[LT] Išradimas priklauso ginklų sričiai ir gali būti panaudotas šaulių treniruoklių sistemose.@Siūlomas treniruoklis, kuris susideda iš ginklo (1), taikinio, šūvių imitavimo sistemos, turi pavienių šūvių ir šūvių serijų dinamiką imituojantį mechanizmą, susidedantį iš cilindro (2), prijungto dviem įėjimo kanalais (3) ir (4) per paskirstymo sklendę (5) prie suspausto oro padavimo sistemos ir įrengto jame stūmoklio (7). Įėjimo kanalai (3) ir (4) išdėstyti cilindro (2) šone atstumais, mažesniais už stūmoklio (7) ilgį nuo jo galų. Du išėjimo kanalai (8) ir (9) išdėstyti vienas mažesniu o kitas didesniuatstumu nuo cilindro (2) galo buožės pusėje, negu stūmoklio ilgis. Taip pat suspausto oro padavimo sistemos centriniame kanale (6) įmontuota elektromagnetinė sklendė (11), valdoma ginklo nuleistuko(12).
[EN] The invention relates to fire-arms and can be used in a shots' training systems. The present training device comprises a small arm (1), a sight, an imitation system of a shot, a device for dynamics imitation of a shot and a shot series, which includes a cylinder (2) connected by two input channels (3) and (4) through a distributing damper (5) to a feed system of compressed air and to a piston (7), which is placed in the cylinder (2). The input channels (3) and (4) are disposed on the side of the cylinder (2) at a distance smaller than the length of the piston (7) from its ends. Two output channels (8) and (9) are placed so that one is at a smaller, the other at a biger distance from the end of the cylinder (2) on the side of the butt than the length of the piston. In the central channel (6) of the feed system of compressed air an electromagnet damper (11) controled by an arm `trigger` (12) is disposed.
[0001] Išradimas skirtas šauliu, ruošimo ir treniravimo šaudyti sričiai ir gali būti panaudotas šaulių treni-ruoklių sistemose.
[0002] Yra žinomi klasikiniai šaulių ruošimo ir treni ravimo būdai kai d,gūdžiai įgyjami šaudant iš ginklų į taikinius koviniais šoviniais. Tačiau treniruotės koviniais šoviniais yra brangios, o šaulių ruošimo me-todika rekomenduoja šaulių apmokymą vykdyti palaips-niui , apmokant juos taikymosi, ginklo taisyklingo laikymo bei nuleistuko švelnaus nuspaudimo technikos. Tam sukurta eilė šaulių treniruokli ų, kuriuose šaudymo procesas imituojamas lazerio impulsais matomame arba nematomame in- fraraudonųjų spindulių diapazonuose.
[0003] 2inomas lazerinis šaulių treniruoklis matomame diapazone O/ IT-2 3/ieKTp0HH0-/\a3epHfc4rt THn 3/ 1T-2 TexHH-MecKoe onucaHHe MocKBa 1985r ), leidžia ugdyti taikymosi ir nuleistuko paspaudimo įgūdžius bei imituoti šaudymą pavieniais šūviais. Tačiau jo trūkumas - yra tas, kad šūvio metu ginklas šaulio rankose yra re-liatyviosios rimties būklėje. Siekiant priartinti tre-niruočių sąlygas prie realių, reikia imituoti ginklo dinamiką šūvio metu. Tam treniruočių ginklus būtina aprūpinti atatrankos imitavimo mechanizmais, kurie tiksliai atgamintų pavienių šūvių bei šūvių serijų di narni ką.
[0004] Taip pat žinomas treniruoklis šaudymo apmokymui /žr.Japonijos patentą Nr.2 —13239, TPK F41 G 3/26, 1990 m,/.Sis treni ru.okl i s susideda iš šaunamojo ginklo, atatrankos ir svirtinio mechanizmo bei įrengimo, imituojančio ginklo atatranką šūvio metu.Treniruotės metu ginklas atremiamas į atatranką imituojantį įrengimą ir šūvio metu ginklas ir šaulys gauna ati-tinkamo didumo jėgos impulsus.
[0005] Reikia pažymėti, kad šis treniruokli s yra ne-funkcionalus, kadangi atatranka imituojama ne pačiame ginkle, o peri -f er i joje, impulso didumas pri klauso nuo ginklo užėjimo ant imitatoriaus sąlygų. Sis treni ruo-klis imituoja tik pavienių šūvių atatranka,.
[0006] Siūlomo išradimo tikslas - tiksliau atgaminti pavienių šūvių ir šūvių serijų atatrankos dinamiką treniruoklio ginkle.
[0007] Tikslas pasiekiamas tuo, jog siūlomame treni-ruoklyje, kuris susideda iš šaunamojo ginklo, taikinio, šūvių imitavimo sistemos,pastarojo ginklas turi pavienių šūvių ir šūvių serijų dinamiką imi-tuojanti, mechanizmą, kurio ašis lygiagreti ginklo vamzdžio ašiai, o šis mechanizmas turi cilindrą, prijungtą dviem įėjimo kanalais per paskirstymo sklendą prie suspausto oro padavimo sistemos ir įrengtą jame stūmoklį, įėjimo kanalai išdėstyti cilindro šone, atstumais, mažesniais už stūmoklio ilgį nuo jo galų, * b du išėjimo kanalai išdėstyti vienas mažesniu, o kitas didesniu atstumu nuo cilindro galo buožės pusėje, negu stūmoklio ilgis, be to suspausto oro padavimo sistemos centriniame kanale įmontuota sklendė, elektriškai valdoma ginklo nuleistuko.
[0008] Pateikto sprendimo naujumas glūdi originalioje šaulių treniruoklio konstrukcijoje, jo elementų išdės-tymo bei veikimo principe, - funkcinių galimybių išplėtime. Palyginus šį techninį sprendimą su analogu, matyti, kad naujai įvesti elementai, jų išdėstymo, sujungimo ir sąveikos būdas sąryšyje su kitais elementais suteikia siūlomam sprendimui naujas savy-bes,dėl ku.rių pagerėja šaulių ruošimo efektyvumas ir kokybė.

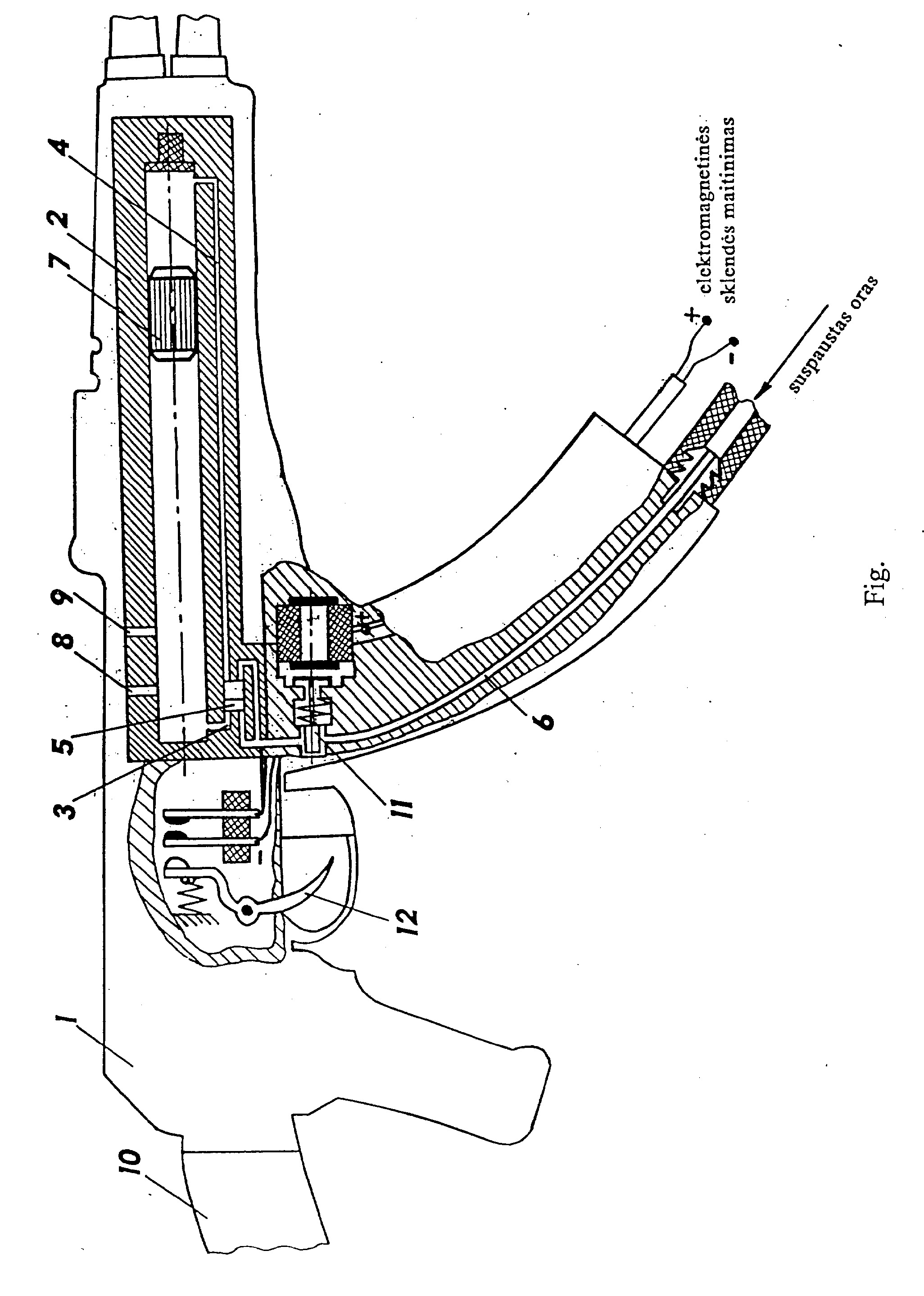

[0009] Saulių treniruoklio su ginklo pavienių šūvių ir šūvių serijų atatrankos imitavimu blokinė schema pavaizduota brėžinyje.
[0010] Saulių treniruoklį (žr.Fig.) sudaro automati-nis šaunamasis ginklas 1, galintis šaudyti pavieniais šūviais ir serijomis, taikinys, šūvių imitavimo sistema (brėžinyje neparodyta). Ginkle i įmontuotas pavienių šūvių ir šūvių serijų dinamiką imituojantis mechanizmas, kurio išilginė ašis lygiagreti ir maksimaliai arti p.-" i e ginklo vamzdi. A o ašies. Šūvių dinamiką imituoj-i.r.tis mechanizmas turi cilindrą 2, prijungtą dviem įėjimo kanalais 3 ir 4 per paskirstymo sklendę 5 prie suspausto oro padavimo sistemos 6. Cilindro 2 viduje įrengtas stūmoklis 7. įėjimo kanalai 3 ir 4 išdės-tyti cilindro 2 šone, atstumais, mažesniais už stūmoklio 7 ilgį nuo jo galų.Du išėjimo kanalai 8 ir 9 išdėstyti vienas mažesniu., kitas didesniu atstumu negu stūmoklio ilgis, nuo cilindro galo buožės 1# pusėje. Taip pat suspausto oro padavimo sistemos centriniame kanale 6 įmontuota elektromagnetinė sklendė 11, valdoma ginklo nuleistuko 12.
[0011] Siūlomas šaulių treniruoklis veikia taip. Nuspaudus nuleistuką 12, gavusi elektrinį maitinimą, elektromagnetinė sklendė 11 atidaro suspausto oro padavimo sistemos centrinį kanalą 6. Tada oras, esant paskirstymo sklendei 5 brėžinyje parodytoje padėtyje, per įėjimo kanalą 4 dideliu greičiu nustumia stūmoklį 7 į kairę pusę. Lėkdamas i, kairę pusę, stūmoklis 7 išstumia orą iš cilindro 2 per išėjimo kanalus 8 ir 9 į atmosferą. Eigos į kairę pusę pabaigoje stūmoklis 7 už-daro išėjimo kanalus 8 ir 9. Tuo pačiu padidėja slėgis kairėje cilindro 2 pusėje, dėl ko oras, eidamas įėjimo kanalu 3 permeta sklendę 5 į dešinę pusę. Stūmoklis 7 eigos į kairę pusę pabaigoje atsitrenkia į kairįjį cilindro 2 galą, imituodamas atatrankos jėgą. Atbulinės eigos metu suspaustas oras į cilindrą 2 patenka įėjimo kanalu 3. Stūmokliui grįžtant į dešinę pusę, sklendė 5 grąžinama į pirmykštę padėtį. Dėl tokio įėjimo 3 ir 4 bei išėjimo 4 ir 5 kanalu, išsidėstymo, stūmoklis 7 į kairę pusę lekia didesniu, o į priekį mažesniu greičiu, imituodamas atatrankos jėgos kitimo dėsni,. Reikiama atatrankos jėgos maksimali reikšmė bei. virpesiu, periodas nustatomi kaip dinaminės autovi r pe-ši ų sistemos parametrai , parenkant atitinkamas oro slėgio, stūmoklio (kaip inercinės masės) bei cilindro ilgio reikšmes. Esant nuspaustam nuleistukui, sistema dirba nenutrūkstamu režimu, imituodama automatinio g i n k 1 o šūvi ų ssr" i ją.
[0012] Norint išoauti vienkartine stūmoklio eigą- ati-tinkančią pavienio šūvio imitavimą,būt i na išlaikyti nuspaustą nuleistuką tam tikrą laiką., kaip ir šaudant iš automatinio kovinio ginklo.
1. Sau li u, treniruoklis, susidedantis iš ginklo, taikinio , šūviu, imitavimo sistemos, besiskiriantis tuo , kad ginklas turi pavieniu, šūviu, ir šūvių serijų dinamiką imituojantį mechanizmą, kurio ašis sutampa su ginklo vamzdžio ašimi.
2.Treniruoklis pagal 1 punktą besiskiriantis tuo, kad pavieniu, šūvių ir šūviu, serijų dinamiką imituojantis mechanizmas turi cilindrą, pri-jungtą dviem įėjimo kanalais per paskirtymo sklendę prie suspausto oro padavimo sistemos ir įrengtą jame stūmoklį,įėjimo kanalai išdėstyti cilindro šone atstumais, mažesniais už stūmoklio ilgį nuo jo galų, o du išėjimo kanalai išdėstyti vienas mažesniu, o kitss didesniu atstumu nuo cilindro galo buožės pusėje, negu stūmoklio ilgis, be to,suspausto oro padavimo sistemos centriniame kanale įmontuota elektromagnetinė sklendė, valdoma ginklo nuleistuko.
