[LT] Vamzdžių sujungiklis iš movos ir įdeamosios detalės skirtas įvairių vamzdžių, dažniausiai plastmasinių, sujungimui. Mova sudaryta iš įvardinės nukreipiančios dalies, galinės nukreipiančios dalies ir išplatinto ruožo, kurį sudaro išlaikantis žiedas, fiksavimo griovelis, sandarinanti ir uždaranti lūpos, sandarinimo kamera. Sandarinančios lūpos ir išlaikančio žiedo glaudaus sujungimo kontūras turi montavo kryptimi nukreipto piltuvėlio forma. Išlaikančio žiedo viduje visu apskritimu eina suspaudžiančioji briauna, įmontavimo kryptimi turinti įžambų nuslkembimą. Išlaikantis žiedas per visą žiedo apskritimą turi apkrovos sumažinimo išdrožą, atvirą kryptimi, priešinga įspraudimo krypčiai ir besitęsiančią iki trapecinio skerspjūvio vidurio taško linijos, einančios per suspaudžiančiąją briauną. Apkrovos sumažinimo išdrožos pagrindas yra lanko formos, skerspjūvis - siaurėjančio pagrindo kryptimi pleišto formos.
[EN]
[0001] Išradimo sritis - vamzdžių sujungikliai. Jis gali būti panaudotas sujungiant vamzdžius, dažniausiai plast-masinius .
[0002] Žinomi techniniai sprendimai, kuriuose vamzdžių sujungiklis sudarytas iš movos ir įdedamosios detalės. Movą sudaro įvadinė nukreipiančioji dalis, galinė nukreipiančioji dalis, o taip pat išplatintas ruožas, susidedantis iš išlaikančiojo žiedo, jam skirto fiksavimo griovelio, sandarinančios lūpos ir sandarinimo kameros, o sandarinančios lūpos ir išlaikančio žiedo glaudus susijungimo kontūras turi montavimo kryptimi nukreipto piltuvėlio formą. Sandarinanti lūpa turi priformuotą uždarančiąją lūpą, sandarinančios lūpos link kūgiškai išplatintą ir laisvai prigludusią prie sandarinimo kameros vidinės sienelės, o išlaikančio žiedo viduje yra visu vamzdžio apskritimu einanti suspaudžiančioj i briauna, kuri bent įmontavimo kryptimi turi įžambų nusklembimą, besitęsiantį iki tos vietos, kur įstatomas išlaikantis žiedas. Išlaikantis žiedas įdedamąja detale per suspaudžiamąją briauną įsprau-džiamas į fiksavimo griovelį, kurio, kaip ir išlai-kančiojo žiedo skerspjūvis yra trapecijos formos, o, žiūrint įdedamosios detalės montavimo kryptimi, su-spaudžiančio j i briauna yra ant linijos, einančios per fiksavimo griovelio ir išlaikančio žiedo trapecinio skerspjūvio vidurio tašką, o iš montavimo linijos esantis fiksavimo griovelio šoninis paviršius yra ilgesnis negu išlaikančiojo žiedo šoninis paviršius. Tokio tipo vamzdžių sujungikliai yra žinomi ir plačiai naudojami (DE patentas 2800406), pavyzdžiui, klojant kabelių kanalizacijos vamzdynus. Šis vamzdžių sujungiklis sudarytas iš dviejų dalių, o sandarinančioji detalė, kurią sudaro išlaikantis žiedas ir sandarinantis kūgis, atlieka dvigubą funkciją: suspaudžiančioj i briauna, lai-kanti žiedą, įstatant įdedamąją detalę pirmiausia ją centruoja. Po to sandarinanti lūpa su priformuotą
[0003] uždarančiąja lūpa sujungia vamzdžius. Savaime aišku, kad sujungiant vamzdžius sujungikliu su žinomos konstrukcijos suspaudžiančiąja briauna reikia panaudoti jėgą ir papildomų darbo sąnaudų, nes sandarinanti de-talė, sudaryta iš išlaikančio žiedo, sandarinančios ir priformuotos uždarančios lūpų, yra guminės, o guma, nors ir yra tampri, be nesusispaudžia. Absoliučios jė-gos, sunaudotos detalės įmontavimui, ir atlikto darbo reikšmės priklauso nuo gumos kietumo (nustatyto pagal Šorą) .
[0004] DE paraiškoje išradimo patentui 2453502 apkrovos suma-žinimui siūloma sujungimo vamzdžiuose padaryti iš-drožas.
[0005] DE patente 3644834 siūloma vamzdžių sujungikliuose naudoti sandarinančias ir uždarančiąsias lūpas, kurios atskirtos tarpu. Šios dvi lūpos yra atskirtos, todėl joms judant atsiradusios tarpusavio sąveikos ir trin-ties jėgos apsunkina montavimo darbus.
[0006] Išradimo tikslas - žinomos konstrukcijos vamzdžių sujungiklio patobulinimas, sudarant montavimui reikalingą jėgą ir atliekamą darbą ir išsaugant dvifazę (cent-ravimo r sandarinimo) funkciją.
[0007] Išradimo tikslas įgyvendinamas žinomame vamzdžių su-jungiklyje, dažniausiai naudojamame plastmasinių vamz-džių sujungimui, susidedančiame iš movos ir įdedamosios detalės, kuriame movą sudaro įvadinė nukreipiančioji dalis, galinė nukreipiančioji dalis, išplatintas ruo-žas, turintis išlaikantį žiedą, jam skirtą fiksavimo griovelį, sandarinančią lūpą ir sandarinimo kamerą, o sandarinančios lūpos ir išlaikančio žiedo glaudaus susijungimo kontūras yra montavimo kryptimi nukreipto piltuvėlio formos, be to sandarinanti lūpa turi formuotą uždarančiąją lūpą, sandarinančios lūpos link kūgiškai išplatintą ir laisvai prigludusią prie sandarinimo kameros vidinės sienelės, o išlaikančioji briauna, bent įmontavimo kryptimi turinti įžambų nusklembimą, besitęsianti, iki tos vietos, kur įstatytas išlaikantis žiedas; įdedamąja detale per suspau-džiančiąją briauną įspraustas į fiksavimo griovelį, kurio kaip ir išlaikančio žiedo skerspjūvis yra trapecijos formos, o žiūrint įdedamosios detalės įmon-tavimo kryptimi, suspaudžiančioj i briauna yra ant linijos, einančios per fiksavimo griovelio ir išlai-kančio žiedo trapecinio skerspjūvio vidurio tašką, be to, iš montavimo pusės esantis fiksavimo griovelio šoninis paviršius ilgesnis negu išlaikančio žiedo šoninis paviršius, tikslo įgyvendinimui išlaikantis žiedas per visą žiedo apskritimą turi apkrovos suma-žinimo išdrožą atvirą kryptimi, priešinga įspraudimo krypčiai ir besitęsiančią iki trapecinio skerspjūvio vidurio taško linijos, einančios per suspaudžiančiąją briauną, išoriniu paviršiumi tampriai prigludusią prie fiksavimo griovelio viduje esančios briaunos, o iš vidinės vamzdžio pusės turinčią po išdrožą esantį V formos sandarinančios lūpos prailginimą link suspau-džiančiosios briaunos.
[0008] Patentuojama tokia vamzdžių sujungiklio konstrukcija, kurioje, įmontavus įdedamąją detalę apkrovos sumažinimo išdrožos paviršiai priglunda vienas prie kito. Labai svarbu, kad apkrovos sumažinimo išdrožos paviršius, esantis arčiau vamzdžio sienelės, glaudžiai ir tampriai priglustų prie fiksavimo griovelio viduje esančios briaunos.
[0009] Esminiai išradimo skirtumai pasireiškia tuo, kad pa-tentuojamas vamzdžių sujungiklis kaip ir žinomas spren-dimas atlieka dvifazę funkciją: suspaudžianti briauna įspaudžia į fiksavimo griovelį išlaikantį žiedą, o, veikiant jėgai, kuri suspaudžia įdedamąją detalę, iš-laikantis žiedas sandarinimo kameroje yra tiksliai pozicionuoj amas. Taip pasiektas netikėtas teigiamas efektas, nes kadangi konstrukcijoje yra išdroža, tai reikėjo laukti, kad mažinant suspaudimo apkrovą bus pažeistos sujungtų vamzdžių tarpusavio pusiausvyros sąlygos. Tačiau nors dėl esančios išdrožos sumažėja jėga, reikalinga įdedamosios detalės įsp'raudimui sujungiant vamzdžius, tačiau vamzdžių sandarinimo funkcija nepažeidžiama. Analogiškas efektas pasiekiamas ir tuomet, kai sandarinanti ir uždaranti lūpa turi aplinkui juosiančias briaunas. Visais atvejais uždaranti lūpa reikalinga pirmiausia tam, kad tarp jos ir san-darinančios lūpos bei movos sienelių arba i, apkrovos sumažinimo išdrožą nepatektų nešvarumai.
[0010] Tinkamiausiame patentuojamos konstrukcijos variante apkrovos sumažinimo išdroža turi lanko formos pagrindą, užsibaigianti, prieš suspaudžiančiosios briaunos trapecinio skrespjūvio vidurio taško liniją. Apkrovos su-mažinimo išdrožos skerspjūvis yra siaurėjančio pagrindo kryptimi pleišto formos.
[0011] Sandarinanti ir uždarančioji lūpa gali būti ir dviguba, o šios abi lūpos atskirtos prieš įdedamosios detalės įstatymo kryptį iki išdrožos pradžios einančiu apkrovą sumažinančiu tarpu.
[0012] Išdrožos konfigūraciją ir tarpinės erdvės dydis suderinami taip, kad atliktų dvifazę funkciją: sandariai sujungtų vamzdžius ir juos pozicionuotų (cent-ruotų) . Tokia konfigūracija pasiteisina ir tuomet, kai siekiama, kad sujungiant vamzdžius būtų savaiminis stabdymas.

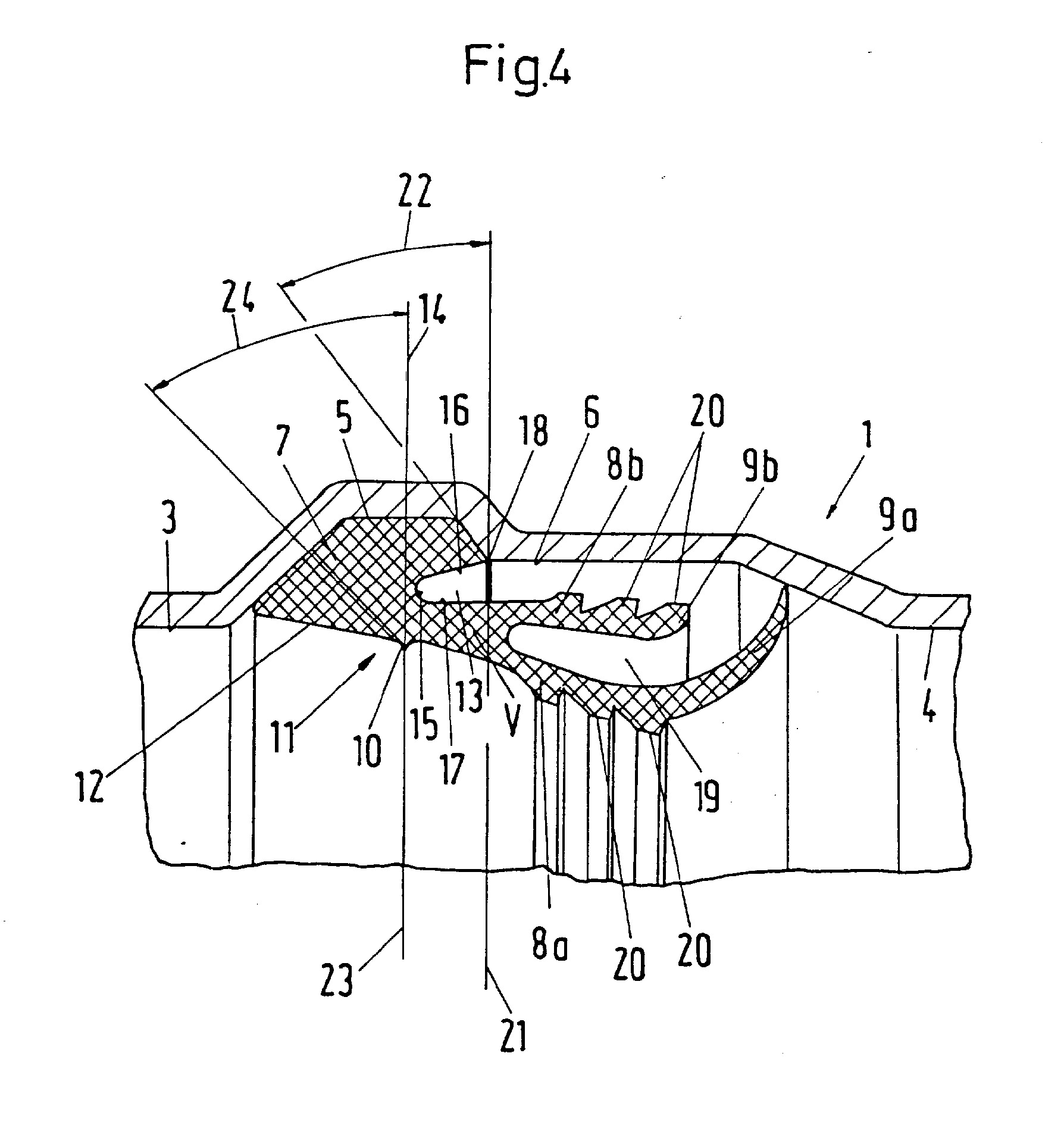

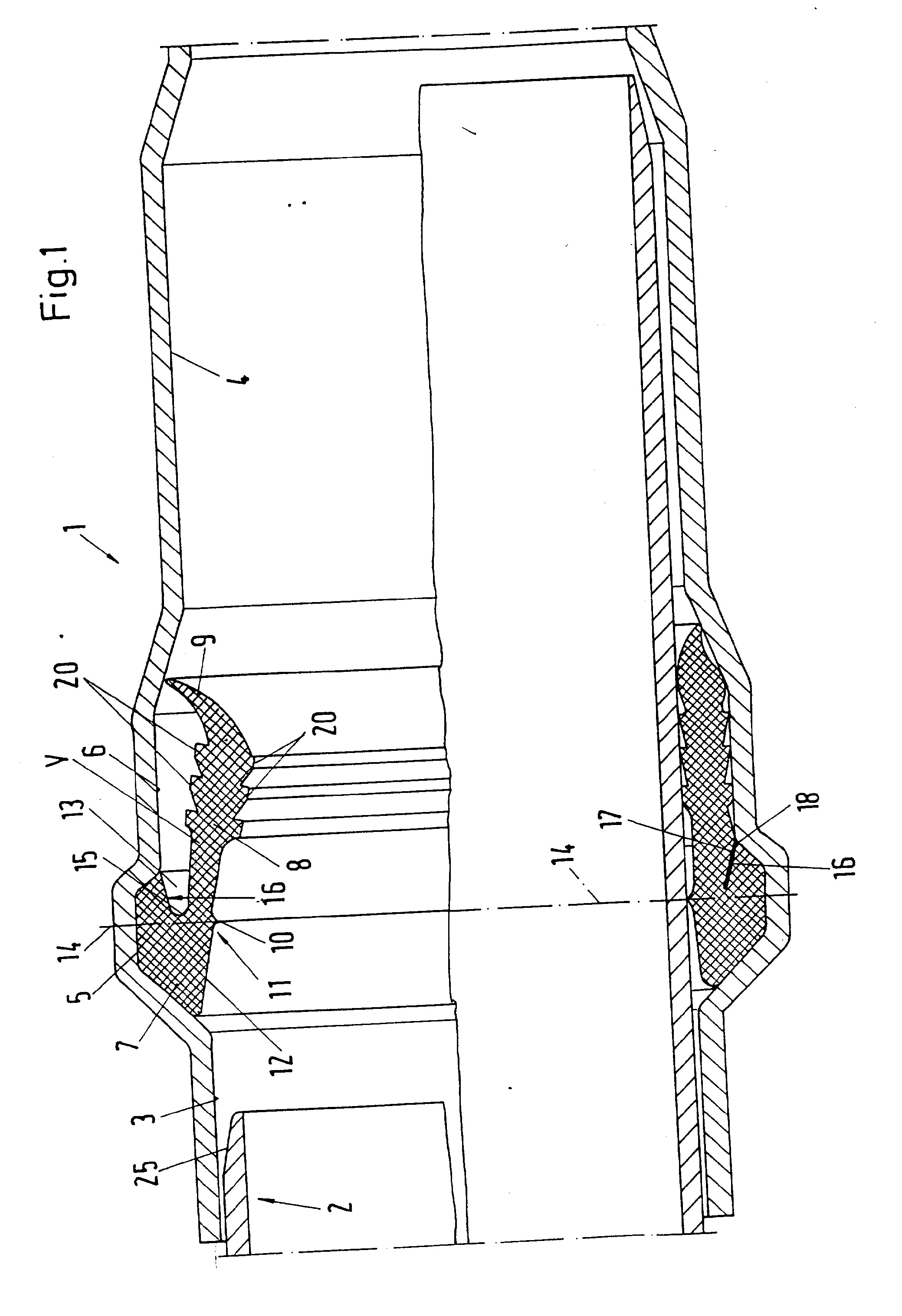

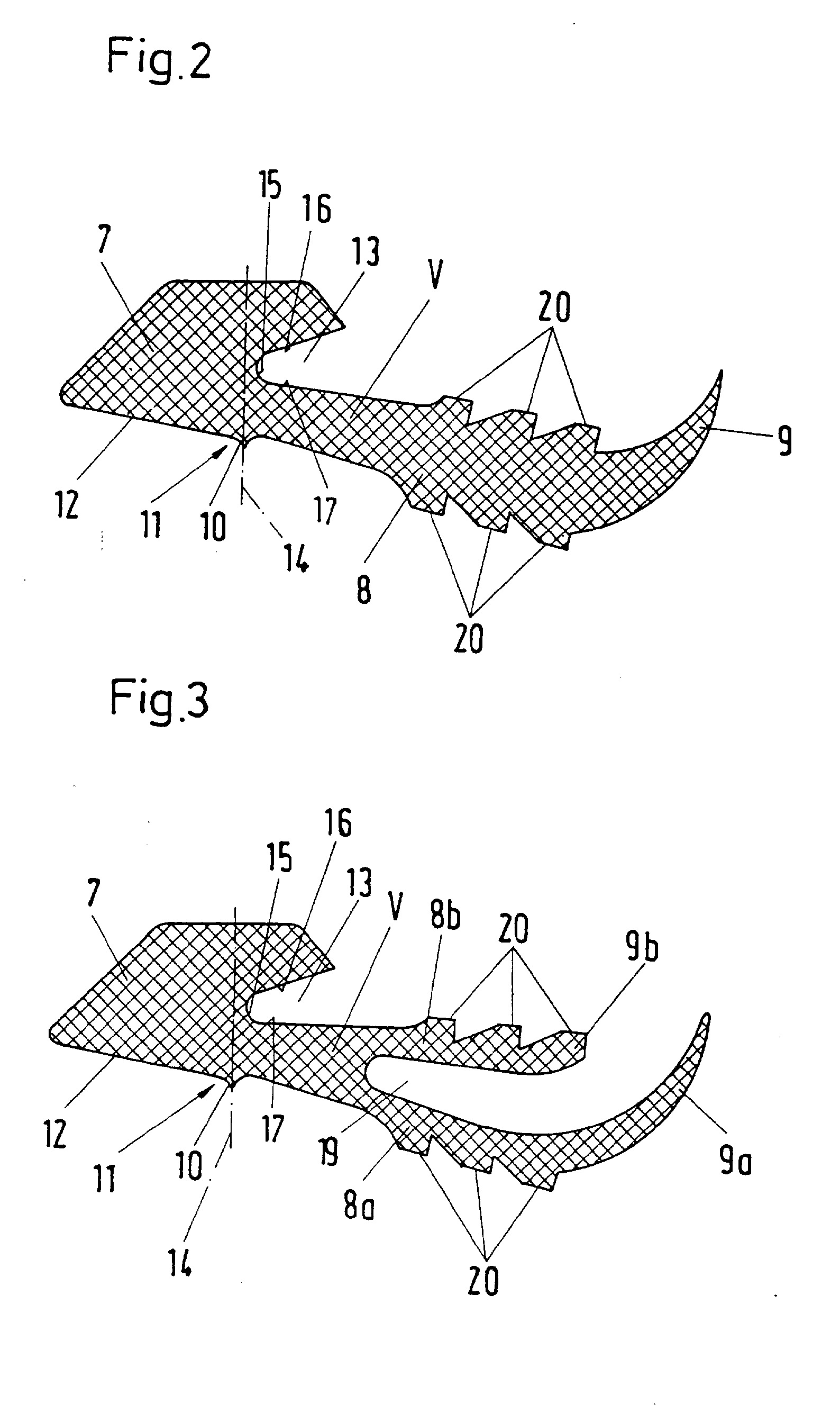

[0013] Fig. 1 - vamzdžių sujungiklio pjūvis (pirmas variantas) , kurio viršutinėje dalyje pavaizduota pra-dinė padėtis, kai įdedamoji detalė neįspraus-ta, o apatinėje - padėtis, kai vamzdžiai su-jungti ir įdedamoji detalė įsprausta. Fig. 2 - pjūvis per sandarinančią detalę su išlaikančiu žiedu, sandarinančią ir uždarančiąją lūpas (pirmas variantas). Fig. 3 - pjūvis per sandarinančią detalę (antras variantas) . Fig. 4 - vamzdžių sujungiklio pjūvio detalė (antras variantas) .
[0014] Patentuojamą vamzdžių sujungiklį (1 ir 2 fig.) sudaro mova 1 ir įdedamoji detalė 2. Ši konstrukcija tinka plastmasiniams vamzdžiams, o mova ir įdedamoji detalė yra įformuotos. Mova 1 turi įvadinę nukreipiančiąją dalį 3, galinę nukreipiančiąją dalį 4 ir išplatintą ruožą, kuriame yra fiksavimo griovelis 5 skirtas iš-laikančiajam žiedui 7 ir sandarinimo kamera 6, skirta sandarinimo lūpai 8, sujungtai su išlaikančiu žiedu 7, kurių susijungimas su mova turi montavimo kryptimi nukreipto piltuvėlio formos kontūrą. Ši mova turi įfor-muotą uždarančiąją lūpą 9, link sandarinančios lūpos kūgiškai išplatintą, ir kuri sandariai prisiglaudžia prie sandarinimo kameros 6 sienelių su jomis nesukibdama. 3 ir 4 fig. pavaizduotas vamzdžių sujungiklio antrasis išpildymo variantas.
[0015] Vamzdžių sujungiklio išlaikančio žiedo 7 vidinėje dalyje yra visu žiedo apskritimu einanti suspau-džiančio j i briauna 10 bent įmontavimo kryptimi turinti ižambų nusklembimą 11. Šis nusklembimas 11 tęsiasi nuožulnia plokštuma 12 iki tos vietos, kur įstatytas išlaikantis žiedas 7. Fiksavimo griovelio 5 skerspjūvis yra trapecijos formos. Tokią pat formą turi ir išlaikantis žiedas 7. Esantis iš įspraudimo pusės fiksavimo griovelio 5 šoninis paviršius yra ilgesnis negu šalia esantis išlaikančios žiedo 7 šoninis pa-viršius .
[0016] Analizuojant 1 - 4 fig. matome, kad abiejuose vamzdžių sujungiklio variantuose išlaikantis žiedas 7 visada turi per visą žiedo apskritimą einančią apkrovos su-mažinimo išdrožą 13, kuri yra atvira kryptimi, prie-šinga ispraudimo krypčiai ir tęsiasi iki trapecinio skerspjūvio vidurio taško ypatingos ašinės linijos 14, einančios per suspaudžiančiąją briauną 10. Apkrovą sumažinanti zona išdrožoje 13 yra tarsi sandarinančios lūpos 8 tąsa iki suspaudžiančiosios briaunos 10, t.y. sandarinanti lūpa 8 pailginta be persikreipimų ir pakopų. Apkrovos sumažinimo išdroža 13 ašinės linijos 14 zonoje žiūrint įspraudimo kryptimi užsibaigia prieš šią liniją lanko formos viršūne. Apkrovos su-mažinimo išdrožos 13 pjūvis yra pleišto formos ir siaurėja šios išdrožos pagrindo 15 kryptimi.
[0017] Apatinėje brėžinyje 1 vamzdžių sujungiklio dalyje pavaizduotas pjūvis tuomet kai įdedamoji detalė 2 jau yra įsprausta, o apkrovos sumažinimo išdrožos 13 pavir-šiai 16 ir 17 yra prigludę vienas prie kito. Įsprau-džiant įdedamąją detalę gali atsirasti papildomos su-spaudžiančios jėgos ar išankstinis įtempimas.
[0018] Vamzdžių sujungiklio antrame variante (3 ir 4 fig.) sandarinanti 8 ir uždarančioji 9 lūpos dvigubos. Jų
[0019] detalės pažymėtos atitinkamai 8a, 8b, 9a ir 9b. Tarp 'šių lūpų yra tarpas 19, kuris, žiūrint prieš įde-damosios detalės įspraudimo krypti,, tęsiasi iki apkrovos sumažinimo išdrožos 13 pradžios. Visais atvejais sandarinanti lūpa 8 ir kartu suformuota uždarančioji lūpa 9 turi papildomas aplinkui einančias sandari-nančias briaunas 20.
[0020] Vamzdžių sujungimas naudojant vamzdžių sujungiklį atliekamas taip: Įdedamoji detalė 2 spraudžiama į movą 1 ir judėdama patenka i, išplatintą ruožą, o pro fiksavimo grioveli, 5, sandarinančią 8 ir uždarančiąją 9 lūpas spraudžiama iki galinės nukreipiančiosios detalės 4. Išlaikantis žie-das 7 įdedamosios detalės 2 pagalba per suspaud-žiančiąją briauną 10 įspraudžiamas i, fiksavimo grioveli, 5 (žiūr. 1 fig. apatinę dali,) . Sujungus vamzdžius išdroža 13 susispaudžia ir sandarinimo lūpos 8 V formos prailginto paviršiaus išorinė plokštuma 16 priglunda prie fiksavimo griovelio 5 vidinės briaunos 18. 4 fig. matosi išbraižyti ypatingi kampai. Fiksavimo griovelio 5 šoninė plokštuma, esanti prieš įdedamosios detalės 2 įspraudimo kryptį ir plokštuma, einanti per išlaikantį žiedą 7 su vamzdžių sujungiklio spinduliu 21 sudaro kampą 22, kuris lygus 45° arba mažesnis už 45° ir todėl sujungiami vamzdžiai šioje konstrukcijoje savaime stabdomi. Suspaudžiančioj i briauna 10 įspraudžiant įde-damąją detalę 2 kontaktuoja su jos kūginiu paviršiu-mi 25 (lb fig.) . Kampas 24 tarp briaunos 10 ir spin-dulio 23 bus didesnis už savaiminio stabdymo kampą 22. Todėl judantys vamzdžiai savaime nesustabdomi, o yra sumažinama įspraudimo jėga ir atliekamas mažesnis montavimo darbas.
1. Vamzdžių sujungiklis dažniausiai plastmasiniams vamzdžiams iš movos ir įdedamosios detalės, kuriame mo-vą sudaro įvadinė nukreipiančioji dalis, galinė nu-kreipiančioji dalis, išplatintas ruožas, turintis iš-laikantį žiedą, jam skirtą fiksavimo griovelį, san-darinančią lupą ir sandarinimo kamerą, o sandarinančios lūpos ir išlaikančio žiedo glaudaus susijungimo kontūras yra montavimo kryptimi nukreipto piltuvėlio formos, be to, sandarinanti lūpa turi formuotą uždarančiąją lūpą, sandarinančios lūpos link kūgiškai išplatintą ir laisvai prigludusią prie sandarinimo kameros vidinės sienelės, o išlaikančio žiedo viduje yra visu žiedo apskritimu einanti suspaudžiamoji briauna, bent įmontavimo kryptimi turinti įžambų nusklembimą, besitęsiantį iki tos vietos, kur įstatytas išlaikantis žiedas, įdedamąja detale per suspau-džiančiąją briauną įspraustas į fiksavimo griovelį, kurio, kaip ir išlaikančio žiedo, skerspjūvis yra trapecijos formos, o, žiūrint įdedamosios detalės įmontavimo kryptimi, suspaudžiančioj i briauna yra ant linijos, einančios per fiksavimo griovelio ir iš-laikančio žiedo trapecinio skerspjūvio vidurio tašką, be to, iš montavimo pusės esantis fiksavimo griovelio šoninis paviršius ilgesnis už išlaikančio žiedo šoninį paviršių, besiskiriantis tuo, kad išlaikantis žiedas (7) turi per visą žiedo apskritimą einančią apkrovos sumažinimo išdrožą (13) , atvirą kryptimi, priešinga įspraudimo krypčiai ir besitę-siančią iki trapecinio skerspjūvio vidurio taško linijos (14), einančios per suspaudžiančiąją briauną (10), išoriniu paviršiumi tampriai prigludusią prie fiksavimo griovelio (5) viduje esančios briaunos (18), o iš vi-dinės vamzdžio pusės turinčią po išdrožą (13) esantį V formos sandarinančios lūpos (8) prailginimą link su-spaudžiančiosios briaunos (10).
2. Vamzdžių sujungiklis pagal 1 punktą, besiskiriantis tuo, kad apkrovos sumažinimo išdro-žos (13) pagrindas yra lanko formos, užbaigiantis prieš suspaudžiančios briaunos (10) trapecinio skerspjūvio vidurio taško liniją (14).
3. Vamzdžių sujungiklis pagal 1 ar 2 punktus, besiskiriantis tuo, kad apkrovos sumažinimo išdrožos (13) skerspjūvis yra siaurėjančio pagrindo (15) kryptimi pleišto formos.
4. Vamzdžių sujungiklis pagal 1-3 punktus, besiskiriantis tuo, kad sandarinanti (8) ir uždarančioji (9) lūpa yra dvigubos (8a, 8b, 9a, 9b), atskirtos prieš įdedamosios detalės i,spraudimo krypti, iki išdrožos (13) pradžios einančiu sumažinančiu apkrovos tarpu (19) .
