[LT] Išradimas priklauso statybinių medžiagų pramonei. Išradimo tikslas - šiluminių savybių ir stiprumo charakteristikų pagerinimas. Pareiškiamą medžiagą sudaro sekantys komponentai, mas. %: kalkės 5-71, amorfinis silicio dioksidas 11-25, cementas 0-13, struktūros formavimo priedai (gamtinis gipsas arba fosfogipsas, geležies silicio gamybos atliekos, skystas stiklas, armuojantis plaušas, plastifikatoriai, hidrofobiniai priedai) 0,5-11, pigmentai 0,2-4, vanduo 0-83. Masę sudarančius komponentus maišytuvu sumaišo iki homogeninio mišinio, po to supilsto į formas ir patalpina į šutinimo kamerą arba autoklavą hidroterminiam kietinimui 90-180 °C temperatūroje 3 h. Išimtus iš formų gaminius džiovina 120 °C temperatūroje. Medžiagos (betonai, skiediniai) pasižymi geromis šiluminėmis savybėmis ir stiprumo charakteristikomis.
[EN] The present invention is concerned with a thermal insulatic and structuric material used in the building industry. Said material consists of 5-71 mass % of quicklime, 11-25 mass % of amorphous silica, 0-13 mass % of auxiliares developing structure, 0,2-4 mass % of pigments and 0-83 mass % of water. Components of the said material are agitated by agitator to a homogeneous mixture, after that are shaped in the forms and placed into the autoclave for hydrotermal solidification at 90 to 180 °C temperature for 3 h. Articles are taken out from the forms and dried at 120 °C or at ambient temperature. The articles (concretes, mortars) provide good thermal properties and strenght characterictics.
[0001] Išradimas priklauso statybinių medžiagų pramonei, būtent šiluminėms izoliacinėms ir konstrukcinėms medžiagoms.
[0002] Žinoma šilumos izoliacinė medžiaga, į kurios sudėtį įeina sekantys komponentai, mas.%: ugniai atsparus molis - 15-30, šamotas - 15-25, ortofosforo rūgštis - 3-7, popie-riaus pramonės atliekos - 47-67 (sulfitinė celiuliozė - 56-68, kaolinas - 20-32, molžemis - 2-3, klijai - likęs kiekis). (žr.SU Nr.I7598I8, TPK G 04 B 38/00, 28/34, 1992).
[0003] į kurios sudėtį įeina sekantys komponentai, mas.%: prie-molis - 20-25, aliuminio pudra - 0,06-0,10, šarmas - 0,7-1,0, molio skalūnas ("bitumo skalūnų perdirbimo atliekos)-20-25,- metalurginis šlakas - 22-23, plastifikatorius - 0,018-0,02, vanduo - likęs kiekis. (žr.SU Nr„I6788I0,
[0004] TPK G 04 B 38/00, 1991).
[0005] Pagaminti gaminiai iš žinomų medžiagų prie žemesnių temperatūrų (90-I80°C) nekokybiški ir nepasižymi geromis mechaninėmis savybėmis.
[0006] į kurios sudėtį įeina rišamosios medžiagos: portlandcemen-tas, negesintos kalkės, granuliuotas rūdų tirpinamasis šlakas, pelenai, silicio junginiai ,akytumą sudaranti medžiaga: aliuminio pudra, struktūros formavimo priedai: gipsas, kalio karbonatas, kalcionuota soda, skystas natrio stiklas, trietanolaminas, natrio fosfatas, plastifikatorius, natrio šarmas, karboksilraetilceliuliozė,
[0007] 7 ^ <-•,—. • \.' -j • Be'TOHH fltieHCTHe. TJ TOCT 254-89..čT.aH.n. ,r.?;ocKBa).
[0008] Iš žinomos medžiagos gauti gaminiai nepasižymi ge-rais fizikiniais-mechaniniais rodikliais.
[0009] Išradimo tikslas - šiluminių savybių ir stiprumo cha-rakteristikų pagerinimas.

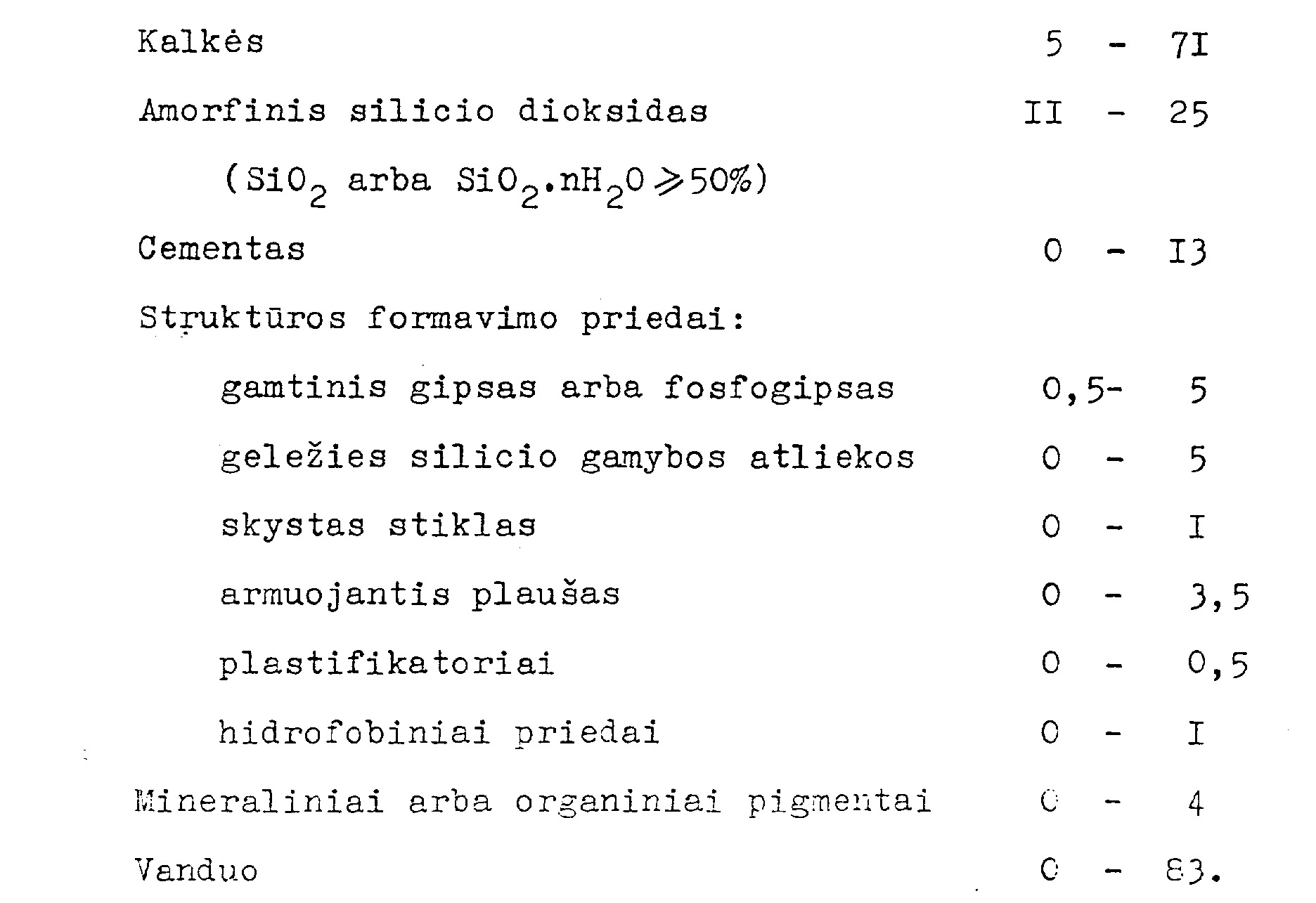

[0010] Nurodytas tikslas pasiekiamas tuo, kad šilumos izo-liacinę ir konstrukcinę medžiagą, į kurios sudėtį įeina rišamosios medžiagos, struktūros formavimo priedai, sudaro sekantys komponentai, mas.%:
[0011] Nurodyta šilumos izoliacinė ir konstrukcinė me-džiagos sudėtis optimali, kad gauti teigiamą efektą. Struktūros formavimo priedus sudarančių komponentų kiekis medžiagoje priklauso nuo jos paskirties ir norimų gauti gaminio mechaninių savybių.
[0012] I pavyzdys. Šilumos izoliacinės ir konstrukcinės me-džiagos gavimas.
[0013] Į maišytuvą supylė 5 g negesintų kalkių, 83 ml vandensf 0,5 g fosfogipso, 0,5 g armuojančio plaušo - celiuliozės. Masę maišė iki homogeninio mišinio. Po to į masę supylė II g amorfinio silicio dioksido - perlito ir maišė iki homogeninio mišinio. Taip paruoštą masę išpilstė į sandarias formas, kurias patalpino į šutinimo kamerą arba autoklavą hidroterminiam kietinimui 90-I80°C temperatūroje 3-8 h. Išimtus iš formų sukietintus gaminius džiovino I20°C arba aplinkos temperatūroje.
[0014] 2, 4, 12-14, 16, 17 pavyzdžiai. Analogiškai I pavyz-džiui gavo šilumos izoliacinę ir konstrukcinę medžiagą
[0015] 3 pavyzdys. Šilumos izoliacinės ir konstrukcinės me-džiagos gavimas.
[0016] J maišytuvą supylė 41,9 g kalkių tešlos, 1,5 g gele-žies silicio atliekų, 2,2 g fosfogipso, 2,9 g celiuliozės, 37,B ml vandens. Masę maišė iki homogeninio mišinio. Po to į masę supylė 13,7 g amorfinio silicio dioksido - silika-gelio ir maišė iki homogeninio mišinio. Masę išpilstė į sandarias formas, kurias patalpino į sutinimo" kamerą arba autoklavą hidroterminiam kietinimui 90-I80°C temperatūro-je 3-8 h. Išimtus iš formų sukietintus gaminius džiovino
[0017] 5-II, 15 pavyzdžiai. Analogiškai 3 pavyzdžiui gavo šilumos izoliacinę ir konstrukcinę medžiagą (žr. I len-telę ).
[0018] Gaminių (betonų) iš pareiškiamos šilumos izoliacinės ir konstrukcinės medžiagos fizikinės-mechaninės savybės pateiktos 2 lentelėje.
[0019] 18, 19 (žr0 2 lentelę) gaminių iš žinomos medžiagos savybės.
[0020] Kaip matyti iš pateiktų 2 lentelėje duomenų, gaminių iš pareiškiamos medžiagos šiluminės savybės ir stiprumo charakteristikos žymiai geresnės už gaminių iš žinomos medžiagos charakteristikas. Esant 300 kg/m O betono tankiui gaminio iš pareiškiamos medžiagos šilumos laidumo koeficientas 0,064(^pavyzdys), iš žinomos - 0,08 (18 pavyzdys). Esant 600 kg/m T betono tankiui, gaminio iš pareiš-kiamos medžiagos šilumos laidumo koeficientas 0,109 (II pavyzdys), iš žinomos - 0,13 (19 pavyzdys). Taip pat palyginus gaminių iš pareiškiamos medžiagos ir žinomos stiprumo rodiklius, matosi, kad gaminių iš pareiškiamos medžiagos stiprumo rodikliai, esant tam pačiam medžiagos tankiui, geresni (pavyzdžiui, II, 19 pavyzdžiai).

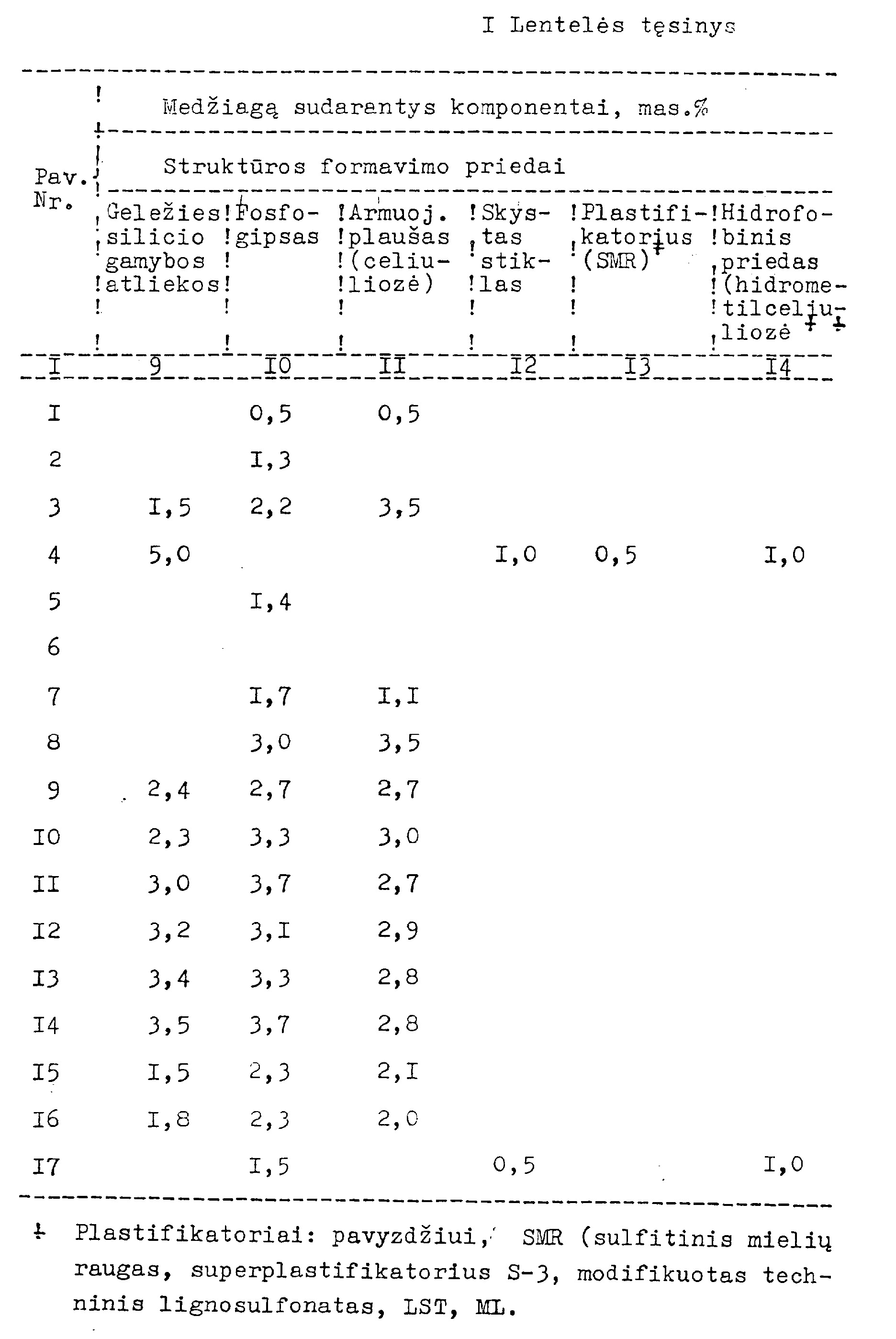

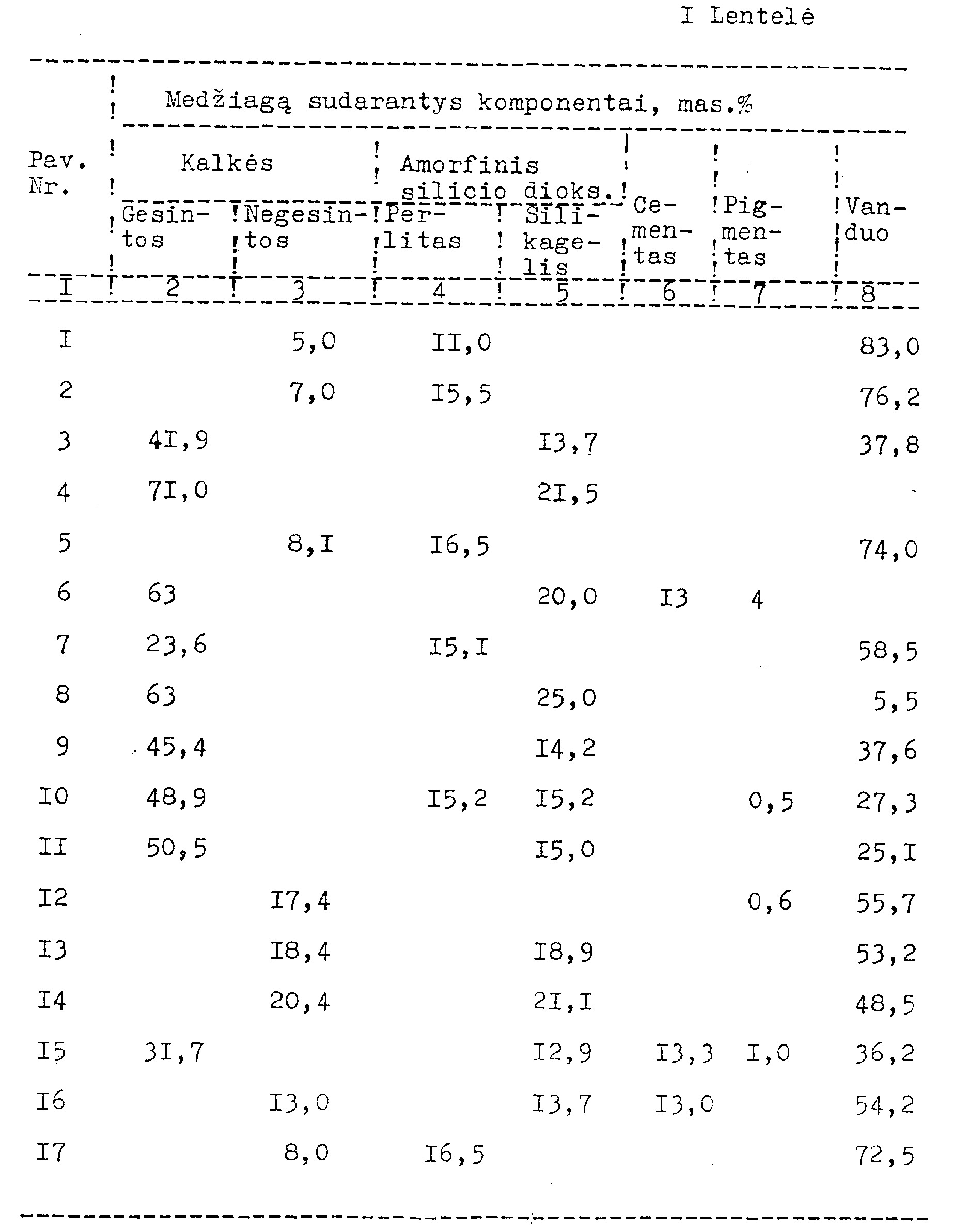

[0021] Šilumos izoliacinės ir konstrukcinės medžiagos sudėtys
[0022]
[0023] 4-+ Hidrofobiniai priedai: pavyzdžiui, silicio organi-niai junginiai, PK^K-IO, PK^-II, rKX-94, hid-metilceliuliozė.

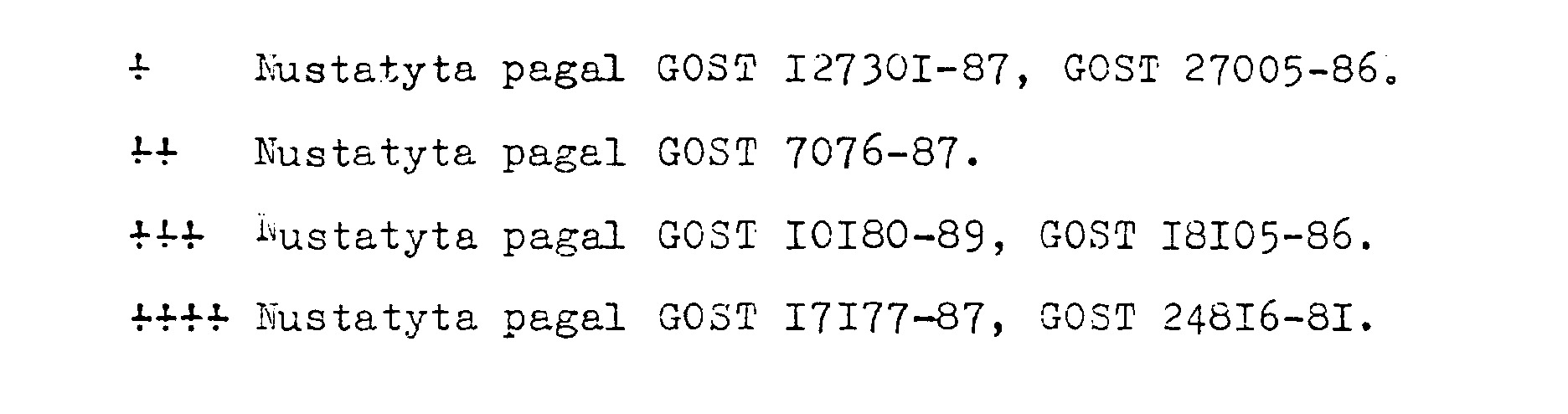

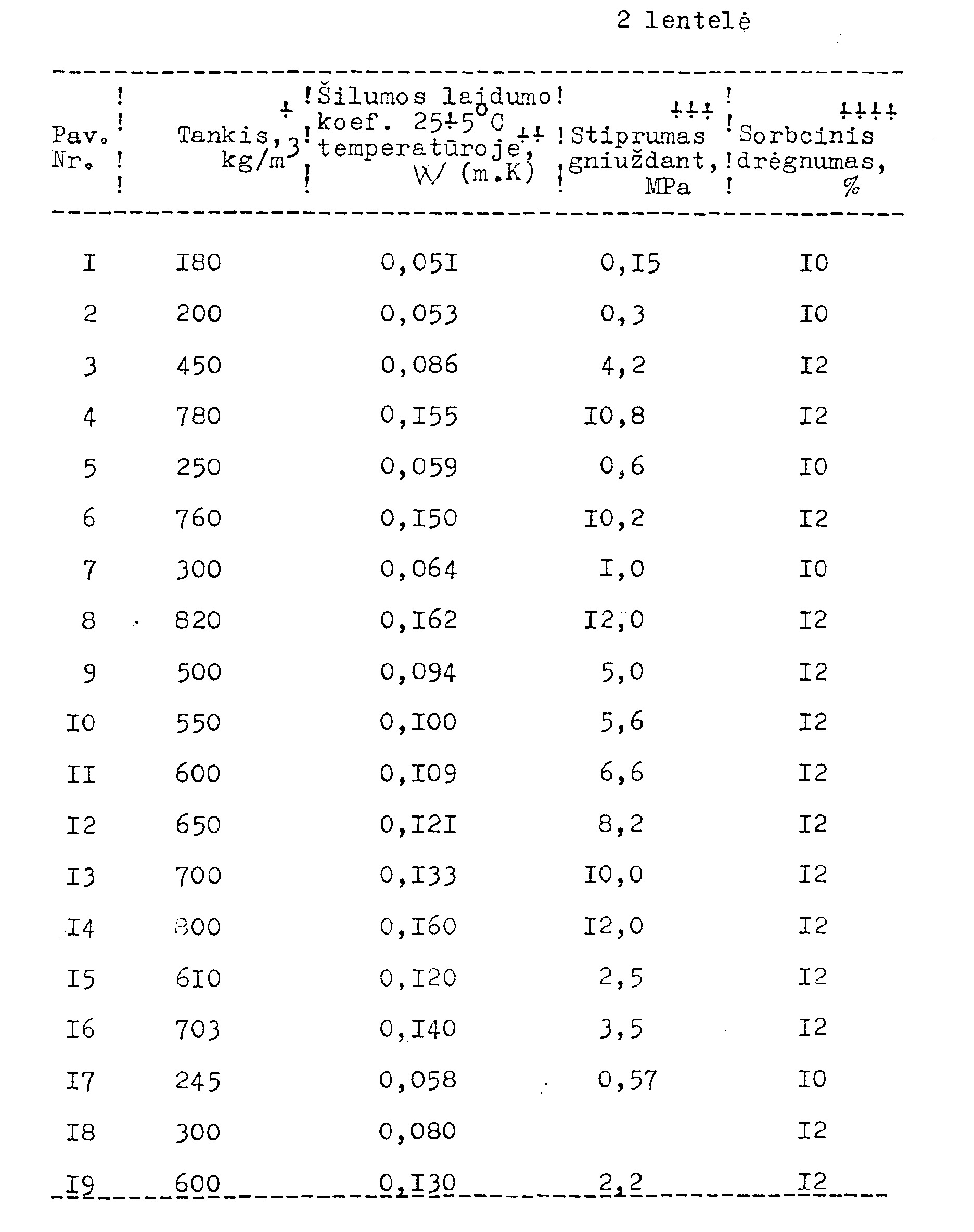

[0024] Gaminių iš šilumos izoliacinės ir konstrukcinės medžia-gos fizikinės-mechaninės savybės

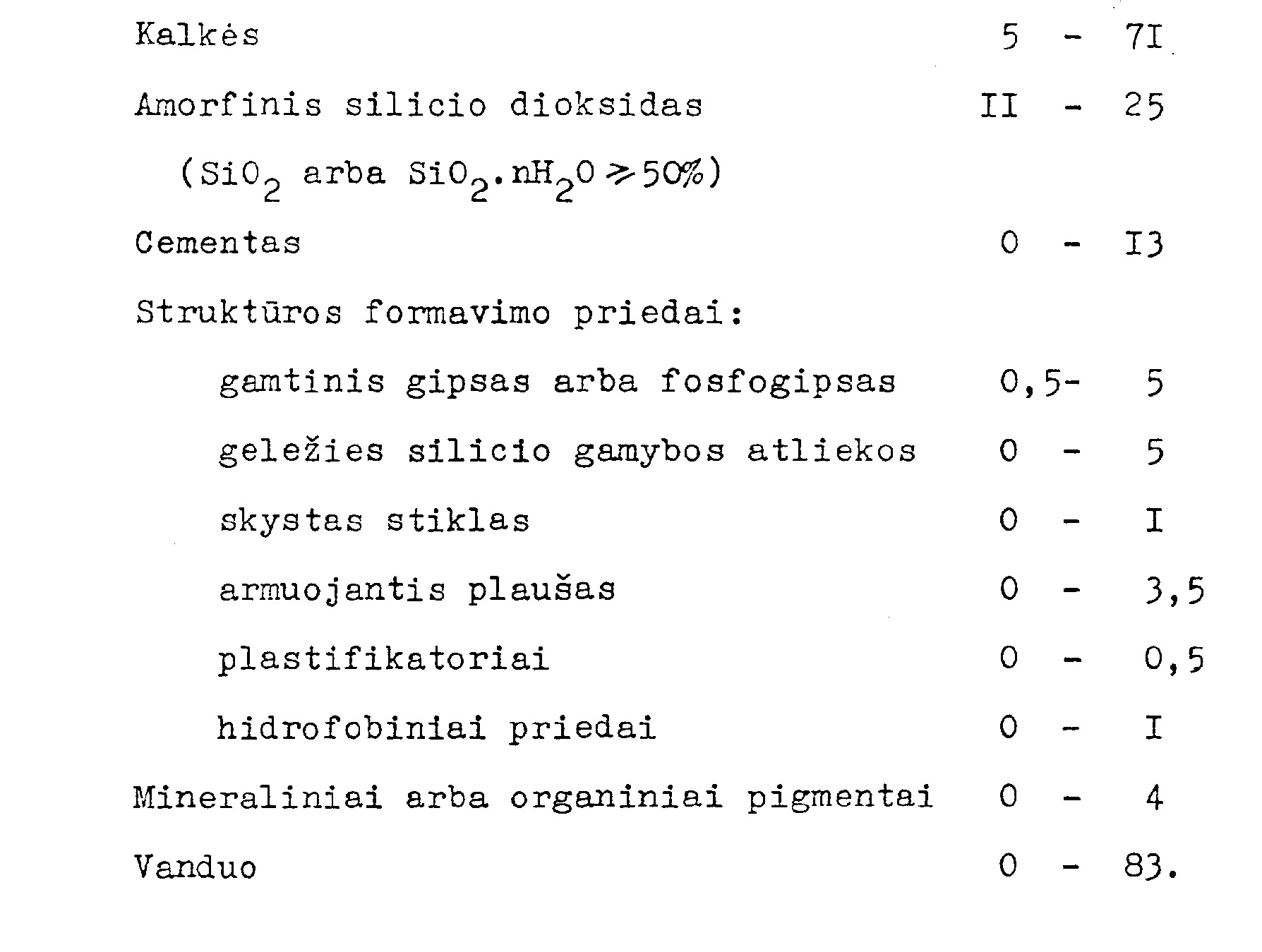

Šilumos izoliacinė ir konstrukcinė medžiaga,į kurios sudėtį įeina rišamosios medžiagos, struktū-ros formavimo priedai, besiskirianti tuo, kad ją sudaro sekantys komponentai, ma. s.% :
