[LT] Išradimas siejasi su lankščiu purškimo buteliu (10), skirtu nosės ertmei drėkinti, į kurio kaklelio (14) angą įstatytas išpurškimo įtaisas su išpurškiančiuoju gaubteliu (12). Viršutinė gaubtelio (12)sienelė (17) turi išpurškimo angą (20), o apatinėje dalyje - antvamzdį (18), į kurį įtaisytas pakėlimo vamzdelis (21). Oro kanalas (30,31) sumaišymui užima ertmę tarp antvamzdžio (18) ir pakėlimo vamzdelio (21), todėl iš išpurškimo skylės (20) išteka skysčio ir oro mišinys. Išpurškiančiojo gaubtelio (12) žiedinis flanšas (15) padarytas ventiliacinis kanalas (23), kuris turi radialinę padėtį, o išpurškiančiojo gaubtelio (12) viduje - atlenktas į butelio (10) vidų. Atlenktoji dalis turi ventiliacinį vožtuvą (28), kuris esant slėgio pertekliui rezervuare prispaudžia prie vožtuvo lizdo (27) ir uždaro ventiliacinį kanalą (23). Atidarytoje ventiliacinio kanalo padėtyje vožtuvas (28) laikosi ant iškyšų (29), kurios leidžia orui praeiti ventiliaciniu kanalu (23). Toks butelio įtaisas neleidžia įtraukti ligonio kūno išskyrų, įterpus medikamentą į nosies kanalą, it įgalina, paliekant įprastinius konstrukcinius požymius, ekonomiškai jį gaminti.
[EN]
[0001] Išpurškimo įtaisas purškimo buteliui su lanksčiomis, ranka suspaudžiamomis sienelėmis, skirtas įterpti skystam medikamentui į žmogaus arba gyvulio kūno angą, sudarytas iš tuščiavidurio cilindro pavidalo kamščio, įstatomo į butelio angą, išpurškiančiojo gaubtelio, kuris išoriniu žiediniu flanšu prigludęs prie butelio kaklelio galinio krašto ir kurio anga bei tampri sie-nelė susiaurėjusios nupjautinio kūgio forma ir užsibai-giančios antgaline sienele su išpurškimo anga; apati-nėje antgalinės sienelės pusėje yra cilindrinis antvamzdis, į kurį įstatytas pakėlimo vamzdelis, siekiantis butelio dugną ir susisiekiantis su išpurškimo anga skysčiui išeiti; tarp cilindrinio antvamzdžio ir pakėlimo vamzdelio, maišomojoje ertmėje tarp pakėlimo v-amzdelio galinės pusės ir išpurškimo angos, yra oro sumaišymo su skysčiu kanalas; žiediniame išpurškian-čiojo gaubtelio flanše yra radialinė dalis ventiliacinio kanalo, kuris kampu atlenktas į purškiamojo bu-telio vidinę ertmę ir turi uždarymo vožtuvą.
[0002] Tokios rūšies purškimo butelis žinomas iš JAV patento Nr. 3.178.883. Šio žinomo butelio išpurškimo įtaisas sudarytas iš kelių dalių, todėl jo pagaminimas bei surinkimas reikalauja daug darbo ir sąnaudų. Ventiliacinis kanalas daromas dvejose skirtingose išpurškimo įtaiso sudedamosiose dalyse ir uždarytas spyruokline vožtuvo poveržle, esančia vožtuvo korpuso apatinėje dalyje ir palaikoma per vidurį. Šios vožtuvo poveržlės veikimo prielaida yra tam tikras atmosferos ir vidinės butelio ertmės slėgių skirtumas. Be to, ventiliacinio kanalo skerspjūvis parinktas tiek mažas, kad darosi neįmanomas greitas butelio vidinės errmės vėdinimas (po jo panaudojimo, suspaudžiant ranka), nes tam trukdo ne tiktai spyruoklinė vožtuvo poveržlė, bet ir drose-liuojantis ventiliacinio kanalo veikimas.
[0003] Išradimo pagrindu imamas uždavinys - visada užtikrinti visišką ir greitą vidinės purškimo butelio ertmės vėdinimą išpurškimo įtaisu, dėka to purškimo butelis gali būti daug kartų ir su mažomis pertraukomis pa-naudotas išpurkšti esanti, jo viduje medikamentą, įter-piamą i, kūno angą purslų čiurkšlės. forma. Be to turi paprastą įtaiso konstrukciją, įgalinančią jį pigiai pagaminti ir surinkti.
[0004] Išradimas išsprendžia šį uždavinį/ kombinuojant šiuos požymius: - išpurškimo įtaisas padarytas kaip vientisas daiktas; - ventiliacinio kanalo radialinė dalis siekia pakėlimo vamzdelį, be to butelio viduje esanti atlenktoji kanalo dalis apribota vidine cilindrinio kamščio dali-mi, o taip pat sienele, kuri lygiagreti padavimo vamzdeliui; - ventiliacinio kanalo atlenktosios dalies viršutinis galas turi lizdą rutuliuko pavidalo vožtuvui; - ventiliacinio kanalo atlenktosios dalies žemutinis galas turi lanksčiąsias iškyšas vožtuvo rutuliukui, be to iškyšos išdėstytos atlenktosios kanalo dalies laisvo skerspjūvio apskritime ir išsikiša į kanalo vidų, o gulint ant jų rutuliukui sudaro galimybę vėdinti butelio vidų.
[0005] Gaminant išpurškimo įtaisą vientisą, iš vienos dalies, sutaupoma įrankių, reikalingų jam pagaminti, sumažėja gamybos vertė, tuo pačiu supaprastėja ir pagreitėja įtaiso surinkimas. Labai mažas panaudojamos medžiagos kiekis. Dėka to, kad ventiliacinio kanalo radialinė dalis siekia pakėlimo vamzdelį, visas tarpas, esantis tarp cilindrinio kamščio vidinės sienelės ir pakėlimo vamzdelio, panaudojamas tam, kad susidarytų didžiausiai galimas atlenktosios ventiliacinio kanalo dalies pjū-vis, įgalinantis nenutrūkstamai vėdinti vidinę butelio ertmę. Uždarymo vožtuvo įtaisymas atlenktojoje ventiliacinio kanalo dalyje su lizdu vožtuvo rutuliukui viršutiniame gale užtikrina greitą vožtuvo veikimą, padidėjus slėgiui butelio viduje suspaudžiant jo lanks-čias sieneles, o taip pat greitą jo atidarymą ne tiktai slėgio skirtumo dėka, bet ir veikiant rutuliuko sunkio jėgai. 0 rutuliukas, gulėdamas ant iškyšų žemutinėje kanalo dalyje, sudaro galimybę nepertraukiamai vėdinti butelio vidų, jeigu jis nesuspaudžiamas. Be to šis nuolatinis butelio vėdinimas nesuspaustoje būklėje užtikrina greitą slėgio išlyginimą butelio išorėje ir viduje. Tai labai svarbu kovojant su ligomis, tu-rinčiomis priepuolio pobūdį, pvz., astma, širdies su-sirgimais, cukriniu diabetu ir pan., kada atsižvelgiant į aplinkybes, reikalingas nedelsiamas ir daugkartinis medikamento įpurškimas į atitinkamą žmogaus kūno angą. Tokiu atveju nedelsiamas ir visiškas butelio vėdinimas po jo panaudojimo psichologiškai veikia atitinkamą pa-cientą, todėl kad nedelsiamas suspausto butelio formos atstatymas, atleidus jo spaudimą, suteikia ligoniui tikrumą, kad butelis jau parengtas naudoti net po daugkartinio jo spaudymo.

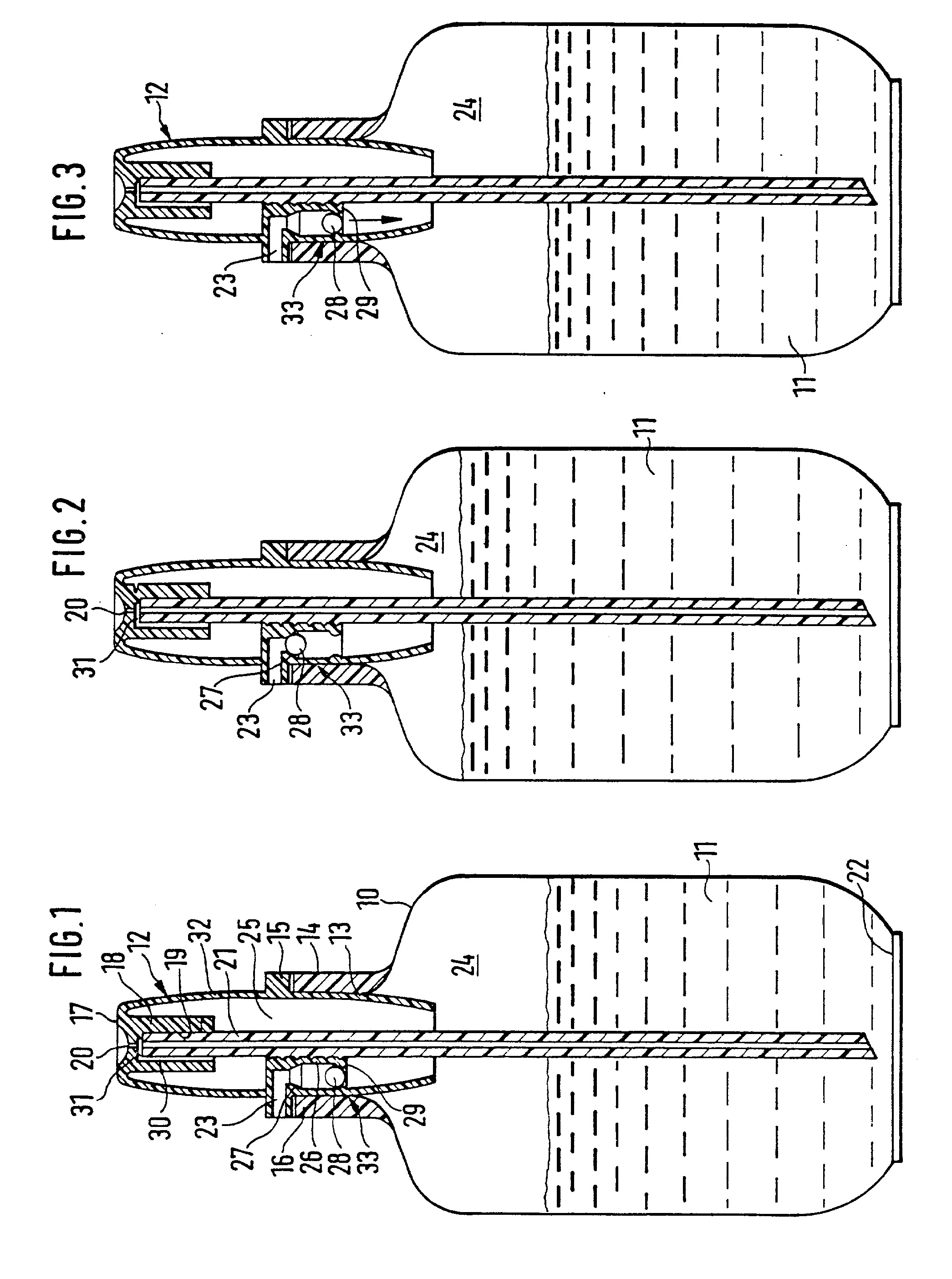

[0006] Išradimas smulkiau paaiškinamas pridedamais scheminiais brėžiniais, padarytais pagal pagaminto purškimo butelio pavyzdį. Ten pavaizduota: 1 fig. - išilginis purškimo butelio pjūvis pradinėje būsenoj e; 2 fig. - purškimo butelis iš 1 fig. - veikimo būsenoje; 3 fig. - purškimo butelis iš 1 arba 2 fig. - įsiurbimo būsenoj e.
[0007] Fig. 1-3 pavaizduotas lankstus purškimo butelis 10 iš plastmasės, naudojimo metu suspaudžiamas ranka. Butelis tinkamiausiai skirtas įterpti skystam medikamentui 11 i, žmogaus arba gyvulio kūno angą (tinkamiausiai - i, nosies kanalą) . Išpurškiamasis gaubtelis 12 savo maždaug cilindriniu kamščiu 13, truputi, siaurėjančiu į apačią, sandariai įstatomas i, purškimo butelio 10 kaklelio 14 angą. Gaubtelis 12 savo išoriniu žiediniu flanšu 15 prisiglaudžia prie viršutinio galinio butelio 14 kraš-to. Gaubtelis 12 turi skersmenį, atitinkantį kūno angą, į kurią skirtas įstatyti, o jo tampri sienelė 32 tęsiasi nuo žiedinio flanšo 15, siaurėja į viršų pa-našiai kaip nupjautinis kūgis ir sudaro galinę siene-lę 17. Cilindrinis antvamzdis 18 su išėma 19 išsikišęs galinės sienelės 17 apačioje ir jame padaryta iš-purškimo anga 20. Anga 20 yra bendroje ašyje su išėma 19. Į išėmą įstatytas pakėlimo vamzdelis 21, kuris siekia butelio dugną 22 ir sujungtas su išpurškimo anga 20. Ventiliacinis kanalas 23 skirtas butelio vidaus ertmei vėdinti turi uždarymo vožtuvą 33, kuris užsidaro tiktai esant manometriniam slėgiui purškimo butelyje 10.
[0008] Ventiliacinis kanalas 23 padarytas gaubtelio 12 žie-dinio flanšo 15 viduje, radialiai pagrindinės vamzdelio ašies atžvilgiu, žiedinėje ertmėje 25 tarp gaubtelio sienelės 32 vidinės pusės ir pakėlimo vamzdelio 21 iki pakėlimo vamzdelio 21. Žiedinėje ertmėje 25 ventiliacinis kanalas 23 nukrypsta žemyn su išlenkimu į butelio 10 vidų, be to iš gaubtelio 12 cilindrinio kamš-čio 13 vidinės pusės apribotas iš išorės sienele 26, kuri yra lygiagreti pakėlimo vamzdeliui 21. Atlenkto žemyn ventiliacinio kanale 23 viršutinis galas turi lizdą 27 vožtuvui 28. Siame išradimo realizavimo.pavyz-dyje vožtuvas 28 yra rutuliuko formos. Šis rutuliukas gali būti metalinis, jo paviršius gali būti padengtas plastmase, jeigu yra pavojus kilti, nepageidautinai butelyje esančios aktyvios medžiagos reakcijai su rutuliuko metalu. Tuo atveju rutuliukas gali buti ga-minamas ištisai iš plastmasės.
[0009] Ventiliacinio kanalo 23 nulenktosios žemyn dalies žemu-tinis galas turi rutuliuko palaikymo įtaisą, kuris įga-lina butelio 10 vidinės ertmės 24 vėdinimą. Tą įtaisą sudaro radialiai i, ventiliacinio kanalo 23 laisvo pjū-vio vidų išsikišusios iškyšos 29, kurios išdėstytos apskritime su tarpais tarp jų ir tarp kurių lieka laisvas pjūvis, kai rutuliukas 28 guli ant tų išky-šų 29. Dėl to butelio 10 vidinė ertmė 24 (1 fig.) susisiekia su išorės atmosfera, nes išorės oras ventiliaciniu kanalu 23 ir likusiu tarp rutuliuko 28 ir kanalo sienelėmis tarpu, o taip pat per' žiedinę ertmę 25 tarp kamščio 13 ir pakėlimo vamzdelio 21 nenutrūkstamai susisiekia su vidine ertme 24 . Oro kanalas 30 sumai-šymui užima ertmę tarp antvamzažio 18 ir pakėlimo vamzdelio 21 ir išeina i, maišymo ertmę 31, kuri yra tarp pakėlimo vamzdelio 21 išėjimo ir išpurškimo angos 20 ir reikalinga tam, kad esantis purškimo butelyje 10 skystis 11 susimaišytų su oru ir tokiu būdu susidarytų smulkus purškiamojo skysčio pasiskirstymas ištekančioje iš purškimo angos 20 čiurkšlėje.
[0010] Purškimo būklėje butelis 10 pavaizduotas 2 fig. Dėka manometrinio slėgio, sukeliamo butelio lanksčių sie-nelių suspaudimu ranka, medikamentas pakyla vamzde-liu 21 i, laisvos atmosferos pusę ir sumaišymo ertmė-je 31 preliminariai susimaišo su suslėgtu oru, iš-einančiu iš vidinės ertmės 24. Kaip matoma, suslėgtas buteli 10 vidinėje ertmėje 24 oras prispaudžia vožtuvo rutuli; ą 2 3 prie vožtuvo viršutinio lizdo 27 ir tuo sutruk'.- na;_ butelio viduje suslėgto oro laisvas iš-ėjimas ' atmosferą per ventiliacinį kanalą 23.
[0011] Kai t i i- tai lanksčiosios butelio sienelės po suspaudimo ima gręžti į savo pradinę padėtį, vožtuvo rutuliukas 2 8 nusileidžia į savo žemutinę padėtį (3 fig.) ir atidaro ventiliacini kanalą, kuriuo išorės oras pro rutuliu-ką 28 greitai įeina i, vidų (žiūr. 3 fig.), - vėdinama butelio 10 vidinė ertmė ir vidaus slėgis greitai su-silygina su atmosferiniu, dėl to butelio sienelės greitai užima savo pradinę padėti ir purškimo butelis 10 vėl parengtas purškimo procesui.
[0012] Akivaizdu, kad nesudėtinga išpurškiamojo gaubtelio 12 ir įtaisyto jame ventiliacinio vožtuvo konstrukcija reikalauja tiktai nedidelio žinomų išpurškimo kamščių pakeitimo ir užtikrina efektyvų butelio 10, skirto pirmiausiai nosies ertmei drėkinti, vėdinimą, be to butelio 10 vėdinimo metu išskyros iš ligonio nosies ne-įsiurbiamos per purškimo angą 20 į butelio vidų.
Išpurškimo įtaisas purškimo buteliui su lanksčiomis,ranka suspaudžiamomis sienelėmis, skirtas įterpti skystam medikamentui j, žmogaus arba gyvulio kūno angą,sudarytas iš tuščiavidurio, cilindro pavidalo kamščio,įstatomo į butelio angą, išoriniu žiediniu flanšu pri-gludusio prie butelio kaklelio galinio krašto išpurš-kiančiojo gaubtelio, kurio tampri sienelė susiaurėjusi i, viršų nup j autinio kūgio pavidalu ir užsibaigia antgaline sienele su išpurškimo anga, žemutinėje ant-galinės sienelės pusėje yra cilindrinis antvamzdis, į kuri, įstatytas pakėlimo vamzdelis, siekiantis butelio dugną ir sujungtas skysčiu su išpurškimo anga, tarp cilindrinio antvamzdžio ir pakėlimo vamzdelio yra oro sumaišymo kanalas, susisiekiantis su maišymo ertme tarp pakėlimo vamzdelio galinės ir išpurškimo angos, žie-diniame išpurškiančioj o gaubtelio flanše yra radialinė dalis ventiliacinio kanalo, kurio kita dalis atlenkta į purškimo butelio vidinę ertmę ir turi uždarymo vožtuvą, besiskiriantis tuo, kad minėtas įtaisas padarytas vientisai iš vienos dalies, ventiliacinio kanalo (2.3) radialinė dalis siekia pakėlimo vamzde-(21), to kanalo atlenktoji į butelio vidų dalis apribota tuščiavidurio cilindrinio kamščio (13) vidu-rine puse ir lygiagrečiai pakėlimo vamzdeliui (21) esančia sienele (26), ventiliacinio kanalo (23) atlenktosios dalies viršutiniame gale įtaisytas lizdas (27) vožtuvo rutuliukui (28), to paties kanalo (23) atlenktosios dalies . emutinis galas turi iškyšas (29) vožtuvo rutuliukui -, 28), be to tos iškyšos išdėstytos ventiliacinio kanai- c lenktosios dalies laisvojo skerspjūvio apskritim, i: Išsikišę į vidų, o gulint ant jų rutuliukui (28) s-oiaaro galimybė vėdinti purškimo butelį (10) .
