[LT] Įkaitintas medinis ruošinys 46, turintis daugiau nei 20 % vandens, suspaudžiamas išilgine kryptimi, t.y. šerdies arba pluoštų kryptimi, presformoje 10. priešingomis kryptimis nukreiptos suspaudimo jėgos veikia ne tik ruošinio galinius paviršius hidraulinio cilindro 18 dėka, bet taip pat trinties jėgų pavidalu ruošinio šoninio paviršiaus dalis. Ruošinys gali būti patalpintas suspaudimo kameros viduje, kuri, mažiausiai, dalinai nustatoma išilgai susikertančiomis šoninės sienelės dalimis 30, 37, 47, 48, galinčiomis pasislinkti kameros išilgine kryptimi, šios šoninės sienelės dalys gali prispausti prie ruošinio 46 susikabinimo trintimi dėka, pavyzdžiui, pripučiamo maišo arba žarnos sekcijos 32, 34 dėka, gali būti numatytos priemonės abipusiam šoninės sienelės dalių perstūmimui taip, kad suspaudžiančios trinties jėgos veiktų medinį ruošinį. Šoninės sienelės dalys arba frikcinės plokštės gali susikabinti su išilgai išdėstytomis ruošinio 46 sekcijomis, jei tai būtina. Vienok, jei yra būtinasišesmės tolygus suspaudimas ruošinio ilgiu, tai šoninės sienelės dalys išdėstomos poromis 30, 37 ir 47, 48 sienelės priešingose dalyse, kiekviena tęsiasi, iš esmės, visu ruošiniu ilgiu. Hidraulinis cilindras 18, kurio dėka suspaudimo jėgos veikia ruošinio galinius paviršius, gali tuo pačiu metu perstumti vieną šoninės sienelės priešingų dalių porą išilgai kitos šoninės sienelės dalių poros atžvilgiu.Išilgai suspaustas medinis ruošinys gali būti išlenktas ir jam gali būti suteikta bet kokia forma daug paprasčiau, nei atatinkamam suspaustam ruošiniui.
[EN]
[0001] Šis išradimas priskiriamas medinio ruošinio suspaudimo būdui ir įtaisui.
[0002] Gerai žinoma, kad medini ruošini, galima lengvai lenkti skersine jo šerdies arba pluoštų kryptimi, jei ruošinys prieš tai buvo apdirbtas virimu arba garais, po to jis suspaudžiamas šerdies arba pluoštų kryptimi be išlin-kimo. Sulenktas ir išdžiovintas, suspaustas medinis ruošinys išsaugos savo išlenktą formą. Kuomet santykinai ilgo prizminio medinio ruošinio priešingi galai suspaudžiami presformoje, turinčioje šonines sieneles, kurios tvirtai sukabinamos su gaminio šoniniais pavir-šiais, žinoma, kad ruošinio galinės dalys suspaudžiamos labiau, nei tarpinė centrinė dalis.
[0003] Vokietijos patento Nr. 516801 aprašyme atskleidžiamas pailgo medinio ruošinio suspaudimo būdas ir įtaisas, kuriame priešingomis kryptimis nukreiptos išilginės suspaudimo jėgos veikia ne tik prizminio ruošinio galinius paviršius, bet taip pat ir jo paviršiaus šonines dalis. Žinomame įtaise ir būde suspaudimo jėgos veikia priešingas ruošinio galines dalis perduodančių įtampą plokščių, turinčių dantytus iškyšulius sukabinimui su medinio ruošinio šoninio paviršiaus dalimis, pagalba. Visi kiekvienos ruošinio galinės dalies šoniniai pavir-šiai yra susikabinę su panašiomis plokštėmis, per-duodančiomis įtempimo jėgas, o suspaudimo jėgos veikia perduodančias įtempimo jėgas plokštes slėgimo stūmoklių dėka, kurie taip pat veikia priešingus medinio ruošinio galinius paviršius.
[0004] Žinomame būde ir įtaise perduodančios įtempimo jėgas plokštės neišsikiša iš centrinės išilginės dalies arba sekcijos išilgine arba skersine kryptimis arba išilgai arba virš medinio ruošinio centrinių dalių, kad užtik-rinti ruošinio esminį sutrumpinimą, veikiant suspaudimo jėgoms. Tai reiškia, kad aukščiau minėtame Vokietijos
[0005] patento aprašyme atskleistas būdas ir įtaisas neuž-tikrina iš esmės tolygaus arba pakankamo arba adek-vačiai-tolygaus suspaudimo galimybės išilgai ruošinio. Tai ypač teisinga, kuomet suspaudžiami santykinai ilgi mediniai ruošiniai. Be to, panaudojant aukščiau minėtą būdą ir įtaisą, centrinė išilginė ruošinio dalis, kuri neuždengiama perduodančiomis įtempimo jėgas plokštėmis, nepakankamai išlaikoma taip, kad užkirsti kelią nepa-geidaujamam išlinkimui.
[0006] Šis išradimas numato būdą ir įtaisą, užtikrinančius daugmaž tolygų medinio ruošinio suspaudimą visu jo ilgiu. Tokiu būdu, šiuo išradimu numatomas pailgo medinio ruošinio suspaudimo būdas, kurį sudaro ruošino. priešingomis kryptimis, t.y. ruošinio šerdies ir pluoš-tų kryptimis veikiančios .suspaudimo jėgos, be to, mi-nėtas suspaudimo jėgas sudaro priešingomis kryptimis nukreiptos trinties jėgos, veikiančios ruošinio šoninio paviršiaus dalis ir tuo pat metu užkertančios kelią ruošinio išlinkimui, tuo atveju, pagal šį išradimą, būdas skiriasi tuo, kad priešingomis kryptimis nukreiptos trinties jėgos veikia ruošinio šoninio paviršiaus išilgai persidengiančias dalis.
[0007] Išsireiškimas "išilgai persidengiančios šoninio pavir-šiaus dalys" reiškia, kad minėto šoninio paviršiaus dalys praeina, mažiausiai - dalinai, išilgai ruošinio bendros dalies ilgio, tuo metu, kai jos atskirtos viena nuo kitos skersine kryptimi arba išdėstytos greta viena kitos.
[0008] Pridėjus priešingomis kryptimis nukreiptas trinties jė-gas šoninio paviršiaus dalių perdengimui tampa įmanomu pasiekti iš esmės tolygų ruošinio suspaudimą jo išil-gine kryptimi arba suspausti vieną ar daugiau parinktų ruošinio ilgio dalių, esant bet kokiai ruošinio padė-čiai ar padėtims, kadangi ruošinio šoninio paviršiaus dalių išilginis perdengimas gali būti išdėstytas skersine kryptimi taip, kad priemonės, perduodančios įtempimo jėgas, naudojamas trinties jėgų perdavimui ruošinio šoninio paviršiaus persidengiančioms dalims,-nesusitiktų, bet galėtų praeiti šalia viena kitos, nežiūrint i, ruošinio suspaudimo išilgine kryptimi laipsnį.
[0009] Tuo atveju, kuomet pageidautina suspausti vieną ar daugiau ruošinio išilginių dalių, išdėstytų išilgine kryptimi nuo laisvų galų, suspaudimo jėgos gali būti pridedamos tik prie ruošinio šoninio paviršiaus dalių kaip trinties jėgos. Vienok, priešingomis kryptimis nukreiptos trinties iėgos taip pat pridedamos prie ruošinio priešingų galų paviršių.
[0010] Fuošinio išlinkimui gali būti užkirstas kelias skersine kryptimi nukreiptų jėgų tampraus pridėjimo prie ruoši-nio šoninių paviršių dėka taip, kad užtikrinti ruošinio išplėtimą skersine kryptimi tam tikru laipsniu, su-spaudžiant ašine krvptisii. Vienok, skersine kryptimi nukreiptos jėgos, kurios veikia ruošinio šoninius pa-viršius, gali kisti ašinio suspaudimo metu ir/arba skersinės jėgos, veikiančios ruošinio šoninius pavir-šius, gali kisti išilgai ruošinio, jei tai būtina.
[0011] Kaip buvo pažymėta aukščiau, priešingomis kryptimis nukreiptos trinties jėgos gali veikti šoninio pavir-šiaus persidengiančias dalis vienoje ar daugiau ruo-šinio išilginėje padėtyje. Išradimo tinkamiausiame variante kiekviena paviršiaus dalis yra veikiama trinties jėgų, kurios veikia visu ruošinio ilgiu. Pavyzdžiui, trinties jėgos, nukreiptos ruošinio pirma išilgine kryptimi, gali veikti vieną arba labiau gretimą ruo-šinio pirmą šonini paviršių, tuo metu, kuomet trinties jėgos, nukreiptos antra išilgine kryptimi, priešinga minėtai pirmai krypčiai, gali veikti vieną arba labiau gretimą ruošinio antrą šonini, paviršių, esanti, šalia arba priešais pirmą šonini, paviršių arba paviršius.
[0012] Tinkamiausiame išradimo įgyvendinimo variante trinties jėgos veikia porą šoninio paviršiaus priešingų dalių kiekvienai iš minėtų priešingų krypčių. Tai ypač naudinga, jeigu medinis ruošinys turi kvadratini, arba stačiakampio formos skerspjūvi,. Vienok, medinis ruo-šinys gali turėti bet kokią kitą skerspjūvio formą, tokią kaip trikampis, keturkampis, penkiakampis, šešia-kampis ir t. t. arba jų kombinaciją. Alternatyviai, medinis ruošinys gali turėti apvalią, elipsoidinę arba bet kokią kitą apvalaus skerspjūvio formą arba jų kombinacij ą.
[0013] Trinties jėgos, veikiančios medinio ruošinio šoninio paviršiaus dalis, gali būti tolygios visu ruošinio ilgiu. Alternatyviai, trinties jėgos, veikiančios ruo-šinio šoninio paviršiaus dalis, gali kisti ruošinio išil* gine kryptimi, pavyzdžiui, norint pasiekti netolygų parinktų ruošinio išilginių dalių suspaudimą, to rezultate, ruošinio išlinkimo charakteristikas galima padaryti skirtingomis skirtinguose, išdėstytuose išilgine kryptimi, ruošinio taškuose.
[0014] Medinis ruošinys iš ' anksto apdirbamas prieš suspaudimą arba suspaudimo metu, pavyzdžiui, šiluminiu, radioban-ginįu, mikrobanginiu spinduliavimu, matomos arba nematomos šviesos spinduliavimu, garais arba chemikalais. Paprastai, medinis ruošinys iš anksto apdirbamas toly-giai visu savo ilgiu. Vienok, įmanomas išankstinis vie-no arba kelių gaminio ruožų, išdėstytų išilgine kryptimi, apdirbimas, norint gauti ruošinio apibrėžtas išlinkimo charakteristikas pasirinktuose taškuose.
[0015] Medinis ruošinys gali būti padalintas i, kelis pada-linius išilginių pjūvių dėka prieš arba po apdirbimo suspaudimu. Paprastai apdirbamas pagal šio išradimo būdą ruošinys turi pailgą konfigūraciją.
[0016] Šis išradimas taip pat numato medinio ruošinio suspaudimo įtaisą, kuris turi priemonę, suteikiančią medinio ruošinio šoninio paviršiaus dalims nukreiptas priešin-gomis kryptimis trinties jėgas ruošinio šerdies arba pluoštų kryptimi, ir priemonę, užkertančią kelią ruo-šinio išlinkimui, be to, įtaisas pasižymi tuo, kad priemonė, suteikianti ruošiniui trinties jėgas, yra pritaikyta susikabinimui, trinties dėka, su ruošinio šoninio paviršiaus išilgai persidengiančiomis dalimis.
[0017] Įtaisą gali sudaryti priemonės, turinčios ruošinio pri-ėmimo kamerą, be to, minėta kamera, mažiausiai, dalinai apsprendžiama išilgai persidengiančiomis šoninės siene-lės dalimis, kurios abipusiai pastumtos kameros išil-gine kryptimi, priemonės minėtų šoninės sienelės dalių prispaudimui prie priimamo i, kamerą ruošinio sukabinimo trintimi dėka, ir priemonė abipusiam minėtų šoninės sienelės dalių perstūmimui taip, kad trinties suspaudimo jėgos veiktų medinį ruošinį.
[0018] Šoninės sienelės persidengiančios dalys susikabinimui su gretimomis skersine kryptimi arba išdėstytomis skersine kryptimi ruošinio šoninės sienelės dalimis gali turėti ruošinio susikabinančius paviršius, leidžiančius daugmaž teigiamą susikabinimą trintimi su ruošinio šo-ninės sienelės dalimis. Tokiu būdu, šie paviršiai gali būti daugmaž glotnūs arba juose gali būti numatyti dariniai, padidinantys trintį, tokie kaip iškyšuliai, aprašyti aukščiau minėtame Vokietijos patente.
[0019] Ši priemonė, suteikianti priešingomis kryptimis vei-kiančias suspaudimo jėgas ruošinio priešingiems gali-niams paviršiams, gali turėti kameros galinės sienelės dalis, abipusiai perstumtas kameros išilgine kryptimi,
[0020] ir priemonę, sukuriančią įtampos jėgą, kurios dėka suspaudimo jėgos veikia, mažiausiai, vieną sienelės galinę dali, taip, kad perstumti sienelės galines dalis vieną į kitą, be to, minėtos šoninės sienelės dalys prijungtos arba paslankiai sujungiamos su viena bet kuria sienelės galine dalimi, to rezultate, abipusis galinės sienelės dalių perstūmimas, atliekamas įtampos jėgų sukūrimo priemone, iššaukia abipusi, šoninės sie-nelės persidengiančių dalių perstūmimą. Ta pati įtampos jėgų sukūrimo priemonė gali būti vėliau panaudota ne tik galinės sienelės dalies arba dalių perstūmimui, bet taip pat abipusiam įtaiso šoninės sienelės persiden-giančių dalių perstūmimui. Galinės sienelės dalys ir sujungtos su jomis šoninės sienelės dalys gali sąvei-kauti taip, kad šoninės sienelės dalys pasislinktų kartu su sujungta galinės sienelės dalimi. Alternatyviai, konstrukcija gali būti tokia, kad šoninės sienelės dalys nepasislinktų kartu su sujungta galinės sienelės dalimi tol, kol galinės sienelės dalis nepa-sislinko iš anksto nustatytu ilgiu taip, kad iš anksto suspausti medinį ruošinį, prieš suteikiant jam trinties suspaudimo jėgas.
[0021] Viena iš įtaiso galinės sienelės dalių ir sujungtos šoninės sienelės dalys gali būti stacionariai įstatytos įtaiso rėmo atžvilgiu, kai, tuo metu, kita galinės sienelės dalis ir sujungtos šoninės sienelės dalys pasislenka išilgine kryptimi jo atžvilgiu įtampos jėgos sukūrimo priemonės dėka, kurią gali, pavyzdžiui, sudaryti cilindras, dirbantis suspaustu skysčiu, toks kaip hidraulinis cilindras.
[0022] Šoninės sienelės dalių prispaudimo prie ruošinio su-kabinimu trintimi priemonę sudaro tampri priemonė, tokia kaip pripučiamas maišas arba žarna, arba kiti pripučiamų priemonių tipai. Tinkamiausia, kad pri-pučiama priemonė būtų padalinta į dvi arba daugiau

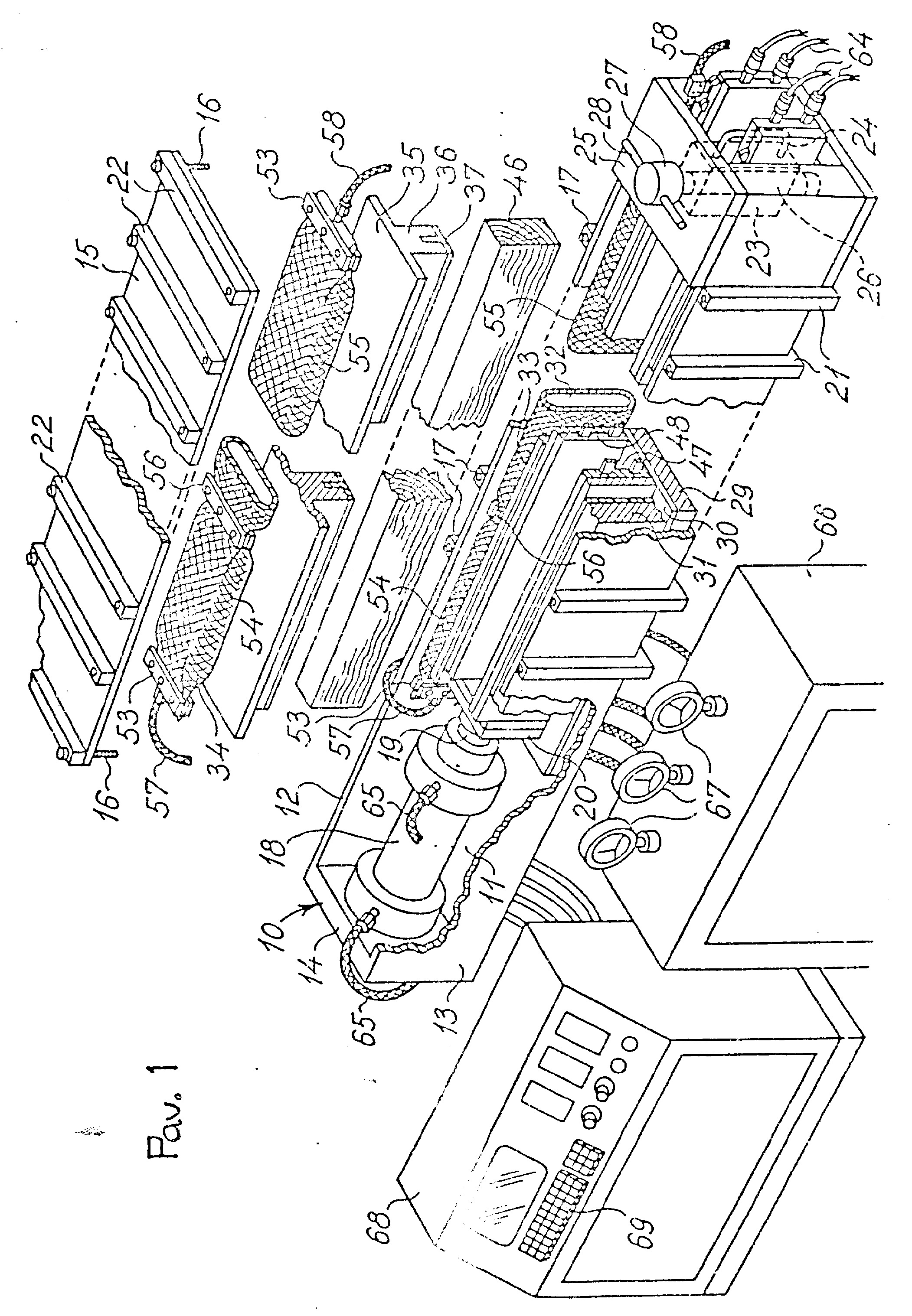

[0023] atskirai pripučiamus ir išpučiamus išilginius sektorius, jų dėka skirtingos suspaudimo trinties jėgos gali veikti medinio ruošinio skirtingus išilginius sektorius, jei tai būtina. Be to, spaudimas, veikiantis šoninės sienelės dalių išilginius sektorius prispaudimo priemonės dėka, gali būti sumažintas, kuomet tokia šoninės sienelės dalis daugiau nekontaktuoja su mediniu ruošiniu, kadangi ruošinio ilgis buvo sumažintas suspaudimu. Toliau išradimas bus aprašomas su nuoroda i brėžinius, kuriuose: pav. 1 - šio išradimo dalinai išardyto įtaiso izomet-rinis vaizdas,

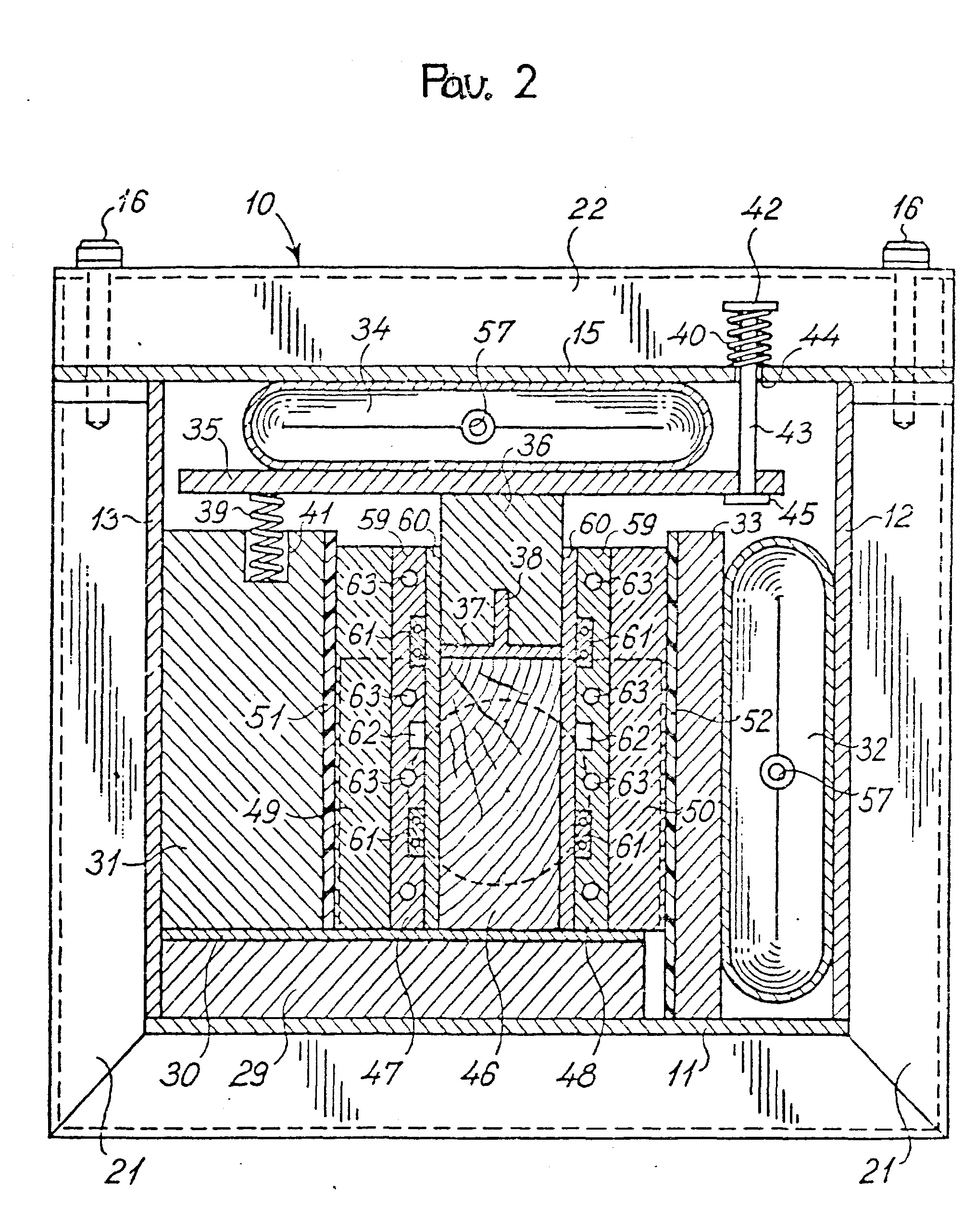

[0024] pav. 2 - įtaiso presformos pjūvis padidintame maste-lyje.
[0025] Įtaisą sudaro dėžutės pavidalo presforma 10, kuri turi apatinę sienelę 11, porą priešingų sienelių 12 ir 13 ir galinę sienelę 14, sudarančias dėžutės pavidalo arba kanalo pavidalo mazgą, padarytą išvien ir atsidarantį viename gale į viršų. Viršutinė kanalo pavidalo mazgo anga gali būti dalinai uždaryta viršutine sienele 15, kuri gali būti sujungta su mazgu atsilaisvinančiais tvirtinimo įtaisais, tokiais kaip varžtai arba sraig-tai 16, kurie gali būti įsukti į sriegines kiaurymes 17 kanalo pavidalo mazge. Viršutinės sienelės 15 ilgis trumpesnis, nei kanalo pavidalo mazgo ilgis, kuris lieka atviras viename gale (kairysis galas pav. 1), po to, kai buvo įstatyta viršutinė sienelė 15. Dvigubo veikimo hidraulinis cilindras 18, įstatytas presformos 10 atviros galinės dalies viduje, sumontuotas galinėje sienelėje 14, o prispaudimo plokštė arba elementas 20 prijungtas prie laisvo cilindro stūmoklinio strypo 19 galo su išėmimo galimybe. Apatinė ir šoninės sienelės 11, 12 ir 13 sustiprintos U-formos išoriniais standumo elementais 21, kurie išdėstyti presformos 10
[0026] ilgiu ir kuriuose padarytos srieginės kiaurymės 17. Viršutinė sienelė 15 taip pat sustiprinta tiesiali-nijiniais standumo elementais 22, einančiais presformos 10 skersine kryptimi ir išdėstytais taip, kad su-taptų su atitinkamais standumo elementais 21. Išoriniai standumo elementai 21 ir 22 gali, pavyzdžiui, būti pritvirtinti prie apatinės ir šoninių sienelių 11-13 išorinių paviršių ir, atitinkamai, prie viršutinės sienelės 15 išorinio paviršiaus.
[0027] Sijos pavidalo atraminis elementas 23, turintis ran-kenėlę 24, gali būti įstatytas presformos 10 atvirame gale prieš galinę sienelę 14, kurioje sumontuotas cilindras 18. Ši presformos galinė dalis uždaryta iš viršaus viršutinės sienelės sekcija 25, kuri standžiai pritvirtinta prie šoninių sienelių 12 ir 13, pa-vyzdžiui, suvirinimo būdu, o atraminis elementas 23 užfiksuotas srieginiu kamščiu 26, kuris gali būti įstatytas per vienaašes kiaurymes „viršutinės sienelės sekcijoje 25, atraminiame elemente 23 ir apatinėje sienelėje 11, kuri gali būti storesnė šioje presformos galinėje dalyje, kaip parodyta pav. 1. Srieginis kamš-tis 26 turi padidintą galvutę 27 su skersine ranke-na 28. Skersinė erdvė tarp šoninių sienelių 12 ir 13 priešingų vidinių paviršių viršija sijos pavidalo atraminio elemento 23 plotį taip, kad iš kiekvienos atraminio elemento 23 pusės būtų atvira erdvė.
[0028] Armiruojanti plokštė 29, kuri remiasi į apatinės sie-nelės 11 vidinį paviršių, turi viršutinį paviršių, kuris išlaiko frikcinį diską arba tarpinę 30. Armiruojanti plokštė arba atraminė kaladėlė 31, susi-kabinanti su šoninės sienelės 13 vidiniu šoniniu paviršiumi, išlaikoma frikciniu disku 30. Pripučiama žarna arba pailgas.pripučiamas maišas 32 praeina išil-gai šoninės sienelės 12 ir patalpintas tarp šoninės sienelės 12 vidinio paviršiaus ir prispaudimo plokš-tės 33, kuri išlaikoma apatine sienele 11.
[0029] Pripučiama žarna arba maišas 34, praeinantis presformos 10 išilgine kryptimi, patalpintas tarp viršutinės sienelės 15 vidinio paviršiaus ir prispaudimo plokš-tės 35 ir yra atraminiame susikabinime su išilginiu sijos pavidalo atraminiu elementu 36. Sijos pavidalo atraminio elemento 36 vidinė sienelė uždengta T-formos skerspjūvio frikciniu elementu 37. Frikcinio elemento 37 iškyšulys 38 įtvirtintas sijos pavidalo atraminiame elemente 3 6 arba padarytame jame griovelyje tokiu būdu, kad atraminis elementas 36 ir frikcinis elementas 37 sudarytų ištisini, mazgą. Prispaudimo plokštė 35 judamai pakabinta prispaudimo spyruoklių 39 ir 40 dėka. Prispaudimo spyruoklių 39 apatiniai galai įeina j, kiaurymes 41, padarytas atraminės plokštės 31 viršutiniame paviršiuje, o spyruoklių 39 viršutiniai galai remiasi i, prispaudimo plokštės 35 apatini, pa-viršių. Spyruoklių 40 apatiniai galai susikabina su flanšu arba galvute 42, suformuota pakabinamo varžto 43 viršutiniame gale, praeinančiame per prispaudimo spy-ruoklę 40 ir kiaurymę 44, padarytą viršutinėje siene-lėje 15. Varžto 43 apatinis galas sujungtas su prispaudimo plokšte 35, pavyzdžiui, apatine galvute arba flanšu 45, susikabinančiu su prispaudimo spyruoklės 35 apatiniu paviršiumi.
[0030] Armuojančios plokštės 29 ir 31, frikcinė plokštė 30, pripučiamos žarnos 32 ir 34, prispaudimo plokštės 33 ir 35 ir atraminis elementas 36 su frikciniu elementu 37 yra išdėstyti presformos 10 viduje išilgine kryptimi visu presformos dalies ilgiu, uždengtu nuimamu vir-šutiniu dangčiu arba dangteliu 15. Tuo metu, kai prispaudimo plokštė 33 ir prispaudimo plokštė 35 su frikciniu elementu 39 pasislenka skersine kryptimi presformos viduje, kas aprašyta smulkiau žemiau, šios prispaudimo plokštės ir armiruojančios plokštės 29 ir 31, taip pat kaip ir frikcinės plokštės 30 ir 37, nepa-sislgnka išilgine kryptimi presfoirmos atžvilgiu suspaudimo operacijos metu.
[0031] Armu.ojančios plokštės arba elementai 29, 31 ir 36 ir prispaudimo plokštės 33 ir 35 gali būti pagamintos iš medžio, tokio kaip fanera, plastmasės arba metalo, tokio, kaip plienas arba aliuminis, o frikcinės plokš-tės arba frikciniai elementai 30 ir 37 gaminamos iš nerūdyjančio plieno, aliuminio arba kito metalo.
[0032] Prizmės arba sijos pavidalo medinis ruošinys 4 6, kuriame šerdis arba medžio pluoštai tęsiasi išilgine ruošinio kryptimi ir kuris iš anksto buvo apdirbtas drėgnu kaitinimu, gali būti suspaustas išilgine kryptimi presformoje 10. Ruošinys 46 patalpintas suspaudimo kameroje, esančioje tarp armuojančios plokštės 31 ir prispaudimo plokštės 33 ir tarp apatinės ir viršutinės frikcinėmis plokštėmis arba elementais 30 ir 37. Pora įkaitinamų frikcinių plokščių 47 ir 48, kurios išdės-tytos taip, kad pasislinktų išilgine kryptimi presformos 10 atžvilgiu, patalpinta virš kiekvienos medinio ruošinio 46 pusės, o tarpiniai elementai 49 ir 50 užpildo erdvę tarp armuojančios plokštės 31 ir frik-cinės plokštės 47 ir, atitinkamai, tarp prispaudimo plokštės 33 ir frikcinės plokštės 48. Tarpinių elemen-tų 49, 50, kuriais gali būti medis, pavyzdžiui, fanera, storis turi būti parinktas priklausomai nuo ruošinio 46 skerspjūvio dydžio. Tarpiniai elementai 49 ir 50 iš-dėstyti taip, kad pasislinktų kartu su frikcinėmis plokštėmis 47 ir 48 išilgine presformos kryptimi sta-cionarių armuojančios plokštės 31 ir prispaudimo plokš-tės 33 atžvilgiu. Trinties jėgų tarp plokščių 31 ir 49 sumažinimui armuojančios plokštės .31 vidinis paviršius gali turėti tarpinę 51, pagamintą iš medžiagos, suma-žinančios trintį, pavyzdžiui, teflono. Panašiu būdu prispaudimo plokštės 33 vidinis paviršius padengtas tarpine 52 iš medžiagos, sumažinančios trintį, pavyz-džiui, teflono.
[0033] Vertikalus prispaudimo plokštės arba elemento 20, pri-tvirtinto prie cilindro 18 stūmoklinio strypo 19, dydis iš esmės atitinka medinio ruošinio 46 (pav. 2) verti-kalų dydi, o prispaudimo elemento 20 horizontalus dydis iš esmės atitinka erdve tarp sumažinančių trinti, tarpi-nių 51 ir 52. Sijos pavidalo atraminio elemento 23 vidinis šoninis paviršius susikabina su gretimu medinio ruošinio 46 galiniu paviršiumi ir su armuojančios plokštės 29 su frikcine plokšte 30 ir sijos pavidalo atraminio elemento 36 su frikciniais elementais 37 gretimais galiniais paviršiais. Be to, horizontalus atraminio elemento 23 dydis iš esmės atitinka medinio ruošinio 46 horizontalų ploti,.
[0034] Kaip parodyta pav. 1, kiekvienos pripučiamos žarnos 32 ir 34, kurias gali sudaryti, pavyzdžiui, gaisrinės žar-nos sekcija, galai standžiai suspausti suspaudimo įtai-sais 53. Be to, kiekviena žarnos 32 ir 34 dalis padalinta i, trumpesni, žarnos sektorių 54 ir ilgesni, žarnos sektorių 55 suspaudimo itaisu 56. Suspaustas oras tiekiamas į kiekvieną žarnos sekciją iš neparodyto suspausto oro tiekimo šaltinio per tiekimo vamzdynus 57 ir 58.
[0035] Kaip parodyta pav. 2, kiekviena frikcinė plokštė 47 ir 48, kurios gaminamos iš aliuminio, gali būti padalintos i, išorinę pagrindinę plokštę 59 ir sujungtą su ja vidinę dengiamąją plokštę 60. Pagrindinė plokštė 59 gali turėti kanalus arba kiaurymes įkaitinimo priemo-nei 61, pavyzdžiui, elektriniam įkaitinimo elementui. Centriniame kanale arba kiaurymėje 62 gali būti patalpintas termostatas, valdantis elektros srovės arba kitos įkaitinimo energijos tiekimą įkaitinimo elementams 61. Kiaurymės arba kanalai 63, i, kuriuos pa-duodama aušinanti terpė, taip pat gali būti padaryti išorinėse pagrindinėse plokštėse 59. Kaip parodyta pav. 1, frikciniu plokščių 47 ir 48 bei tarpinių elementų 49 ir 50 galinės dalys gali būti erdvėse tarp sijos pavidalo atraminio elemento 23 ir presformos šoninių sienelių 12 ir 13 gretimų vidinių paviršių. Šios frikcinių plokš-čių "47 ir 48 galinės .dalys gali būti pajungtos prie elektros kabelių 64, tiekiančių elektros energiją elektriniams įkaitinimo elementams 61, sumontuotiems pagrindinėse plokštėse 59.
[0036] Įtaisas, aprašytas aukščiau, gali funkcionuoti sekančiu būdu.
[0037] Sijos pavidalo atraminis elementas 23 atpalaiduojamas ir ištraukiamas iš presformos 10 taip; kad užtikrinti
[0038] - suspaudžiamo medinio ruošinio įstatymą. Medinis ruo-šinys 46, kuris buvo iš anksto įkaitintas garais tempe-ratūroje 100-110°C, privalo turėti savyje ne mažiau 20 % vandens. Dabar atraminis elementas 23 vėl įstatomas taip, kad vienas ruošinio 4 6 galas remtųsi į atraminį elementą 23, o priešingas ruošinio galinis paviršius remtųsi į hidraulinio cilindro 18 prispaudimo plokš-tę 20. Frikcinės plokštės 47 ir 48 ir tarpinės 49 ir 50 po to įstatomos į presformą taip, kad praeitų išilgai ruošinio 46 šoninių paviršių. Suspaustas oras dabar tiekiamas į žarnos sekcijas 54 ir 55 vamzdynais 57 ir 58, to rezultate prispaudimo plokštė 35, vadinasi, ir atraminis elementas 36, ir frikcinis elementas 37- pasislenka žemyn taip, kad standžiai prispausti frikcinį elementą 37 prie medinio ruošinio 46 viršutinio šoninio paviršiaus, veikiant trinties jėgai, be to, apatinis ruošinio šoninis paviršius frikciniu būdu sąveikauja su plokšte 30. Panašiu būdu prispaudimo plokštė 33, tar-pinis elementas 50 ir frikcinė plokštė 48 pasislenka vidun skersine kryptimi, to rezultate frikcinės plokš-
[0039] tės 47 ir 48 standžiai prisispaudžia prie medinio ruošinio 4 6 atitinkamų priešingų šoninių paviršių, veikiant trinties jėgai. Suspausto oro, tiekiamo i, žarnos sekcijas 54 ir 55, slėgimas nustatomas taip, kad būtų gaunamos pageidaujamos trinties jėgos tarp medinio ruošinio 46 ir frikcinių plokščių bei elementų, su-sikabinusių su jomis, paviršių dalimis.
[0040] Toliau i, hidraulini, cilindrą 18 hidrauliniais vamzdynais 65 iš hidraulinio spaudimo šaltinio, neparodyto brėžinyje, paduodamas hidraulinis spaudimas. Hidraulinio spaudimo šaltinis ir suspausto oro šaltinis gali būti patalpinti korpuso 66 viduje, kuris gali turėti slėgimo daviklius arba monometrus 67, kaip parodyta pav. 1. Kuomet hidraulinis cilindras 18 pradeda veikti, prispaudimo plokštė 20, kuri kontaktuoja su medinio ruošinio 46 gretimais galiniais paviršiais, frikcinėmis plokštėmis 47 ir 48 bei tarpinėmis 49 ir 50, pasislenka sijos pavidalo atraminio elemento 33 kryptimi, o suspaudimo slėgis, sukeliamas prispaudimo plokšte, gali siekti iki 350 kg/sm 2. Atraminis elementas 23 užkerta kelią ruošinio 46, armuojančios plokštės 29 su frikcine plokšte 30 ir atraminio elemento 36 su frikciniu elementu 37 išilginiam pasislinkimui. Vienok, atraminis elementas 23 neužkerta kelio frikcinių plokščių 47 ir 48 bei tarpinių 49 ir 50 išilginiam pasislinkimui. Kuomet cilindro 18 stūmoklinis strypas 19 perstumia prispaudimo plokštę 20 dešinėn, kaip parodyta pav. 1, medinis ruošinys 46 bus suspaudžiamas išilgine kryptimi, o frikcinių plokščių 47 ir 48 bei tarpinių 49 ir 50 galinės dalys pasislenka iš presformos 10. Elektros energija gali būti tiekiama kabeliais 64, kad įkaitinti ruošini, suspaudimo metu. Įkaitinimas gali būti atliekamas kontaktiniu elektriniu, aukšto dažnumo ir/arba mikrobanginiu būdu.
[0041] Būtina suprasti, kad ne tik medinio ruošinio 46 prie-šingi galiniai paviršiai yra veikiami priešingomis kryptimis nukreiptomis suspaudimo.jėgomis, bet taip pat medinio ruošinio šoniniai paviršiai veikiami prie-šingomis kryptimis nukreiptomis trinties jėgomis. Tokiu būdu, medinio ruošinio 46 priešingi vertikalūs šoniniai paviršiai yra veikiami trinties jėgų frikcinių plokščių 47 ir 48 pasislinkimo kryptimi, o ruošinio priešingi horizontalūs šoniniai paviršiai veikiami priešingomis kryptimis nukreiptomis trinties jėgomis stacionarių frikcinių plokščių arba elementų 30 ir 37 dėka. Vadinasi, medinis ruošinys 4 6 suspaudžiamas kombinuoto suspaudimo jėgų, veikiančių ruošinio priešingus galinius paviršius, veikimo dėka, todėl -įmanoma pasiekti tolygų ruošinio suspaudimą jo ilgiu, jei tai būtina. Ruošinio skirtingų išilginių dalių suspaudimas gali būti valdomas reguliuojant suspausto oro slėgimą, tiekiamo i, žarnos sekcijas 54 ir 55, ir/arba parenkant tinkamas medžiagas paviršių formavimui, galinčias išlaikyti ruošinį frikcinėse plokštėse ir frikciniuose
[0042] ■elementuose. Be to, suspaudžiančios trinties jėgos gali būti keičiamos, keičiant ruošinio sukabinimo paviršių šiurkštumą arba glotnumą frikcinėse plokštėse ir ele-mentuose. Pavyzdžiui, frikcinės plokštės 47 ir 48 gali būti pagamintos iš aliuminio, o frikcinė plokštė 30 ir frikcinis elementas 37 gali būti pagaminti iš nerū-dijančio plieno. Trinties jėgos gali kisti bet kurios frikcinės plokštės arba elementų ilgiu, kad užtikrinti ruošinio tam tikrų paviršiaus plotų susikabinimą su iškyšuliais, padidinančiais trintį, tokiais, kaip dan-tytieji iškyšuliai arba šiurkštumai ir/arba įvedant trintį sumažinančias medžiagas, tokias, kaip talkos milteliai arba teflonas, į kai kurias zonas, to rezultate medinio ruošinio 46 suspaudimas gali kisti ruošinio ilgiu, jei tai būtina. Toks ruošinio suspaudimo kitimas gali būti taip pat pasiekiamas tam tikrų
[0043] išilginių ruošinių dalių įkaitinimo dėka prieš ir/arba ruošinio suspaudimo metu.
[0044] Ruošinio 46 išilginio suspaudimo metu skerspjūvio dy-džiai didės, o tamprūs pripučiamieji žarnos sekto-riai 54 ir 55 netrukdo tokiam skerspjūvio dydžio kitimui. Suspausto oro, tiekiamo i, žarnos sektorius, slėgimas gali kisti skirtinguose žarnos sektoriuose suspaudimo metu, jei tai būtina. Jei prispaudimo plokš-tė 20 buvo perstumta tam tikru atstumu erdvėje tarp stacionarių viršutinių ir apatinių frikcinių plokš-čių 30 ir 37 bei tarp atraminių ir prispaudimo plokš-čių 30 ir 31 ir atraminis ruošinys 46 buvo sutrumpintas ji, veikiančių suspaudimo jėgų dėka, tai suspausto oro, tiekiamo i, žarnos sektorius, slėgimas gali būti suma-žintas ir, galų gale, visai išjungtas prispaudimo plokštės 20 atpalaidavimui dėka plokščių 30, 31, 33 ir 37, kurios dabar neišlaikomos mediniu ruošiniu 46, galinių dalių išlinkimo vidun. Pripučiamos žarnos 32 ir 34 gali būti padalintos i didesni, kieki, išilginių sek-torių, kuriais ruošinio 46 skersinis suspaudimas gali būti valdomas tiksliau.
[0045] Būtina suprasti, kad ruošinio 46 suspaudimo išilgine kryptimi laipsnis priklauso, tokiu būdu, nuo suspau-džiamos medžiagos rūšies ir nuo reikalaujamų galutinio produkto išlinkimo charateristikų. Buvo pastebėta, kad, jei būtinas iš esmės tolygus ruošinio suspaudimas ilgiu, tai jis turi būti sutrumpintas iki 75-80 % jo pradinio ilgio, o suspaudimas turi būti atliekamas ilgą laiko tarpą, maždaug 15-30 min.
[0046] Kaip buvo pažymėta aukščiau, medini, ruošini, 46 galima išlaikyti įkaitintą iki 80°C suspaudimo metu elekt-rinės įkaitinimo priemenės 61 dėka. Kuomet ruošinys 4 6 suspaudžiamas iki butinio dydžio, jis gali būti atlais-vintas presformoje ir ataušintas suspaustame būvyje. Toks atvėsinimas gali būti atliktas aušinančios terpės cirkuliacijos per kiaurymes arba kanalus 63, sufor-muotus pagrindinėse plokštėse 59, dėka. Kuomet suspaustas ir atvėsintas ruošinys išimamas iš įtaiso, jo ilgis tampa maždaug 20 % mažesniu jo pradinio ilgio atžvilgiu ir ruošinys išlaikys ši, ilgi, ir išliks plastiniame būvyje ir po to, kai jis bus išdžiovintas. Išdžiovintas ruošinys gali būti nupjautas ir/arba apdirbtas, suteikiant jam pageidaujamą formą, o forma gali būti keičiama kelis kartus. Medinis ruošinys vis dar pasižymi geru tvirtumu, taip pat kai kuriuo formos stabilumu.
[0047] Alternatyviai, suspaudimo jėgos, veikiančios suspaustą ruošini, 46 presformos 10 viduje, gali būti pašalintos tuo metu, kuomet ruošinys dar yra įkaitintas. Šiuo atveju suspaustas ruošinys 46 išplečiamas ašine kryptimi, jei jis nespaudžiamas, o ruošinio ilgio suma-žėjimas tesudarys tik 3-5 % jo pradinio ilgio. Ruošinys išlaiko plastini, būvi, tol, kol vandens kiekis neviršys 20 %. Toks ruošinys gali būti nupjautas arba jam su-teikiamas pageidaujamas dydis ir/arba galutinai išlenk-tas ir išdžiovintas. Buvo pastebėta, kad plastiškumo modulis šiek tiek sumažėjo. Pavyzdžiui, suspaustas ruošinys 46 gali būti supjaustytas i, kelias dalis, tokias kaip juostos arba furnitūrinės detalės, kurios atskirai apdirbamos ir išlenkiamos. Po to, kai ruošinys ar jo dalys galutinai suformuojamos, jos išdžiovinamos ir galutinė forma tampa pastovia. Džiovinimo procesas atliekamas presformoje arba įtaise, kuriame ruošinys išlenkiamas arba deformuojamas.
[0048] Išsireiškimas, kad ruošinys yra "plastiniame" būvyje reiškia, kad ruošinys gali būti išlenktas arba defor-muotas į naują pastovią formą, pavyzdžiui, rankiniu būdu arba išlenkiančio įtaiso pagalba.
[0049] Po to, kai ruošinys suspaudimo dėka pasiekė plastini, būvį, šis būvis išlaikomas tol, kol situacija nekinta. Tokiu būdu, jei ruošinys buvo suspaustas išilgine kryptimi ir suspaudimo jėgos buvo pašalintos, kuomet ruo-šinys dar buvo įkaitintas, vandens kiekis jame išliks, o jei ruošinys buvo atvėsintas išilginio suspaudimo būvyje ir po to išdžiovintas, jis bus sausas.
[0050] Pav. 1 pavaizduoto įtaiso darbas toks, kaip slegiamo skysčio tiekimas į hidraulinį cilindrą 18 ir suspausto oro tiekimas į skirtingus žarnos sektorius 54 ir 55, gali būti valdomas iš anksto užprogramuotu elektroninio valdymo bloku 68, turinčio tokią klaviatūrą, kad įvairi informacija, pavyzdžiui, apie įkaitinamos medienos rū-šį, galėtų būti įvesta į valdymo bloką.
1. Medinio ruošinio suspaudimo būdas, ruošini, su-spaudžiant priešingomis kryptimis nukreiptomis jėgomis, susidedančiomis iš priešingomis kryptimis nukreiptų trinties jėgų, veikiančių ruošinio šoninio paviršiaus dalis ir tuo pat metu užkertančių kelią ruoši. nio išlinkimui, besiskiriantis^ tuo, kad išilgai persidengiančias ruošinio šoninio paviršiaus dalis veikia priešingomis kryptimis nukreiptomis trinties jėgomis.
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad priešingus ruošinio galinius paviršius taip pat veikia priešingomis kryptimis nukreiptomis suspaudimo jėgomis.
3. Būdas pagal 1 arba 2 punktą, besiskiriantis tuo, kad tampriai veikia skersinėmis jėgomis ruošinio šoninius paviršius, kad išvengtų ruošinio išlinkimo.
4. Būdas pagal 1- 3 punktus, besiskiriantis tuo, kad šoninio paviršiaus persidengiančias dalis veikia priešingomis kryptimis nukreiptomis trinties jė-gomis, be to, kiekviena veikia, iš esmės, visu ruošinio ilgiu.
5. Būdas pagal 1- 4 punktus, besiskiriantis tuo, kad šoninio paviršiaus priešingų dalių porą minė-tomis priešingomis kryptimis veikia trinties jėgomis.
6. Būdas pagal 1- 5 punktus, besiskiriantis tuo, kad ruo- šinio šoninio paviršiaus dalis veikia trinties jėgomis, kintančiomis ruošinio išilgine kryptimi.
7. Būdas pagal 1-6 punktus, besiskiriantis tuo, kad ruošini, arba vieną ar daugiau išilgai išdėstytų jo sekcijų iš anksto apdirba prieš arba ruo-šinio suspaudimo metu, pavyzdžiui, šiluminiu, radio-banginiu arba mikrobanginiu spinduliavimu, matomos arba nematomos šviesos spinduliavimu, garais ir/arba chemikalais.
8. Būdas pagal 1-7 punktus, besiskiriantis tuo, kad minėtas ruošinio šoninio paviršiaus dalių parinktas zonas veikia padidintomis trinties jėgomis.
9. Būdas pagal 1-8 punktus, besiskiriantis tuo, kad ruošinys turi pailgą konstrukciją.
10. Pailgo medinio ruošinio suspaudimo įtaisas, turintis priemones (30, 37, 47, 48), kurių dėka ruošinio šo-ninio paviršiaus dalys yra veikiamos priešingomis kryptimis, nukreiptomis trinties jėgomis ruošinio šerdies arba pluoštų kryptimi, ir priemones (29,31,32,34), už-kertančias kelią ruošinio išlinkimui, besiskiriantis tuo, kad priemonės (30, 37, 47, 48), kurių dėka ruošinys yra veikiamas trinties jėgomis, yra pritaikytos susikabinimui trintimi su išilgai susiker-tančiomis ruošinio (46) šoninio paviršiaus dalimis.
11. Įtaisas pagal 10 punktą, besiskiriantis tuo, kad j i, sudaro priemonės (18, 20, 23), kurių dėka ruošinio (46) priešingi galiniai paviršiai yra veikiami priešingomis kryptimis nukreiptomis suspaudimo jėgomis.
12. Įtaisas pagal 10 arba 11 punktą, besiskiriantis tuo, kad j d, sudaro priemonė, nustatanti ruošinio (46) priėmimo kamerą, be to, kamera (10) yra sudaryta išilgai susikertančiomis šoninių sienelių (30, 37, 47, 48), galinčių pasislinkti kameros išilgine kryptimi, dalimis, priemonės (32, 33, 34, 35) šoninės sienelės dalių prispaudimui prie kameroje susikabinimo trintimi dėka patalpinto ruošinio (46), ir priemonės (18, 20) minėtų šoninės sienelės dalių abipusiam per-stūmimui taip, kad suspaudimo trinties jėgos veiktų medini, ruošinį.
13. Įtaisas pagal 11-12 punktus, besiskiriantis tuo, kad priemones, kurių dėka ruošinio prie-šingi galiniai paviršiai yra veikiami priešingomis kryptimis nukreiptomis suspaudimo jėgomis, sudaro ga-linės sienelės dalių (20, 23) , galinčių pasislinkti išilgine kryptimi, kamera ir įtampos jėgų (18) sukūrimo priemonė, kurių dėka, mažiausiai, viena galinės sie-nelės dalis yra veikiama suspaudimo jėgomis taip, kad perstumti sienelės dalis (20, 23) viena į kitą, be to, minėtos šoninės sienelės dalys (30, 37, 47) standžiai sujungtos arba sujungtos su pasislinkimo galimybe su kiekviena galinės sienelės dalimi, to rezultate abipusis galinės sienelės dalių perstūmimas įtampos jėgomis sukelia abipusį šoninės sienelės susikertančių dalių poslinkį.
14. Įtaisas pagal 10-13 punktus, besiskiriantis tuo, kad kiekviena minėta šoninės sienelės dalis (30, 37, 47, 48) ištęsta visu kameros ilgiu.
15. Įtaisas pagal 13 arba 14 punktą, besiskiriantis tuo, kad minėtos šoninės sienelės dalys (30, 37, 47, 48) yra išdėstytos poromis (30, 37 ir 47, 48) išilgai šoninės sienelės priešingų dalių, be to, kiekviena pora yra sujungta arba gali susijungti su kiekviena minėta galinės sienelės dalimi (20, 23).
16. Įtaisas pagal 14-15 punktus, besiskiriantis tuo, kad kamera yra sudaryta, iš esmės, minėtomis galinės ir šoninės sienelės dalimis.
17. Įtaisas pagal 12-16 punktus, besiskiriantis tuo, kad šoninės sienelės dalių prispaudimo trinties jėgų dėka prie ruošinio (46) priemonę sudaro tamprios priemonės (32, 34).
18. Įtaisas pagal 17 punktą, besiskiriantis tuo, kad tamprias priemones sudaro pripučiamos priemonės (32, 34) .
19. Įtaisas pagal 18 punktą, besiskiriantis tuo, kad pripučiamas priemones sudaro žarnos pavidalo priemonės (32, 34).
20. Įtaisas pagal 12-19 punktus, besiskiriantis tuo, kad sumažinanti trinti, tarpinė (51, 52) yra patalpinta tarp bet kurių pasislenkančių šoninės sie-nelės dalių ir šalia įtaiso stacionarių dalių (31, 32).
21. Įtaisas pagal 11-20 punktą, besiskiriantis tuo, kad priemonę, kurios dėka ruošinio galiniai paviršiai yra veikiami priešingomis kryptimis nukreiptomis jėgomis, sudaro hidraulinis cilindras arba dom-kratas (18) .
