[LT] Siūlomas oro, kūryklų dujų ir ekvivalentinės aplinkos valymo būdas ir prietaisas. Jame orą, kūryklų dujas arba ekvivalentinę aplinką nukreipia įkanalą arba analogišką priemonę, kur orą, kūryklų dujasarba ekvivalentinę aplinką jonizuoja, įelektrintas priemaišų daleles (7), esančias ore, kūryklų dujose arba ekvivalentinėje aplinkoje, pritraukia vienu ar keliais gaudymo paviršiais (2) ir nusodina ant jų. Orą, kūryklų dujas arba ekvivalentinę aplinką jonizuoja vienu ar keliais jonizuojančiais elektrodais (5), nukreiptais į gaudymo paviršių. Atstumą tarp jonizuojančio elektrodo arba ekvivalentinėspriemonės ir gaudymo paviršiaus reguliuoja 100-10000 mm ribose, o taip pat krūvų skirtumą tarp gaudymo paviršiaus ir įelektrintų priemaišų dalelių reguliuoja, reguliuodami įtampą, paduodamą tarp elektrodo ir gaudymo paviršiaus 100-250 kV ribose taip kad priemaišų dalelės gaudymo paviršių pasiektų jonų spinduliu.
[EN]
[0001] Pateikiamas išradimas priskiriamas prie oro, kūryklų dujų ir ekvivalentinės aplinkos valymo būdų ir prie-taisų tai atlikti, kur orą, kūryklų dujas ir ekvi-valentinę aplinką nukreipia į kanalą arba ekvivalentinę priemonę, atlieka jonizaciją, kurios metu įelektrintas priemaišų daleles, esančias ore, kūryklų dujose arba ekvivalentinėje aplinkoje pritraukia vienas ar keli gaudymo paviršiai dėl krūvių skirtumo, priversdami šias daleles nusėsti ant minėto paviršiaus (paviršių) ir kur orą, kūryklų dujas ir ekvivalentinę aplinką jonizuoja vieno ar kelių jonizuojančių elektrodų arba ekvivalen-tinių priemonių pagalba kurie yra nukreipti i, gaudymo paviršius. Didžiosios Britanijos patente Nr. 1238438 siūlomas dulkių dalelių pašalinimo iš oro būdas tunelyje ir prietaisas tai atlikti. Būde, pateikiamame minėtame patente, tunelyje įrengti elektrodai, į kuriuos paduodama aukšta įtampa. Elektrodai įelektrina esančias tunelio ore daleles, sukurdami elektrinį lauką tarp vidinės tunelio sienelės ir elektrodų. To pasėkoje įelektrintos dulkių dalelės yra pritraukiamos prie vidinių tunelio sienelių. Kai reikia pasiekti reikiamą oro išvalymo lygį-, orą turi labai stipriai jonizuoti tam, kad visos tunelyje esančios dalelės, būtų įelekt-rintos ir nusėstų susidurdamos su vidiniu sienelių paviršiumi. Be to reikia naudoti kelis elektrodus ir ilgą tunelį. SE paraiškoje Nr. 8501858-8 siūlomas būdas likviduoti arba sumažinti SOx ir NOx emisiją.
[0002] Pateikiamo išradimo tikslas yra pašalinti žinomos tech-nologijos trūkumus - padidinti valymo efektyvumą.
[0003] Siūlomas oro, kūryklų ir ekvivalentinės aplinkos valymo būdas charakterizuojamas tuo, kad atstumą tarp jonizuo-jančio elektrodo ir gaudymo paviršiaus reguliuoja 100-1000 mm ribose, o krūvių skirtumą tarp gaudyme pavir-šiaus ir įelektrintų priemaišų dalelių, reguliuoja, reguliuodami įtampą, paduodamą tarp elektrodų ir gaudymo paviršių 100-250 kV ribose taip, kad priemaišų dalelės gaudymo paviršių pasiektų jonų spinduliu ir nusėstų ant jo.
[0004] Tinkamiausi išradimo atlikimo varijantai pateikiami pa-pildomuose išradimo formulės punktuose.
[0005] Išradimu pasiekiami sekantys privalumai, lydinant su žinomais būdais:
[0006] - Sumažėja poreikiai priežiūrai ir remontui, nes gaudymo paviršius galima lengvai vandens srove nuplauti. - Orą galima valyti nepriklausomai nuo dalelių dydžių skirtumo, iki kol gauna švarias dujas. Išradimas leidžia pašalinti daleles, kurių dydis siekia iki 0,005 m ir dargi mažesnes.
[0007] Žemiau pateikiamas detalesnis išradimo aprašymas su pavyzdžiais -ir su nuorodomis i, pridedamus brėžinius.

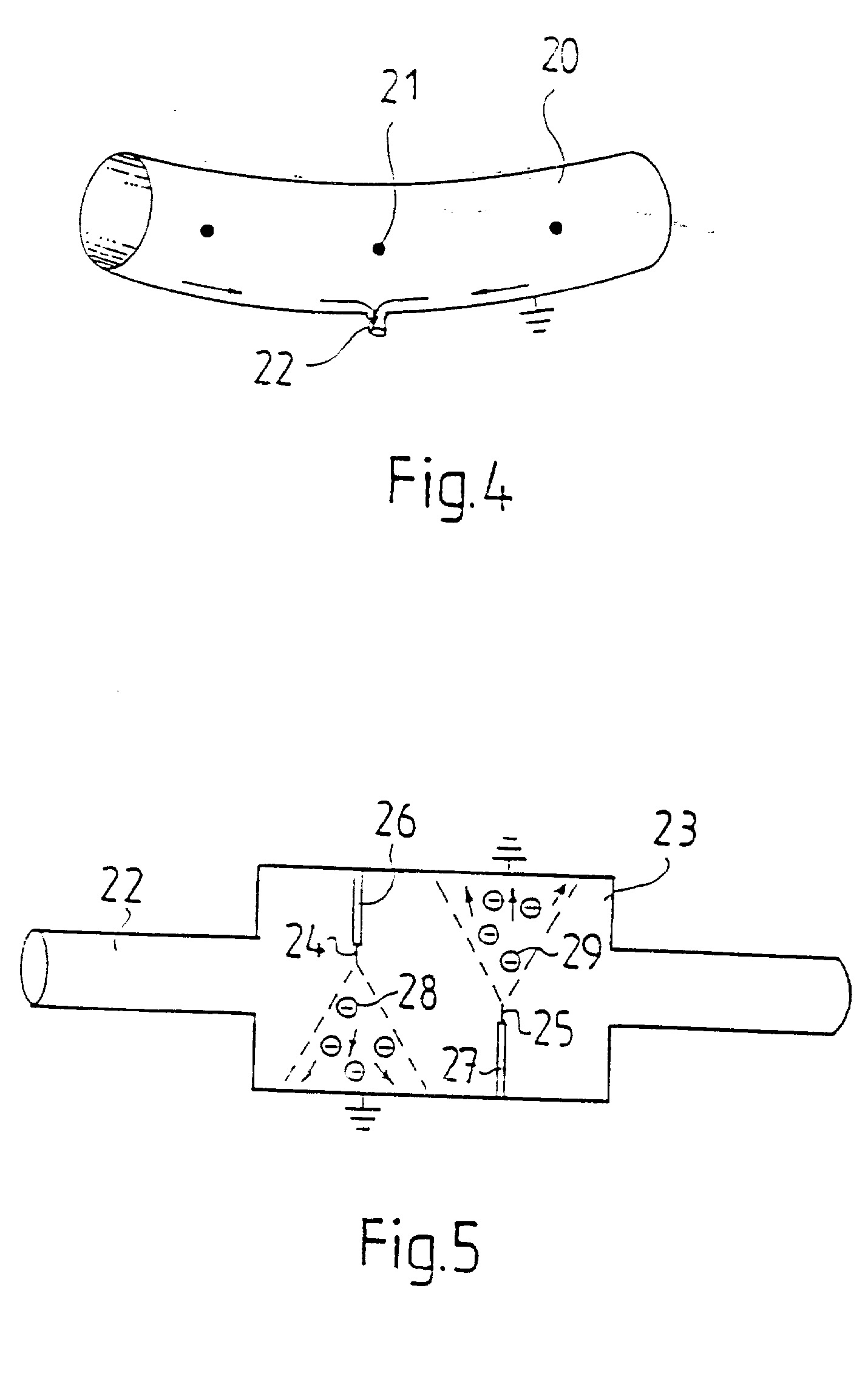

[0008] Pateikiami brėžiniai, kur Fig. 1 iliustruoja oro valymą kanale pagal išradime siūlomą būdą.
[0009] Fig. 2 taip pat parodomas oro valymas tunelyje arba
[0010] Fig. 3 iliustruoja sienelės, atliekančios gaudymo

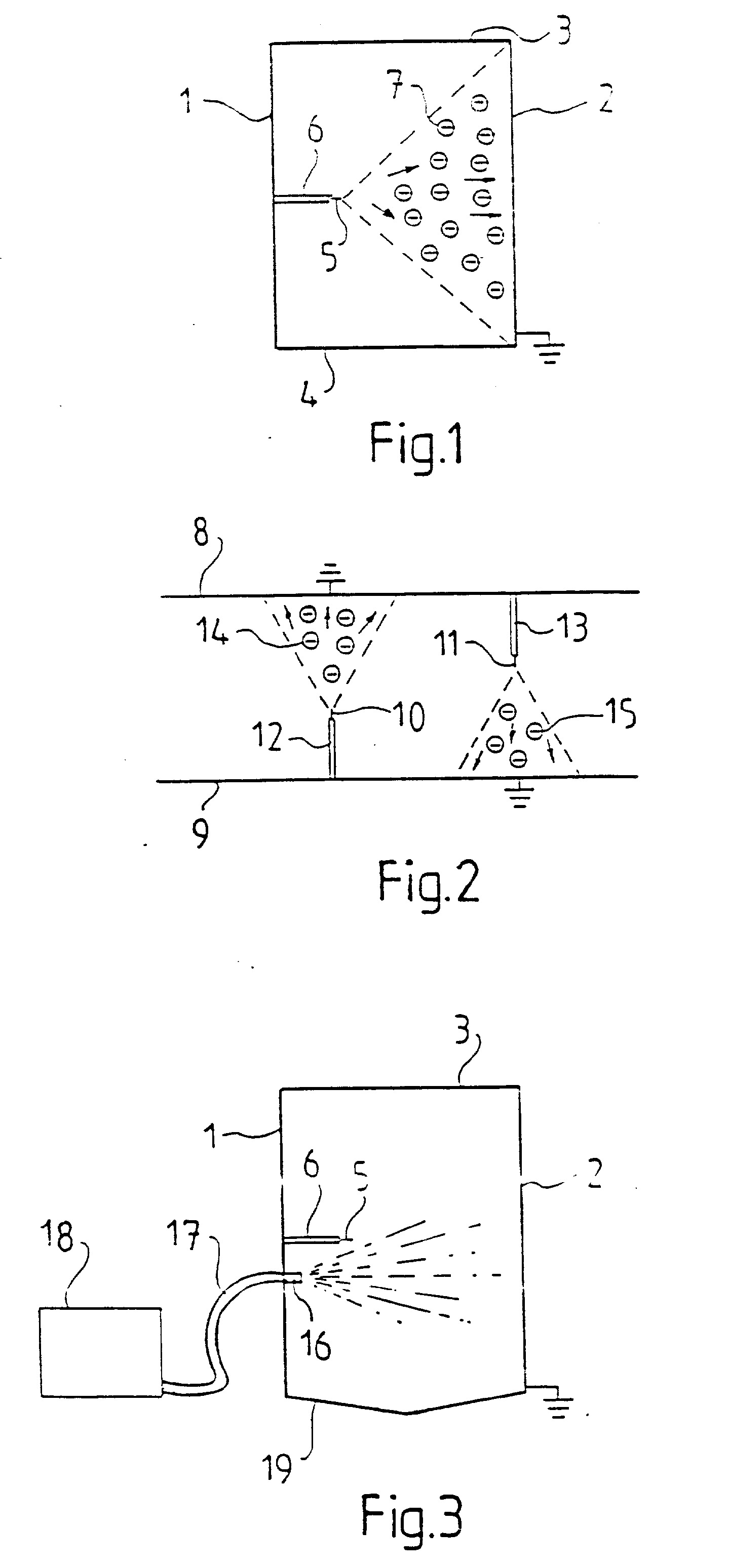

[0011] Fig. 8 parodytas oro surinkimo ir išleidimo prietaisas . Fig. 1 parodytas kanalas su šoninėmis sienelėmis 1 ir 2, viršutiniu perdengimu 3 ir žemutiniu perdengimu 4. Šviežią oro porciją, paduodamą į pastatą, arba orą, kuriam atliekama recirkuliaci ja, nukreipta i, kanalą, kad iš jo būtų pašalintos priemaišų dalelės. Norėdami išvalyti orą, jonizuoja jonizuojančiu elektrodu 5, įtvirtintu i, kronšteiną 6 ir sujungtu kabeliu su aukštos įtampos šaltiniu, kuris aptariamas žemiau. Jo-nizuojanti, elektrodą 5 nukreipia į priešingą sienelę 2, kuri yra įžeminta ir funkcionuoja kaip gaudymo pa-viršius. Įtampą, paduodamą į jonizuojantį elektrodą 5, kurį sudaro 100-250 kV, ir atstumą tarp jonizuojančio elektrodo ir šoninės sienelės reguliuoja taip, kad būtų sukuriamas kūgio formos jonų spindulys, parodytas punktyrine linija. Esant tokiai konstrukcijai, (nei-giamai) įelektrintos priemaišų dalelės 7 judės tiesiai prie šoninės sienelės 2 ir ant jos nusės dėl elektros krūvių skirtumo tarp dalelių ir sienelės. Jonų srovė gali praeitį pro sienelę kaip šaltas jonų srautas. Atstumas tarp jonizuojančio elektrodo ir gaudymo sie-nelės paprastai būna 100-1000 mm. Fig. 2 parodytas vaizdas iš viršaus kanale su įže-mintomis šoninėmis sienelėmis 8 ir 9 ir dviem jonizuo-jančiais elektrodais 10 ir 11, kurie įstatyti į kronš-teinus 12 ir 13. Šis prietaisas leidžia efektyviau valyti orą, kadangi pirmasis elektrodas 10 sukuria kūgio formos jonų spindulį ir priverčia priemaišų daleles 14 judėti prie sienelės 8 ir ant jos nusėsti, c antrasis elektrodas 11 sukuria jonų spindulį ir priverčia prie-maišų daleles 15 judėti prie priešingos sienelės 9, viso to pasėkoje yra efektyviai išvalomas oras per visą skersini, kanalo pjūvi,. Fig. 3 parodytas gaudymo paviršiaus 2 nuplovimas vandens srove. Vandeni, srove nukreipia i, minėtą paviršių iš tūtos 16, i, kurią per žarnelę 17 paduoda iš kon-teinerio 18. Žemutinis kanalo perdengimas 19 yra at-virkščios V formos, dėl to vanduo susikaupia perdengimo viduryje, iš kur ji, po to nukreipia, pavyzdžiui, į drenažo vamzdi,. Fig. 4 pavaizduotas vamzdžio formos valymo kanalas 20 su jonizuojančiais elektrodais 21. Kanalas yra kreiva-linijinis, dėl to vanduo po plovimo gali ištekėti per kiaurymę 22, kaip parodyta strėlėmis. Fig. 5 parodytas vamzdžio formos valymo kanalas, turin-tis praplatėjimą 23, tarnaujanti, sulėtinti praeinanti, per vamzdi, oro srautą, be to praplatintos dalies sie-nelės atlieka gaudymo paviršių funkciją. Praplatintoje dalyje išdėstyti jonizuojantys elektrodai 24 ir 25, įtvirtinti i, .kronšteinus 26 ir 27, esančius priešingose sienelėse. Priemaišų dalelės 28 ir 29 juda link gaudymo paviršių, kaip parodyta aukščiau. Fig. 6 parodytas spiralinis vamzdis 30 su jonizuo-jančiais elektrodais 31 ir 32, įtvirtintais i kronš-teinus 33 ir 34. Priemaišų dalelės nusėda ant įžemintos vamzdžio 30 sienelės. Spiralinio vamzdžio plovimui pa-naudotas vanduo išteka iš apatinio vamzdžio galo, kaip parodyta strėlėmis. Fig. 7 parodyta maitinimo bloko schema, iš kurio paduodama įtampa į jonizuojančius elektrodus. Bloką sudaro aukštos ir žemos įtampos blokai 37 ir 38, mai-tinami tinklo įtampa Vin, pavyzdžiui 220. Aukštos ir žemos įtampos blokai valdo platumo-dažnumo moduiia-

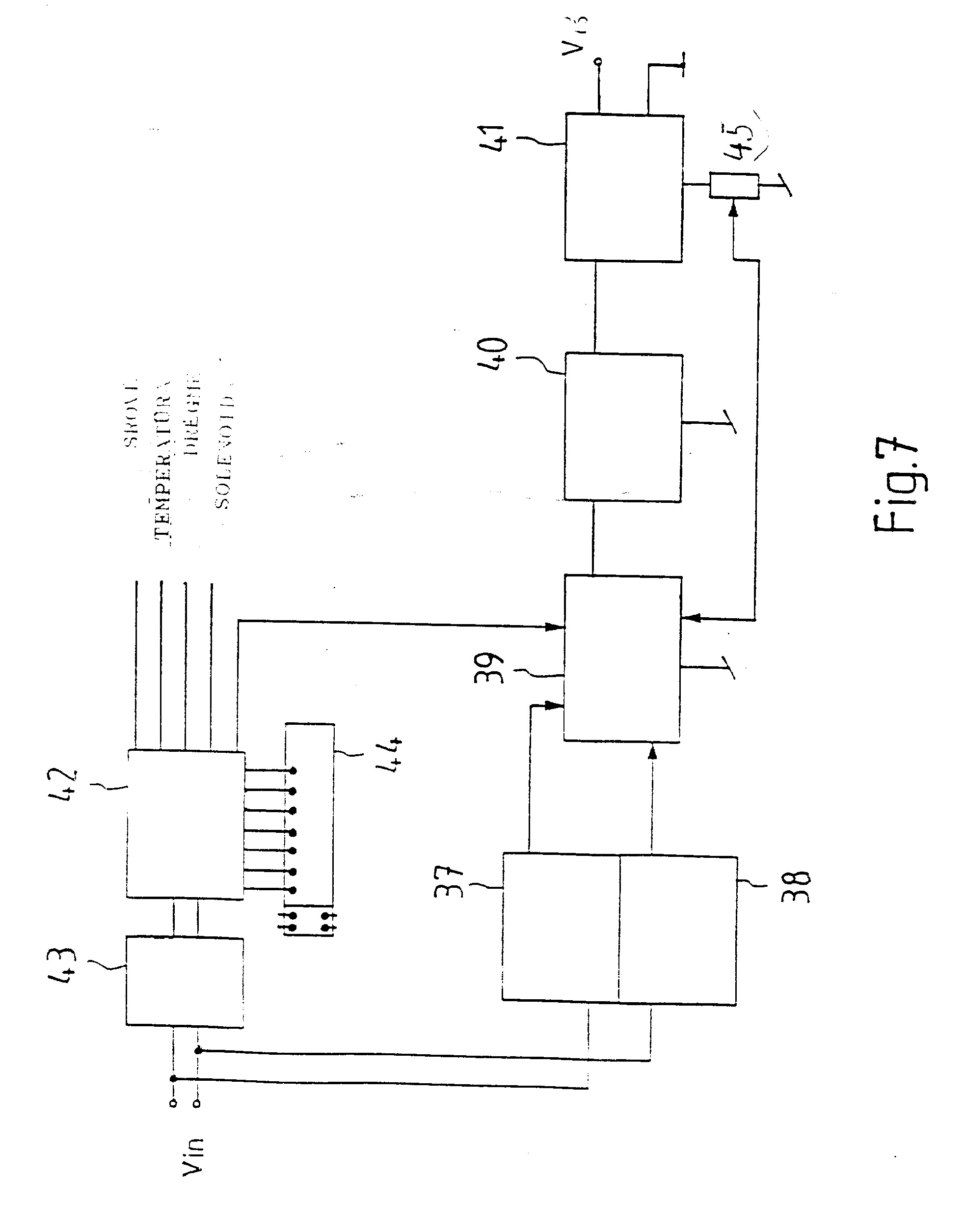

[0012] toriaus 39 darbą. Platumo-dažnumo moduliatoriaus išėji-mas sujungtas su aukštos įtampos transformatoriaus 40 pirmine apvija, o transformatoriaus išėjimas sujungtas su aukštos įtampos kaskadu 41, kurio išėjimo įtampa Vlš paduodama į jonizuojančius elektrodus. Tinklo įtampa taip pat maitina kontrolinio signalinio bloko 43 (mik-roprocesoriaus) maitinimo bloką 42. Su kontroliniu signaliniu bloku (mikroprocesoriumi) sujungti elementai, jautrūs jonizuojančiai srovei, temperatūrai kanale ir drėgmei ir solenoidui, reguliuojančiam pratekančią per tūtą vandens srovę. Jautrūs elementai paduoda sig-nalą į signalizatorių 44, kuriame atsiranda šviesos signalas, o taip pat sulaikymo signalą i, moduliatorių, nutraukiantį įtampos padavimą. Išėjimo įtampą Viš reguliuoja reguliuojančiu elementu 45.

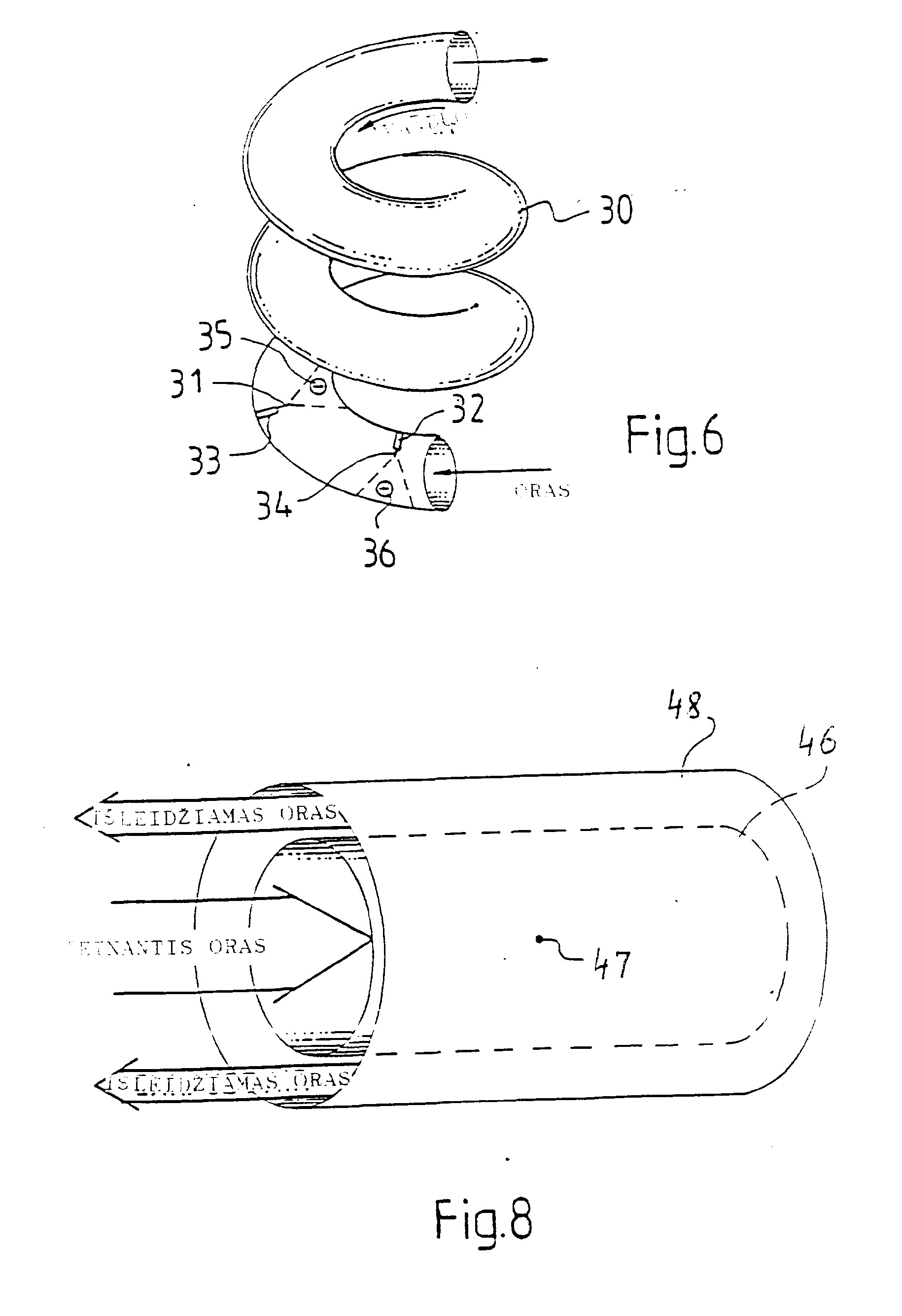

[0013] Fig. 8 parodytas vamzdžio formos kanalas 46, skirtas valyti orą, kuriame įtaisyti jonizuojantys elektrodai 47, taip kaip aukščiau nurodyta. Valymo kanalas yra įreng-tas viduje kanalo išleidžiančio orą 48, todėl šio prie-taiso veikimas primena šilumokaičio darbą.
[0014] Šios technikos srities specialistui savaime aišku, kad anksčiau pateikti pavyzdžiai neriboja kitokių išradimo įgyvendinimo varijantų, jei neišeina iš požymių, į kuriuos pretenduojama, rėmų. Vietoje įžemintų gaudymo paviršių galima naudoti gaudymo paviršių su krūviu, priešingu jonų krūviui.
1. Oro, kūryklų dujų ir ekvivalentinės aplinkos valymo būdas, kuriame orą, kūryklų dujas arba ekvivalentinę aplinką nukreipia į kanalą arba analogišką priemonę, kur orą, kūryklų dujas arba ekvivalentinę aplinką jonizuoja vienu ar keliais jonizuojančiais elektrodais (5, 10, 11, 21, 24, 25, 31, 32, 47) arba ekvivalen-tinėmis priemonėmis, įelektrintas priemaišų daleles (7, 14, 15, 28, 29, 35, 36), esančias ore, kūryklų dujose arba ekvivalentinėje aplinkoje, pritraukia vienu ar keliais gaudymo paviršiais (2, 8, 9, 20, 23, 30, 46) ir nusodina ant jų, besiskiriantis tuo, kad atstumą tarp jonizuojančio elektrodo ir gaudymo pa-viršiaus reguliuoja 100-1000 mm ribose, o krūvių skir-tumą tarp gaudymo paviršiaus ir įelektrintų priemaišų dalelių reguliuoja, reguliuodami įtampą, paduodamą tarp elektrodų ir gaudymo paviršiaus 100-250 kV ribose taip, kad priemaišų dalelės gaudymo paviršių pasiektų jonų spinduliu.
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad įelektrintas priemaišų daleles, esančias ore, kūryklų dujose ir ekvivalentinėje aplinkoje, pritraukia vidinėmis kanalo sienelėmis.
3. Prietaisas atlikti būdą pagal 1 ir 2 punktus, suda-rytas iš kanalo arba analogiškos priemonės, kuriame įtaisyti vienas ar keli jonizuojantys elektrodai (5, 10, 11, 21, 24, 25, 31, 32, 47) arba ekvivalentinės priemonės, nukreipti į gaudymo paviršius (2, 8, 9, 20,
23, 30, 46) ir prijungti prie aukštos įtampos šaltinio, besiskiriantis tuo-, kad turi reguliuojamą aukštos įtampos šaltinį, o atstumas tarp elektrodo ir gaudymo paviršiaus gali būti keičiamas.4. Prietaisas pagal 3 punktą, besiskiriantis tuo, kad jame įrengta priemonė (16-18) valyti gaudymo paviršių.5. Prietaisas pagal 3 ir 4 pumktus, besiskiriantis tuo, kad kanalas (20) turi kiaurymę (22) apatinėje dalyje didžiausio kreivumo taške.6. Prietaisas pagal 3-5 punktus, besiskiriantis tuo, kad kanale padarytas praplatėjimas (23), kuriame įrengti elektrodai.7. Prietaisas pagal 3 punktą, besiskiriantis tuo, kad kanalas (30) yra spiralinis visas arba iš dalies.8. Prietaisas pagal 3 punktą, besiskiriantis tuo, kad valymo kanalas (46) yra įrengtas viduje kanalo, išleidžiančio orą (48).9. Prietaisas pagal 3-8 punktus, besiskiriantis tuo, kad aukštos įtampos šaltinį sudaro aukštos ir žemos įtampos blokai (37, 38), kurių įėjimai prijungti prie tinklo, o išėjimai per piatumo-dažnumo mo-duliatorių (39) ir aukštos įtampos transformato-rių (40), prie aukštos įtampos kaskado (41), sujungto su reguliuojančiu elementu (45), kurio reguliavimo kon-taktas prijungtas prie piatumo-dažnumo moduliatoriaus įėjimo, be to aukštos įtampos kaskado išėjimas yra aukštos įtampos šaltinio išėjimas.10. Prieta.. :as p 7a 1 9 punktą, besiskiriantis t. , į jį įeina kontrolinis signalinis blokas (42), ga_L_. Ltis reaguoti į drėgmės, temperatūros ar jonų s vė: .š jonizuojančio elektrodo ar ekvi-valentinės prier nės leidžiamų ribų viršijimą.
4. Prietaisas pagal 3 punktą, besiskiriantis tuo, kad jame įrengta priemonė (16-18) valyti gaudymo paviršių.5. Prietaisas pagal 3 ir 4 pumktus, besiskiriantis tuo, kad kanalas (20) turi kiaurymę (22) apatinėje dalyje didžiausio kreivumo taške.6. Prietaisas pagal 3-5 punktus, besiskiriantis tuo, kad kanale padarytas praplatėjimas (23), kuriame įrengti elektrodai.7. Prietaisas pagal 3 punktą, besiskiriantis tuo, kad kanalas (30) yra spiralinis visas arba iš dalies.8. Prietaisas pagal 3 punktą, besiskiriantis tuo, kad valymo kanalas (46) yra įrengtas viduje kanalo, išleidžiančio orą (48).9. Prietaisas pagal 3-8 punktus, besiskiriantis tuo, kad aukštos įtampos šaltinį sudaro aukštos ir žemos įtampos blokai (37, 38), kurių įėjimai prijungti prie tinklo, o išėjimai per piatumo-dažnumo mo-duliatorių (39) ir aukštos įtampos transformato-rių (40), prie aukštos įtampos kaskado (41), sujungto su reguliuojančiu elementu (45), kurio reguliavimo kon-taktas prijungtas prie piatumo-dažnumo moduliatoriaus įėjimo, be to aukštos įtampos kaskado išėjimas yra aukštos įtampos šaltinio išėjimas.10. Prieta.. :as p 7a 1 9 punktą, besiskiriantis t. , į jį įeina kontrolinis signalinis blokas (42), ga_L_. Ltis reaguoti į drėgmės, temperatūros ar jonų s vė: .š jonizuojančio elektrodo ar ekvi-valentinės prier nės leidžiamų ribų viršijimą.
