[LT] Išradimas priklauso radijo technikai. Įrenginys sudarytas iš diferencialinio transformatoriaus (1), kurio apvijų pirmieji galai priešpriešiais sujungti į bendrą tašką (A) - apvijų priešpriešinio sujungimo tašką, prie kurio tiesiai prijungtas elektromagnetinių virpesių generatorius (2). Prie diferencialinio transformatoriaus (I) apvijų galų (B), (B') prijungti žeminančių autotransformatorių (3), (4) apvijų pirmieji galai, kurių antrieji galai sujungti tarpusavyje ir su korpusu. Nuo žeminančių autotransformatorių (3), (4) apvijų padarytos atšakos, prie kurių prijungtos apkrovos.
[EN] The invention relates to radio engineering. A device comprises a differential transformer (1), the first ends of its windings are oppositely connected to a common point (A) - an opposite connection point of the windings, to which an electromagnetic oscillation generator (2) is directly connected. To the ends (B,B') of the windings of the differential ransformer (1) the first ends of the windings of step-down transformers (3,4) are connected, and their second ends are connected together and with a frame. Taps are made from the windings of the step-down transformers(3,4), to which load is connected.
[0001] Išradimas priklauso radijo technikai, būtent elekt-romagnetinių virpesių generatoriaus galingumo dalik-liams.
[0002] Žinomas įrenginys-televizijos daliklis YTP-2.K2, skirtas dviejų imtuvų pajungimui prie vieno kolektyvi-nio televizijos priėmimo tinklo abonentinės atšakos. Įrenginį sudaro žeminantis autotransformatorius, kurio vienas apvijos galas sujungtas su įėjimo signalo šalti-niu (elektromagnetinių virpesių generatoriumi), o kitas su korpusu. Atšaka nuo žeminančiojo autotransforrnato-riaus apvijos sujungta su diferencialinio transformatoriaus dviejų priešpriešiais sujungtų apvijų tašku ir su vienu kondensatoriaus išvadų, kurio kitas išvadas sujungtas su korpusu. Tarp antrųjų diferencialinio trans-^ formatoriaus apvijų išvadų yra įjungta varža, o prie ap-vijų galų prijungtos apkrovos. Elektromagnetinių virpe-sių generatorius su vidaus varža generuoja virpesius, kurių galingumas per žeminantį autotransformatorių pasiduoda į bendrą priešpriešiais sujungtų diferencialinio transformatoriaus apvijų tašką. Žeminanti n autotransformatorius elektromagnetinių virpesių generatoriaus varžą dydžio R transformuoja į dydį R/2, nepakeisdamas galingumo F. Diferencialinis transformatorius elektromagneti-nių virpesių galingumą dydžio P padalina į dvi lygias
[0003] dalis dydžio P/2 ir paduoda į apkrovas, vienu metu transformuodamas taško, į kurį priešpriešiais sujung-tos diferencialinio transformatoriaus apvijos, varža iki dydžio R į apkrovas, (žr. iig.CITOpT. CKOO
[0004] On/ICaHKP !-I ySHC T"j}VKUHH HO 3KCnJIVaTaUHH . y C TpOC T 30
[0005] T6jis3ii3i-'iOHKOe pa3B6T3HTejibH0e r. j-enhhrpaji,
[0006] 3830P, ">i3MepMTeJIb" ) •
[0007] Žinomo įrenginio trūkumas yra mažas jo plačiajuos-tiškumas, tik 3-4 oktavos, bei didelis diskretinių elementų skaičius.
[0008] Išradimo tikslas - įrenginio plačiajuostiškumo pa-didinimas ir gamybos technologinio proceso supaprasti-nimas .
[0009] Nurodytas tikslas pasiekiamas tuo, kad elektromag-netinių virpesių generatoriaus galingumo daliklyje, sudarytame iš diferencialinio transformatoriaus, žemi-nančio auto transformatoriaus, prie diferencialinio transformatoriaus apvijų pirmųjų priešpriešiais sujung-tų galų taško tiesiai prijungtas elektromagnetinių vir-pesių generatorius, o prie diferencialinio transformatoriaus apvijų antrųjų galų prijungti žeminančių auto-transformatorių apvijų pirmieji galai, kurių antrieji galai sujungti tarpusavyje ir su korpusu, o prie jų atšakų prijungtos apkrovos.

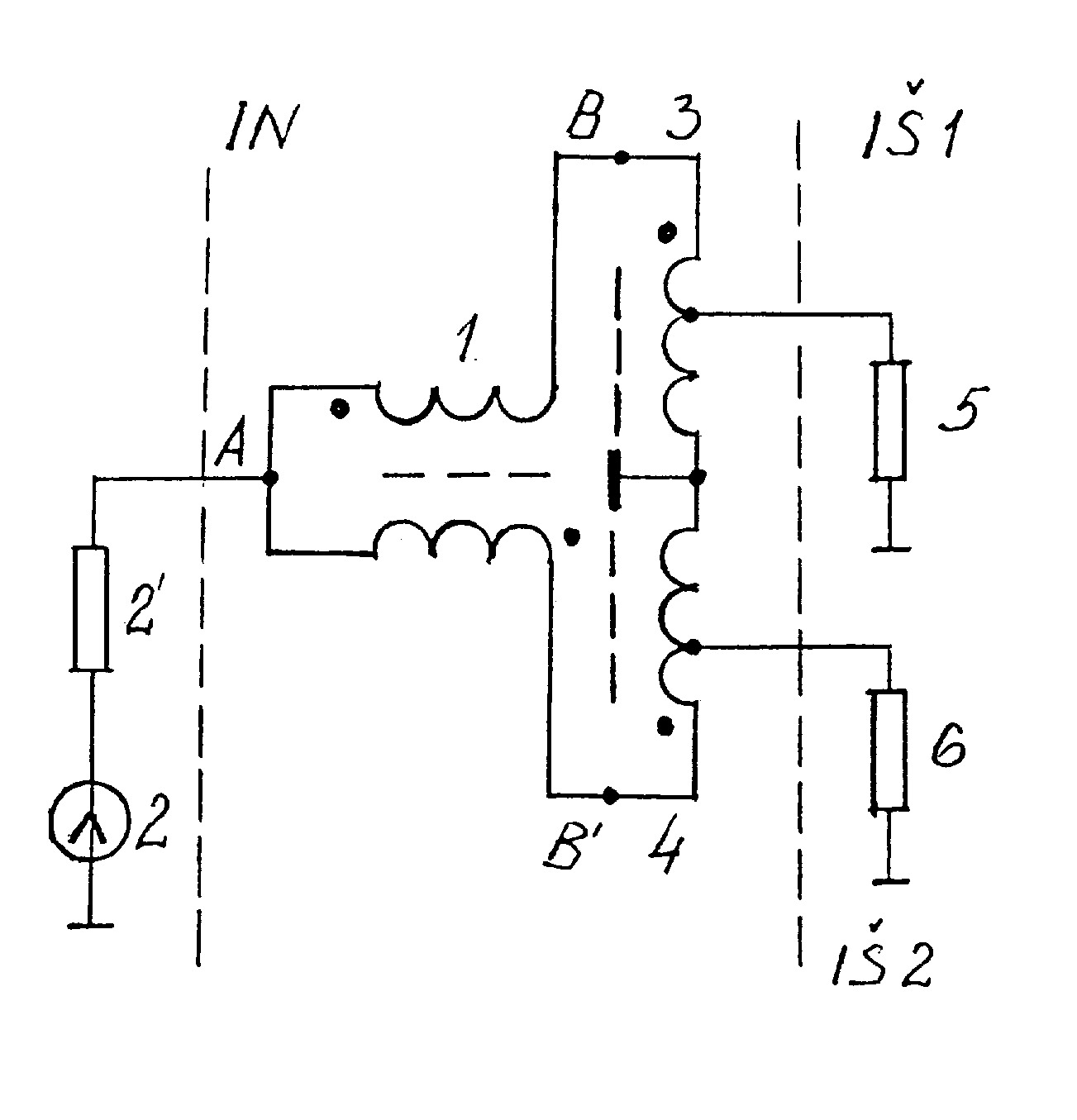

[0010] Išradimas iliustruojamas brėžiniu - elektromagneti-nių virpesių generatoriaus, galingumo daliklio principi-ne schema.
[0011] Elektromagnetinių virpesių galingumo daliklį sudaro diferencialinis transformatorius I, kurio apvijų pirmieji galai priešpriešiais sujungti į bendrą tašką A - ap-vijų priešpriešinio sujungimo tašką, prie kurio prijungtas tiesiai elektromagnetinių virpesių generatorius 2 (įėjimo signalo šaltinis). Prie diferencialinio transformatoriaus I apvijų galų B, B' prijungti žeminančių auto transformatorių 3, 4 apvijų pirmieji galai, kurių antrįsji galai sujungti tarpusavyje ir su korpusu. Nuo žeminančių auto transformatorių 3, 4 apvijų padarytos atšakos, prie kurių prijungtos apkrovos 5, 6.
[0012] Elektromagnetinių virpesių generatorius 2 su vidaus varža 2' dydžio R generuoja virpesius, kurių galingumas dydžio P tiesiai pasiduoda į diferencialinio transformatoriaus apvijų priešpriešinio sujungimo tašką A ir tuo būdu galingumą dydžio P padalina į dvi lygias dalis dy-džio P/2 taškuose B, B', vienu metu transformuodamas elektromagnetinių virpesių generatoriaus vidaus varžą
[0013] 3, 4 elektromagnetinių virpesių galingumus P/2 paduoda į apkrovas 5> 6, vienu metu transformuodami varžas dy-džio 2R į dydį R į apkrovas 5, 6. Tuo būdu įrenginys elektromagnetinių virpesių generatoriaus galingumą P įėji-me IK padalina į dvi lygias dalis išėjimuose IŠI,'IŠ2 be varžų transformacijos, kas labai svarbu naudojant įren-ginį koaksialiniuose traktuose su pastovia bangine varža.
[0014] Pareiškiamas įrenginys, palyginus j j su žinomu, turi eilę privalumų. Įrenginio schemai taškuose B, B' nereika-lingi diskretiniai kondensatoriai, nes esant šių taškų traktuose banginei varžai W=2R, ji nesunkiai realizuoja-ma konstrukciniu sprendimu iš parazitinių montažo induk-tyvumų ir talpumų, tam nenaudojant diskretinių elementų. Įrenginio konstrukcijai nereikalingas balastinis rezisto-rius išrišimo tarp diferencialinio transformatoriaus iš-ėjimų padidinimui, kadangi jo funkciją atlieka du iden-tiški specialiu būdu sujungti žeminantys autotransformatoriai. Transformatorių šerdys pagamintos iš fe'rito, kad užtikrinti}, optimalų transformatorių apvijų induktyvumą plačioje dažnių juostoje, nes didėjant dažniui mažėja ferito elektromagnetinė skverbtis ir tuo pačiu mažėj"a transformatorių vijų induktyvumas, kas būtina plačiajuos-tiškumui pasiekti. Tokiu būdu, pareiškiamu elektromagneti-nių virpesių generatoriaus galingumo dalikliu pasiekiamas 7-8 oktavų plačiajuostiškurnas.
Elektromagnetinių virpesių generatoriaus galingumo daliklis, sudarytas iš diferencialinio transformatoriaus, žeminančio transformatoriaus, besiskiriantis tuo, kad prie diferencialinio transformatoriaus apvijų pirmųjų priešpriešiais sujungtų galų taško tiesiai prijungtas elektromagnetinių virpesių generatorius, o prie diferencialinio transformatoriaus apvijų antrųjų galų prijungti žeminančių autotransfor-matorių apvijų pirmieji galai, kurių antrieji galai sujungti tarpusavyje ir su korpusu, o prie jų atšakų prijungtos apkrovos.
