[LT] Preso rezervuaro membrana (1), skystomis ir kietoms medžiagoms skirti, turi dvi, atsuktas į torcines rezervuaro puses, pusskritulines dalis (2), ir surištą su jomis iš dviejų pusių, atitinkančią meždaug pusę rezervuaro šoninio paviršiaus, membranos dalį (8), kurios (2,8) yra sudarytos iš audinio (3,13), padengto iš dviejų pusių sintetine medžiaga, be to, pusskritulinės formos membranos dalys (2) yra suskirstytos į segmentus, kurių radialiai einančioms pusiaukampinėms yra lygegreti viena iš siūlų sistemų, sudaranti audinį (3).
[EN]
[0001] Šis išradimas aprašo preso membraną, skystoms ir kietoms medžiagoms skirti.
[0002] Yra žinoma membranų, kurios naudojamos, pavyzdžiui, me-chaniškai arba pneumatiškai valdomuose presuose (pavyz-džiui, Šveicarijos patentas Nr. 604841).
[0003] Presuojantis slėgis, kuri, sukelia suspaustas oras arba vanduo, slegia presavimo kameroje esančius vaisių arba uogų tarkius, be to, išspaustos sultys teka iš presavimo kameros drenažine sistema, sudaryta iš kanalų arba iš perforuotos rezervuaro sienelės.
[0004] Paprastai sulčių, gaunamų iš vaisių arba uogų tarkių, spaudimo ciklai yra kartojami po keletą kartų, be to, tarp presavimo ciklų ne iki galo išspausti vaisių arba uogų tarkiai yra purenami.
[0005] Presavimo kameroje slėgimui priimti ir jam perduoti vaisių ar uogų tarkiams arba kitoms medžiagoms iki šiol yra naudojama membrana iš verpalų arba panašių medžiagų sudaryto audinio,' kuris iš dviejų pusių yra padengtas sintetinės medžiagos sluoksniu. Siūlų sistemas, sudarytas iš dviejų apmatų ir ataudų, judėdamos nytys supina vienas su kitomis i, audeklą.
[0006] Siūlų susikryžiavimo vietose, siūlai iš dalies vieni kitus gaubia, todėl verpalai arba siūlai yra gaunami ne tiesūs, o išlinkę.
[0007] Taip suformuota audeklo struktūra gali būti ištempta, nes, veikiant tempimo apkrovai, siūlų išlinkimai tarsi išsitiesina. Be to, paaiškėjo, kad, veikiant jėgai įstrižai audinio apmatų ir ataudų, audinio matmenys yra nestabilūs, ir apkrovos veikia sinetinės medžiagos dangą, kuri yra visiškai netinkama šiam tikslui. Didelės tempiančios ir pjaunačios jėgos išardo ryšius tarp audinio ir dangos, todėl tarp sintetinės medžiagos sluoksnių susidaro burbulų pavidalo ertmės, kurių sie-nelės atsiskira nuo audinio ir nutrupa nuo pagrindinės medžiagos.
[0008] Vykstant tokiam procesui, membrana pasidaro visai netinkama, nes ji nebegali atlikti savo sandarinimo funk-cijos tarp slėgimo ertmės ir presavimo ertmės.
[0009] Šio išradimo tikslas - aukščiau minėto trūkumo paša-linimas, t.y. aprašyto tipo membranos sukūrimas, kurios patvarumas pažeidimams būtų iš esmės pagerintas.
[0010] Dėl to labai įtemptose membranos vietose atsiranda ga-limybė tam tikrais būdais ją sustiprinti tiek siūlų sistemos kryptinga orientacija, tiek ir naudojant pa-pildomą siūlų sistemą, priklausomai nuo apkrovos tipo ir krypties i, membraną.
[0011] Ypač tinkama yra tokia membrana, kuri yra pritvirtinta šoninio rezervuaro paviršiaus plokštumoje, statmenoje gulinčio cilindrinio rezervuaro ašiai, ir kuri turi mažiausiai pusės rezervuaro šoninio paviršiaus formą, kai atsuktoji i torcinę rezervuaro pusę pusskritulio pavidalo membranos dalis yra sudaryta iš kelių segmento pavidalo sričių, taip, kad viena iš audinį sudarančių siūlų sistema eina maždaug lygiagrečiai segmento pavidalo srities radialinei vidutinei pusiaukampinei. Kitaip sakant, membranos dalis, kuri atsukta į rezervuaro torcinę pusę, yra daugiausia apkraunama tempimo jėgomis, atsiradusiomis dėl slėgio, kurių kryptis eina maždaug statmenai rezervuaro sienelei, todėl tokia membrana turi žymiai geresnį deformacini, stabilumą. Jau esant dviems segmento pavidalo sritims, pasireiškia žymus membranos pusskritulių formos dalių susidėvėjimo pagerėjimas. Trys segmento pavidalo dalys dar labiau sustiprina šią membranos dalį.
[0012] Taip pat ant membranos galima pritvirtinti analogišką plėvelę, kurios siūlų sistema eina maždaug įstrižai membranos siūlų sistemai. Plėvelė yra tvirtinama pa-tikimais metodais, t.y. privirinant arba prisiuvant.
[0013] Be to, reikia atkreipti dėmesį, i, kurią membranos pusę, t.y. į išorinę arba vidinę, būtina uždėti šią papildomą plėvelę.
[0014] Plėvelė yra sudaryta iš dviejų pusskritulio formos da-lių, skirtų membranos torcinėms pusėms, tarp kurių yra numatyta dar viena membranos dalis, kuri uždengia maž-daug pusę rezervuaro formos. Visos membranos dalys kartu sudaro vonios pavidalo silfoną.
[0015] Sustiprintoje membranos dalyje plėveles geriausiai da-ryti plėvelių juostų pavidalo taip, kad jos galėtų išlaikyti membranos apkrovą. Pasirodo, kad ypač tiks-linga tokias papildomas plėveles naudoti ištraukiamų elementų ir/arba drenažinių elementų zonose.
[0016] Dėl nežymaus išilginio apmatų išsitempimo, palyginti su audinio ataudais, yra reikalinga, kad privirinamos plėvelės apmatai ant membranos būtų uždėti didžiausio jėgų poveikio kryptimi.
[0017] Kad membrana būtų optimaliai pritaikyta didelių apkrovų žalingai įtakai atlaikyti, membranos dalis, atsukta į šoninį rezervuaro paviršių, turi būti sustiprinta sin-tetinių medžiagų plėvelių dalimis, dengiančiomis bent dalį jos paviršiaus tokiu būdu, kad apmatai, t.y. plėvelės apmatų siūlai arba audinio verpalai, eitų maždaug įstrižai membranos siūlų sistemai, apmatams ir ataudams.

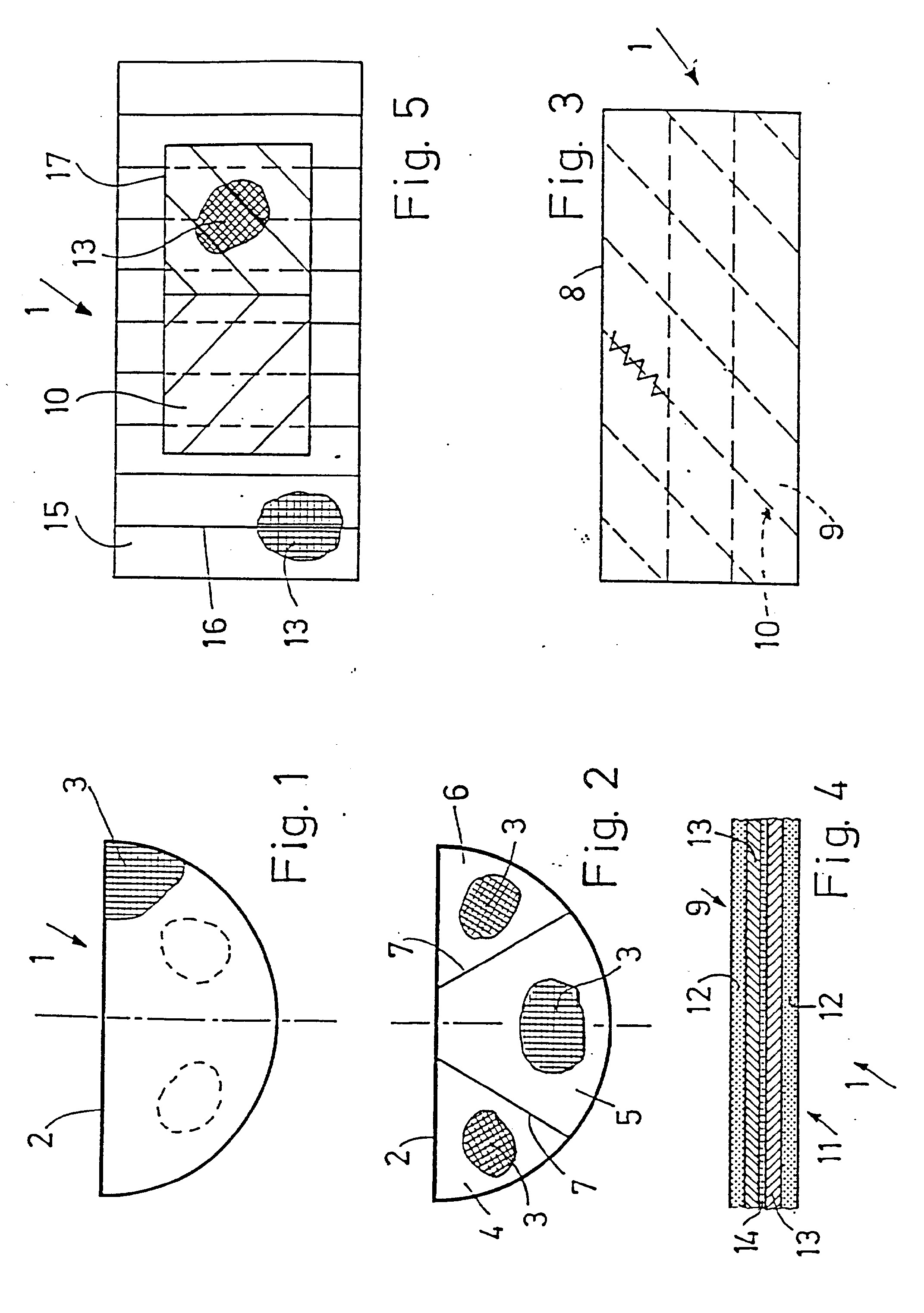

[0018] Smulkiau išradimo objektas aiškinamas toliau, patei-kiant jo realizacijos pavyzdžius, kurie parodyti brė-žiniuose . Fig. 1 - žinomos pusskritulinės membranos detalės, nukreiptos į rezervuaro galą, vaizdas, Fig. 2 - išradime aprašomos pusskritulinės membranos
[0019] detalės, nukreiptos i, rezervuaro galą, vaizdas,
[0020] Fig. 1 pavaizduota membrana 1, jau žinoma technikoje, kurios maždaug pusskritulio formos dalyje 2 yra pa-rodytas audinio, sudaryto iš apmatų ir ataudų, sluoksnis 3. Paveiksle galima matyti, kad maždaug ra-dialiniai veikiančias tempiančias ir pjaunačias jėgas, sukeliančias . ne per daug dideli, membranos ištempimą, audinys gali priimti tik horizontalia ir vertikalia kryptimi, o tuo metu didesnės segmentų zonos yra ap-kraunamos įstrižai audiniui ir jos yra pažeidžiamos, nes dangos sluoksnis nepakankamai išsitempia.
[0021] Sintetinės medžiagos sluoksniai atsiskiria nuo audinio pūslėmis (žr. užštrichuotus laukus), kurie po to nutrupa nuo membranos.
[0022] Tai suprantant, būtų pageidautina, kad šios membranos dalies siūlų sistema turėtų radialiai išdėstytus apmatų siūlus. Tačiau toks siūlų išdėstymo būdas yra ne-įmanomas technologiškai, todėl reikia rasti beveik ly-giavertų kompromisinį sprendimą.
[0023] Fig. 2 parodyta praktiškai realizuojama forma. Čia pusskritulinė membranos 2 dalis padalinta i, kelis segmentus 4, 5 ir 6, be to, būtina atkreipti dėmesį, kad siūlės 7, jungiančios segmentus 4, 5 ir 6, jas siuvant nesueitų i, vieną tašką (i, centrą) . Dėl membranos dalies 2 skirstymo į kelis segmentus, tapo įmanoma juos išdėstyti taip, kad viena iš siūlų sistemų, geriausiai apmatai, būtų maždaug radialiai nukreipta centro kryptimi. Taip darant, membranos dalyje 2 jėgos eina daugiausiai siūlų sistemos kryptimi ir koncentruojasi maždaug apie segmento radialinę pusiaukampinę. Fig. 3 pavaizduota sutvirtintos membranos 1 kita realizacijos forma, kurios dalis 8, atsukta i, preso cilindrinio rezervuaro šoninio paviršiaus pusę, yra parodyta plokštumoje. Punktyrinės linijos rodo turinčios dangą plėvelių medžiagos 10 ruožus 9, kurie dengia membranos visas ploto dalis 8 ir kurie gali būti privirinti ir/arba prisiūti. Ruožai 9 ant membranos dalių gali būti uždėti tam tikrose vietose. Fig. 4 galima matyti membraną 1, sutvirtintą tokia pat plėvele 11, arba jos elementus. Šiuo atveju membrana 1 turi dangos sluoksnį 12 tik iš vienos pusės. Kitoje audinio pusėje 13 yra numatyta dar viena plėvelė 11, dedama su sintetinės medžiagos jungiamuoju sluoksniu 14. Jungiamąjį sluoksnį 14 daro ploną, kad membrana 1 liktų lanksti ir jai judant neatsirastų labai didelių pjaunačiųjų apkrovų. Fig. 5 pavaizduota membrana 1, kuri sudaryta iš kelių plėvelių juostų 15, einančių skersai preso rezervuaro ašies. Dė to žymiai sumažėja membranos pažeidimo ga-limybė, pavyzdžiui, atsirandanti purenant tarkius trin-ties jėgomis, be to, membranos audinio apmatai 13 eina dažniausiai rezervuaro apskritimo kryptimi, todėl ga-
[0024] Įima garantuoti didelį membranos formos stabilumą. Membranai sutvirtinti, tose vietose, kur ji preso rezervuaro sienelėje kontaktuoja su iškrovimo įrenginiu, yra numatyta papildomų plėvelių iš audinio su dangos sluoksniu, nukreiptų link membranos audinio. Šios papildomos plėvelės gali būti padarytos kaip, plėvelių ruožai plokštiems elementams 17 ir yra sujungtos su membrana, be to, čia vėl reikia įvertinti siūlų sistemos orientaciją siūlų daugiaašio išsidėstymo at-žvilgiu, t. y. apmatus reikia išdėstyti skersai iškrau-namų elementų.
1. Preso, sudaryto iš rezervuaro, kurio viduje įtvirtinta paleidžiama slėgimo būdu, dalinanti preso rezervuarą į slėgio kamerą ir presavimo kamerą, membrana, skystoms ir kietoms medžiagoms skirti, sudaryta, mažiausiai, iš padengtos iš abiejų pusių plėvelės iš sintetinės medžiagos audinio, besiskirianti tuo, kad mažiausiai viena iš audi-nį (13) sudarančių siūlų sistema yra išdėstyta pagrindinių membranos (1) apkrovų kryptimi.
2. Membrana pagal 1 punktą, įtvirtinta šoninio rezervuaro paviršiaus plokštumoje, einančioje link gulin-čio cilindrinio rezervuaro preso ašies ir turinti mažiausiai pusę rezervuaro formos, besiskirianti tuo, kad pusskritulinės formos membranos (2) dalis, atsukta į skersgalinę rezervuaro pusę, yra sudaryta iš kelių segmentų pavidalo sričių (4,5 ir 6) taip, kad viena iš siūlų sistemų, sudarančių audi-nį (3), eina lygiagrečiai sričių (nuo 4 iki 6) radialinei pusiaukampinei.
3. Membrana pagal 1 punktą, besiskirianti tuo, kad ant membranos (1) yra pritvirtinta dar viena tokia pat plėvelė (11), kurios siūlų sistema eina įstrižai membranos (1) audinio siūlų sistemai (3,13).
4. Membrana pagal 3 punktą, besiskirianti tuo, kad plėvelė (11) yra pritvirtinta prie membranos (1) vidinės arba išorinės pusės
5. Membrana pagal 3-4 punktus, besiskirianti tuo, kad yra sudaryta iš dviejų pusskritulio formos, atsuktų į preso rezervuaro skersgalio pusę, membranos dalių (2), ir vienos, surištos su jomis, membranos dalies (8), atsuktos i, rezervuaro šoninio paviršiaus pusę.
6. Membrana pagal 3-5 punktus, besiskirianti tuo, kad plėvelės (11) turi ruožų (9) formą ir yra padarytos iš plėvelių medžiagos (10).
7. Membrana pagal 3-6 punktus, besiskirianti tuo, kad ant membranos (1) yra įtvirtinti keli plėvelių ruožai (9), išdėstyti vienas šalia kito.
8. Membrana pagal 1-7 punktus, besiskirianti tuo, kad membranos (1) audinio apmatai (3, 13) yra išdėstyti membranos judėjimo kryptimi arba preso rezervuaro apskritimo kryptimi.
