[LT] Liejimo slegiant būdu pagaminto plastikinio kibiro su dugnu, su kūgiškai praplatėjančia sienelėse nuo dugno iki viršutinio krašto ir au rankena. be to viršutinio krašto sienelė diametriai prieš esančiose vietose aprūpinta rankenos tvirtinimo elementais ir liejimo slegiant būdu plastikinio kibiro pagaminto išradimo pagrindais uždavinys, nurodyti plastikinį kibirą ir jo pagaminimo būdą, ko dėka galima sumažinti technines išlaidas ir kartu liejimo įrangos kainą ir tuo pačiu galima padidinti liejimo įrangos universalumą, ir tai išsprendžiama, kai plastikinis kibiras gaminamas vientisas, be to rankena formavimo metu yra skyrimo plokštumoje tarp matricos formuojamos ertmės ir matricos, rankena mažiausiai netiesiogiai per susidariusius užsiduotojo lūžio vietoje sujungimus surišta su likusiu kibiro korpusu, ir tvirtinamo elementų vietose ant viršutinio krašto suformuoja išorėje kyšantys kakliukai, kurie apjuosiami su rankena, kuri surišta su rankenos auselėmis, be to kakliukai šoniniuose galuose yra aprūpinti apsaugos elementais, kurie po sujungimų lūžio sukliudo šoniniam auselių poslinkiui.
[EN]
[0001] Šis išradimas priskiriamas pagamintam liejimu slegiant plastikiniam kibirui su dugnu, su kūgiškai prapla-tėjančia sienele nuo dugno iki viršutinio krašto, ir su rankena, be to, viršutinio krašto sienelė diametraliai prieš esančiose vietose aprūpinta rankenos tvirtinimo elementais, ir liejimo slegiant plastikinio kibiro forma įkūnijama tuščiavidurės ertmės susidariusios tarp matricos formavimo ertmės ir matricos, iš išorės įvedamuose papildomuose formos elementuose ir- į ten i purškiant kietėjančią plastmasę.
[0002] Pradžioje paminėtas plastikinio kibiro gaminimb būdas daugiausiai naudojamas masinėje gamyboje. Jeigu rankena gaminama atskirai nuo kibiro, tai toks gamybos būdas yra surištas su žymiom išlaidom, tam reikalingas papildomas rankenos gamybos procesas, ir papildomas rankenos gamybos automatas.
[0003] Šituo pagrindu siekiama rankeną ir kibirą vieno darbo ciklo metu•pagaminti. Iš vokiečių išradimo aprašymo 35
[0004] 40 059 yra žinomas kibiras su žarnyrine rankena, kuri segtukų pagalba laikosi ant priešingose kibiro pusėse
[0005] kas pasiekiama su liejimo forma, kai bendrai žinomos liejimo formos pusės aprūpinamos daugeliu šliaužiklių,
[0006] kad suformuotų segtuką. Dar papildomai įvedami du , šliaužikliai, kad suformuoti rankenos segtuko užpakalinį pjūvį.
[0007] Šis žinomas sprendimas nenaudingas tuo, kad rankenos laikiklių formavimui reikalingi šliaužikliai, kurie
[0008] reikalauja didelių techninių išlaidų ir labai pakelia liejimo formos kainą. Be to, liejimo formos perginkla-vimas tam atvejui, kai norima pagaminti kibirą be
[0009] rankenos, kai reikia įdėti metalinę rankeną, yra nejjnanoma.
[0010] Plastikinio kibiro išradimo uždavinys glūdi dar tame, kad- nurodant šitą pagaminimo būdą galima sumažinti technines išlaidas, liejimo formos kainą ir padidinti liejimo formos universalumą.
[0011] Sutinkamai išradimui išsisprendžia uždavinys suformuoti vientisą plastikini,, kibirą, ir liejant rankeną guli skyrimo plokštumoje tarp matricos formuojamos ertmės ir matricos. Tokiu būdu rankena mažiausiai, netiesiogiai surišta su likusiu kibiro korpusu per sujungimus, kurie susiformuoja užsiduotoje lūžio vietoje.
[0012] Atraminių detalių vietose ant viršutinio krašto susiformuoja išorėje kyšantys kakliukai.
[0013] Šitie kakliukai apjuosiami rankena, kuri surišta su rankenos auselėmis, ir kakliukai šoniniuose galuose sulūžus sujungimui yra aprūpinti rankenos auselių poslinkio ribiniais apsaugos elementais.
[0014] Per tokią plastikinio kibiro formą, * yra galimas vientisas jo pagaminimas, ir plastikinio kibiro liejimu slegiant metu plastmasinė medžiaga užpildo kaip kibiro korpuso- ir kakaliuko tuštumas, taip ir per sujungimų tuštumas, tuštumą rankenos ir rankenos auselės.
[0015] Išorinis rankenos ir . rankenos auselės kontūras suformuojamas matricos formuojamoje ertmėje ir matricoje, ir tik per papildomus formos elementus išformuojama kakliuko išorė ir skyrimas tarp rankenos auselių. Šitie papildomi formos elementai yra paprasti ir prieinama kaina pagaminti.
[0016] Yra numatyta, kad kakliukus apjuosia surišta su rankenos auselėmis rankena, kuri per mažiausiai po vieną sujungimą, susiformavusi - numatytoje lūžio vietoje surišta su kakliuku.
[0017] Nenulaužius sujungimų principiniai galima panaudoti rankenos fiksavimą kaip originalų užraktą. Prie tokios kibiro formos, kai uždaryto dangčio atidarymas yra galimas tik nulaužus rankeną nuo savo sujungimų, tai negalima pakeisti kibiro turinio, kadangi išorėje matosi šie nulaužyti sujungimai. Taip fiksuojant rankeną užtikrinamas kibiro turinio originalas.
[0018] žiedas suformuotas su mažiausiai vienu sujungime ant išorinio kakliuko galo.
[0019] Be to, rankenos auselių sujungimai su apsauginio žiedo sujungimais praeina kakliuko ašine kryptimi. šio apsauginio žiedo išorinis skersmuo yra didesnis negu rankenos auselės vidinis skersmuo. Taip šis apsauginis
[0020] žiedas sukliudo rankenos auselės nuslydimui nuo kakliuko, kai yra naudojama rankena ir dėl to nulaužomi sujungimai.
[0021] šis apsauginis žiedas tik per du sujungimus surištas su kakliuku, ir jis nekliudo kakliuką formuoajnčiam papildomam formos elementui, taip Ši paprasta konstrukcija išlaikoma.
[0022] Kai apsauginis žiedas negali pats išlaikyti rankenos poslinkio, o tai gali atlikti sujungimai, tai yra galimybė tiesiogiai žiedo atsisakyti.
[0023] Tai yra galima, kai apsaugos elementas per mažiausiai vieną kakliuko išorės kontūrą suformuojamas kaip išsikišęs iškyšulys.
[0024] Iš esmės yra tikslingiau formuoti tuščiaviduri, kakliuką, tada būtų galima išvengti formos pakeitimo, t..y. susiaurinimo, ir taip sutaupoma medžiaga.
[0025] Šiam išradime yra ypatingai palanku suformuoti rankenos auseles šoninio nuslydimo sutrukdymui, nulaužius sujungimus, tuščiaviduri, kakliuką su kūginiu prapla-tėjimu, turinčiu .įpjovas ašine kryptimi.
[0026] Šio kūginio praplatėjimo išorinis skersmuo yra didesnis už vidini skersmenį rankenos auselės, taip, kad esant normaliam jėgos i poveikiui 'išvengiamas šoninis poslinkis.
[0027] Kūginės dalies prapjovimai duoda garantiją formos atidarymo metu per kūgius ištraukti papildomus formos elementus'. Tokiu būdu pagal išradimą įvedamas tikrai paprastas papildomas formos elementa-s.
[0028] Yra palanku taip suformuoti rankeną, kuri būtų tiesiogiai surišta, per mažiauiai vieną, užsiduotojo lūžio vietoje susidariusį sujungimą, su viršutiniu kraštu.
[0029] Tokiu . būdu gaunami papildomi sujungimai, kurie iš vienos pusės liejimo slegiant metu palengvina rankenos tuščios ertmės užpildymą, kadangi liejimo masė gali veržtis per deugelių vietų i tuščiąją ertmę, o iš kitos pusės yra naudojami kaip rankenos fiksacija.
[0030] šio plastikinio kibiro liejimu slegiant pagaminimo būdo išsisprendžia dar ir tolimesnis uždavinys, kai
[0031] įpurškiant plastikinę masę i ertmes, kuriose formuojamos rankenos auselės, i jų tuščiąją ertmę i,vedamos išsikišusius kakliukus formuojančios įvorės.
[0032] šitos įvorės - tai paprasti papildomi formos •lamentai, kurie gali būti paprastu būdu į forma įstatomi.
[0033] Reikalui esant šitos įvorės pašalinamos ir įdėklų kiaurymės uždaromos. Tas atliekama, kai yra ' būtinybė pakeisti rankeną papildomai įstatant kitą rankeną, pavyzdžiui metalinę. Tada vietoje įvorių įvedami reikalingi kaiščiai su mažais skersmenimis, kad formuotų rankenos tvirtinimo kiaurymes.
[0034] Išradimo metode numatyta, į įvorę įvesti vieną su įvorės vidumi - tuščiąją ertmę sudarantį strypą. Tai yra pasiekiama todėl, kad įvorės viduje susidarę kakliukai yra tuščiaviduriai. Čia išvengiamas formos pakeitimas ir sutaupoma medžiaga.
[0035] Optimaliam variante numatyta, į • rankenos ausies tuščiąją ertmę įvesti vidinį kontūrą* iškilios kakliuką formuojančios įvorės su gale esančiu kūginiu praplatėjimu. Į įvorę įvedamas, su įvorės vidumi tuščiąją ertmę sudarantis strypas su gale esančiu praplatėjimu ir šioje dalyje ašine kryptimi griovelius sudarančiom pertvarom.
[0036] v Atidarant formą iš pradžių ištraukiamas strypas, po to išnaudojus suformuoto kakliuko kūginės dalies elastingumą, įvorė..
[0037] Remiantis konstrukcijos pavyzdžiu toliau aiškinamas išradimas.
[0038] v

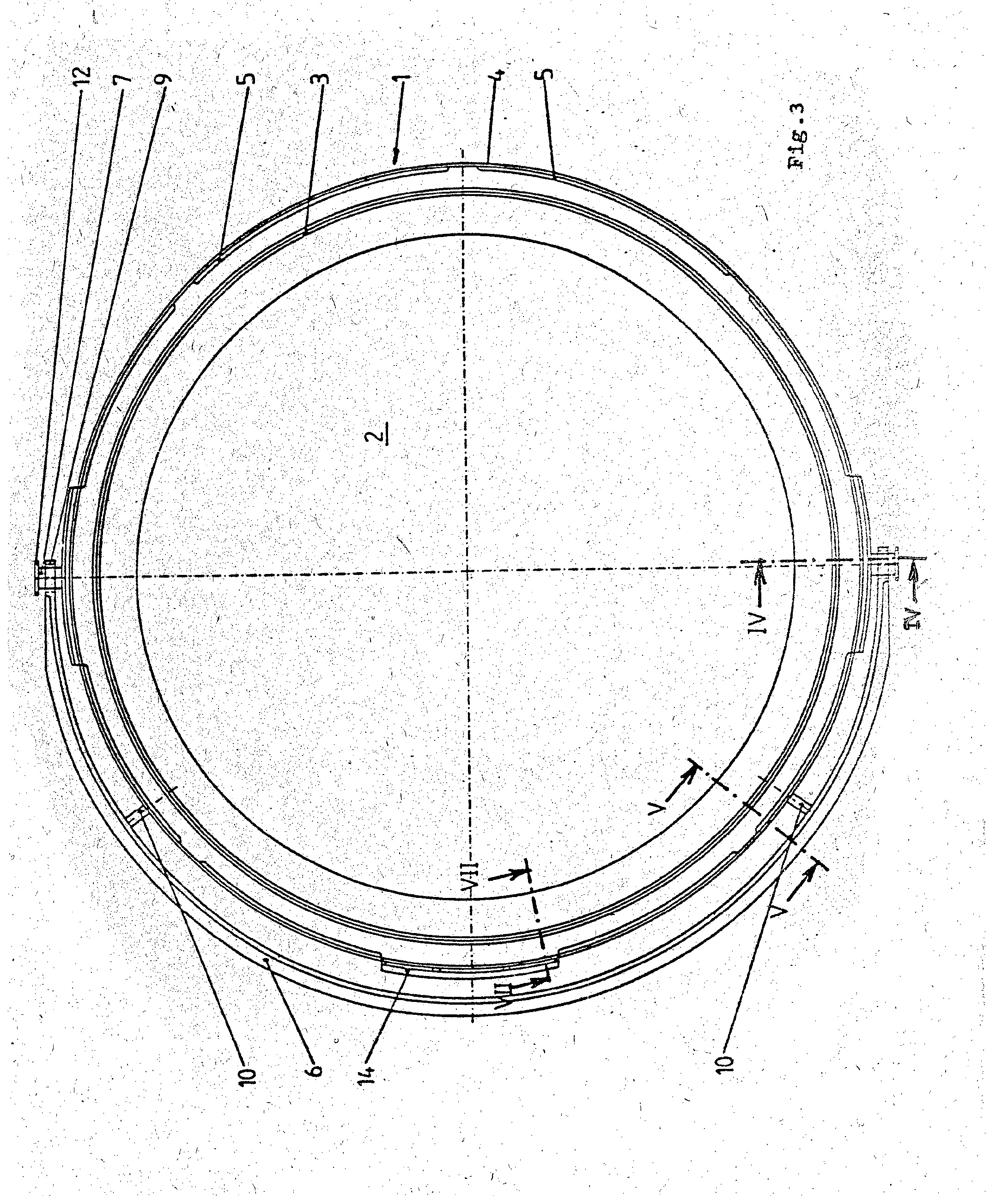

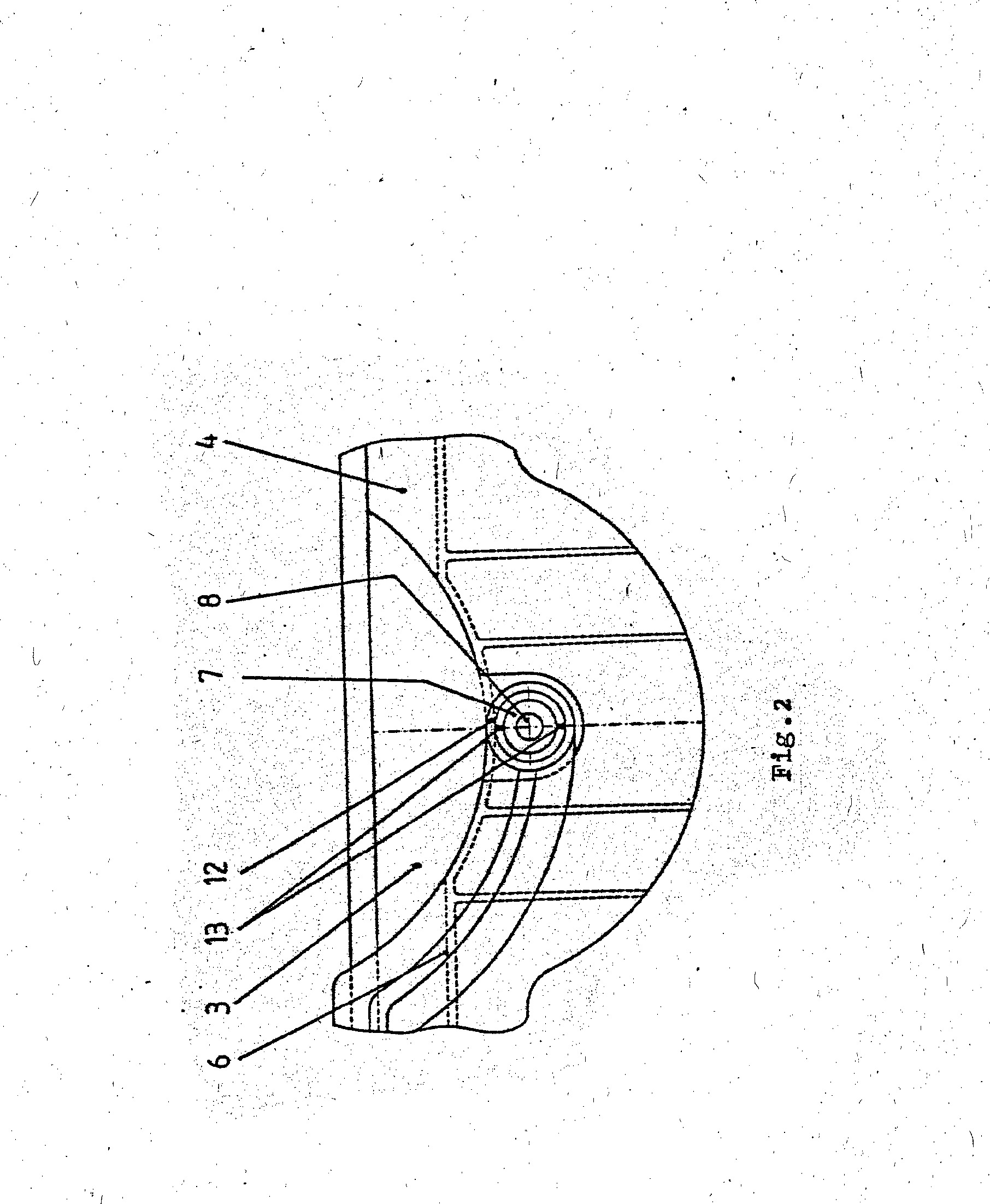

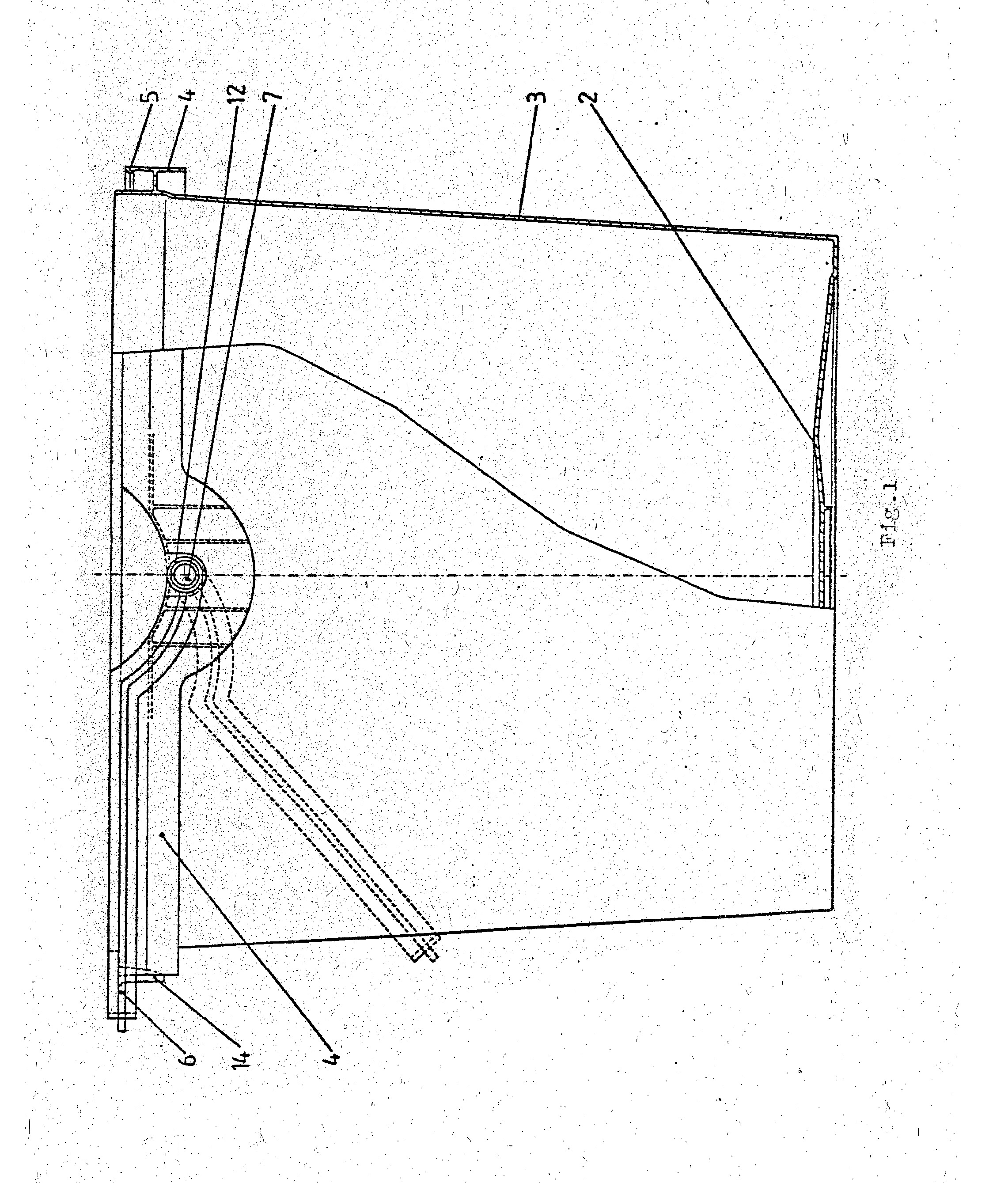

[0039] • Fig. 1. atatinkamai išradi. nui plastikinio kibiro šoninis vaizdas su daliniu pjūviu. Fig. 2. padidintas detalus kakliuko pavaizdavimas; Fig. 3. atatinkamai išradimui plastikinio kibiro vaizdas iš viršaus; Fig. 4. atatinkamai išradimui plastikinio kibiro išilginis pjūvis per liniją IV - IV vaizdą 3; 1 Fig. 5. padidintas išilginio pjūvio dalies vaizdas per liniją V- V pagal vaizdą 3; Fig. 6. atatinkamai išradimui plastikinio kibiro padidintas dalies vaizdas su originaliu užraktu; Fig. 7. padidintas išilginio pjūvio dalies vaizdas per liniją Vll- Vll pagal vaizdą 3; Fig. 8. atitinkamo išradirui plastikinio kibiro kitos • konstruktyvios formos kakliuko dalinis pjūvis; Fig. 9. priekinis kakliuko vaizdas su kūginiu praplatėjimu; Fig. 10. kakliuko pjūvis išilgai linijos X- X pagal vaizdą 5; Fig. 11. kakliuko pjūvis prieš išėmimą iš formos pagal vaizdą 9.
[0040] 3. Sienelė
[0041] 8. Tuščioj i ertmė 9. Rankenos auselė
[0042] 18. Kūginis elementas 19. Įvorė 20. Įvorės vidinio kontūro praplatėjimas
[0043] Kaip matome iš fig. 1, plastikinis kibiras iš «smės turi vieną iš žinomų cilindrinių formų, turi dugną 2 ir lengvai i, viršų platėjančią sienelę 3. Viršutinėje sienelės dalyje plastikinis kibiras aprūpintas kraštu 4, surištu su sienele 3, kuri atlieka stabilumo ir stiprumo funkciją.
[0044] šitas kraštas 4 skersiniame pjūvyje pavaizduotas T - profiliu.
[0045] Vienoje dalyje prie sienelės yra virš T profilio pavaizduotos kraštinės dangčio atrama 5, i, kurią tarpinėje ertmėje tarp kibiro krašto 4 ir sienelės 3 atsiremia čia nepavaizduotas dangtis. Kraštas 4 diametraliai priešingose vietose yra aprūpintas rankenos 6 tvirtinimo elementais.
[0046] Tvirtinimo elementų srityje kraštas 4 nusileidžia j, apačią, ir tuo būdu užtikrinamas sudėjimas neužspaustai štabeliu kelių vienos rūšies plastikinių kibirų.
[0047] Iš fig. 2 ir 3 ypatingai matosi, kad tvirtinimo elementai yra pavaizduoti kaip kakliukai 7, kurių viduje yra cilindrinė tuščia ertmė 8.
[0048] Iš vienos pusės liejimo slegiant procese ' liejimo medžiagos tekėjimo tikslui, iš kitos pusės rankenos 6 fiksavimui prieš naudojimą tikslui, rankena 6 betarpiškai surišta per sujungimus 10 ir netiesiogiai su sujungimais 11 per rankenos auselę 9 ir kakliukus 7 su plastikinio kibiro kraštu 4.

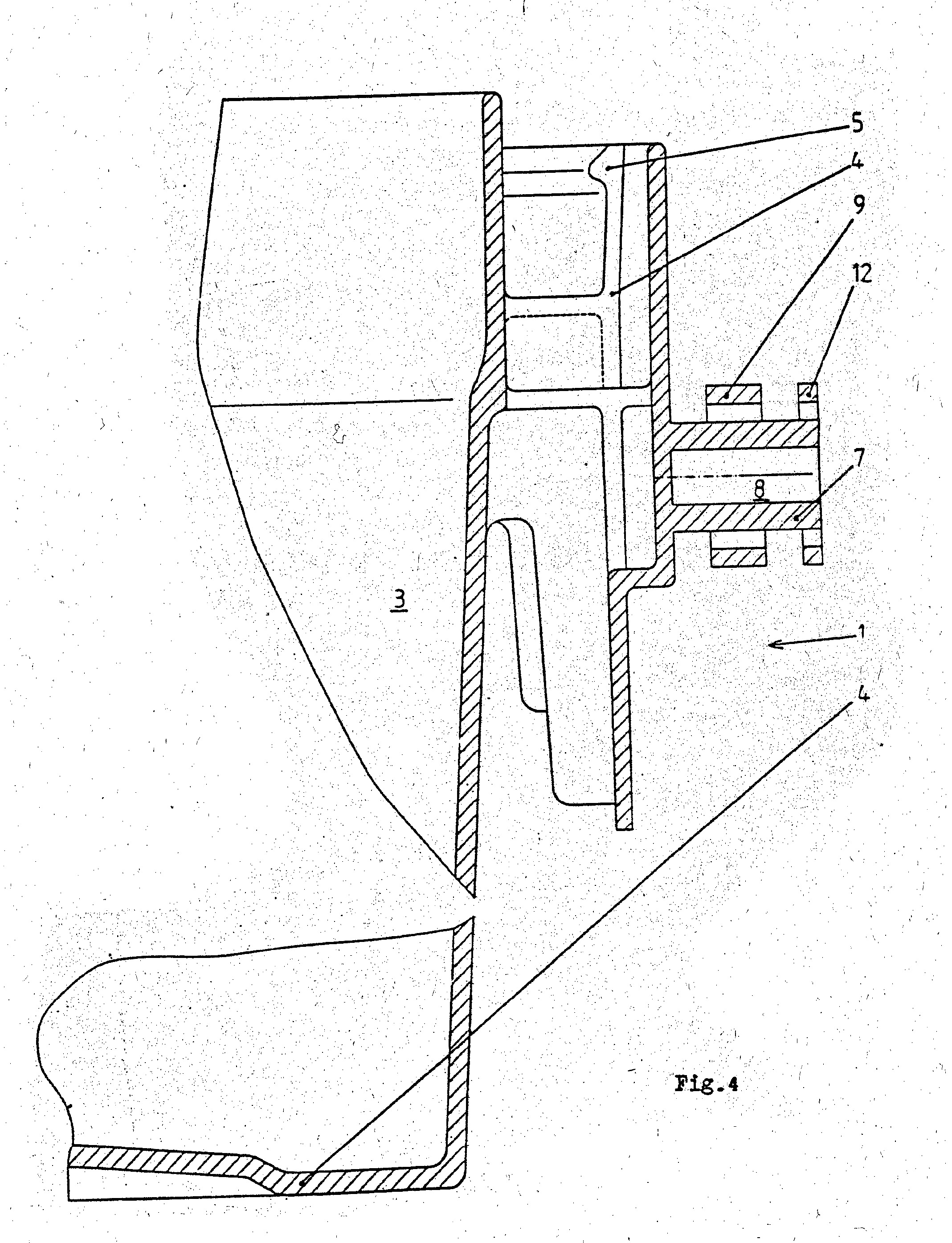

[0049] ir nutrūksta naudojant rankeną 6. Iš fig. 4 ypatingai matosi, kad kakliukas 7 aprūpintas apsauginiu žiedu 12, kuris per du stabilius sujungimus su kakliuku surištas. Rankenos 6 naudojimo metu, kai nutrūksta sujungimai 10
[0050] Iš fig. 5 matosi, kad rankenos 6 stabilumą didele dalimi pakelia rankenos T - formos skersinis pjūvis, be to, nešiojimo savybių pagerinimui T - profilio plokščioj i pusė yra užgriebimo plokštuma.
[0051] Atitinkamai išradimui plastikinis kibiras prie savo pirminio- naudojimo vienu metu dažniausiai tarnauja, kaip priemonė ipakavimui, reguliariai pageidaujamas pirkėjų. Tikslu pažinti, ar plastikinio kibiro turinys nėra pakeistas ne gamyboje o pirkimo metu, yra naudojamas taip vadinamas originalus užraktas. Kad pakeisti pardavimo įpakavimo turinį, dažniausiai reikia šitą originalų užraktą negrįžtamai, pašalinti.

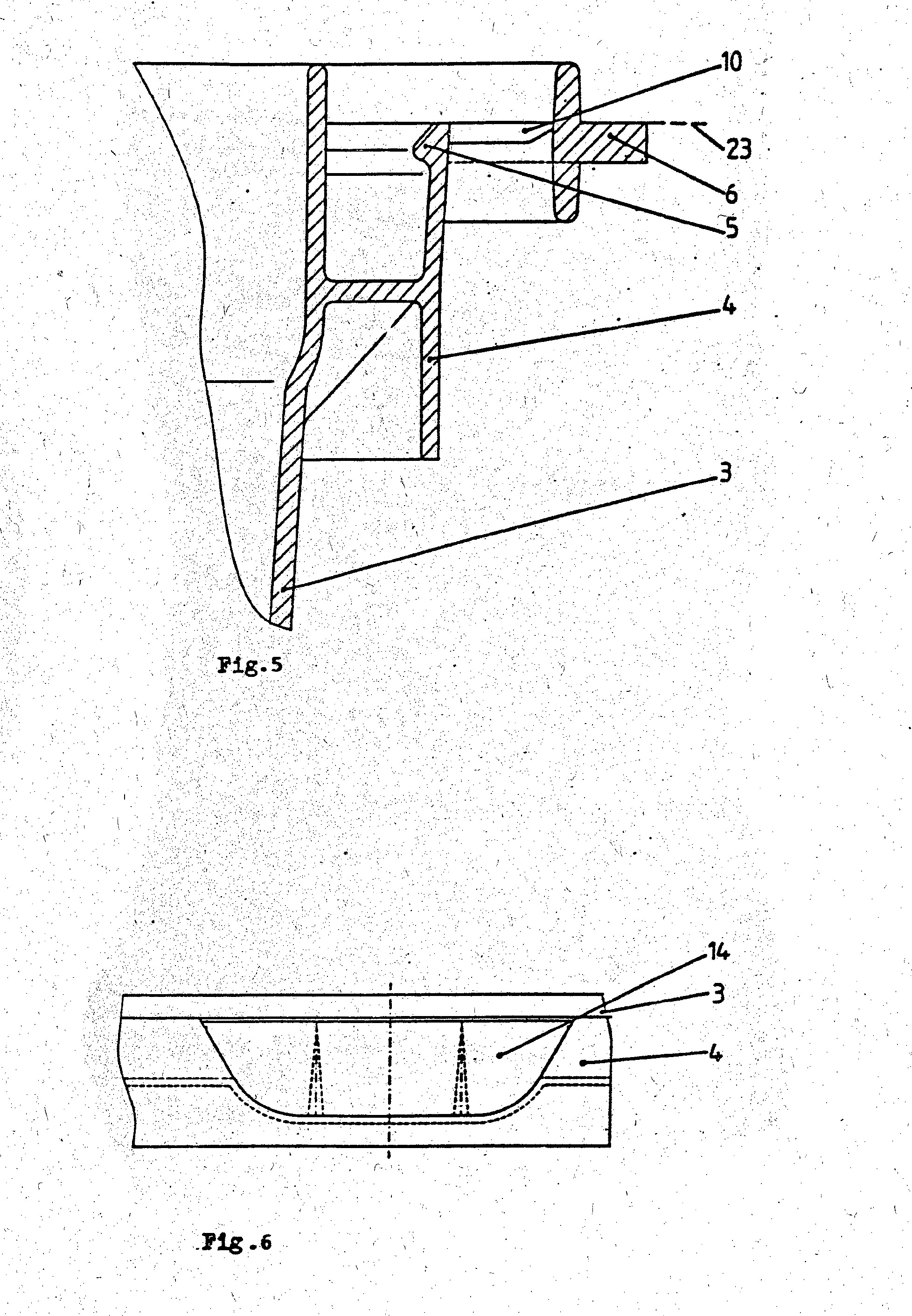

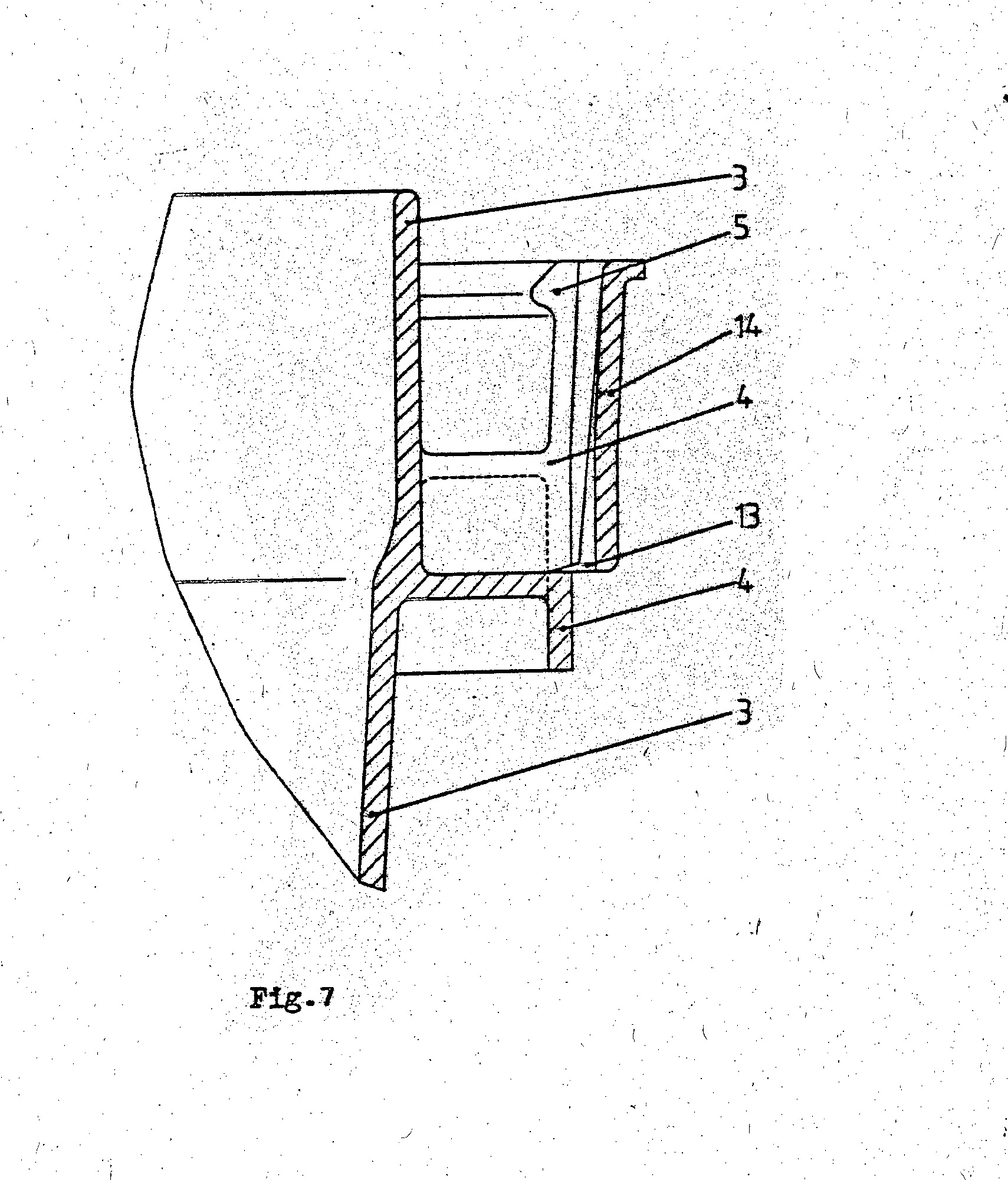

[0052] Fig. 6 ir 7 yra parodytas toks originalus užraktas, kuris realizuotas šio išradimo plastikiniam kibire.
[0053] Krašto 4 dalyje, kuriame rankena 6 per sujungimus 10 surišta su kraštu 4, yra, su išorėje besitęsiančiu mažu . išsikyšimu liežuvėlis 14, kaip dalis krašto 4, nuo likusio krašto atskirtas ir tik per sujungimus 15 su kraštu surištas. Taip pat ir šiuo atveju sujungimai 15 susidaro užsiduotoje lūžio vietoje.
[0054] Kaip jau aprašyta, dangčio kraštas užsikabina tarp sienelės 3 ir kibiro krašto 4, ir yra taip sukonstruotas, kad dangčio negalima nukelti, t. y. neįmanoma ' sugriebti dangčio kraštą už apačios ir nukelti jį per atramą 5. -
[0055] Nuo šiol, kad prieti prie atitinkamo išradimui plastikinio kibiro turinio, būtina iš pradžių nutraukti rankeną 6 nuo savo sujungimų 10 ir 11. Taip yra galimybė pasiekti liežuvėlį 14, ir jį pašalinti nulaužius sujungimus 15.. Taip' atsiranda galimybė užgriebti čia nepavaizduotą dangtį ir jį nukelti. Šiuo atveju originalus užraktas tarnauja rankenai 6, iš kitos pusės liežuvėliui 14.^

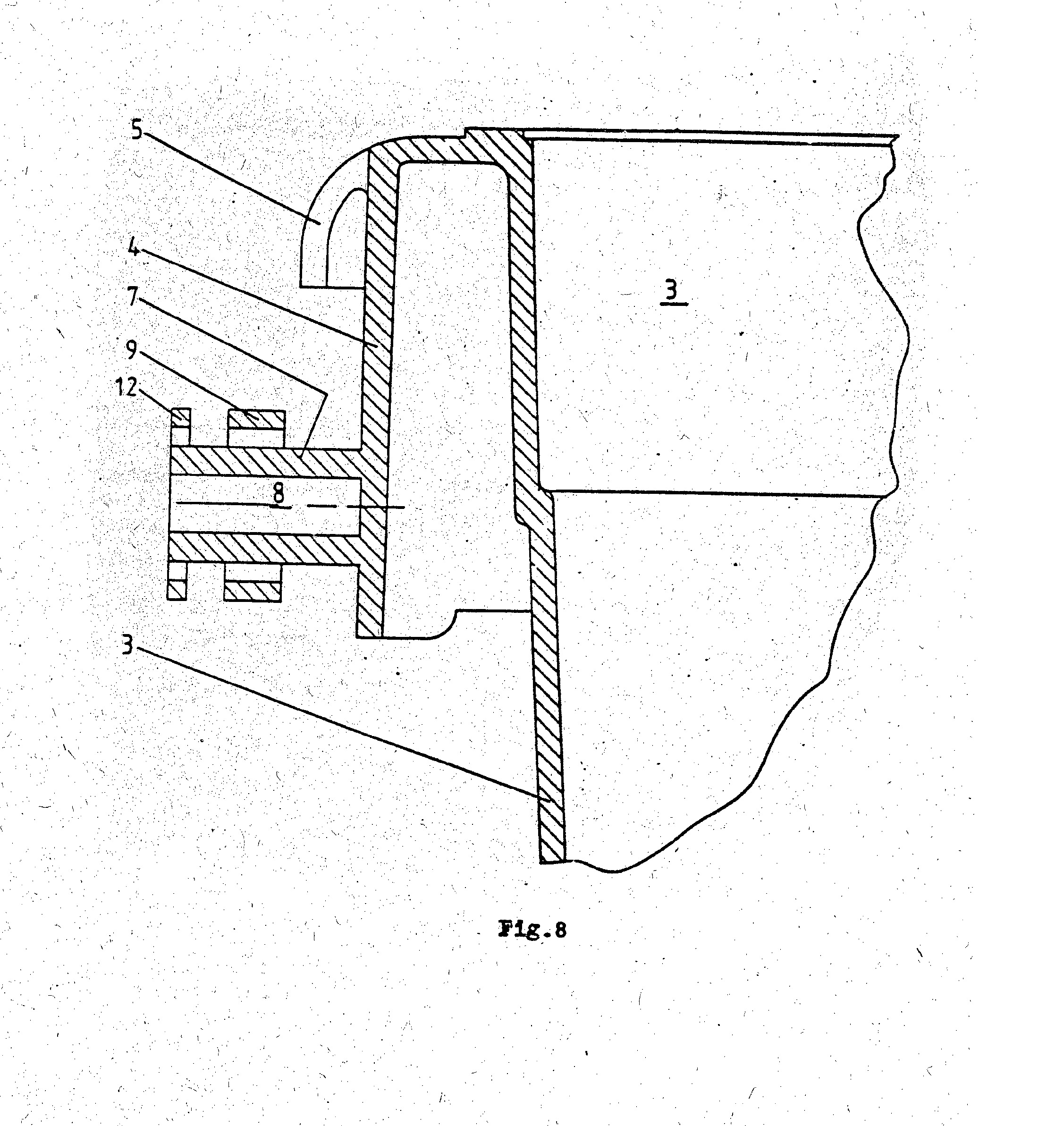

[0056] Figūroje 8 parodytas dalinis pjūvis kabliuko atitinkamo plastikiniam kibirui 1 kitos konstruktyvios formos. Čia kakliukai 7, tokiu būdu, kaip jau anksčiau aprašyta, surišti su kraštu 4.
[0057] Iš čia matosi, kad kakliuko 7 konstrukcija ir išdėstymas nepriklauso nuo krašto 4 formos. Tokiu būdu būtų galima kakliuko 7 išdėstymą atlikti tiesiai ant sienelės 3, ±>et iškyla ypatingai svarbus plastikiniam kibirui klausim*as - viršutinės dalies stabilumo sustiprinimas, dėl to suformuojamas kraštas 4.

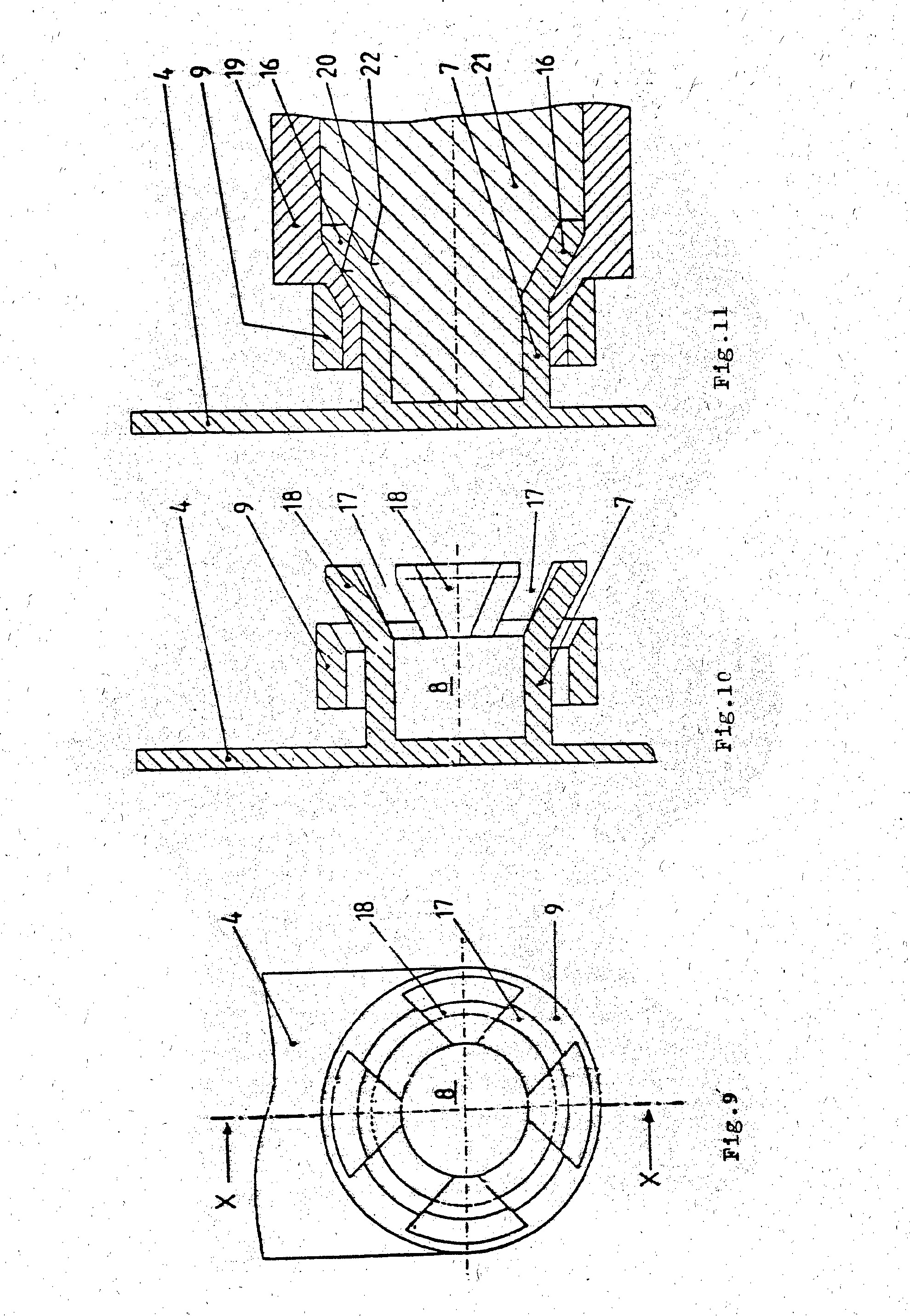

[0058] Figūrose nuo 9 iki 11 pavaizduota konstrukcija kakliuko 7 ir rankenos auselės 9.
[0059] Čia kakliukas 7 yra tuščiaviduris ix gale turi kūgini, praplatėjimą 16. Kūginio praplatėjimo 16 srityje kakliukas 7 ašies kryptimi keturis kart prapjautas. Grioveliai 17 perskiria kūgini, praplatėjimą i, keturis kūginius elementus 18, kurie visumoje sukliudo rankenos auselei 6 nuslinkti nuo kakliuko 1.
[0060] Gaminant žinomu liejimo slegiant būdu plastikini, kibirą, gaminamo kibiro forma įkūnijama tuščioje ertmėje tarp matricos ir matricos formavimo ertmės. X šią tuščiąją ertmę i,švirkščiama kietėjanti masė.
[0061] Po plastikinės masės sukietėjimo formavimo eigoje abi formos pusės atskiriamos. Čia yra svarbu, kad po išformavimo, visos atsilaisvinusios formos dalys būtų pašalinamos iš formos.
[0062] Kaip matosi iš fig. 5,- kad šiuo pagrindu formų dalių skyrimas vyksta išilgai skyrimo linijos 23.
[0063] Tačiau rankenos auselė 9 ir kakliukas 7 be papildomų priemonių pilnai neišsiformuoja. Šiuo pagrindu i. rankenos auselės 9 įkūnijamos formos dalies tuščiąją ertmę įvedama kyšanti, kakliuką formuojanti įvorė. Tuščios ertmės 8 sudarymui į įvorės vidų įvedamas strypas.
[0064] Po formos dalių skyrimo iš formos ištraukiami strypas ir įvorė, kad būtų galimas- formos' atidarymas su suformuotu kakliuku 7 ir rankenos ausele 9;
[0065] Gaminant kakliuką atitinkamai fig. 9- 10, į rankenos auselės 9 tuščiąją ertmę įvedama kyšantį kakliuką formuojanti įvorė 19 su vidiniu kūgišku praplatėjimu. Išorinėje pusėje įvorė 19 formuoja rankenos auselės 9 išorinį kontūrą.
[0066] Tolimesniam kūginių elementų 18 sudarymui yra įvedamas, su įvorės vidumi tuščiąją - ertmę formuojantis strypas 21 su kakliuko galinėje . dalyje esančiu kūgišku praplatėjimu 22 ir šioje srityje ašinėmis kryptimis griovelius formuojančiomis pertvaromis.
[0067] Po sukietėjimo plastikinės masės iš pradžių ištraukiamas strypas 21, o po to, išnaudojus kūginių elementų 18 e1ar tingumą, įvorė 19.
1. Plastikinis, kibiras, pagamintas liejimo slegiant būdu, su dugnu, su kūgiškai praplatėjančia sienele nuo dugno iki viršutinio krašto ir su rankena, be . to viršutinis kraštas sienelės diametraliai prieš esančiose vietose aprūpintas. rankenos tvirtinimo elementais besiskiriantis tuo, kad plastikinis kibiras ( 1) suformuotas vientisas, be to rankena ( 6) formuojant yra skyrimo plokštumoje ( 23) tarp matricos formuojamos ertmės ir matricos, o rankena( 6) netiesiogiai surišta su likusiu kibiro korpusu ( 1) per užsiduoto lūžio vietoje susiformavusius sujungimus ( 10, 11) ir tvirtinimo elementų vietose ant viršutinio krašto yra suformuoti išorėj kyšantys kakliukai ( 7),kurie apjuosiami rankena ( 6). kuri surišta su rankenos auselėmis ( 9), be to kakliukai ( 7) šoniniuose galuose yra aprūpinti apsaugos elementais ( 12, 18), kurie po sujungimų ( 10, 11) lūžio sukliudo šoniniam rankenų auselių ( 9) poslinkiui.
2. Kibiras pagal 1 punktą, besiskiriantis tuo, kad kakliukai ( 7) apjuosti rankena ( 6) su rankenos auselėmis ( 9), kurios per mažiausiai po vieną sujungimą( 11), užsiduotoje lūžio vietoje, surištos su kakliukais ( 7).
3. Kibiras pagal 1 ir 2 punktus, besiskiriantis tuo, kad apsaugos elementas yra atliktas kaip apsauginis žiedas ( 12), kuris suformuotas išoriniame kakliuko gale mažiausiai per vieną sujungimą ( 13) ir rankenos auselės ( 9) sujungimai ( 11) su apsauginio žiedo ( 12) sujungimais ( 13) išdėstyti kakliuko ( 7)" ašine kryptimi.
4. Kibiras pagal 1 arba 2 punktus, be s i s k i -r i a n t i s tuo, kad apsaugos elementas suformuotas mažiausiai per vieną iš išorinio kakliuko kontūro išsikišusių atramų.5.Kibiras pagal 1 arba 2 punktus, besiskiriantis tuo, kad kakliukas (7) yra tuščiaviduris ir galiniuose šonuose turi kūgini, praplatėjimą (16), kuris prapjautas ašine kryptimi.6.Kibiras pagal 1-5 punktą, besiskiriantis tuo, kad rankena (6) per mažiausiai vieną užsiduotoje lūžio vietoje suformuotą sujungimą (10) tiesiogiai surišta su viršutiniu kraštu (4).7.Plastikinio kibiro gaminimo būdas, ' kai gaminamo kibiro forma formuojama tuščioje ertmėje, susidaran-čioje tarp matricos formuojamos ertmės ir matricos, įvedant iš išorės papildomus elementus ir ipurškiant į ją kietėjančią plastikinę masę, besiskiriantis tuo, kad ipurškiant plastikinę masę i, vietą, kurioje formuojama rankenos auselė (9), i, rankenos auselės (9) tuščiąją ertmę įveda išsikišusi, kakliuką formuojančią įvorę (19) .8.Būdas pagal 7 punktą, besiskiriantis tuo, kad i, įvorę (19) įveda su įvorės vidumi tuščiąją ertmę sudarantį strypą (21).9.Būdas pagal 7 arba 8 punktą , besiskiriantis tuo, kad į rankenos auselės tuščiąją ertmę įveda vidinį kontūrą išsikišusį kakliuką formuojančios įvorės (19) su kūginiu praplatėjimu (20) esančiu kakliuko gale, į kurį įvedamas vienas su įvorės vidumi tuščiąją ertmę sudarantis strypas su kūginiu praplatėjimu (22) esančiu kakliuko gale ir šioje dalyje ašine kryptimi einančius griovelius sudarančiomis pertvaromis, ir kad po kibiro suformavimo iš pradžių ištraukia strypą (21), o po to, išnaudojus suformuoto kakliuko kūginės dalies ( 16) elastingumą, įvorę./e
5.Kibiras pagal 1 arba 2 punktus, besiskiriantis tuo, kad kakliukas (7) yra tuščiaviduris ir galiniuose šonuose turi kūgini, praplatėjimą (16), kuris prapjautas ašine kryptimi.6.Kibiras pagal 1-5 punktą, besiskiriantis tuo, kad rankena (6) per mažiausiai vieną užsiduotoje lūžio vietoje suformuotą sujungimą (10) tiesiogiai surišta su viršutiniu kraštu (4).7.Plastikinio kibiro gaminimo būdas, ' kai gaminamo kibiro forma formuojama tuščioje ertmėje, susidaran-čioje tarp matricos formuojamos ertmės ir matricos, įvedant iš išorės papildomus elementus ir ipurškiant į ją kietėjančią plastikinę masę, besiskiriantis tuo, kad ipurškiant plastikinę masę i, vietą, kurioje formuojama rankenos auselė (9), i, rankenos auselės (9) tuščiąją ertmę įveda išsikišusi, kakliuką formuojančią įvorę (19) .8.Būdas pagal 7 punktą, besiskiriantis tuo, kad i, įvorę (19) įveda su įvorės vidumi tuščiąją ertmę sudarantį strypą (21).9.Būdas pagal 7 arba 8 punktą , besiskiriantis tuo, kad į rankenos auselės tuščiąją ertmę įveda vidinį kontūrą išsikišusį kakliuką formuojančios įvorės (19) su kūginiu praplatėjimu (20) esančiu kakliuko gale, į kurį įvedamas vienas su įvorės vidumi tuščiąją ertmę sudarantis strypas su kūginiu praplatėjimu (22) esančiu kakliuko gale ir šioje dalyje ašine kryptimi einančius griovelius sudarančiomis pertvaromis, ir kad po kibiro suformavimo iš pradžių ištraukia strypą (21), o po to, išnaudojus suformuoto kakliuko kūginės dalies ( 16) elastingumą, įvorę./e
