[LT] Siūlomas klojinys, susidedantis iš daugybės tarpusavyje sujungtų elementų ir skirtas išliejimui, pavyzdžiui, pamatų, atraminių sienų ir pan. iš betono, ir kuris lyginant su įprastiniais rėminiais klojinaias, suteikia galimybę sumažinti klojinio kainą, darbo imlumą, tačiau leidžia tai atlikti nekvalifikuotam personalui. Šiuo tikslu kiekvienas klojinio elementas turi prailgintos plonasienės cilindrinės konstrukcijos pavidalą, kuri aprūpinta žinomais fiksavimo įtaisais (2, 3), kurie sąveikauja su atatinkamais srba papildomais gretimų elementų tvirtinimo arba sujungimo įtaisais, kad sujungtų tarpusavyje sujungtus klojinio cilindrinius elementus, gaunama eilė išvien išlietų betoninių kolonų, sudarančių sieną, ant kurios klojinio elementai gali sudaryti išorinius paviršius arba nuo šių sienų galima nuimti klojinio elementų išorines dalis.
[EN]
[0001] Sis išradimas priskiriamas klojiniui, kuri sudaro daugybė tarpusavyje sujungtu elementų, skirtam sienų arba analogiškų konstruk-cijų liejimui ir kurio tipas apibrėžtas išradimo apibrėžties p. 1. Sis isradimas taip pat priskiriamas minėtu klojinio elementų pritai-kymui, kaip tai nurodyta išradimo apibrėžties p. 9.
[0002] Pamatų, atraminiu sienų, paprastų sienų, panelių arba lubų per-dengimų liejimas iš betono arba kitų analogišku kietėjančių medžia-gų, panaudojant klojinio, kuri sudaro mediniai elementai, elementus, reikalauja didrlių darbo ir laiko sąnaudų. Tokie mediniai elementai turi dideli svori ir juos yra nepatogu vartoti.Juos tenka transpor-tuoti automobiliais su pakėlimo įtaisu. Šiuos elementus būtina sut-virtinti viena su kitu specialiais užraktais. Jų panaudojimo metu būtinos tokios darbo operacijos, kaip pernešimas, pastatymas, išar-dymas, tepimas, taip pat būtina sudaryti sąlygas jų saugojimui.
[0003] Be to, pagamintiems plytiniams blokams ir elementams reikia daug darbo sąnaudų juos gaminančioje gamykloje. Jų pervežimas bran-gus, didelės sąnaudos reikalingos statant plytines sienas ir po to Jas apdirbant.
[0004] Žinomi techniniai sprendimai yra aprašyti Norvegijos patente Nr. 46428,' patentuose DE - OS 2313358, DE - AS 1684357, JAV patente Nr. 2184714, DE, C 23234489, DE, Al, 3727956, WO, Al 82/04188, DE, A, 1812590, DE, C2, 3003446, SE, 206538, o taip pat FP-A-1603005.
[0005] Patente NO-PS 46428 aprašoma forma, kuria sudaro tarpusavyje sujungtos sekei jos. Kadangi sujungiamieji įtaisai, naudojami šioje ži-nomoje formoje, yra tam tikros konstrukcijos, ja galima panaudoti kaip klojini tiktai pavienių kolonų 1 iejimui . Sios formos negalima panaudoti ištisiniųsienų ar horizontalių ir CarbaD diagonali — nių strypų formos armuotų elementų liejimui . Vienok, Siame patente nurodyta, kad yra žinomas gretimų sekcijų ar elementu sujungimas tarpusavyje sujungtų sutvirtinimo įtaisų, kurie tvirtai sujungti vienas su kitu, dėka.
[0006] Patentas DE-OS 2213358 priskiriamas lanksčiam armuotam formos.
[0007] kuri nėra atraminė, apvalkai ui . Ji panaudojama derinyje su sienelė-mis iŠ medžio pjuvenų, išdėstytu vertikaliai ir todėl, šiuo atveju išryškėja iŠ esmės tokie pat trūkumai, kurie būdingi durų ertmes iSpildančioms formoms.
[0008] Patentas DE-AS 1684357 taip pat priskiriamas lanksčiam neatra-minės formos apvalkalui, suskirstytam i tarpusavyje sujungtas sekcijas, kurios sujungtos viena su kita tvirtinimo įtaisais, glau-džiai suspaudžiančiais sekcijas viena su kita. Ši žinoma formuojan-ti sistema neleidžia gaminti ištisines sieneles ir, be to, ji ne-leidžia statyti skersinius arba susikertančius armuojančius strypus.
[0009] Patentas US-PS 2184714 nesusijęs su klojiniu, bet jis susijęs su iŠ anksto armuotais išlietais betoniniais elementais.Kuomet tokie betoniniai elementai ir blokai naudojami statybose, tuomet naudojami fiksuojantys strypai, išlaikantys paruostoje konstrukci-joje gretimus blokus viena. Salia kito.
[0010] Patentas DE, C2, 324489 konstruktyviai sutampa daugeliu aspek-tu su anksčiau minėtu norvegu patentu Nr.46428. Minėtuose variantuose Sios konstrukciJos negalima panaudoti klojinio vietoje.
[0011] Patente DE, Al, 3727956 išdėstyti klojinio elementai, pagaminti iŠ lengvo betono ir kurios galima suklijuoti tarpusavyje. Daugeliu atžvilgiu Si e žinomi elementai, nors jie yra prailgintos formos, panaSūs i anksčiau minėtus žinomus betoninius blokus.
[0012] Patente W0. Al, 82/04088 siūlomi konstrukcijos pastatymo būdai betoninio gaminio išliejimui panaudojant "stovinti vietoje" klojini. KLojinio elementai nėra krūvio neSėjai , o pastatyta klojinio konstrukcija yra faktiškai paprastas storasienis klojinys, kuriame panaudojami iprasti sujungiamieji elementai.
[0013] Patente DE, A, 1812590 aprašyti statybiniai elementai. Visa klojinio konstrukcija reikalauja keliu skirtingos formos elementu panaudojimo. Si e besiskiriantys forma elementai turi būti tarpusavyje sujungiami įtempimo įtaisais, tuo pačiu yra reikalingas didelis klojinio laisvu daliu kiekis.
[0014] Patente DE, C2, 3003446 yra apraSyti blokinio tipo klojinio elementai, išnagrinėti anksčiau ir turintys tuos pačius trūkumus.
[0015] Patente SE, 206538 aprašytas tuščiaviduris įrenginys arba sta-tybinės plokštės, kuriose nėra tarpusavyje suristu ertmių, kurias sudaro gretimos plokštės, taip, pat nėra išsikišančiu lauk nagri-
[0016] Patente FP, A, 1603005 aprašytas klojinys, turintis dvi prie-šingose pusėse esančias lanksčias sieneles, kurias galima pagaminti iš anksto. Si o žinomo klojinio lanksčias sieneles sudaro tarpusavyje surišti vamzdiniai plonasieniai elementai, pagaminti iš C formos skerspjūvio profilio. Surinkta klojinio vieno elemento išilginė dalis iš gretimos poros sudaro einančia, i šona., neturin-čia. kiaurymių bendra pertvara, jau minėtai klojinio gretimų elemen-tų porai.Pageidaujamame variante šie žinomi klojinio elementai pagaminti iš audeklo, tai nesuteikia atramos elementams. Vienok, viename šio patento pavyzdžių siūloma gaminti klojinio elementus iš lanksčios, valcuotos metalinės plokštės, šiuo atveju klojinio elementai yra, žinoma, krūvio nešė jai s. Pagal ši prancūzų patenta, siūlomi sekantys vamzdinių elementų sujungimo būdai: siuvimas, klijavimas ir suvirinimas.
[0017] Pagal prancūzų patentą FP, A, 1603005 klojinio elementai netu-ri sujungiamųjų kiaurymių, pro kurias laisvai pratekėtų betono si autas, be to, kaip nurodyta aprašyme, kiaurymės, apsupančios kiekviena, elementą, o taip pat šalia pertvaros tarp gretimų elemen-tų turi būti užpildomos nuosekliai.Prieš užpildymą tarpusavyje su-sieti elementai turi būti fiksuojami arba pakabinami tarp viršuti-nio ir apatinio tvirtinimo elementų. Ši aplinkybė, o taip pat minė-ti tarpusavio sujungimo būdai sudaro sunkumų statant minėta klojini, be to, padaro sudėtingesniu betono išliejimo procesą.Sujungia-mųjų kiaurymių nebuvimas pastatytame klojinyje neleidžia išnaudoti vidinius, horizontalius ir CarbaD skersinius armuojančius strypus. Siame konstrukcijos variante klojinio vamzdiniai elementai, pagaminti iš valcuoto metalo, užims daug vietos transportuojant ir sau-goj ant .
[0018] Sutinkamai su šiuo išradimu siūlomas klojinys, pagamintas iš tarpusavyje sujungtų elementų, kuriuos galima sujungti tarpusavy-((
[0019] je, sudarant, pavyzdžiui, sieninų klojini, kuri galima užpildyti betonu ar kita kietėjančia medžiaga, be to, ši medžiaga gali laisvai pratekėti tarp surištų vienas su kitu klojinio elementų, ko pasėkoje gaunama ištisinė konstrukcija, kuri, kuomet klojinys ran-dasi vietoje CnenuimtasD, padengiama medžiaga, pavyzdžiui, plasti-ku.
[0020] Taip pat šio išradimo tikslas yra trūkumų, būdingų žinomiems
[0021] Šio išradimo tikslas pasiekiamas klojinio konstrukcijos, kurios elementu skirtumai aprašyti išradimo apibrėžties p.1, dėka. Mi-nėtu klojinio elementu panaudojimo badu ypatybės aprašytos išradi-mo apibrėžties p. 9.
[0022] IS esmės klojinio cilindriniai elementai pagal Si išradimą sujungti tarpusavyje tokiu būdu, kad jie sudaro, pavyzdžiui, sienini klojini, kuris, užpildant ji betonu, leidžia jam laisvai tekėti tarp klojinio cilindrinių elementu, dėl to, sukietėjus betonui, su-sidaro betoninės kolonos, sudarančios sienele.
[0023] Panaudojant Sio išradimo klojini, galima supilti mažesni betono kieki aplink armuojantiius strypus, lyginant su žinomais klojiniais, kadangi klojinio hermetiniai elementai nepraleidžia vandens.
[0024] Liejant pamatus atkrenta būtinybė naudoti išilgai pamato taip vadinama pamatini plastika, taip pat sutaupomas tinkas, skiedinys, nereikalinga uždenginėti kiaurymes sujungus elementus.
[0025] Tinkamiausia medžiaga klojini ui, pagamintam iŠ cilindriniu elementu, pagal Si išradimą, yra poli vinilchlorido plastikas, pasižy-mintis aukštu atsparumu smūgiui ir turintis apie lmm stori, kadangi tokia medžiaga suteiks betoninės konstrukcijos paviršiui patrauk-liausia išvaizda, bet, principe, gali būti panaudojamas kartonas ar kita analogiška fnedžiaga, pasižyminti atitinkamomis savybėmis ir CarbaD apibrėžtu sienelės storiu.
[0026] Kadangi elementai turi cilindro forma., tai jie yra pakankamai atsparūs lenkimui.Formos skerspjūvis gali būti apvalus, ovalipis ar-ba daugiakampis Cpavyzdžiui, aštuoniakampis, SeSiolikampis ir pan.D, o kampai užapvalinti.Skerspjūvis gali būti ir kvadratinis.
[0027] Klojinio elementai arba jo išorinės dalys, kurios nuimamos pa-naudojus jas, pagal Si išradimą gali būti išsaugotas po to, kai jos yra užliejamos betonu. Tuo atveju, jei klojinys paliekamas po užpy-limo, pageidautina panaudoti jo gamybai plastmasės su apdirbamu pa-viršiumi tipo medžiaga, tuo pačiu atkrenta būtinybė prižiūrėti pa-viršiu užpylus klojini.
[0028] Šio išradimo klojinio elementai turi labai maža, svori, o ju tvirtumas leidžia juos štabeliuoti , patalpinant elementus viena vidų-
[0029] je kito, tuo pačiu sumažinant tūri ir svori, kurie sumažėja iki 98% lyginant su anksčiau žinomais klojini ai s.
[0030] Liejant pamatus klojinio cilindriniai elementai pastatomi kar-tu ant paruošto išlieto pagrindo arba tiesiog ant žvyro. Tuo atveju, jei paruošta konstrukcija turi turėti armuote, tai armuojantys strypai, kurie, statant klojini, gali tarnauti kaip sutvirtinimo elementai, istatomi vertikaliai, horizontaliai arba kampu, kaip tai gali būti reikalinga. Armuo j ančios konstrukcijos gavimui kiekvienas klojinio elementas turi atskiras kiaurymes, i kurias horizontaliai arba kampu įvedami armuojantys strypai, be to,vertikaias armuojantys praeina pro atvirus klojinio elementu galus viršuje, pro kur pradedamas užpildymas betonu. Sukietėjus betonui, pamatas padarytas.Paprastas namo vienai šeimai pamatas gali boti išlietas vieno žmogaus per viena, darbo diena..
[0031] Be to, pagal ši išradimą skiedinio išliejimo darbai}panaudojant cilindrinius plonasienius klojinio elementus^ reikalauja mažesnio grunto išėmimo darbo apimties, lyginant su rėminiu klojiniu panau-doj i mu.
[0032] Atraminė sienų išliejimo metu atliekamas grunto išėmimas iki jo išalimo gylio, po to klojinio elementai pastatomi i vieta, sujungiami tarpusavyje ir sutvirtinarni.Jei atraminės sienos viršus turi būti horizontalus arba užapvalintas, tai klojinio elementai apipjaustomi atitinkamu būdu.
[0033] Klojinio elementu mažas svoris ir prigimtinis elastingumas lei-džia greitai ir lengvai sujungti, pavyzdžiui, du klojinio elementus vertikalioje padėtyje. Jei reikia padaryti toki sujungimą., pageidautina, kad kas antras žemesnis klojinio elementas rastųsi atlksčiau elementu vidurio lygio, kad sudaryti sujungimo vietų pasislink ima vertikalia kryptimi.
[0034] Klojinio medžiaga, pavyzdžiui, poli vinilchlorido plastikas, ga-li būti nudažyta.
[0035] Šio išradimo klojinio elementus galima panaudoti atliekant skiedinio išliejimo operacijas virš ir po vandeniu, pavyzdžiui, statant prieplaukas ir pan. Atliekant išliejimą po vandeniu visa. armiruote galima Įmontuoti i klojini iš paviršiaus, todėl nereikalingi narai.
[0036] Toliau bus aprašyti šio išradimo realizacijos variantai su nuo-rodomis i pridedamus paveikslus.

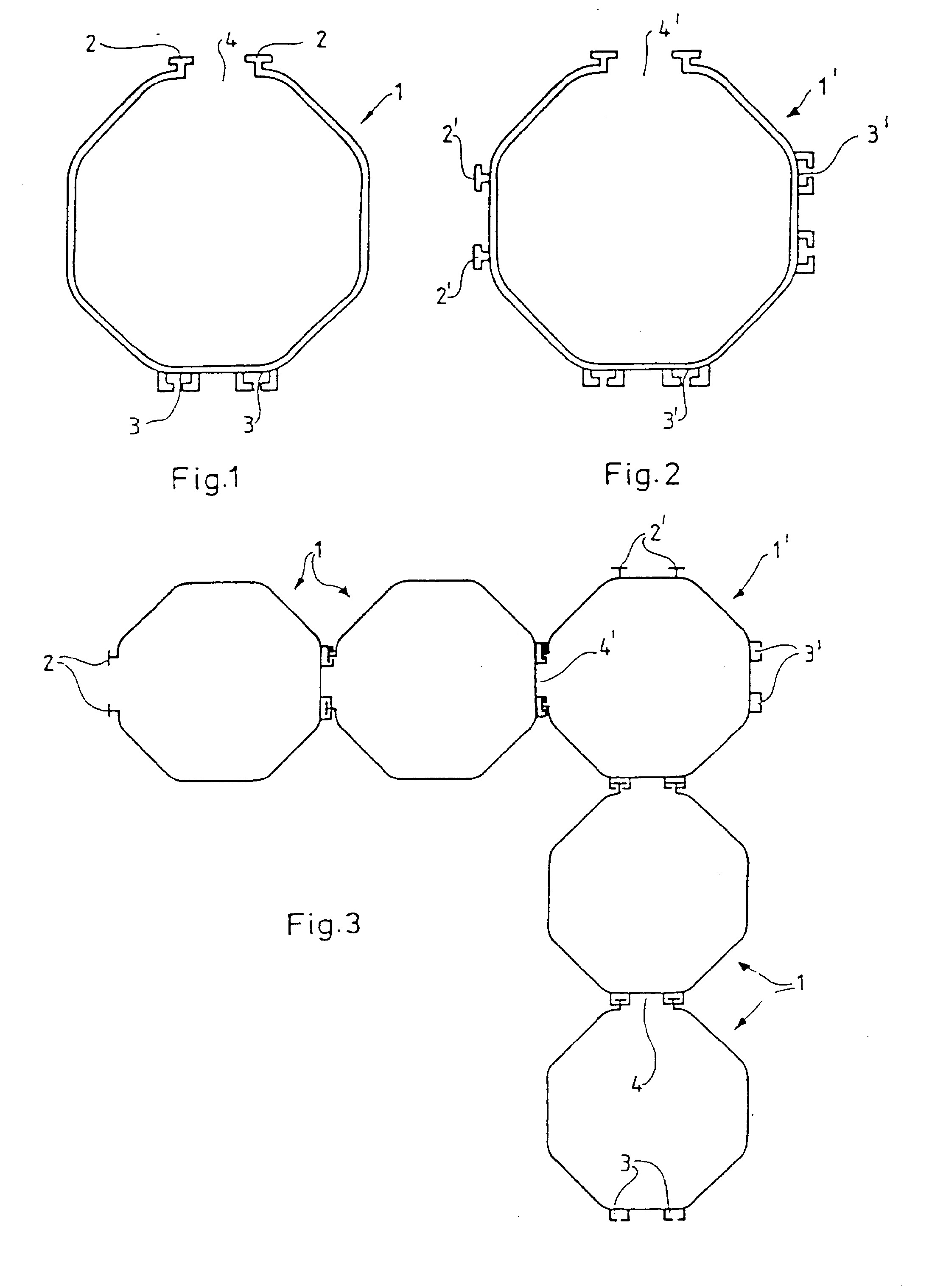

[0037] Pav. 1 ir 2 pateikti standartinio elemento ir kampinio elemento vaizdai i S vi rSaus sutinkamai su pirmu variantu.
[0038] Pav. 3 pateiktas penkių, tarpusavyje sujungtu klojinio elementu vaizdas iš viršaus C keturi standartiniai elementai ir vienas kampinis elementas!) pagal pav. 1 ir 2 parodyta varianta.

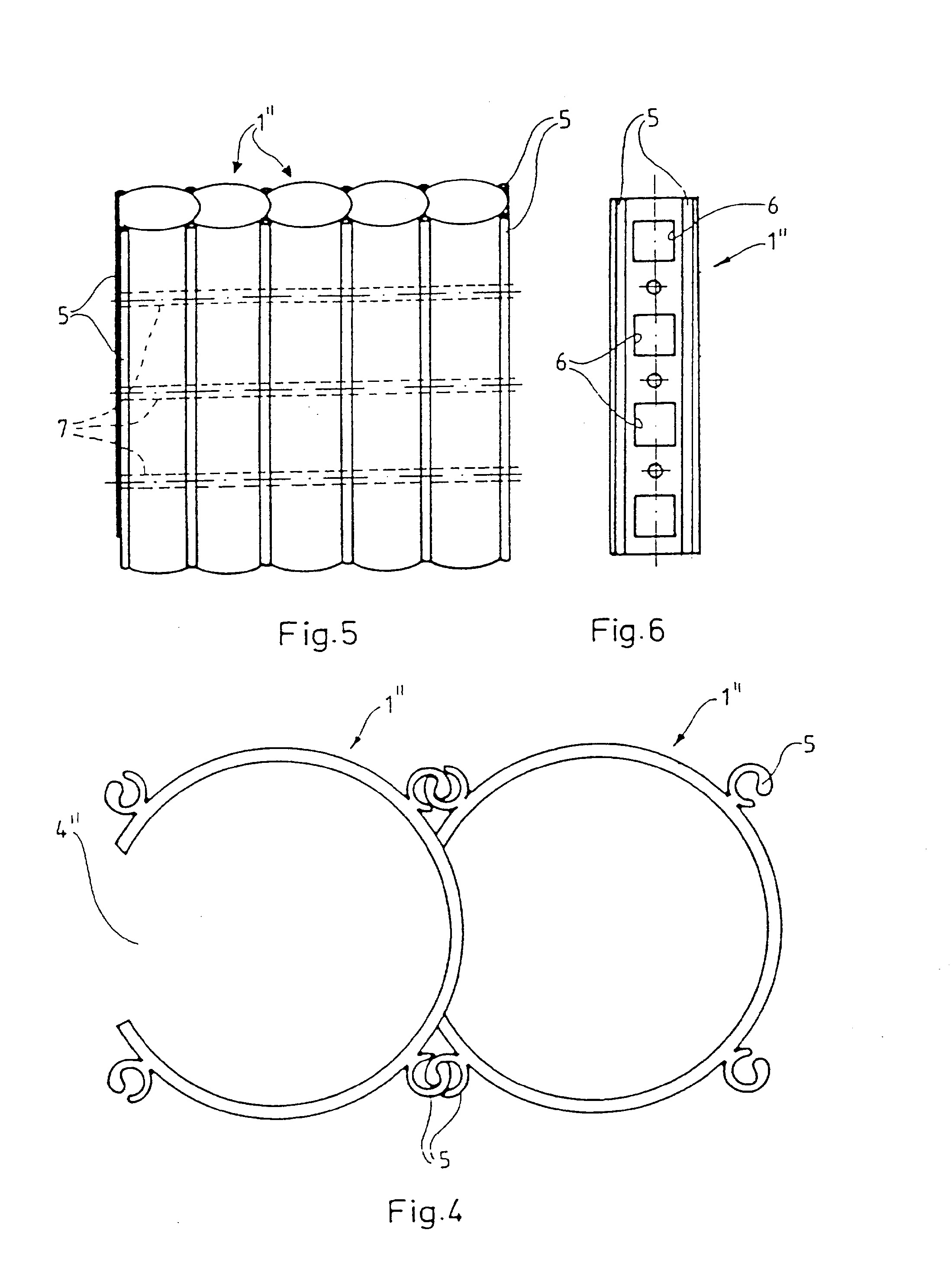

[0039] Pav. 4 pateiktas dviejų tarpusavyje sujungtu klojinio elementu vaizdas iš viršaus sutinkamai su antru variantu.
[0040] Pav.S izometriškai pateikti penki tarpusavyje sujungti klojinio elementai sutinkamai su pav.4 variantu.
[0041] Pav. 6 pateikta klojinio pav. 4 ir 5 elemento šoninė sienelė, be to ši sienelė jungiasi su gretimu elementu.

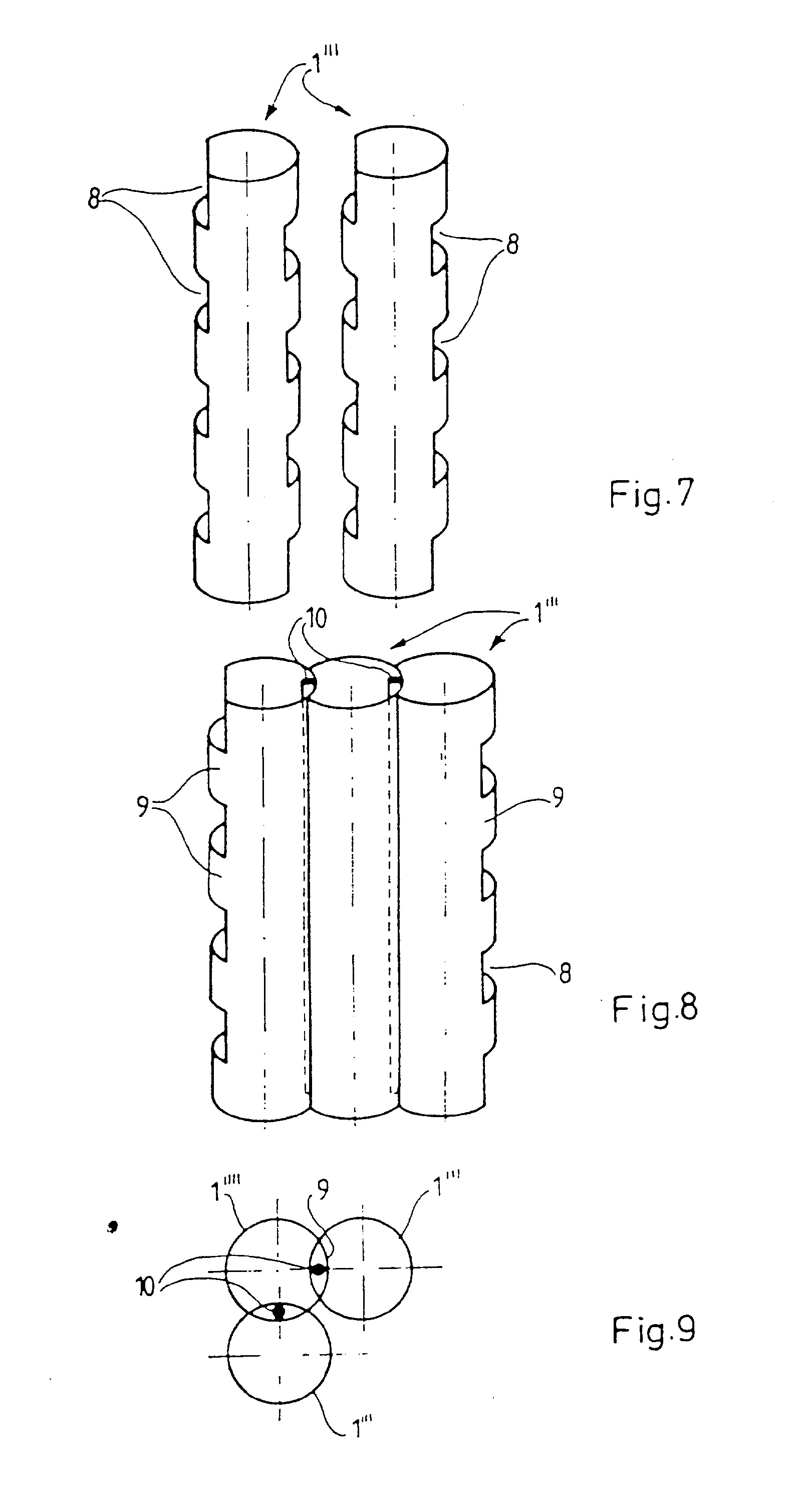

[0042] Pav. 7 izometriškai pateikti du klojinio elementai prieš ju su-jungimą sutinkamai su trečiu variantu.
[0043] Pav. 8 izometriškai pateiktas trijų klojinio elementu šoninis po elementu sujungimo pagal varianta, pateikta pav. 7, vaizdas.
[0044] Pav. 9 pateiktas trijų tarpusavyje sujungtu klojinio elementu kampinės dalies vaizdas iš viršaus.

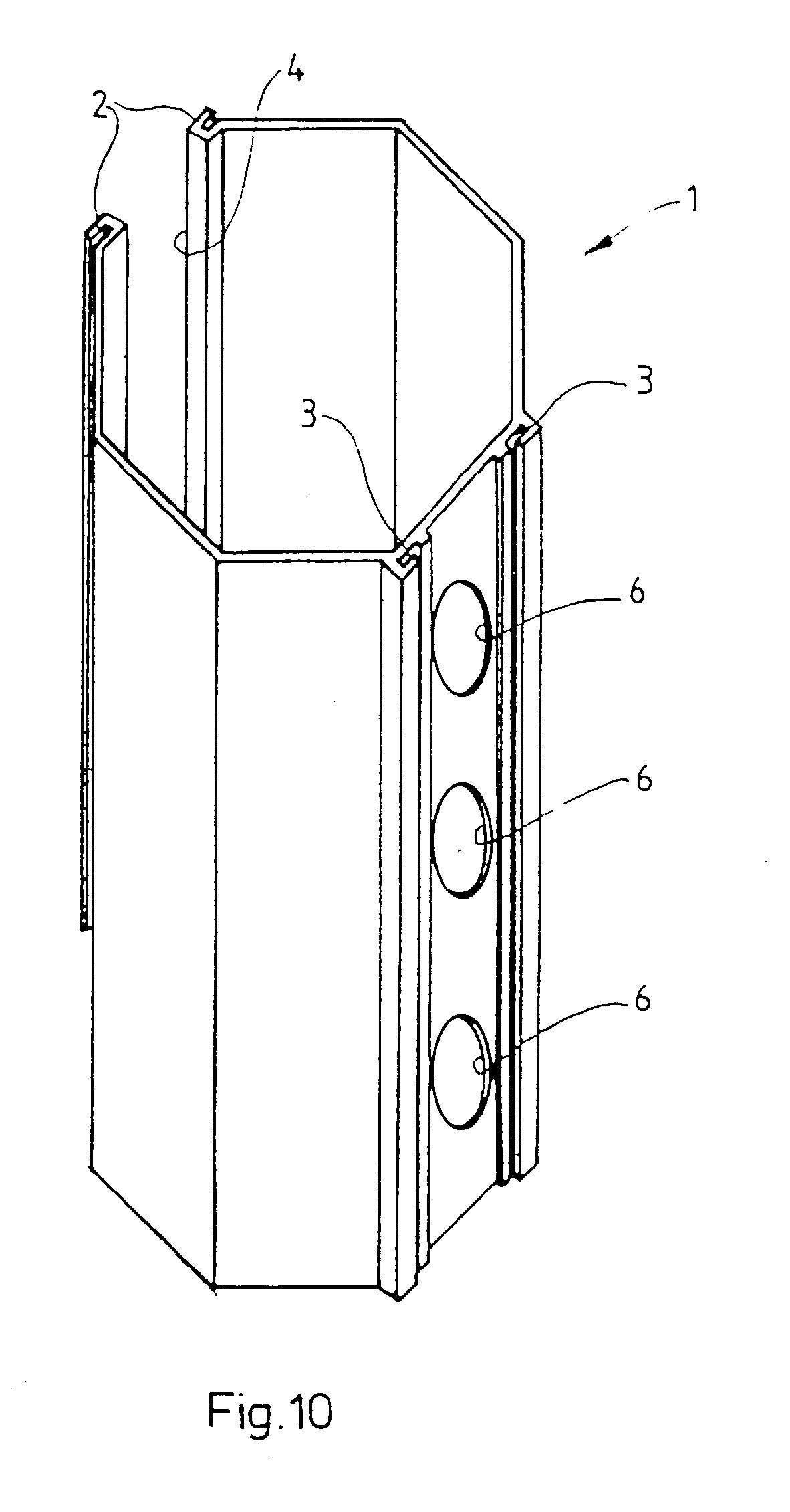

[0045] Pav.ĮO izometriškai pateiktas klojinio elementas pagal varianta, pateikta pav. 1-3.

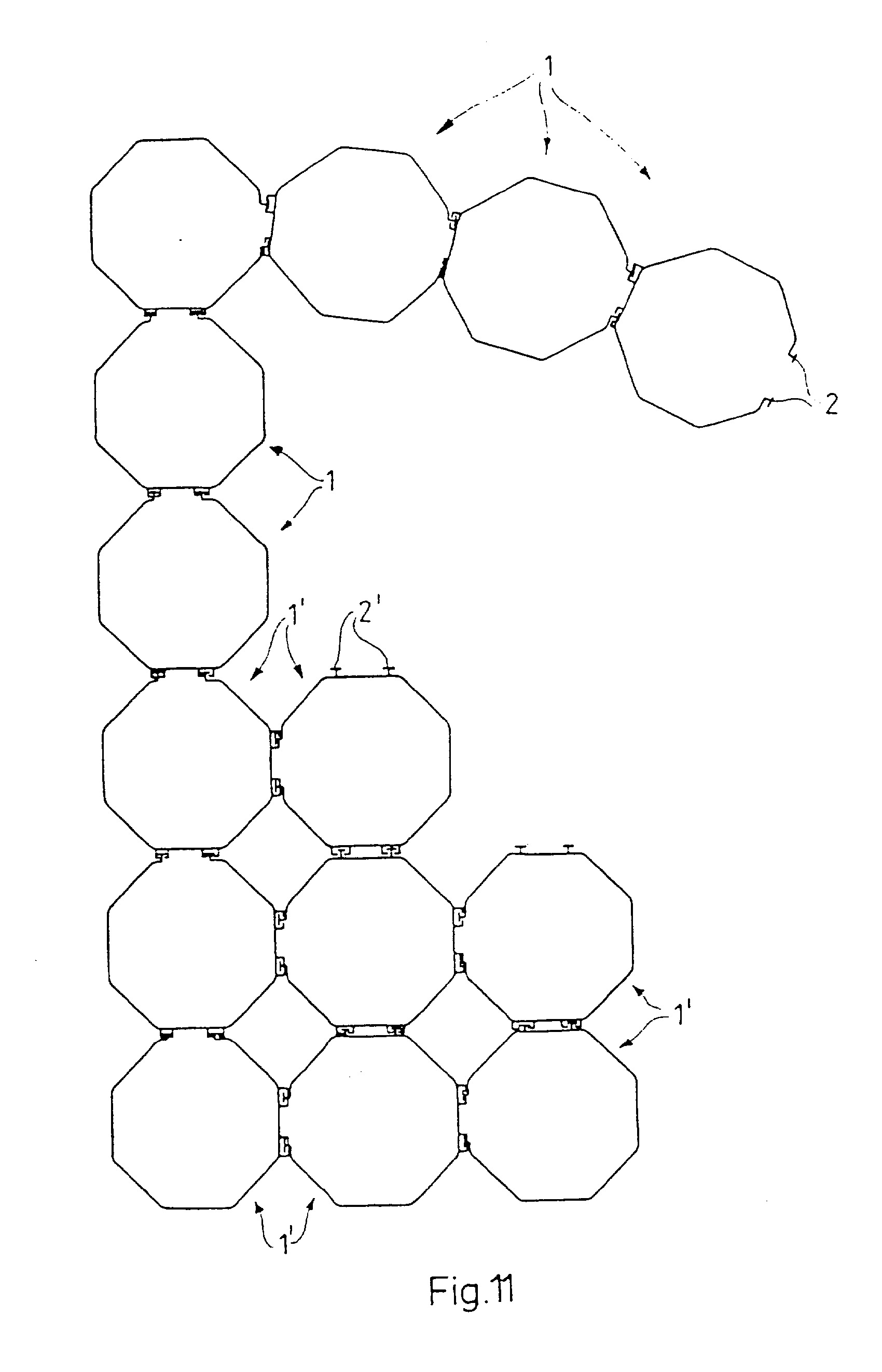

[0046] Pav.11 pateiktas vaizdas iš viršaus, kuriame matyti įvairūs rė-miniu elemntų, parodytų pav. 1-3 ir ĮO, surinkimo bodai.
[0047] Trijuose variantuose, pateiktuose pav.1-3, ĮO ir 11; pav. 4-6 ir 7-9 atatinkamai, vienodi elementai ir pozicijos pažymėti vienu ir tuo pačiu skaičiumi.
[0048] Pirmame variante Cpav. 1-3, 10 ir 113 pozicija 1 žymi prailginta, cilindrini, standartinį klojinio elementą, o pozicija 1 tžymi kampi-9
[0049] ni. elementą, kurio forma iš esmės tokia pati. Elementai 1,1 turi atvirus galus.
[0050] t
[0051] Klojinio cilindriniai elementai 1,1 turi aštuoniakampi skers-pjūvi su užapvalintais kampais.
[0052] Standartinio elemento 1 dviejose priešingose pusėse yra sujungiamieji įtaisai, skirti gretimu elementu suj ungi mui . Su j ungi amasi s įtaisas turi T formos stovus 2 ir atitinkamai T formos griovelius 3. Kampinis elementas Cpav.2 ir 11D turi atitinkamus sujungiamuosius įtaisus 2 ir 3 , išdėstytus poromis iŠ kiekvienos pusės. Su-
[0053] > »
[0054] jungimas stovu 2, 2 ir grioveliu 3,3 pagalba parodytas pav. 3 ir 11.AiSku, kad kampinis elementas 1 > kitame variante gali turėti sujungiamuosius įtaisus tiktai dviejose ar trijose pusėse, išdėsty-tus 90° kampu vienas į kita..
[0055] Pav. 1-3, 10 ir 11 pateiktame variante kievien^s klojinio elementas vienoje Šoninėje dalyje turi kiauryme 4, 4 , kuri gali tęs-tis visu klojinio elemento aukščiu, o kitoje Šoninėje dalyje Ckaip matyti skerspjūvyje!), kuri pasislinkusi kampine kryptimi (standar-tiniuose elementuose 180°, kampiniuose elementuose, pavyzdžiui, 90°D anksčiau minėtos Šoninės dalies, kurioje yra kiaurymės 4,4 , atžvilgiu, yra padarytos kiaurymės 6, išdėstytos ekvidistantiSkai viena kitos atžvilgiu Cpav. ICO ir skirtos betono pratekėjimui tarp klojinio tarpusavyje sujungtu elementu 1.1 -
[0056] Klojinio elementai 1,1 pagaminti iŠ polinilchlorido plastiko, kartono arba analogiškos medžiagos, pasižyminčios atitinkamomis savybėmis. Sienelės storis gali būti apie 1 mm. Cilindrinė forma suteikia klojinio elementams dideli tvirtuma, lenkimui, neprarandant tamprumo ir elastingumo savybių-
[0057] >
[0058] Kiaurymės 4, 4 suteikia elementams elastingumo savybių ir sudaro galimybe Stabeliuoti juos, įlstatant elementus viena, į kita., kas svarbu transportavimo metu.
[0059] Pav. 11 pateikti kai kurie klojinio 1, 1 elementu, parodytu pav. 1-3 ir 10, surinkimo vari antai . Si o paveikslo viršutinėje dalyje parodyti trys tarpusavyje sujungti standartiniai elementai 1. Kadangi jie yra elastingi, juos galima sustatyti bet kokia kreive ir kampu. Apatinėje pav. 11 dalyje pateiktas "kampiniu elementu" sujungimas išilgine ir Šonine kryptimis, kas leidžia padidinti klojinio išmatavimus, nekeičiant atskiru ju elementu skerspjūvio.
[0060] > >
[0061] Pav.4-6 pateiktame variante klojinio 1 elementai tuęi apvalaus » » ►
[0062] ir cilindro su kiauryme 4 , atatinkančia, kiaurymes 4, 4 , forma.,
[0063] > >
[0064] kurios dėka kiekvienas klojinio 1 atskiras elementas turi C formos skerspūvį.
[0065] > >
[0066] Klojinio 1 elementu išorinėje dalyje yra sujungiamieji įtai-sai, kuriuos sudaro stovai 5, turintys žnyplių pavidalo skerspjūvį. Tokie sujungiamieji stovai S yra išdėstyti ir išformuoti tokiu bQ-du, kad gretimu elementu 1 analoginiai ęį-ovai gali susi kabanti vienas su kitu, kuomet vienas elementas 1 » »dalinai Įstatytas i.
[0067] » » > ►
[0068] gretimo elemento 1 išilgine kiauryme 4 , ko dėka gaunama pastovi klojinio konstrukcija.
[0069] ♦ »
[0070] Kiekvieno klojinio 1 elemento sifinelės dalis, esanti prieš kiauryme 4 > , turi tolygiai išdėstytas kiaurymes 6 Cpav. 6} , tarp kuriu taip pat yra kiaurymės horizontaliu Carba diagonaliniuD ar-muojančių strypu 7 Cpav. 5} patalpinimui. Kiaurymės 4 ► », 6 sudaro galimybe laisvai pratekėti betonui tarp elementu 1
[0071] Pav. 7-9 parodytame variante klojinio 1 elementai turi skir-tingus skerspjūvius, kintančiu j U ilgyje, Si forma apsprendžiama sujungiamųjų įtaisų konstrukcija.
[0072] Pav. 7 pateikti du klojinio 1 elementai prieS ju sujungimą. Kiekvienas iš šiu klojinio elementu priešingose pusėse turi eile kiaurymių 8, kurios kiekviename elemente 1 yra perstumtos asi-ne kryptimi elementu 8, išdėstytu priešingoje šio elemento pusėje, atžvilgiu, dėka to plotus 9 tarp vieno elemento kiaurymių 8 galima sukabinti su gretimo elemento kiaurymėmis 8. Toks sujungimas sutvirtinamas vertikaliu, fiksuojančiu strypu 10 pagalba.
[0073] Pav.9 pateiktas klojinio kampas, kuriame kampinis elementas
[0074] > > • » » > > 1 šiek tiek skiriasi nuo standartiniu elementu 1 , t. y. kam-pini s elementas 1 aprūpintas sujungiamaisiais plotais 8, 9 iš dviejų pusiu, išdėstytu tarpusavyje 90° kampu.
[0075] 5, yra pakankamai tvirti, tačiau, užpildant betonu, šie sujungimai 5 tarp klojinio elementu sustiprinami betono suteikiamu krūviu.
[0076] Bandymai, kurie buvo atitikti su šiuo išradimo klojinio elementais, parodė, kad , nežiūrint i sienelės maža storį ir nedideli svori, šie elementai sugeba išlaikyti krūvius, atsirandančius betono užpylimo metu. Šio išradimo klojinio elementai gali pakeisti ben-dru rėmini klojini daugelyje praktiniu uždaviniu. Pamatai ir atrami-nės sienelės gali būti nagrinėjamos tik kaip šio išradimo pritaiky-mo pavyzdžiai.Si o klojinio elementus galima panaudoti išliejant pa-neles arba stogus. Tokiu atveju klojinio elementu sienelės viršuti-nė dalis privalo turėti ertmes užpildymui betonu.
[0077] Galima įsivaizduoti iš anksto sujungtu klojinio elemento grupių, kuriose skirtingos elementu grupės sudaro vientisa klojini, panaudo-
[0078] Kaip buvo pažymėta anksčiau, Siame išradime taip pat siūlomas sienų ir kitu konstrukcijų išliejimo badas, panaudojant klojinį, sudaryta, i S anksčiau aprašytų elementų.
1.Klojinys, susidedantis iš daugybės tarpusavyje sujungtu leng-vasvoriu elementu ir skirtas sienų ir analoginių konstrukcijų iš-liejimui, kiekvienas klojinio Cl-1 } elementas yra cilindrinės formos plonasienė atraminė lanksti konstrukcija, turinti įtaisą klojinio Cl-1 D elementu sujungimui tarpusavyje, besiskiriantis► » ► » tuo, kad efektyvumo padidinimo tikslu klojinio Cl-1 D elementai turi kiaurymes C4, 4 » , 6; 4 » », 6, 85 , padarytas, mažiausiai dvejo-se vietose elementų, išdėstytų kampu vienas i kita Cisivaizduoja-mose!) plokštumose, praeinančiose pro klojinio elemento šona. išil-gine kryptimi, be to, jos išdėstytos vietose, kurias apsprendžia sujungiamieji Įtaisai C2,3; 2 ,3 ; 5,8,9,ICO ir tai, kad žinomi sujungiamieji įtaisai C 2,3; 2 3 ; 5,8,9,102) išpildyti su jų atsky-rimo galimybe, be to, Jie išdėstyti klojinio Cl-1 D elementuose tokiu būdu, kad pastarieji gali būti pastatyti su atrama ant gre-> » ► »timų klojinio Cl-1 D elementų arba jie gali bati sukabinti su gretimais elementais, dalinai įeidami į juos, tuo pačiu bet kuriuo> > *atveju, uždengiant kiaurymes C4,4 ,6; 4 ,6; 85 iš lauko pusės, bet sujungiant jas klojinio elemento šoninės sienelės viduje ir ne-leidžiant skiediniui nutekėti, bet sudarant srautinį ryšį tarp gre-timų kamerų, sudarytų klojinio Cl-1 D elementų vidinėmis dalimis.
2.Klojinys pagal p. 1 , besiskiriantis tuo, kad kiekvienas klojinio Cl-1 } elementas turi atskiras kiaurymes horizontaliu ir CarbaD praeinančių diagonaliai armuojančiu strypų C7D patalpinimui jose.
3.Klojinys pagal p. p. 1,2, besiskiriantis tuo, kad klojinio elementas turi teisingo daugiakampio skerspjūvį, o kiaurymės C 45 iš-pildytos dviejose priešingose pusėse.
4. Klojinio pagal p. p. 1,2, besiskiriantis tuo, kad kiekvienast > klojinio elementas turi apvalų skerspjūvį, o kiaurymės C4 ,6; 85 išpildytos dviejose vietose, išdėstytose diametraliai.
5.Klojinys pagal p.p. 1,2, besiskiriantis tuo, kad turi viena,arba daugiau kampinių elementų C1 ;1 D, o kiaurymės C4 ,6; 4 ,6;> ► » » >8D kampiniuose elementuose C1 ; 1 D išpildytos, mažiausiai, dviejose praeinančiuose išilgine kryptimi plotuose, perstumtuose kampu Cįsi vai zduoj amuose) plokštumose, praeinančiose pro klojinio kiekvieno elemento šona. išilgine kryptimi, ir tas kampas sudaro 90°.
6. Klojinys pagal p. p. 1-4, besiskiriantis tuo, kad kiekvienas> > > t f elementas Cl,l ,1 D turi išilgine kiauryme C4;4 D, kurios dėka kiekvienas klojinio elementas turi 2- formos skerspjūvį, o sujungiamieji įtaisai C2,3; 3'; 5} skirti sujungimui su atsijungimo galimybe nuo gretimu sujungiamųjų įtaisu, išdėstytu betarpiškai> > prie išilginiu briaunų, sudarančiu kiauryme C4;4 } , arba žalia j U.
7. Klojinys pagal p. p. 1-4, besiskiriantis tuo, kad kiaurymės C6; 8} mažiausiai viename perstumtame kampu elemento C1 ,1 D Šoniniame plote užima tiktai dalį klojinio elemento jo išilgine kryptimi, be to, turimos kelios išdėstytos vienodais atstumais viena nuo kitos kiaurymės C6; 8} , esančios klojinio elementuose.
8. Klojinys pagal p.p.4, 7, besiskiriantis tuo, kad kiaurymės■C8D klojinio kiekvieno elemento vienoje dalyje yra aksaliai perstumtos antros dalies atitinkamu kiaurymių C8D atžvilgiu, dėka ko gretimu elementu C1 D dalys C9D, išdėstytos tarp kiaurymių C83, gali boti sujungtos CatjungtosD su gretimo elemento kiaurymėmis C8Z>, be to, sujungimas su atjungimo galimybe įvykdomas fiksavimo strypu CIOD dėka, kurie sujungimo metu yra vertikalioje padėtyje ir kurie tuo pat metu gali tarnauti kaip armiruotė.
9. Sienų ir analoginiu konstrukcijų liejimo būdas panaudojant klojinį pagal p.p.1-8, besiskiriantis tuo, kad klojinys sienai ar-ba analoginei konstrukcijai statomas sujungiant tarpusavyje cilindrinius pl onasienius ir, tinkamiausiu atveju, lanksčius klojinio elementus C1-1 D, turinčius kiaurymes C4, 4 ,6; 4 ,6; 8D , padarytas, mažiausiai, dviejose elementu vietose, išdėstytu kampu vienas kito atžvilgiu C įsi vai zduoj amose plokštumose} , kurios praeina klojinio kiekvieno elemento Šone išilgine kryptimi Salia sujun-giarnuju įtaisu C2,3; 2 i ,3 f ; 5; 8, 9, 1CD išdėstymo vietų, be to, klojinio Cl-1 } elementu sujungiamieji įtaisai C2,3; 2 ,3 ; 5; 8,9,1CD sujungimo proceso metu ir po jo betarpiškai atsiremia į gretimus klojinio Cl-1 D elementus arba dalinai patalpinami gretimuose klojinio elementuose, dėka ko yra sujungiamos viduje klojinio gretimo elemento kiaurymės ir tuo pat metu uždaromos kiaurymės iš lauko pusės, ir, pagaliau, užpilamas į klojinį betonas arba analoginė kietėjanti medžiaga.
