[LT] Išradimas skirtas medienos apdirbimo pramonei, o tiksliau universaliai medienos apdirbimo įrangai buityje arba mažose įmonėse, kur netikslinga turėti didelį staklių parką.@Išradimo tikslas - plėsti technologines galimybes ir sutrumpinti staklių operacijų perstatymo laiką.@Staklės turi: 3 nepriklausomus stalų stovus, krumpliastiebinę koloną, kėlimo mechanizmą ir vienšpindelinį autonominį agregatą su pavara.@Nauja tai, kad 3-jų varžtų ir veržtuvo dėka iš išvardintų mazgų greitai ir lengvai surenkamos plataus universalumo medienos apdirbimo staklės.@Išskirtinis staklių bruožas tas, kad turi vienšpindelinį autonominį agregatą su pavara, kuris koto (pusašies) ir veržtuvo dėka užtvirtintas ant kėlimo mechanizmo gembės su reismuso prispaudėju.@Gembė, savo ruožtu, slystančiai suleista su konstrukcija nešančia krumpliastiebine kolona, kas leidžia jėgos agregatą kilnoti arba pasukti nepriklausomų rievinimo, medienos pjovimo ir reismuso stalų atžvilgiu.@Papildomai pažymėtina tai, kad konstrukcija turi palankią rievinimo padavimo stalo plokštę, atmetamą medienos pjovimo gembinį stalą, kuris, savo ruožtu, tarnauja liniuotės ir užmaunamo vežimėlio kreipiamosiomis.
[EN]
[0001] Išradimas skirtas medienos apdirbimo pramonei, o tiksliau universaliai medienos apdirbimo įrangai buityje arba mažuose įmonėse kur netikslinga turėti didelį staklių parką.
[0002] Žinomos plačiai paplitusios mažagabaritinėa staklės, kur vieno špindclio- ir pavar'os dėka, tikslu praplėsti medienos apdirbimo technologines galimybes, galima išpildyti keletą operacijų: rievinimą, medienos pjaustymą, įrankių galandymą. Taikant papildomus priedus, praplečia operacijas: skylių kalimas / horizontalus frezavimas / reismusas, tekinimo darbai. Anaiptol daugumas staklių, kaip taisyklė, negali atlikti komplekse tokių operacijų, kaip: medienos skersavimas iš vienos pusės ir tikslių išmatavimų skersavimas iŠ dviejų pusių, horizontalus ir vertikalus frezavimas, Išvardintos operacijos yra imlios, atsakingos ir sunkiausiai- išpildomos stalių
[0003] darbuose. Nesękmės priežastis glūdi tame, kad visose žinomose staklių konstrukcijose peilinio Veleno
[0004] spindelis esti vienoje horizontalinėje padėtyje nejudrus, o paslankūs arba kilnojami staklių įvairiausių konstrukcijų priedai.
[0005] Artimas pagal tikslą prototipas yra "Stalo universalios medienos apdirbimo staklės" TSRS autorinis liud. Nr. 12.73245 AI, Kl / B 27 C 9/00, 1985 m., kuriame autoriai siekė praplėsti medienos apdirbimo technologines galimybes. Staklės turi: stovą, susidedantį iš viršutinio. ir apatinio stalų, sujungtų tarpusavyje kreipiamosiomis. Apatinis stalas turi
[0006] ruošinio tvirtinimo ir stumdymo mechanizmą, o viršutinis stalas turi neaiškų mechanizmą vežimėlio ;
[0007] stumdymui kreipiamosiomis. Vežimėlio padėtis fiksuojama veržtuvų pagalba, o jo grąžinimas į pradinę padėtį atliekamas spyruoklių pagalba.
[0008] Vežimėlio viduje posūkio tikslu sumontuotas ant;
[0009] kakliukų: pasukamas blokas su pavara. Pavara, savo ruožtu; pleištinio diržo dėka sujungta su vienu iš
[0010] keturių spindelių, kurie poromis pritvirtinti prie papildomų pasukamųjų blokų, o pastarieji pusašių; dėka užtvirtinti ant' judamo vežimėlio.
[0011] Tikslu išpildyti frezavimo operacija, prie viršutinio
[0012] stalo pritvirtinamas papildomai vežimėlis kreipiamosiomis, kurios, reikalui esant, nuimamos.• Prie Spindelio tvirtinama freza. ;
[0013] Autorių užmanymas sekantis. Pasukus bloką su spindeliais i, norimą padėti, atitinkamai antrąjį bloką su pavara dėl pleištinio čliržo permontavimo, galima . atlikti įvairias medienos, apdirbimo operacijas, . sugaišus pasiruošimui minimalų laiką. "V:;.;
[0014] 1. Pavadinimas " stalo" staklės neatitinka ' tikrovės. Kokiu būdu galima dirbti šiomis pastačius jas ant^ stalo, jeigu rievinimo stalo aukštis turi. būti ne didesnis rašomojo stalo aukščio?
[0015] Išvada.- Staklių išmatavimas ir komponavimas neracionalūs. 2. Universalios sta- klės skaitomos universaliomis tuo metu, kada vienas Spindelis su pavara, keičiantantgalius, atlieka bent kelias operacijas. ' Prototipas nėra universalių stakJ ių pavyzdys taidaugiašpindelinis mechaninis įtaisas. Kitaip kalbant, tai keturios • įvairios paskirties staklės, surinktos viename konstrukciniame mazge su viena universalia pavara, pajungta perstatomo pleištinio diržo dėka. Išvada. Staklių komponavimas neracionalus ir betikslis. Staklės ne universalios, o daugiašpindelinis mechaninis įtaisas su universalia pavara 3. Pats atsakingiausias rievinimo staklių mazgas, "užtikrinantis galutini, medienos apdirbimo rezultatą - stalo pakėlimas ir nuleidimas.
[0016] o apibrėžtyje ir aprašyme pavadintas primygtinai " vežimėliu", "kreipiamosiomis". Kokiu būdu mes galime pakelti arba nuleisti Ši, " vežimėli,", pavyzdžiui, 0, 5 - 100 mm ir t.t.?
[0017] Išvada. Prototipas neturi tikslaus "pakėlimo-nuleidimo" mechanizmo rievinimo stalui, tame tarpe reismuso, horizontalaus ir vertikalaus frezavimo operacijoms atlikti. Galų gale tai sudėtinga ir brangu.
[0018] 4. Prototipo staklėmis neįmanoma išpildyti labai
[0019] reikalingų operacjų: skersavimo • iš vienos pusės, skersavimo tikslių išmatavimų iš dviejų pusių, vertikalaus frezavimo ir horizontalaus skersinio frezavimo. 5. Reismusas neturi medienos prispaudimo mechanizmo ir smūgio atšvaito, kas daro reismusą nedarbingu.
[0020] 7. Gilesnė ir išsamesnė analizė rodo, kad staklės apskritai netinkamos eksploatacijai ne tik dėl blogos konstrukcijos prado, bet ir techniškai ne i š sprend ž i amo darbo saugos priemonių trūkumo: pleištinio diržo apsauga įvairiose padėtyse, peilinio veleno apsauga, pleišto ir pjūklo apsauga, vertikalaus veleno ( frezos)
[0021] apsauga, reismuso apsauga ir kt.
[0022] Išradimo tikslas - praplėsti technologines:galimybes ir sutrumpinti staklių operacijų perstatymo laiką.

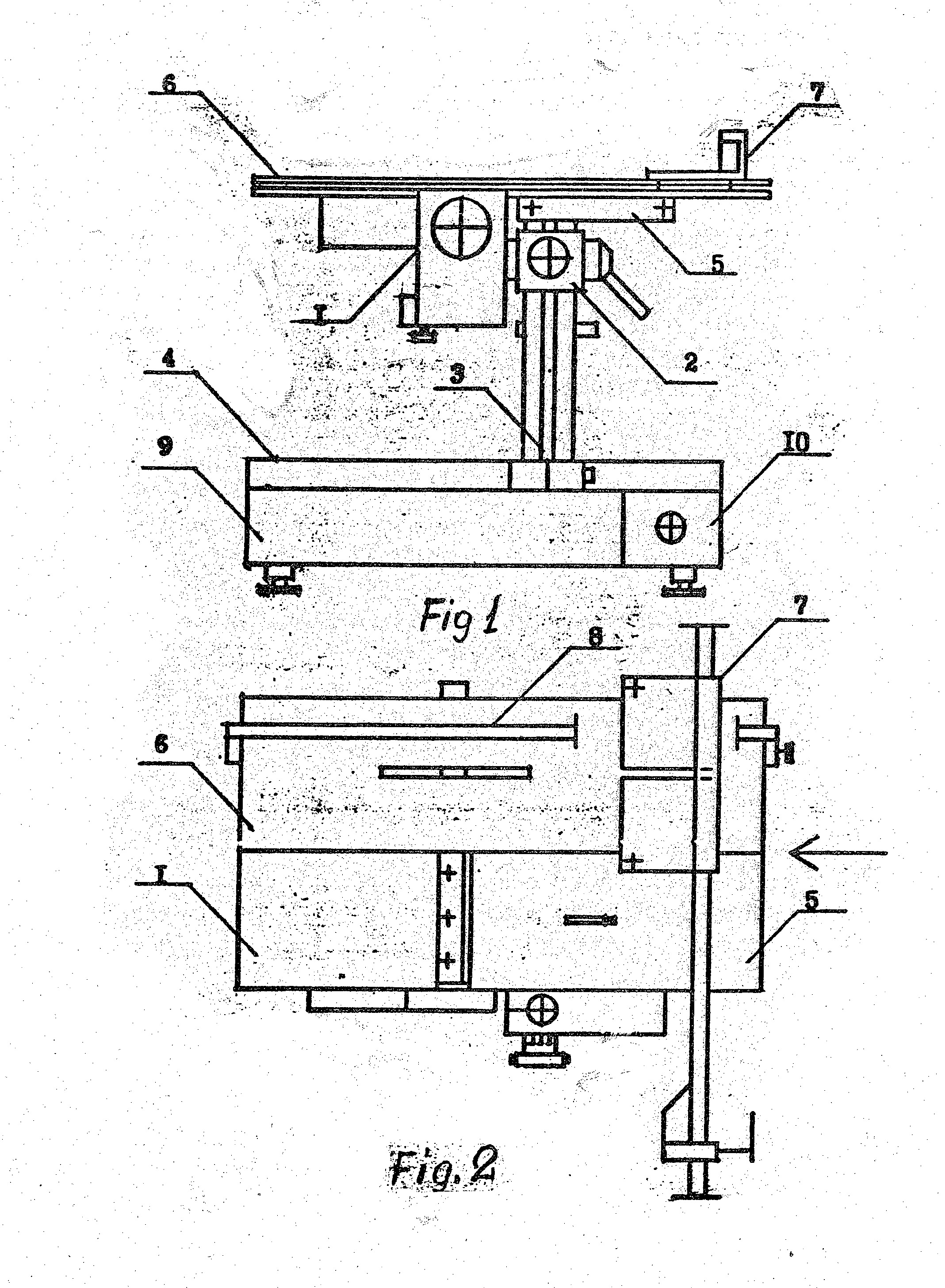

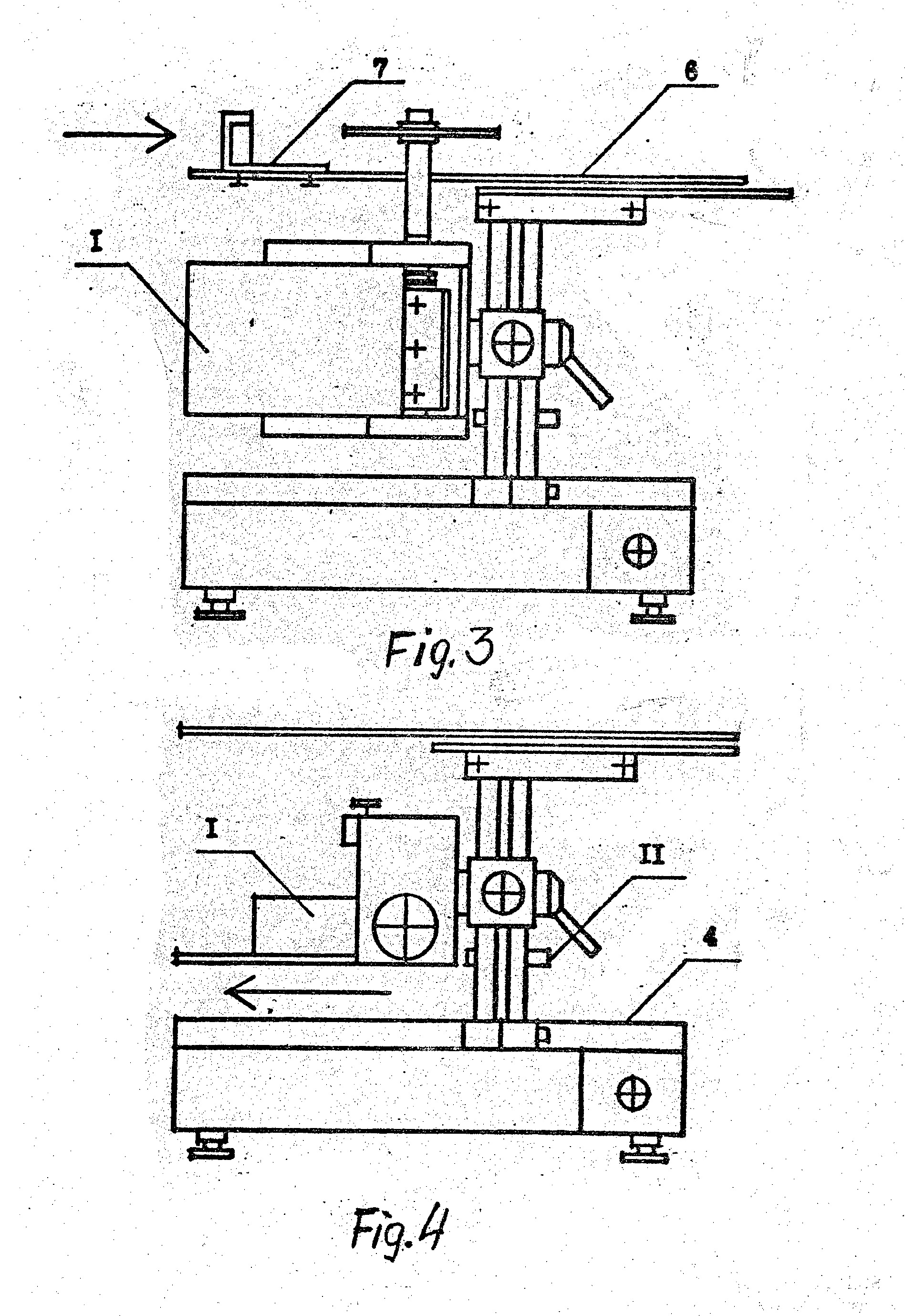

[0023] Fig. 1 pateiktas staklių bendras vaizdas iš šono nuo pagrindinės operatoriaus darbo vietos, fig. 2 - " tas pats plane, fig. 3 - vaizdas iš šono agregatas vertikalaus frezavimo režime - tąsų sąnara vežimėlio pagalba, fig. 4 tas pats reismuso režimas. Rodyklėmis nurodytos medienos apdirbimo kryptys.
[0024] Universalios medienos apdirbimo staklės turi: kolektorini, elektros varikli, su reduktoriumi' ir " skriemuliu, keturkampi, veleną 4- iais peiliais,
[0025] skriemuli,, pailgintą Spindeli,, guolius s' u apkabomis, pleištinio diržo įtempimo įtaisą ir stacionariai pritvirtintą. stalo priėmimo stalą.
[0026] Išvardinti elementai konstruktyviai surinkti viename mazge- automatiniame agregate Pastarasis, savo ruožtu, . koto ( pusašio) ir veržtuvo pagalba pritvirtintas prie kėlimo mechanizmo 2 gembė, kuri turi limbą ir slieką gale. Mechanizmas- slystančiai'
[0027] suleistas su konstrukciją nešančia krumpliastiebine kolona 3. Kolonos bazė, pirmojo varžto pagalba, užtvirtinta stovo pagrinde, kuris papildomai vykdo apatinio reismuso stalo 4 funkcijas. Prie viršutinio kolonos galo, 2- ojo varžto pagalba,. užtvirtinta viršutinio stovo gembė - 5 ant kurios paslankiai
[0028] . sumontuota rievinimo padavimo stalo plokštė. Prie gembinio stovo papildomai ant horizontaliojo pusašio 3-čiojo Varžto dėka, užtvirtinta atmetama medienos
[0029] pjaustymo stalo gembė - 6. Medienos p j aust ymc>' stalas, savo ruožtu, papildomai vykdo greitai nuimamo vežimėlio
[0030] Surinktos staklės stovi ant instrumentų' dėžės - 9 su srovę mažinančiuoju transformatoriumi - 10.
[0031] Papildomai staklės turi spyruoklini, reismuso prispaudėją 11, pritvirtintą prie kėlimo mechanizmo
[0032] 'Stakles veikia sekančiai. Operacijoms: 1. medienos rievinimas, 2. medienos' pjaustymas, 3. horizontalus . išilginis ir 4. horizontalus- ' skersinis frezavimas (įpjovimai), 5. ske,rsavimas iš vienos pusės ir 6. tiksus išmierų ske'rsavmas iš dviejų pusių - staklių pertvarkyti nereikia. Išpildant šias operacijas, naudojamasi kėlimo mechanizmo - 2 limbu, liniuote - 8 ir "vežimėliu - 7.
[0033] Atliekant operacijas: 7. vertikalų " frezavimą, 8. tąsų
[0034] sąnarą ir 9. reismusavimą - staklės pertvarkomos, . pasukus autonomini, agregatą - 1 atitinkamai 90° ir 180°
[0035] nuo išeities taško. Naudojant kėlimo' mechanizmo - 2 limbą, nustatome norimą medienos apdirbimo lygį.
[0036] Vertikalų frezavimą - tąšų sąnarą - atliekame vežimėlio 7 pagalba, kuri, užmauname ant medienos pjaustymo stalo - 6 tik iš kitos pusės - iš priekio.
[0037] Nuimant nuo Spindelio - pjūklą, frezą ir kt., medienos pjaustymo stalas -6. atmetamas atgal.
[0038] Autonominis agregatas - 1, posūkio metu, automatiškai fiksuojasi kas 90°. Prieš pasukant agregatą, .būtina patraukti i, save rievinimo padavimo .stalo plokštę, esančią ant. viršutinio stovo - 5 pagrindo.
[0039] Turint omenyje konstrukcijos, savitumą ir jos mazgų paslankumą, stakles galima operatyviai perkomponuotj. i, kitų staklių bazę ir, pritaikius įvairius pakabinamus darbo įrangos prietaisus, priedus, špindeiio antgalius ir kt., galima išplėsti staklių operacijų kieki,. Tokiomis operacijomis gali būtį: galąstuvas, pjūklų ir instrumentų galandymas, šlifavimas, skylių kalimas ir gręžimas. medyje, siauiapjūklės, tekinimo darbai, plastmasių ir metalo frezavimas, mikseris, daržovių smulkinimas, sulčiaspaudė, malūnas ir kt. O panaudojant autonomini, agregatą, kaip vienšpindėlinę pavarą, galima jį pritaikyti kitiems mechanizmams retai naudotiniems buityje.
[0040] Tokiais mechanizmais gali būti: malkų pjovimo, betono maišyklės, talės, transporteris ir pan.
[0041] • Staklių transportavimas iš objekto į objektą, atliekamas aprašytame stovyje. Staklių išardymas prasideda nuo 3-jų varžtų ir autonominio 'agregato koto
[0042] veržtuvo palaisvinimo. Paeiliui nuimami: medienos
[0043] pjaustymo stalas - 6, rievinimo padavimo stalo stovas -
[0044] 5, autonominis agregatas 1 ir krumpliastiebinė kolona kartu su kėlimo mechanizmu Staklių surinkimas atliekamas atvirkštine tvarka.
Universalios medienos apdirbimo staklės, turinčios pagrindo stovą su kolona, gembę, stalą, kėlimo,reismusavimo mazgus ir pavarą, besiskiri anč i o s tuo, -kad staklės turi papildomai paslankius pjaustymoir.rievinimo 'stcilusį be to, medienos pjaustymo stalasatmetamas ir tarnauja kaip kreipiamoji liniuotei ir greitai nuimamam vežimėliui, rievinimo stalo pagrindo gembė sumontuota pasukamos kolonos viršutiniame taške,. kėlimo mechanizmo mazgas turi reismuso prispaudėją, o elektros pavara sumontuota ant kėlimo mechanizmo mazgo autonominiame agregate.
