[LT] Diaprojektoriaus panaudojimas mikroobjektams tirti.
[EN] The use of diaprojector for investigating microobjectives.
[0001] Išradimas priklauso biologinių, veterinarinių bei fizikinių portatyvinių laboratorinių prietaisų grupei optiniams mikroobjektų tyrimams.
[0002] Žinomų diaprojektorių (, ananpoeKTop flM-4T n AM-4M, mhc rpyKu, n>i, Mocį opnci io/ ikom, T/ iaBHoe ynpaBjiene mccthoh npoMbiameHHocTH, MrOO " 3KpaH". r. MocKBa, 1988r.) paskirtis yra diafilmų, skaidrių, fotojuostų ir pan. demonstravimas. Mikroobjektai jais netyrinėjami.
[0003] Mikroobjcktai tiriami mikroskopų pagalba ( Mmkpockoii 6no. norn,- iecKKM pa6oLmH " Bho/ iom- PI flaeiiopT, Tpn^ abi op^ eHa / leHMHa JleHHHrpancKoe OMTHKO- MexaHHLiecM>i.-06' beAMHeHHe hmchh B. H. JIeHHHa, r./ leHHHrpa, u, 1976r.).
[0004] Mikroskopų trūkumas tas, kad objektų stebėjimo laukas mažas. Esant mažai objektų koncentracijai, ilgai užtrunka paieška, nėra galimybės arba ji labai maža stebėti vienu metu keletą objektų, juos betarpiškai lyginant. Vargsta akys, ir paprastai stebi tik vienas žmogus - nėra galimybės objektų vaizdo demonstravimui, kolegialiam vertinimui bei neužginčijamumui.
[0005] Tikslas - pritaikyti diaprojektorių panaudojimui mikroobjektų tyrimuose, siekiant stebėjimo lauko išplėtimo ir demonstravimo galimybės.
[0006] Tikslas pasiekiamas diaprojektoriaus rėmelį pakeičiant paslankiu kompresorijaus laikikliu. Kompresorijus naudojamas, kaip ir paprastai, bionatyvinės medžiagos tyrimuose (S.Biziulcvičius, A.Burakauskas. Trichineliozė, Vilnius, Mokslas, 198N, p. 95-96). Diaprojektoriaus objektyvas tvirtinamas per žiedą, į kurį įsukami keičiami objektyvai skirtingo padidinimo. Diaprojektoriaus dėžutė-lagaminas tarnauja kaip ekranas, kuris stacionariai pritvirtintas ant jo dugno, o dėžutės-lagamino dangtelis fiksuojamas per užraktą.

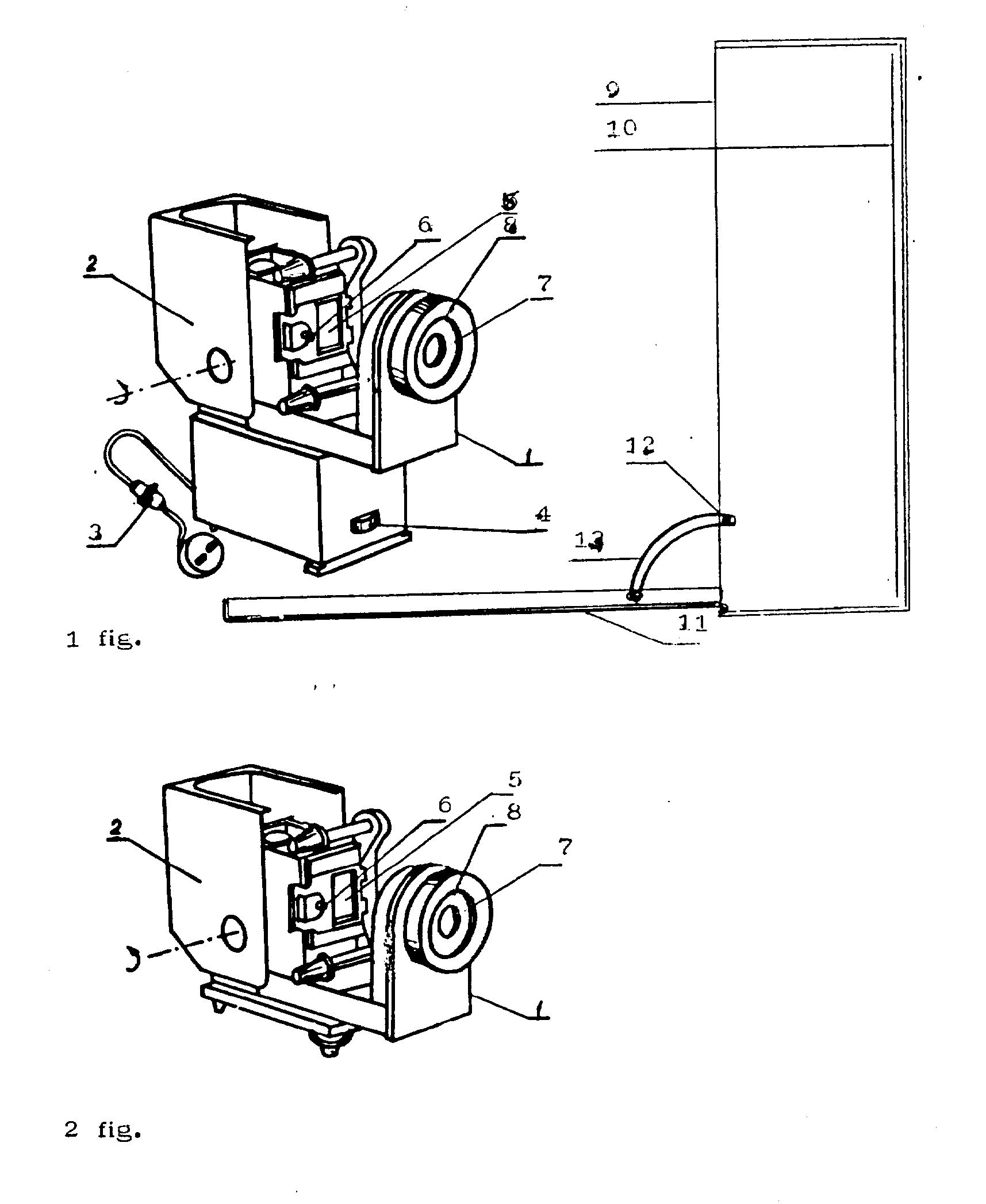

[0007] Iš dėžutės-lagamino 9 išimamas diaprojektorius mikroobjektams tirti ir statomas ant stalo. Diaprojektoriaus priešakinė dalis 1 ištraukiama iš diaprojektoriaus korpuso 2 (fig. 1, 2). Elcktrolaidas įjungiamas į elektrotinklą, įjungiamas elektrolygintuvo jungiklis 4, kompresorijus 5 su jame esančia tiriamąją medžiaga talpinamas į kompresorijaus laikiklį 6. Parenkamas tinkamas objektyvas 7 ir įsukamas į objektyvo žiedą 8, įjungiamas elcktrolaido jungiklis 3 ir užsidega korpuse 2 esanti lempa. Dėžutę-lagaminą statome prieš objektyvą, o dėžutės lagamino dangtelį 11 atsukame į lango ar kito šviesos šaltinio pusę, kad pritemdytume ekraną. Dėžutės-lagamino dangtelį 11 fiksuojame per fiksatorių 13, užraktu 12. Ryškumas stebimų objektų nustatomas keičiant atstumą tarp objektyvo 7 ir ekrano 10, o taip pat sukiojant objektyvą 7 žiede 8.
[0008] Pavyzdžiui, reikia ištirti mėsą , ar nėra užsikrėtusi trichinelėmis. Tuo tikslu mėsos gabaliukai kviečio grūdo dydžio dedami ant kompresorijaus stiklo vidinės pusės, pridengiami kita puse ir kompresorijus spaudžiamas varžtų pagalba. Mėsa ištrykšta iki skaidrumo. Jeigu yra reikalas, mėsą galima nudažyti. Kompresorijus 5 talpinamas į laikiklį 6. Prietaisas statomas prieš ekraną 10, įjungiamas į tinklą, įjungiamas jungiklis 4 ir 3. Užsidega lempa korpuse 2 ir peršviečiama tiriamoji medžiaga. Keičiant nuotolį tarp objektyvo 7 ir ekrano H), reguliuojamas ryškumas vaizdo ekrane 10. Esant 1 metro nuotoliui nuo ekrano 10, vaizdas ekrane 10 stebimas ryškiai 300 - 400 cm2 plote. Ryškiai matosi trichinelių lervos 5 - 7 mm ilgio ir 2 - 3 mm pločio kapsulėse.
[0009] Diaprojektorius mikroobjektams tirti gali būti panaudojamas ir įvairių kitų bioobjektų tyrimuose. Jis gali būti panaudojamas ir įvairių fizinių kūnų tyrimams. Pav. vandens užterštumo, oro užterštumo ir kt.
Diaprojektoriaus panaudojimas mikroobjektams tirti.
