[LT] Išradimas priklauso įpakavimo technikai. @Įrenginį sudaro stovas (1), termokamera (2), kurioje įrengti oro maišymo ventiliatorius (3) ir kaitinimo įtaisas, sudarytas iš 8-10 mm diametro kaitinimo spiralių, pagamintų iš volframo ar nichromo vielos, kurios diametras 1,8 - 2,0 mm, (4) ir įrengtų izoliatorių (5) grioveliuose. Virš termokameros (2) yra įrengtas aušinimo ventiliatorius (6). Gaminių transportavimui į termokamerą (2) ir iš jos yra juostinis transporteris (7), kurio juosta palaikoma ritinėliais (8). Transporteris (7) judesį gauna nuo elektros variklio (9) per diržinę pavarą (10).
[EN] The invention relates to packing engineering. A device comprises a frame (1), a thermochamber (2), which contains an air-mixed fan (3) and a heating device including heating springs, the diameter of which is equal to 8-10 mm. The springs are produced from a wolframic and nichromic wire (4), diameter of which is equal to 1.8-2.0 mm, and insulators (5), what are fastened in grooves. A cooling fan (6) is contained over the thermochamber (2). A belt conveyer (7) can be used for transporting of articles into the thermochamber (2) and out of it. Rollers (8) hold the belt of the conveyer (7). The conveyer (7) receives motion from an electromotor (9) by a belt drive (10).
[0001] Išradimas priklauso įpakavimo technikai ir gali būti panaudotas įvairiose pramonės šakose.
[0002] Žinomas terminio įpakavimo įrenginys, skirtas vieneti-nių gaminių įpakavimui į termoplastinę plėvelę. Įrenginį sudaro gaminių patalpinimo platforma, įtaisas termoplasti-nės plėvelės palaikymui, gaminių perstatymo stūmiklis ir įtaisas šoninių siūlių suvirinimui, (žr. buv. TSRS aut. liud. Nr.1544645, TPK B 65 B 9/02, 1990).
[0003] Žinomas gaminių terminio įpakavimo įrenginys, kurį sudaro termiškai izoliuota kamera, kurios viduje įrengti: ventiliatorius, elektriniai kaitinimo įtaisai ir gaubtas. Gaubtas įrengtas tarp elektrinių kaitinimo įtaisų. Gaubto apatinėje dalyje esančios angos uždaromos sklendėmis. Virš angų yra langeliai su V-pavidalo durelėmis. Gaubto viduje yra transporteris, skirtas įpakuotės patalpinimui. Gaubto nuožulniame dugne yra kanalai, skirti oro padavi-mui ir uždaromi durelėmis, (žr. buv. TSRS aut. liud. Nr. 1528690, TPK B 65 B 53/06, 1990).
[0004] Žinomo gaminių įpakavimo įrenginio konstrukcija yra pakankamai sudėtinga. Be to, transporteris gaminių patalpinimui įrengtas tik kameroje esančio gaubto viduje. Nau-dotis tokiu įrenginiu nėra patogu.
[0005] Išradimo tikslas - įrenginio konstrukcijos supapras-tinimas, eksploatacinių sąlygų pagerinimas, užtikrinant
[0006] Nurodytas tikslas pasiekiamas tuo, kad gaminių terminio įpakavimo įrenginyje, sudarytame iš termokameros, elektrinio kaitinimo įtaiso, ventiliatoriaus, transporterio, termokamera yra tunelio tipo, pro kurią pravestas juostinis transporteris gaminių įvežimui į termokamerą ir iš jos išvežimui, o elektrinis kaitinimo įtaisas sudarytas iš 8-10 mm diametro kaitinimo spiralių, pagamintų iš 1,8-2,0 mm diametro volframo ar nichromo vielos ir įreng-tų izoliatorių grioveliuose, be to, virš termokameros įrengtas aušinimo ventiliatorius.

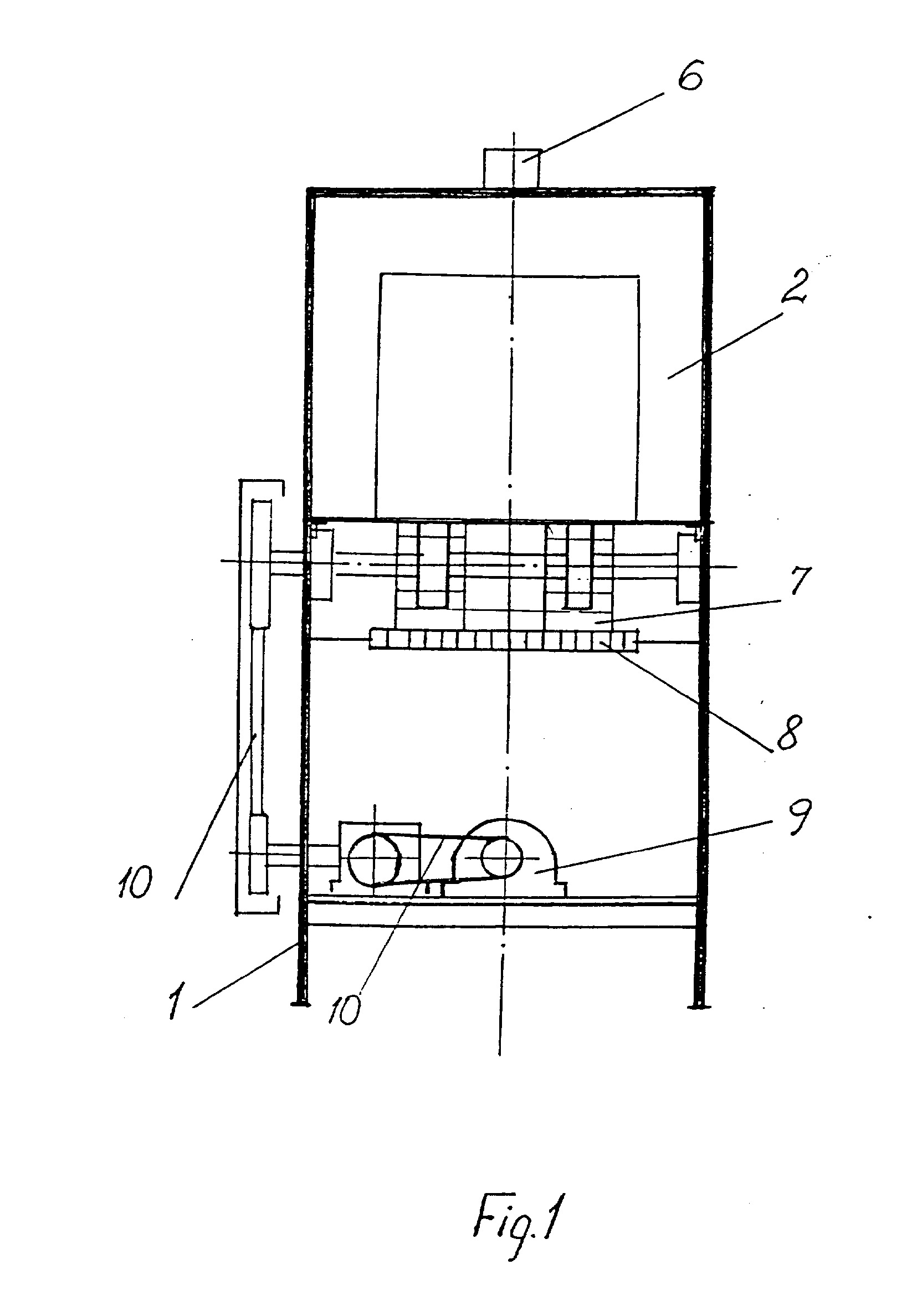

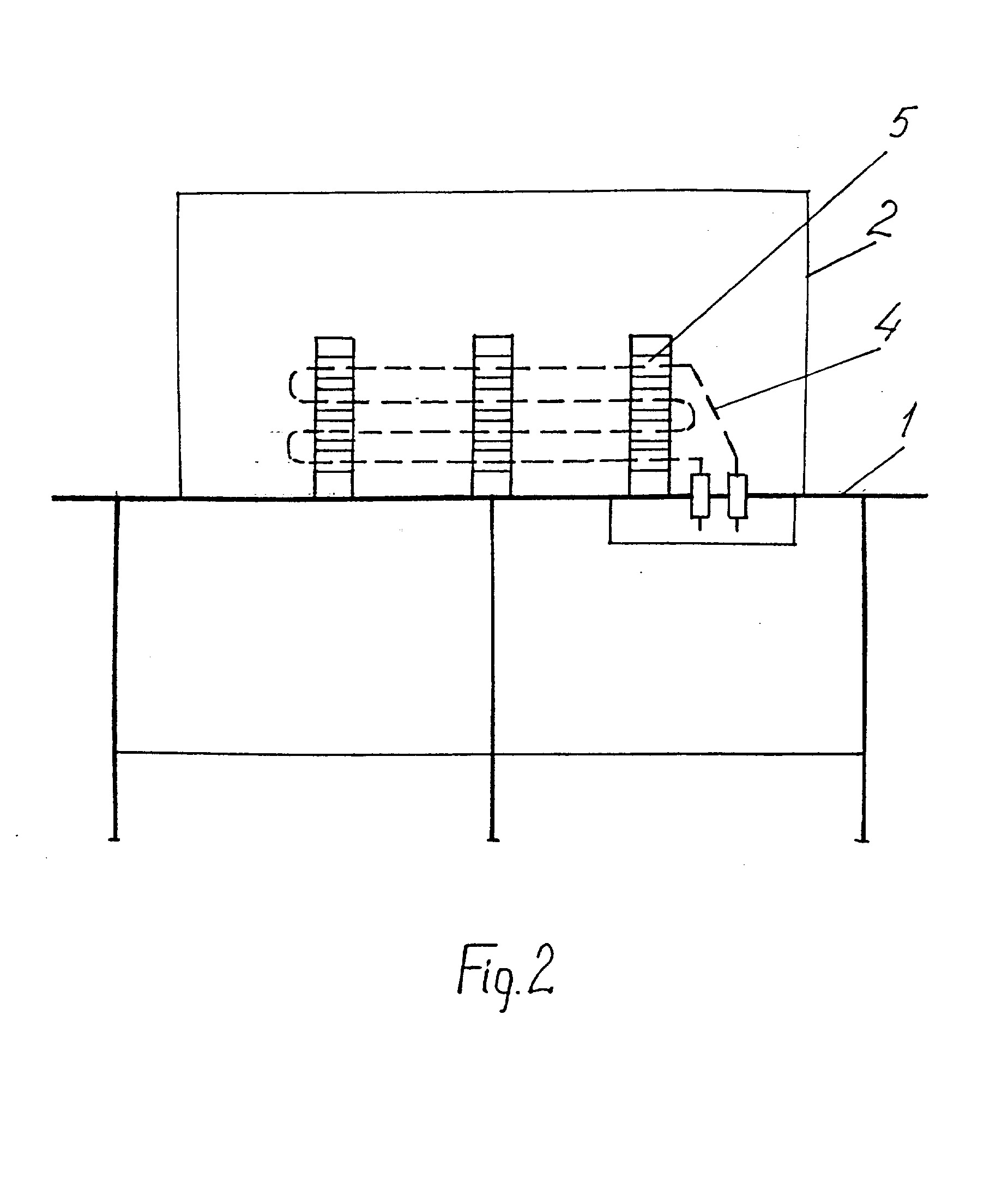

[0007] Fig.I - gaminių terminio įpakavimo įrenginio schema. Pig»2 - elektrinio kaitinimo įtaiso schema.
[0008] Įrenginį sudaro stovas I. termokamera 2, kurioje įreng-ti oro maišymo ventiliatorius 3 ir kaitinimo įtaisas, sudarytas iš 8-10 mm diametro kaitinimo spiralių, pagamintų iš volframo ar nichromo vielos, kurios diametras 1,8-2,0 mm, 4 ir įrengtų izoliatorių 5 grioveliuose. Virš terraoka-meros 2 yra aušinimo ventiliatorius 6, Gaminių transportavimui į termokamerą 2 ir iš jos yra juostinis transporteris 7, kurio juosta palaikoma ritinėliais 8. Transporteris 7 judesį gauna nuo elektros variklio 9 per diržinę pavarą 10. Įrenginio valdymui įrengtas valdymo pultas (brėžinyje neparodytas).
[0009] Įpakuojamą gaminį, pavyzdžiui, butelius ar stiklainius, ant stovo I apjuosia termoplastine plėvele, pastūmia ant juostinio transporterio 7. Juostinis transporteris 7 ga-
[0010] minius įveža į termokamerą 2, kuri yra tunelio tipo, ir išveža iš jos. ^ermokameroje 2 palaikoma II0-I20 °C tem-peratūra. Prie tokios temperatūros terraoplastinė plėvelė suminkštėja, pasidaro lipni ir gerai apgula įpakuojamus gaminius, o atšalusi sukietėja, grįžta į pirmykštę padėtį. Išėję iš termokameros gaminiai yra aptempti be oro tarpų termoplastine plėvele, kurios kraštai užlydyti.
[0011] Pareiškiamo gaminių terminio įpakavimo įrenginio konstrukcija palyginus ją su žinomo įrenginio konstrukcija (žr. buvo TSRS aut. liud. Nr.1528690, TPK B 65 B 53/06, 1990) yra žymiai paprastesnė ir patogesnė eksploatacijoje, ^e to pareiškiamas įrenginys užtikrina kokybišką gaminių įpaka-vimą, kas pagerina gaminių išvaizdą. Įpakuojamų gaminių no-menklatūra plati, tik įpakuojamų gaminių gabaritus riboja termokameros talpa.
Gaminių terminio įpakavimo įrenginys, sudarytas iš terinokameros, elektrinio kaitinimo įtaiso, ventiliatoriaus, transporterio, besiskiriantis tuo, kad termokamera yra tunelio tipo, pro kurią pravestas juostinis transporteris gaminių įvežimui į ter-mokamerą ir iš jos išvežimui, o elektrinis kaitinimo įtaisas sudarytas iš 8-10 mm diametro kaitinimo spira-lių, pagamintų iš 1,8-2,0 mm diametro volframo ar nichromo vielos ir įrengtų izoliatorių grioveliuose, be to, virš termokameros įrengtas aušinimo ventiliatorius.
