[LT] Išradimas skirtas statybos pramonei ir jame aprašyta šilumą izoliuojanti išorinė pastato siena (1). Sieną sudaro išorinis dengiantysis sluoksnis (3), išorinis oro tarpas (5), padarytas vidinėje jos pusėje ir susisiekiantis su išore, izoliacinis sluoksnis (6), įrengtas vidinėje išorinio oro tarpo pusėje ir pagamintas iš laidžios orui filtruojančios medžiagos, vidinis oro tarpas (7), padarytas izoliacinio sluoksnio vidinėje pusėje, ir vidinis dengiantysis sluoksnis (8), įrengtas vidinio oro tarpo vidinėje pusėje. Vidinis oro tarpas (7) turi pertvarą (12), perskiriančią vidinį oro tarpą į pirmąją dalį (7a) ir antrąją dalį (7b). Pirmoji dalis (7a) yra uždara viršuje, o apačioje susisiekia su antrąja dalimi (7b), kuri viršuje turi išėjimo angą (11). Be to, antrosios dalies (7b) apačioje yra įrengti šildytuvai (13). Oro srauto reguliavimo priemonės (15) įrengiamos tinkamoje sienos vietoje ir skirtos oro srautui reguliuoti, jei slėgių skirtumas tarp pastato vidaus (9) ir išorės yra per didelis, o taip pat sustabdo oro srautą iš pastato vidaus į išorę.
[EN] The invention concerns a heat-insulating outer wall for a building (1). The wall comprises an outer cladding layer (3), an outer air gap (5) arranged on the innermost side of this, in communication with the outer air, an on the innermost side of the outer air gap placed insulating layer (6) made of an air-permeable filtering material, an on the innermost side of the insulating layer positioned inner air gap (7) as well as an on the innermost side of this positioned inner cladding layer (8). The inner air gap (7) is, according to the invention, equipped with a partitioning wall (12) which separates the inner air gap into a first part (7a) and a second part (7b). The first part (7a) is closed at the top and at the base is in communication with the second part (7b), which at the top is equipped with an outlet opening (11). Furthermore, the second part (7b) is equipped at the bottom withheating means (13). Airflow-regulating means (15) are positioned in suitable places in the wall in order to limit the airflow in the case of large air pressure differences, respectively prevent airflow through the wall in the direction from the interior of the building towards the outer air.
[0001] Išradimas skiriamas statybos pramonei ir jame aprašoma šilumą izoliuojanti išorinė pastato siena, apibūdinta apibrėžties 1 punkto bendrojoje dalyje.
[0002] Pastatų išorinės sienos atlieka tiek klimatinio apvalkalo, tiek, tam tikrais atvejais, atraminės konstrukcijos funkcijas. Pastaraisiais metais ypač didelę reikšmę? įgavo šilumos izoliavimo koeficientas, kuris būdavo didinamas, storinant sienos izoliacinį sluoksnį. Tačiau šis būdas negalį būti pritaikytas, kuomet norima papildomai izoliuoti jau pastatytų pastatų sienas iš vidaus, nes gali būti pažeistas drėgmės ir šilumos balansas sienoje ir, be to, storinant sieną mažėja grindų plotas.
[0003] Jau anksčiau buvo siūloma sustabdyti šilumos perdavimą išorėn per sienas oro srove, nukreipta iš sienų išorės, t.y. taip vadinamu dinaminiu izoliavimu.
[0004] Išorinė siena, apibūdinta apibrėžties bendrojoje dalyje, yra aprašyta mūsų ankstesnėje patentinėje paraiškoje PCT/SE93/00569. Tokia siena, nepriklausomai nuo daugelio ją veikiančių sąlygų, puikiausiai atlieka savo paskirtį. Tačiau taip pat yra aišku, kad tokios sienos apsauginė funkcija nėra visiškai patenkinama, esant žemai (nuo -15 iki -30°C) išorės temperatūrai.
[0005] Sio išradimo tikslas - šiluma izoliuojanti išorinė siena, patikimai apsauganti net nuo labai žemos išorės temperatūros, ir kurios charakteristikos nepriklauso nuo temperatūros pokyčių. Ryšium su tuo, šio išradimo siena turės labai geras izoliacines charakteristikas vėdinant pastato vidų, o taip pat filtruojant praeinantį per ją orą, pašildant jį iki atitinkamos temperatūros bei išvalant nuo dalelių, kurios gali būti pavojingos, pavyzdžiui, alergiškiems žmonėms. Jos skiriamosios sąvybės išvardintos apibrėžties 1 punkto skiriamojoje dalyje.
[0006] šio išradimo sienos naudingi įgyvendinimo variantai aprašyti priklausomuose apibrėžties punktuose.

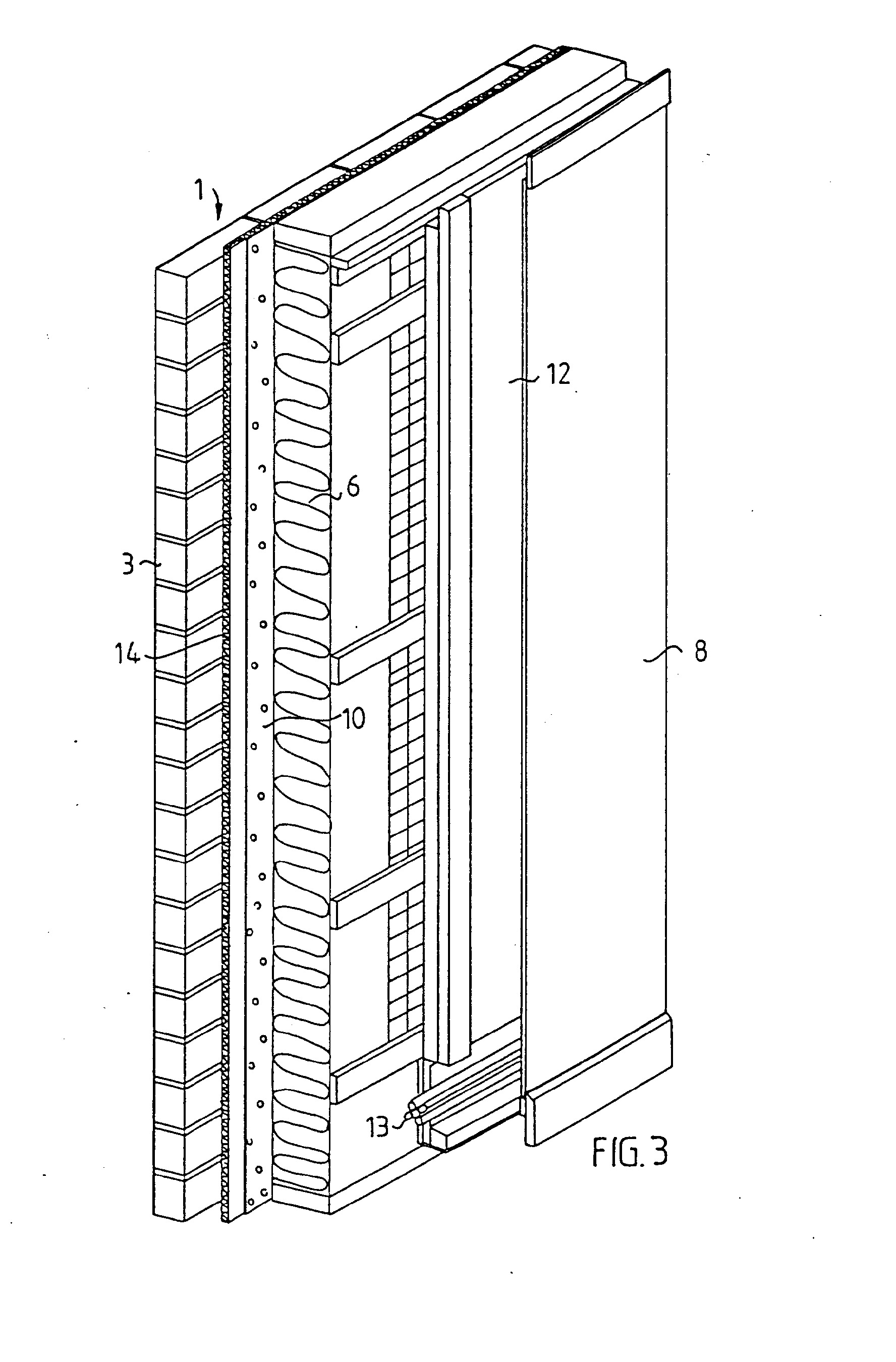

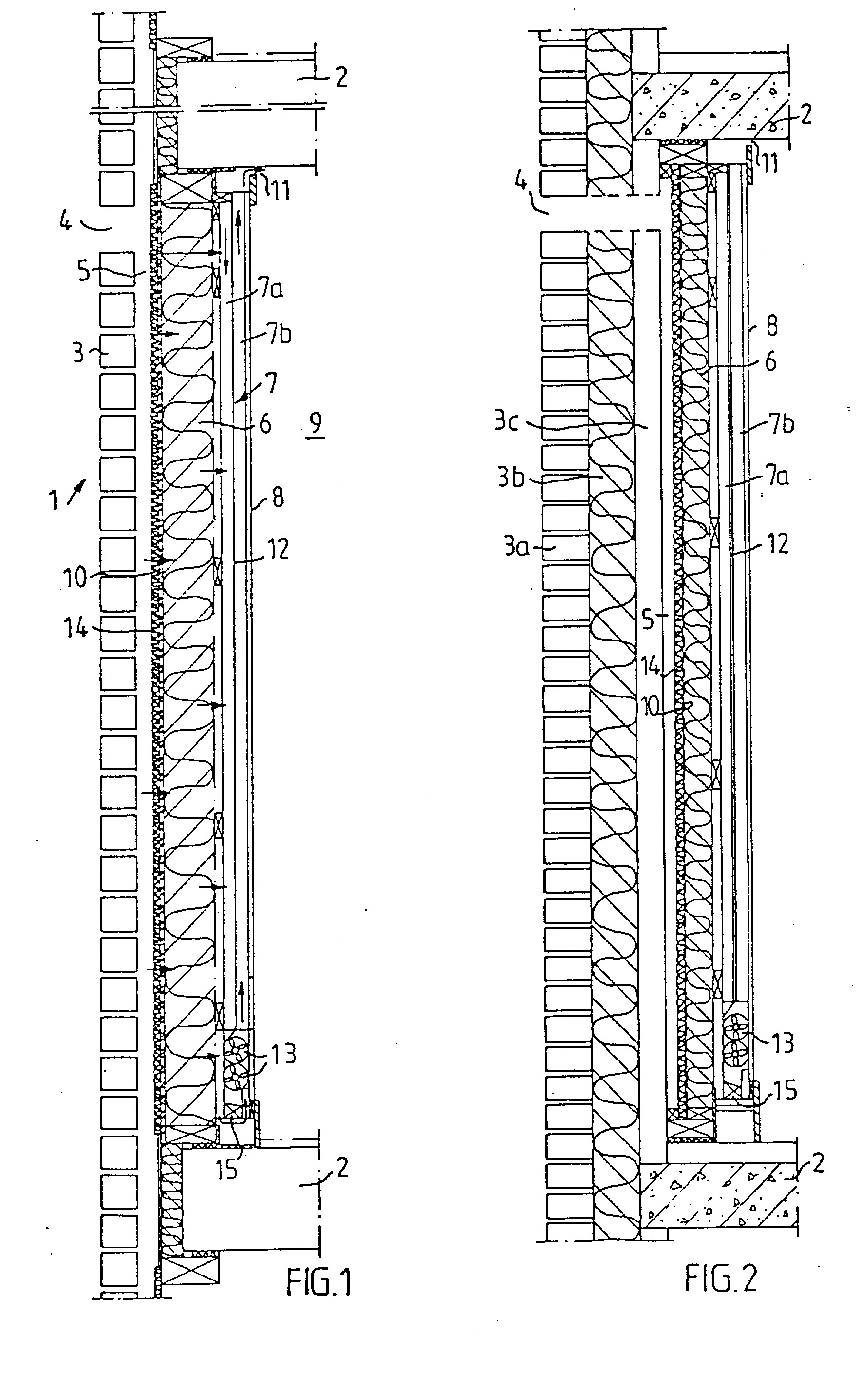

[0007] Toliau išradimas bus aprašytas su nuoroda į brėžinius, kuriuose pavaizduoti skirtingi šio išradimo įgyvendinimo variantai. Fig.l schematiškai parodytas sienos vertikalaus skerspjūvio vaizdas, atitinkantis pirmąjį išradimo įgyvendinimo variantą, skirta naujiems pastatams; Fig.2 schematiškai parodytas sienos vertikalaus skerspjūvio vaizdas, atitinkantis antrąjį išradimo įgyvendinimo variantą, pritaikytą jau esančių pastatų papildomam vidiniam izoliavimui; Fig.3 yra fig.l pavaizduotos sienos dalinio pjūvio vai zdas; Fig.4 yra fig.l ir 3 pavaizduotos sienos horizontalaus skerspjūvio vaizdas; Fig.5 schematiškai parodytas pjūvio per oro srauto reguliavimo priemones, naudojamas šio išradimo išorinėje sienoje, vaizdas; ir Fig.6 schematiškai parodytas šio išradimo sienos apatinės dalies pjūvio vaizdas, kuriame matyti, kaip išdėstytos dvi fig.5 pavaizduotos oro srauto reguliavimo priemonės. Fig.l parodytas išorinės sienos 1 skerspjūvio vaizdas. Siena skirta pastatui, kurio grindys pažymėtos skaičiais 2. Išorinę sieną 1 sudaro išorinis dengiantysis sluoksnis 3, šiuo atveju - plytų siena. Tačiau išorinis dengiantysis sluoksnis 3 gali būti pastatytas ir iš ki toki y tinkamu medžiagų, pavyzdžiui, iš betono, įvairių rūšių lakštų ar medžio plokščių. Išorinėje sienoje yra padaryta bent viena įėjimo anga 4, uždengta fig.l neparodytomis grotelėmis ar tinkleliu.
[0008] Už išorinio dengiančiojo sluoksnio 3 yra išorinis oro tarpas 5, dengiantis visą išorinės sienos 1 paviršiu. Už išorinio oro tarpo 5 yra pagrindinis išorinės sienos 1 izoliacinis sluoksnis 6, pagamintas geriausiu atveju iš mineralinės viinos. Už izoliacinio sluoksnio 6 yra vidinis oro tarpas 7, perskirtas į dvi dalis - pirmąją 7a ir antrąją
[0009] 7b. Už vidinio oro tarpa 7 yra vidinis dengiantysis sluoksnis 8, sudarantis sienos 1 vidini paviršių ir atskiriantis ją nuo pastato vidinės erdvės 9.
[0010] 8a to, dar yra skirstomasis sluoksnis 10, įrengtas izoliacinio sluoksnio 6 išorinėje pusėje ir kontaktuojantis su juo. Skirstomasis sluoksnis 10 yra padarytas iš nelaidžios orui medžiagos ir turi daug mažu skylučių, išdėstytų per visa skirstomojo sluoksnio 10 paviršių. Šios skylutės yra išdėstytos taip, kad visą izoliacinio sluoksnio 6 paviršių prapūstų tolygus oro srautas.
[0011] Vidinis dengiantysis sluoksnis 8 yra nepraleidžiantis oro sluoksnis, sandariai sujungtas apačioje su grindimis 2. Viršuje jis turi bent vieną išėjimo angą 11, ileidžiančią orą i pastato vidų 9. Išėjimo anga 11 yra siaura išpjova vidinės erdvės 9 palubėje.
[0012] Kaip matyti fig.l, vidinis oro tarpas 7 yra perskirtas į dvi dalis - pirmąją 7a ir antrąją 7b - pertvara 12. Pertvara 12 yra padaryta iš plonos šilumai laidžios medžiagos, pavyzdžiui, iš metalo lakšto, folijos ar pan., o jos viršus bei, tuo pačiu, vidinio oro tarpo 7 pirmosios dalies 7a viršus yra užaklintas. Ir priešingai, pertvaros 12 apačia nesusijungia su išorinės sienos 1 apatine dalimi, todėl pirmoji dalis 7a ir antroji dalis 7b susisiekia. Vidinio oro tarpo 7 antroji dalis 7b yra atvira ir viršuje, ir apačioje, todėl įeinantis oras teka žemyn pirmąją dalimi 7a, pereina i antrąją dalį 7b ir kyla ja aukštyn link išėjimo angos 11, per kurią oras patenka į pastato vi.dg 9.
[0013] Sienos 1 išorėje esantis oras per įėjimo anga 4 patenka į išorinį oro tarpą 5. toliau per skirstomąjį sluoksnį 10 ir izoliacinį sluoksnį 6 prasiskverbia į vidinio oro tarpo 7 pirmąją dalį 7a. Po to, tekėdamas žemyn pirmąja dalimi 7a, per tarpą, esantį pertvaros 12 apačioje, oras pereina į antrąją vidinio oro tarpo 7 dalį 7b ir išeina lauk per išėjimo angą 11. Tokiu būdu praeinantis per sieną oras yra pašildomas pastato viduje 9 esančia šiluma.
[0014] Vidinio oro tarpo 7 antrosios dalies 7b apačioje yra įrengti šildytuvai 13, kurie, esant išorės temperatūrai net tarp -15 ir -30°C ir daugiau, užtikrins, kad įtekantis oras kiltų aukštyn vidinio oro tarpo antrąja dalimi 7b. Tokiais šildytuvais gali būti vandens radiatoriai, elektriniai radiatoriai ar kitokie tinkamos rūšies šildymo prietaisai, šių šildytuvų valdymas gali būti susietas su kitais šildytuvais, reguliuojančiais pastato vidaus 9 temperatūrą. Kadangi pertvara 12 yra pagaminta iš šilumai laidžios medžiagos, oras bus šildomas ir vidinio oro tarpo 7 pirmojoje dalyje 7a.
[0015] Nors išorinės sienos 1 struktūra bei atskirg sudedamųjų elementų paskirtis jau aprašyta pagal fig.l, reikėtų pažymėti, kad būtina tokios sienos sėkmingo funkcijonavimo sąlyga yra sumažintas oro slėgimas pastato viduje 9. Tuomet išorėje esantis oras prasiskverbia per sieną. Tam skirti įrengimai nėra aprašyti išradime ir nepavaizduoti brėžini uose.
[0016] Toliau fig.l yra parodytas paviršiaus sluoksnis 14, esantis išoriniame oro tarpe 5 ir kontaktuojantis su skirstomuoju sluoksniu 10. Paviršiaus sluoksnio 14 paskirtis - atskirti stambias daleles, esančias įeinančiame ore, tam, kad jos neužkimštų skirstomojo sluoksnio 10 mažų skylučių. Skirstomasis sluoksnis 10 gali būti Įrengtas ir vidinėje izoliacinio sluoksnio 6 pusėje.
[0017] Iš to, kas aprašyta aukščiau, aišku, kad siena 1 atlieka, iš vienos pusės, įprastas pastato klimatinio apvalkalo funkcijas, o iš kitos pusės - ji veikia kaip ypač efektyvus patenkančio į pastato vidų 9 oro filtras. Šios sienos šilumos izoliavimo koeficientas yra didesnis, nes praeinantis per sieną oras paima bent dalį šilumos, kuri, priešingu atveju, patektų į aplinką, be to, tuo pat metu, įeinantis oras yra papildomai pašildomas iki atitinkamos temperatūros ir tyliai paduodamas į kambarį.
[0018] Fig.2 pavaizduota išorinė siena 1, kurios principinė konstrukcija yra tokia pati, kaip ir fig.l pavaizduotos sienos. Fig. 2 pavaizduotą sieną sudaro jau pastatytų pastatų išorinė siena su vidine papildoma izoliacija, atitinkančia šį išradimą. Atitinkami sienų elementai tiek fig. l, tiek fig. 2 pažymėti vienodais skaičiais, ir fig. 2 pavaizduotos sienos veikimo principas yra toks pats, kaip ir fig. l pavaizduotos sienos. Pagrindinis skirtumas yra tas, kad išorinį dengiantįjį sienos sluoksnį sudaro išorinis sluoksnis 3a, šiuo atveju - plytų siena, izoliacinis sluoksnis 3b ir vidinis sluoksnis 3c, sudarantys vidinę jau egzistuojančios sienos pusę, kuri turi būti papildyta pagal šį išradimą. Fig. 3 paradytas fig. l pavaizduotos išorinės sienos 1 dalinio pjūvio perspektyvinis vaizdas.

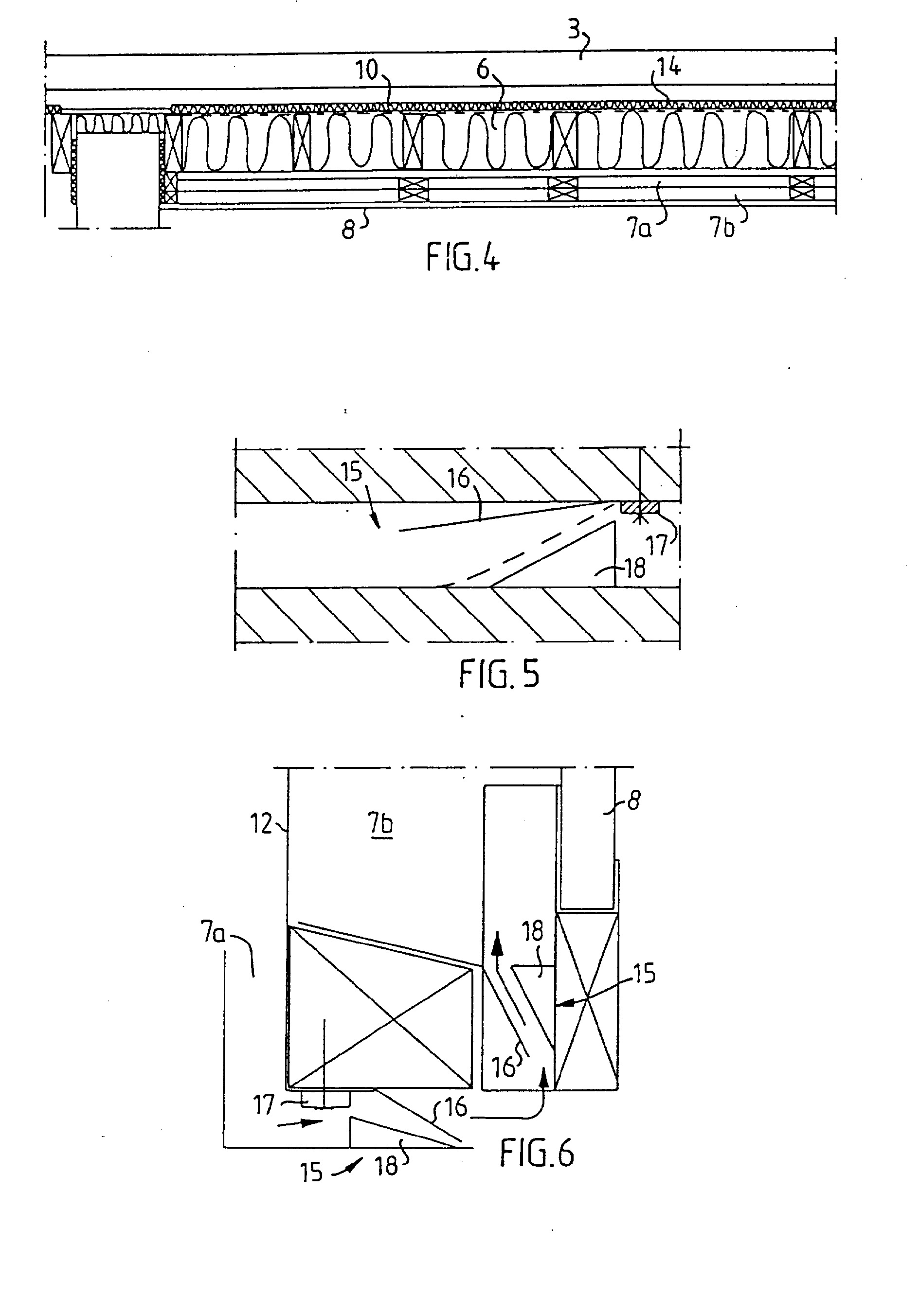

[0019] Fig. 4 parodytas fig. l pavaizduotos išorinės sienos 1 horizontalaus pjūvio vaizdas. Fig. 5 pavaizduota oro srauto reguliavimo priemonė 15, kuri gali būti įrengta bet kur oro srauto tekėjimo kelyje nuo įėjimo angos 4 į išėjimo angą 11. Ji reguliuoja oro srauto greitį. Oro srauto reguliavimo priemonę 15 sudaro vožtuvas ar liežuvėlis 16 iš plonos, elastingos medžiagos, kurio vienas galas yra pritvirtintas nejudamai priemone 17, o kitas galas - laisvas. Atrama 18 apsaugo liežuvėlį 16 nuo perkrovimo, kuomet jis yra uždaroje padėtyje. Fig. 6 dešinėje pavaizduota oro srauto reguliavimo priemonė 15 vertikalioje padėtyje. Toks įtaisas apsaugo nuo per didelio oro srauto per sieną. Tokioje padėtyje, kuri pavaizduotą fig.6., liežuvėlį išlaiko jo paties svoris. Kuomet didėja oro srauto greitis, oro slėgio poveikis į liežuvėlį 16 taip pat padidėja, ir, pasiekęs tam tikrą dydį, oro srauto slėgis nugali liežuvėlio 16 svorį. Tuomet liežuvėlis 16 atsilenkia ir užsidaro. Si padėtis pavaizduota fig. 5 brūkšnine linija. Tai reiškia, kad, keičiant liežuvėlio 16 dydį, galima nustatyti oro srauto tekėjimo greitį, kurį pasiekus, liežuvėlis sustabdo oro srautą. Fig. 6 apačioje pavaizduota oro srauto reguliavimo priemonė 15, veikianti kaip vienos krypties vožtuvas. Si oro srauto reguliavimo priemonė įrengta horizontaliai, ir
[0020] liežuvėlio dydis parinktas taip, kad, veikiamas savo svorio jėgos, jis remiasi į atramą 18, kuomet slėgių skirtumas tarp pastato išorės ir vidaus 9 lygus nuliui. Tai atitinka padėti, pavaizduotą fig. 5 brūkšnine linija. Sumažėjus oro slėgiui pastato viduje 9, liežuvėlis 16 bus pakeltas nuo atramos 18 ir įleis oro kieki, išlyginanti slėgiu skirtumą. Atsiradus oro slėgio impulsams priešinga kryptimi, liežuvėlis nukris ant atramos 18 ir neleis oro srautui tekėti iš pastato vidaus 9.
[0021] Oro srauto reguliavimo priemonės 15 kartu su šildytuvais 13 įrengtos sienos apačioje, kad būtų galima lengvai pasiekti šias priemones, jas išvalyti ar patikrinti, demontavus neparodyta, pertvarą.
[0022] Aukščiau aprašytieji išorinės sienos variantai gali būti įvairiai modifikuoti šio išradimo ribose. Pavyzdžiui, izoliacinis sluoksnis 6 gali būti pagamintas iš nesurištos vilnos, t. y. iš mineralinės vilnos, kuri pagaminta iš neapdorotų jokiais rišikliais pluoštų. Tai reiškia, kad yra įmanoma išvengti problemų, susijusių su vėlesniu rišiklio pėdsakų išsiskyrimu iš izoliacinio sluoksnio 6. Tačiau, naudojant nesurištą vilną, reikalinga, kad abi izoliacinio sluoksnio 6 pusės būtų padengtos neparodytu atraminiu sluoksniu, padedančiu išlaikyti tikslią izoliacinio sluoksnio 6 formą.
1. Šilumą izoliuojanti išorinė pastato siena (1), kurią sudaro išorinis dengiantysis sluoksnis (3), išorinis oro tarpas (5), esantis pastarojo vidinėje pusėje ir susisiekiantis su išore psr bent vieną Įėjimo angą (4) išoriniame dengiančiajame sluoksnyje (3), izoliacinis sluoksnis (6), pagamintas iš laidžios orui medžiagos ir veikiantis kaip praeinančio per ji oro dalelių filtras, įrengtas išorinio oro tarpo (5) vidinėje pusėje, vidinis oro tarpas (7), padarytas izoliacinio sluoksnio (o) vidinėje pusėje, o taip pat vidinis dengiantysis sluoksnis (8), įrengtas vidinėje šio oro tarpo pusėje, turintis viršuje bent vieną išėjimo angą (11), sujungiančią vidini oro tarpą (7) su pastato vidumi (9), besiskiriantis tuo. kad vidinis oro tarpas (7) turi pertvarą (12), dalijamčią vidinį oro tarpą (7) į pirmąją dali (7a), esančią šalia izoliacinio sluoksnio (6) ir uždarą viršuje, ir antrąją dalį (7b), esančią šalia vidinio dengiančiojo sluoksnio (3), kuri susisiekia apačioje su pirmąja dalimi (7a), o viršuje turi išėjimo angą ar angas (11), ba to, vidinio oro tarpo (7) antrosios dalies (7b) apačioje yra įrengti šildytuvai (13).
2. Siena pagal 1 punktą, besiskirianti tuo, kad izoliacinį sluoksnį (6) sudaro mineralinės vilnos lakštai.
3. Siena pagal 1 punktą, besiskirianti tuo, kad izoliacinį sluoksnį sudaro nesurišta mineralinė vilna, o atraminis sluoksnis yra įrengtas kiekvienoje izoliacinio sluoksnio (6) pusėje ir skirtas nesurištos vilnos iš1 a i kymui.
4. Siena pagal 1-3 punktą, besiskiriantį tuo, kad skirstomasis sluoksnis (10) yra įrengtas išorinėje ir/ arba vidinėje izoliacinio sluoksnio (6) pusėje, ils pagamintas iš nelaidžios orui medžiagos ir turi daug tolygiai išdėstytų sky1uči ų.
5. Siena pagal 4 punktą, besiskirianti tuo, kad skirstomasis sluoksnis (10) yra pagamintas iš folijos su skylutėmis.
6. Siena pagal 1-5 punktą, besiskirianti tuo, kad paviršiaus sluoksnis (14) yra įrengtas skirstomojo sluoksnio (10) išorėje ir skirtas stambiu daleliu, esančių oro sraute, atskyrimui.
7. Siena pagal 1-6 punktą, besiskirianti tuo, kad oro srauto reguliavimo priemonė (15) yra įrengta sienoje (1) ir skirta oro srauto greičiui apriboti, iei slėgių skirtumas tarp išorės ir pastato vidaus (9) yra per didelis.S. Siena pagal 1-7 punktą, besiskirianti tuo, kad vienos krypties vožtuvas (15) yra įrengtas sienoje (1) ir skirtas sustabdyti oro srautą iš pastato vidaus (9) į išore.
S. Siena pagal 1-7 punktą, besiskirianti tuo, kad vienos krypties vožtuvas (15) yra įrengtas sienoje (1) ir skirtas sustabdyti oro srautą iš pastato vidaus (9) į išore.
