[LT] Išradimas priklauso metalo apdirbimo spaudimu sričiai. Išradimo tikslas - įrenginio technologinių galimybių išplėtimas. Įrenginys sudarytas iš korpuso (1), lenkimo šablono su elipsiniu lovio profiliu(2), uždėto ant pavaros ašies (3), tvirtinimo spraustuko (4), prispaudimo slankiklyje (5) įrengtas įdėklas su kalibruojančiu lovio profiliu (7). Trinties jėgos tarp prispaudimo slankiklio (5) ir korpuso (1) reguliavimui įrengtos prizminės plokštės (8), išdėstytos abiejose prispaudimo slankiklio (5) pusėse ir prijungtos per tarpinę (9) sraigtais (10) prie korpuso (1). Tarp atraminės plokštės (11),pritvirtintos prie korpuso (1), ir prispaudimo slankiklio pado (6) įrengti riedėjimo ritinėliai (12), sumontuoti apkaboje (13). Vamzdžio (14) prispaudimui yra prispaudimo laikiklis (15). Reaktyvinės jėgos, išstumiančios vamzdį iš kalibruojančio lovio profilio (7), kompensavimui bei vamzdžio palaikymui yra atraminis ritinėlis (16).
[EN] The invention relates to a plastic metal working. The object of the present invention is to increase a technical possibilities. The device comprises a body (1), a template for bending with a ellipse-fluted section (2) put down on a gear axes (3), a grip vice (4) and an insert with a grooving fluted section (7) in a pressure slide (5). Prism-shaped plates (8) placed on the both side of the pressure slide (5) and connected to the body (1) through a insert (9) by screws (10) is assigned for an adjustment of frictional force between the pressure slide (5) and the body (1). Rolls (12) mounted in a clamp (13) are provided between a support plate (11) fixed to the body (1) and a bottom of the pressure slide (6). For pressing a tube (14) there are a pressure holder (15). A support roll (16) is assigned to compensate a reactive force pushing out the tube from the grooving fluted section (7) and to hold the tube.
[0001] Išradimas priklauso metalo apdirbimo spaudimu sri-čiai, o būtent vamzdžių lankstymo įrengimams.
[0002] Žinomas vamzdžių lankstymo įrenginys, sudarytas iš korpuso, lenkimo šablono, uždėto ant pavaros ašies, prispaudimo slankiklio, trinties jėgos tarp prispaudimo slankiklio ir korpuso reguliavimo mazgų, vamzdžio prispaudimo mechanizmo» Lenkimo vietoje vamzdžio elipsės formos skers-pjūvio didžioji elipsės ašis statmena centrinei pavaros ašiai. (Žr. SU aut.liud. Nr.1291238, TPK B 21 D 7/08, 1937).
[0003] Žvinomo vamzdzių lankstymo įrenginio ribotos galimybės® Norint lenkti kito diametro vamzdį, reikia keisti visą prispaudimo slankiklį» Žinomas įrenginys skirtas lenkti tik vieno diametro ir vienos tolerancijos vamzdžius o
[0004] Išradimo tikslas - įrenginio technologinių galimybių išplėtimas*
[0005] Nurodytas tikslas pasiekiamas tuo, kad vamzdžių lankstymo įrenginio, sudaryto iš korpuso, lenkimo šablono, prispaudimo slankiklio, trinties jėgos tarp prispaudimo slankiklio ir korpuso reguliavimo mazgų, vamzdžio prispaudimo mechanizmo, prispaudimo slankiklyje įrengtas išimamas įdėklas, pakeičiamas kitu priklausomai nuo lenkiamo vamz-džio diametro, su kalibruojančiu lovio profiliu, o reakty-vinės jėgos, išstumiančios vamzdį iš kalibruojančio lovio profilio, kompensavimui, prie įrenginio korpuso pritvirtintas atraminis ritinėlis, be to, lenkimo vietoje sudarytas kampas tarp vamzdžio elipsės formos skerspjū-vio didžiosios elipsės ašies ir centrinės pavaros ašies yra 0-90 °.

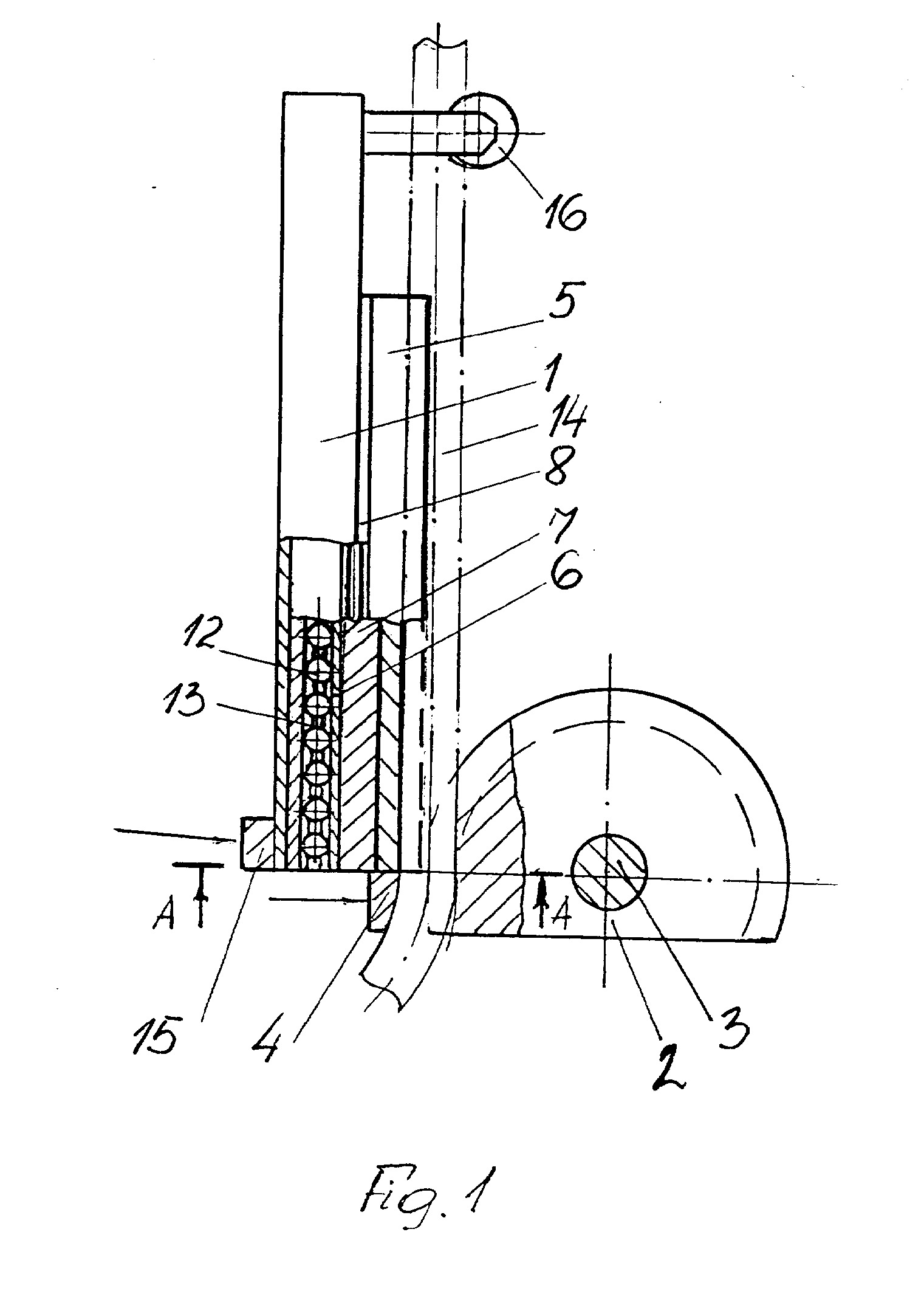

[0006] Fig.I - vamzdžių lankstymo įrenginio vaizdas iš viršaus«

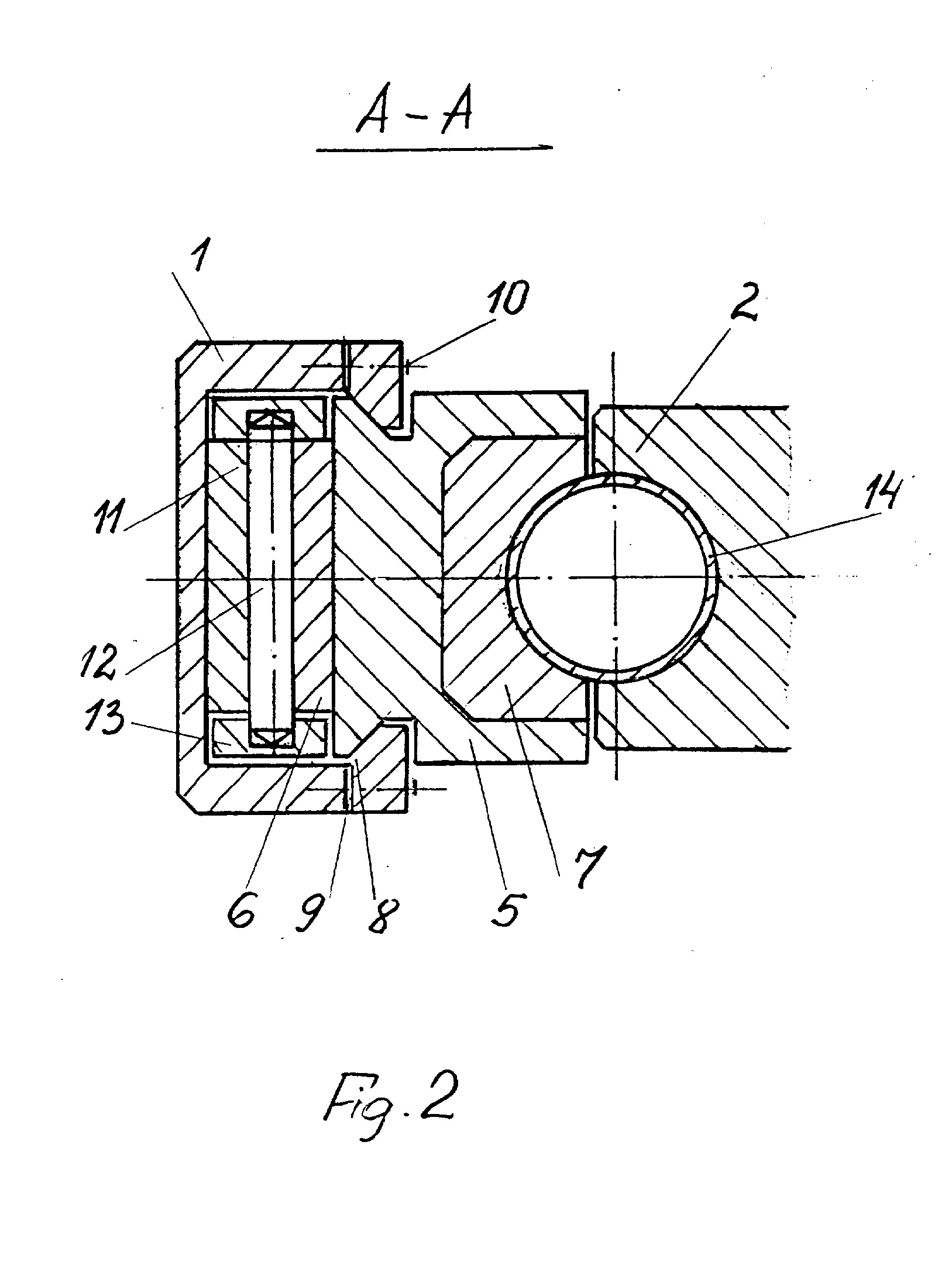

[0007] ?ig.2 - vamzdžių lankstymo įrenginio pjūvis A-A
[0008] Įrenginys sudarytas iš korpuso I, lenkimo šablo-no su elipsiniu lovio profiliu 2, uždėto ant pavaros ašies 3> tvirtinimo spraustuko 4, prispaudimo slankiklio 5 ir prispaudimo slankiklio pado 60 Prispaudimo slankiklyje 5 įrengtas įdėklas su kalibruojančiu lovio profiliu 7. Įdėklas 7 išimamas ir gali būti kei-čiamas kitu priklausomai nuo lenkiamo vamzdžio diametro o Trinties jėgos tarp prispaudimo slankiklio 5 ir korpuso I reguliavimui įrengtos prizminės plokštės 8, išdėstytos abiejose prispaudimo slankiklio 5 pusėse ir prijungtos per tarpinę S sraigtais 10 prie korpuso I. Tarp atraminės plokštės II, pritvirtintos prie korpuso I, ir prispaudimo slankiklio pado 6 įreng-ti riedėjimo ritinėliai 12, sumontuoti apkaboje 13. Lenkiamo vamzdžio prispaudimui yra prispaudimo laikiklis 15, o reaktyvinės jėgos, išstumiančios vamzdį iš kalibruojančio lovio profilio 7, kom-
[0009] pensavimui bei vamzdžio prilaikymui, yra atraminis ri-tinėlis 16.
[0010] Vamzdį 14 patalpina į Įdėklo 7 lovį ir fiksuoja tvirtinimo spraustuku 4 jėga Pj ir prispaudimo laikik-liu 15 jėga Besisukantis lenkimo šablonas 2 lenkia vamzdį 14. Prispaudimo slankiklio padas 6, sujungtas su prispaudimo slankikliu 5, slenka riedėjimo ritinėliais 12 ir išeina iš korpuso I atstumu, kuris lygus vamzdžio lenkimo lanko ilgiui. Baigus lenkti vamzdį 14 bei atlei-dus jį, prispaudimo slankiklis 5, veikiant priverstinei jėgai, grįžta į pradinę padėtį. Lenkimo vietoje kampas tarp vamzdžio elipsės formos skerspjūvio didžiosios elip-sės ašies ir centrinės pavaros ašies svyruoja 0-90° ri-bose.
[0011] Pareiškiamu vamzdžių lankstymo įrenginiu galima lenkti įvairaus diametro ir tolerancijų vamzdžius.
Vamzdžių lankstymo įrenginys, sudarytas iš korpuso, lenkimo šablono, prispaudimo slankiklio, trinties Jėgos tarp prispaudimo slaJikiklio ir korpuso reguliavimo maz-gų, vamzdžio prispaudimo mechanizmo, "besiskiriantis tuo, kad prispaudimo slankiklyje įreng-tas išimamas įdėklas, pakeičiamas kitu priklausomai nuo lenkiamo vamzdžio diametro, su kalibruojančiu lovio profiliu, o reaktyvinės jėgos, išstumiančios vamzdį iš ka-libruojančio lovio profilio, kompensavimui, prie įrengi-nio korpuso pritvirtintas atraminis ritinėlis, be to, lenkimo vietoje sudarytas kampas tarp vamzdžio elipsės formos skerspjūvio didžiosios elipsės ašies ir centrinės pavaros ašies yra 0-90 °.
