[LT] Išradimas priklauso radiotechnikai. @Įrenginys sudarytas iš diferencialinių transformatorių (1), (2), (3), (4), prie kurių apvijų priešpriešinio sujungimo taškų prijungti generatoriai (5), (6), (7), (8) su vidaus varžomis (9), (10), (11), (12) ir kurių antrųjų apvijų pradžios sujungtos poromis tarpusavyje ir su korpusu, o pirmųjų apvijų galai prijungti prie sumatoriaus (13) įėjimų. Sumatoriaus (13), sudaryto iš trijų diferencialinių transformatorių (13.1), (13.2), (13.3), sujungtų pagal porinio sinfazinio sudėjimo schemą, išėjime tiesiai prijungta apkrova (14).
[EN] The invention relates to radio engineering. A device comprises differential transformers (1),(2),(3),(4). At their windings opposite contact points generators (5),(6),(7),(8) with internal resistances (9),(10),(11),(12) a connected. The beginnings of their second windings are connected in pairs among themselves and with a frame, and the ends of the first windings are connected to inputs of a summer (13). The summer (13) comprises three differential transformers (13.1),(13.2),(13.3), that are connected by a circuit of pair phase coincidence addition. A load (14) is connected directly to the outlet of the summer (13).
[0001] Išradimas priklauso radijo technikai, būtent genera-torių elektromagnetinių virpesių galingumų sanavimo įren-gimams .
[0002] Žinomas generatoriaus elektromagnetinių virpesių ga-lingumų sumavimo įrenginys, skirtas keturių generatorių elektromagnetinių virpesių galingumų sumavimui vienoje apkrovoje. Įrenginys sudarytas iš keturių generatorių, apkrovos, sumatoriaus, kurio įėjimai prijungti prie generatoriaus išėjimų, o išėjimas per aukštinantį transformato-rių sujungtas su apkrova. Sumatorius sudarytas iš pirmo, antro, trečio diferencialinių transformatorių, sujungtų pagal porinio sinfazinio sudėjimo schemą, išėjimai kurių prijungti prie bendros šynos per atitinkamus pirmą, antrą, trečią paderinamuosius kondensatorius, o tarp pirmo ir antro diferencialinių transformatorių įėjimų įjungtas ati-tinkamai pirmas, antras, trečias balastiniai rezistoriai.
[0003] (žr. SU aut. liud. Nr.1584066, TPK H 03 H 7/48, 1990). Lygius ir sinfazinius generatorių, kurių vidaus varža R S, elektromagnetinių virpesių galingumus P sumatorius susumuoja į dydį 4P> vienu metu transformuodamas sumatoriaus įėjimo trakto banginę varžą R O= ?/ į dydį W :4. Aukš-tinantis transformatorius galingumą 4P perduoda į ap-krovą, kurios varža R £ L= įV > vienu metu transformuodamas sumatoriaus išėjimo trakto banginę varžą IV:4 į
[0004] į dydį \ X/ . Taip vienoje apkrovoje susumuojamas Keturių generatorių elektromagnetinių virpesių galingumai, esant tai pačiai trakto banginei varžai tiek įrenginio įėjime, tiek išėjime. Balastiniai rezistoriai padidina generato-rių ( įrenginio įėjimų) išrišimą, o kondensatoriai palaiko optimalų induktyvumo (L) ir talpumo (C) santykį jų įjun-gimo vietose, užtikrinantį minimalius atspindžius įren-ginio įėjimuose ir išėjime.
[0005] Žinomo įrenginio trūkumas yra žymus energetinių cha-rakteristikų pablogėjimas aukščiausių darbo dažnių srity-je dėl balastinių rezistorių varžos kompleksinio pobūdžio. Be to, įrenginio konstrukcijoje didelis diskretinių ele-mentų skaičius.
[0006] Išradimo tikslas - įrenginio energetinių charakteris-tikų pagerinimas, darbo dažnių praplėtimas į aukštesnių dažnių sritį bei gamybos ir technologinio proceso supa-prastinimas.
[0007] Nurodytas tikslas pasiekiamas tuo, kad elektromagne-tinių virpesių galingumų sumavimo įrenginyje, sudarytame iš keturių generatorių, apkrovos, sumatoriaus, susidedan-čio iš pirmo, antro, trečio diferencialinių transformato-rių, sujungtų pagal porinio sinfazinio sudėjimo schemą, kurio įėjimai sujungti su generatoriais, o išėjimas su apkrova, sumatoriaus išėjimas tiesiai sujungtas su apkrova, o įėjimai prijungti prie diferencialinių transformato-rių pirmųjų apvijų galų, kurių antrųjų apvijų pradžios sujungtos poromis tarpusavyje ir su korpusu, o prie diferen-cialinių transformatorių apvijų priešpriešinio sujungimo

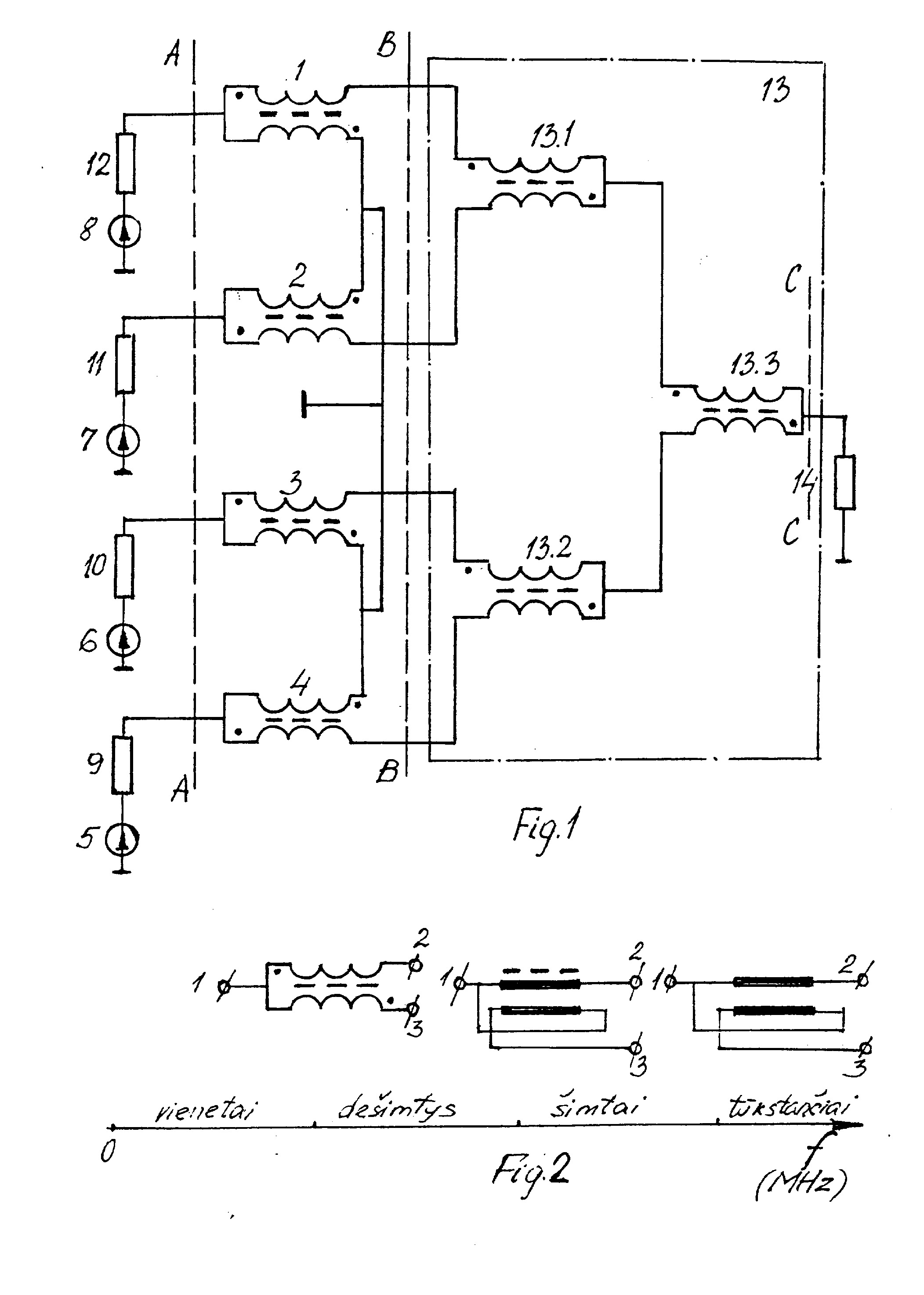

[0008] Fig.I - generatorių elektromagnetinių virpesių galin-gumų sumavimo įrenginio principinė schema. Fig.2 - diferen-cialinių transformatorių ekvivalentinės elektrinės schemos priklausomybė nuo darbo dažnio diapazono.
[0009] Generatorių elektromagnetinių virpesių galingumų sumavimo įrenginys sudarytas iš diferencialinių transformatorių
[0010] I, 2, 3, 4, prie kurių apvijų priešpriešinio sujungimo taš-kų prijungti generatoriai 5, 6, 7, 8 su vidaus varžomis 9, 10, II, 12 ir kurių antrųjų apvijų pradžios sujungtos poromis tarpusavyje ir su korpusu, o pirmųjų apvijų galai prijungti prie sumatoriaus 13 įėjimų. Sumatorius 13 sudarytas iš trijų diferencialinių transformatorių 13.1, 13.2, 13.3, sujungtų pagal porinio sinfazinio sudėjimo schemą. Sumatoriaus 13, o tuo pačiu ir įrenginio išėjime, tiesiai prijungta apkrova 14.
[0011] Elektromagnetinių virpesių generatoriai 5, 6, 7, 8 su vidaus varžomis 9, 10, II, 12, kurių dydis R= \ X / ( W - trakto banginė varža) generuoja virpesius, kurių galingumai P pasiduoda į diferencialinių transformatorių I, 2, 3, 4 apvijų priešpriešinio sujungimo taškus (pjūvis A-A). Diferencialiniai transformatoriai I, 2, 3, 4 perduoda galingumus P į sumatoriaus 13 įėjimus, transformuodami gene-ratorių 5,6, 7, 8 vidaus varžas R= iV į dydį 4 W (pjū-vis B-B). Sumatorius 13 susumuoja generatorių 5, 6, 7, 8 galingumus P į dydį 4P apkrovoje 14 (pjūvis C-G), vienu metu transformuodamas sumatoriaus 13 įėjimų varžas 4
[0012] Tokiu būdu įrenginys susumuoja keturių generatorių elektromagnetinių virpesių galingumus, esant pastoviai ir tai pačiai banginei varžai W tiek įrenginio įėjimuose, tiek išėjime.
[0013] SU aut. liud. Nr.1584066, TPK H 03 H 7/48, 1990) turi ei-lę privalumų. Įrenginio schemoje diferencialinių transfor-matorių tarpusavio sujungimo taškuose nereikalingi papil-domi diskretiniai talpumai, nes, esant šių taškų traktų banginės varžos reikšmėms didesnėms negu W , jos nesunkiai realizuojamos konstrukciniu būdu. Įrenginio elektrinei sche--mai taip pat nereikia balastinių rezistorių sumatoriaus įėjimų tarpusavio išrišimui padidinti, nes šią funkciją atlieka prie sumatoriaus įėjimų prijungti diferencialiniai transformatoriai. Įrenginio konstrukcijoje naudojami sep-tyni diferencialiniai transformatoriai identiški ir konst-ruktyviai pagaminti kaip ilgų linijų atkarpos, patalpintos į šerdis iš feritinės medžiagos. Be to, pareiškiamo įren-ginio viename konstrukciniame išpildyme pasiekiamas darbo dažnių diapazonas nuo vienetų MHz iki vienetų GHz, nes diferencialiniai transformatoriai elektrinėje schemoje iš-pildyti tokiu būdu, kad ekvivalentinė elektrinė schema priklausomai nuo dažnio kinta taip, kaip parodyta Fig.2.
Generatorių elektromagnetinių virpesių galingumų sumavimo įrenginys, sudarytas iš keturių generatorių, apkrovos, sumatoriaus, susidedančio iš pirmo, antro, trečio diferencialinių transformatorių, sujungtų pagal porinio sinfazinio sudėjimo schemą, kurio įėjimai sujungti su generatoriais, o išėjimas su apkrova, "besiskiriantis tuo, kad sumatoriaus išėjimas tiesiai sujungtas su apkrova, o įėjimai prijungti prie diferencialinių trans-formatorių pirmųjų apvijų galų, kurių antrųjų apvijų pra-džios sujungtos poromis tarpusavyje ir su korpusu, o prie diferencialinių transformatorių apvijų priešpriešinio sujungimo taškų prijungti generatoriai.
