[LT] Šis būdas yra iš telekomunikacijos srities ir gali būti pritaikytas telemetrijos, televaldymo bei apsaugos sistemose, naudojant globalinį mobilų ryšį (GSM).@Būdas charakterizuojamas tuo, kad mobilioje stotyje formuoja garsinės formos toninio rinkimo DTMF kodą ir šį kodą į kitą mobilią stotį per bazinę stotį, mobilių stočių komutavimo centrą ir kitą bazinę stotį nukreipia trafiko kanalu.
[EN] This method is from the field of telecommunications and may be applied in the telemetry, telecontrol and protection systems by using global mobile communication (GSM). The method is characterized in that tone gathering DTMF code of a sound form is shaped in a mobile station, and this code is turned to other mobile station via a base station, a commutation centre of mobile stations and other base station by a traffic canal.
[0001] Išradimas yra iš telekomunikacijos srities ir gali būti pritaikytas telemetrijos, televaldymo bei apsaugos sistemose, naudojant globalinį mobilų ryšį (GSM).
[0002] Šiuo metu telemetrijoje, įvairiose valdymo ir apsaugos sistemose yra naudojamas toninio rinkimo DTMF (Dual Tone Multifrequency) kodas. Šiuo kodu perduodama informacija, pavyzdžiui, apie įvairių daviklių būvį, gali būti apdorojama automatiškai ir į ją reaguojama komandomis įvairiems vykdomiesiems įrenginiams. Taigi, galima kurti sistemas su grįžtamuoju ryšiu.
[0003] Žinomose globalinėse mobilaus ryšio (GSM) sistemose toninio rinkimo DTMF kodo perdavimas vyksta taip: mobilioje stotyje formuoja toninio rinkimo DTMF kodą, kurį signalizacijos kanalu perduoda į bazinę stotį, iš kurios signalizacijos kanalu - į mobilių stočių komutavimo centrą. Iš mobilių stočių komutavimo centro toninio rinkimo kodas DTMF perduodamas signalizacijos kanalu į kitą bazinę stotį ir iš šios bazinės stoties signalizacijos kanalu į kitą mobilią stotį. Perduodant DTMF kodą iš mobilios stoties į mobilią stotį naudojami signalizacijos kanalai. (Žiūr. rekomendacijas: ETSI-GSM. Technical specification. GSM 03.14, European digital cellular telecommunication system (phase 1). Support of DTMF via the GSM System. ETSI. European Telecommunications Standards Institute, 1992).
[0004] Šio būdo trūkumas yra jo sudėtingumas ir brangumas, kadangi norint perduoti DTMF kodą tarp dviejų mobilių stočių, reikalinga papildoma įranga, instaliuojama mobilių stočių komutavimo centre.
[0005] Be to, kiekvieną kartą, kai DTMF kodas iš mobilios stoties pasiekia mobilių stočių komutavimo centrą, iš pastarojo yra siunčiamas patvirtinimas apie toninio rinkimo DTMF kodo gavimą. Tai sulėtina informacijos perdavimą.
[0006] Išradimo tikslas yra supaprastinti ryšį tarp mobilių stočių, naudojant toninio rinkimo DTMF kodą, globalinio mobilaus ryšio sistemoje (GSM).
[0007] Tikslas pasiekiamas tuo, kad žinomame būde, kuriuo iš mobilios stoties toninio rinkimo DTMF kodą nukreipia ryšio kanalu į pirmąją bazinę stotį, iš jos - į mobilių stočių komutavimo centrą, iš kurio - į kitą bazinę stotį ir toliau - į kitą mobilią stotį.
[0008] Būdas skiriasi tuo, kad mobilioje stotyje formuoja garsinės formos toninio rinkimo DTMF kodą ir šj kodą iš mobilios stoties j minėtą bazinę stotį, o iš jos - j mobilių stočių komutavimo centrą, iš kurio - j kitą bazinę stotį ir toliau - j antrają mobilią stot] nukreipia trafiko kanalu.

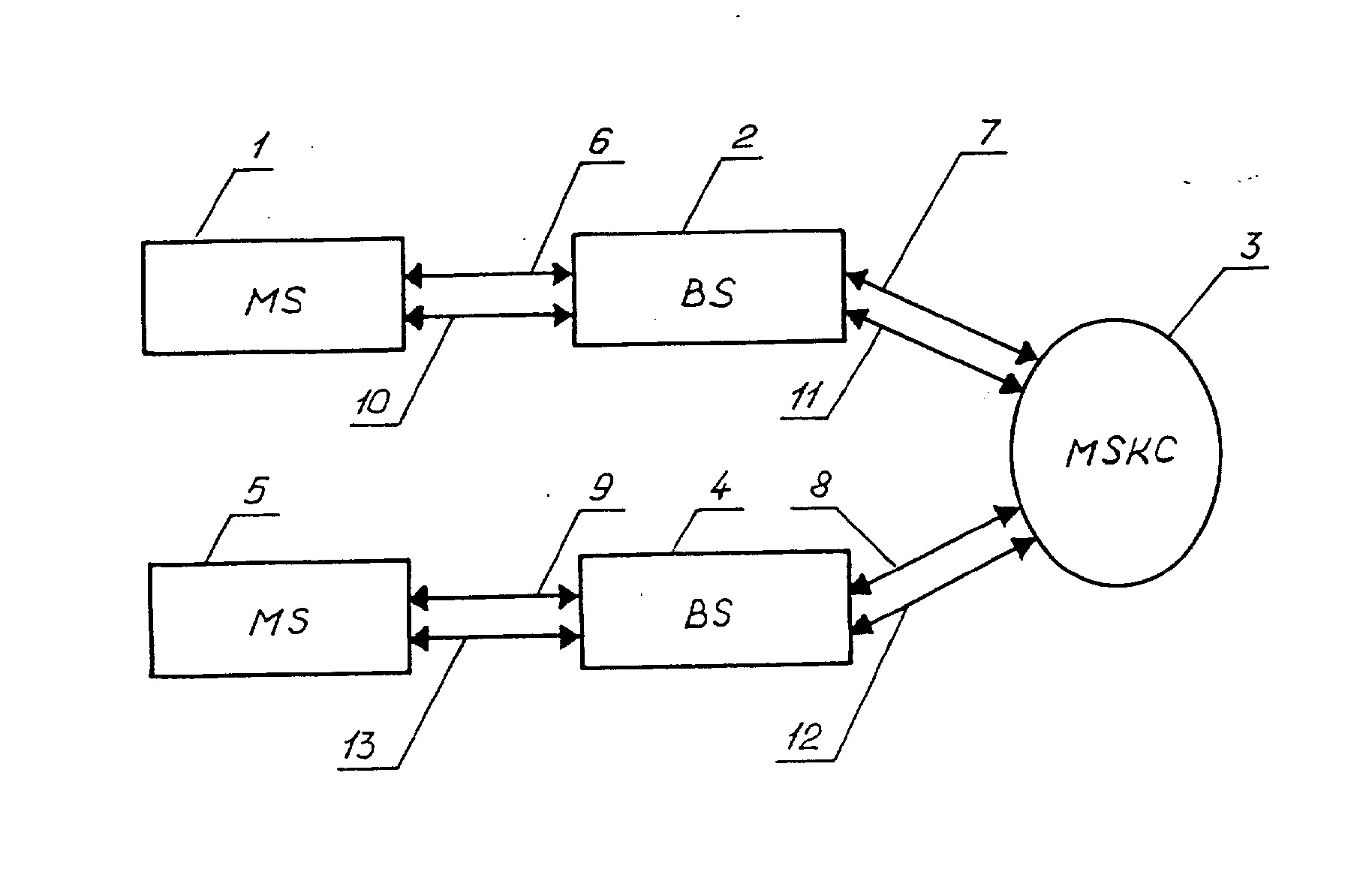

[0009] Būdą paaiškina schema, kurioje parodyta globalinė mobilaus ryšio sistema (GSM), kurioje naudoja toninio rinkimo DTMF kodą.
[0010] Šią sistemą sudaro pirmoji mobili stotis (MS) 1, pirmoji bazinė stotis (BS) 2, mobilių stočių komutavimo centras (MSKC) 3, antroji bazinė stotis (BS) 4 ir antroji mobili stotis (MS) 5. Sistema taip pat gali apimti keletą mobilių stočių.
[0011] Pirmoji mobili stotis 1, pirmoji bazinė stotis 2, mobilių stočių komutavimo centras 3, antroji bazinė stotis 4 ir antroji mobili stotis 5 tarp savęs yra nuosekliai sujungtos dviejų krypčių trafiko kanalais 6, 7 ir 8, 9 bei signalizacijos kanalais 10,11 ir 12, 13.
[0012] Siūlomas būdas realizuojamas taip. Ryšio seanso metu mobilioje stotyje 1 formuoja garsinės formos toninio rinkimo kodą DTMF. Garsinės formos toninio rinkimo DTMF kodą nukreipia j trafiko kanalą 6, kuriuo jis eina j pirmąją bazinę stotj 2, o iš jos trafiko kanalu 7 - į mobilių stočių komutavimo centrą 3. Iš čia DTMF kodą nukreipia trafiko kanalu 8 j kitą bazinę stotj 4, o iš šios, trafiko kanalu 9 - j kitą mobilią stotj 5.
[0013] Siganlizacijos kanalais 10, 11 ir 12, 13 iš pirmosios mobilios stoties 1 j antrąją - 5 yra nukreipiama valdymo informacija.
[0014] Analogiškai ryšio seansas yra organizuojamas ir priešinga kryptimi - iš antrosios mobilios stoties 5 į pirmąją 1, t.y. iš mobilios stoties 5 garsinės formos toninio rinkimo DTMF kodą nukreipia trafiko kanalu 9,8,7,6.
[0015] Perduodant toninio rinkimo DTMF kodą aprašytu būdu, signalizacijos kanalai 10, 11 ir 12, 13 naudojami tarnybinei informacijai ir DTMF kodas jais neperduodamas.
[0016] - pasidaro jmanomas bendravimas, naudojant DTMF kodą, tarp mobilių stočių, nereikalaujantis papildomos jrangos mobilių stočių komutavimo centre; - atsiranda galimybė, naudojant globalinį mobilų ryšį (GSM), kurti valdymo ir apsaugos sistemas; - sistemos, sukurtos pagal šį būdą, gali būti lengvai integruojamos į jau egzistuojančias laidines apsaugos ir telemetrijos sistemas; -išnaudojamas maksimalus toninio rinkimo kodo DTMF perdavimo greitis.
Telekomunikacijos būdas, skirtas globalinio mobilaus ryšio sistemoms, kuriuo iš mobilios stoties toninio rinkimo DTMF kodą nukreipia ryšio kanalu j pirmąją bazinę stotj, iš jos - j mobilių stočių komutavimo centrą, iš kurio - j kitą bazinę stotj ir toliau - į kitą mobilią stotj, besiskiriantis tuo, kad mobilioje stotyje formuoja garsinės formos toninio rinkimo DTFM kodą ir šį kodą j kitą mobilią stotj per minėtą bazinę stotj, mobilių stočių komutavimo centrą ir kitą bazinę stotj nukreipia trafikokanalu.
Telekomunikacijos būdas, skirtas globalinio mobilaus ryšio sistemoms, kuriuo iš mobilios stoties toninio rinkimo DTMF kodą nukreipia ryšio kanalu j pirmąją bazinę stotj, iš jos - j mobilių stočių komutavimo centrą, iš kurio - j kitą bazinę stotj ir toliau - į kitą mobilią stotj, besiskiriantis tuo, kad mobilioje stotyje formuoja garsinės formos toninio rinkimo DTFM kodą ir šį kodą j kitą mobilią stotj per minėtą bazinę stotj, mobilių stočių komutavimo centrą ir kitą bazinę stotj nukreipia trafikokanalu.
