[LT] Išradimas priklauso daugiasluoksnėms medžiagoms ir gali būti panaudotas dokumentų apsaugai nuo klastojimo.@Sluoksniai yra išdėstyti taip: skaidrus stabilizuojantis sluoksnis (1), padengtas fotopolimerinės kompozicijos sluoksniu (2), į kurią įterpti ultravioletiniuose spinduliuose švytintys komponentai, įgalinantys identifikuoti dokumentus nematomoje spektro dalyje, atspindžio sluoksnis (3), klijųsluoksnis (4) ir pagrindas (5). Difrakcinės struktūros (6) yra tarp fotopolimerinės kompozicijos (2) ir atspindžio (3) sluoksnių. @Stabilizuojantis sluoksnis (1) padengiamas skysta fotopolimerine kompozicija (2). Difrakcinės struktūros (6) fotopolimerinėje kompozicijoje (2) formuojamos mechaniškai prispaudžiant kietą matricą su difrakcinių struktūrų reljefu prie fotopolimerinės kompozicijos (2). Apšvietus ultravioletiniais spinduliais fotopolimerinė kompozicija (2) sukietėja ir atskiriama nuo matricos. Joje lieka suformuotos reljefinės difrakcinės struktūros (6), laužiančios šviesos spindulius. Po to formuojamas atspindžio sluoksnis (3), kuris padengiamas klijų sluoksniu (4). Iš sluoksniuotos medžiagos iškertami ženklai su baigtine difrakcinių struktūrų (6) kompozicija ir klijuojami ant dokumentų.
[EN] A layered product comprising a diffraction structure relates to materials for protecting of documents from falsification. Layers in this material are disposed in that way: a limpid stabilizer layer (1), covered with a photopolymeric composition layer (2), in which components, that shine in ultraviolet rays and enable to identify documents in an invisible part of a spectrum are introduced, a reflection layer (3), a glue layer (4) and a base (5). Diffraction structures (6) are disposed between the photopolymetric composition (2) and the reflection (3) layers. This material is produced in that way: the stabilizer layer (1) is covered with the liquid photopolymeric composition (2). The diffraction structures (6) in the photopolymeric composition (2) are formed by mechanical pressing of a solid matrix with the relief of the diffraction structures to the photopolymeric composition (2). The photopolymeric composition (2), by irradiating it with ultraviolet rays is hardened and separated from the matrix. In that way in it the formed relief diffraction structures (6), which break light beams remain. Later the reflection layer(3), which is covered by the glue layer (4), is formed. Marks with the final composition of the diffraction structures (6) are cut out from the layered product and are glued on documents.
[0001] Išradimas priskiriamas daugiasluoksnei medžiagai su difrakcinėmis struktūromis, kuri yra skirta dokumentų apsaugai nuo klastojimo. K jos iškerpami ženklai ir klijuojami ant dokumentų.
[0002] Daugiasluoksnės medžiagos iš jvairių karštai supresuotų plėvelių su difrakcinėmis struktūromis arba hologramomis yra žinomos, pavyzdžiui, iš anglų patento Nr.'170S32Al. Jos klijuojamos ant pagrindo ir skiriasi naudojamų medžiagų sluoksniais, atskirų sluoksnių adhezinėmis ir optinėmis savybėmis. Pasižymi sudėtinga gamybos technologija ir nepakankamu dokumentų apsaugos laipsniu.
[0003] Patento LR 3327 aprašyme pateikta dar viena daugiasluoksnė medžiaga su difrakcinėmis struktūromis. Ji turi skaidrų stabilizuojant j sluoksnį, ant kurio nustatyta tvarka išdėstyti tarpinis sluoksnis, pirmasis lako sluoksnis, atspindžio sluoksnis, antrasis lako sluoksnis ir klijų sluoksnis. Šie sluoksniai sudaro daugiasluoksnę medžiagą. Tarp pirnx>jo ir antrojo lako sluoksnių jspaustos difrakcinės struktūros šviesos spinduliams laužti, pvz., tinklelis, hologramos, kinegramos ir kt. Termoklijų sluoksniu daugiasluoksnė medžiaga priklijuojama prie pagrindo.
[0004] Per stabilizuojantį sluoksnj, tarpinį sluoksnį ir pirmąjį lako sluoksnį apšviečiamos šviesos spindulius laužiančios difrakcinės struktūros ir išskaidytos šviesos spinduliai per minėtus sluoksnius atsispindi stebėtojui.
[0005] Aprašytosios daugiasluoksnės medžiagos stabilizuojantis sluoksnis paprastai daromas iš termiškai atsparios, skaidrios, labai geros optinės kokybės plėvelės, pvz., iš sudėtingo poliesterio.
[0006] Tarpinį sluoksnį sudaro ant stabilizuojančio sluoksnio tolygiai paskleistas adhezyvas. šis padengiamas pirmuoju lako sluoksniu. Ant pirmojo lako sluoksnio formuojamas atspindžio sluoksnis. Tai geriausia padaryti apdulkinant paviršių metalo, pavyzdžiui, aliuminio milteliais arba tam panaudoti dielektrika.
[0007] Difrakcinės struktūros per atspindžio sluoksnį įkaitinta matrica įspaudžiamos į pirniiyj lako sluoksnį Po to atspindžio sluoksnis padengiamas antruoju lako sluoksniu, o pastarasis-termoklijų sluoksniu , iru no pagalba daugiasluoksnė medžiaga priklijuojama prie pagrindo.
[0008] Klijuojant klijų sluoksnis įkaitinamas per stabilizuojantį sluoksnį, kuris gaunamą šilumą paskirsto tolygiai ir praleidžia per visus sluoksnius. Daugiasluoksnė medžiaga stipriai sukimba su pagrindu, tad, norint ją nuimti, suardomi sluoksniai ir difrakcinės struktūros.
[0009] Daugiasluoksnės medžiagos su difrakcinėmis struktūromis gamybos būdas, susidedantis iš stabilizuojančio sluoksnio padengimo adhezyvu, po to pirmuoju lako sluoksniu, ant kurio suformuojamas atspindžio sluoksnis, apdulkinant paviršių metalo milteliais, įkaitinta matrica per atspindžio sluoksnį arba tiesiogiai į pirmąjį lako sluoksnį įspaudžiamos struktūros, po to atspindžio sluoksnis padengiamas antruoju lako sluoksniu, o pastarasis termoklijų sluoksniu, kurį kaitinant per stabilizuojantį sluoksnį medžiaga priklijuojama prie pagrindo.
[0010] IŽ šios daugiasluoksnės medžiagos padaryti ženklai taip pat nepakankamai apsaugo dokumentus nuo klastojimo, kadangi suformuotos difrakcinės struktūros identifikuojamos tik siauroje matomoje šviesos spektro dalyje, be to, naudojant terminio spaudimo metodą, greičiau užteršiama difrakcinių struktūrų matrica ir sumažėja jos ilgaamžiškumas.
[0011] Išradimo uždavinys-padidinti dokumentų apsaugą nuo klastojimo, išplečiant identifikavimo ribas į nematomą spektro dalį ir supaprastinti gamybos technologiją.
[0012] Šį uždavinį išsprendžia daugiasluoksnė medžiaga pagal apibrėžties punkto 1 bendrąją dalį tuo, kad po stabilizuojančiu sluoksniu yra foto polimerinės kompozicijos sluoksnis, į kurį įterpti ultravioletiniuose spinduliuose švytintys komponentai, o difrakcinės struktūros yra tarp fotopolimerinės kompozicijos ir atspindžio sluoksnio.
[0013] Patentuojamos daugiasluoksnės medžiagos pranašumai pasireiškia tuo, kad į foto polimerinę kompoziciją įterpti raudona, geltona, žalia ar kitokia spalva ultravioletiniuose spinduliuose švytintys komponentai įgalina identifikuoti dokumentus nematomoje spektro dalyje.
[0014] Be to, esant atspindžio sluoksniui pusiau skaidriam, papildomai galima identifikuoti po ženklu esančius įrašus, antspaudus, nuotraukas ir kt., o esant difrakcinių struktūrų reljefo aukščiui 0,01-r0,3jma pasiekiamas maksimalus absoliutus ir santykinis difrakcinis efektyvumas.
[0015] Patentuojamos daugiasluoksnės mežiagos gamybos būdas pagal apibrėžties 4 punkto bendrąją dalį įgalina supaprastinti gamybos technologiją tuo, kad į skystą foto polimerinę kompoziciją įdedami ultravioletiniuose spinduliuose švytintys komponentai, po to ja padengiamas stabilizuojantis sluoksnis, o difrakcinės struktūros formuojamos mechaniškai prispaudžiant kietą matricą su difrakcinių struktūrų reljefu prie fotopolimerinės kompozicijos sluoksnio, po to fotopolimerinės kompozicijos sluoksnis sukietinamas šaltos polimerizacijos ultravioletiniuose spinduliuose būdu ir atskiriama matrica.
[0016] Toks gamybos būdas geras tuo, kad tai Šaltas, o ne terminis procesas, kolcs naudojamas anksčiau minėtuose gamybos būduose. Skysta fotopolimerinė kompozicija gali būti užnešama ant slenkančios juostos, praleidžiant tarp volelių. Reguliuojant volelių suspaudimo jėgą, galima gauti jvairius sluoksnio storius.

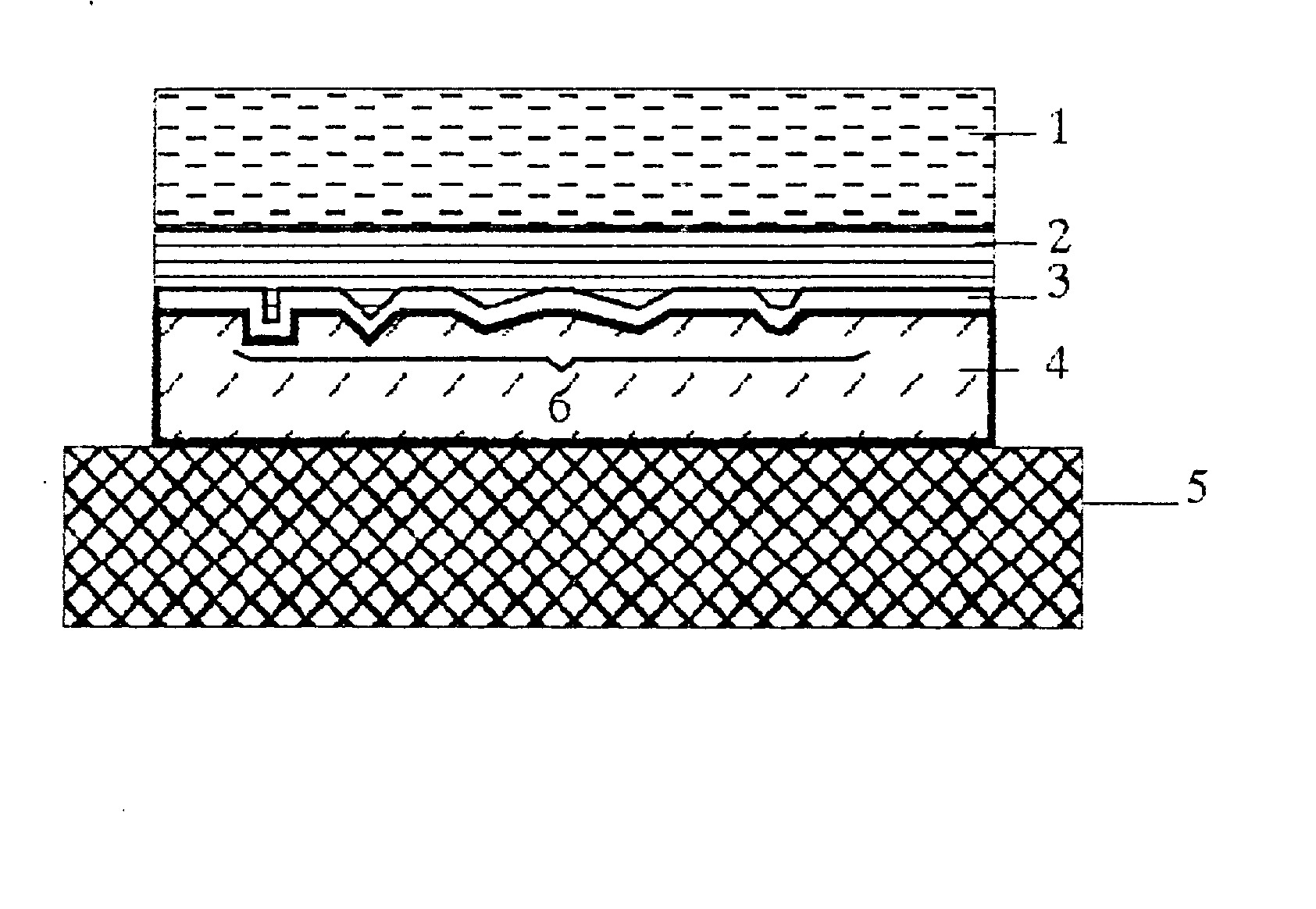

[0017] K radimas toliau aprašomas, remiantis vienu brėžinyje pateiktu variantu. Jame parodyta daugiasluoksnė medžiaga, sudaryta iš sekančia tvarka išdėstytų sluoksnių: stabilizuojantis sluoksnis 1, fotopolimerinės kompozicijos, j kurią jterpti ultravioletiniuose, spinduliuose švytintys komponentai, sluoksnis 2, atspindžio sluoksnis 3, klijų sluoksnis 4, pagrindas 5 ir difrakcinės struktūros 6, esančios tarp fotopolimerinės kompozicijos 2 ir atspindžio 3 sluoksnių.
[0018] Stabilizuojantis sluoksnis 1 formuojamas iš termiškai atsparios ir optiškai skaidrios poliesterio, lavsano arba polikarbonato plėvelės. Šio sluoksnio paviršiaus adhezijos pagerinimui jis apdorojamas deguonies ir azoto mišinio plazmoje arba reaktyvinių (vairių dujų jonų pluošteliu.
[0019] Fotopolimerinės kompozicijos sluoksnyje 2, turinčiame ultravioletiniuose spinduliuose švytinčius komponentus, suformuojamos difrakcinės struktūros 6, kurių reljefo aukštis gali būti 0,01+0,3jjm. Tokie parametrai leidžia gauti maksimalų absoliutinį ir santykinį difrakcinį efektyvumą.
[0020] Atspindžio sluoksnis 3 formuojamas iš aliuminio vakuuminio garinimo būdu. Jo storis gaii būti 0,l-ri00nm. Pasirenkant sluoksnio storį nurodytame diapozone, galima formuoti norimo skaidrumo sluoksnį.
[0021] Iš suformuotos daugiasluoksnės medžiagos iškertamas ženklas su baigtine difrakcinių struktūrų 6 kompozicija ir klijuojamas ant pagrindo 5.
[0022] Per stabilizuojantį sluoksnį 1 ir fotopolimerinės kompozicijos sluoksnį 2 apšviečiamos šviesos spindulius laužiančios difrakcinės struktūros 6 ir išskaidytos šviesos spinduliai nuo atspindžio sluoksnio 3 atsispindi stebėtojui.
[0023] Patentuojamos daugiasluoksnės medžiagos gamybos būdas susideda iš sekančių operacijų: stabilizuojančio sluoksnio 1 paviršiaus adhezijos pagerinimui japdorojamas deguonies ir azoto mišinio plazmoje arba reaktyvinių dujų jonų pluošteliu, po to jis ruloninio spaudimo ar kitokiu būdu padengiamas skysta fotopolimerine kompozicija 2. Difrakcinės struktūros 6 fotopoiimerinėje kompozicijoje 2 formuojamos njechaniškai prispaudžiant kietą metalinę arba puslaidininkinę matricą su difrakcinių struktūrų reljefu prie fotopolimerinės kompozicijos 2. Matricos paviršius padengtas apsauginiu antiadheziniu sluoksniu. Apšvietus ultravioletiniais spinduliais, foto polimerinė kompozicija 2 sukietėja ir atskiriama nuo matricos. Tokiu būdu joje lieka suformuotos reljefinės difrakcinės struktūros 6, laužiančios šviesos spindulius. Po to yra formuojamas atspindžio sluoksnis 3, o ant jo uždedamas klijų sluoksnis 4, kurio pagalba daugiasluoksnė medžiaga priklijuojama prie pagrindo 5.
1. Daugiasluoksnė medžiaga su difrakcinėmis struktūromis (61, sudaryta iš stabilizuojančio sluoksnio (1), atspindžio sluoksnio (3), klijų sluoksnio (4), besiskirianti tuo, kad po stabilizuojančiu sluoksniu (i) yra fotopolimerinės kompozicijos sluoksnis (2), j kurį įterpti ultravioletiniuose spinduliuose- švytintys komponentai, o difrakcinės struktūros ( 6) yra tarp fotopolimerinės kompozicijos (2) ir atspindžio (3) sluoksnių.
2. Daugiasluoksnė medžiaga pagal 1 punktą besiskirianti tuo, kad atspindžio sluoksnis (3) yra pusiau skaidrus.
3. Daugiasluoksnė medžiaga pagal 1-2 punktus besiskirianti tuo, kad difrakcinių struktūrų (6) reljefo aukštis yra0,01-5-0,3um.
4. Daugiasluoksnės medžiagos su difrakcinėmis struktūromis (6) pagal 1 punktą gamybos būdas, kai formuojamas atspindžio sluoksnis (3), kuris padengiamas klijų sluoksniu (4), besiskiriantis tuo, kad į skystą foto polimerinę kompoziciją (2) įdeda ultravioletiniuose spinduliuose švytinčius komponentus, po to ja padengia stabilizuojančiu sluoksniu (1), o difrakcines struktūras ( 6) formuoja mechaniškai prispaudžiant kietą matricą su difrakcinių struktūrų reljefu prie fotopolimerinės kompozicijos sluoksnio (2), po to fotopolimerinės kompozicijos sluoksnį (2) sukietina šaltos polimerizacijos ultravioletiniuose spinduliuose būdu ir atskiria matricą.
