[LT] Šildymo reguliavimo būdas priklauso šiluminei technikai, konkrečiai - šildymo automatiniam reguliavimui. @Būdas numato programuojamą šildymo reguliavimą ir vartojamojo karšto vandens ruošimo valdymą.Nauja yra tai, kad optimizuojamas dinaminis reguliavimo tikslumas, numatomas grįžtančio vandens temperatūros ribojimas, išvengiama tuščių reguliavimo komandų, pasiūlytas prioritetinis karšto vandens ruošimo ir šilumos vartojimo šildymui suderinimas. Būdas universalus ir gali būti taikomas šildymo ir karšto vandens ruošimo sistemose, maitinamose iš autonominių šilumos šaltinių, bei hidrauliškai priklausomose ir nepriklausomose iš centralizuotų šilumos tinklų maitinamose sistemose.
[EN] The method for heating control relates to a heating technique in particular to automatical control of heating. The method comprises programmed control of water heating. The new steps of this method are: an optimized dynamical control accuracy, a temperature limiting of recycled water, a coincidence of water heating with a consumption of heat. The method is universal and may be used in heating systems which powered with self-contained heating sources and in hydraulicaly independent or dependent on centralized heating systems.
[0001] Išradimas priklauso šiluminei technikai, konkrečiai-šil-dymo automatiniam reguliavimui.
[0002] 2inomas šildymo reguliavimo būdas, numatantis * šildymo sistema, tiekiamo vandens temperatūros reguliavimą i. tiekiama vandeni, pamaišant grįžtanti, vandeni. /išradimo aprašymas SU 1516713, F24D19/00 /. Pamaišymo intensyvumas keičiamas priklausomai nuo lauko oro ir tiekiamo vandens temperatūrų.
[0003] Būdas mažai ekonomiškas, nes nenumato šildymo programuo-jamo keitimo. Būdas nenumato vartojamojo karšto vandens ruošimo.
[0004] Artimiausias išradimui yra šildymo reguliavimo būdas, rea-lizuotas Vokietijos firmos Viessmann gaminamuose reguliato-riuose Dekamatik-DE / Dekamatik-DE. Montageanleitung.— Viessmann Werke GmbH & Co.—Alendorf, 1995; Dekamatik—DE. Betriebs— anleitung. - viessmann Werke GmbH & Co.- Alendorf, 1995 /. Sis būdas numato lauko oro, i. šildymo sistema tiekiamo vandens ir vartojamojo karšto vandens temperatūrų matavimą, i. šildymo sistema tiekiamo vandens temperatūros reguliavimą pagal vartotojo nustatyta programa ir pagal lauko oro tempera-tūra,. Tiekiamo vandens temperatūra reguliuojama impulsiniu būdu keičiant grįžtančio vandens pamaišyma i tiekiama- Bū-das numato šildymo sistemos cirku1iacinio ir vartojamojo vandens ruo'šimo siurbliu valdymą. Sis būdas šildymo prog-ramuojamo reguliavimo d £ ka yra gana ekonomiškas ir vartojamojo vandens ruošimo bei siurbliu valdymo deka yra pakankamai universalus. Tačiau būdas turi keletą tobulintinų sprendimu. Pirma. Esant pastoviai tiekiamo vandens temperatūros nuokrypai formuojamos pastovios trukmes ir pastovaus pasikarto-jimo periodo impulsines grįžtančio vandens pamaišymo keitimo komandos, tai yra neįvertinama sistemos reakcija į pamaišymo keitimo komandas. Iš tikruju sistemos reakcija^ esant pasto-viam tam tikram reguliavimo intensyvumui priklauso nuo tiekiamo ir grįžnančio vandens temperatūrų skirtumo, nuo vykdymo mechanizmo greičio bei maišančio vožtuvo pralaidumo cha-rakteristikos . Todėl toks tiekiamo vandens temperatūros reguliavimas pastovios trukmes ir pastovaus periodo impulsais mažina reguliavimo dinamini, tikslumą,.
[0005] Antra. Sis būdas nenumato grįžtančio vandens temperatū-ros matavimo ir jos didžiausios reikšmes ribojimo. Grįžtančio vandens didžiausios temperatūros ribojimas reikalingas, kai objektai šildomi iš centralizuotų šilumos tinklu. Grįžtančio vandens temperatūros matavimo ir jos ribojimo nebuvimas siau-rina šio reguliavimo būdo pritaikymą-
[0006] Trečia. Esant situacijai, kai reikiama tiekiamo vandens temperatūra negali būti pasiekta (pavyzdžiui, esant per že-mai šilumos šaltinio temperatūrai), reguliatorius, veikiantis žinomu būdu, nuolat kartoja reguliavimo komandas, kurios neturi realaus poveikio šildymo režimui. Tuo sudaroma bereika-linga apkrova vykdymo mechanizmui ir reguliatoriaus išėjimo relėms, o tai mažina įrenginiu i 1 gaamžiškurna, ir patikimuma.
[0007] Ketvirta. 2inomas šildymo reguliavimo būdas numato dve-jopa, vartojamojo karšto vandens ruošimo valdymą: prioriteti-ni ir beprioritetini.. Taikant prioritetinį vartojamojo vandens pašildymą, įsijungus karšto vandens ruošimui, išjungia-mas šilumos tiekimas i. šildymo sistema (išjungiamas šildymo sistemos cirkuliacinis siurblys). Esant ilgai trunkančiam karšto vandens vartojimui arba gedimui vartojamojo vandens sistemoje, šiluma i. šildymo sistema, gali būti netiekiama ne-pageidautinai ilgai, o tai gali pabloginti šildomu objektu mikroklimatą., o kai kuriais atvejais gali susidaryti šildy-mo sistemos užšalime pavojus.
[0008] Išradimo tikslas - pašalinti čia išvardintus žinomo šil-dymo reguliavimo būdo netobulumus.
[0009] Tikslu padidinti šildymo reguliavimo dinaminį tikslumu grįžtančio vandens pamaišymo i. tiekiama, reguliavimo intensyvumas koreguojamas priklausomai nuo tiekiamo vandens tempe-ratūros nuokrypos kitimo.
[0010] Užfiksavus tiekiamo vandens išmatuotos temperatūros nuo-krypį nuo reikiamos, suformuojama impulsine komanda padidinti arba sumažinti grįžtančio vandens pamaišyma. į tiekiama.. Komandos trukme tam tikru proporcingumo koeficientu susieta su tiekiamo vandens temperatūros nuokrypa. F'raejus tam tikram laikui po šios komandos, tikrinama sistemos reakcija, tai yra tikrinamas tiekiamo vandens temperatūros nuokrypos pokytis. Pagal nuokrypos pokyti sprendžiama, ar reguliavimo intensyvumas geras, ar per mažas, ar per didelis. Esant per mažam reguliavimo intensyvumui (išliko to paties ženklo tiekiamo vandens temperatūros nuokrypa) arba per dideliam reguliavimo intensyvumui -(tiekiamo vandens temperatūros nuokrypa pa-keitė ženklą) atitinkamai koreguojamas proporcingumo koeficientas tarp tiekiamo vandens temperatūros nuokrypos ir reguliavimo komandos trukmes. Tokiu būdu kiekvienai šildymo sistemos būsenai nustatomas optimalus grįžtančio vandens pamaišymo į tiekiama reguliavimo intensyvumo koeficientas. Reguliuojant su šiuo optimaliu koeficientu tiekiamo van-
[0011] dens temperatūros nuokrypa likviduojama per minimalu laika,
[0012] ir be perreguliavimo. Be to, esant optima1iam pamaišymo keitimo intensyvumui, sumažėja nuokrypos likvidavimui reikalingu komanda skaičius (dažniausiai pakanka vienos komandos), o tai didina reguliatoriaus, vykdymo mechanizmo ir maišan-čio vožtuvo i 1gaamžiškurną.
[0013] Tikslu praplėsti šildymo reguliavimo būdo taikymo sritį matuojama grįžtančio vandens temperatūra, pagal reikiama tiekiamo vandens temperatūra suskaičiuojama didžiausia leidžia-ma grįžtančio vandens temperatūra ir išmatuotai grįžtančio vandens temperatūrai neleidžiama viršyti šios suskaičiuotos didžiausios reikšmes. Grįžtančio vandens temperatūra ribojama mažinant tiekiamo vandens temperatūrą.
[0014] įgyvendinus grįžtančio vandens temperatūros ribojimą pasi-daro galimas siūlomo reguliavimo būdo taikymas objektuose, šildomuose iš centralizuotu šilumos tinklui. Žinoma, kad tarp lauko temperatūros, tiekiamo vandens temperatūros ir grįžtan-čio vandens temperatūros yra tam tikras funkcinis ryšys. Ne-leidžiama į šilumos tinklus grąžinti per aukštos temperatū-ros vandenį, nes tai didina energijos nuostolius.
[0015] Atsiradus grįžtančio vandens temperatūros nuokrypai virš pagal reikiamą tiekiamo vandens temperatūra, suskaičiuotos di-džiausios leidžiamos reikšmes, suformuojama komanda pamažin-ti tiekiamo vandens temperatūrą (padidinti grįžtančio vandens pamaišyma.). Komanda formuojama su tokiu pačiu aukščiau aprašytu temperatūros nuok.rypos ir komandos trukmes proporcingumo koeficientu, kaip ir reguliuojant pagal tiekiamo vandens temperatūros nuokrypą. Reguliavimas pagal grįžtančio vandens temperatūra, nevykdomas, jei vyksta reguliavimas pagal tiekiamo vandens temperatūros nuokrypy.
[0016] Tikslu padidinti šildymo reguliavimo įrenginiu ilgaamžiš-kumą. ir patikimumą ribojama iš eiles sekančiu tiekiamo vandens temperatūros didinimo arba mažinimo komandų sumine trukme .
[0017] Toks ribojimas naudingas, kai del vienokių ar kitokiu
[0018] priežasčių negalima pasiekti reikiamos tiekiamo vandens tem-peratūros (pavyzdžiui, iš šilumos šaltinio tiekiamas per že-mos temperatūros vanduo). Ribojimas realizuojamas sumuojant paeiliui sekančiu vienos krypties (didinimo arba mažinimo) reguliavimo komandų trukmes. Sumuojamos tik paeiliui sekan-čios tos pačios krypties komandos: suformavus bent viena, priešingos krypties komandą sukaupta trukmių suma panaikina-ma ir sumsvimas pradedamas iš naujo. Kai taip suskaičiuota sumine trukme viršija tam tikrą reikšme, tos krypties komandos nebeformuojamos. Komandų formavimas atnaujinamas ir trukmių sumavimas vel pradedamas nuo nulio suformavus bent viena, priešingos krypties komanda,.Taip apribojus vienos krypties komandų formavimą išvengiama reguliatoriaus ir vykdymo mechanizmo tuščio darbo ir tai padidina šiu įrenginiu ilga-amžiškumą ir patikimumą-
[0019] Tikslu padidinti šildymo komfortiškuma. bėi apsaugoti šil-dymo sistema, nuo galimo užšalimo ribojama šildymo sistemos cirkuliacinio siurblio išjungtos būsenos trukme.
[0020] Toks ribojimas naudingas, kai taikomas prioritetinis var— tojamojo karšto vandens ruošimas, tai yra,kai įjungus karš-to vandens ruošima^ išjungiamas šildymo sistemos cirkuliacinis siurblys. Nesant ribojimo kai kuriais atvejais, pavyz-džiui, esant gedimui (nuotėkiui) vartojamojo vandens sistemoje, šildymo cirkuiiacinis siurblys gali būti išjungtas ne-pageidautinai ilgai ir tai pablogintu šildomu patalpų mikro-klimate,, o kai kuriais atvejais, pavyzdžiui, kai šildomi la-bai lengvu konstrukcijų objektai arba kai i. šildymo sistemą įjungti vėdinimo įrenginiai, gali susidaryti šildymo sistemos užšalimo pavojus.
[0021] Šildymo sistemas c irku1iacinio siurblio išjungtos būsenos trukmei viršijus tam tikra, reikšme, išjungiamas karšto vandens ruošimas ir įjungiamas i.prastai regul iuoj amas šilumos tiekimas i. šildymo sistemą. Vel įjungti karšto vandens ruo-šimą leidžiama, kai i šildymo sistemą tiekiamo vandens tem-peratūra pasiekia reikiamą reikšme, bet ne anksčiau kaip po tam tikros šildymo sistemos cirkuliacinio siurblio darbo trukmes. Taip periodiškai įjungiamas šilumos tiekimas i. šildymo sistemą palaiko šildomu patalpų mikroklimato priimtinus para-metrus ir apsaugo šildymo sistemą nuo galimo užšalimo.

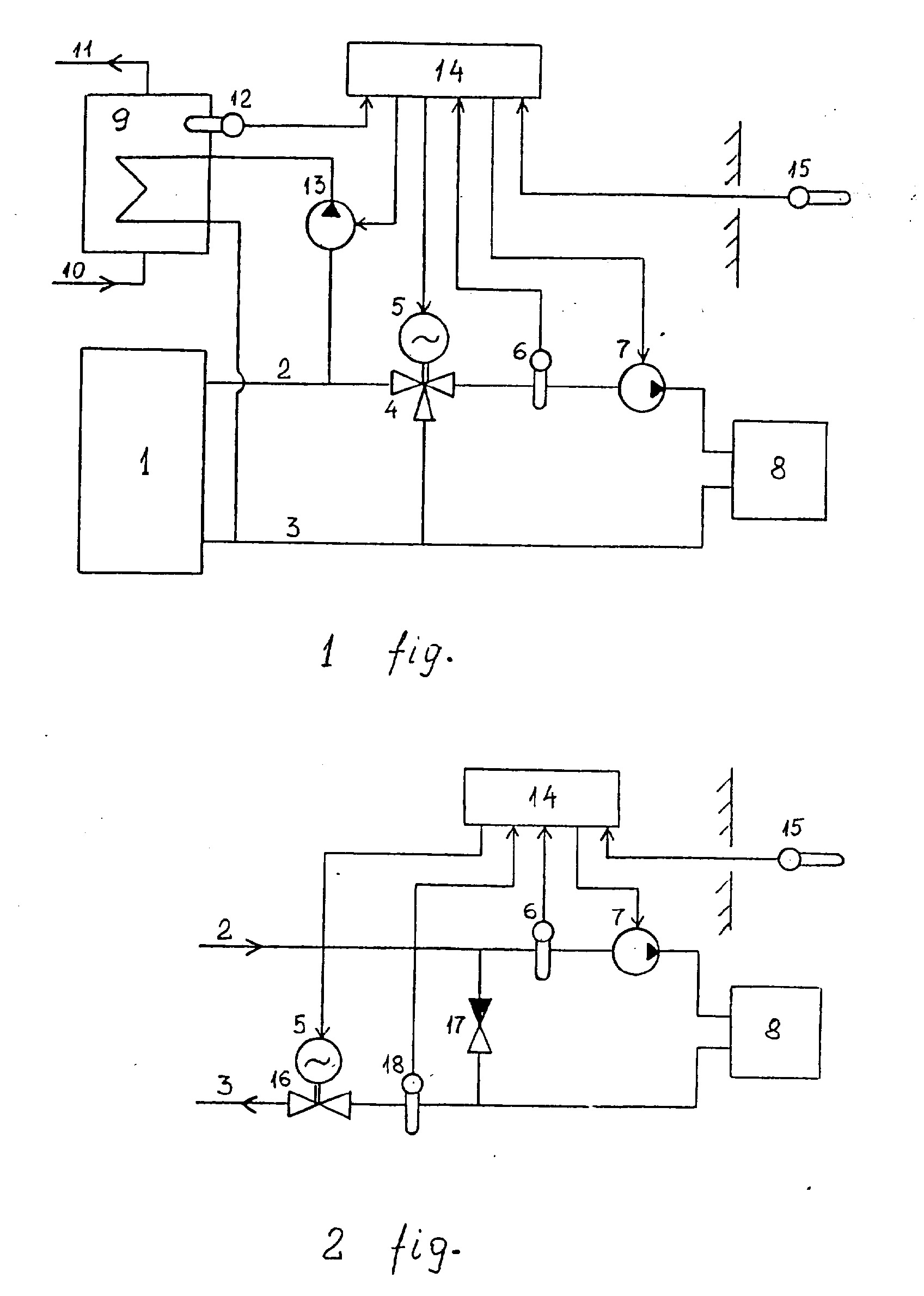

[0022] Siūlomas šildymo reguliavimo būdas gali būti realizuojamas įvairiose šildymo sistemose.. 1 fig. parodyta ši būdą realizuojančios šildymo ir karšto vandens ruošimo sistemos su. autonominiu šilumos šaltiniu schema, o 2 fig. parodyta šildymo sistemos, jungiamos prie centralizuotu šilumos tinklu, schema.
[0023] Sistema, su autonominiu šilumos šaltiniu ( 1 fig.) sudaro 'šilumos šaltinis 1 , kuris-tiekiamo vandens vamzdžiu 2 ir grįžtančio vandens vamzdžiu 3 sujungtas su objekto šildymo sistema ir vartojamojo karšto vandens ruošimo kontūru. Objekto šildymo sistemoje nuosekliai sujungti maišantis (tri— eigis) vožtuvas 4 su elektriniu vykdymo mechanizmu 5, tiekiamo vandens temperatūros daviklis 6, šildymo sistemos cirkuliacinis siurblys 7 ir šildymo prietaisai 8. Karšto vandens ruošimo kontūrą, sudaro vandens pašildytuvas 9, šalto vandens tiekimo vamzdis 10, karšto vandens nuvedimo vamzdis 11, karšto vandens temperatūros matavimo daviklis 12 ir karšto vandens ruošimo siurblys 13. Šildymo reguliatorius 14 matavimo grandinėmis sujungtas su lauko oro tempe-ratūros davikliu 15, tiekiamo vandens temperatūros davikliu 6 ir karšto vandens temperatūros davikliu 12. Reguliatorius 14 valdymo grandinėmis sujungtas su siurbliais 7 ir 13 bei vykdymo mechanizmu 5. Kadangi autonomini, šilumos šaltini turinčioje sistemoje grįžtančio vandens tem-peratūros ribojimas n £ ra aktualus,grįžtančio vandens tempe-ratūros daviklis nenumatomas. Šilumos šaltinis 1 palaiko pastovia, iš jo ištekančio vandens temperatūrą. Gali tai būti duju,, skysto kuro ar elektrinis vandens šildytuvas, tu-rintis įmontuota, termostatą.
[0024] Šildymo sistema., maitinamą iš centraiizuotii šilumos tinklu (2 fig.), sudaro nuosekliai sujungti tiekiamo vandens vamzdis 2, šildymo sistemos cirkuliacinis siurblys 7, šildy-mo prietaisai 8, reguliuojantis dvieigis vožtuvas 16 su elektriniu vykdymo mechanizmu 5 ir grįžtančio vandens vamz— dis 3. Iš šildymo prietaisu 8 grįžtančio vandens vamzdis per atbulini vožtuvą 17 sujungtas su tiekiamo vandens vamz-džiu. Sistema, valdo reguliatorius 14, kuris matavimo ryšiais sujungtas su tiekiamo vandens temperatūros davikliu 6, lauko temperatūros davikliu 15 ir grįžtančio vandens tempera-tūros davikliu 13 bei valdymo ryšiais sujungtas su regu-liuojančio vožtuvo 1h vykdymo mechanizmu 5 ir cirkuliaci-niu. siurbliu 7.
[0025] Realizuojant būda., reguliatoriumi 14 nuolat arba perio-diškai matuojama lauko aro, tiekiamo vandens ir grįžtančio vandens ( jei daviklis prijungtas) temperatūros. Pagal išma-tuotą lauko temperatūra ir regu 1iatoriuje už programuota tiekiamo vandens temperatūros priklausomybę nuo lauko tempera-tūros ( pagal šildymo grafika) nustatoma tiekiamo vandens temperatūra pagal grafika Tye . Reguliatoriaus atmintyje saugoma vartotojo nustatyta objekto šildymo programa kiekvienam tam tikros trukmes laiko intervalui, tai yra saugomos patalpos norimos temperatūros reikšmes Tp kiekvienam laiko intervalui, pavyzdžiui, kiekvienai paros valandai. Reikiama tiekiamo vandens temperatūra Ttr suskaičiuojama:
[0026]
[0027] čia Tpū - skaičiuojamoji patalpos temperatūra, kuriai palai-kyti sudarytas šildymo grafikas, pavyzdžiui, Tp0 =20°C;
[0028] Kp— patalpos temperatūros pokyčio perskaičiavimo i. tiekiamo vandens temperatūros pokyti, koeficientas; šio koeficiento reikšme priklauso nuo šildymo grafiko, ir siūlomas būdas realizuojamas visame šio koeficiento intervale.
[0029] Pagal išraiška ( 1) suskaičiuota reikiama tiekiamo vandens temperatūra Ttr lyginama su i- tuoju laiko momentu išmatuo-ta tiekiamo vandens temperatūra Tt( i) . Suskaičiuojamas tiekiamo vandens temperatūros nukrypimas a T ( i) :
[0030] Jei suskaičiuotas skirtumas 6Tt( i) absoliutine reikšme didesnis už nustatyta, reguliatoriaus nejautrumo zona h, fik —
[0031] suojamas reguliavimo poreikis ir formuojama komanda vykdymo mechanizmui pakeisti reguliuojančio vožtuvo (trieigio arba dvieigio) padėti.. Reguliavimo komandos trukme T( i ) :
[0032]
[0033] čia K[ - impulsinio reguliavimo trukmes koeficientas. Reguliatoriuje pastoviai užprogramuojamos pradine (vidutine) Kjg , mažiausia min ?? didžiausia šio koeficiento reikš-mes. Reguliatoriaus darbo pradžioje priimama Kj = ir to-liau šis koeficientas koreguojamas (žiūr.žemiau).
[0034] Impulsinio reguliavimo trukmes koeficientas K į apibrėžia vykdymo mechanizmo reguliuojančio poveikio trukme, kai tiekiamo vandens" temperatūros nuokrypa yra 1°C. Pradine (vidutine) ir ribines šio koeficiento reikšmes gali būti išskai-čiuojamos iš FI (proporcinio - integralinio) reguliatoriaus 14 proporcingumo koeficiento ir vykdymo mechanizmo visos
[0035] eigos vardines trukmes. F'rogramuojamos koeficiento Kį reikš-mes apytiksliai gali būti suskaičiuojamos supaprastintai:
[0036] - reguliuojančio vožtuvo vykdymo mechanizmo visos eigos trukme.
[0037] Suformavus .regu!ravimo komanda V(i), formuojama reguliavimo pauze t p . Pauzes trukme labi'ausiai priklauso nuo tiekiamo vandens temperatūros matavimo inertiškumo. Galima re-komenduoti nustatyti t p = (2... 3) tTJ) , čia £ Tp - tiekiamo vandens temperatūros daviklio laiko pastovioji. Dažniausiai pri-imtina Čp =(2...3) minutes.
[0038] Praėjus pauzei tp , turimas i + 1 reguliavimo ciklas. Pagal i+1 momentu išmatuota tiekiamo vandens temperatūrą TT(i+l) skaičiuojamas impulsinio reguliavimo koeficiento korekci-jos koeficientas S:
[0039] Jei S > 0, skaičiuojama nauja koeficiento K[ reikšme Kj= Kį/S ir su tokiu perskaičiuotu koeficientu vykdomas reguliavimas. Vykdomas K; ribojimas: K;„,in < Kį ^ ^ į Max ■
[0040] Taip koreguojant impulsinio reguliavimo koeficientą pasie-kiamas optimalus regu 1iatoriaus dinaminis tikslumas ir iki mi-nimumo sumažinamas skaičius reguliavimo komandų, reikalingu tiekiamo vandens temperatūros nuokrypai pašalinti. Nuokrypai kompensuoti darniausiai pakanka vieno reguliuojančio poveikio.
[0041] Ribojant grįžtančio vandens temperatūra, (2 fig.), išmatuo-ta grįžtančio vandens temperatūra lyginama su vardine grįžtančio vandens temperatūra T6y . Vardine grįžtančio vandens temperatūra suskaičiuojama proporcingai reikiamai tiekiamo vandens temperatūrai TT(J :
[0042] čia Tj- k , TG sl( - skaičiuojamoj i tiekiamo ir grįžtančio vandens temperatūros, atitinkančios skaičiuojamąją lauko tempe-ratūra; Ty0 - tiekiamo vandens temperatūra, atitinkanti lauko temperatūra., lygia skaičiuojamajai patalpos temperatūrai Tpo ; kai patalpoje nSra papildomu šilumos šaltiniu Tto = Tpo .
[0043] Plačiausiai taikomam šildymo režimui su parametrais TTj=90°C, T6i(<= 70°C ir Tt0 =Tpo = 20°C koeficientas K & = 0,4.
[0044] Suskaičiuojamas išmatuotos grįžtančio vandens temperatū-ros Tg ir vardines grįžtančio vandens temperatūros Tgv skirtumas aTs :
[0045] Reguliatoriuje nustatomos (užprogramuojamos) dvi ribines pastovios šio skirtumo reikšmes i-r > įverti-nant, kad ?T? > aTg( . Konkrečios skirtumu reikš-mes būdo realizavimui įtakos neturi, o šilumos tinklu eko-nomiškesnio režimo sumetimais reiktu nustatyti nedideles šiu skirtumu reikšmes, pavyzdžiui, = 1°C ir aTm= 36C.
[0046] Jei a Ts( ^ ^Tg < aTg2 , uždraudžiamos komandos didinti tiekiamo vandens temperatūra-
[0047] Jei įTg .. >, ATg2 > formuojama reguliuojanti komanda ma-žinti tiekiamo vandens temperatūra. Komanda formuojama ir vykdoma aukščiau aprašytu būdu su einamoji, momentą atitin-kančiu koeficientu K [_ pagal išraiška (3), priimant
[0048] Reguliuojant pagal grįžtančio vandens temperatūra koeficientas K j nekoreguojamas. Reguliavimas pagal grįžtančio vandens temperatūra nevykdomas, jei vyksta reguliavimas pagal tiekiamo vandens temperatūros nuokrypa.
[0049] Taip ribojant grįžtančio vandens temperatūra užtikrinamas ekonomiškas šilumos tinklu režimas ir netrikdomas programinis tiekiamo vandens temperatūros reguliavimas.
[0050] Vienos krypties komandų sumines trukmes ribojimas bei šil-dymo sistemos cirkuliacinio siurblio išjungtos būsenos trukmes ribojimas realizuojami plačiai žinomais parametro nuosek-laus sumavimo (kaupimo) ir dviejų dydžiu sulyginimo metodais ir papildomo paaiškinimo nereikalauja. Vienos krypties ko-mandu sumine trukmę ribojanti reikšme priimama lygi visos eigos trukmei lėčiausio vykdymo mechanizmo, kuris gali būti valdomas konkrečiu šildymo reguliatoriumi. Šildymo sistemos cirkuliacinio siurblio išjungtos būsenos didžiausia trukme ir mažiausia įjungtos būsenos trukme parenkamos priklausomai nuo šildomo objekto šiluminio inertiškumo ir reikalavimu mikro-klimatui. Gyvenamoms patalpoms gali būti leidžiama cirkuliacinio siurblio išjungimo trukme iki vienos valandos, nusta-tant minimalia, maždaug 10 minučių siurblio darbo trukme.
[0051] Siūlomas šildymo reguliavimo būdas yra universalus ir jo pritaikymas neapsiriboja pateiktomis schemomis. Būdas sėk-mingai gali būti realizuojamas iš šilumos tinklu maitinamo-
[0052] se hidraulišk'ai priklausomose ir nepriklausomose šildymo sistemose, taip pat sistemose, turinčiose arba neturinčiose var— tojamojo karšto vandens ruošima,. Hidrauliškai prik 1 ausomose sistemose karšto vandens ruošimui valdyti tikslinga vietoje siurblio numatyti elektriškai valdomus dviposicinius uždaran-čiuosius įrenginius, pavyzdžiui, vožtuvus su elektrotermine pavara arba elektri fįkuotas sklendes.
1. Šildymo reguliavimo būdas, kuriame matuoja lauko oro,i šildymo sistemą tiekiamo vandens ir vartojamojo karšto vandens temperatūras, pagal išmatuota lauko temperatūra ir nustatyta šildymo programą suskaičiuoja reikiama j, šildymo sistema tiekiamo vandens temperatūra ir jos nuokrypa nuo išma-tuotos tiekiamo vandens temperatūros, priklausomai nuo šios nuokrypos reguliuoja gri.žtančio vandens pamaišyma i. tiekiama bei valdo šildymo sistemos cirkuliacini, siurblį, ir vartojamojo karšto vandens ruošima, besiskiriantis tuo, kad grįžtančio vandens pamaišymo i. tiekiama reguliavimo intensyvumą koreguoja priklausomai nuo tiekiamo vandens temperatūros nuokrypos kitimo.
2. Būdas pagal 1 punktą, besiskiriantis t u o, kad proporcingai reikiamai tiekiamo vandens temperatū-rai skaičiuoja didžiausią leidžiama gri.žtančio vandens tempe-ratūra, matuoja grįžtančio vandens temperatūra ir mažina tiekiamo vandens temperatūra, jei išmatuota grįžtančio vandens temperatūra viršija suskaičiuota leidžiama.
3. Būdas pagal 1 arba 2 punktus, besiskiria n-į i s tuo, kad riboja iš eilės sekančiu tiekiamo vandens temperatūros didinimo arba mažinimo komandų, suminĘ trukmę.
4. Būdas pagal 1 arba 2, arba 3 punktus, besiskiriantis tuo, kad riboja šildymo sistemos cirkuliacinio siurblio išjungtos būsenos didžiausia trukme.
