[LT] Išradimas priklauso statybos pramonei ir skirtas pastatų sienų statybinių konstrukcijų gamybai. Statybinis polistireno blokelis sudarytas iš dviejų lygiagrečių sienelių (1, 2), kurios tarpusavyje sujungtos standžiomis jungtimis (3) (Fig. 1). Blokelio sienelė (2) yra du kartus storesnė už sienelę (1). Sienelių (1, 2) viršutinėje ir apatinėje jungimo dalyje suformuoti atskiri iškilimai (4) ir įdubimai (5) blokelių tarpusavio sujungimui eilėmis. Be to, sienelėse (1, 2) yra įlietos įdėtinės detalės (6) ir suformuotos įvairaus nuolinkio kampo pjaustymo (7) ir vertikalios armatūros įliejimo (8) atžymos (Fig. 2, 3). Blokeliai vienas su kitu eilėmis jungiami tokia tvarka. Klojama pirma blokelių eilė. Vertikalieji blokelių šonai sutvirtinamai suneriant juos. Antroji ir kitos blokelių eilės dedamos, statant blokelius eilėse šachmatine tvarka ir suneriant jų horizontaliųjų paviršių iškilimus (4) ir įdubimus (5) su apatinės eilės blokelių horizontaliųjų paviršių įdubimais (5) ir iškilimais (4) (Fig. 4). Tokia tvarka sujungtas blokelių eiles per blokeliuose esančias ertmes užpildo betono skiediniu.
[EN] The invention relates to construction industry in particular to producing of building blocks. The polystyrene building block consists of two parallel walls (1, 2) that interconnected by rigid joints (3) (Fig. 1). The wall (2) of the block is twice thicker than the wall (1). On the upper and lower joining parts of the walls (1, 2) are formed projections (4) and depressions (5) for interconnecting blocks in a row. However, in the walls (1, 2) there are moulded inserts (6) and formed markers (Fig. 2, 3) for cutting (7) at different angles and for moulding (8) of vertical fittings. The blocks are interconnected one with other in a row in this order: the first row of the blocks is laid, and vertical sides of the blocks are fixed by their joining, and the second and other rows of the blocks are placed by putting down the blocks in order and by joining the projections (4) and the depressions (5) of their horizontal surfaces with depressions (5) and projections (4) of horizontal surfaces of the lower row of the blocks (fig. 4). The joined blocks rows are filled with building mortar through openings in the blocks.
[0001] Išradimas priklauso statybos pramonei ir skirtas pastatų sienų statybinių konstrukcijų gamybai.
[0002] Yra žinomi įvairūs pastatų blokai, sudaryti iš dviejų sienelių, kurios tarpusavyje standžiai sujungtos. Be to, tokie blokai yra formuojami iš lengvojo, akytojo ar sunkiojo betono, silikatbetonio ar keramikos (žr. LTE, Vilnius, 1977, 2 t., 191 psl.)
[0003] Tačiau tokie blokai yra sunkūs, neatsparūs smūgiams ar nepankioms transportavimo sąlygoms. Jų gamybos technologija pakankamai sudėtinga.
[0004] Artimiausia pagal techninį sprendimą yra pastatų sienų polistireno blokelis, sudarytas iš dviejų tarpusavyje lygiagrečių sienelių, kurios sujungtos metalinėmis ar plastikinėmis standžiomis jungtimis (žr. LR patentą Nr. 4645, publ. OB Nr. 4, 2000 m.).
[0005] Tačiau tokių blokelių konstrukcija yra nestabili dėl sienelių sujungimo būdo, panaudojant metalines ir plastikines jungtis. Be to, tokiems blokeliams gaminti dėl papildomų jungimo operacijų sunaudojama daugiau darbo.
[0006] Išradimo tikslas - blokelio konstrukcijos supaprastinimas, savikainos sumažinimas ir darbo našumo padidinimas.
[0007] Šiuo tikslu statybinis polistireno blokelis, susideda iš dviejų tarpusavyje lygiagrečių sienelių, sujungtų standžiomis jungtimis. Lygiagrečios sienelės tarpusavyje sujungtos išlietomis iš blokelio standžiomis jungtimis, be to, viena blokelio sienelė yra 2-3 kartus storesnė nei kita. Sienelių viršutinėje ir apatinėje dalyje suformuoti atskiri iškilimai ir įdubimai blokelių tarpusavio sujungimui eilėmis. Blokelio sienelėse yra įlietos įdėtinės detalės ir vertikaliai suformuotos įvairaus
[0008] nuolinkio kampo pjaustymo ir armatūros tvritinimo atžymos. Standžios jungtys suformuotos iš polistireno ir/arba putplasčio, ir/arba putų poliuretano.

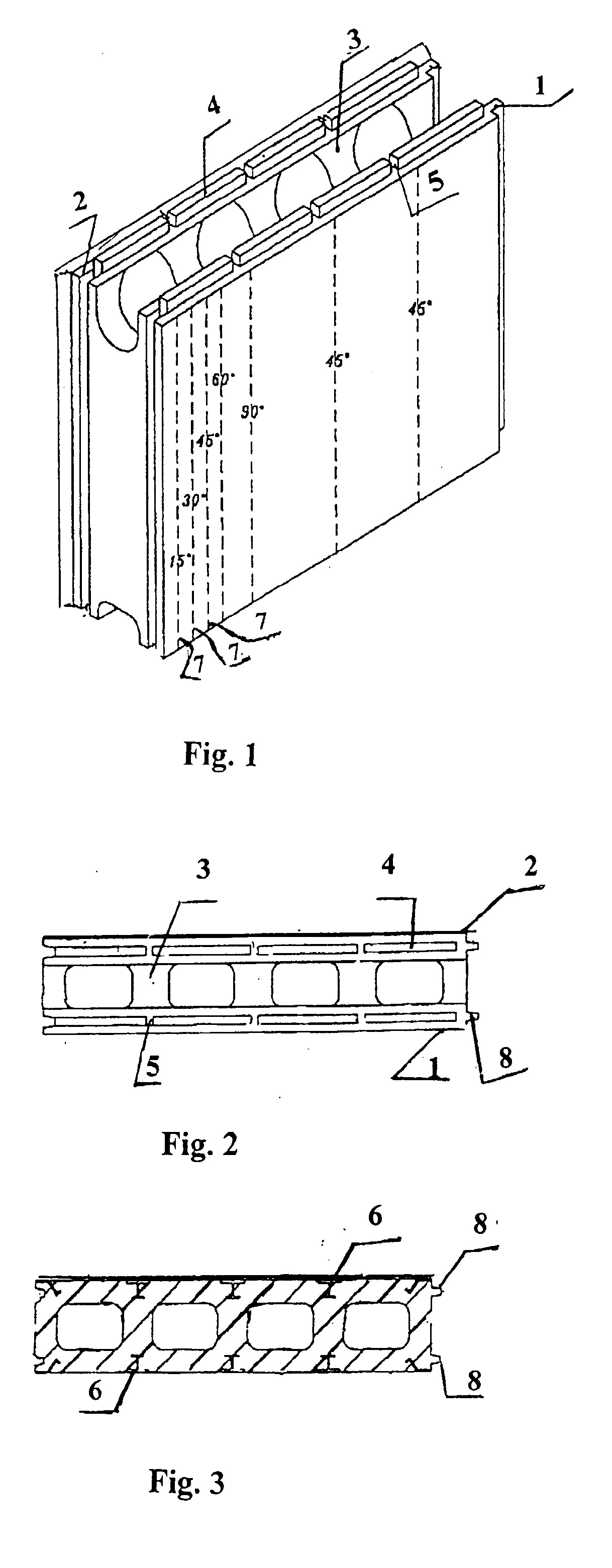

[0009] Fig. 1 - bendras blokelio vaizdas; Fig. 2 - blokelio vaizdas iš viršaus; Fig. 3 - blokelio su įdėtinėmis detalėmis vaizdas iš viršaus;
[0010] Statybinis polistireno blokelis sudarytas iš dviejų lygiagrečių sienelių (1) ir (2), kurios tarpusavyje sujungtos standžiomis jungtimis (3) (Fig. 1). Blokelio sienelė (2) yra du kartus storesnė už sienelę (1). Sienelių (1) ir (2) viršutinėje ir apatinėje jungimo dalyje suformuoti atskiri iškilimai (4) ir įdubimai (5) blokelių tarpusavio sujungimui eilėmis. Be to, sienelėse (1) ir (2) yra įlietos įdėtinės detalės (6) ir suformuotos įvairaus nuolinkio kampo pjaustymo (7) ir vertikalios armatūros įliejimo(8) atžymos (Fig. 2, 3).

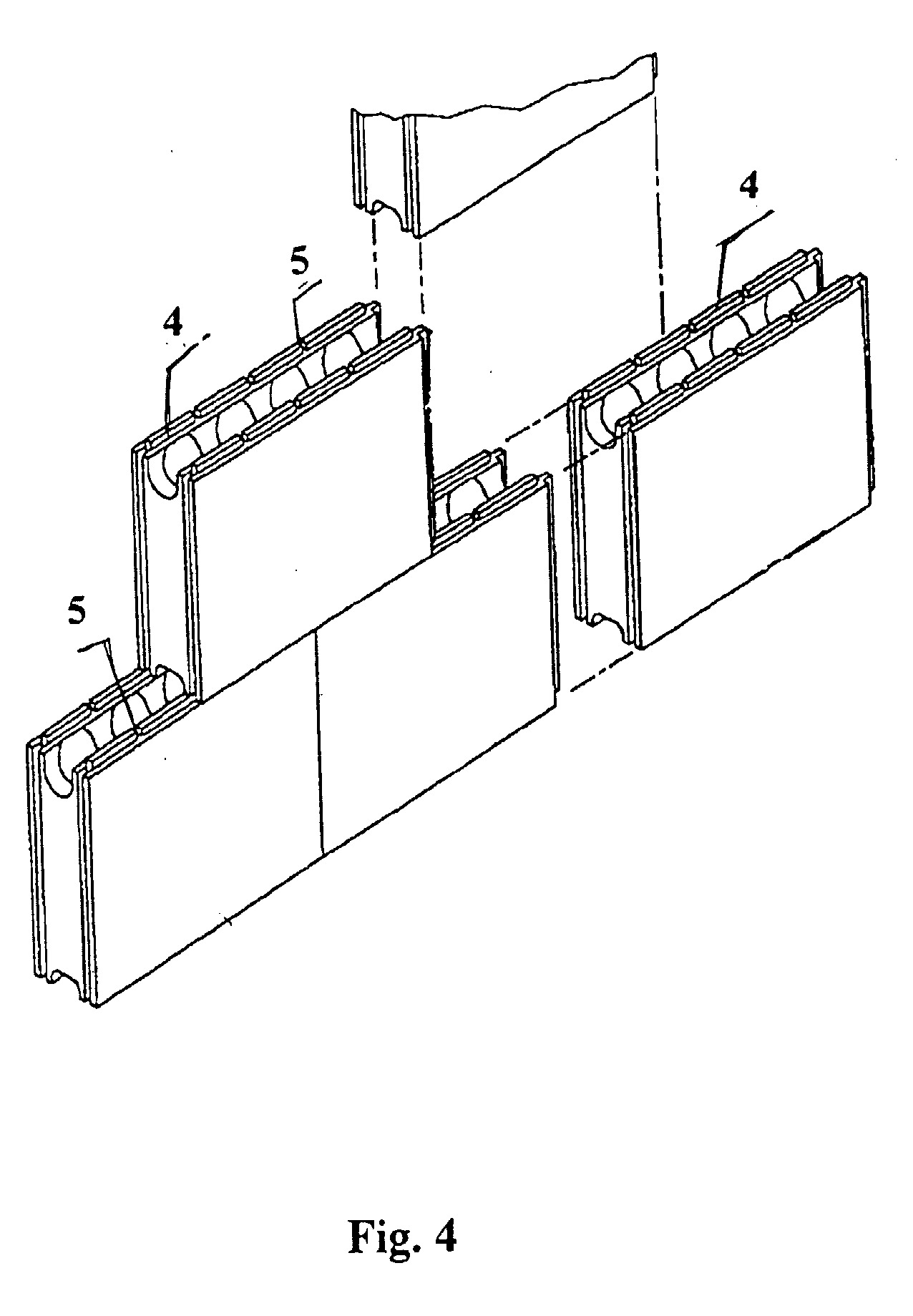

[0011] Blokeliai vienas su kitu eilėmis jungiami sekančia tvarka. Klojama pirma blokelių eilė. Vertikalieji blokelių šonai sutvirtinami suneriant juos. Antroji ir sekančios blokelių eilės dedamos, statant blokelius eilėse šachmatine tvarka ir suneriant jų horizontaliųjų paviršių iškilimus (4) ir įdubimus (5) su apatinės eilės blokelių horizontaliųjų paviršių įdubimais (5) ir iškilimais (4) (Fig. 4). Tokia tvarka sujungtas blokelių eiles per blokeliuose esančias ertmes užpildo betono skiediniu.
[0012] - dėka standžių jungčių konstrukcijos, blokelio sienelės tampa pakankamai stabiliomis; - dėl įlietų įdėtinių detalių supaprastėja blokelių jungimo konstrukcija ir jungimo technologija; - esantys blokelių viršutinėse ir apatinėse jungimo dalyse iškilimai ir įdubimai palengvina blokeliųjungimo suneriant juos eilėmis procedūrą; - pjaustymo atžymos, esančios sienelėse palengvina blokelio kraštų tikslų suformavimą, esant kampams ar nelygioms jungimo vietoms; - vertikalios armatūros įliejimo atžymos nurodo tikslią armatūros įtaisymo vietą; - siūlomų blokelių gamybos technologija sumažina gaminio savikainą ir padidina darbo našumą.
1. Statybinis blokelis, susidedantis iš dviejų tarpusavyje lygiagrečių sienelių, sujungtų standžiomis jungtimis, besiskiriantis tuo, kad lygiagrečios sienelės tarpusavyje sujungtos išlietomis iš blokelio standžiomis jungtimis, be to, viena blokelio sienelė yra 2-3 kartus storesnė nei kita, o sienelių viršutinėje ir apatinėje dalyje suformuoti atskiri iškilimai ir įdubimai blokelių tarpusavio sujungimui eilėmis.
2. Statybinis blokelis pagal 1 punktą, besiskiriantis tuo, kad sienelėse yra įlietos įdėtinės detalės.
3. Statybinis blokelis pagal 1 punktą, besiskiriantis tuo, kad blokelio sienelėse vertikaliai yra suformuotos įvairaus nuolinkio kampo pjaustymo ir armatūros tw tinimo atžymos.
4. Statybinis blokelis pagal 1 punktą, besiskiriantis tuo, kad standžios jungtys suformuotos iš polistireno ir/arba putplasčio, ir/arba putų poliuretano
