[LT] Išradimas priskiriamas valymo technikai, būtent kinetinių pilno abrazyvinio mišinio paruošimo valymo tūtų grupei. Inžektorinę valymo tūtą sudaro antgalis (1), įstatytas į konfuzoriaus žiedo formos angą (2), konfuzorius (3), turintis nupjautinio kūgio formą, difuzorius (4). Pereinamosios dalies ir konfuzoriaus žiedo formos angos skersmenų santykis yra D4/D1 = 1/1.80, antgalio išorinio skersmens irpereinamosios dalies skersmens santykis yra D2/D4 = 1/1.25, o antgalio vidinio skersmens ir pereinamosios dalies skersmens santykis yra D3/D4 = 1/1.65.
[EN] The invention relates to cleaning engineering, especially to injectors for preparing of abrasive mix. Cleaning injector comprises a tip (1), which is disposed in a ring - shaped opening (2) of a cone- shaped cut constrictor (3), a diffuser (4) A diameters of a transitional part/a diameter of a ring- shaped opening ratio is D4/D1 = 1/1.80, an exterior diameter of a tip/a diameter of a transitional part ratio is D2/D4 = 1/1.25, and a inside diameter of a tip/a diameter of a transitional part ratio is D3/D4 = 1/1.65.
[0001] Išradimas priskiriamas valymo technikai, būtent kinetinių pilno abrazyvinio mišinio paruošimo valymo tūtų grupei.
[0002] Žinoma tūta, susidedanti iš statinio užsukėjo ir siurbiamojo antgalio; statiniame užsukėjuje koaksialiai per visąjo aukštį įstatyta kreipiančioji, turinti nupjautinio kūgio formą, kurio didesnis pagrindas nukreiptas į apdirbamąjį paviršių, o mažesnis tampriai surištas su siurbiamuoju antgaliu (žr. SU autorystės liudijimą Nr. 1542544, TPK A 47 L 9/08, biul.Nr.6,1990).

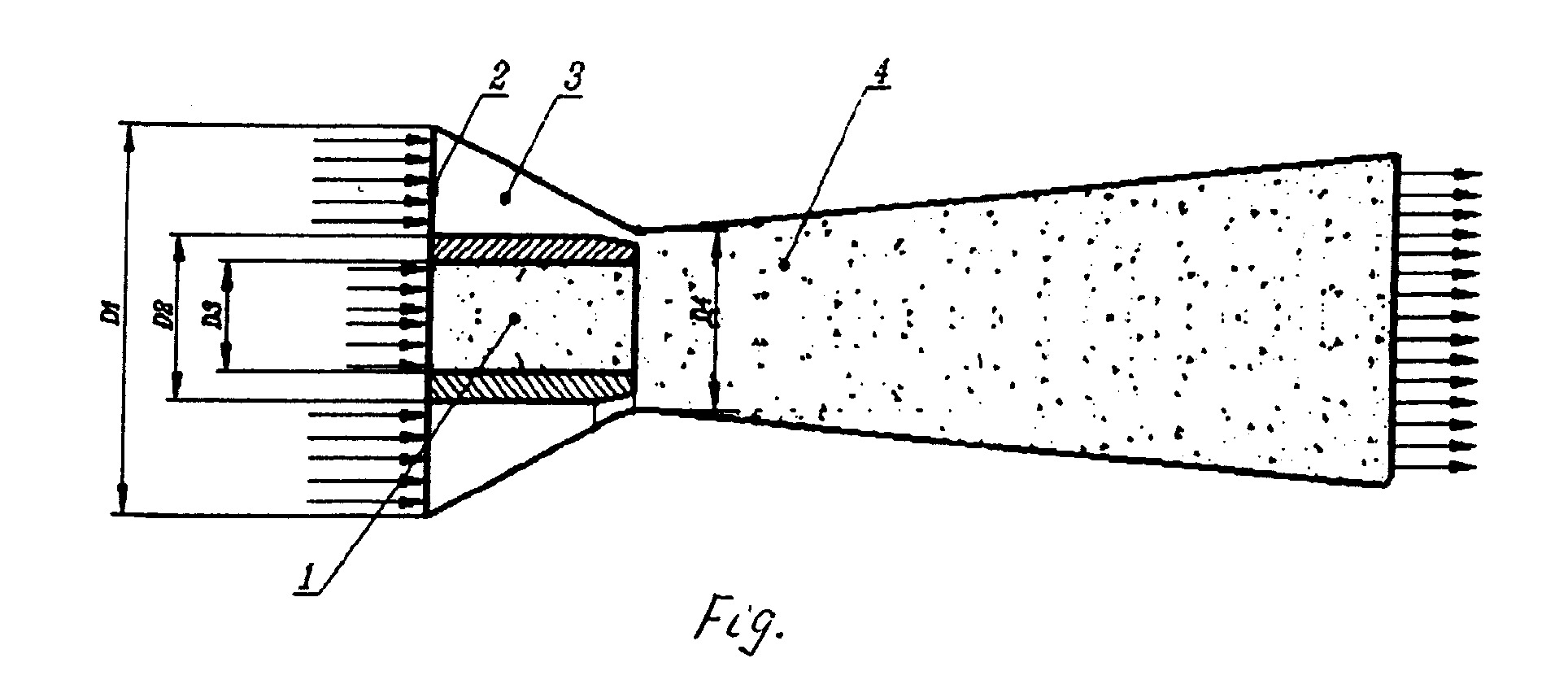

[0003] Inžektorinę valymo tūtą sudaro antgalis 1, įstatytas į konfuzoriaus žiedo formos angą 2, konfuzorius 3, turintis nupjautinio kūgio formą, difuzorius 4. Baigtinių elementų metodu apskaičiuoti optimalūs konfuzoriaus angos (Dl), pereinamosios dalies (D4), ir antgalio išorinio ir vidinio skersmens (D2, D3) matmenys, prie kurių oro slėgis, užtikrinantis reikiamą abrazyvinio mišinio koncentraciją ir apsauginės zonos sukūrimą yra minimalus. Pereinamosios dalies ir konfuzoriaus žiedo formos angos skersmenų santykis yra D4/D1 = 1/1.80, antgalio išorinio skersmens ir pereinamosios dalies skersmens santykis yra D2/D4= 1/1.25, o antgalio vidinio skersmens ir pereinamosios dalies skersmens santykis yra D3/D4 =1/1.65.
[0004] Veikimo principas pagrįstas oro srovės kuriamo ežekcijos principo panaudojimu. Abrazyvo-oro mišinys, didesnės nei reikalinga valymui koncentracijos iš rezervuaro (brėžinyje neparodyta) paduodamas į antgalį 1. Per žiedo formos angą 2 paduodamas suspaustas oras. Konfuzoriuje 3, turinčiame nupjautinio kūgio formą, oro srautas įgreitėja. Oro greičio staigus padidėjimas iššaukia slėgio kritimąkonfuzoriaus 3 galinėje ir difuzoriaus 4 pradinėje dalyse. Slėgio sumažėjimas papildomai įgreitina abrazyvinį valymo mišinį, ko pasėkoje padidėja išmetamo abrazyvinio mišinio energija ir padidėja tūtos efektyvumas. Dalis oro srauto susimaišo su paduodamu abrazyviniu mišiniu, kita - teka pasienio zona visu tūtos perimetru. Susimaišęs oras su paduodamu abrazyviniu mišiniu atskiedžia jį iki reikiamos koncentracijos. Be to, pasienio zonoje suformuojamas oro sluoksnis, kuris neleidžia abrazyvui prieiti prie išorinių vidinės tūtos dalies sienelių. Tai žymiai sumažina tūtos dilimą, o tuo pačiu padidina jos ilgaamžiškumą.
1 .Inžektorinė valymo tūta, susidedanti iš antgalio, besiskirianti tuo, kad ji turi konfuzorių, pereinamąją dalį ir difuzorių.
2. Inžektorinė valymo tūta pagal 1 punktą, besiskirianti tuo, kad konfuzorius yra nupjautinio kūgio formos.
3. Inžektorinė valymo tūta pagal 1 ir 2 punktus, besiskirianti tuo, kad pereinamosios dalies ir konfuzoriaus žiedo formos angos skersmenų santykis yra 4.D4/D1 = 1/1.80, antgalio išorinio skersmens ir pereinamosios dalies skersmens santykis yra D2/D4 = 1/1.25, o antgalio vidinio skersmens ir pereinamosios dalies skersmens santykis yra D3/D4 = 1/1.65,kur D1 - konfuzoriaus žiedo formos angos skersmuo;D2 - antgalio išorinis skersmuo;D3 - antgalio vidinis skersmuo;D4 - pereinamosios dalies skersmuo.
