[LT] Išradimas yra susijęs su mineraliniais užpildais, naudojamais poliuretano putų gamyboje, ypatingai karbonatų, hidroksidų, silikatų, sulfatų tipo ir panašiais mineraliniais užpildais. Ypatingai išradimas yra susijęs su specifinio dalelių dydžių pasiskirstymo mineralinių užpildų apdorojimo būdu, naudojant apdorojimo agentus, tokius kaip organinis fosfatas, kuris apima deagregacijos stadiją, ir, esant reikalui, selekcijos stadiją, norint pagerinti poliuretano putų gamybos būdus, kuriuose putos gaunamos arba be papildomo agento, arba naudojant papildomą putų sudarymo agentą, kaip antai CO2, ir poliuretano kompozitų gavimo būdus, sumažinant minėto apdoroto užpildo sumaišymo su polioliu ir kitais reagentais laiką. Išradimas gali būti pritaikomas įvairiose srityse, kaip antai gaminant putų blokus arba formuotas putas matracams ir pan., automobilių gamybos pramonėje, gaminant įvairias pramonines detales ir t.t.
[EN] The invention concerns mineral fillers used for making polyurethane foams, and in particular carbonate, hydroxide, silicate, sulphate fillers, and similar mineral fillers. The invention concerns in particular a method for processing mineral fillers with specific particle size distribution using treating agents such as organic phosphate, including a disaggregation step, an optionally a selection step, so as to improve the techniques for manufacturing polyurethane foams either by foaming wihout swelling auxiliary or with swelling auxiliary, such as CO2, and composite polyurethane, by reducing the time for mixing said processed filler with polyol and other reagents. The invention has numerous uses such as for making block foams or moulded foams, for mattresses and the laike, in the car manufacturing industry, for making various industrial parts, etc.
[0001] Šis išradimas yra susijęs su poliuretano putų gamybos technikos sritimi, konkrečiau su šioje srityje naudojamais mineraliniais užpildais, būtent karbonatų, hidroksidų, silikatų, sulfatų tipo ir panašiais mineraliniais užpildais.
[0002] Yra žinoma, kad poliuretano (arba PUR) putos yra gaunamos veikiant poliolį izocianatu, tokiu kaip tolueno diizocianatas arba TDI, vykstant lygiagrečiai izocianato reakcijai su vandeniu.
[0003] Gaminant putų luitą, į "pagrindinį mišinį" įdedama arba viena dalis pagrindinio poliolio ir mineralinio priedo mišinio, o kita dalis yra papildomas kiekis poliolio, katalizės sistema, tokia kaip amininis katalizatorius, alavo katalizatorius, arba kitoks katalizatorius, vienas arba daugiau tenzoaktyvių agentų paprastai silikonų tipo, vanduo, tolueno diizocianatas, esant reikalui, pagalbinis putų gaminimo agentas, kuriuo gali būti metileno chloridas, acetonas ir įvairūs priedai, tokie kaip terminio stabilizavimo agentai, arba viena dalis poliolio, kuriame pagrindinis mišinys yra iš anksto praskiestas iki norimos koncentracijos, o antra dalis yra kiti prieš tai minėti priedai (katalizatoriai, tenzoaktyvus agentas, ir t.t.).
[0004] Amino katalizuojama vandens reakcija su izocianatu duoda CO2, kuris sudaro putas.
[0005] Norint sumažinti suformuotų arba nesuformuotų gaminių litro arba kilogramo savikainą išeinant iš minkštų, pusiau kietų arba kietų poliuretano putų, pageidautina vis labiau ir labiau didinti kiekį užpildo, esančio kietose, pusiau kietose arba minkštose poliuretano putose, išlaikant arba pagerinant jų fizikines-chemines savybes, tokias kaip, pavyzdžiui, spūdumą arba sutrūkinėjimą, o taip pat ir estetines arba kitokias savybes, tokias kaip atsparumas ugniai, pageidaujamas įvairiose pramonės šakose, kaip antai transporte, pavyzdžiui, automobilių transporte, baldų gamyboje, statyboje ir kitose.
[0006] Šiuo metu yra daugybė būdų, duodančių galimybę įvesti mineralinius užpildus į šiuos poliuretano junginius.
[0007] Pirmo tipo gamybos būduose (FR 2651236) kalcio karbonatas yra įdedamas į plastifikatorių poliuretanui. Šis užpildo suspensijos plastifikatoriuje gavimo būdas, kuris leidžia padidinti užpildo procentinį kiekį poliuretano junginyje, pasirodo yra gana brangus ir turi būti vykdomas pakankamai kruopščiai, kad jį būtų galima naudoti minkštų, pusiau kietų arba kietų poliuretano putų gamyboje, bei sukelia putų, gautų išeinant iš šios užDildo susDensiios. fizikiniu-cheminiu savvbiu Dabloaėiima.
[0008] Todėl buvo ieškoma būdų, kaip įvesti mineralinius užpildus į minkštas, pusiau kietas arba kietas poliuretano putas naudojant mažiau operacijų, paprasčiau ir be žymaus poliuretano putų reaktingumo sumažėjimo.
[0009] Šiam tikslui pasiekti specialistams yra žinomas užpildo įvedimas į poliolį - vieną iš poliuretano sudedamųjų dalių.
[0010] Pirmojo tipo būduose siūloma į poliolį pridėti metakrilo rūgšties (DE 2654746, DE 2714291, DE 2739620) arba kito vinilinio junginio, kaip antai stireno. Bet šio tipo būdas neleidžia naudoti kalcio karbonato suspensijos poliolyje, nes yra per sunku ja manipuliuoti dėl per didelio klampumo ir blogo užpildo pasiskirstymo šioje terpėje, bei suspensijos sedimentacijos problemų.
[0011] Kito tipo būdas apima užpildo paviršiaus apdorojimą prieš įvedant jį į poliolį, panaudojant agentą, kuris yra, pavyzdžiui, alkoholis, turintis 8-14 anglies atomų (FR 2531971), arba hidroksikarboksirūgšties fosfatas (EP 0202394).
[0012] Bet šie būdai sukelia to paties tipo nepatogumus, kaip ir paminėti aukščiau, kadangi naudotojas susiduria su taip apdoroto mineralinio užpildo blogos dispergavimosi gebos poliolyje problemomis.
[0013] Taip pat buvo aprašytas (EP 0726298) mineralinio užpildo apdorojimo būdas (bei apdorotas mineralinis užpildas), panaudojant bent vieną organinio fosfato tipo agentą, leidžiantis gauti didelės koncentracijos ir mažo klampumo mineralinio užpildo suspensiją polioliuose, t.y. homogeninę suspensiją kuri nelinkusi nusėsti, nelinkusi dekantuotis, nelinkusi tirštėti dėl suirimo, skirtą kietų, pusiau kietų arba minkštų poliuretano putų gamybai.

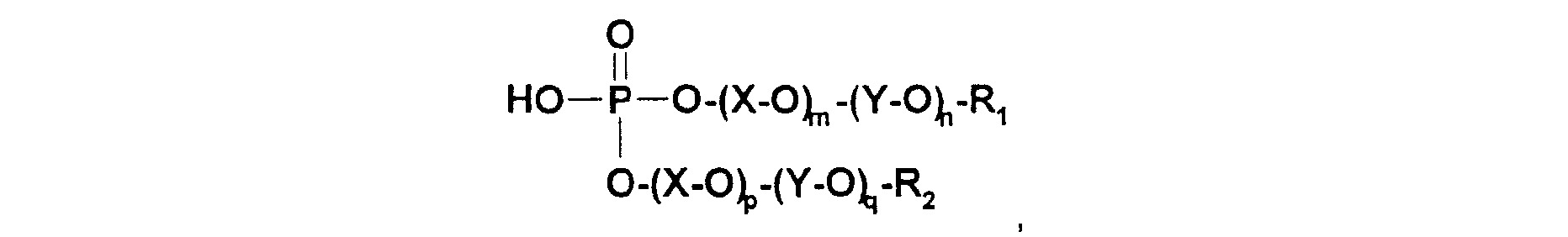

[0014] Pagal šį dokumentą, mineraliniai užpildai, norint juos suspenduoti polioliuose, yra apdorojami bent vienu organinio fosfato, kurio bendroji formulė (I):
[0015] Ri = arba H, arba alkilas nuo C8 iki C4o, arba arilas, alkilarilas arba arilalkilas nuo C6 iki c40,
[0016] R2 = arba alkilas nuo C8 iki C4o, arba arilas, alkilarilas arba arilalkilas nuo C6 iki C40,
[0017] Ši pastaroji technika duoda patenkinamus rezultatus, bet buvo pastebėta nauja problema, susijusi su ypatinga ir naujausia PUR putų gamybos technika.
[0018] Pagal įprastą būdą į "pagrindinį mišinį" įdedama viena dalis pagrindinio poliolio ir mineralinio priedo mišinio, o kita dalis yra papildomas kiekis poliolio, TDI, pagalbinis putų gaminimo agentas, toks kaip metileno chloridas, įvairūs priedai, tokie kaip alavo druska ir tenzoaktyvus agentas, paprastai silikonų tipo. Reakcijoje, kaip aukščiau minėta, in situ skiriasi CO2, kuris duoda putas. Putų susidarymas pereina dvi pagrindines fazes - pirmoji yra putų gaminimasis pradžioje, o antroji yra putų luito stabilizacija, kurios eigoje gaunama PUR putų masė, kuri pjaustoma norimų dydžių gabalais matracų gamybai, fotelių aptraukimui ir t.t.
[0019] Pastaraisiais metais sukurtas ir aprašytas EP 0645226 ir WO 96/00644 patentuose naujas būdas, pagal kurį CO2 įleidžiamas tiesiogiai arba per vamzdelį skysčio būsenoje į pagrindinį mišinį. Šis CO2 yra naudojamas kaip pagalbinis putų sudarymo agentas.
[0020] ' Sįįb. Šis būdas turi privalumų, ypatingai dėl toksiškų arba degių produ^ panaudojimo ir susidarymo žymaus sumažėjimo ir ateityje turėtų įgauti vis didesn tvę svarbą..
[0021] Tačiau šis naujas būdas kelia papildomas technines problemas PUR putų gamintojams.
[0022] Atrodo, kad turėtų būti reikalinga, norint tinkamai įgyvendinti šį būdą vadinamą "PUR putos su CO2" arba "būdas su CO2", žymiai sumažinti laiką, reikalingą užpildui sumaišyti su polioliu, ir pagerinti mišinio kokybę.
[0023] Pagal šį išradimą buvo rasta, kad sumaišymo laiko ir naujojo būdo su CO2 sunkumų problemas galima išspręsti apdorojant mineralinį užpildą būdu, panašiu į EP 0726298 aprašytus būdus, bet žymiai jį pagerinant.
[0024] Taip pat, tiriant būdą su C02, netikėtai buvo rasta, kad mineralinių užpildų apdorojimo būdas pagal šį išradimą taip pat pagerina ir klasikinius būdus, naudojamus PUR putų gamyboje.
[0025] Taigi išradimas nėra apribotas būdais su CO2, kurie yra sprendimo reikalaujanti pirmaeilė problema, bet, priešingai, yra bendro pobūdžio.
[0026] Taip pat buvo konstatuota, kad šio išradimo mineralinių užpildų apdorojimo būdas tinka sudėtingų medžiagų su PUR matrica, kaip akytų, taip ir neakytų, gamyboje, ir kokia bebūtų naudojamo užpildo prigimtis: CaC03, talkai, kaolinai, aliuminio hidroksidas, magnio hidroksidas ir t.t., kurios turi įvairiausi pritaikymą įvairiose srityse - automobilių pramonėje, transporto sektoriuje, būtent kelių ir geležinkelių, ir kitokį pritaikymą pramonėje.
[0027] Čia naudojamas terminas "sudėtinės medžiagos" arba "PUR kompozitai" reiškia poliuretanus, sutvirtintus augaliniu arba stiklo, arba kvarco, arba sintetiniu pluoštu, bendrai imant sukarpytu pluoštu, arba panašiais. Čia naudojamas terminas "akytas PUR" reiškia išplėstus arba neišplėstus poliuretanus.
[0028] Išradimas yra susijęs su tam tikro dalelių dydžio mineralinių užpildų apdorojimo būdu, panaudojant organinio fosfato tipo apdorojimo agentus, ir apima deagregacijos stadiją ir, esant reikalui, selekcijos stadiją, norint pagerinti PUR putų gavimą arba gaminant putas be papildomo putų sudarymo agento, arba gaminant putas su papildomu putų sudarymo agentu, tokiu kaip metileno chloridas, acetonas arba CO2 arba kitais, ir PUR kompozitų gavimą sumažinant taip apdoroto užpildo, poliolio ir kitų reagentų sumaišymo laiką ir išsprendžiant konkrečius sunkumus, susijusius su užpildų aglomeratais; kurie užkiša statinius dispergatorius CO2 įleidimui ir kurie duoda įnašą į PUR putų ir akytų arba neakytų kompozitų mechaninių savybių susilpnėjimą, kaip, pavyzdžiui, PUR putų atsparumą išplėtimui.
[0029] Tiksliau sakant, šis išradimas yra susijęs su mineralinių užpildų apdorojimu, besiskiriančiu tuo, kad šis užpildas:

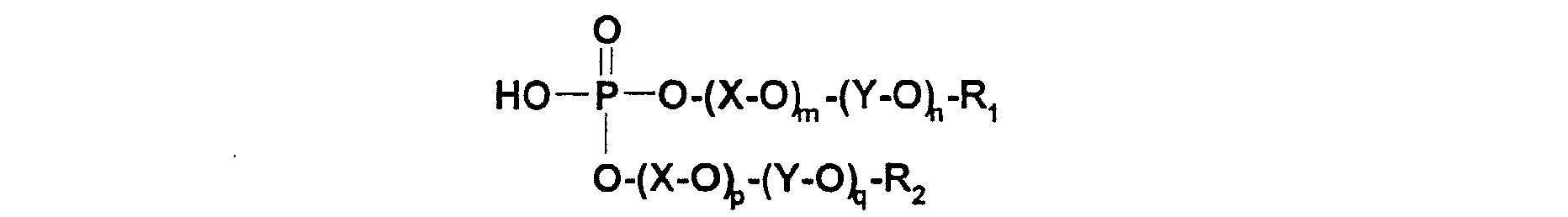

[0030]
[0031] R1 = arba H, arba aliklas nuo C8 iki C4o, arba arilas, alkilarilas arba arilalkilas nuo C6 iki C40,
[0032] R2 = arba alkilas nuo Cg iki C40, arba arilas, alkilarilas arba arilalkilas nuo C6 iki C40,
[0033] (m+n) kinta nuo O iki 60 (imtinai), o taip pat ir (p+q),
[0034] kur (1 < m < 10 ir 1 < p < 10), ir (0 < n < 59 ir 0 < q < 59), kai X skiriasi nuo Y,
[0035] Minėtas užpildas yra tam tikro dalelių dydžio, tokio kaip aprašyta toliau.
[0036] Terminas "deagregacija" reiškia stadiją kurioje tam tikrame prietaise, malūno tipo, konkrečiau rutuliniame malūne arba "trintuvo" tipo prietaise, sumažinamas aglomeratų skaičius. Aglomeratų įvertinimas gali būti vykdomas žinomu būdu North kalibravimo prietaisu, kuris yra standartizuotas (ISO 1524).
[0037] Terminas "selekcija" reiškia operaciją kurios tikslas yra išskirti tam tikro dydžio dalelių frakciją leidžiant per "separatorius" (sietus, separatorius su sparneliais ir t.t., kurie yra žinomi). Viena tokia operacija neturi įtakos produkto kokybei, ir specialistas turėtų nuspręsti reikia ją naudoti ar nereikia, norint optimizuoti gaminamą produkfą numatytą konkrečiam galutiniam naudojimui. m
[0038] Terminas "konkretus dalelių dydis" pagal šį išradimą reiškia, kad dalelės netSfi būti nei per smulkios, nei per stambios, gautos tiesiogiai sumalus arba sumaišifs užpildus. Pagal parodomąjį (bet išradimo neapribojantį) pavyzdį, skirtą geram šio kriterijaus supratimui, užpildas gal būti gerai atvaizduotas dalelių vidutiniu skersmeniu d50. Šis mineralinio užpildo vidutinis skersmuo pagal šį išradimą bus 0,1-15 mikrometrų, geriau 0,1-10 mikrometrų ir ypatingai gerai 0,3-8 mikrometrų intervale. Be to, specialistas turėtų sugebėti parinkti užpildus, kurie atitinka šią sąlygą.
[0039] Išradimas taip pat yra susijęs su konkretaus dalelių dydžio mineraliniais užpildais, apdorotais šio tipo apdorojimo agentu, perėjusiais deagregacijos ir, esant reikalui, selekcijos stadijas, kurie turi trumpesnį taip apdoroto užpildo sumaišymo su polioliu ir kitais reagentais laiką ir yra skirti suspendavimui poliolyje, numatant juos panaudoti poliuretano putų gamyboje tiek gaminant putas be papildomo putų sudarymo agento, tiek ir gaminant putas su papildomu putų sudarymo agentu, tokiu kaip metileno chloridas, acetonas arba C02 arba kitais, arba PUR kompozitų gamyboje, konkrečiau su šiuo būdu apdorotais ir šiam tikslui skirtais karbonatų tipo mineraliniais užpildais.
[0040] Išradimas taip pat yra susijęs su šių taip apdorotų mineralinių užpildų suspensijomis polioliuose, pagamintomis tam, kad jos būtų įjungiamos į PUR putų gamybos būdą tiek gaminant putas be papildomo putų sudarymo agento, tiek ir gaminant putas su papildomu putų sudarymo agentu, tokiu kaip metileno chloridas, acetonas arba C02 arba kitais, o taip pat ir šių suspensijų panaudojimu gaminant minkštas, pusiau kietas arba kietas poliuretano putas būdu, kuriame putos gaminamos arba be papildomo putų sudarymo agento, arba putos gaminamos su papildomu putų sudarymo agentu, tokiu kaip metileno chloridas, acetonas arba C02 arba kitais, bei jų panaudojimu poliuretano kompozitų gamyboje.
[0041] Išradimas taip pat yra susijęs su pačiomis putomis, gautomis būdu, kuriame putos gaminamos arba be papildomo putų sudarymo agento, arba putos gaminamos su papildomu putų sudarymo agentu, tokiu kaip metileno chloridas, acetonas arba CO2 arba kitais, bei su poliuretano akytais arba neakytais kompozitais, turinčiais šio išradimo užpildų, panaudotų mišinyje su polioliu.
[0042] Išradimas taip pat yra susijęs su tokiu būdu gautų minkštų, pusiau kietų arba kietų poliuretano putų arba akytų, arba neakytų kompozitų panaudojimu suformuotų arba nesuformuotų gaminių gamyboje.
[0043] Išradimas taip pat yra susijęs su pagal šį išradimą apdorotų užpildų preliminariniais mišiniais su polioliu, būtent sumaišytais dalimis, pritaikytomis poliuretanų gamybai, konkrečiau poliuretano putų arba PUR kompozitų gamybai.
[0044] Pagal vieną iš tinkamiausių išradimo įgyvendinimo variantų išeinantis iš gavimo aparatų užpildas, jeigu jo drėgmė yra tinkama jo panaudojimui, yra naudojamas tiesiogiai.
[0045] Geriausiu atveju mineralinis užpildas yra apdorojamas šakoto arba nešakoto C8-C20 alifatinio alkoholio fosfatu, kuris turi 0-12 etileno oksido grandžių ir gali būti mono- ir diesterių mišinys.
[0046] Apdorojimas pagal šį išradimą gali būti vykdomas sausuoju arba drėgnuoju būdu.
[0047] Tokie pagal šį išradimą apdoroti mineraliniai užpildai, duodantys galimybę gauti stabilias ir homogenines suspensijas polioliuose, yra pasirinkti iš mineralinių užpildų, tinkančių poliuretano putoms ir PUR, įeinančiam į PUR matricą turinčių akytų arba neakytų kompozitų kompozicijas, kurių fizikines-cheminės savybes yra suderinamos su šių produktų panaudojimu suformuotiems arba nesuformuotiems gaminiams gauti, yra pasirinkti iš žemės šarminių metalų gamtinių arba sintetinių karbonatu, fosfatu ir sulfatu. VDatinaai tokiu kaiD aamtinės arba sintetinės kilmės kalcio karbonatai, magnio karbonatas, cinko karbonatas, mišriųjų kalcio ir magnio druskų, tokių kaip dolomitai, kalkės, magnezija, bario sulfato, kalcio sulfato, magnio ir aliuminio hidroksidų, silicio oksido, volastonito, molių ir kitų aliumosilikatų, tokių kaip kaolinai, magnio silikatų, tokių kaip talkas, žėrutis, ištisinių arba sudaužytų stiklo rutuliukų, metalų oksidų, tokių kaip, pavyzdžiui, cinko oksidas, geležies oksidai, titano oksidas, o geriausia juos pasirinkti iš gamtinių arba nuosėdinių kalcio karbonatų, tokių kaip kreida, kalcitas, marmuras, dolomitai, aliuminio hidroksido, magnio hidroksido, talko arba jų mišinių.
[0048] Šio išradimo mineraliniai užpildai skiriasi nuo ankstesniųjų tuo, kad jie išlaiko savo hidrofiliškumą mažiau sugerdami poliolio, iki mažiau nei 15 %, pageidautina mažiau nei 20 %, lyginant su neapdorotu mineraliniu užpildu, ir ypatingai tuo, kad jie yra gaunami šio išradimo būdu.
[0049] Terminas "pageidautina" reiškia tai, kad išradimas taip pat apima reikšmes nuo 15 % iki 20 %, kurios irgi yra priimtinos, tik rezultatų efektyvumas yra geresnis, kai poliolio sugėrimo sumažėjimas yra didesnis.
[0050] Poliolio sugėrimas, kuris atspindi užpildo absorbcijos gebą, pagal apibrėžimą yra poliolio miligramų arba gramų skaičius, naudojamas 100 g arba 100 ml užpildo medžiagos testo matavimo sąlygomis, nustatytomis metodu pagal ISO 78T&5 standartą. &
[0051] Naudojami polioliai priklauso polieterių, poliesterių-polieterių ir poliesterių šeimoms.
[0052] Iš įprastų polieterių tipo polioliųgali būti paminėti, pavyzdžiui, propileno oksido prijungimo prie paprasto poliolio, tokio kaip, pavyzdžiui, glikolis, glicerolis, trimetilolpropanas, sorbitolis, produktai, esant arba nesant etileno oksido. Bet taip pat gali būti paminėti specialūs polieterių tipo polioliai, tokie kaip, pavyzdžiui, polieteriai aminų pagrindu, gauti prijungiant propileno oksidą arba, esant reikalui, etileno oksidą prie aminų, halogeninti polieteriai, priskiepyti poliesteriai, susidarantys polimerizuojant stireną ir akrilonitrilą polieterio suspensijoje, o taip pat ir politetrametilenglikolis.
[0053] Iš poliesterių tipo poliolių gali būti paminėti, pavyzdžiui, tokie, kurie gaunami polikondensuojant polialkoholius su polirūgštimis arba jų anhidridais, tokiomis kaip dirūgštys, kaip antai, pavyzdžiui, adipo, ftalio arba kitos, reaguojant joms su dioliais (pavyzdžiui, etilenglikoliu, propilenglikoliu, butilenglikoliu arba kitais), trioliais (pavyzdžiui, gliceroliu, trimetilolpropanu arba kitais) ir tetraoliais (pavyzdžiui, oentaeritroliu arba kitais), vienais arba iu mišiniais.
[0054] Tarp poliolių taip pat gali atsirasti įvairūs hidroksilinti junginiai, tokie kaip, pavyzdžiui, hidroksilinti polibutadienai, priešpolimeriai su hidroksilintais galais (susidarantys reaguojant poliolio pertekliui su diizocianatu) bei paprasti polioliai, tokie kaip, pavyzdžiui, glicerolis, aminoalkoholiai, kurie naudojami mažais kiekiais su polieteriųtipo polioliais arba poliesterių tipo polioliais susiuvimui padidinti.
[0055] šio išradimo mineralinių užpildų suspensijos polioliuose, kuriose taip pat gal būti kitų mineralinių ir/arba organinių produktų, tokių kaip katalizatoriai ir/arba antioksidantai, ir/arba kitokios medžiagos, yra charakteringos tuo, kad apdorotų mineralinių medžiagų sausos medžiagos kiekis gali pasiekti 80 % pagal masę ir tuo, kad jos yra nelinkusios dekantuotis, nelinkusios nusėsti, nelinkusios tirštėti dėl suirimo laikant 7 paras, ir tinka gaminti kietas, pusiau kietas arba minkštas poliuretano putas, t.y. turi stabilų stebimą Brookfield'o klampumą, mažesnį už neapdorotų mineralinių užpildų suspensijų klampumą, ir dar tuo, kad jose yra nuo 0,5 % iki 3 % pagal masę, skaičiuojant nuo mineralinio užpildo masės, bent vieno apdorojimo agento, kurio bendroji formulė (I).
[0056] Dar kitas išradimo tikslas yra ištobulinti šių apdorotų mineralinių užpildų homogenines, stabilias ir mažo klampumo suspensijas polioliuose, apibūdinamas tuo, kad mineralinių užpildų koncentracija pagal masę galėtų pasiekti 80 %, o apdorojančio agento kiekis yra nuo 0,5 % iki 3 % pagal masę, skaičiuojant nuo sauso užpildo masės, ir kad jose nebūtų aglomeratų.
[0057] Šiomis homogeninėmis, stabiliomis ir mažo klampumo šio išradimo suspensijomis lengva manipuliuoti, nes specialistams įprastomis naudojimo sąlygomis jose nėra nei dekantacijos reiškinio, t.y. dviejų fazių atsiskyrimo, nei sedimentacijos reiškinio, tai yra susidarymo kietų nuosėdų ant rezervuaro, kuriame laikoma suspensija, dugno, nei sutirštėjimo dėl suirimo, ir tai suteikia galimybę gauti minkštas, pusiau kietas arba kietas poliuretano putas arba PUR akytus arba neakytus kompozitus su puikiomis fizikinėmis-cheminėmis savybėmis.
[0058] Pagaliau dar vienas išradimo tikslas yra šių homogeninių, stabilių ir mažo klampumo mineralinių užpildų dispersijų panaudojimas minkštų, pusiau kietų arba kietų poliuretano putų arba akytų, arba neakytų kompozitų gamyboje, o taip pat ir šių minėtų putų arba šių minėtų kompozitų panaudojimas gaminant formuotus arba neformuotus gaminius.
[0059] Taip užpildytos, homogeninės, stabilios ir mažo klampumo šio išradimo suspensijos turi savybę, kuri duoda galimybę būti panaudojamomis minkštų, pusiau kietu arba kietu poliuretano Dutu arba akvtu. arba neakvtu komDozitu aamvboie.
[0060] Be to, minkštos, pusiau kietos arba kietos poliuretano putos arba akyti arba neakyti poliuretano kompozitai, gauti naudojant apdorotų pagal šį išradimą užpildų šio išradimo suspensijas polioliuose, yra naudojami gaminant formuotus arba neformuotus gaminius.
[0061] Kitos išradimo charakteristikos ir privalumai geriau paaiškės skaitant toliau duodamą aprašymą.
[0062] Išradimo sfera ir naudingumas geriau atsiskleis toliau duodamuose pavyzdžiuose, kurie neturi jokio apribojančio charakterio.
[0063] Šiam tikslui atliekami 1-10 bandymai naudojant tris skirtingus užpildo pagrindus ir fosfato tipo apdorojimo agentą, toliau ir įvairiose lentelėse žymimą
[0064] "AGT". « 1 - 4 bandymai ^
[0065] Šie bandymai iliustruoja išradimą ir apdorojimo agentu panaudoja decifo alkoholio fosfato rūgšties mono- ir diesterių su 5 moliais etileno oksido mišinį, o užpildu Šampanės kreidą, kurios dalelių vidutinis diametras yra 2 mikrometrai (A produktas).
[0066] Šiame bandyme vykdoma gamyba apdoroto užpildo pagal šį išradimą įdedant išradimo agentą (AGT) į tuo pačiu metu atliekamą deagregavimo operaciją rutuliniame malūne, o po to vykdoma smulki selekcija paleidžiant 24 sparnelių selektorių.
[0067] Šiame bandyme vykdoma gamyba apdoroto užpildo pagal šį išradimą, įdedant išradimo agentą (AGT) prieš deagregavimo operaciją ir 1 bandyme aprašytą selekciją.
[0068] Šiame bandyme vykdoma gamyba apdoroto užpildo pagal šį išradimą įdedant išradimo agentą (AGT) prieš deagregavimo operaciją į rutulinį malūną o po to vykdoma smulki selekcija paleidžiant 16 sparnelių selektorių.
[0069] Šiame bandyme vykdoma gamyba apdoroto užpildo pagal šį išradimą, įdedant išradimo agentą (AGT) prieš deagregavimo operaciją į rutulinį malūną, nenaudojant selekcijos operacijos.
[0070] Šie bandymai iliustruoja išradimą ir apdorojimo agentu panaudoja decilo alkoholio fosfato rūgšties mono- ir diesterių su 5 moliais etileno oksido mišinį, o užpildu kalcitą, kurio dalelių vidutinis skersmuo yra 1,8 mikrometrai (B produktas).
[0071] Šiame išradimo bandyme naudojama ta pati šio išradimo apdoroto produkto pagaminimo metodika, kaip ir 4 bandyme.
[0072] Šiame išradimo bandyme naudojama ta pati šio išradimo apdoroto produkto pagaminimo metodika, kaip ir 2 bandyme.
[0073] Šiame išradimo bandyme naudojama ta pati šio išradimo apdoroto produkto pagaminimo metodika, kaip ir 1 bandyme.
[0074] Šis bandymas iliustruoja ankstesnį technikos lygį ir apdorojimo agentu panaudoja decilo alkoholio fosfato rūgšties mono- ir diesterių su 5 moliais etileno oksido mišinį, o užpildu Šampanės kreidą, kurios dalelių vidutinis skersmuo yra 2,4 mikrometrai (C produktas).
[0075] Šiam tikslui į laboratorinį rutulinį malūną, kurio talpa 15 I ir įkrova 9 kg malamo užpildo, įdedama 3 kg produkto C (kreidos) ir 30 g AGT, po to mišinys malamas 4 valandas, kad būtų gaunamas A produkto dalelių dydis be deagregacijos stadijos.
[0076] Šis bandymas iliustruoja išradimą ir apdorojimo agentu panaudoja decilo alkoholio fosfato rūgšties mono- ir diesterio su 5 moliais etileno oksido mišinį, o užpildu Šampanės kreidą, kurios dalelių vidutinis skersmuo yra 2,4 mikrometrai (C produktas).
[0077] Šiam tikslui sumaišoma 3 kg C produkto su 1,6 kg vandens ir 30 g AGT, ši suspensija sudedama į laboratorinį rutulinį malūną kurio talpa 15 I ir įkrova 9 kg malamo užpildo, malama 8 valandas, kad būtų gaunamas numatytas dalelių dydis, po to džiovinama, deagreguojamma ir selekcionuojama laboratoriniu selektoriumi su 24 sparneliais.
[0078] Šis bandymas iliustruoja išradimą ir apdorojimo agentu panaudoja tristirilfenolio fosfato rūgšties monoesterį, turintį 60 molių etileno oksido, o užpildu kalcitą, kurio dalelių vidutinis skersmuo yra 1,8 mikrometro (B produktas).
[0079] Šiame išradimo bandyme naudojama ta pati šio išradimo apdoroto produkto pagaminimo metodika, kaip ir 1 bandyme.

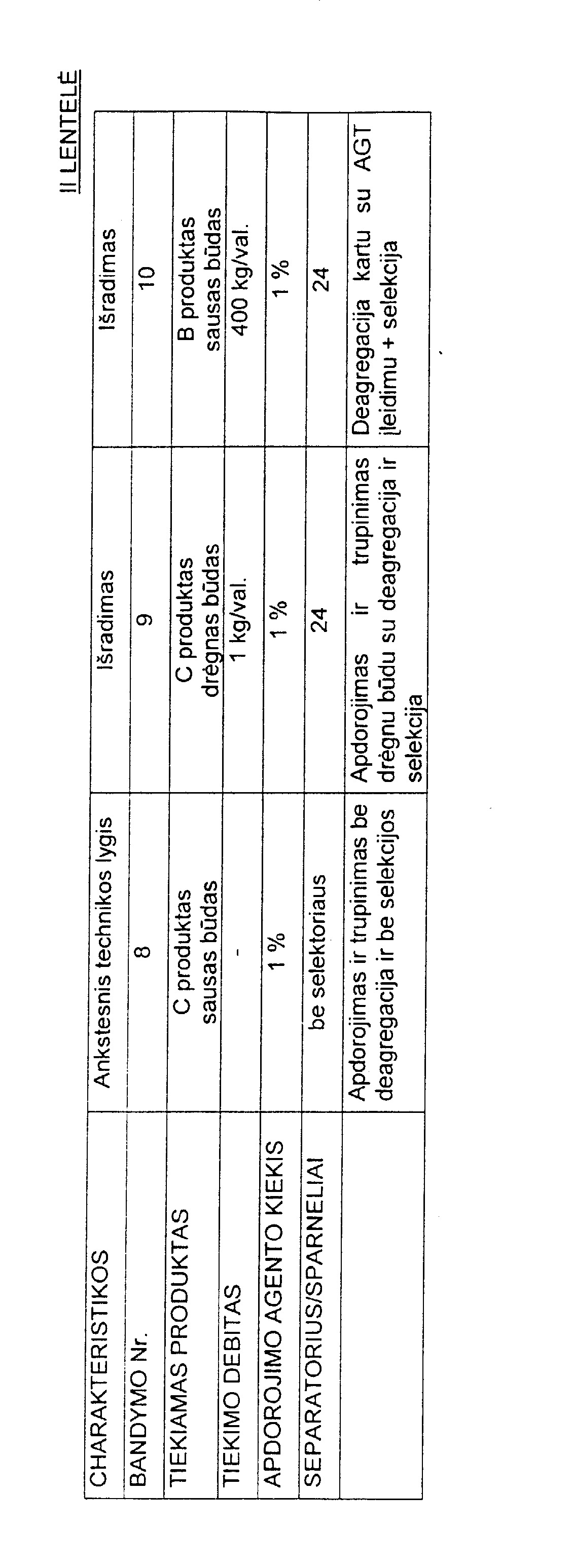

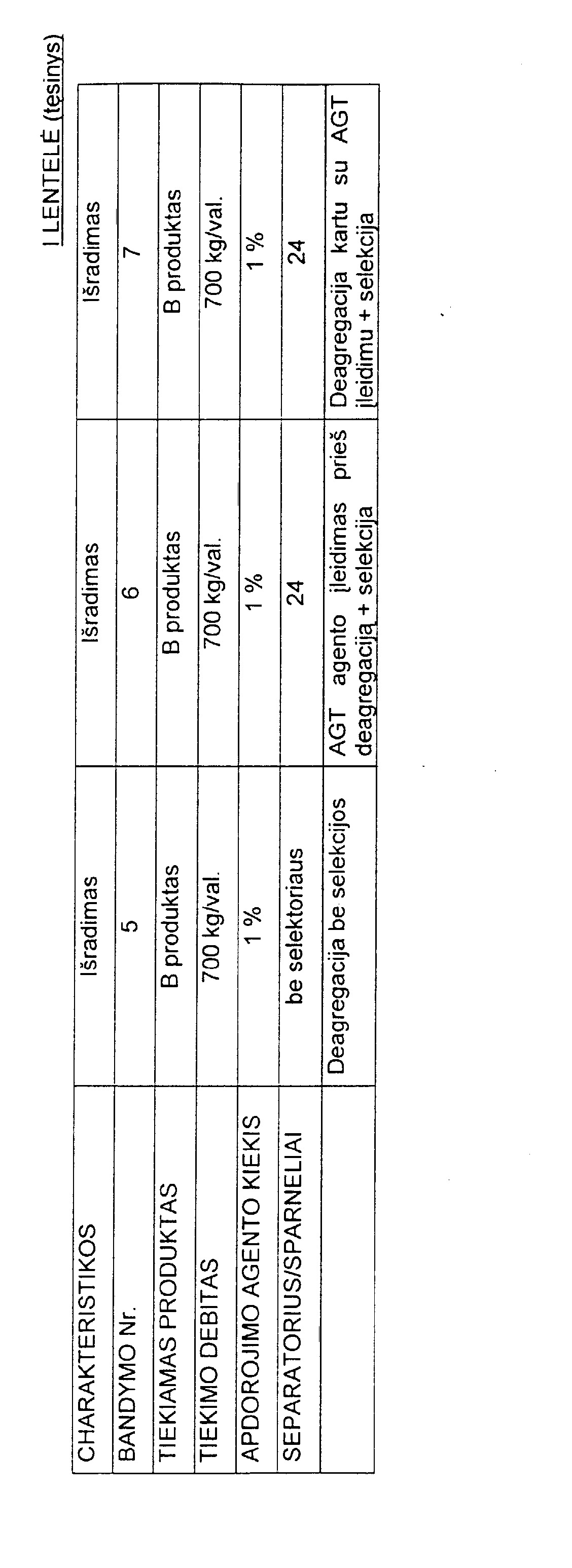

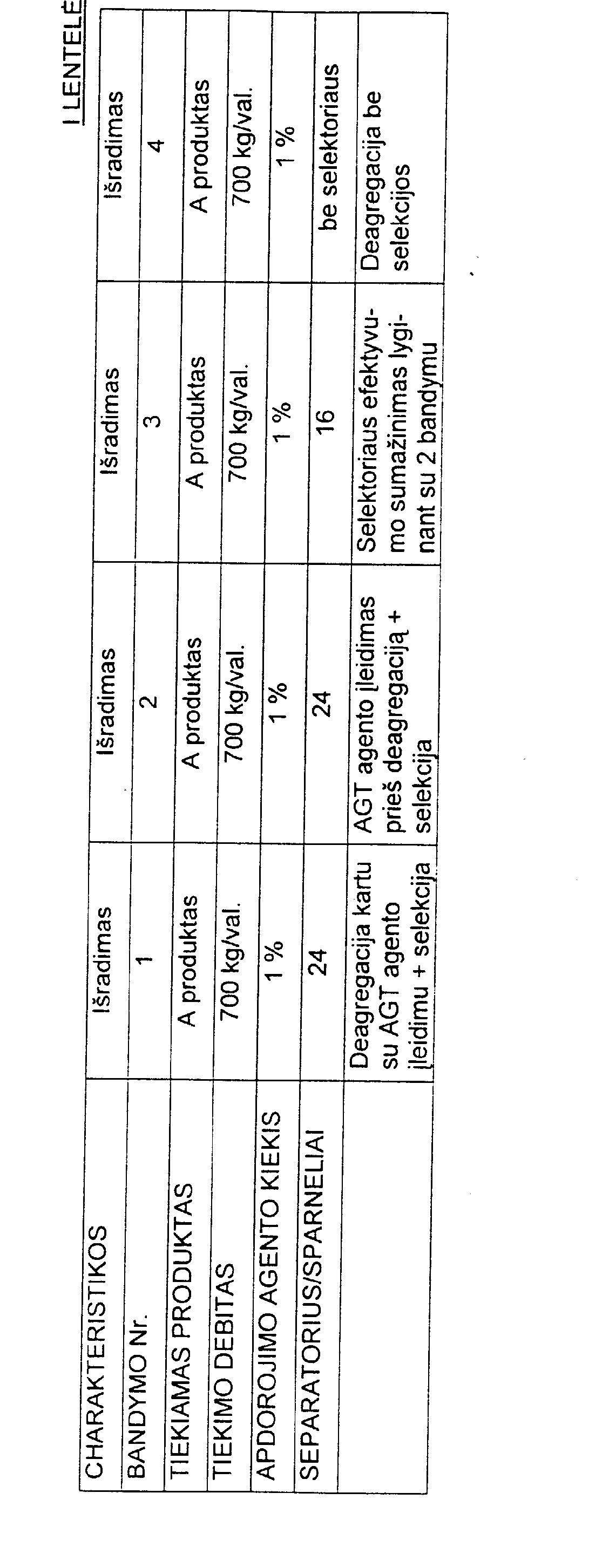

[0080] Bandymų 1-4 ir 5-7 rezultatai susumuoti I lentelėje, o 8-10 bandymų - II lentelėje.
[0081] Taip apdoroti užpildai, taip pat ir kiti apdoroti arba neapdoroti užpildai, buvo naudojami tolimesniuose bandymuose juos disperguojant poliolyje, kas leido imituoti užpildo dispersijos poliolyje susidarymo greitumą ir lengvumą.
[0082] Šiam tikslui 105 mm aukščio ir 90 mm skersmens metaliniame priimtuve atsveriama 250 g triolio, kurio hidroksilo rodiklis yra 48 mg/g, o klampumas lygus 750 mPa.s, ir pradedama maišyti Pendraulik'o markės maišikliu, turinčiu 50 mm skersmens mentelę ir greičio reguliavimo įtaisą. Maišymo ašies sukimosi greitis patikrinamas tachimetru (380 arba 690 aps./min). Į poliolį dedama 25 g mineralo ir pabaigus dėti miltelius įjungiamas chronometras. Laikas nuo laiko Pastero pipete išimama 2 arba 3 g dispersijos. Mėginys uždedamas ant North daviklio (0-100 ^m) ir matuojama, kaip aprašyta ISO 1524 standarte. Atskaityta daviklio reikšmė yra gradavimo reikšmė, kurioje atsiranda nedisperguoto mineralo pirmas taškas. North daviklis plaunamas izopropilo alkoholiu ir džiovinamas po kiekvieno bandymo.
[0083] Kiekviename iš 11-28 bandymų naudotas poliolis aprašytas toliau duodamose 111-1, III-2 ir III-3 lentelėse, kuriose susumuoti rezultatai.

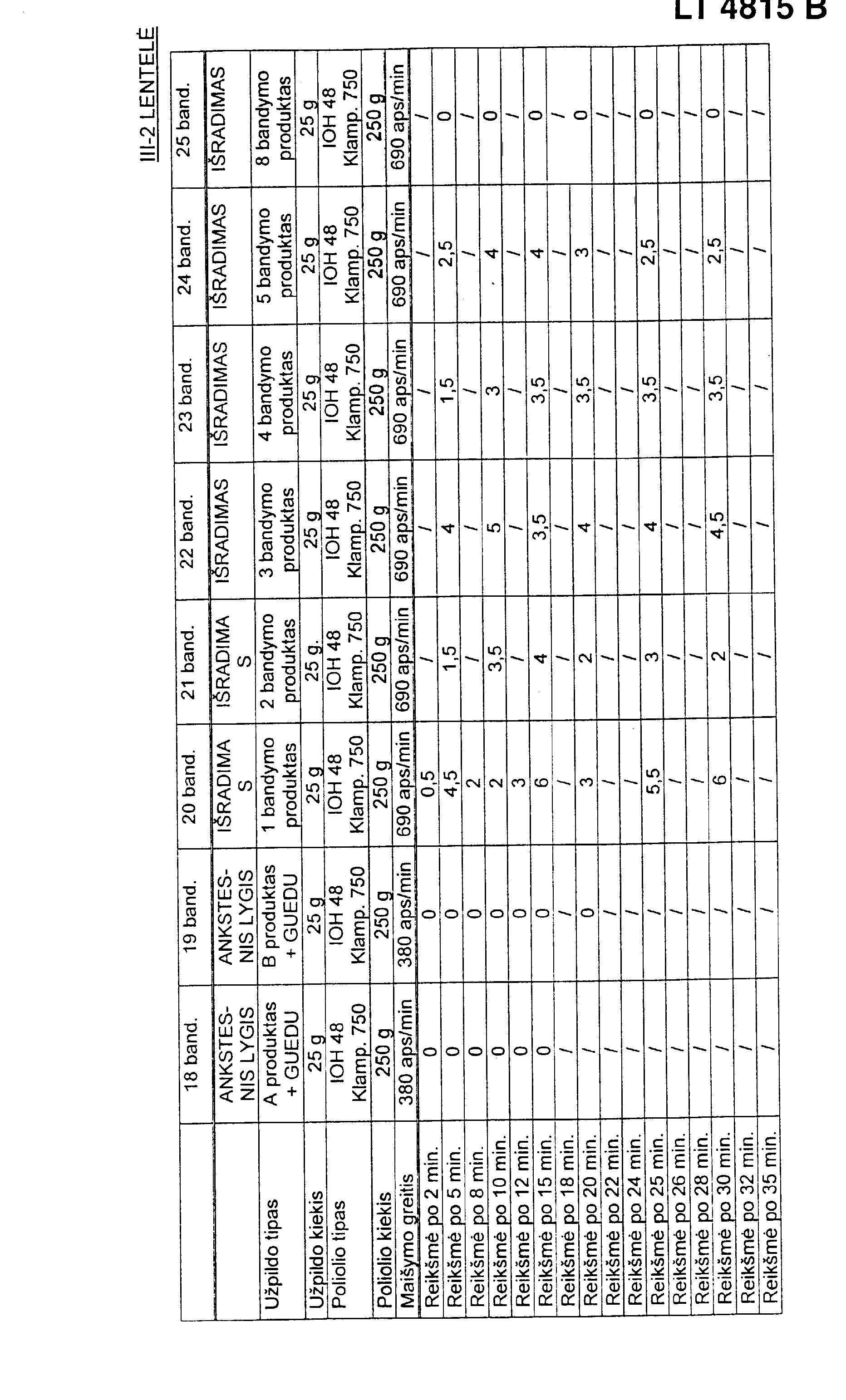

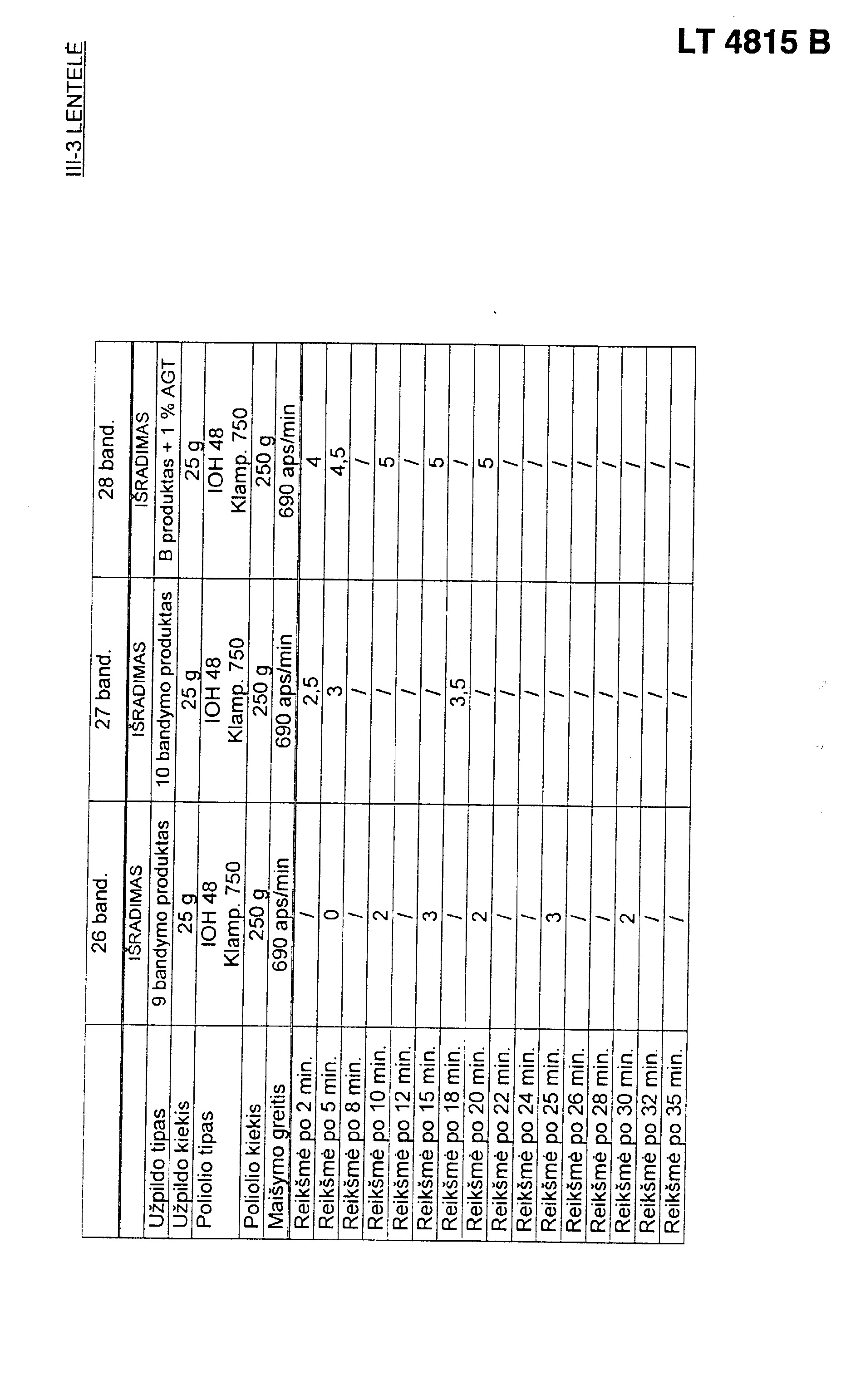

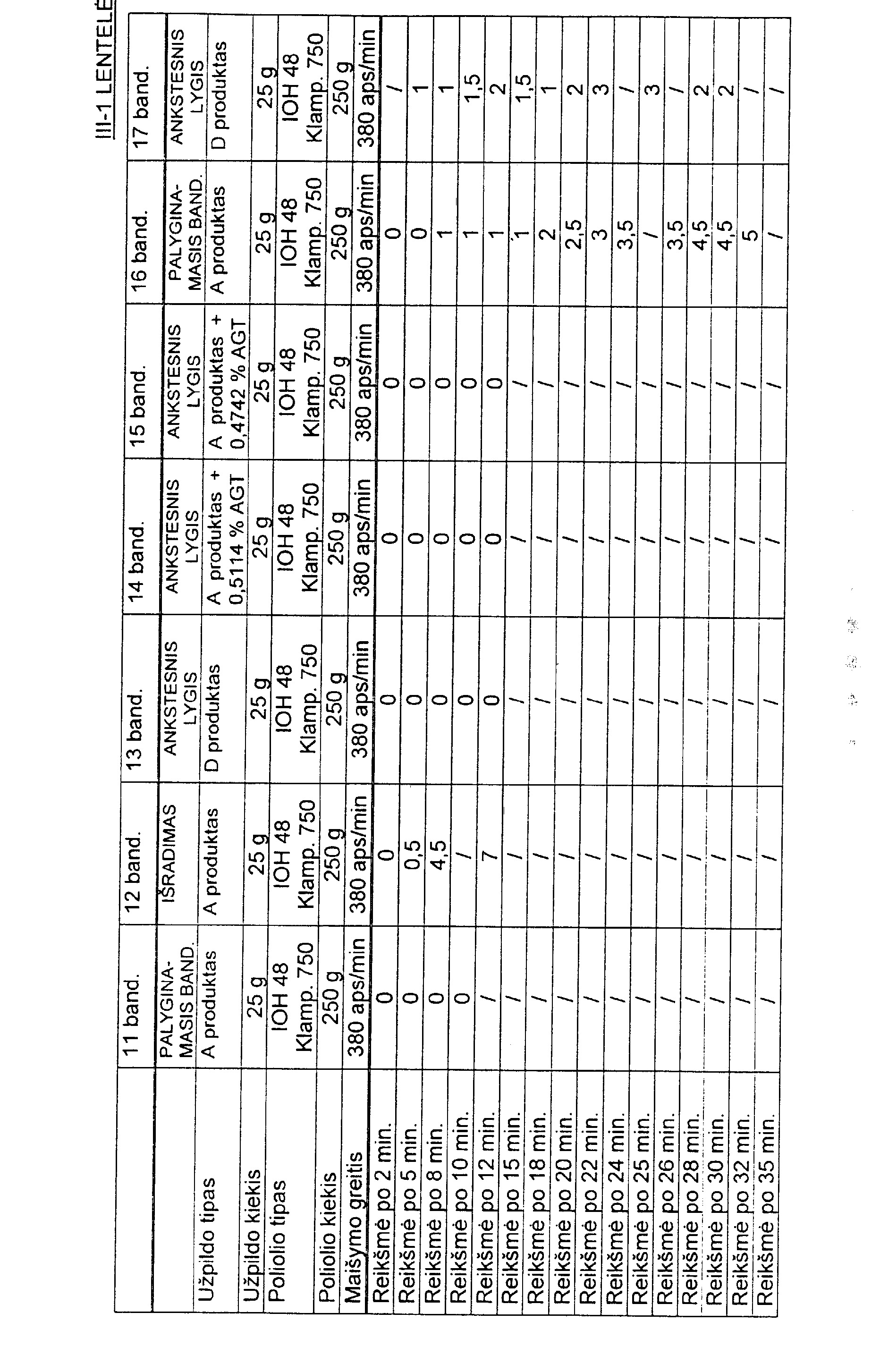

[0084] Ll 4b10 b
[0085] Šioje lentelėje AGT reiškia šio išradimo fosfato tipo agentą, GUEDU - žinomo tipo maišiklį, o IOH - hidroksilo rodiklį.
[0086] Šis bandymas vaizduoja Šampanės kreidos, kurios dalelių vidutinis skersmuo 2 mikrometrai, dispersiją minėtame poliolyje.
[0087] Daviklio atskaitos reikšmės nėra, taigi mišinys, kuris būtų homogeninis ir be aglomeratų, nesusidaro.
[0088] Šis bandymas vaizduoja išradimo pavyzdį, kuriame naudojamas 1-mo bandymo A produktas. Daviklio atskaitos reikšmė yra 4,5 po 8 minučių.
[0089] Šis bandymas vaizduoja ankstesnį technikos lygį ir jame naudojama paprastai apdorota stearino rūgštimi Šampanės kreida, kurios dalelių vidutinis skersmuo lygus 2 mikrometrams; ji yra prekyboje (D produktas).
[0090] Šis bandymas vaizduoja 1-9 bandymuose naudoto apdorojimo agento pridėjimą ne užpildui apdoroti, kaip 1-9 bandymuose, bet kaip disperguojančio agento, kadangi jis yra pridedamas į užpildo ir poliolio mišinį.
[0091] Rezultatas yra blogas ir patvirtina, kad svarbu yra apdoroti pagal vieną iš šio išradimo stadijų.
[0092] Šis bandymas yra identiškas 14 bandymui, išskyrus agento kiekį (šiek tiek mažiau) ir maišymo greitį (beveik padvigubinama), suteikiant didesnę energiją dispersijai.
[0093] Šis bandymas yra identiškas 11 bandymui, išskyrus mišinio sudarymui naudojamą maišymo greitį (beveik padvigubinama), ir jis rodo, kad reikia dar 20 minučių, kad būtų gaunamas geras mišinys (daviklio atskaitos reikšmė = 3) ir daug daugiau mechaninės energijos.
[0094] Šis bandymas yra identiškas 13 bandymui, išskyrus mišinio sudarymui naudojamą maišymo greitį (beveik padvigubinama), ir jis rodo, kad reikia dar 20 minučių, kad būtų gaunamas geras mišinys (daviklio atskaitos reikšmė = 3) ir daug daugiau mechaninės energijos.
[0095] Šiuose bandymuose naudojamas paprastas Guedu tipo maišiklis ir gaunami blogi rezultatai, įrodantys, kad apdorojimas atliktas pagal vieną iš šio išradimo stadijų nėra paprastas sumaišymas.
[0096] Šis bandymas yra atliekamas su neapdorota vidutinio 2 mikrometrų skersmens dalelių Šampanės kreida. Mišinys Guedu maišiklyje veikiamas nonilfenolio fosfato mono- ir diesterio, turinčio 30 etileno oksido fragmentų, tipo apdorojimo agentu.
[0097] Šis bandymas yra atliekamas su neapdorotu vidutinio 1,8 mikrometro skersmens dalelių kalcitu. Mišinys Guedu maišiklyje veikiamas decilo alkoholio fosfato rūgšties mono- ir diesterio, turinčio 5 etileno oksido fragmentus, tipo apdorojimo agentu.
[0098] Šie bandymai atliekami su atitinkamai 1-4 bandymų produktais, ir yra išradimo būdo variacijos, rodančios, kad pakanka deagregacijos ir kad selekcija nėra būtina.
[0099] Šis bandymas pagal išradimą atliekamas imant kalcitą vietoj kreidos (naudojamas 5 bandymo produktas).
[0100] Rezultatas (daviklio atskaitos reikšmė = 4 po 10 minučių) gali būti laikomas geru.
[0101] Šiame bandyme naudojamas ankstesnį technikos lygį atitinkantis 8 bandymo produktas ir jis rodo, kad malimas rutuliniame malūne be deagregacijos neduoda patenkinamų rezultatų.
[0102] Šiame bandyme naudojamas 9 bandymo produktas, ir gaunami neblogi rezultatai (daviklio atskaitos reikšmė = 3 po 15 minučių); šis bandymas rodo, kad apdorojimą pagal šį išradimą galima atlikti drėgnu būdu.
[0103] Šiame bandyme naudojamas 10 bandymo produktas, ir gaunami neblogi rezultatai (daviklio atskaitos reikšmė = 3 po 15 minučių); šis bandymas yra šio išradimo kito agento panaudojimo pavyzdys.
[0104] Šiame bandyme naudojamas kalcitas (B produktas), apdorotas pagal 1 bandyme aprašytą išradimo būdą, naudojant 1 % pagal masę ketostearino alkoholio fosfato rūgšties mono- ir diesterio mišinio.
[0105] Šis bandymas duoda neblogus rezultatus (daviklio atskaitos reikšmė = 4 po 15 minučių), irtai yra šio išradimo kito tipo agento panaudojmo pavyzdys.
[0106] Šis pavyzdys yra susijęs su įvairių užpildų, kurie buvo apdoroti 1 bandyme aprašytu būdu, panaudojimu.
[0107] Produktas R: marmuras, kurio dalelių vidutinis skersmuo 8 mikrometrai.
[0108] Produktas S: prekybinis magnio hidroksidas, kurio dalelių vidutinis skersmuo 1,4-1,8 mikrometro.
[0109] Produktas T: talkas, kurio dalelių vidutinis skersmuo 2,5 mikrometro. Produktas U: dolomitas, kurio dalelių vidutinis skersmuo 3 mikrometrai.
[0110] Produktas V: aliuminio hidroksidas, kurio dalelių vidutinis skersmuo 0,8 mikrometro.
[0111] Produktas G: kaolinas, kurio dalelių vidutinis skersmuo 0,50 mikrometro.
[0112] Produktas W: nuosėdinis kalcio karbonatas, kurio dalelių vidutinis skersmuo 0,30 mikrometro.
[0113] Šis bandymas yra palyginamasis bandymas, vaizduojantis kaolino, kurio dalelių vidutinis skersmuo yra 0,50 mikrometro, dispersiją minėtame poliolyje.
[0114] Daviklio atskaitos reikšmės nėra, taigi mišinys, kuris būtų homogeninis ir be aglomeratų, nesusidaro.
[0115] Šis bandymas vaizduoja išradimo pavyzdį, kuriame naudojamas pagal 1-o bandymo metodiką apdirbtas kaolinas, turintis 0,50 mikrometro vidutinį dalelių skersmenį, imant 1,5 masės % 1-me bandyme naudoto agento.
[0116] Šis bandymas yra palyginamasis bandymas, naudojant U produktą. Daviklio atskaitos reikšmės nėra.
[0117] Šis bandymas yra išradimo bandymas, atliktas naudojant pagal 1-o bandymo metodiką apdorotą U produktą imant 1,5 masės % 1-me bandyme naudoto agento. Palyginamojo bandymo atžvilgiu daviklio atskaitos reikšmė yra gera.
[0118] Šis bandymas yra palyginamasis bandymas, naudojant W produktą. Daviklio atskaitos reikšmės nėra.
[0119] Šis bandymas yra išradimo bandymas, atliktas naudojant pagal 1-o bandymo metodiką apdorotą W produktą, imant 2,5 masės % 1-me bandyme naudoto agento. Palyginamojo bandymo atžvilgiu daviklio atskaitos reikšmė yra gera.
[0120] Šis bandymas yra palyginamasis bandymas, naudojant R produktą. Daviklio atskaitos reikšmės nėra.
[0121] Šis bandymas yra išradimo bandymas, atliktas naudojant pagal 1-o bandymo metodiką apdorotą R produktą, imant 1 masės % agento, kuris yra nonilfenolio fosfato rūgšties mono- ir diesteris, turintis 10 molių etileno oksido. Palyginamojo bandymo atžvilgiu daviklio atskaitos reikšmė yra gera.
[0122] Šis bandymas yra palyginamasis bandymas, atliktas naudojant masių santykio 50/50 mišinį (A produktas + T produktas), kurio dalelių vidutinis skersmuo yra 2,5 mikrometrų. Daviklio atskaitos reikšmės nėra.
[0123] Šis bandymas yra išradimo bandymas, atliktas naudojant pagal 1-o bandymo metodiką apdorotą 37 bandymo produktą, imant 0,5 masės % 1-me bandyme naudoto agento. Palyginamojo bandymo atžvilgiu daviklio atskaitos reikšmė yra gera.
[0124] Šis bandymas yra palyginamasis bandymas, naudojant V produktą. Daviklio atskaitos reikšmės nėra.
[0125] Šis bandymas yra išradimo bandymas, atliktas naudojant pagal 1-o bandymo metodiką apdorotą V produktą, imant 1,2 masės % 1-me bandyme
[0126] naudoto agento. Palyginamojo bandymo atžvilgiu daviklio atskaitos reikšmė yra gera.
[0127] Šis bandymas yra palyginamasis bandymas, naudojant S produktą. Daviklio atskaitos reikšmės nėra.
[0128] šis bandymas yra išradimo bandymas, atliktas naudojant pagal 1-o bandymo metodiką apdorotą S produktą, imant 1,5 masės % 1-me bandyme naudoto agento. Palyginamojo bandymo atžvilgiu daviklio atskaitos reikšmė yra gera.

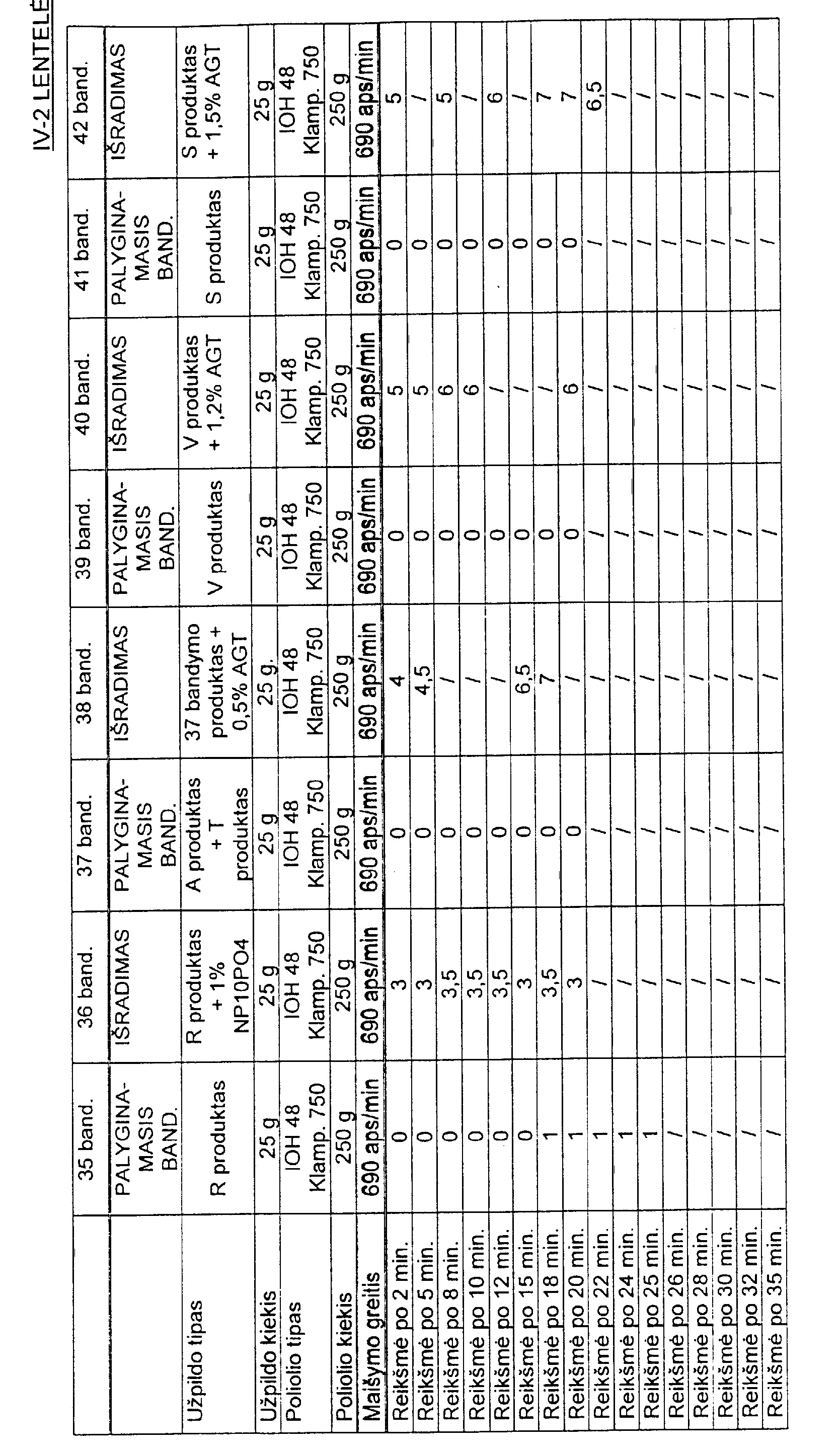

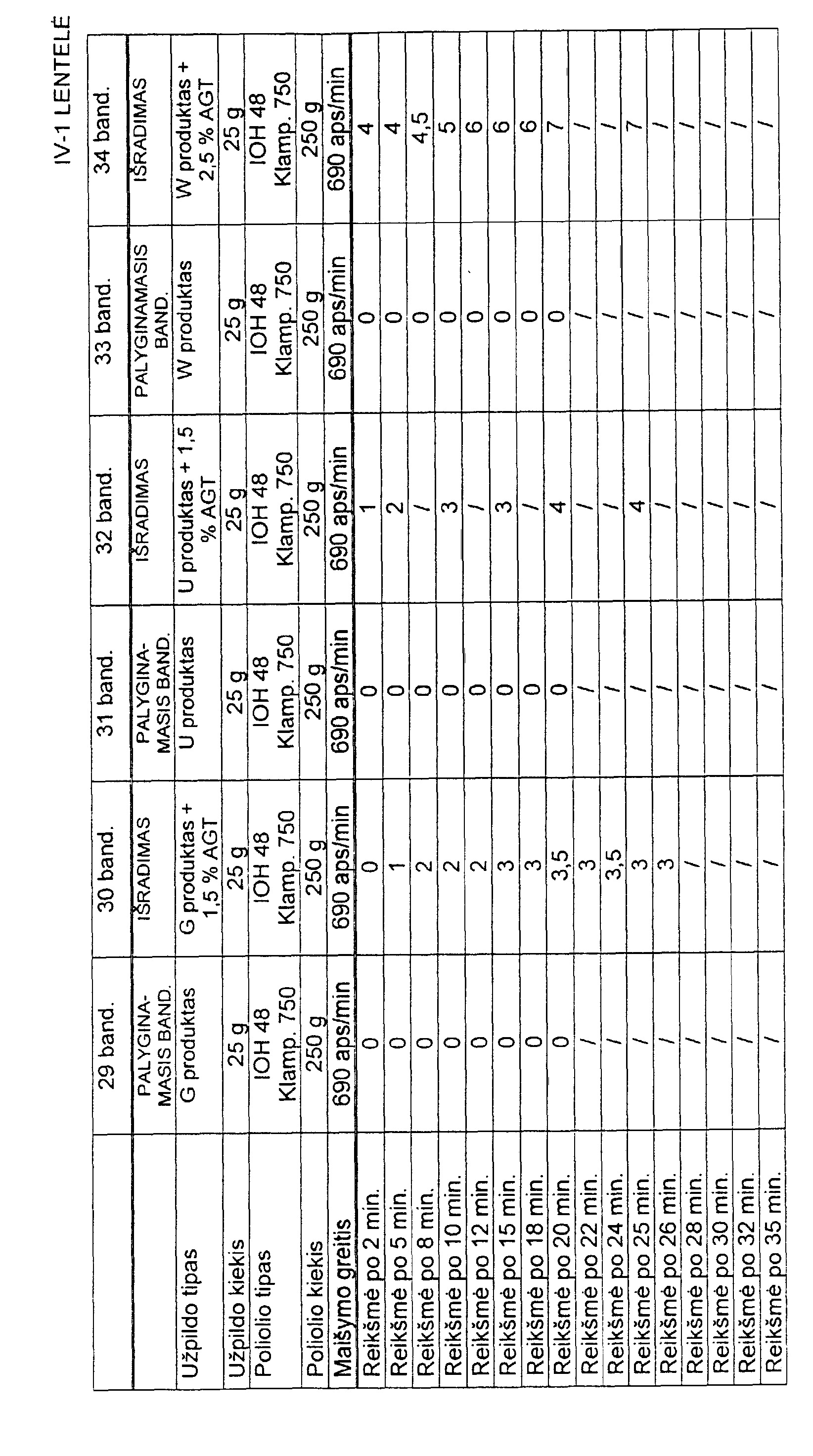

[0129] Rezultatai susumuoti toliau duodamose IV-1 ir IV-2 lentelėse.
[0130] Aukščiau duotos IV lentelės nagrinėjimas rodo, kad išradimo būdas duoda galimybę gauti įvairių mineralinių užpildų suspensijas poliolyje, kurios po 15 minučių yra homogeninės ir turi mažesnes nei 70 mikrometrų daleles.
[0131] Šis pavyzdys yra susijęs su mineralinių užpildų preliminarinių mišinių su polioliu pagaminimu, imant įvairius užpildo kiekius.
[0132] Šis bandymas iliustruoja išradimą ir jame užpildu naudojamas apdorotas pagal 1 bandymą A produktas, o polioliu - poliolis, kurio hidroksilo rodiklis yra lygus 48 mg/g, o klampumas yra lygus 700 mPa.s 20 °C temperatūroje, masių santykiu 60 % poliolio - 40 % kalcio karbonato.
[0133] Šis bandymas iliustruoja išradimą ir jame užpildu naudojamas apdorotas pagal 1 bandymą A produktas, o polioliu - poliolis, kurio hidroksilo rodiklis yra lygus 48 mg/g, o klampumas yra lygus 700 mPa.s 20 °C temperatūroje, masių santykiu 50 % poliolio - 50 % kalcio karbonato.
[0134] šis bandymas iliustruoja išradimą ir jame užpildu naudojamas apdorotas pagal 1 bandymą A produktas, o polioliu - poliolis, kurio hidroksilo rodiklis yra lygus 48 mg/g, o klampumas yra lygus 700 mPa.s 20 °C temperatūroje, masių santykiu 40 % poliolio - 60 % kalcio karbonato.
[0135] Šis bandymas iliustruoja išradimą ir jame užpildu naudojamas apdorotas pagal 1 bandymą A produktas, o polioliu - poliolis, kurio hidroksilo rodiklis yra
[0136] lygus 48 mg/g, o klampumas yra lygus 700 mPa.s 20 °C temperatūroje, masių santykiu 90 % poliolio -10 % kalcio karbonato.
[0137] Šis bandymas iliustruoja išradimą ir jame užpildu naudojamas 30 bandyme apdorotas kaolinas, o polioliu - poliolis, kurio hidroksilo rodiklis yra lygus 56 mg/g, o klampumas yra lygus 300 mPa.s 20 °C temperatūroje, masių santykiu 50 % poliolio - 50 % kaolino.

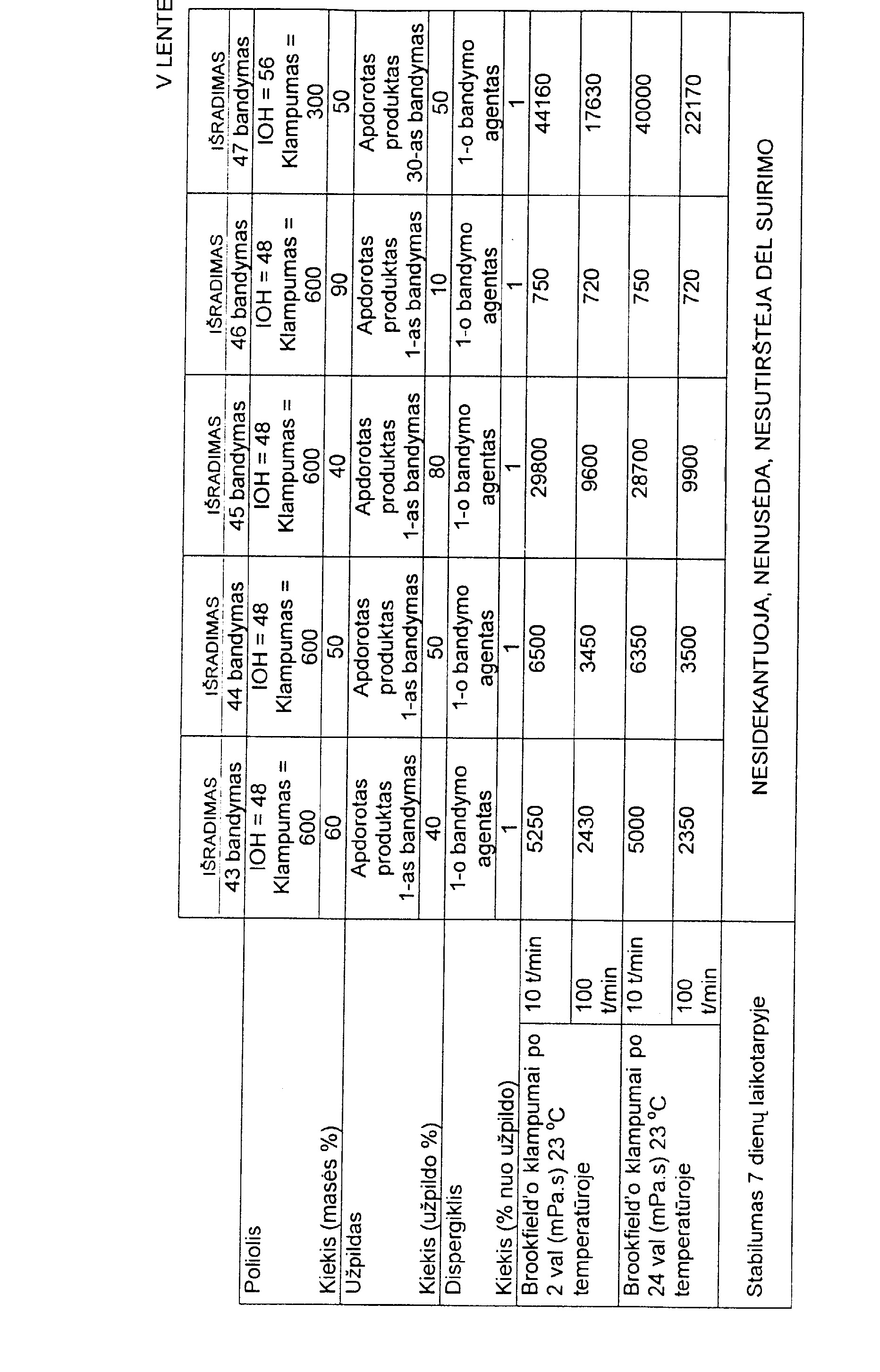

[0138] Rezultatai parodyti toliau duodamoje V lentelėje.
[0139] V lentelės nagrinėjimas rodo, kad yra galima gauti mineralinių užpildų suspensijas polioloiuose, kurios nesidekantuoja, nenusėda ir nesutirštėja dėl suirimo.
[0140] Šis pavyzdys iliustruoja PUR putų, kuriose yra apdorotų pagal šį išradimą užpildų, gavimą.
[0141] PUR putos yra gaminamos gerai žinomu būdu, naudojant apdoroto užpildo 3 pavyzdžio preliminarinį mišinį (44 bandymas, 50 % kalcio karbonato) įvairioms PUR putų tūrinėms masėms gauti ir imant įvairius kiekius šio išradimo užpildo.
[0142] Šiame bandyme laukiama tūrinė masė yra 25 kg/m3, užpildo kiekis yra 10 dalių skaičiuojant pagal poliolį.
[0143] Šiame bandyme laukiama tūrinė masė yra 35 kg/m3, užpildo kiekis yra 20 dalių, skaičiuojant pagal poliolį.
[0144] Šiame bandyme laukiama tūrinė masė yra 40 kg/m3, užpildo kiekis yra 5 dalys, skaičiuojant pagal poliolį.
[0145]

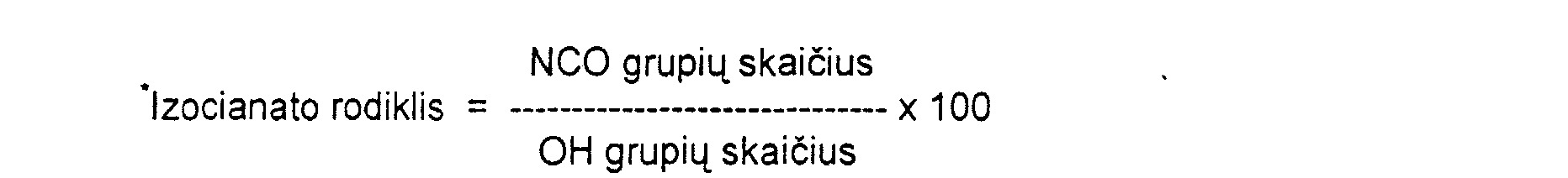

[0146] "Nusistojimo laikas = putų susidarymo pradžia = pasirodymo laikas 'Augimo laikas = Visas putųgaminimosi reakcijos laikas iki stabilizacijos

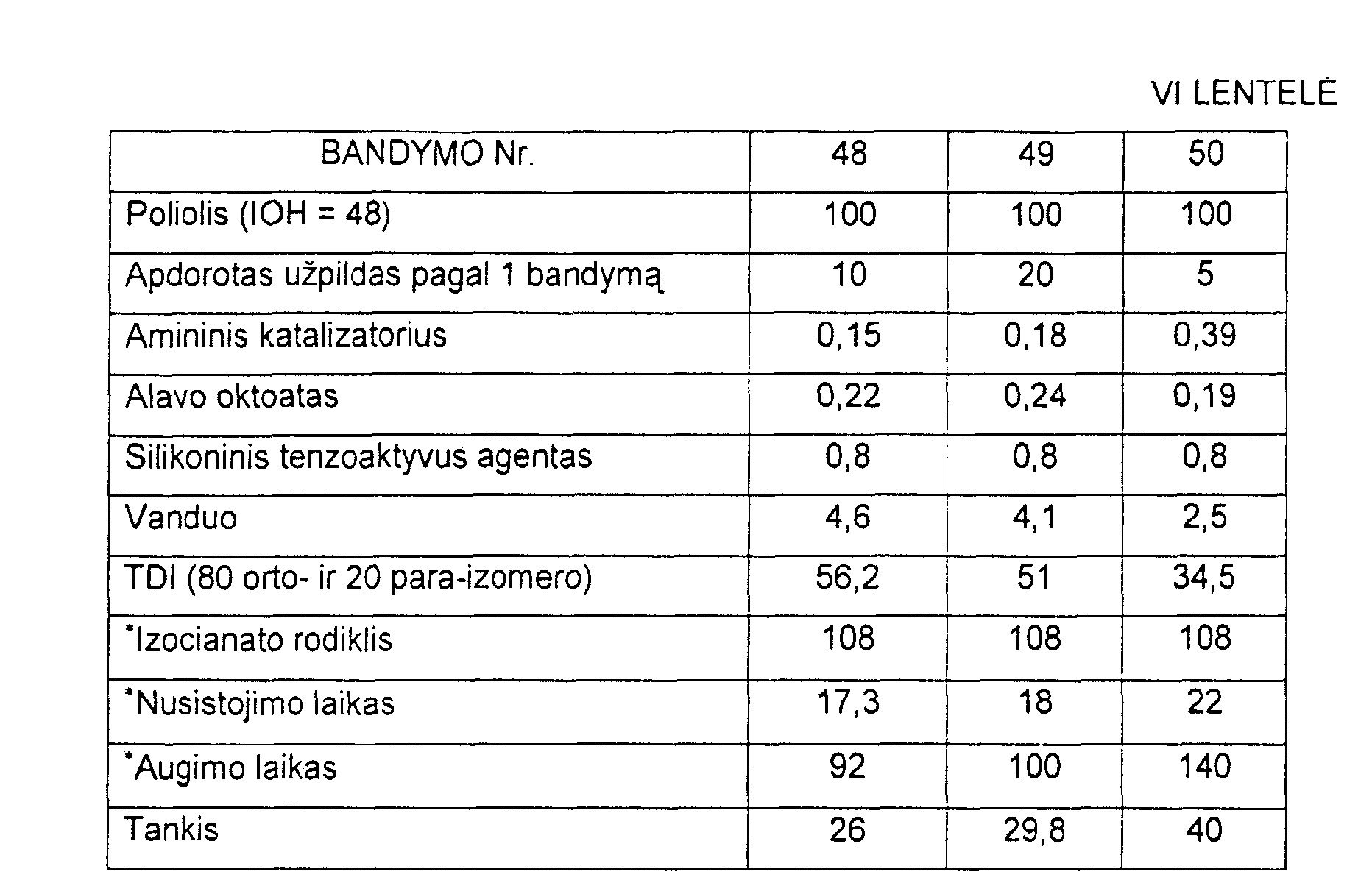

[0147] VI lentelės nagrinėjimas rodo, kad yra galima gauti PUR putas pagal šio išradimo susidedantį iš atskirų stadijų pagerintą būdą.
1. Mineralinių užpildų apdorojimo būdas, besiskiriantis tuo, kad šis užpildasa) yra apdorojamas bent vienu junginiu, kurio bendroji formulė (I):OHO-P-O-^.CVfY-Ok-R,0-( X- 0\,-( Y- 0į- R2kuriojeRi = arba H, arba aliklas nuo Cs iki C40, arba arilas, alkilarilas arba arilalkilas nuo C6 iki C40,R2 = arba alkilas nuo Cs iki C4o, arba arilas, alkilarilas arba arilalkilas nuo C6 iki C40,X = -CH2-CH2- arba -CH(CH3)-CH2-,arba -CH2-CH(CH3)-, arba -(CH2)5-CO-,Y = -CH2-CH2- arba -CH(CH3)-CH2-,arba -CH2-CH(CH3)-, arba -(CH2)5-CO-,kur X ir Y yra vienodi arba skirtingi,(m+n) kinta nuo 0 iki 60 (imtinai), o taip pat ir (p+q),kur 0 < m + n < 60 ir 0 < p + q < 60, kai X = Y = -CH2-CH2 ir kur (1 < m < 10 ir 1 < p < 10), ir (0 < n < 59 ir 0 < q < 59), kai X skiriasi nuo Y,b) pereina deagregacijos stadiją.
a) yra apdorojamas bent vienu junginiu, kurio bendroji formulė (I):OHO-P-O-^.CVfY-Ok-R,0-( X- 0\,-( Y- 0į- R2kuriojeRi = arba H, arba aliklas nuo Cs iki C40, arba arilas, alkilarilas arba arilalkilas nuo C6 iki C40,R2 = arba alkilas nuo Cs iki C4o, arba arilas, alkilarilas arba arilalkilas nuo C6 iki C40,X = -CH2-CH2- arba -CH(CH3)-CH2-,arba -CH2-CH(CH3)-, arba -(CH2)5-CO-,Y = -CH2-CH2- arba -CH(CH3)-CH2-,arba -CH2-CH(CH3)-, arba -(CH2)5-CO-,kur X ir Y yra vienodi arba skirtingi,(m+n) kinta nuo 0 iki 60 (imtinai), o taip pat ir (p+q),kur 0 < m + n < 60 ir 0 < p + q < 60, kai X = Y = -CH2-CH2 ir kur (1 < m < 10 ir 1 < p < 10), ir (0 < n < 59 ir 0 < q < 59), kai X skiriasi nuo Y,OHO-P-O-^.CVfY-Ok-R,0-( X- 0\,-( Y- 0į- R2kuriojeRi = arba H, arba aliklas nuo Cs iki C40, arba arilas, alkilarilas arba arilalkilas nuo C6 iki C40,R2 = arba alkilas nuo Cs iki C4o, arba arilas, alkilarilas arba arilalkilas nuo C6 iki C40,X = -CH2-CH2- arba -CH(CH3)-CH2-,arba -CH2-CH(CH3)-, arba -(CH2)5-CO-,Y = -CH2-CH2- arba -CH(CH3)-CH2-,arba -CH2-CH(CH3)-, arba -(CH2)5-CO-,kur X ir Y yra vienodi arba skirtingi,(m+n) kinta nuo 0 iki 60 (imtinai), o taip pat ir (p+q),kur 0 < m + n < 60 ir 0 < p + q < 60, kai X = Y = -CH2-CH2 ir kur (1 < m < 10 ir 1 < p < 10), ir (0 < n < 59 ir 0 < q < 59), kai X skiriasi nuo Y,0-( X- 0\,-( Y- 0į- R2kuriojeRi = arba H, arba aliklas nuo Cs iki C40, arba arilas, alkilarilas arba arilalkilas nuo C6 iki C40,R2 = arba alkilas nuo Cs iki C4o, arba arilas, alkilarilas arba arilalkilas nuo C6 iki C40,X = -CH2-CH2- arba -CH(CH3)-CH2-,arba -CH2-CH(CH3)-, arba -(CH2)5-CO-,Y = -CH2-CH2- arba -CH(CH3)-CH2-,arba -CH2-CH(CH3)-, arba -(CH2)5-CO-,kur X ir Y yra vienodi arba skirtingi,(m+n) kinta nuo 0 iki 60 (imtinai), o taip pat ir (p+q),kur 0 < m + n < 60 ir 0 < p + q < 60, kai X = Y = -CH2-CH2 ir kur (1 < m < 10 ir 1 < p < 10), ir (0 < n < 59 ir 0 < q < 59), kai X skiriasi nuo Y,(m+n) kinta nuo 0 iki 60 (imtinai), o taip pat ir (p+q),b) pereina deagregacijos stadiją.2. Mineralinių užpildų apdorojimo būdas pagal 1 punktą, besiskiriantis tuo, kad minėtas užpildas pereina dar ir selekcijos stadiją c), einančią po deagregacijos stadijos b).
3. Mineralinių užpildų apdorojimo būdas pagal 1 arba 2 punktą, besiskiriantis tuo, kad minėtas apdorojimo agentas yra šakotojo arba nešakotojo alifatinio alkoholio, turinčio nuo C8 iki C2o, fosfatas, kondensuotas su 0-12 etileno oksido grandžių.
4. Mineralinių užpildų apdorojimo būdas pagal 1 arba 2 punktą, besiskiriantis tuo, kad minėtas apdorojimo agentas yra mono- ir diesterių mišinys.
5. Mineralinių užpildų apdorojimo būdas pagal bet kurį iš 1 - 4 punktų, besiskiriantis tuo, kad minėtas apdorojimo agentas yra decilo alkoholio fosfato rūgšties mono- ir diesterių su 5 moliais etileno oksido mišinys.
6. Mineralinių užpildų apdorojimo būdas pagal 1 arba 2 punktą, besiskiriantis tuo, kad minėtas apdorojimo agentas yra tristirilfenolio fosfato rūgšties monoesteris, turintis 60 molių etileno oksido.
7. Mineralinių užpildų apdorojimo būdas pagal bet kurį iš 1 - 4 punktų, besiskiriantis tuo, kad minėtas apdorojimo agentas yra ketostearilo alkoholio fosfato rūgšties mono- ir diesterių mišinys.
8. Mineralinių užpildų apdorojimo būdas pagal 1 arba 2 punktą, besiskiriantis tuo, kad minėtas apdorojimo agentas yra nonilfenolio fosfato rūgšties mono- ir diesterių su 10 molių etileno oksido mišinys.
9. Mineralinių užpildų apdorojimo būdas pagal 1 arba 2 punktą besiskiriantis tuo, kad minėtą apdorojimą vykdo sausu arba drėgnu būdu.
10. Mineralinių užpildų apdorojimo būdas pagal bet kurį iš 1 - 9 punktų, besiskiriantis tuo, kad minėtą užpildą pasirenka iš: žemės šarminių metalų gamtinių arba sintetinių karbonatų, fosfatų ir sulfatų, cinko karbonato, mišriųjų kalcio ir magnio druskų dolomitų, kalkių, magnezijos, bario sulfato, kalcio sulfatų, magnio ir aliuminio hidroksidų, silicio oksido, volastonito, molių ir kitų aliumosilikatų, kaolinų, magnio silikatų, talko, žėručio, ištisinių arba sudaužytų stiklo rutuliukų, metalų oksidų, cinko oksido, geležies oksidų, titano oksido ir jų mišinių.
11. Mineralinių užpildų apdorojimo būdas pagal 10 punktą, besiskiriantis tuo, kad minėtą užpildą pasirenka iš: gamtinių kalcio karbonatų kaip antai kreidos, kalcito ir marmuro, nuosėdinio kalcio karbonato, dolomito, aliuminio arba magnio hidroksido, kaolino, talko, volastonito ir jų mišinių.
12. Tam tikro dalelių dydžio poliuretaninių putų gamybai skirtas mineralinis užpildas, apdorotas būdu, kuriame minėtas užpildas yra sumaišomas su bent dalimi poliuretaną duodančios reakcijos poliolio ir kuris duoda trumpesnį sumaišymo su polioliu ir kitais reagentais laiką, besiskiriantis tuo, kad jis a) yra apdorojamas bent vienu junginiu, kurio bendroji formulė (I):
13. Apdorotas mineralinis užpildas pagal 12 punktą, besiskiriantis tuo, kad minėtas apdorojimo agentas yra mono- ir diesterių mišinys.
14. Apdorotas mineralinis užpildas pagal 12 arba 13 punktą besiskiriantis tuo, kad minėtas apdorojimo agentas yra decilo alkoholio fosfato rūgšties mono- ir diesterių su 5 moliais etileno oksido mišinys.
15. Apdorotas mineralinis užpildas pagal 12 punktą, besiskiriantis tuo, kad minėtas apdorojimo agentas yra tristirilfenolio fosfato rūgšties monoesteris, turintis 60 molių etileno oksido.
16. Apdorotas mineralinis užpildas pagal 12 arba 13 punktą, besiskiriantis tuo, kad minėtas apdorojimo agentas yra ketostearilo alkoholio fosfato rūgšties mono- ir diesterių mišinys.
17. Apdorotas mineralinis užpildas pagal 12 arba 13 punktą, besiskiriantis tuo, kad minėtas apdorojimo agentas yra nonilfenolio fosfato rūgšties mono- ir diesterių su 10 molių etileno oksido mišinys.
18. Apdoroti mineraliniai užpildai pagal bet kurį iš 12-17 punktų, besiskiriantys tuo, kad minėtą užpildą pasirenka iš žemės šarminių metalų gamtinių arba sintetinių karbonatų, fosfatų ir sulfatų, cinko karbonato, mišriųjų kalcio ir magnio druskų, dolomitų, kalkių, magnezijos, bario sulfato, kalcio sulfatų, magnio ir aliuminio hidroksidų, silicio oksido, volastonito, molių ir kitų aliumosilikatų, kaolinų, magnio silikatų, talko, žėručio, ištisinių arba sudaužytų stiklo rutuliukų, metalų oksidų, cinko oksido, geležies oksidų, titano oksido ir jų mišinių.
19. Apdoroti mineraliniai užpildai pagal bet kurį iš 12-17 punktų, besiskiriantys tuo, kad minėtą užpildą pasirenka iš gamtinių kalcio karbonatų, kaip antai kreidos, kalcito ir marmuro, nuosėdinio kalcio karbonato, dolomito, aliuminio arba magnio hidroksido, kaolino, talko, volastonito ir jų mišinių.
20. Apdoroti mineraliniai užpildai pagal bet kurį iš 12 - 19 punktų, besiskiriantys tuo, kad jie yra sudaryti iš produktų, kurių dalelių vidutinis skersmuo yra tarp 0,1 ir 15 mikrometrų.
21. Apdoroti mineraliniai užpildai pagal bet kurį iš 12 - 19 punktų, besiskiriantys tuo, kad jie yra sudaryti iš produktų, kurių dalelių vidutinis skersmuo yra tarp 0,1 ir 10 mikrometrų.
22. Apdoroti mineraliniai užpildai pagal bet kurį iš 12 - 19 punktų, besiskiriantys tuo, kad jie yra sudaryti iš produktų, kurių dalelių vidutinis skersmuo yra tarp 0,3 ir 8 mikrometrų.
23. Apdoroti mineraliniai užpildai pagal bet kurį iš 12-22 punktų, besiskiriantys tuo, kad jie yra pasirinkti iš šių užpildų: marmuro, kurio dalelių vidutinis skersmuo yra 8 mikrometrai, magnio hidroksido, kurio dalelių vidutinis skersmuo yra tarp 1,4 ir 1,8 mikrometro, talko, kurio dalelių vidutinis skersmuo yra 2,5 mikrometro, dolomito, kurio dalelių vidutinis skersmuo yra 3 mikrometrai, aliuminio hidroksido, kurio dalelių vidutinis skersmuo yra 0,8 mikrometro, kaolino, kurio dalelių vidutinis skersmuo yra 0,5 mikrometro, nuosėdinio kalcio karbonato, kurio dalelių vidutinis skersmuo yra 0,30 mikrometro.
24. Apdoroti mineraliniai užpildai pagal bet kurį iš 12-23 punktų, besiskiriantys tuo, kad jie išlaiko savo hidrofiliškumą sumažėjant poliolio sugėrimui mažiausiai 15 %, geriau mažiausiai 20 %, skaičiuojant pagal neapdorotą mineralinį užpildą.
25. Mineralinių užpildų suspensijos polioliuose, besiskiriančios tuo, kad užpildu yra užpildas pagal bet kurį iš 12-24 punktų.
26. Mineralinių užpildų suspensijos polioliuose pagal 25 punktą, besi-skiriančios tuo, kad naudojami polioliai priklauso polieterių, poliesterių-polieterių ir poliesterių šeimoms, kur polieterių tipo polioliais yra propileno oksido prijungimo prie paprasto poliolio (glikolio, glicerolio, trimetilolpropano, sorbitolio) produktai, esant arba nesant etileno oksido, arba specialūs polieterių tipo polioliai (polieteriai aminų pagrindu, gauti prijungiant propileno oksidą arba, esant reikalui, etileno oksidą prie aminų, halogeninti polieteriai, priskiepyti poliesteriai, gaunami kopolimerizuojant stireną ir akrilonitrilą polieterio suspensijoje, o taip pat ir politetrametilenglikolis), poliesterių tipo polioliais yra polioliai, gaunami polikondensuojant polialkoholius su polirūgštimis arba jų anhidridais, tokiomis kaip dirūgštys (adipo, ftalio arba kitos), reaguojant joms su dioliais (etilenglikoliu, propilenglikoliu, butilenglikoliu arba kitais), trioliais (gliceroliu, trimetilolpropanu arba kitais) ir tetraoliais (pentaeritroliu arba kitais), vienais arba jų mišiniais, arba įvairūs hidroksilinti junginiai (hidroksilinti polibutadienai, priešpolimeriai su hidroksilintais galais, susidarantys reaguojant poliolio pertekliui su diizocianatu) bei paprasti polioliai (glicerolis), aminoalkoholiai, kurie naudojami mažais kiekiais su polieterių tipo polioliais arba poliesterių tipo polioliais.
27. Mineralinių užpildų suspensijos polioliuose pagal 25 arba 26 punktą, besiskiriančios tuo, kad jose yra kitų mineralinių ir/arba organinių produktų, tokių kaip katalizatoriai ir/arba antioksidantai.

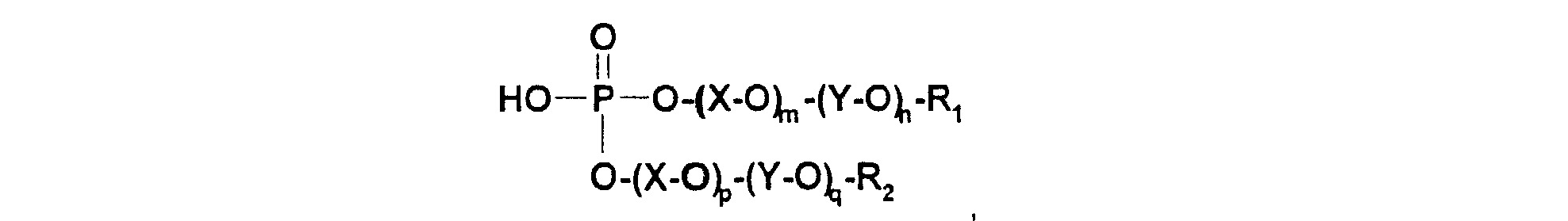

28. Mineralinių užpildų suspensijos polioliuose, skirtos minkštų, pusiau kietų ir kietų poliuretano putų gamybai, pagal bet kurį iš 25 - 27 punktų, besiski-riančios tuo, kad mineralinių medžiagų koncentracija pagal sausą medžiagą gali pasiekti 80 % pagal masę, tuo, kad jos nesidekantuoja, nenusėda ir nesutirštėja dėl suirimo laikant 7 dienas, t.y turi stabilų ir mažesnį nei neapdorotų mineralinių užpildų suspensijų stebimą Brookfield'o klampumą, ir tuo, kad jose yra nuo 0,5 % iki 3 masės %, skaičiuojant pagal mineralinio užpildo masę, bent vieno (I) bendrosios formulės apdorojimo agento.
29. Mineralinių užpildų preliminariniai mišiniai su polioliu, sumaišyti dalimis, pritaikytomis poliuretanų gamybai, konkrečiau poliuretano putų gamybai, kurioje putos gaunamos arba be papildomo putų sudarymo agento, arba naudojant papildomą putų sudarymo agentą, kaip antai metileno chloridą, acetoną arba C02, arba poliuretano kompozitų gamybai, besiskiriantys tuo, kad užpildai yra apdoroti būdu pagal bet kurį iš 1 - 11 punktų.
30. Mineralinių užpildų preliminariniai mišiniai su polioliu pagal 29 punktą besiskiriantys tuo, kad užpildu yra bet kuriame iš 12-22 punktų aprašytas užpildas, pasirinktas iš gamtinių kalcio karbonatų, kaip antai kreidos, kalcito ir marmuro, nuosėdinio kalcio karbonato, dolomito, aliuminio arba magnio hidroksidų, kaolino, talko, volastonito ir jų mišinių.
31. Mineralinio užpildo ir poliolio preliminarinių mišinių pagal 29 arba 30 punktą panaudojimas minkštų, pusiau kietų arba kietų poliuretano putų gamybai būdu, kuriame putos gaunamos arba be papildomo putų sudarymo agento, arba naudojant papildomą putų sudarymo agentą, kaip antai metileno chloridą acetoną arba C02, arba kitus, ir poliuretano kompozitų gamybai.
32. Mineralinio užpildo ir polioiio preliminarinių mišinių pagal 29 arba 30 punktą panaudojimas kompozicinų medžiagų su akyta arba neakyta poliuretano matrica gamybai.
33. Mineralinio užpildo ir polioiio preliminarinių mišinių panaudojimas pagal 32 punktą, besiskiriantis tuo, kad šios medžiagos yra augaliniais, stiklo arba kvarco, arba sintetiniais pluoštais, dažniausiai sukarpytais arba analogiškais pluoštais, sutvirtinti poliuretanai.
34. Mineralinio užpildo ir polioiio preliminarinių mišinių panaudojimas pagal 32 arba 33 punktą detalių automobilių pramonei, transporto (kelių arba geležinkelių) sektoriui srityje ir įvairaus pritaikymo pramoninių detalių srityje.
35. Minkštos, pusiau kietos arba kietos poliuretano putos, gautos būdu arba be papildomo putų sudarymo agento, arba naudojant papildomą putų sudarymo agentą, kaip antai metileno chloridą acetoną arba C02, arba kitus, besiski-riančios tuo, kad jose yra užpildo, apdoroto pagal bet kurį iš 12 - 24 punktų.
36. Akyti arba neakyti poliuretaniniai kompozitai, besiskiriantys tuo, kad juose yra užpildo, apdoroto pagal bet kurį iš 12 - 24 punktų.
37. Formuoti arba neformuoti gaminiai, besiskiriantys tuo, kad jie yra gauti iš putų ir poliuretano kompozitų pagal 35 arba 36 punktą.
