[LT] Išradimas priklauso džiovinimo technikai ir gali būti naudojamas įvairaus tipo džiovyklose.@Džiovinimo objektas veikiamas vienpolio vainikinio išlydžio elektriniu lauku. Apie drėgmės pasiskirstymą džiovinamame objekte sprendžiama pagal vieno iš technologinį procesą charakterizuojančių parametrų dydį, t.y. džiovinimo procesą kontroliuoja matuojant vainikinio išlydžio srovę, kurios kitimas parodo drėgmės migracijos dėsningumus viduje džiovinimo objekto.
[EN] The invention relates to drying enginering and can be used in various driers. A drying object is attacked by an electric field of unipolar arc discharge. Moisture distribution in the drying object is judged by the value of one of the parameters, which characterizes the technological process, i. e. the drying process is controlled by measuring the current of the arc discharge, the change of which shows regularities of the moisture migrating inside of the drying object.
[0001] Išradimas priklauso džiovinimo technikos sričiai, džiovinimo proceso kontrolės pagal džiovinimo objekto drėgnumą technikai ir gali būti naudojamas jvairaus tipo džiovyklose.
[0002] Artimiausias siūlomam yra džiovinimo proceso kontrolės būdas, kuriame apie drėgmės pasiskirstymą džiovinamame objekte sprendžia pagal vieno iš technologinį procesą charakterizuojančių parametrų dydj, t.y. matuoja iš džiovinimo kameros išeinančio džiovinimo agento temperatūros kitimo greitį ir, siekiant padidinti kontrolės tikslumą, temperatūrą matuoja laisvos drėgmės išgarinimo periode ir surištos drėgmės išgarinimo periode. Temperatūros kitimo greičiai palyginami ir pagal rezultatus fiksuojama surištos drėgmės išgarinimo periodo pradžia [TSRS aut.l. Nr.1204902, kl. F 26 B 25/22, paskelb. 1986.01.05. Nr.2].
[0003] Šio džiovinimo proceso kontrolės būdo trūkumas yra tai, kad jis tikslus tik džiovinant poringus kūnus. Džiovinant koloidinius poringus kūnus (grūdai), periodo, prie kurio grūdų temperatūra pastovi, praktiškai nėra; t.y. išeinančio džiovinimo agento temperatūra nuolatos kinta. Dėl to, pagal atidirbusio džiovinimo agento temperatūrą sunku tiksliai nustatyti laisvos drėgmės išgarinimo periodo trukmę.
[0004] Išradimo tikslas- padidinti birių produktų džiovinimo proceso kontrolės tikslumą.
[0005] Tikslas pasiekiamas džiovinimo proceso kontrolės būde, kuriame apie drėgmės pasiskirstymą džiovinamame objekte sprendžia pagal vieno iš technologinį procesą charakterizuojančių parametrų dydį, kai papildomai džiovinimo objektą veikia vienpolio vainikinio išlydžio elektrinis laukas, o džiovinimo procesą kontroliuoja, matuojant išlydžio srovę, kurios kitimas parodo drėgmės migracijos dėsningumus viduj sėklos.

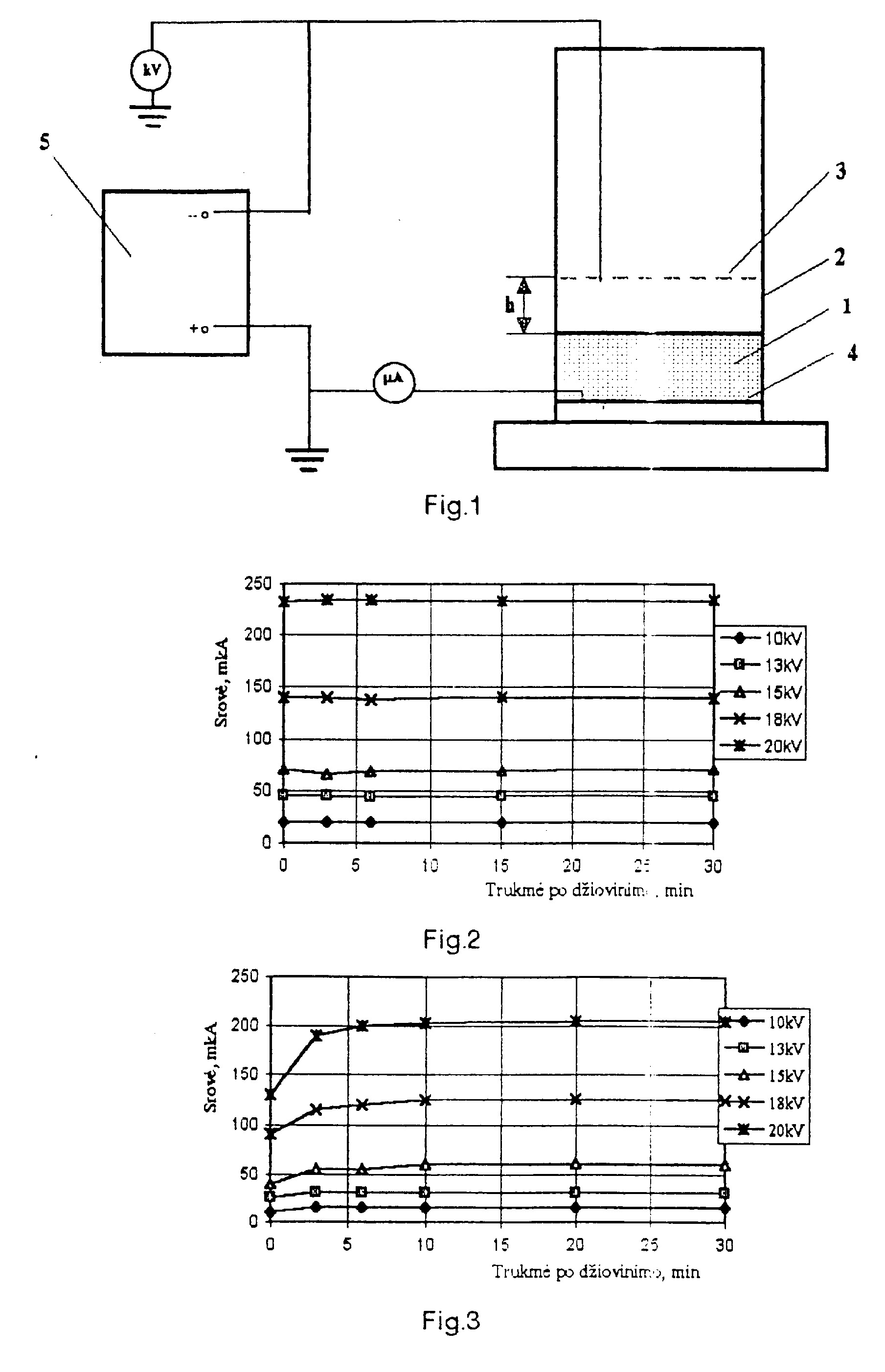

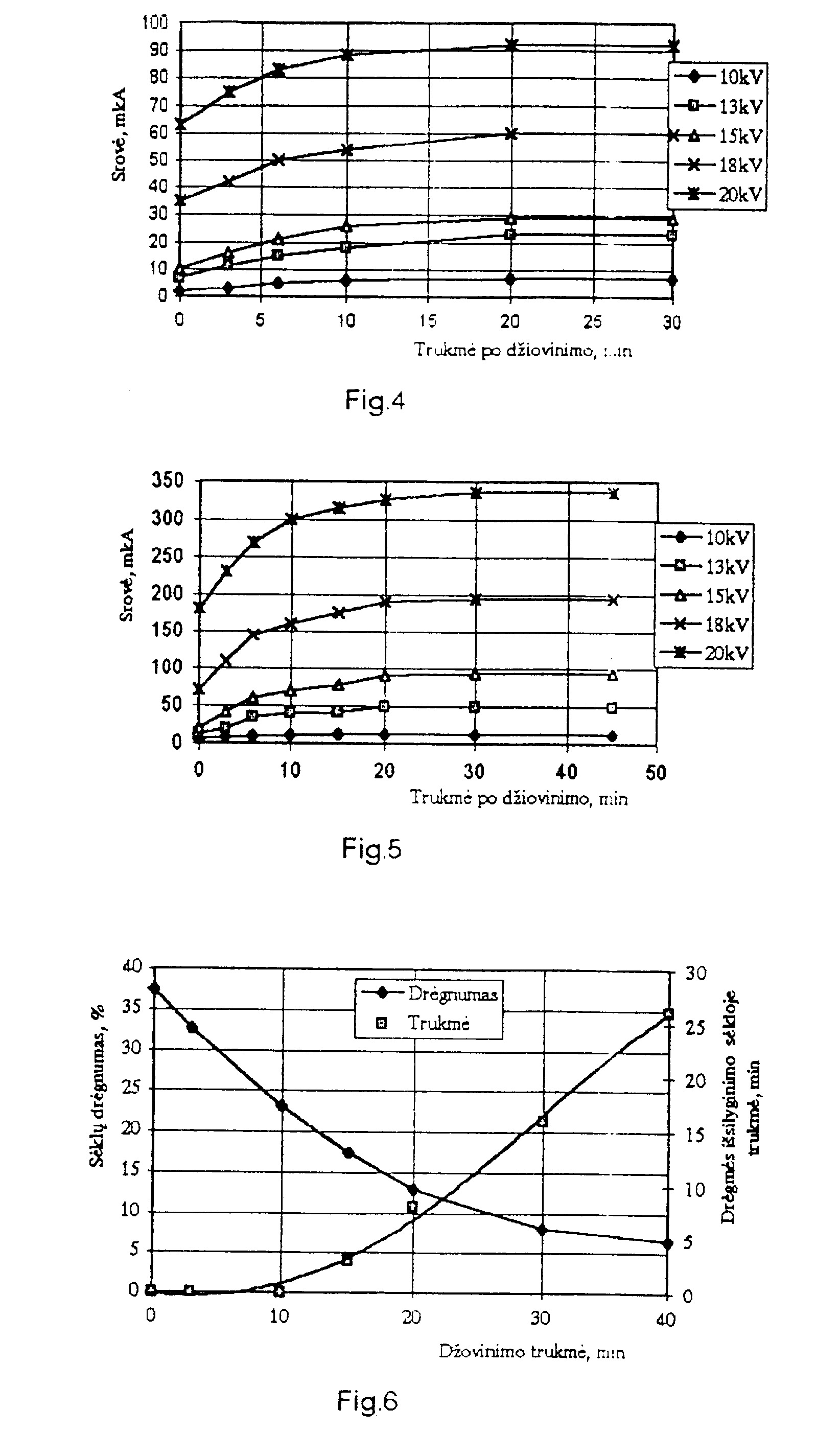

[0006] Fig. 1 pateikta prietaiso, skirto vainikinio išlydžio srovei per sėklas matuoti, schema. Fig. 2 pateikta per rapsus tekančios srovės kitimas, laikant 10 min padžiovintas sėklas. Fig. 3 pateikta per rapsus tekančios srovės kitimas, laikant 20 min padžiovintas sėklas. Fig. 4 pateikta per tekančios srovės kitimas, laikant 30 min padžiovintas sėklas. Fig. 5 pateikta per rapsus tekančios srovės kitimas, laikant 40 min padžiovintas sėklas. Fig. 6 pateikta rapsų sėklų drėgnumas ir drėgmės išsilyginimo sėkloje trukmė džiovinimo proceso eigoje.
[0007] Džiovinimo proceso kontrolės būdas, kuriame džiovinimo objektą veikia vienpolio vainikinio išlydžio elektrinis laukas, o apie drėgmės pasiskirstymą džiovinamame objekte sprendžia pagal vieno iš technologinj procesą charakterizuojančių parametrų dydj, t.y. džiovinimo procesą kontroliuoja matuojant išlydžio srovę, kurios kitimas parodo drėgmės migracijos dėsningumus viduj sėklos.
[0008] Siūlomas džiovinimo proceso kontrolės būdas gali būti realizuotas, džiovinamus produktus 1 (Fig.1) veikiant vienpoliu vainikinio išlydžio elektriniu lauku [Bepemarvm M.fl OcHOBbi 3ne«Tp0-ra30flHHaMMKM flncnepcHbix cucTeM.- M.:3Heprnfl,1974, ct. 478 BepemarnH M.n. KopoHHbM pa3p*vi b annapaTax sneKTpoHHo - uohoh TexHonon/in. - M.: 3HeproaTOMH3flaT, 1985, ct.155]. J vairi ais džiovinimo proceso laikotarpiais paimama produktų iš džiovyklos ir supilama j specialią dėžutę 2, kur jie veikiami elektriniu lauku. Dėžutės šonai pagaminti iš izoliacinės medžiagos. Elektrinj lauką sukuria h atstumu virš sėklų pakabintas koronuojantis elektrodas 3. Jis kartu su metaline plokštele 4, esančia po sėklų sluoksniu, prijungtas prie aukštos įtampos šaltinio 5 pagal (Fig.1) pateiktą schemą. Koronuojantis elektrodas pagamintas iš lygiagrečiai (15 mm atstumu) ištemptų 0,1 mm skersmens nichromo vielų. Laikant padžiovintus produktus (pvz., grūdus) šiame {renginyje, matuojama vainikinio išlydžio per grūdų sluoksnj srovė. Srovės kitimas atitinka grūdo varžos kitimą. O varžos kitimas atitinka drėgmės migracijos dėsningumus viduj grūdo. Nes, padžiovinus grūdus tam tikrą laiko tarpą, grūdų paviršiaus drėgnumas tampa mažesnis nei vidinių jo sluoksnių, t.y. grūde atsiranda drėgmės gradientas. Drėgmė pradeda migruoti iš vidinių grūdo sluoksnių j paviršių: vyksta drėgmės išsilyginimas grūde. Kintant grūdo atskirų dalių drėgnumui, kartu kis ir grūdo varža. Kai išsilygins drėgme grūde tarp paviršiaus ir vidinių sluoksnių, grūdo paviršiaus drėgme nekis, kartu nekis ir jo varža. Todėl, matuojant per grūdus, paimtus iš džiovyklos tam tikrais džiovinimo periodais, tekančios išlydžio sroves kitimą, kartu nustatome laisvos drėgmės garinimo periodo pabaigą bei drėgmės migracijos greitį viduj grūdo. Pagal tai optimizuojami džiovinimo proceso režimai. Konkretus siūlomo džiovinimo proceso kontrolės pavyzdys yra rapsų sėklų džiovinimo proceso kontrolė kunkuliuojančio sluoksnio džiovykloj pagal drėgmės migraciją viduj sėklos. Džiovinimo režimai: džiovinimo agento temperatūra 50°C, greitis 1,2 m/s, rapsų sėklų sluoksnio aukštis 200 mm. įvairiais džiovinimo periodais iš džiovyklos paimama sėklų ir 20 mm aukščio sluoksniu supilama j dėžutę (Fig. 1). Čia matuojamas per sėklas tekančios vainikinio išlydžio srovės kitimas, pagal kurį nustatome laisvos drėgmės garinimo periodo pabaigą bei drėgmės išsilyginimo sėkloje trukmę skirtingais džiovinimo laikotarpiais. Per sėklas, padžiovintas 10, 20, 30, 40 min, tekančios srovės kitimas pateikta (Fig.2-5). Padžiovinus sėklas 10 min, srovė nekinta, t.y. drėgmės gradiento sėkloje praktiškai nėra. Padžiovinus sėklas 20 min, drėgmė sėkloje išsilygina per 7 min, o padžiovinus 40 min - per 26 min. Per drėgmės išsilyginimo sėkloje taškus išvedus sklandžią kreivę, (Fig.6) gauname, kad džiovinamose sėklose atsiranda drėgmės gradientas padžiovinus jas daugiau kaip 10 min, esant sėklų drėgnumui 23%.
[0009] Šio džiovinimo proceso kontrolės būdo privalumai prieš kitus: 1) tiksliau
[0010] ■yra nustatomas laisvos drėgmės išgarinimo iš koloidinių kūnų periodas. Todėl geriau panaudojamas džiovinimo agento džiovinimo potencialas ir sumažinamos energijos sąnaudos džiovinimui; 2 ) tiksliau nustatoma drėgmės išsilyginimo grūde trukmė, todėl padidėja cikliškos džiovyklos našumas.
Džiovinimo proceso kontrolės būdas, kuriame apie drėgmės pasiskirstymą džiovinamame objekte sprendžia pagal vieną iš technologinj procesą charakterizuojančių parametrų dydj,besiskiriantis tuo, kad džiovinimo objektą veikia vienpolio vainikinio išlydžio elektrinis laukas, o džiovinimo procesą kontroliuoja,matuojant išlydžio srovę, kurios kitimas parodo drėgmės migracijos dėsningumus viduj sėklos.
Džiovinimo proceso kontrolės būdas, kuriame apie drėgmės pasiskirstymą džiovinamame objekte sprendžia pagal vieną iš technologinj procesą charakterizuojančių parametrų dydj,besiskiriantis tuo, kad džiovinimo objektą veikia vienpolio vainikinio išlydžio elektrinis laukas, o džiovinimo procesą kontroliuoja,matuojant išlydžio srovę, kurios kitimas parodo drėgmės migracijos dėsningumus viduj sėklos.
