[LT] Kapotinės medienos džiovinimo mechanizmas taikomas įrengimų gamybai, kurie gali būti panaudojami mokslinių tyrimų laboratorijose arba praktikoje medienos džiovinimui, transportavimui į presą ir kt.@Išradimo tikslas - padidinti kapotinės medienos džiovinimo intensyvumą.@Kapotinės medienos mechanizmas sudarytas iš pagrindo (1), prie kurio pritvirtintos dvi atramos (2, 3), reguliuojančios pasvirimo kampą varžtais (6, 7). Džiovinimo kamerą (10) sudaro dvi dalys: I - medienos (11) padavimo zona ir II - džiovinimo zona, uždaroma sklende (13). Džiovinimo zonos II viršutinis ir apatinis išoriniai paviršiai padengti pjezojuostomis (14, 15), kurių paviršiai pakaitomis prijungti prie elektros lauko skirtingo ženklo polių.
[EN] An apparatus for drying unsound wood is used for device manufacture and can be applied to dry wood, to transport wood for pressing and so on. The purpose of the invention is to increase an intensity of drying unsound wood. The apparatus for drying unsound wood is comprised of a base (1) on which two supports are fixed regulating an angle of leaning by bolts (6, 7). A drying chamber (10) is comprised of two parts: I - a zona of providing wood and II - a zona of drying which is closed by a damper (13). The bottom and upper external surfaces of the drying zona II are coated by piezobands (14, 15) the surfaces of which are fixed to the different poles of electrical field alternately.
[0001] Kapotinės medienos džiovinimo mechanizmas taikomas prietaisų gamybai, kuris gali "būti panaudojamas mokslinių tyrimų laboratorijose arba praktikoje kapotinės medienos džiovinimui, transportavimui ir kt.
[0002] Žinomas medienos džiovinimo būdas, panaudojant iš-centrinės jėgos lauka, ir elektromagnetus, taikomas medienai džiovinti (TSRS a.l. Nr.819533, TPK F25 B 3/24, 1981).
[0003] Aprašyta konstrukcija taikoma ištisinei medienai džiovinti. Jos negalima pritaikyti kapotinės medienos džiovinimui dėl atvirumo džiovinimo zonoje.
[0004] Žinomas prototipas sudarytas iš kameros, kurioje pa-talpintos šildomos plokštelės sujungtos su vibratoriumi ir išdėstytos betarpiškai susiliečiant su sklandžio pa-viršiumi, kuriame kiaurymės sudarytos plyšių pavidalo api-menčių šilumos keitiklio plokštelių projekcijas ant sklan-džio paviršiaus (TSKS a.l. Nr. 775558, TPKįF26B3/22, 17/12, 1980).
[0005] Prototipo trūkumas yra tai, kad tinka džiovinti tik drėgnas birias medžiagas su mažu frakcinės sudėties skir-tumu.
[0006] Išradimo tikslas - padidinti kapotinės medienos džiovinimo intensyvumą.
[0007] Tikslas pasiekiamas tuo, kad kapotinės medienos džiovinimo mechanizmas, susidedantis iš pagrindo, kameros, dviejų atramų, spyruoklių ir pjezoelementų džiovini-mo zonoje - viršutinis ir apatinis džiovinimo kameros iš-oriniai paviršiai padengti pjezojuostomis, karių pavir-šiai pakaitomis prijungti prie elektros lauko skirtingo ženklo polių. Tarpuose tarp pjezojuostų pritvirtinti atraminiai įdėklai, prie kurių pritvirtintas pjezoelementą dengiantis paviršius su spyruoklėmis, pritvirtintomis prie atramą. Džiovinimo zonos kameros pasvirimo kampas regu-liuojamas.
[0008] Išradimo esmė yra ta, kad viršutinis ir apatinis džiovinimo zonos išoriniai paviršiai iškloti pjezojuostomis, kurių paviršiai pakaitomis prijungti prie elektros lauko skirtingo ženklo polių, todėl kapotinė mediena džiovinama vibruojant iš viršaus ir iš apačios, susidaro smūginės ir šiluminės bėgančios bangos per visą džiovinimo zoną, dėl to didesni medienos gabaliukai transportavimo metu pasiekia horizontalią padėtį ir prie išėjimo iš džiovinimo zonos galima taikyti medienos presavimą. Reguliuojant džiovinimo zonos pasvirimo kampą, nustatomas medienos byrėjimo kampas bei džiovi-nimo ir transportavimo laikas.

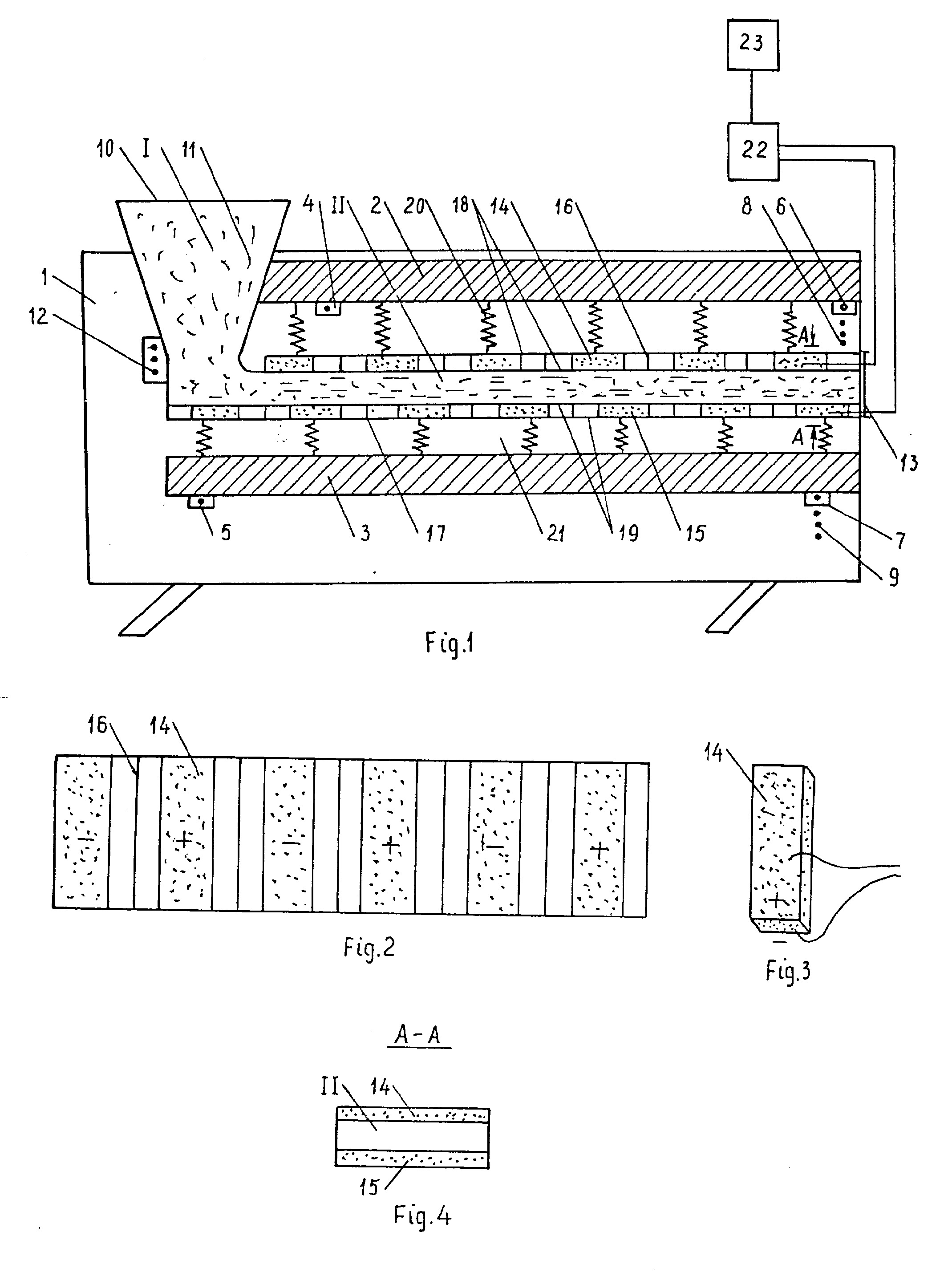

[0009] Bendras schematinis medienos džiovinimo mechanizmas pavaizduotas fig. 1. Fig. 2 pavaizduotas pjezojuos-tų išsidėstymas viršutiniame bei apatiniame džiovinimo kameros išoriniame paviršiuje. Fig. 3 pavaizduotas pje-zoelemento priešingų paviršių prijungimas prie išorinio nuolatinės srovės elektros lauko. Fig. 4 džiovinimo kameros bendras pjūvio vaizdas.
[0010] Kapotinės medienos džiovinimo mechanizmą sudaro pagrindas 1, prie kurio pritvirtintos dvi atramos 2,3 lai s-vai slankiojančiais varžtais 4,5 ir reguliuojamais pasvirimo kampą varžtais 6,7, kuriais perkeliama į kiaurynes 8,9. Džiovinimo kamerą 10 sudaro dvi dalys: I - medienos 11 padavimo zona pritvirtinta varžtais 12 prie pagrindo I ir II - džiovinimo zona uždaroma sklende 13. Džiovini-mo zonos II viršutinis ir apatinis išoriniai paviršiai padengti pjezojuostomis 14,15 , kurių paviršiai pakaitomis prijungti prie elektros lauko skirtingo ženklo po-lių., o tarp jų atraminiai įdėklai 16,17 , prie kurių pritvirtinti pjezojuostas 14,15 dengiantys paviršiai 18,19 ir spyruoklėmis 20,21 pritvirtinti prie atramų 2, 3- Pjezojuostos 14,15 per valdymo bloką 22 jungiamos su maitinimo šaltiniu 23•
[0011] Kapotinės medienos džiovinimo mechanizmas dirba aprašomu būdu. Varžtais 6,7 panaudojant kiaurymes 8,9 nustatomas džiovinimo kameros 10, džiovinimo zonos II pasvirimo kampas, kuriuo nustatomas džiovinimo zonoje II medienos 11 džiovinimo laikas ir džiovintos medienos 11 išbyrėjimo kampas. Valdymo pultu 22 paduodama elektros srovė, kuri prijungta iš abiejų, pusių (Fig.3) į. pjezojuostas. Elektros srovės įtampos dydžių nustatomas virpesių dažnis. Pjezojuostose 14, esančiose viršu-tiniame džiovinimo zonos išoriniame paviršiuje virpesių dažnio ribos siekia 10-30 Hz, o pjezojuostose 15, esan-čiose apatiniame džiovinimo zonos išoriniame paviršiuje virpesių dažnio ribos yra 20-25kHz. Kadangi pjezojuostos 14,15 džiovinimo zonoje II išdėstytos pakaitomis, kurių paviršiai prijungti prie elektros lauko skirtingo ženklo polių (Fig. 2) ir paveikus elektros srovei pradeda vib-ruoti dėl to džiovinimo zonoje II susidaro smūginės,o jų pasekoje šiluminės bėgančios bangos, vyksta džiovini-mas. Į kameros zoną II patekę medienos gabaliukai 11 iš vertikalios padėties orientuojami transportuojant į ho-rizontalią padėtį. Transportavimo greitis priklauso nuo džiovinimo zonos II pasvirimo kampo. Norint medieną 11 daugiau padžiovinti vibruojama džiovinimo zona II užda-rius sklendę 13 ilgesnį laiką.
1. Kapotinės medienos džiovinimo mechanizmas, kurį sudaro pagrindas, kamera, dvejos atramos, spyruoklės ir p jezoelementai, besiskiriantis tuo, kad džiovinimo zonoje viršutinis ir apatinis džiovinimo kameros išoriniai paviršiai padengti p j e z 03 uostomis , kurių, paviršiai pakaitomis prijungti prie elektros lauko skirtingo ženklo polių, tarpuose tarp pjezojuostų pritvirtinti atraminiai įdėklai, prie kurių pritvirtintas pjezojuostas dengiantis paviršius su spyruoklėmis^ pritvirtintomis prie atramų.
2. Kapotinės medienos džiovinimo mechanizmas pagal 1 punktą, besiskiriantis tuo, kad džiovi-nimo zonos kamera turi reguliuojamą pasvirimo kampą.
3. Kapotinės medienos džiovinimo mechanizmas pagal 1 punktą, besiskiriantis tuo, kad viršu-tiniame džiovinimo zonos išoriniame paviršiuje vibroele-mentų vibravimo dažnių ribos siekia 10+30 Hz, o apatiniame džiovinimo zonos išoriniame paviršiuje vibroele-mentų vibravimo dažnių ribos yra 20+25 kHz.
