[LT] Nelinijinis spyruoklinis elastomerinis atramos elementas turi vientisą trapecijos skerspjūvio formos korpusą, suformuotą iš tamprios elastomerinės medžiagos, turintį pagrindą ir laikiklį. Tarp jų įrengtos bei prie jų prijungtos nusidriekiančios radialine kryptimi atraminės briaunos išlaiko laikiklį per atstumą nuo pagrindo. Atramos elementas gali būti suformuotas kaip svyravimų strypo įvorė, kurioje pagrindas ir laikiklis turi vamzdines dalis, išlaikomas vienoje ašyje radialinėmis stipinų pavidalo atraminėmis briaunomis.
[EN] A non-linear spring responsive elastomeric support member has a unitary body formed from resilient elastomeric material, a trapezoidal cross-sectional configuration, and base and carrier portions. Radially extending support ribs integrally connected to the base portion and to the carrier portion extend therebetween and support the carrier portion in spaced relation to the base portion. The support member may be formed as a sway bar bushing wherein the base portion and the carrier portions of the bushing comprise tubular members supported in coaxial relation to each other by radial spoke-like support ribs.
[0001] Išradimas skirtas gaminio atramos elementams, konkrečiau - patobulintiems elastomeriniams atramos elementams, skirtiems išlaikyti apkrovą ir valdyti apkrovos judėjimą priklausomai nuo jj veikiančių smūginių jėgų.
[0002] Iki dabar naudojami įvairios konstrukcijos atramos elementai, skirti suteikti atramą apkrovai ir valdyti jos judėjimą. Jų pavyzdžiai aprašyti EP0531193, EP0564837, US 4660767, DE19500192 patentuose. Kuomet transporto priemonę ar jrenginj, turinčius svyravimų strypą, paveikia santykinai lengvas smūgis, gali būti panaudotas svyravimų strypo atramos elementas ar jvorė, kurie suteikia linijinj poslinkį, atsakant j smūgį. Tačiau kuomet susiduriama su dideliais smūgiais, kaip, pavyzdžiui, smūgiai, kuriuos gauna transporto priemonių, priimančių ir transportuojančių sunkius, akmenų ar rūdos krovinius, konteinerių svyravimų strypas, yra reikalinga jvorė, kuri žymia dalimi absorbuotų energiją, atsakant j dideles smūgines apkrovas.

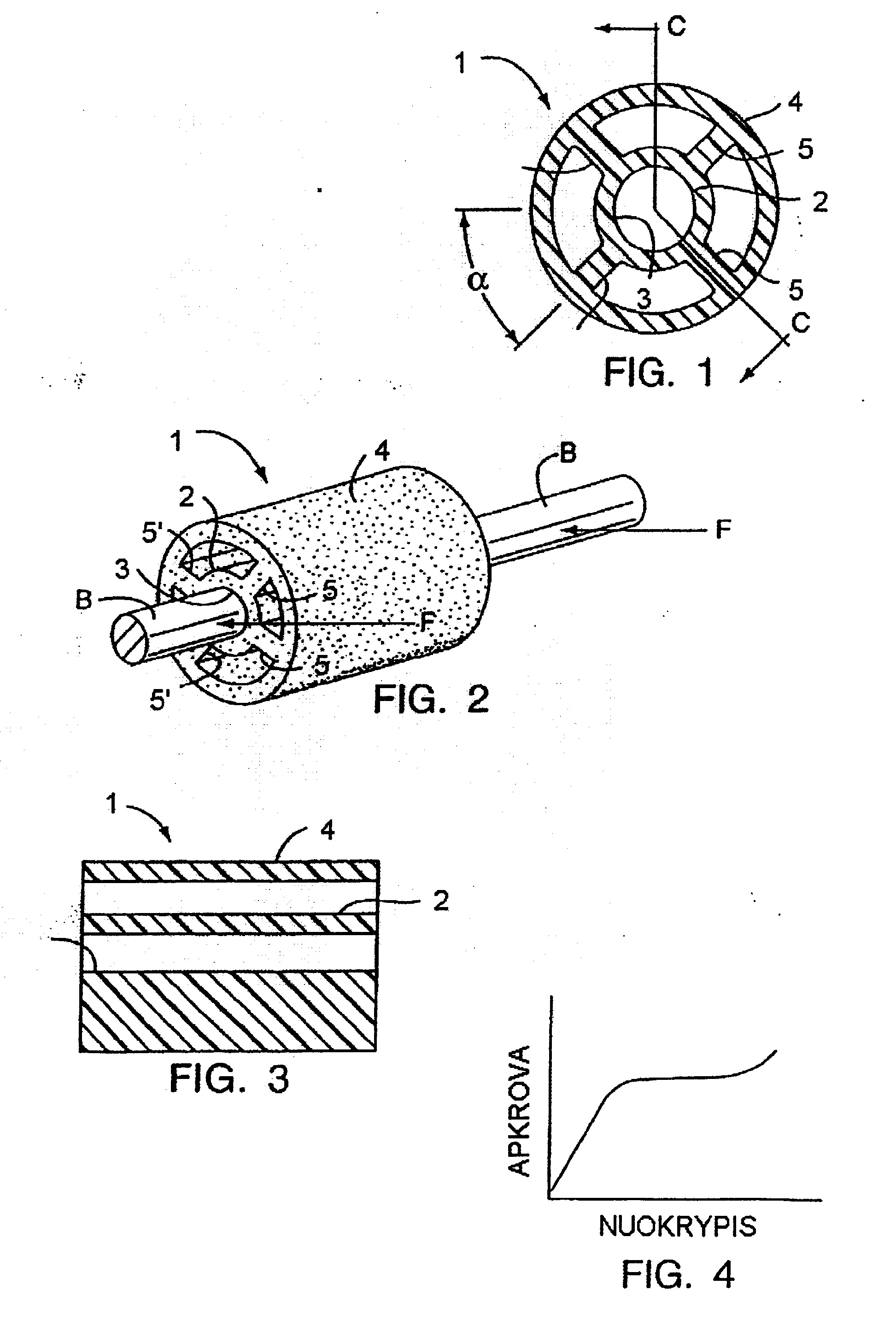

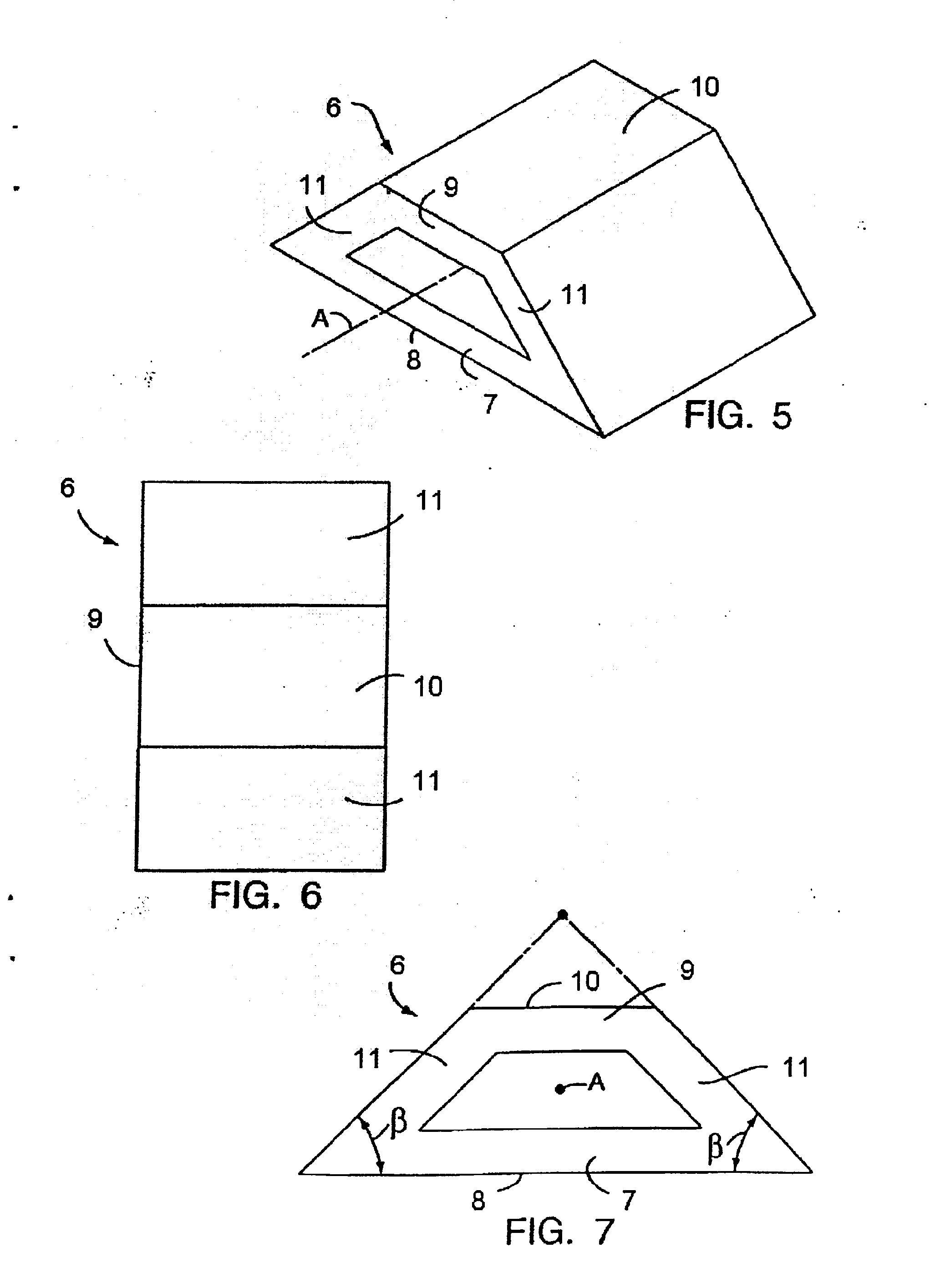

[0003] Dėl to pagrindinis šio išradimo tikslas yra pateikti nelinijinj spyruoklini elastomerinį atramos elementą, kuris leidžia neproporcingai didelius apkrovos poslinkius, siekiant geriau absorbuoti energiją, atsakant j dideles smūgines apkrovas.
[0004] Pagal šj išradimą nelinijinis spyruoklinis atramos elementas turi pagrindą, laikiklj ir daugybę atraminių briaunų, suformuotų iš tamprios elastomerinės medžiagos ir išdėstytų kampu apie bendrą ašį. Atraminės briaunos nusidriekia radialiai tarp laikiklio ir pagrindo ir sujungia juos, išlaikydamos laikiklį ant pagrindo tarp pagrindo ir bendros ašies. Pagal konkretesnį išradimo įgyvendinimo variantą atraminis elementas turi nelinijinę spyruoklinę svyravimų strypo įvorę, pagamintą iš tamprios elastomerinės medžiagos ir turinčios pailgą išilgine kryptimi vidinę vamzdinę dalį ar laikiklj, sudarantį praeinančią ašine kryptimi kiaurymę, kuri skirta priimti ir laikyti viduje dalį svyravimų strypo. Pailgas įvorės pagrindas ar išorinė dalis yra palaikoma radialiai išorėn vidinės dalies ar laikiklio atžvilgiu nusidriekiančiomis atraminėmis briaunomis, išdėstytomis kampu apie kiaurymės ašį ir prijungtomis prie bei nusidriekiančiomis tarp vidinės dalies ir išorinės dalies. Atraminės briaunos išlaiko vidinę dalį nukreiptą radialiai vidun išorinės dalies atžvilgiu tarp išorinės dalies ir kiaurymės ašies.
[0005] Fig.1 yra šio išradimo skersinio pjūvio per nelinijinę spyruoklinę svyravimų strypo jvorę vaizdas; Fig.2 yra fig.1 pavaizduotos jvorės perspektyvinis vaizdas, iliustruojantis jos pritaikymą; Fig.3 yra pjūvio per fig.1 liniją C-C vaizdas; Fig.4 yra svyravimų strypo jvorės, parodytos fig.2, nuokrypio priklausomybės nuo apkrovos diagrama; Fig.5 yra šio išradimo perspektyvinis kito nelinijinio spyruoklinio atramos elemento vaizdas; Fig.6 yra atramos elemento, pavaizduoto fig.5, vaizdas iš viršaus; Fig.7 yra padidintas atramos elemento, pavaizduoto fig.5, vaizdas iš galo.
[0006] Kaip matyti fig.1 ir 2, šio išradimo nelinijinis spyruoklinis atramos elementas ar svyravimų strypo jvorė yra pažymėta skaitmeniu 1. Pavaizduotoji svyravimų strypo jvorė 1 iš esmės turi vientisą korpusą, išlietą ar kitaip suformuotą iš tamprios elastomerinės medžiagos, tokios kaip gumos junginys, ir turint] pailgą ašine kryptimi vidinę vamzdinę dalj ar laikiklj 2, kuris turi kiaurymę 3, nusidriekiančią pro jj ašine kryptimi, skirtą priimti ir laikyti jos viduje dalj svyravimų strypo. Jvorė 1 dar turi pailgą išorinę dalj ar pagrindą 4. Daugybė radialiai nusidriekiančių atraminių briaunų 5, 5', išdėstytų kampu apie kiaurymės 3 ašj, yra sujungtos išvien su ir nusidriekia tarp vidinės dalies 2 ir išorinės dalies 4, išlaikydamos vidinę dalj 2 radialiai nukreiptą vidun išorinės dalies atžvilgiu, kaip tai yra parodyta.
[0007] Aptariant svyravimų strypo jvorę detaliau, reikia pažymėti, kad optimaliausiu atveju iliustruotoji jvorė 1 yra pagaminta iš vienodo storio elastomerinės medžiagos. Vidinė ir išorinė dalys 2 ir 4 turi paprastai cilindrines vamzdines dalis, išlaikomas vienoje ašyje briaunomis ar stipinais 5, 5', kurie yra išdėstyti kampu apie bendrą ašj, sutampančią su kiaurymės 3 centrine ašimi. Paprastai kiaurymė taip pat yra cilindrinė tam, kad galėtų priimti ir išlaikyti papildomą svyravimų strypo cilindrinę dalį, pavaizduotą fig.2 ir pažymėta raide B.
[0008] Geriausiu konstrukciniu atveju svyravimų strypo įvorė 1 turi keturias vienodu kampu išdėstytas ir nukreiptas radialiai briaunas ar stipinus 5, 5'. Optimaliu atveju, kaip tai parodyta brėžiniuose, vidinė dalis ar laikiklis 2 ir išorinė dalis ar pagrindas 4 yra iš esmės to paties ilgio, vidinė dalis 2 yra visiškai patalpinta jvorės 1 išorinės dalies viduje. Briaunos 5, 5' yra prijungtos prie vidinių
[0009] Tipinis jvorės 1 pritaikymas pavaizduotas fig.2. Atraminis pagrindas 4 yra fiksuotai pritvirtintas brėžinyje neparodyto įrenginio dalies atžvilgiu, siekiant išlaikyti ir valdyti svyravimų strypo B asocijuotos dalies, prijungtos prie aukščiau minėto įrenginio kitos dalies, judėjimą. Optimaliu atveju, kaip tai iliustruojama brėžinyje, svyravimų strypas B yra įrengtas įrenginyje taip, kad galėtų judėti kryptimi, pažymėta rodyklėmis F, atsakant j įrenginiu sukeliamą smūgio jėgą. Optimali įvorės 1 konstrukcija ir jos sumontavimas yra tokie, kad svyravimų strypo judesys neišeina iš esmės iš cilindrinės įvorės skersinės plokštumos, t.y. plokštumos, kuri kerta kampus tarp vienodu kampu išdėstytų stipinų diametraliai priešingose svyravimų strypo įvorės pusėse, ribų. Fig.2 stipinai vienoje įvorės pusėje yra pažymėti skaitmenimis 5, kai, tuo tarpu, stipinai diametraliai priešingose pusėse yra pažymėti skaitmenimis 5'. Optimalus kampas tarp stipino ir strypo judėjimo krypties fig.1 pažymėtas a ir sudaro 45°.
[0010] Kuomet neparodytą įrenginį veikia smūgio jėga, kuri priverčia svyravimų strypą B judėti rodyklių F (fig.2) kryptimi, stipinus 5' veikia suspaudimo jėga, o stipinus 5 - tempimo jėga. Savaime aišku, kad pasikeis kampinis santykis tarp stipinų. Šis kampinio santykio tarp stipinų pasikeitimas iššaukia nelinijinį spyruoklinį poveikį įvorės viduje, veikiant svyravimų strypui B, maži smūgiai iššaukia mažus strypo postūmius, kai, tuo tarpu, dideli smūgiai iššaukia neproporcingai didelius strypo postūmius ir didesnį energijos absorbavimą. Susidariusio neproporcingo strypo nuokrypio priklausomybė nuo didelės smūginės apkrovos grafiškai pavaizduotas fig.4.
[0011] Toliau fig.5-7 pavaizduotas kitas šio išradimo nelinijinis spyruoklinis atramos elementas, pažymėtas skaitmeniu 6. Pavaizduotasis atramos elementas 6 turi vientisą elastomerinj korpusą, suformuotą iš gumos junginio ir turintį vienodą storj bei trapecijos formos skerspjūvj. Kaip matyti iš brėžinių, atramos elementas 6 turi paprastai stačiakampi pagrindą 7, kuris sudaro nukreiptą žemyn atramos paviršių 8. Atramos elementas dar turi laikiklį 9, sudarantį viršun nukreiptą atramos paviršių 10, ir porą atraminių briaunų 11, išdėstytų kampu apie bendrą ašį, pažymėtą raide A, sujungtų išvien su ir nusidriekiančių radialiai tarp pagrindo 7 ir laikiklio 9, išlaikančių laikiklį ant pagrindo 7 tarp pagrindo ir bendros ašies A, parodytos fig.5 ir 7. Briaunos 11 sudaro lygius kampus su pagrindu 7. Optimaliausiame konstrukcijos variante kiekvienas pagrindo kampas, fig.7 pažymėtas p, lygus 45°.
[0012] Pavaizduotasis atramos elementas 6 gali suteikti atramą tokiai apkrovai kaip brėžinyje neparodytas gaminys ar įrenginys, sumontuotas atraminiame paviršiuje 10, arba gali būti panaudotas kartu su kitais atramos elementais ar pan. kaip apkrovos atramos konstrukcija.
[0013] Atramos elementas 6 yra pritaikytas iššaukti nelinijinę spyruoklinę reakciją j smūgio jėgą, veikiančią į pagrindą 7, ir absorbuoti energiją, atsakant į dideles smūgines apkrovas, Ši reakcija grafiškai pavaizduota fig.4.
1. Nelinijinis spyruoklinis atramos elementas, turintis tamprų korpusą, besiskiriantis tuo, kad turi pagrindą, laikikli ir daugybę atraminių briaunų, suformuotų iš tamprios elastomerinės medžiagos ir išdėstytų kampu apie bendrą aš]T nusidriekiančių radialiai tarp pagrindo ir laikiklio ir sujungiančių pagrindą ir laikiklj, išlaikančių laikiklj ant pagrindo tarp pagrindo ir bendros ašies.
2. Nelinijinis spyruoklinis atramos elementas pagal 1 punktą, besiskiriantis tuo, kad minėta elastomerinė medžiaga turi gumos junginj.
3. Nelinijinis spyruoklinis atramos elementas pagal 2 punktą, besiskiriantis tuo, kad atramos elementas yra vientisas elementas, visiškai suformuotas iš minėto gumos junginio.
4. Nelinijinis spyruoklinis atramos elementas pagal 3 punktą, besiskiriantis tuo, kad atramos elementai yra prijungti prie laikiklio ir išlaiko laikiklj per visą jo ilgj.
5. Nelinijinis spyruoklinis atramos elementas pagal 3 punktą, besiskiriantis tuo, kad minėtas vientisas atramos elementas yra iš esmės vienodo storio.
6. Nelinijinis spyruoklinis atramos elementas pagal 1 punktą, besiskiriantis tuo, kad pagrindas turi pirmąjj vamzdinj elementą, o laikiklis turi antrąjį vamzdinj elementą, patalpintą pirmojo vamzdinio elemento viduje.
7. Nelinijinis spyruoklinis atramos elementas pagal 6 punktą, besiskiriantis tuo, kad minėtas atramos elementas turi mažiausiai tris atramines briaunas.
8. Nelinijinis spyruoklinis atramos elementas pagal 7 punktą, besiskiriantis tuo,- kad minėtos atraminės briaunos išlaiko antrąjį vamzdinj elementą vienoje ašyje su pirmuoju vamzdiniu elementu.
9. Nelinijinis spyruoklinis atramos elementas pagal 7 punktą,besiskiriantis tuo, kad minėtos atraminės briaunos yra išdėstytos 'vienodu kampu apie bendrą ašj.
10. Nelinijinis spyruoklinis atramos elementas pagal 8 punktą, besiskiriantis tuo, kad minėtas atramos elementas turi keturias atramines briaunas.
11. Nelinijinis spyruoklinis atramos elementas pagal 1 punktą, besiskiriantis tuo, kad minėtas pagrindas ir minėtas laikiklis turi iš esmės plokštuminius elementus.
12. Nelinijinis spyruoklinis atramos elementas pagal 11 punktą, besiskiriantis tuo, kad minėtos atraminės briaunos išlaiko laikiklj iš esmės lygiagrečiai pagrindui.
13. Nelinijinis spyruoklinis atramos elementas pagal 11 punktą, besiskiriantis tuo, kad minėto atramos elemento skerspjūvis yra paprastai trapecijos formos.
14. Nelinijinis svyravimų strypo spyruoklinis atramos elementas, turintis tamprų korpusą, besiskiriantis tuo, kad turi vientisą jvorę, suformuotą iš vienodo storio elastomerinės medžiagos, turinčią pailgą ašine kryptimi vidinę vamzdinę dalj, sudarančią kiaurymę, nusidriekiančią ašine kryptimi, skirtą priimti ir išlaikyti papildomą svyravimų strypo dalj, minėta jvorė turi pailgą ašine kryptimi išorinę vamzdinę dalj ir keturias išdėstytas radialiai ir kampu viena nuo kitos atramines briaunas, išvien prijungtas prie ir nusidriekiančias tarp minėtos vidinės dalies ir minėtos išorinės dalies bei išlaikančias vidinę dalj per visą jos ilgj minėtos vidinės dalies viduje.
15. Nelinijinis svyravimų strypo spyruoklinis atramos elementas pagal-14 punktą, besiskiriantis tuo, kad minėta elastomerinė medžiaga turi gumos junginj.
16. Nelinijinis svyravimų strypo spyruoklinis atramos elementas pagal 14 punktą, besiskiriantis tuo, kad minėtos atraminės briaunos išlaiko minėtą vidinę dalj vienoje ašyje su išorine dalimi.
17. Nelinijinis svyravimų strypo spyruoklinis atramos elementas pagal 15 punktą, besiskiriantis tuo, kad minėtos atraminės briaunos yra atskirtos viena nuo kitos vienodu kampu.
18. Nelinijinis svyravimų strypo spyruoklinis atramos elementas, turintis tamprų korpusą, besiskiriantis tuo, kad turi vienodo storio ir paprastai trapecijos skerspjūvio formos vientisą korpusą, suformuotą iš gumos junginio, minėtas korpusas turi pagrindą, sudarantį iš esmės plokščią, nukreiptą žemyn atraminj paviršių, laikiklį, sudarant] iš esmės plokščią, nukreiptą aukštyn atraminj paviršių, ir porą atraminių briaunų, išdėstytųkampu apie bendrą ašj ir prijungtų prie ir nusidriekiančių radialiai tarp minėto pagrindo ir minėto laikiklio bei išlaikančių minėtą laikiklį ant pagrindo tarp minėto pagrindo ir bendros ašies.
19. Nelinijinis svyravimų strypo spyruoklinis atramos elementas pagal 17 punktą, besiskiriantis tuo, kad minėtos atraminės briaunos sudaro lygius kampus su pagrindu.
20. Nelinijinis svyravimų strypo spyruoklinis atramos elementas pagal 18 punktą, besiskiriantis tuo, kad kiekvienas kampas lygus 45°.
