[LT] Išradimas priklauso šiluminės technikos sričiai. Skysčio šildymo sistema skirta skysčiui, pavyzdžiui, vandeniui šildyti, panaudojant saulės spinduliuojamą energiją.@Ši sistema yra nauja tuo, kad jos sudėtyje esantis rezervuaras yra horizontalaus cilindro pavidalo su anga jo šoniniame paviršiuje, sutampančia su to paviršiaus sudaromąja. Rezervuaras sublokuotas su viršutine absorberio dalimi taip, kad per minėrą angą susisiekia absorberio ir rezervuaro vidinių ertmių viršutinės dalys, o jų apatinės dalys sujungtos atskiru kanalu. Absorberio ertmė ir su ja susisiekiantys kanalai gali būti atskirtinuo vartojimui skirto šildomo skysčio talpų, pagrindiniame rezervuare sumontuojant mažesnį panašios formos rezervuarą. Tokią skysčio šildymo sistemą galima naudoti ir žiemą. @Visa sistema sumontuotaant stovo su galimybe pasukti ją apie horizontalią ir vertikalią ašį ir tokiu būdu orientuoti į saulę absorberio paviršių, padengtą skaidria danga.
[EN] The invention relates to thermal equipment. A system for heating of liquid can be used for heating of liquid, eg. for heating of a water by utilization of the solar energy. A reservoir in that system is like a horizontal cylinder with a lock in a side plain. The lock coincides with a generatriz of this plain. The reservoir is blocked with an upper part of an absorber because the upper parts of inner cavities of the absorber and the reservoir adjoins by that lock. Lower parts of the absorber and the reservoir are connected by a separate canal. The cavity of the absorber and adjoinsable canals can be separated from capacities of the heated liquid. The smaller similar reservoir is disposed in the basic reservoir. The system ffor heating of liquid can be used in the winter. Whole system is disposed on the stand. The system can be revolved on its horizontal and vertical axis and the plain of the absorber which is covered by clear coat can be oriented to the sun.
[0001] Technikos sritis, kuriai skiriamas išradimas Išradimas priklauso šiluminės technikos sričiai Technikos lygis
[0002] Žinomos skysčio, pavyzdžiui, vandens šildymo sistemos, kuriose naudojama saulės spinduliavimo energija. Tokiose sistemose montuojami saulės kolektoriai su šilumą sugeriančiais įrenginiais, vadinamais absorberiais. kurie iš saulės spindulių pusės padengiami skaidria danga, praleidžiančia saulės spindulius, o iš kitų pusių izoliuojami šilumą blogai praleidžiančiomis medžiagomis. Absorberiai vamzdžiais sujungiami su šildomojo skysčio rezervuarais, kurie gali būti aukščiau arba žemiau absorberių. Jei rezervuaras yra aukščiau absorberio, tai šildomas skystis savitaka cirkuliuoja sistemos kanalais ir, įšilęs, kaupiasi viršutinėje rezervuaro dalyje, išstumdamas iš jo apačios neįšilusį skystį į absorberio ertmę. Kai rezervuaras yra žemiau absorberio arba vienodame aukštyje su juo, skysčio priverstinei cirkuliacijai naudojamas siurblys.
[0003] Tokios šildymo sistemos aprašytos įvairiuose šaltiniuose, pavyzdžiui, V. Suksterio, R. Kiverio knygoje "Saulės energijos panaudojimo galimybės Lietuvoje"", Vilnius, 1996, JSBN9986 - 510X, o taip pat B. Kavolėlio knygoje "Savos gamybos saulės kolektoriai vandeniui šildyti'", "Milga", Raudondvaris, 1996, JSBN9986-732-00-X.
[0004] Žinomos sistemos, nors atskirais atvejais naudojamos, nėra labai paplitusios. Jos turi esminį trūkumą, nes, kai rezervuaras atskirtas nuo absorberio ir sujungtas su juo vamzdžiais, sistema yra griozdiška, o šilumos perdavimo procesas apsunkintas, dėl ko neišvengiami žymūs šilumos nuostoliai.
[0005] Išradimo esmė
[0006] Pareikštas išradimas - tai skysčio, pavydžiui, vandens šildymo sistema, kurioje šiluminė energija gaunama iš saulės skleidžiamo spinduliavimo. Ši sistema nuo tokios pat paskirties žinomų skysčio šildymo sistemų skiriasi tuo, kad joje absorberis ir skysčio šildymo rezervuaras sudaro vieną visumą ir nėra atskirti vienas nuo kito. Rezervuoras daromas horizontalaus cilindro pavidalo, kurio šoniniame paviršiuje yra anga, sutampanti su to paviršiaus sudaromąja. Ties ta anga rezervuaras sujungtas su viršutine absorberio dalimi taip, kad per ją absorberio vidinė ertmė susisiekia su rezervuaro vidine dalimi. Absorberio ir rezervuaro apatinės dalys tarpusavyje sujungtos atskiru kanalu. Visos šildomos sistemos dalys padengtos šiluminės izoliacijos sluoksniu ir sumontuotos ant stovo su galimybe nepriklausomai pasisukti apie dvi ašis: vertikaliąją ir horizontaliąją. Minėtame rezervuare sumontavus mažesnį panašios formos rezervuarą, absorberio ir naudojimui skirto šildomo skysčio ertmės atskiriamos viena nuo kitos, o tai sudaro galimybę siūlomą skysčio šildymo sistemą naudoti ir žiemos metu.

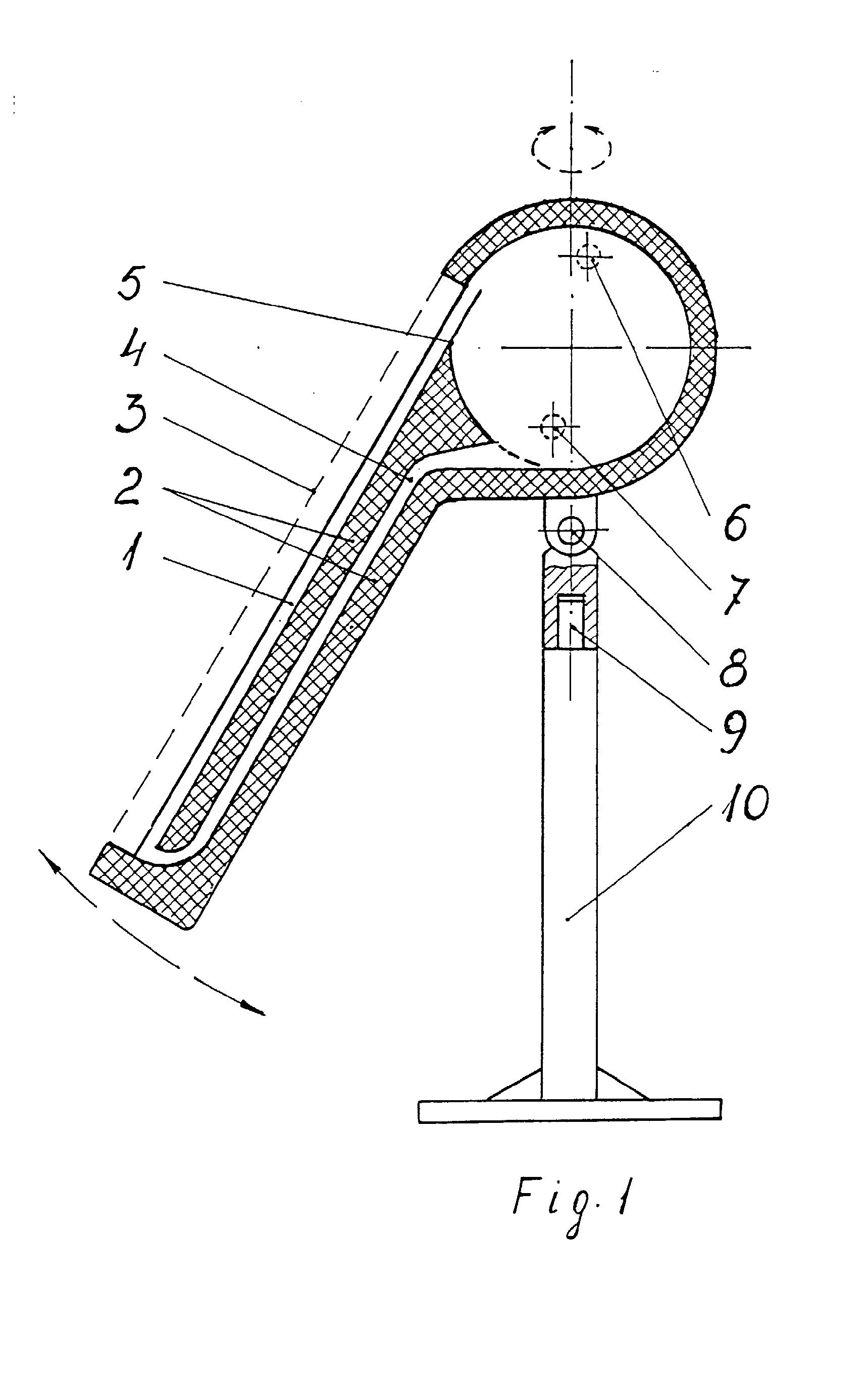

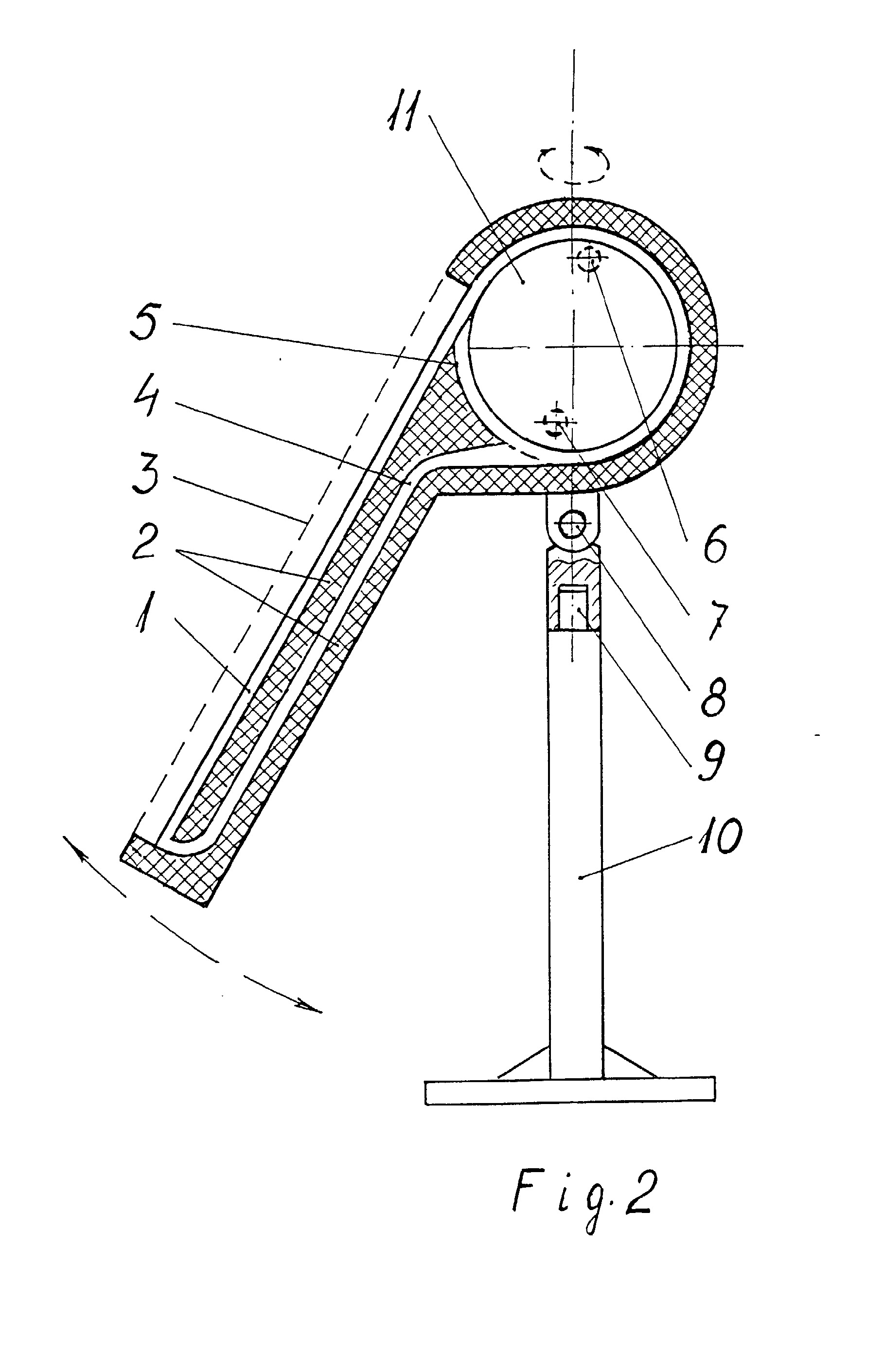

[0007] Siūloma sistema pavaizduota schemose, pateiktose fig. 1 ir fig. 2. Abejose figūrose 1 - absorberis, 2 - šiluminė izoliacija, 3 - skaidri absorberio danga, pavyzdžiui, stiklas, 4 - kanalas, jungiantis apatines rezervuaro ir absorberio ertmių dalis. 5 - rezervuaras šildomam skvsčiui, 6 - anga Įšilusiam skysčiui išleisti, 7 - anga šaltam skysčiui į rezervuarą tiekti, 8 - horizontali sistemos pasukimo ašis, 9 - vertikali sistemos pasukimo ašis, 10 - sistemos stovas. Angos 6 ir 7 yra skirtinguose rezervuaro 5 galuose. Fig. 2 skaičiumi 11 pažymėtas papildomas rezervuaras naudojimui skirtam šildomam skysčiui.
[0008] Rezervuaro 5 vidinė ertmė sujungta su Įprastiniu skysčio plėtimosi indu ir apsauginiu slėgio vožtuvu, kurie fig. 1 ir fig. 2 neparodyti.
[0009] Prieš pradedant naudoti sistemą, pavaizduotą fig. 1, jos dalių vidinės ertmės - absorberis 1. kanalas 4 ir rezervuaras 5 užpildomi šildymui skirtu skysčiu. Absorberio 1 paviršius su skaidria danga 3 atsukamas statmenai saulės spinduliams, pasukant sistemą apie ašis 8 ir 9. Saulei besisukant dangaus skliautu, sistemos padėtis jos pasukimu apie ašis 8 ir 9 taip pat koreguojama, siekiant, kad absorberio 1 paviršius būtų statmenas saulės spinduliams.
[0010] Laikui bėgant, absorberyje 1 esantis skystis Įšyla, dėl to jo tankis sumažėja ir jis kyla į viršų, pro viršutini absorberio galą patekdamas į viršutinę rezervuaro 5 dalį. Taip rezervuare susidarantis skysčio perteklius kanalu 4 iš jo išstumiamas į apatinę absorberio 1 dalį. Palaipsniui rezervuaro 5 viršutinėje dalyje šilto skysčio kaupiasi vis daugiau, kol visas jo tūris užsipildo sušildytu (įkaitusiu) skysčiu. Norint tą sušildytą skystį panaudoti, į rezervuarą 5 pro angą 7 paduodamas šaltas skystis, kuris įšilusį išstumia pro angą 6.
[0011] Prieš pradedant naudoti sistemą, pateiktą fig. 2. absorberio 1 ertmė ir su ja susisiekiančios kitos ertmės užpildomos skystu šilumos perdavimo agentu, pavyzdžiui, automobilių variklių aušinimo skysčiu ar vandeniu, o rezervuaras 1 1 užpildomas naudojimui skirtu šildomu skysčiu, kurį šildo rezervuarą 1 1 aptekantis šilumos perdavimo agentas, šiluminę energiją sugeriantis absorberyje 1. kaip ir fig. 1 pavaizduotos ir aprašytos sistemos atveju.
1. Skysčio šildymo sistema, sudaryta iš saulės kolektoriaus su absorberiu ir šildomo skysčio rezervuaro, besiskirianti tuo, kad šildomo skysčio rezervuaras yra horizontalaus cilindro pavidalo su anga išilgai jo šoninio paviršiaus sudaromosios, ties kuria absorberis su rezervuaru sujungtas taip, kad per tą angą susisiekia jų vidinių ertmių viršutinės dalys, o apatinės dalys tarpusavyje sujungtos atskiru kanalu.
2. Skysčio šildymo sistema pagal punktą 1. besiskirianti tuo, kad cilindro pavidalo rezervuaro viduje sumontuotas mažesnis rezervuaras taip. kad tarp didesniojo rezervuaro vidinio paviršiaus ir mažesniojo rezervuaro išorinio paviršiaus sudaroma ertmė, susisiekianti su absorberio ertmės viršutine dalimi ir kanalu, jungiančiu su absorberio ertmės apatine dalimi.
