[LT] Vandens nukenksminimo ir prisotinimo deguonimi būdas ir įrenginys priklauso vandens, būtent, pramoninių ir buitinių nuotekų apdorojimo sričiai. Būdas apima vandens apdorojimą elektros iškrova su pseudoskystos aplinkos gavimu, tuo pat metu paduodant orą į zoną prie elektrodų. Elektros iškrova vykdoma pseudoskystoje aplinkoje, panardinant elektrodus ir, esant strimerinės elektros iškrovos sąlygoms,išskiriant pagrindinį elektros iškrovos energijos kiekį su ne mažesniu negu 15 µs pavėlinimu strimerinės iškrovos pradžios atžvilgiu. Siūlomas įrenginys padarytas panardinamas, turi cilindrinio sviedinio formą, kuriame įtaisyti išorinis ir vidinis oro padavimo vamzdžiai ir aukštos įtampos elektrodų pora, sujungta su aukštos įtampos srovės impulsų generatoriumi, turinčiu valymo grandinę, įtaisytu sviedinio viršutinėje dalyje. Sviedinio dielektriniame kūne apie darbinį elektrodo pagrindą padaryta orinio slopintuvo laisva erdvė ir oro kišenė.
[EN] Method and device for purification and oxygen saturation of water relates to treatment of water, especially, of industrial and domestic wastes. A method comprises the following steps a treatment of water by electrical discharge with obtainment of pseudo liquid medium by submerging electrodes, by eliminating of main power of electrical discharge when an electrical discharge is in symmetric process. A device can be submerged and comprises a ball shaped frame in which are disposed outer and inner pipes for feeding of air, a pair of high voltage electrodes connected to a generator of high voltage current impulses with a control circuit which is disposed on an upper part of a ball.
[0001] Išradimas priklauso vandens, pramoninių ir buitinių nuotekų apdorojimo sričiai, tiksliau, apima nuotekų apdorojimo būdą ir įrenginj elektrinėmis iškrovomis ir/ arba elektromagnetiniais impulsiniais laukais. Išradimas gali būti pritaikytas nuotekų nukenksminimui ir prisotinimui deguonimi betarpiškai gamybos ir lauko sąlygomis tiek stacionariose nuotekų kaupyklose, tiek ir tekančių nuotekų technologinėse valymo sistemose.
[0002] Žinomi geriamo vandens ir nuotekų valymo įrenginiai, kuriuose bakterinės floros naikinimas vykdomas slėgiu, sukeliamu tarp elektrodų vandenyje elektrinėmis iškrovomis.
[0003] Pavyzdžiui, žinomas elektroplazminis nuotekų valymo būdas ir įrenginys ( paraiška PCT/ RU 92/ 00006 / WO 92/ 12933, C02F 1/ 48). Šiame būde prieš paduodant vandens srautą į reaktoriaus talpą jį prisotina turinčiu ozono oru ir, užpildžius reaktoriaus talpą, apdorojamo srauto paviršiuje vykdo elektroplazmines iškrovas, vienai iškrovai naudojant energijos ne mažiau 3 kJ ir 5 Hz dažniu. Iškrovos metu susidariusį elektroplazminį lanką perkelia vandens srauto paviršiumi besisukančio elektromagnetinio lauko pagalba.
[0004] Šis būdas įgyvendinamas įrenginyje, susidedančiame iš cilindrinės talpos su vamzdžiais vandens srautui paduoti ir išleisti ir pajungtų prie skirtingų maitinimo šaltinio polių elektrodų: centrinio elektrodo ir išorinio žiedinio elektrodo, sumontuoto ant viršutinės talpos briaunos. Šio įrenginio centrinis elektrodas turi galvutę, kuri liečiasi su apdorojamo srauto paviršiniu sluoksniu.
[0005] Žinomas vandens nukenksminimo elektrinėmis iškrovomis įrenginys ( SU 225799, COŽF 1/ 48, publ. 1983), susidedantis iš vamzdžio, kuriuo teka skirtas valyti skystis, su padavimo ir išleidimo flanšais. Vamzdyje įtaisytos viena arba kelios vamzdžio sienose įtvirtintais izoliatoriais apgaubtų elektrodų poros ir įstatyta elastinė membrana, sudaranti skysčiu užpildytą ertmę, supančią iškrovos tarpą.
[0006] Aprašytų įrenginių trūkumas - nuotekų valymui ir nukenksminimui reikalinga talpa, daranti įrenginį nekompaktišku ir nemobiliu.
[0007] Ž vinomas vandens nukenksminimo elektrinėmis iškrovomis įrenginys (SU 1263643, C02F 1/48, 1986), susidedantis iš kameros su oro padavimo vamzdžiais pavidalo korpuso, aukštos įtampos impulsų generatoriaus, aukštos įtampos elektrodų poros, kurios anodas turi skylutes ir ant jo įtaisytas elektromagnetas. Yra iškroviklis su sužadinančiais elektrodais, aukštos įtampos generatorius ir kompresorius.
[0008] Trūkumas tas, kad žinomo įrenginio iškroviklis yra jautrus jonizacijai ir išorinės aplinkos fiziniams pakitimams (klaidingas suveikimas); oro padavimo vamzdis, palaikantis elektromagnetą, mažai apsaugotas nuo agresyvaus srauto, jo skylės užsikemša. Tačiau svarbiausias trūkumas yra galvutės neilgaamžiškumas (ne daugiau 250 000 " suveikimų" ryšium su slėgio dėl aukšto energijos lygio iškrovoje (iki 3 kJ) pakilimu.
[0009] Išradimo tikslas - sukurti kompaktišką ir mobilų padidinto resurso ir padidinto naudingumo koeficiento vandens nukenksminimo ir prisotinimo deguonimi įrenginį.
[0010] Tikslas pasiekiamas vandens nukenksminimo ir prisotinimo deguonimi būdu, apimančiu vandens apdorojimą elektros iškrova ir tuo pat metu vykdomą pseudoskystos aplinkos sukūrimą dėl oro padavimo prie elektrodų. Minėtą elektros iškrovą vykdo pseudoskystoje aplinkoje, kai elektrodai panardinti, esant strimerinės iškrovos sąlygoms, išskiriant pagrindinę elektros iškrovos energiją su pavėlinimu strimerinės iškrovos pradžios atžvilgiu, taip sukuriant aukštą slėgį pseudoskystoje aplinkoje. Elektros iškrovos pagrindinės energijos išskyrimas vykdomas su ne mažiau 15 įis pavėlinimu strimerinės iškrovos pradžios atžvilgiu.
[0011] Vandens nukenksminimo ir prisotinimo deguonimi būdo įgyvendinimui siūlomas įrenginys padarytas panardinamo sviedinio (pabūklo šaudmens) pavidalo. Šis įrenginys susideda iš cilindrinio sviedinio su oro padavimo vamzdžiais ir aukštos įtampos elektrodų pora, sujungta su aukštos įtampos srovės impulsų generatoriumi. Sviedinio dielektrinio kūno viduje įtaisytas cilindrinės ertmės pavidalo vidinis oro padavimo vamzdis, padalinantis dielektrinį kūną į vidinę ir gaubiančiąją dalį. Cilindro pavidalo ertmė kūgiškai nuvesta į laisvą orinio slopintuvo ertmę, išdėstytą aplink darbinį elektrodą įgilinime, apribotame dielektrinio kūno gaubiamosios dalies išsikišimu, susisiekiančią su esančia virš jos oro kišene, įtaisyta dielektrinio kūno vidinėje dalyje ir supančioje darbinio elektrodo pagrindą. Aukštos įtampos elektrodų pora susideda iš darbinio elektrodo, prijungto prie palaikančios aukštos įtampos šynos, įtaisytos sviedinio centre ir priešelektrodžių, išdėstytų simetriškai apie darbinį elektrodą. Priešelektrodžiai įtaisyti ant žnyplių pavidalo šynos, apkaba pritvirtintos prie sviedinio. Oro padavimo vamzdžio tūta nukreipta link darbinio elektrodo ( antgalio), tampriai pritvirtinta ant žnyplių pavidalo šynos apatinės dalies, o vidiniu oro padavimo vamzdžiu paduodamas oro srautas nukreiptas priešpriešiais srauto iš išorinio oro padavimo vamzdžio atžvilgiu.
[0012] Darbinis elektrodas padarytas nuimamas ir kūgio formos, kurio viršūnė nukreipta įžeminimo elektrodo pusėn.
[0013] Aukštos įtampos srovės impulsų generatorius kartu su valdymo grandine ir energijos kaupikliai sukoncentruoti sviedinio viršutinėje dalyje.
[0014] Aukštos įtampos srovės impulsų generatorius turi energijos kaupiklį ir papildomą valdymo grandinę, į kurią įeina aukštos įtampos strimerinio išlydžio impulsų generatorius, prijungtas prie aukštos įtampos srovės impulsų generatoriaus išėjimo per aukštos įtampos impulsinio transformatoriaus antrinę apviją. Aukštos įtampos srovės impulsų generatoriaus energijos kaupiklis ir aukštos įtampos impulsų generatoriaus energijos kaupiklis turi pirmą ir antrą, atitinkamai, kondensatorius. Pirmo kondensatoriaus išsikrovimo grandinė lygiagrečiai prijungta prie darbinio elektrodo ir prie įžeminimo elektrodų per pirmą elektroninį raktą, valdomą laukiančiuoju multivibratoriumi. Antro kondensatoriaus išsikrovimo grandinė turi antrą elektroninį raktą įėjimu sujungtą su takto impulsų generatoriaus išėjimu, ir išėjimu sujungtą su aukštos įtampos transformatoriaus pirmine apvija. Transformatoriaus antrinė apvija vienu galu prijungta prie darbinio elektrodo, o kitu įžeminta ir turi papildomą išėjimą, sujungtą su valdančiuoju multivibratoriaus įėjimu. Aukštos įtampos srovės impulsų generatoriaus ir aukštos įtampos impulsų generatoriaus įėjimai per aukšto dažnio keitiklį prijungti prie maitinimo šaltinio.
[0015] Siūlomas būdas užtikrina ekonomišką iškrovos energijos panaudojimą, o įrenginys padarytas taip, kad kontaktui su agresyviomis apdorojamo skysčio dalelėmis jautrios dalys liečiasi tik su suspaustu oru, o nuo smūginės bangos jos apsaugotos orinio slopintuvo oro pagalve; siūlomo įrenginio darbui reikalinga iškrovos energija sumažinta. Visa tai padidina ilgaamžiškumą ir naudingumo koeficientą. Įrenginys kompaktiškas ir mobilus, kadangi nėra talpos nuotekų valymui ir apdorojimui.

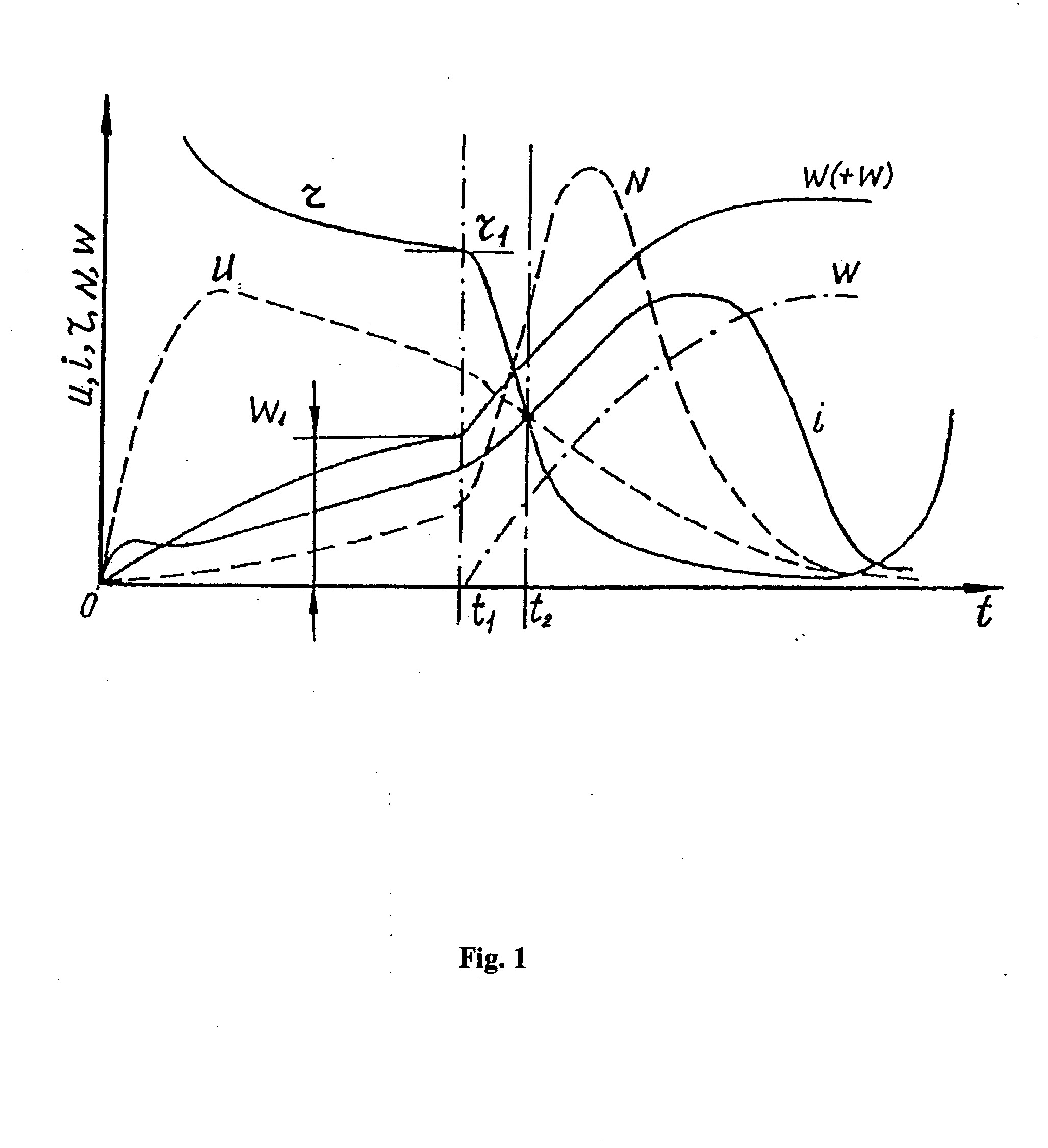

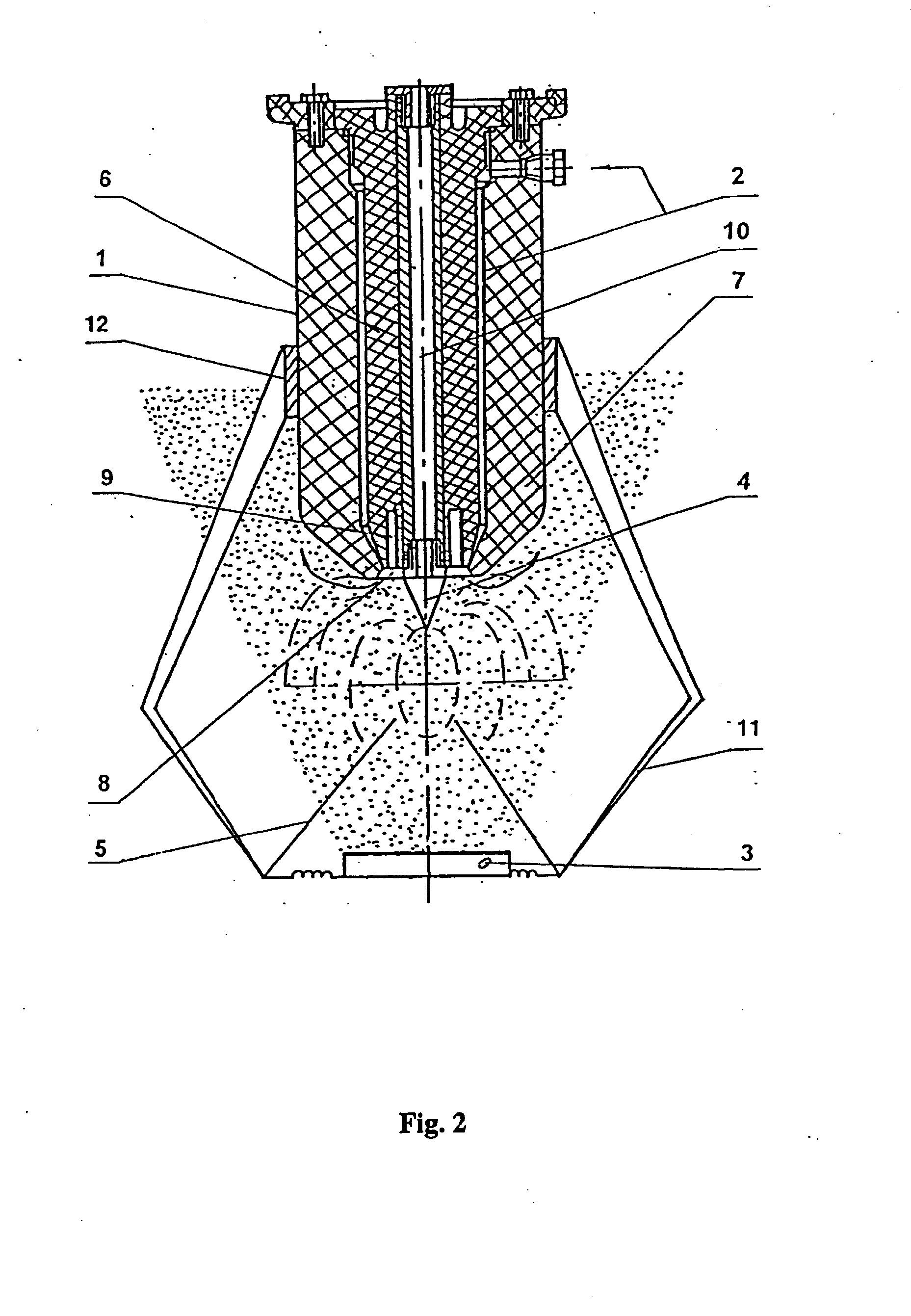

[0016] Išradimas iliustruotas brėžiniais, kur Fig. 1 pavaizduotos iškrovos tarpelio įtampos U, srovės i, varžos r, galingumo N ir energijos W laiko diagramos, Fig. 2 pavaizduotas siūlomas vandens apdorojimo ir prisotinimo deguonimi įrenginys,

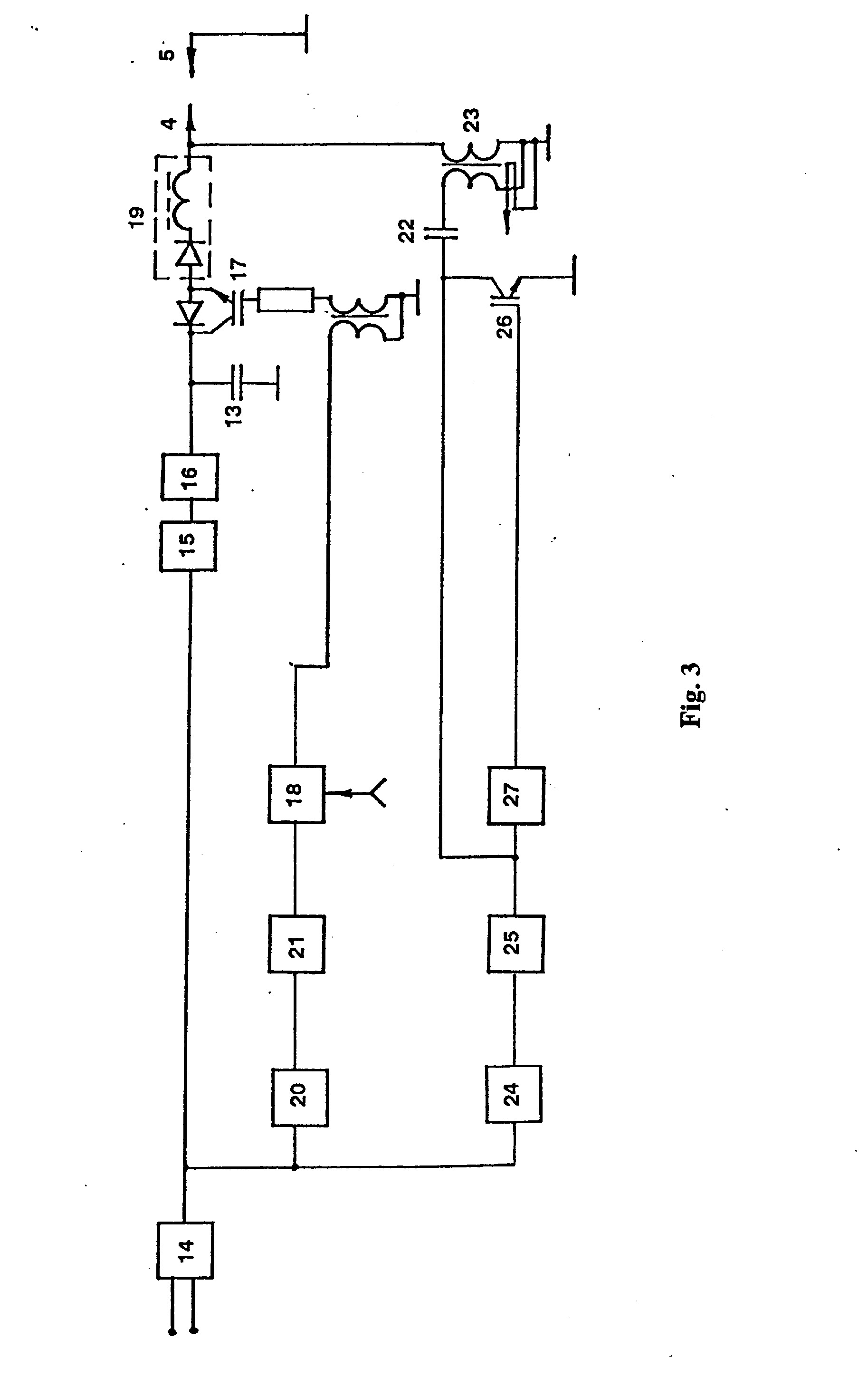

[0017] Fig. 3 - aukštos įtampos srovės ir įtampos impulsų generatorių elektrinė schema.
[0018] Įrenginys siūlomo būdo įgyvendinimui susideda iš cilindrinio sviedinio 1, (Fig. 1), padaryto iš sluoksniuoto dielektrinio kūno, kuriame įtaisyti vidinis ir išorinis oro padavimo vamzdžiai 2,3 ir aukštos įtampos elektrodų poros: nuimamo darbinio elektrodo 4 ir ne mažiau trijų įžemintųjų elektrodų (priešelektrodžių) 5.
[0019] Sviedinio 1 dielektrinio kūno viduje patalpintas cilindrinės ertmės pavidalo vidinis oro vamzdis 2, padalinantis dielektrinį kūną į vidinę dalį 6 ir gaubiančiąją dalį 7. Vidinio oro vamzdžio 2 cilindrinė ertmė sujungta su oro padavimu (kompresorius neparodytas) ir kūgiškai nuvesta į laisvą orinio slopintuvo ertmę 8, išsidėsčiusią aplink darbinį elektrodą 4 įgilinime, apribotame sviedinio 1 dielektrinio kūno gaubiančiosios dalies 7 išsikišimu. Laisva ertmė 8 susisiekia su mažesnio diametro antra cilindrine ertme 9 (oro kišene), padaryta sviedinio 1 dielektrinio kūno vidinėje dalyje 6, supančioje darbinio elektrodo 4 pagrindą.
[0020] Aukštos įtampos elektrodų porą sudaro darbinis elektrodas 4, prijungtas prie aukštos įtampos šynos 10, einančios sviedinio 1 šerdimi. Darbinis elektrodas 4 padarytas nuimamas ir yra kūgio formos, kurio viršūnė nukreipta link prišelektrodžių 5. Priešelektrodžiai 5 pritvirtinti prie žnyplių pavidalo ekvipotencialinės šynos 11, palaikančios išorinį oro padavimo vamzdį 3, palaikanti ekvipotencialinė šyna 11 apkaba 12 pritvirtinta prie sviedinio 1. Priešelektrodžių 5 aštrieji galai nukreipti link darbinio elektrodo 4 ir priartinti prie jo apie 20 mm atstumu.
[0021] Nukreipta link darbinio elektrodo 4 išorinio oro padavimo vamzdžio 3 tūta tampriai pritvirtinta prie priešelektrodžių 5 apatinių galų. Oro padavimas vidiniu oro padavimo vamzdžiu (cilindrine ertme) 2 nukreiptas paduoti priešpriešinį srautą išorinio oro padavimo vamzdžio 3 atžvilgiu.
[0022] Sviedinys 1 padarytas aptakios formos. Jo dielektrinio kūno gaubiamosios dalies 7 atsikišimo, sudarančio laisvą orinio slopintuvo ertmę 8, jos forma ir tūris ir antros cilindrinės ertmės (oro kišenės) 9 tūris apskaičiuoti užduotose ribose tokie, kad palaikytų oro pagalvę arti darbinio elektrodo 4 ir kad apsaugotų izoliuojantį vidinį sluoksnį 6 nuo sukeliamo tarpelektrodinėje erdvėje elektrinės iškrovos metu slėgio orinio slopintuvo oro pagalvės dėka.
[0023] Aukštos įtampos impulsų srovės generatorius susideda iš elektroplazminės iškrovos energijos kaupiklio kondensatoriaus 13 (Fig.3), į kurio iškrovos grandinę per dažnio keitiklį 14, transformatorių 15 ir balastinę varžą 16 įjungtas maitinimo šaltinis (brėžinyje neparodytas). Į kondensatoriaus 13 iškrovos grandinę įjungtas pirmas elektroninis raktas 17, kurio valdantysis įėjimas sujungtas su laukiančiu multivibratoriumi 18, srovės ribotuvai 19, darbinis elektrodas 4 ir priešelektrodžiai 5. Laukiantis multivibratorius 18 prijungtas prie maitinimo šaltinio per dažnio keitiklį 14, transformatorių 20 ir balastinę varžą 21. Aukštos įtampos srovės impulsų generatorius turi valdymo grandinę, į kurią įeina aukštos įtampos impulsų generatorius ir strimerinės iškrovos energijos kaupiklis antras kondensatorius 22. Aukštos įtampos impulsų generatorius prijungtas prie aukštos įtampos srovės impulsų generatoriaus išėjimo per aukštos įtampos impulsinio transformatoriaus 23 antrinę apviją. Kondensatorius 22 per dažnio keitiklį 14, transformatorių 24 ir balastinę varžą 25 prijungtas prie maitinimo šaltinio. Kondensatoriaus 22 iškrovos grandinę sudaro antras elektroninis raktas 26 ir aukštos įtampos impulsinio transformatoriaus 23 pirminė apvija, kurio antrinė apvija sujungta su darbiniu elektrodu 4. Elektroninio rakto 26 valdantysis įėjimas sujungtas su takto impulsų generatoriaus 27 išėjimu, kurio įėjimas sujungtas su balastinės varžos 25 išėjimu. Impulsinio transformatoriaus 23 antrinė apvija turi papildomą išėjimą, sujungtą su multivibratoriaus 18 valdančiuoju įėjimu.
[0024] Sviedinio 1 viršutinėje dalyje patalpinti: kondensatoriai 13, 22, elektroniniai raktai 17, 26 ir aukštos įtampos impulsų transformatorius 23.
[0025] Vandens nukenksminimas ir prisotinimas deguonimi siūlomu įrenginiu vykdomas taip.
[0026] Prieš panardinant į nuotekų kaupyklą arba kanalą su tekančiomis nuotekomis, įrenginį pirmiausia prijungia prie kompresoriaus arba gamybinės oro padavimo linijos ir į darbinio elektrodo 4 zoną paduoda suspaustą orą vidiniu oro padavimo vamzdžiu 2 ir per išorinio oro padavimo vamzdžio 3 tūtą. Dėl to tarpelektrodinėje zonoje sukuriamas ir palaikomas nepusiausvyrinis sužadinimo būvis, atitinkantis sąlygą epr << esk, 8pr << 6Sk ( kur eprir 8^,- dielektrinė skvarba, atitinkamai priemaišų ir skysčio, o 8pr ir 5sk - elektrinis laidumas, atitinkamai, priemaišų ir skysčio) ir vyksta dalinis prisotinimas deguonimi. Prisotinimas deguonimi tarpelektrodinėje zonoje vyksta tiesiai proporcingai paduodamo į iškrovos zoną oro slėgiui ir tūriui.
[0027] Panardinus įrenginį į bet kokių vandens nuotekų talpą ( optimalus gylis 1 m), į dažnio keitiklį 14 iš pramoninio tinklo paduoda maitinimo įtampą ir pakeičia dažnį iš 50 Hz į 400- 20000 Hz.
[0028] Aukštos įtampos srovės impulsų generatoriuje ( analogiškai aukštos įtampos impulsų generatoriuje) nuo atitinkamo aukštos įtampos transformatoriaus 25, 24 per srovės ribotuvą elektros energiją paduoda į atitinkamus kondensatorius 13 ir 22 ir juos pilnutinai užkrauna. Laiko momentu ti ( Fig. 1) takto impulsų generatorius 27 paduoda komandą elektroniniam raktui 26, kuriam susijungus kondensatoriaus 22 sukaupta elektros energija nuteka į žemę per impulsinio aukštos įtampos transformatoriaus 23 pirminę apviją. Aukštos įtampos transformatoriaus 23 antrinėje apvijoje indukuojama aukšta įtampa ( pavyzdžiui, 36 kV), kuri paduodama į elektrodą 4 ir priešelektrodžius 5, sukuriant tarpelektrodinėje erdvėje aukštos įtampos lauką (pavyzdžiui 1800000 Wb/m). Tuo pat metu kondensatorius lėtai išsikrauna (pavyzdžiui per 1000 įxs). Įtampa U (Fig.
[0029] 1) mažėja tiesiai proporcingai srovės i augimui, to pasekmėje tarpelektrodinėje erdvėje vyksta jonizacija, susikuria jonizacinis strimeris, varža r staigiai krenta. Esant antrinės apvijos impulsinio transformatoriaus 23 įtampai apie 10 kV, laiko momentu t2 nuo impulsinio transformatoriaus 23 antrinės apvijos per išėjimą, sujungtą su multivibratoriaus 18 valdančiuoju įėjimu, patenka signalas, paleidžiantis multivibratorių 18 ir atidarantis elektroninį raktą 17. Aukštos įtampos srovės impulsų generatorius, kondensatoriui 13 išsikraunant, į darbinį elektrodą 4 paduoda didelės srovės 2-5 /ns trukmės impulsus. (Visi schemos elementai apskaičiuoti taip, kad šis srovės generatoriaus impulsas taktų generatoriaus impulso pradžios atžvilgiu pasirodo su 15 ?s pavėlinimu). Tuo metu elektros energija, sukaupta kondensatoriuje 13, staigiai iškraunama tarpelektrodinėje erdvėje, kurioje jau yra išsivysčiusi strimerinė iškrova, ir sukuria 3-5 įjls trukmės slėgio impulsą. (Virpesių kontūro induktyvumas tuo metu minimalus ir sudaro, pavyzdžiui, ne daugiau 5xl0"6 H, impulsinis galingumas siekia keletą megavatų, kas užtikrina 1000 atm. slėgį, o oro tirpumas vandenyje tiesiai proporcingas slėgiui.)
[0030] Procesą lydi smūginė banga, kurios greitis (l-6)xl05 cm/s eilės, temperatūros pakilimas, srovės augimas 1000-10000 kartų eilės ir procesas pasireiškia ryškiu iškrovos kanalo užsiplieskimu. Sistemos parametrai taip parenkami, kad įkrovos laikas būtų žymiai (daug kartų) didesnis už iškrovos laiką.

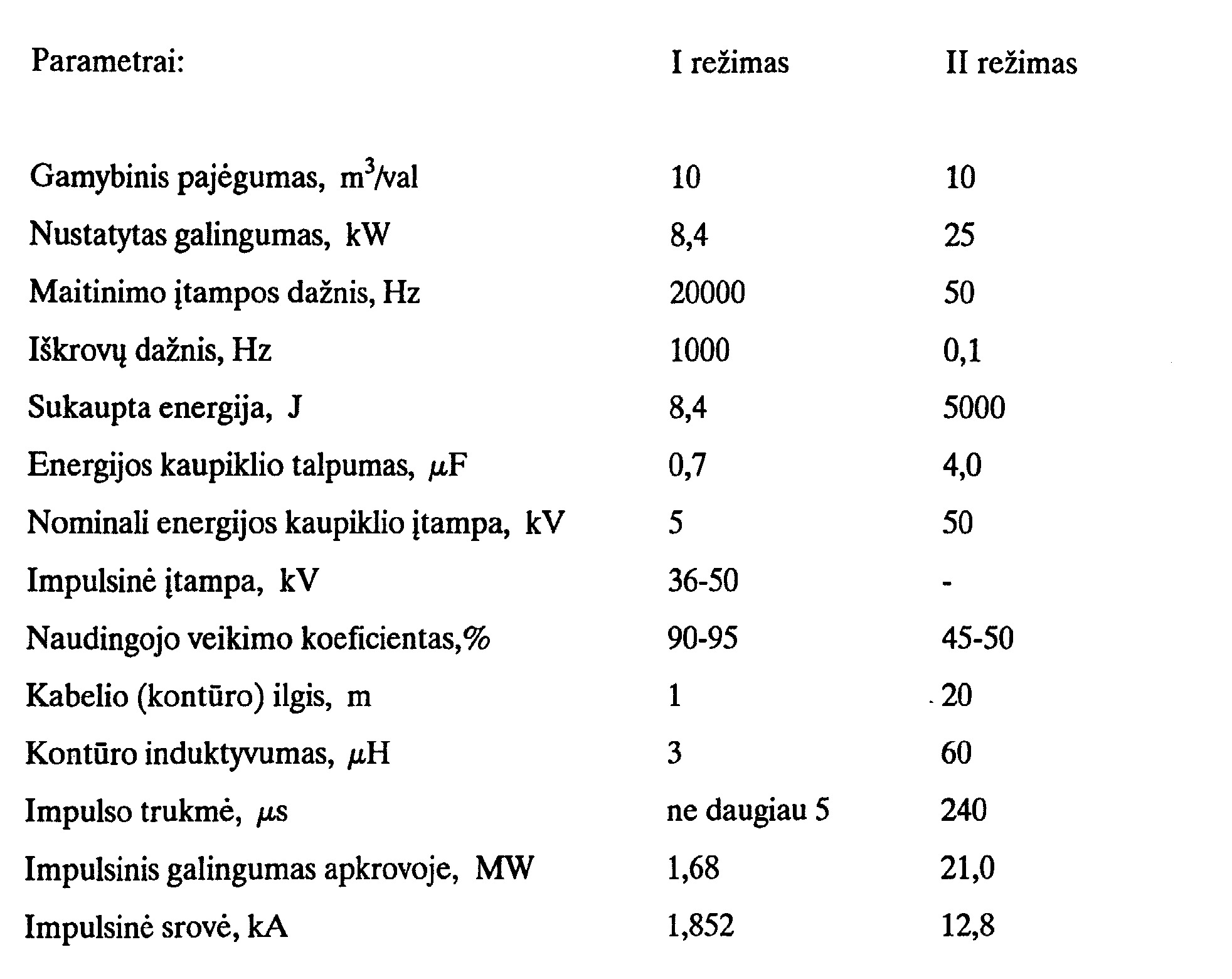

[0031] Tokiu būdu, tarpelektrodinėje erdvėje 100-400 Hz dažniu vykstančios elektrinės iškrovos sąlygoja lokalinį temperatūros padidėjimą iki 5000° C, slėgis pakyla iki 1000 atm ir sukuriamas turbulentinis režimas, suaktyvinantis masių judėjimą, difuzinius ir savidifuzinius procesus. 1 lentelėje pateikti kai kurie siūlomo išradimo parametrai (I režimas) ir geriamo vandens bei nuotekų valymo įrenginio pagal išradimą SU 225799, C02F 1/48, publ. 1983 (II režimas). 1 lentelė Panardinamo vandens valymo ir nukenksminimo įrenginio elektrinės ir konstrukcinės charakteristikos. (Maksimalus diametras 350 mm, maksimalus įrenginio aukštis apie 1000 mm; svoris ne daugiau 100 kg)

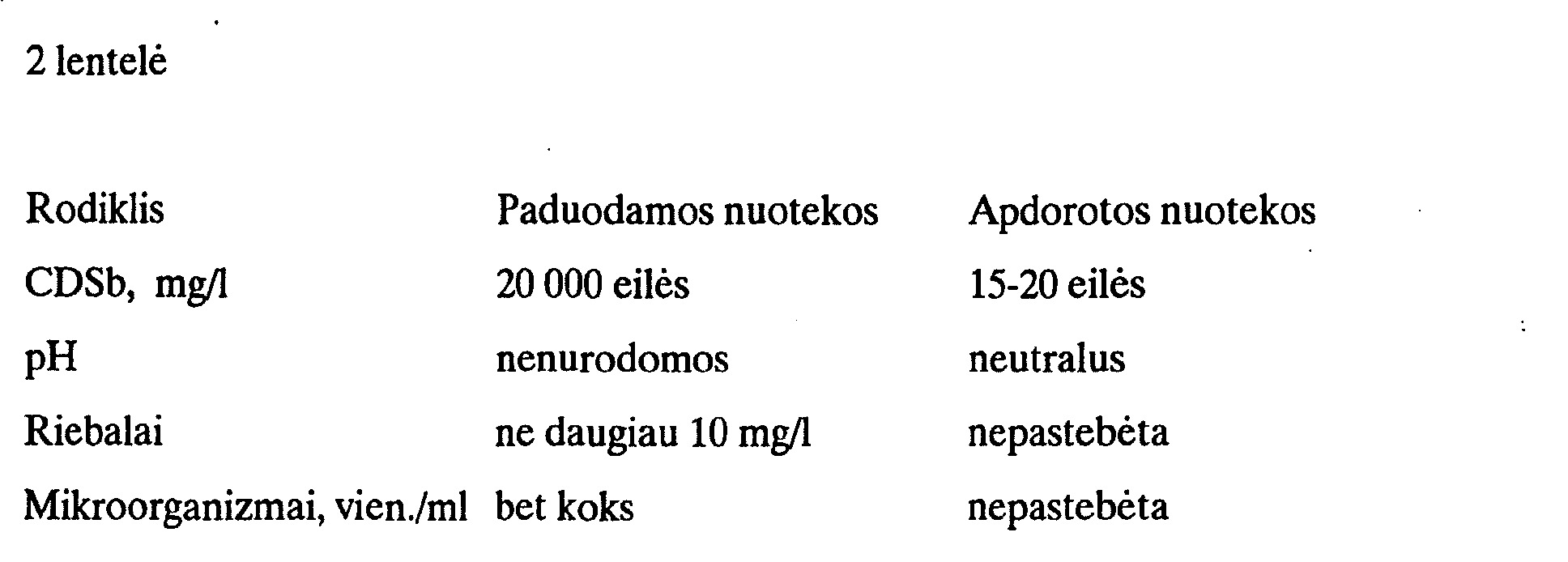

[0032] Dėl apdorojimo iškrovomis suyra bakterinė flora ir įvyksta sekantys nuotekų charakteristikų pakitimai:
[0033] Siūlomu įrenginiu apdorotas vanduo puikiai nusistovi ir pasižymi tuo, kad neturi kvapo ir padidintu prisotinimu deguonimi. Nustovintas vanduo toliau gali būti panaudotas arba suleistas į atvirą vandens telkinį.
[0034] Po nuotekų bakterinės floros sunaikinimo ir organoleptinių savybių pakeitimo siūlomu apdorojimo įrenginiu, jas galima panaudoti kaip skystas trąšas, turinčias neorganinių medžiagų ir mikroelementų.
[0035] Teisingai prisotinant oru, juo užpildoma laisva erdvė ir erdvė arti darbinio elektrodo 4, tai padidina sviedinio dielektriko resursą ir užtikrina pastovų nepertraukiamą ne mažiau 5 metų įrenginio darbą.
[0036] Siūlomo įrenginio pranašumas pasireiškia tuo, kad elektrinės iškrovos elektros energija panaudojama ekonomiškiau. Siūlomas įrenginys pasižymi kompaktiškumu ir mobilaus panaudojimo galimybe. Dėka to, kad įrenginys yra panardinamas, juo galima apdoroti ne tiktai pratekančias nuotekas, bet ir nuotekas, sukauptas bet kokiose talpose, įskaitant ir maksimaliai užterštas bakterine flora.
1. Vandens nukenksminimo ir prisotinimo deguonimi būdas, apimantis vandens apdorojimą elektros iškrova ir pseudosuskystintos aplinkos gavimą tuo pačiu metu paduodant orą j zoną prie elektrodų, besiskiriantis tuo, kad minėtą elektros iškrovą vykdo pseudoskystoje aplinkoje, kai elektrodai panardinti ir iškrova strimerinė, impulsu strimerinės iškrovos sąlygomis išskiriant sukuriančią aukštą slėgį pseudoskystoje aplinkoje pagrindinę elektros iškrovos energiją su pavėlinimu strimerinės iškrovos pradžios atžvilgiu.
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad minėtas pagrindinės elektros iškrovos energijos išskyrimas vykdomas su ne mažesniu, negu 15 ns pavėlinimu strimerinės iškrovos pradžios atžvilgiu.
3. Vandens nukenksminimo ir prisotinimo deguonimi įrenginys, susidedantis iš cilindrinio sviedinio, kuriame įtaisyti oro padavimo vamzdžiai, ir aukštos įtampos elektrodų poros, sujungtos su aukštos įtampos srovės impulsų generatoriumi, besiskiriantis tuo, kad jis padarytas panardinamo sviedinio ( 1) pavidalo, kurio dielektrinio kūno viduje įtaisytas vidinis oro padavimo vamzdis ( 2), padarytas kaip cilindrinė ertmė, perskirianti dielektrinį kūną į vidinę ( 6) ir gaubiamąją ( 7) dalį, kūgiškai nuvesta į laisvą orinio slopintuvo ertmę ( 8), apribotą sviedinio ( 1) dielektrinio kūno gaubiamosios dalies ( 7) išsikišimu, supančią darbinį elektrodą 4, susisiekiančią su esančia virš jos oro kišene ( 9), įtaisyta dielektrinio kūno vidinėje dalyje ( 6) ir supančia darbinio elektrodo ( 4) pagrindą, aukštos įtampos elektrodų pora susideda iš darbinio elektrodo ( 4), prijungto prie aukštos įtampos šynos, įtaisytos centre išilgai sviedinio, ir priešelektrodžių ( 5), išdėstytų simetriškai aplink darbinį elektrodą ( 4), priešelektrodžiai ( 5) pritaisyti ant žnyplių pavidalo laikiklių, apkaba pritvirtintų ant sviedinio ( 1) šono, esant oro padavimo vamzdžio 3 tūtai nukreiptai į darbinio elektrodo 4 pusę ir tampriai pritvirtintai prie priešelektrodžių 5 apatinių galų, o oro padavimas vidiniu oro padavimo vamzdžiu ( cilindrine ertme) 2 nukreiptas paduoti priešpriešinį srautą išorinio oro padavimo vamzdžio 3 atžvilgiu.
4. Įrenginys pagal 3 punktą, besiskiriantis tuo, kad aukštos įtampos srovės impulsų generatorius patalpintas viršutinėje sviedinio dalyje.
5. Įrenginys pagal 3 punktą, besiskiriantis tuo, kad darbinis elektrodas padarytas nuimamas ir turi kūgio, kurio viršūnė nukreipta link priešelektrodžių ( 5), formą.
6. Įrenginys pagal 3 ir 4 punktą, besiskiriantis tuo, kad aukštos įtampos srovės impulsų generatorius turi elektroplazminės iškrovos energijos kaupiklį ir papildomą valdymo grandinę, kurioje yra aukštos įtampos impulsų generatorius su strimerinės iškrovos energijos kaupikliu, prijungtas prie aukštos įtampos srovės impulsų generatoriaus išėjimo per aukštos įtampos impulsinio transformatoriaus ( 23) antrinę apviją, aukštos įtampos srovės impulsų generatoriaus energijos kaupiklis ir aukštos įtampos impulsų generatoriaus energijos kaupiklis turi pirmą ir antrą, atitinkamai, kondensatorius ( 13, 22), esant pirmo kondensatoriaus ( 13) iškrovos grandinei lygiagrečiai prijungtai prie darbinio elektrodo ( 4) ir priešelektrodžių ( 5) per pirmą elektroninį raktą ( 17), valdomą laukiančiuoju multivibratoriumi ( 18), o antrojo kondensatoriaus ( 22) iškrovos grandinė turi antrą elektroninį raktą ( 26), prie kurio įėjimo prijungtas taktų generatoriaus išėjimas, o prie išėjimo - aukštos įtampos impulsinio transformatoriaus ( 23) pirminė apvija, kai jo antrinė apvija prijungta prie darbinio elektrodo ( 4) ir priešelektrodžių ( 5) ir turi papildomą išėjimą, sujungtą su multivibratoriaus ( 18) valdančiuoju įėjimu, kai aukštos įtampos srovės impulsų generatoriaus įėjimas ir aukštos įtampos impulsų generatoriaus įėjimas per aukštos įtampos dažnio keitiklį ( 14) prijungti prie maitinimo šaltinio.
