[LT] Išradimas yra skirtas švirkštiniam infuzijos siurbliui, skirtam tiksliam skystų medikamentų ar kitų skysčių įvedimui į pacientą vienkartiniais švirkštais. Pagal šį išradimą švirkštinio infuzijos siurblio variklis yra pritvirtintas prie infuzijos siurblio pavaros per dvi standžias ir tarpusavyje sujungtas plokšteles, kurios leidžia švirkštinio infuzijos siurblio varikliui linguoti, nejudant ašine kryptimi. Taip maksimaliai padidinamas švirkštinio infuzijos siurblio darbo tikslumas.
[EN] The invention relates to extruding infusion pump which can be used for syringe of liquid medicine or other liquids to the patient by single syringes. An engine of an extruding infusion pump is fixed at a gear of an infusion pump by two rigid and connected between itself plates, which gives to an engine of an extruding infusion pump possibility to rocking being without a motion in axial direction.
[0001] Išradimas yra skirtas medicinos sričiai, o būtent - švirkštiniam infuzijos siurbliui, kuris yra skirtas tiksliam skystų medikamentų ar kitų skysčių jvedimui j pacientą vienkartiniais švirkštais.
[0002] Švirkštiniai infuzijos siurbliai yra plačiai naudojami medicinoje jvesti medikamentus ar kitus skysčius j pacientą. Švirkštiniai infuzijos siurbliai leidžia tai atlikti automatiškai jvairiais režimais ir per tam tikrą iš anksto užprogramuotą laikotarpj. Tokiu būdu pacientai gauna reikalingą vaistų dozę, o aptarnaujantis medicinos personalas atpalaiduojamas nuo rankinio darbo.
[0003] Yra žinomas švirkštinis infuzijos siurblys, aprašytas Lenkijos patente PL167667. Švirkštinis infuzijos siurblys turi žingsninį variklj, kurio ašis yra sujungta su eigos sraigtu per movą. Sraigtas per veržlę sujungtas su vamzdžiu, jstatytų tarp keturių guolių, užtvirtintų pavaros korpuse.
[0004] Minėtame išradime švirkštinio infuzijos siurblio žingsninis variklis yra pritvirtintas prie pavaros korpuso per spyruokliuojančią plokštelę, todėl variklis gali linguoti skersine jo ašiai kryptimi jam tenkančios apkrovos metu. Šios konstrukcijos trūkumas yra tai, kad, augant ašiniam apkrovimui, plokštelė linksta ir variklis juda taip pat ir ašine kryptimi, tuo mažindamas švirkštinio infuzijos siurblio darbo, o tuo pačiu ir pacientui jvedamų medikamentų dozės, tikslumą.
[0005] Šiuo išradimu panaikinama švirkštinio infuzijos siurblio variklio galimybė judėti ašine kryptimi, o tuo pačiu padidinamas švirkštinio infuzijos siurblio darbo tikslumas. Pagal šj išradimą švirkštinio infuzijos siurblio variklis yra pritvirtintas prie infuzijos siurblio pavaros per dvi standžias ir tarpusavyje sujungtas plokšteles. Pirmoji plokštelė yra standžiai pritvirtinta prie variklio korpuso, ji turi dvi kiaurymes tvirtinimui prie variklio korpuso, centrinę kiaurymę, skirtą variklio ašiai praeiti, ir du iškilimus bei dvi tvirtinimo su kita plokštele kiaurymes, išdėstytus vienoje linijoje. Minėti iškilimai ir kiaurymės yra išdėstyti taip, kad linija, pravesta per plokštelės tvirtinimo prie variklio korpuso kiaurymes, susikerta su linija, pravesta per iškilimus ir plokštelių tarpusavio sujungimo kiaurymes, centrinės kiaurymės centre.
[0006] Antroji plokštelė yra pasukamai pritvirtinta prie švirkštinio infuzijos siurblio pavaros korpuso, ji turi dvi kiaurymes tvirtinimui prie pavaros korpuso, centrinę kiaurymę, skirtą variklio ašiai praeiti, du iškilimus ir dvi kiaurymes, skirtas plokštelės tvirtinimui prie pavaros korpuso, išdėstytus vienoje linijoje, ir dvi plokštelių tarpusavio tvirtinimo kiaurymes. Kiaurymės ir iškilimai yra išdėstyti taip, kad linija, pravesta per iškilimus ir tvirtinimo prie pavaros korpuso kiaurymes, susikerta statmenai su linija, pravesta per plokštelių tarpusavio tvirtinimo kiaurymes, centrinės kiaurymės centre.
[0007] Abi plokštelės yra sujungtos pasukamai tarpusavyje taip, kad pirmosios plokštelės paviršius su iškilimais yra nukreiptas ir atremtas j kitos plokštelės paviršių be iškilimų, o antrosios plokštelės priešingas paviršius su iškilimais yra nukreiptas ir atremtas j švirkštinio infuzijos siurblio pavaros korpuso paviršių. Be to, minėtos plokštelės yra išdėstytos tarpusavyje taip, kad linija, pravesta per pirmosios plokštelės iškilimus ir plokštelių tarpusavio tvirtinimo kiaurymes, susikerta stačiu kampu su linija, pravesta per kitos plokštelės iškilimus ir tvirtinimo prie pavaros korpuso kiaurymes. Tuo būdu, pirmoji plokštelė, varikliui dirbant ir linguojant, gali pasisukti kartu su varikliu apie ašj, einančią per abu jos iškilimus, o antroji plokštelė - apie skersinę ašj, einančią per atitinkamus jos iškilimus.
[0008] Švirkštinio infuzijos siurblio variklio tvirtinimas prie pavaros korpuso per dvi tarpusavyje sujungtas plokšteles, kurios turi galimybę pasisukti apie tarpusavyje statmenas ašis, sudaro galimybę varikliui linguoti, nejudant ašine kryptimi. Variklio lingavimas pirmiausia kompensuoja variklio, movos, sraigto ir vamzdžio bendraašiškumo paklaidas, todėl eigos sraigtas ir žingsninis pavaros variklis negauna papildomo krūvio, nepriklausomai nuo variklio lingavimo amplitudės. Ir antra, variklio galimybė linguoti, visiškai nejudant ašine kryptimi, maksimaliai padidina švirkštinio infuzijos siurblio, o tuo pačiu ir juo jvedamų pacientui medikamentų dozės, tikslumą.
[0009] Toliau išradimas bus detaliau aprašytas su nuoroda j pridedamus brėžinius, kuriuose: Fig.1 yra švirkštinio infuzijos siurblio vaizdas su daliniu pavaros pjūviu; Fig.2 yra plokštelės, tvirtinamos prie variklio korpuso, vaizdas iš priekio; Fig.3 yra plokštelės, tvirtinamos prie variklio korpuso, pjūvio vaizdas iš šono; Fig.4 yra plokštelės, tvirtinamos prie pavaros korpuso, vaizdas iš priekio; Fig.5 yra plokštelės, tvirtinamos prie pavaros korpuso, vaizdas iš šono; Fig.6 yra pjūvio per fig.1 liniją A-A vaizdas, atskleidžiantis plokštelių tarpusavio sujungimą bei fig.2 pavaizduotos plokštelės tvirtinimą prie variklio korpuso; Fig.7 yra sekcijos B vertikalaus pjūvio vaizdas, atskleidžiantis plokštelės, pavaizduotos fig.4, tvirtinimą prie pavaros korpuso.
[0010] Kaip matyti fig.1, švirkštinio infuzijos siurblio pavara susideda iš variklio 1, pritvirtinto prie pavaros korpuso 2 per dvi tarpusavyje sujungtas plokšteles 3 ir 4. Variklio 1 ašis su eigos sraigtu sujungta per movą 5.

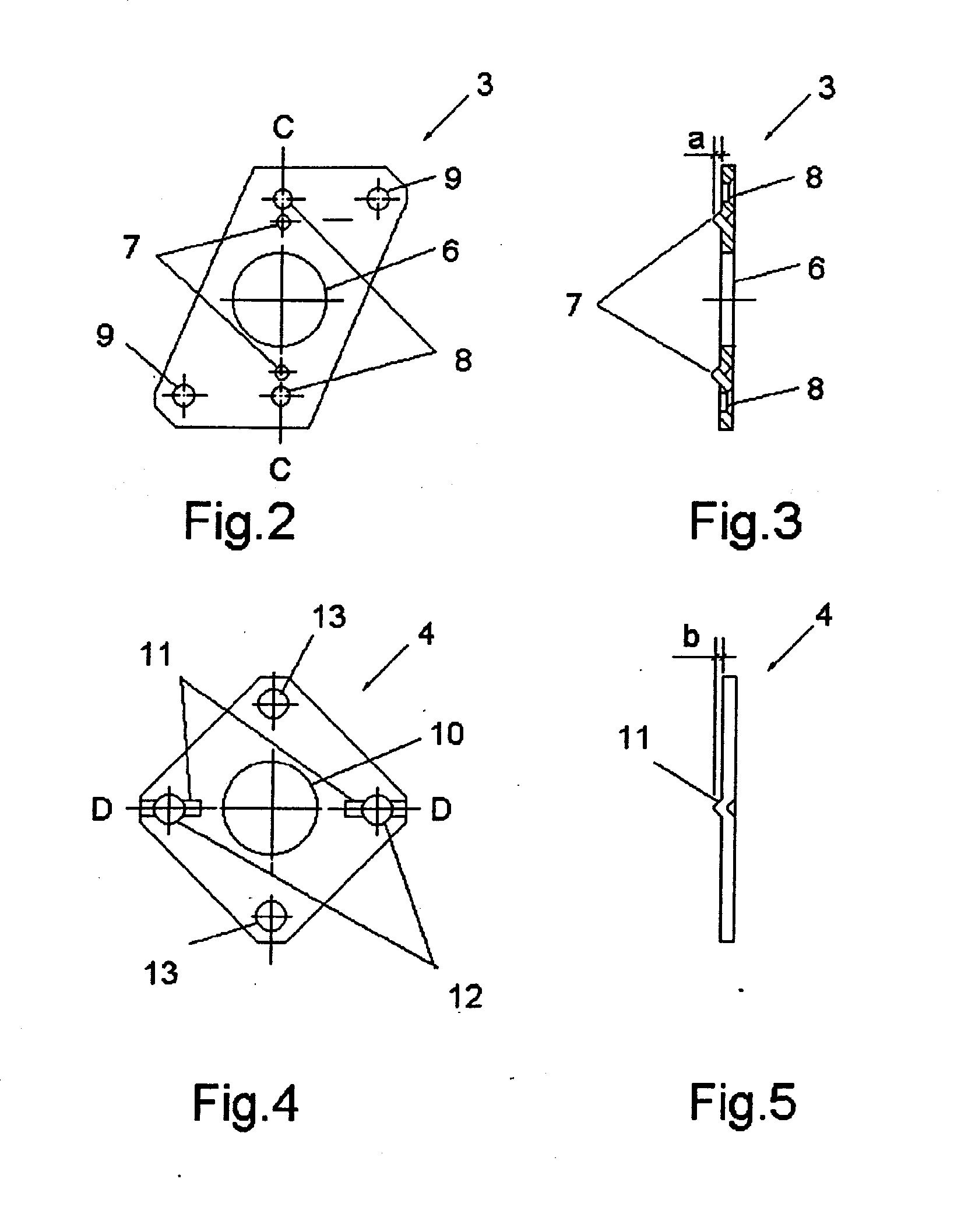

[0011] Plokštelė 3, pavaizduota fig.2 ir 3, turi centrinę kiaurymę 6, skirtą variklio 1 ašiai praeiti, du iškilimus 7 ir dvi kiaurymes 8, skirtas tvirtinimui prie plokštelės 4. Iškilimai 7 ir kiaurymės 8 yra išdėstyti taip, kad linija, pravesta per plokštelės 3 tvirtinimo prie variklio 1 korpuso 2 kiaurymes 9, susikerta su linija, pravesta per iškilimus 7 ir plokštelės 3 tvirtinimo prie plokštelės 4 kiaurymes 8, centrinės kiaurymės 6 centre.
[0012] Plokštelė 4, pavaizduota fig.4 ir 5, turi centrinę kiaurymę 10, skirtą variklio 1 ašiai praeiti, du iškilimus 11 ir dvi kiaurymes 12, skirtas tvirtinimui prie švirkštinio infuzijos siurblio pavaros korpuso 2, bei dvi kiaurymes 13, skirtas tvirtinimui prie pirmosios plokštelės 3. Kiaurymės 12 ir iškilimai 11 yra išdėstyti taip, kad linija, pravesta per iškilimus 11 ir tvirtinimo prie pavaros korpuso 2 kiaurymes 12, susikerta statmenai su linija, pravesta per plokštelės 4 tvirtinimo prie plokštelės 3 kiaurymes 13, centrinės kiaurymės 10 centre.

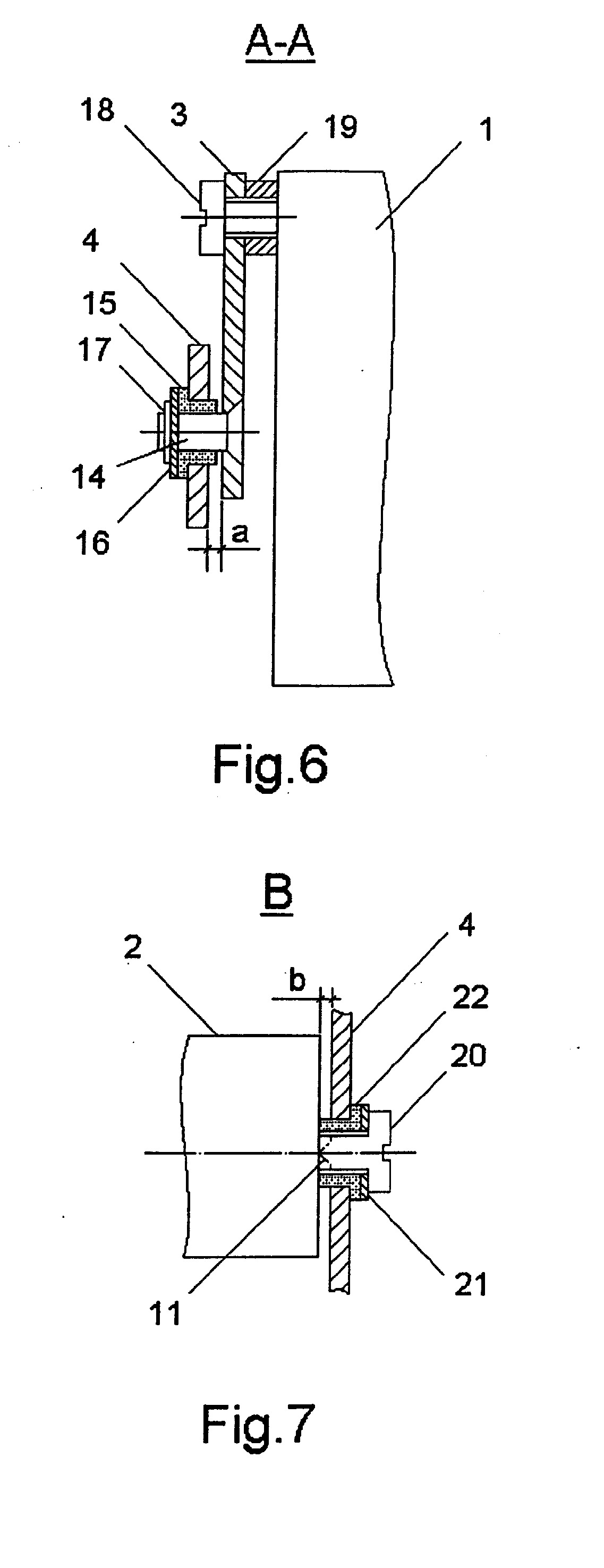

[0013] Fig.6, kuri yra pjūvio per fig.1 liniją A-A vaizdas iš viršaus, detaliau pavaizduotas plokštelių 3 ir 4 tarpusavio sujungimas bei plokštelės 3 tvirtinimas prie variklio 1 korpuso. Plokštelės 3 ir 4 yra sujungtos tarpusavyje ašelėmis 14, praeinančiomis pro plokštelės 3 kiaurymes 8 ir elastingas įvores 15, {statytas iš priešingos pusės j plokštelių 4 kiaurymes 13. Ant išlindusių pro elastingas jvores 15 ašelių 14 galų užmaunamos poveržlės 16 ir fiksavimo žiedai 17.
[0014] Savo ruožtu, plokštelė 3 yra standžiai pritvirtinta prie variklio 1 korpuso dviem varžtais 18, jsuktais pro plokštelės 3 kiaurymes 9 bei jvores 19, jterptas tarp plokštelės 3 ir variklio 1 korpuso.
[0015] Plokštelės 3 ir 4 yra tarpusavyje sujungtos taip, kad plokštelės 3 paviršius su iškilimais 7 yra nukreiptas j plokštelę 4. Dėl šios priežasties sujungtos tarpusavyje plokštelės 3 yra 4 yra nutolusios viena nuo kitos per atstumą a (fig.1 ir 6), kurio dydis yra lygus plokšteles 3 iškilimų 7 aukščiui (fig.3).
[0016] Fig.7 pavaizduotas plokštelės 4 tvirtinimas prie švirkštinio infuzijos siurblio pavaros korpuso 2. Kaip matyti fig.7, plokštelė 4 yra pritvirtinta prie švirkštinio infuzijos siurblio pavaros korpuso 2 varžtais 20 su poveržlėmis 21, praeinančiais pro plokštelės 4 kiaurymes 12, j kurias prieš tai yra jstatytos elastingos įvorės 22. Plokštelės 4 paviršius su iškilimais 11 (fig.7 vienas iš iškilimų 11, esantis už varžto 20, pavaizduotas brūkšnine linija) yra nukreiptas j švirkštinio infuzijos siurblio pavaros korpusą 2, todėl plokštelė 4 yra atremta j pavaros korpusą 2 iškilimų 11 viršūnėmis. Tuo būdu, atstumas b tarp plokštelės 4 ir švirkštinio infuzijos siurblio pavaros korpuso 2 yra lygus plokštelės 4 iškilimų 11 aukščiui b (fig.1ir5).
[0017] Plokštelės 3 ir 4 yra sujungtos pasukamai tarpusavyje taip, kad pirmosios plokštelės 3 paviršius su iškilimais 7 yra nukreiptas ir atremtas j kitos plokštelės 4 paviršių be iškilimų, o antrosios plokštelės 4 priešingas paviršius su iškilimais 11 yra nukreiptas ir atremtas j švirkštinio infuzijos siurblio pavaros korpuso 2 paviršių. Be to, minėtos plokštelės 3 ir 4 yra išdėstytos tarpusavyje taip, kad linija C-C, pravesta per plokštelės 3 iškilimus 7 bei jų tarpusavio tvirtinimo kiaurymes 8, susikerta stačiu kampu su linija D-D, pravesta per plokštelės 4 iškilimus 11 bei tvirtinimo prie pavaros korpuso 2 kiaurymes 12 (fig.2 ir 4). Tuo būdu, plokštelė 3, varikliui 1 dirbant ir linguojant, gali pasisukti kartu su varikliu 1 apie ašj, praeinančią per abiejų jos iškilimų 7 viršūnes, o antroji plokštelė 4 - apie skersinę ašj, praeinančią per abiejų jos iškilimų 11 viršūnes.
[0018] Švirkštinio infuzijos siurblio variklio 1 tvirtinimas prie pavaros korpuso 2 per dvi tarpusavyje sujungtas plokšteles 3 ir 4, kurios turi galimybę pasisukti apie tarpusavyje statmenas ašis, t.y. apie ašj, praeinančią per plokštelės 3 iškilimų 7 viršūnes, ir ašj, praeinančią per plokštelės 4 iškilimų 11 viršūnes, sudaro
[0019] galimybę varikliui 1 linguoti skersine jo ašiai kryptimi, nejudant asine kryptimi. Tai suteikia švirkštiniam infuzijos siurbliui du privalumus: pirmiausia, variklio lingavimas kompensuoja variklio, movos, sraigto ir vamzdžio bendraašiškumo paklaidas, todėl eigos sraigtas ir žingsninis pavaros variklis negauna papildomo krūvio, nepriklausomai nuo variklio lingavimo amplitudės. Antra, variklio galimybė linguoti, visiškai nejudant ašine kryptimi, maksimaliai padidina švirkštinio infuzijos siurblio, o tuo pačiu ir juo jvedamų pacientui medikamentų dozės, tikslumą.
1. Švirkštinis infuzijos siurblys, turintis korpusą, displėjų, klaviatūrą darbo parametrų programavimui, mikroprocesorių sistemą, valdančią pavaros žingsninį varikli, pritvirtintą per plokštelę prie pavaros korpuso ir sujungtą su eigos sraigtu, perduodančiu toliau stūmimo judesj švirkšto, įtvirtinto siurblio korpuse, stūmikliui, besiskiriantis tuo, kad švirkštinio infuzijos siurblio variklis (1) yra sujungtas su pavaros korpusu (2) per dvi standžias, tarpusavyje pasukamai sujungtas plokšteles (3,4), iš kurių plokštelė (3) turi iškilimus (7) kontaktavimui su plokštele (4), kurie yra vienoje linijoje (C-C) su plokštelės (3) tvirtinimo prie plokštelės (4) kiaurymėmis (8), o plokštelė (4) turi iškilimus (11) kontaktavimui su švirkštinio infuzijos siurblio pavaros korpusu (2), kurie yra vienoje linijoje (D-D) su plokštelės (4) tvirtinimo prie pavaros korpuso (2) kiaurymėmis (12), plokštelės (3, 4) yra išdėstytos taip, kad linijos (C-C, D-D), pravestos per plokštelių (3, 4) iškilimų (7, 11) centrus, yra statmenos tarpusavyje ir susikerta su variklio (1) ašimi, praeinančia pro plokštelių (3,4) centrines kiaurymes (6,10).
2. Švirkštinis infuzijos siurblys pagal 1 punktą, besiskiriantis tuo, kad plokštelės (3, 4) yra sujungtos tarpusavyje ir pritvirtintos prie švirkštinio infuzijos siurblio pavaros korpuso (2) per elastingas jvores (15,22). Išradimas yra skirtas švirkštiniam infuzijos siurbliui, skirtam tiksliam skystų medikamentų ar kitų skysčių jvedimui j pacientą vienkartiniais švirkštais. Pagal šj išradimą švirkštinio infuzijos siurblio variklis yra pritvirtintas prie infuzijos siurblio pavaros per dvi standžias ir tarpusavyje sujungtas plokšteles, kurios leidžia švirkštinio infuzijos siurblio varikliui linguoti, nejudant ašine kryptimi. Taip maksimaliai padidinamas švirkštinio infuzijos siurblio darbo tikslumas.
