[LT] Įprastos konstrukcijos kanistras kurui, tepalams ir kitiems skysčiams laikyti, saugoti arba transportuoti, - susidedantis iš korpuso, kaklelio su dangčiu, prie kurio pritvirtintas užraktas, kurį atidarant atidaromas dangtelis, - turi naują uždarymo mechanizmą. Jis susideda iš korpuso (1), rankenos (2), pylimo kaklelio (3), dangtelio (4) su užraktu (5) ir fiksatoriaus (14), uždarančio užraktą (5). Dangtelis (4), pritvirtintas per statraištį (7) prie kaklelio (3), sukasi aplink ašį (6) ir turi iš viršaus ašelę (8), aplink kurią sukasi užraktas (5). Užraktas (5) turi du kaiščius (9), įeinančius į kilpas (10), pritvirtintas iš abiejų kaklelio (3) pusių bei turi plokštelę (17), kuri, užraktui esant uždarytam, atsiranda fiksatoriaus (14) apačioje. Kai užraktas uždarytas, užrakto (5) kaiščiai (9) įkišti į kilpas (10). Fiksatorius (14) - apvalus strypas, kurio vienas galas atlenktas 90 laipsnių kampu, o kitame gale išgnybtos dvi plokščios auselės (15 ir 16), - perkištas per auseles (11, 12), esančias ant kanistro rankenos (2), neleidžia per plokštelę (17) užrakto (5) atidaryti. Užrakto fiksatorius sumontuotas ant kanistro rankenos auselių ir turi galimybę kontaktuoti su užrakto elementu, o kai dangtelio užraktas uždarytas, užrakto plokščias elementas yra fiksatoriaus kaištis.
[EN] The can of ordinary construction for fuel, oil and other liquid comprises a body, a neck with a cap to which is attached a lock by opening which is opened the cap. This can has a new locking mechanism. The locking mechanism comprises a body (1), a handle (2), a neck (3), cap (4) with a lock (5) and a clamp (14) closing the lock (5). The cap (4) attached to the neck (3) rotates around an axis (6) and has an axis (8) around which the lock (5) rotates. The lock (5) has two pins (9) entering into loops (10) fixed on the neck (3) from the both sides thereof, as well as the lock has a plate (17) when the lock is closed the plate (17) appears under the clamp (14). When the lock is closed, the pins (9) of the lock (5) are plugged in the loops (10). One end of the clamp (14) is bent at 90 angles and other end of it has two slots (15 and 16). The clamp (14) plugged through the slots (11, 12) on a handle (2) of the can not allows opening the lock (5) due to the plate (17). The clamp of the lock is mounted on the handle slots and has possibility to contact with the lock element, and when the lock of the cap is closed, a plane element of the lock is a pin of the clamp.
[0001] Daug metų yra žinomi metaliniai kanistrai skirti kurui, tepalams ir kitiems skysčiams
[0002] Tarybų Sąjungos laikais gaminant metalinius kanistrus, privaloma buvo vadovautis standartu GOST 5105-82 (anksčiau GOST 5105-76) kuris detaliai aprašė, skirtus metalinių kanistrų konstrukcijos, įskaitant ir pylimo kaklelio su dangčiu ir dangčio užrakto (psl.2-6) technines sąlygas.
[0003] Lietuvoje išduotame patente LT 3633 B aprašytas kanistrų dangčio mazgas, kuriame be pagrindinio (klasikinės konstrukcijos) dangčio užrakto papildomai įrengtas dar vienas fiksavimo kaištis. Nuo jo padėties priklauso pagrindinio užrakto atidarymas. Antrasis užraktas pakankamai apsaugo dangtelį nuo atsitiktinio atidarymo, tačiau sumontuotas ant dangčio mazgo sudaro daug nepatogumų: reikalauja papildomų gamybos išlaidų ir didina rūpesčius uždarant.
[0004] Gamyboje antrasis užraktas įmontuotas į judančio dangčio mazgą, reikalauja papildomų tikslumų (vadinasi ir išlaidų), o naudojant šį užraktas atkištoje padėtyje lieka ant dangčio ir trukdo kuro išpylimui iš kanistrų, ypač uždarant abu užraktus, nes fiksavimo kaiščiams sunku pataikyti tiksliai į skylę, kurios beveik nematyti, ir dar labiau jis trukdo išsikišęs iš užrakto į šoną išpilti iš kanistro kurą ir uždaryti užraktą.
[0005] Šio išradimo užduotis sumažinti gamybos išlaidas ir sudaryti patogias sąlygas vartotojui
[0006] Išradime pateikiamas žinomos formos kanistras, turintis fiksavimo kaištį, įmontuotą ant rankenos auselių, nuo kurio padėties priklauso dangčio užrakto atidarymas.
[0007] Išradime aprašomas kanistras, turintis klasikines sudėtines detales: korpusą, kaklelį su dangčiu, prie kuri• o pritvirtintas užraktas, kurį atidarant galima atidaryti ir dangteli. Sv i♦s kanistras ypatingas tuo, kad turi uždarymo mechanizmą, susidedantį iš sumontuoto ant rankenos slystančio tarp dviejų auselių kaiščio, kurio užraktas turi plokštelę, kuri, uždarius užraktą, papuola po kaiščiu ir neleidžia atsidaryti pagrindiniam užraktui.
[0008] Patraukus kaištį išilginės ašies kryptimi, atsilaisvina užrakto plokštelė ir užraktas gali būti atidarytas, atidaromas ir dangtelis.

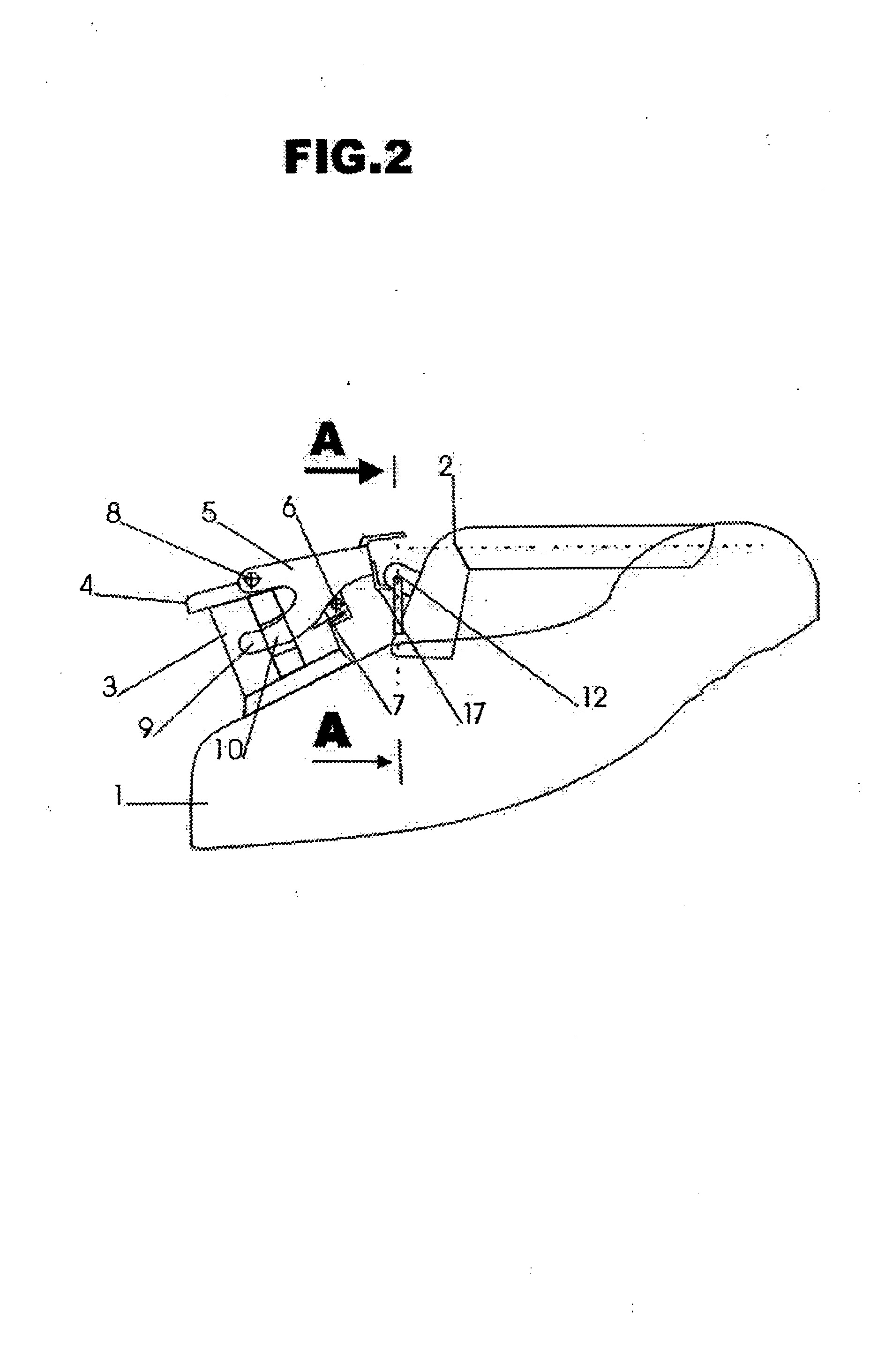

[0009] Fie . 2 - parodytas kakliukas su dangteliu, užraktu ir fiksatoriaus šoninis vaizdas, padidintu masteliu (1:1).

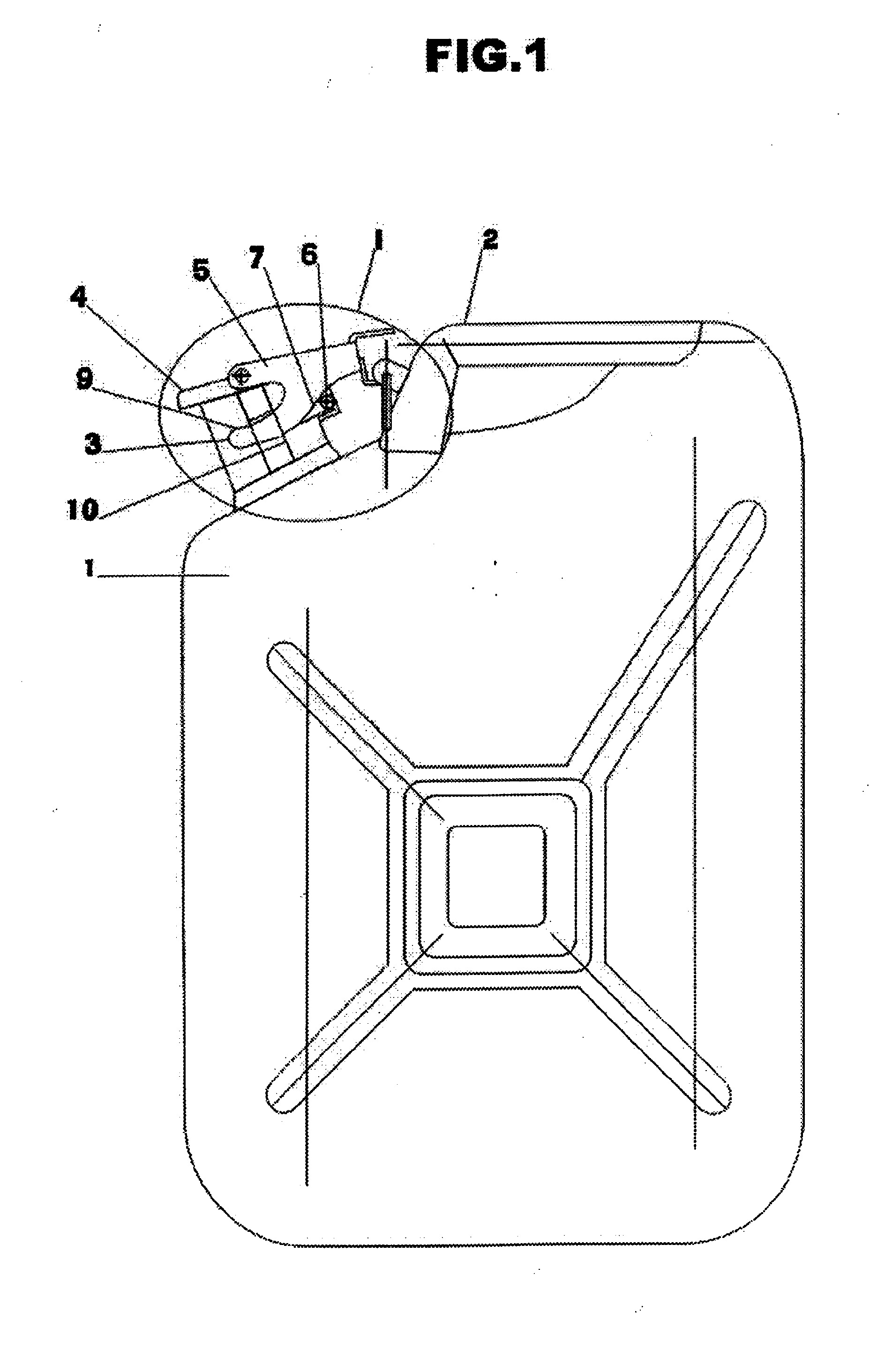

[0010] (3) ir dangtelis (4) su užraktu (5). Dangtelis (4), pritvirtintas per statraštį (7) prie kaklelio (3), sukasi aplink ašį (6) ir turi iš viršaus ašelę (8), aplink kurią sukasi užraktas (5). Užraktas (5) turi du kaiščius (9), įeinančius į kilpas (10), pritvirtintas iš abiejų kaklelio (3) pusių.

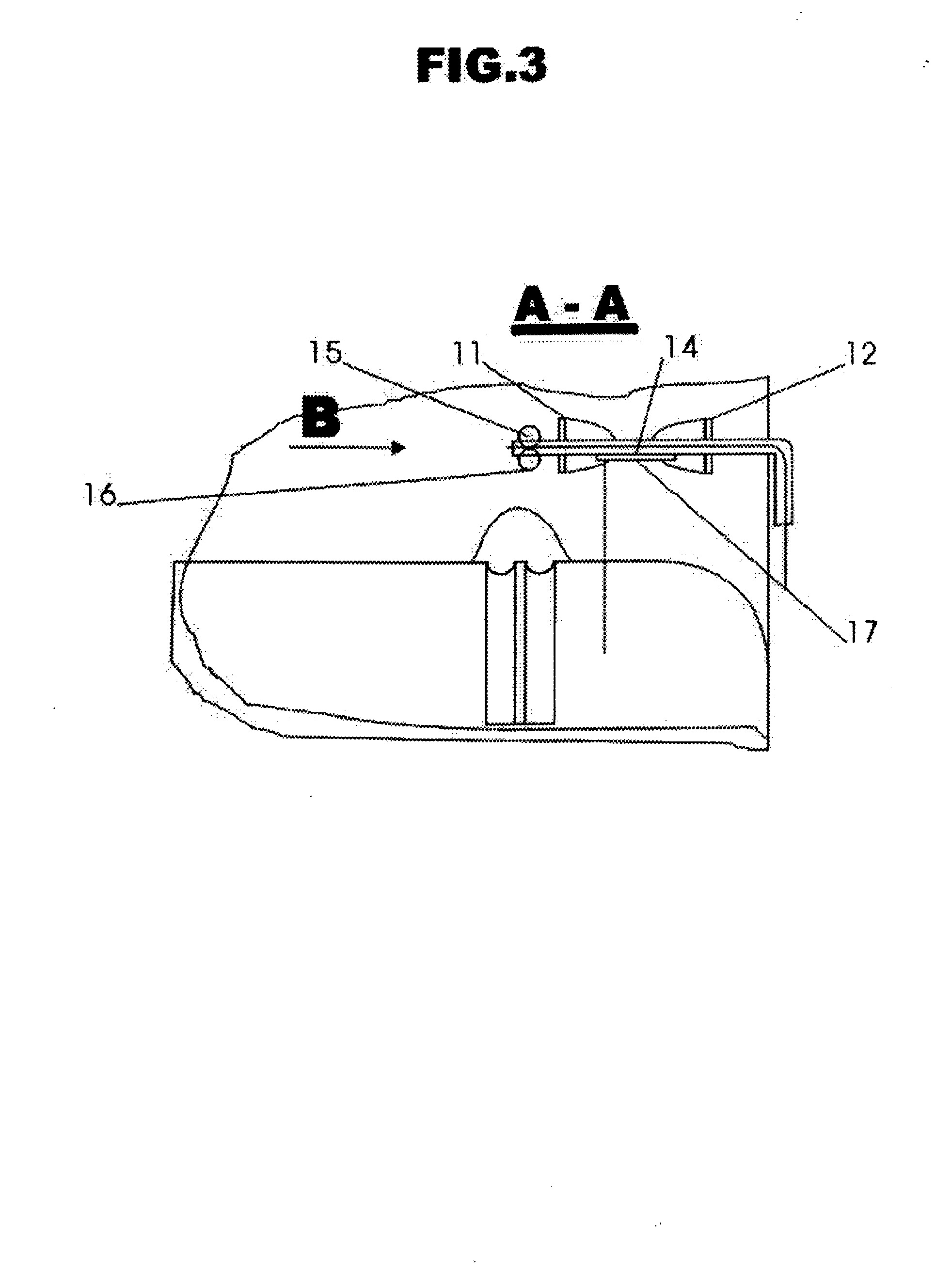

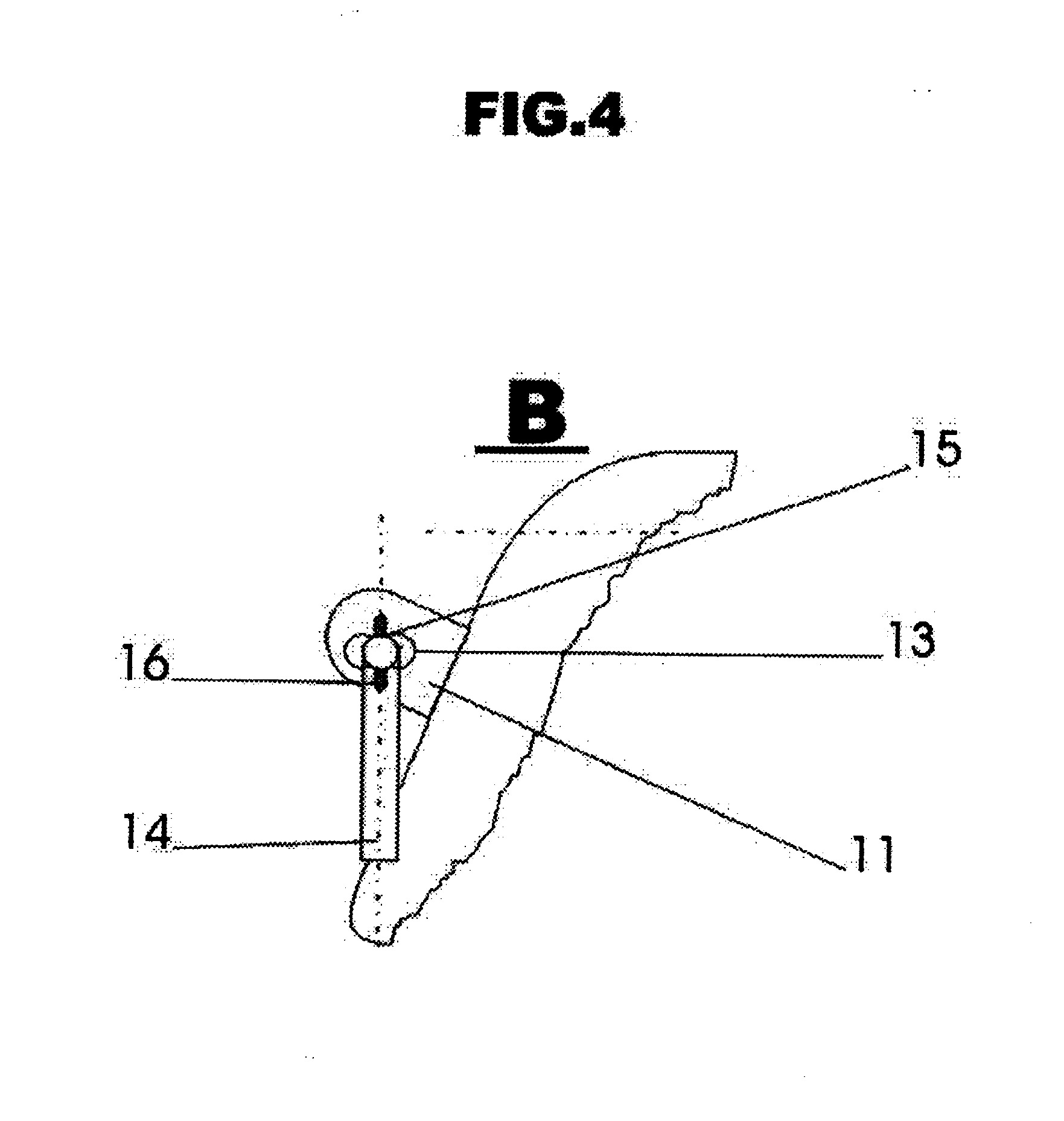

[0011] Pagal šį išradimą ant kanistro rankenos (2) padarytos auselės 11 ir 12 su skirtingomis kiaurymėmis. Vienos auselės kiaurymė - ovalo formos (13), o kitos auselės kiaurymė - apvali. Fiksatorius (14) - apvalus strypas, kurio vienas galas atlenktas 90° kampu, o kitame gale - išgnybtos dvi plokščios auselės (15) ir (16), kurios pjūvyje sudaro profilį, išbraižytą į ovalą. Užrakto (5) užpakalinėje dalyje, priešingoje turinčiajai kaiščius (9), yra pritvirtinta plokštelė
[0012] Kai kanistras uždarytas, užrakto (5) kaiščiai (9) įkišti į kilpas (10). Fiksatorius perkištas per auseles (11, 12) neleidžia per plokštelę (17) užrakto (5) atidaryti. Fiksatoriaus atlenktos dalys sudaro papildomą svorį, kuris nukreipia fiksatorių taip, kad auselės (15) ir (16) negalėtų išlįsti per ovalinę kiaurymę.
[0013] Atidarant kanistrą, fiksatorius sukamas iki tol, kol auselės (15) ir (16) praslysta per ovalinę kiaurymę (13) auselėje (11) ir traukiamas iki antrosios auselės (12), kurios apvali kiaurymė sustabdo fiksatoriaus ištraukimą. Fiksatorius lieka prie rankenos ir netrukdo pasukti užraktą (5) ir pakelti dangtelį (4).
[0014] Fiksatorius atskirtas nuo judančių užraktų ir dangtelių netrukdo kuro įpylimui ir išpylimui ir patikimai saugo nuo atsitiktinio atsidarymo.
1. Kanistro uždarymo mechanizmas, susidedantis iš korpuso (1), rankenos (2), pylimo kaklelio (3), dangtelio (4) su užraktu (5) ir fiksatoriaus (14), uždarančio užraktą (5), besiskiriantis tuo , kad dangtelio užrakto fiksatorius sumontuotas ant kanistro rankenos auselių ir turi galimybę kontaktuoti su užrakto elementu, o kai dangtelio užraktas uždarytas, užrakto plokščias elementas yra fiksatoriaus kaištis.
