[LT] Išradimas priklauso įrenginiams, naudojamiems fizioterapijoje, specifinių refleksinių taškų stimuliavimui žmogaus kūno paviršiuje, ir gali būti panaudotas refleksoterapijai gydymo įstaigose ir buityje.@Refleksoterapinis aplikatorius, sudarytas iš elastinio pagrindo ir įtvirtintų jame adatėlių su sustorinimais vienuose galuose ir užaštrinimais kituose, be to, adatėlės užtvirtintos pagrinde savo sustorintomis dalimis ir iš užaštrinimų pusės iškyla į paviršių, o elastinis pagrindas yra vientisas storio kryptimi iš vieno sluoksnio arba dviejų, sujungtų vienas su kitu į vieną sluoksnių visumą, o adatėlės sustorintais galais įstatytos pagrindo kūne ir ten užspaustos suformuoto vientiso pagrindo.
[EN] Diclosed is an applicator which can be used for reflexotherapy in health-care institutions or at home and is comprised of an elastic base (1) fitted with needles (2) which have an enlarged portion (3) on one end a tip (4) on the other end, whereby said needles are secured to the base (1) at the enlarged portions (3) thereof and protrude externally with their tips (4). The novelty of the applicator is in that the elastic base (1) is integral, formed as a whole in the direction of thickness and comprising either one layer or two bonded and integral layers, and in that the needles (2) are installed with the enlarged portions thereof (3) embedded in the body of the base (1) and held therein during the forming of the integral base. The outer surface of the support (1) can comprise protrusionssurrounding the needles, whereby said needles can be tapered in the direction from the enlarged portion towards the tip and be wedge-shaped, i.e. have the shape of a thumbtack or a nail. Moreover, theelastic base (1) can have the shape of one or several coaxial hollow rollers, whereby a gap exists between the abutments of adjacent rollers.
[0001] Išradimas priklauso {renginiams, naudojamiems fizioterapijoje, specifinių refleksinių taškų stimuliavimui žmogaus kūno paviršiuje, būtent aplikatoriams, ir gali būti panaudotas refleksoterapijai gydymo įstaigose ir buityje.
[0002] Artimiausias siūlomam aplikatoriui yra aplikatorius, turintis elastinį pagrindą, ir sudarytas iš sutvirtintų tarp savęs atraminės ir prispaudimo elastinių plokščių ir kiaurai per atraminę plokštę pervertų adatėlių su sustorinimais (galvutėmis) viename gale ir užaštrinimais kitame gale, be to, sustorinimais adatėlės užtvirtintos tarp abiejų plokštelių ir iškyla užaštrinimų pusėje virš atraminės plokštės paviršiaus (žiūr. SU-A-1551381).
[0003] Kadangi atraminė ir prispaudimo plokštės tik sutvirtintos tarp savęs, tarp jų egzistuoja skiriamoji plokštuma, jos nesudaro vientiso kūno, dėl to, adatėlės nepakankamai standžiai įtvirtintos pagrinde, jos gali smigti į pagrindą arba išlįsti iš jos, arba dėl plokščių elastingumo ir vienos plokštės nutolimo nuo kitos judėti apie savo ašis, tai neužtikrina naudojant aplikatorių reikiamo adatėlių padėties stabilumo. Be to, dviejų plokščių poreikis padaro pagrindą pakankamai storą ir, savaime aišku, tai sąlygoja nepakankamą jo elastingumą.
[0004] Išradimo tikslas yra patobulinti aplikatorių, taikant adatėlių užlenkimą pagrinde, kuris storio kryptimi yra vientisas, ir tai leidžia adatėles standžiai įtvirtinti aplikatoriaus pagrinde, o taip pat padidina pagrindo elastingumą.
[0005] Šis tikslas pasiekiamas taip: aplikatoriuje, sudarytame iš pagrindo ir jame įtvirtintų adatėlių su sustorinimais vienuose galuose ir užaštrinimais kituose
[0006] galuose, be to, adatėlės pagrinde yra įtvirtintos savo galais, turinčiais sustorinimus, ir j išorę iškyla užaštrinimais, pagal pateiktą išradimą, elastinis pagrindas pagamintas vientisas storio kryptimi iš vieno sluoksnio arba iš dviejų, tarp savęs sujungtų j vieną sluoksnių visumą, o adatėlės pagrindo kūne išdėstytos sustorintomis dalimis ir ten suspaustos taip, kad sudarytų vientisą pagrindą.
[0007] Adatėles iš sustorinimų (galvučių) pusės j pagrindą įstato jų plastiniame būvyje, be to, pagrindo medžiaga, esanti takumo būsenoje, visiškai aprėpia kiekvienos adatėlės paviršių ir standžiai ją prispaudžia, kai sustingsta pagrindo medžiaga, tai yra, kai susiformuoja vientisas pagrindas, o tai užtikrina standų adatėlių įtvirtinimą pagrinde ir pašalina pavojų, kad jos gali smigti į pagrindą arba iškilti virš jo, be to, toks adatėlių {tvirtinimas pagrinde nesumažina aplikatoriaus lankstumo. Tą užtikrina adatėlių padėties stabilumas esant jvairioms aplikatoriaus apkrovoms jj naudojant. Be to, kas išvardinta, vientiso storio kryptimi pagrindo panaudojimas leidžia išvengti dviejų plokščių būtinybės, o tai sumažina pagrindo storį, ir savaime aišku, padidina elastingumą.
[0008] Esant šioms sąlygoms, pagrindo išoriniame paviršiuje gali būti išpildyti iškilimai, kurie apgaubia adatėles.
[0009] Tai dar labiau padidina adatėlių padėties pastovumą, ypač skersine adatėlių kryptimi, kadangi padidina adatėlių prispaudimo ilgį pagrinde, išsaugant aplikatoriaus pagrindo lanstumą, ir apriboja jų panirimą į naudotojo epidermą.
[0010] Adatėlės gali būti išpildytos su susiaurėjimais nuo sustorinimo iki užaštrinimo, tai padidina jų padėties pastovumą, būtent, - pagrindo paviršiui statmena kryptimi, kadangi pleištinė adatėlių forma trukdo joms iškilti iš pagrindo.
[0011] Be to, nurodytos adatėlės gali turėti galvučių formos sustorėjimus, tai dar labiau labiau padidina jų padėties pastovumą.
[0012] Adatėlės taip pat gali būti vinių arba smeigtukų formos , tai aplikatorių gamybos procesą padaro paprastesnį ir jį atpigina.
[0013] Tokia aplikatoriaus konstrukcija sąlygoja aplikatoriaus panaudojimą statikos būsenoje, tai yra kai jis veikia pastoviai apibrėžtoje žmogaus kūno zonoje.
[0014] Pagrindas gali turėti cilindrinio velenėlio formą, ir jis gali būti vientisas apskritine kryptimi arba suvyniotas iki cilindrinės formos iš plokštės, kurios briaunelės tarp savęs sutvirtintos sandūroje, be to, adatėlės velenėlyje yra įtvirtintos taip, kad jų aštrios dalys iškiltų į paviršių, o velenėlis užtvirtintas, mažiausiai, ant vieno krijo (žiedinės juostos), kuris turi galimybę suktis apie ašj arba užtvirtintas ant veleno.
[0015] Tokia aplikatoriaus konstrukcija leidžia kočioti velenėlį su adatėlėmis atitinkamoje žmogaus kūno zonoje, tai yra leidžia dirbti dinaminiame režime, tai užtikrina daugkartinį trumpalaikj adatėlių poveikį refleksiniams šios zonos taškams, o tai savo ruožtu didina reflekso terapinį efektą, o adatėlės, įtvirtintos velenėlyje, vientisame per jo storį, užtikrina jų padėties stabilumą, esant bet kokiems aplikatoriaus apkrovimams jį naudojant. Velenėlis, kai jis vientisas apskritine kryptimi, yra gaminamas naudojant karštąją arba šaltąją plastifikaciją (ant įtvaro), tai įgalina gauti tolygų adatuotą aplikatoriaus paviršių ir padidina jo atsparumą, bet daro truputį sudėtingesnę velenėlio gamybos technologiją.
[0016] Velenėlio gamyba elastinio pagrindo vyniojimo į cilindrą būdu užtikrina paprastesnę jo gamybos technologiją, tačiau yra suformuojama siūlė arba jos pėdsakas tarp pagrindo kraštų, po to, kai jie yra sujungiami.
[0017] Esant tokioms sąlygoms, adatėlės velenėlyje gali būti įtvirtintos, mažiausiai, dviem žiedinėm juostom su tarpeliais tarp jų.
[0018] Toks aplikatorius užtikrina adatėlių veikimo galimybę reikiamose refleksinės zonos juostose, išskyrus jų veikimą kitose juostose (pavyzdžiui, adatėlių veikimą abiejose stuburo pusėse, išskiriant įtaką pačiam stuburui).
[0019] Aplikatoriaus pagrindas gali būti sudarytas, mažiausiai, iš dviejų pilnų cilindrinių velenėlių, vientisų apskritine kryptimi arba suvyniotų iki cilindrinės formos iš plokštės, kurios kraštai sandūrose yra tarp savęs sutvirtinti, be to, adatėlės velenėliuose yra įtvirtintos taip, kad aštriosios jų dalys iškyla į paviršių, velenėliai įtvirtinti su tarpeliais tarp jų ant krijų, kurių skaičius, mažiausiai, yra lygus velenėlių skaičiui, o krijai ant ašies įtaisyti taip, kad turi galimybę suktis apie tą ašį, arba įtvirtinti ant veleno.
[0020] Toks aplikatorius taip pat užtikrina adatėlių veikimą reikiamose refleksinės zonos juostose, išskyrus jų veikimą kitose juostose (pavyzdžiui, adatėlių veikimo galimybę abiejose stuburo pusėse, išskyrus poveikį pačiam stuburui). Be to, krijų nepriklausomo sukimosi apie ašį galimybė užtikrina velenėlių kočiojimo krypties keitimo galimybę, išvengiant naudotojo odos pažeidimų.
[0021] Plokštės arba plokščių kraštų sandūra arba sandūros gali būti atliktos cilindro sudaromosios kryptimi, arba pasvirusi, arba figūrinė.
[0022] Sandūra arba sandūros, atliktos cilindro sudaromosios kryptimi užtikrina paprastą velenėlio gamybos technologiją, o kai jos atliktos pasvirusios arba figūrinės, tai padidina plokštės kraštų sujungimo tarp savęs jungties arba jungčių tvirtumą.
[0023] Aplikatoriaus pagrindas, be to, gali būti padarytas iš ištisai lieto velenėlio, užtvirtinto ant veleno arba jtaisyto su galimybe suktis apie ašj, be to, adatėlės velenėlyje jstatytos taip, kad jų aštrios dalys iškiltų j paviršių.
[0024] Toks aplikatoriaus pagrindo išpildymas supaprastina jo konstrukciją ir gamybą, nes nereikia naudoti krijų, bet sumažina pagrindo elastingumą, o tai padidina naudotojo odos pažeidimų galimybę.
[0025] Šiuo atveju adatėlės gali būti jstatytos vientiso liejimo velenėlyje, mažiausiai, dviem žiedinėmis juostomis su tarpais tarp jų.
[0026] Toks adatėlių išdėstymas velenėlyje užtikrina adatėlių veikimą reikiamose refleksinės zonos juostose išskyrus jų veikimą kitose juostose (pavyzdžiui, adatėlių galimybė veikti abi stuburo puses išskyrus jų veikimą patj stuburą), bet neužtikrina velenėlių kočiojimo krypties pakeitimo be naudotojo odos pažeidimo, kadangi abi juostos negali sukiotis nepriklausomai viena nuo kitos.
[0027] Be to, tarpai tarp juostų gali būti atlikti kaip grioveliai,-kurie skiria juostas vieną nuo kitos.
[0028] Aplikatoriaus pagrindas gali būti sudarytas, mažiausiai, iš dviejų vientisai lietų velenėlių, užtvirtintų ant veleno arba {taisytų su galimybe suktis ant ašies su tarpais tarp jų, o adatėlės velenėliuose įtvirtintos aštriais galais j viršų.
[0029] Ašis, ant kurios uždėti krijai arba velenėliai, gali savo galais išlįsti už aplikatoriaus skersgalių arba gali būti aprūpinta ant jos užtvirtintu laikikliu su rankenėle arba, mažiausiai dviem kronšteinais, pritvirtintais ant pastovo.
[0030] Velenas, ant kurio užtvirtinti krijai, savo galais gali išlysti už aplikatoriaus skersgalių arba būti aprūpintas ant jo užtvirtintu laikikliu su rankena arba mažiausiai, dviem kronšteinais, įtvirtintais ant pastovo, be to, velenas jtaisytas laikiklyje arba kronšteinuose su sukimosi galimybe.
[0031] Ašies arba veleno išsikišimas savo galais už aplikatoriaus skersgalių leidžia naudotojui velenėlj arba velenėlius kočioti, laikant juos už išsikišusių galų, visai kaip skalbinių lyginimo lentą, ir supaprastina aplikatoriaus konstrukciją, tačiau riboja paties naudotojo galimybes panaudoti jį kai kurioms kūno zonoms, pavyzdžiui, jis pats savarankiškai negali apdoroti savo nugaros. Be to, sunku užtikrinti kūnui nedidelį spaudimą. Laikiklis su rankena leidžia patogiau kočioti velenėlj, nes naudojama tik viena ranka, tai išplečia jvairių kūno zonų apdorojimo galimybes, leidžia sudaryti kūnui nedidelj spaudimą. Veleno arba ašies patalpinimas ant kronšteinų, užtvirtintų ant pastovo, leidžia aplikatorių naudoti kojų pėdoms. Atskirų velenėlių patalpinimas ant ašies užtikrina jų nepriklausomą sukimąsi, taigi, užtikrina velenėlių kočiojimo krypčių pakeitimo galimybę nepažeidžiant naudotojo odos.
[0032] Aplikatoriaus pagrindas gali būti atliktas pagal kūno zonos formą, tinkančią refleksoterapijai, ir turėti jungiamuosius elementus jo briaunų sujungimui, o adatėlės pagrinde yra {statytos taip, kad aštrios jų dalys išsikiša pagrindo vidaus kryptimi, be to, adatėlės išdėstytos visame pagrindo plote arba jo dalyje.
[0033] Toks pagrindo išpildymas leidžia atlikti statinę refleksoterapiją įvairiose kūno vietose, pavyzdžiui ant kojų padų, delnų.
[0034] Aplikatorius atskirtomis jo briaunomis yra uždedamas ant atitinkamos kūno zonos ir po to briaunos yra sujungiamos, o adatėlės yra suliečiamos su kūno zona ir jos j kūną įsigilina (įsispaudžia), nepažeisdamos odos. Adatėlių išdėstymas pagrindo dalyje leidžia apdoroti pageidaujamą kūno dalies zoną.
[0035] Kai pagrindas turi sukimosi kūno formą, tai yra cilindro, kūgio, paraboloido ir taip toliau, su briaunomis, turinčiomis jungiamuosius elementus, ir adatėlių išsikišimas velenėlio ašies kryptimi leidžia pagrindą vynioti apie tokias naudotojo kūno dalis arba apie atskiras šių dalių zonas, kaip blauzda, šlaunis, pečių linija. Be to, tokia pagrindo forma leidžia supaprastinti jo gamybą.
[0036] Toliau pateikiamas detalus išradimo esmės aprašymas, remiantis pridedamais brėžiniais, kuriuose: Fig. 1 pavaizduotas aplikatoriaus fragmento skersinis pjūvis pagal pateiktą išradimą; Fig. 2 pavaizduotas aplikatoriaus fragmentas pagal šj išradimą su iškilimais, apimančiais adatėlių strypus, pagrinde; Fig. 3 pavaizduotas aplikatoriaus fragmentas pagal pateiktą išradimą su adatėlėmis, kurios aštrigalio kryptimi yra susiaurintos; Fig. 4 pavaizduotas aplikatoriaus fragmentas pagal pateiktą išradimą su adatėlėmis, kurios susiaurintos aštrigalio kryptimi ir ant pastorintų galų turi galvutes; Fig. 5 pavaizduotas aplikatoriaus fragmentas pagal pateiktą išradimą su adatėlėmis, kurios yra smeigtuko formos; Fig. 6 pavaizduotas {renginys, skirtas plokštės formos aplikatoriaus pagal pateiktą išradimą, gamybai; Fig. 7 pavaizduotas aplikatoriaus apkabos pagal pateiktą išradimą vaizdas, kuris turi cilindrinio tuščiavidurio velenėlio formą; Fig. 8 pavaizduotas aplikatoriaus, parodyto fig. 7, skersinis pjūvis; Fig. 9-10 pavaizduotas tuščiavidurio velenėlio, vientiso apskritimine kryptimi, formos aplikatoriaus gamybos schema pagal pateiktą išradimą; Fig.11-13 pavaizduoti velenėlių, pagamintų iš plokščių, briaunų sandūrų išdėstymo variantai; Fig. 14-15 pavaizduoti aplikatoriaus pagal pateiktą išradimą su krijais, užtvirtintais ant veleno, skersiniai pjūviai Fig. 16 pavaizduotas aplikatorius pagal pateiktą išradimą su krijais, išdėstytais ant laikiklio ašies; Fig. 17 pavaizduotas aplikatorius pagal pateiktą išradimą su krijais, išdėstytais ant ašies su kronšteinais, pritvirtintais ant pastovo; Fig. 18 pavaizduotas velenėlio su adatėlėmis, išdėstytomis dviem juostom, apkabos vaizdas; Fig. 19 pavaizduotas aplikatoriaus pagal pateiktą išradimą su dviem velenėlias apkabos vaizdas; Fig. 20 pavaizduotas aplikatoriaus pagal pateiktą išradimą su keletu velenėlių, su patalpintais ant ašies krijais ir laikikliu, skersinis pjūvis; Fig. 21 pavaizduotas aplikatoriaus pagal pateiktą išradimą su keletu velenėlių, patalpintais ant ašies krijais ir kronšteinais ant pastovo, skersinis pjūvis; Fig. 22 pavaizduotas aplikatorius pagal pateiktą išradimą su ištisai lietu velenėliu, pritvirtintu ant veleno; Fig. 23 pavaizduotas aplikatoriaus pagal pateiktą išradimą su ištisai lietu velenėliu su adatėlėmis, išdėstytomis dviem juostomis, apkabos vaizdas; Fig. 24 pavaizduotas aplikatoriaus su ištisai lietu velenėliu, išdėstytu ant ašies, skersinis pjūvis; Fig. 25 pavaizduotas aplikatoriaus pagal pateiktą išradimą su keturiais ištisai lietais velenėliais, išdėstytais ant ašies, skersinis pjūvis; Fig. 26 pavaizduotas aplikatoriaus pagal pateiktą išradimą, turinčio sukimosi kūno formą su adatėlėmis, aštrigaliais nukreiptomis j vidurj, skersinis pjūvis; Fig. 27 pavaizduotas aplikatoriaus pagal pateiktą išradimą, turinčio sukimosi kūno formą su adatėlėmis, aštrigaliais išdėstytomis j vidurį, vaizdas perspektyvoje; Fig. 28 pavaizduotas aplikatoriaus pagal pateiktą išradimą, turinčio strypelio su adatėlėmis, nukreiptomis aštrigaliais j vidurj, formą skersinis pjūvis; Fig. 29 pavaizduotas aplikatorius pagal pateiktą išradimą, turintis kepurėlės su adatėlėmis, nukreiptomis j vidurj, formą.

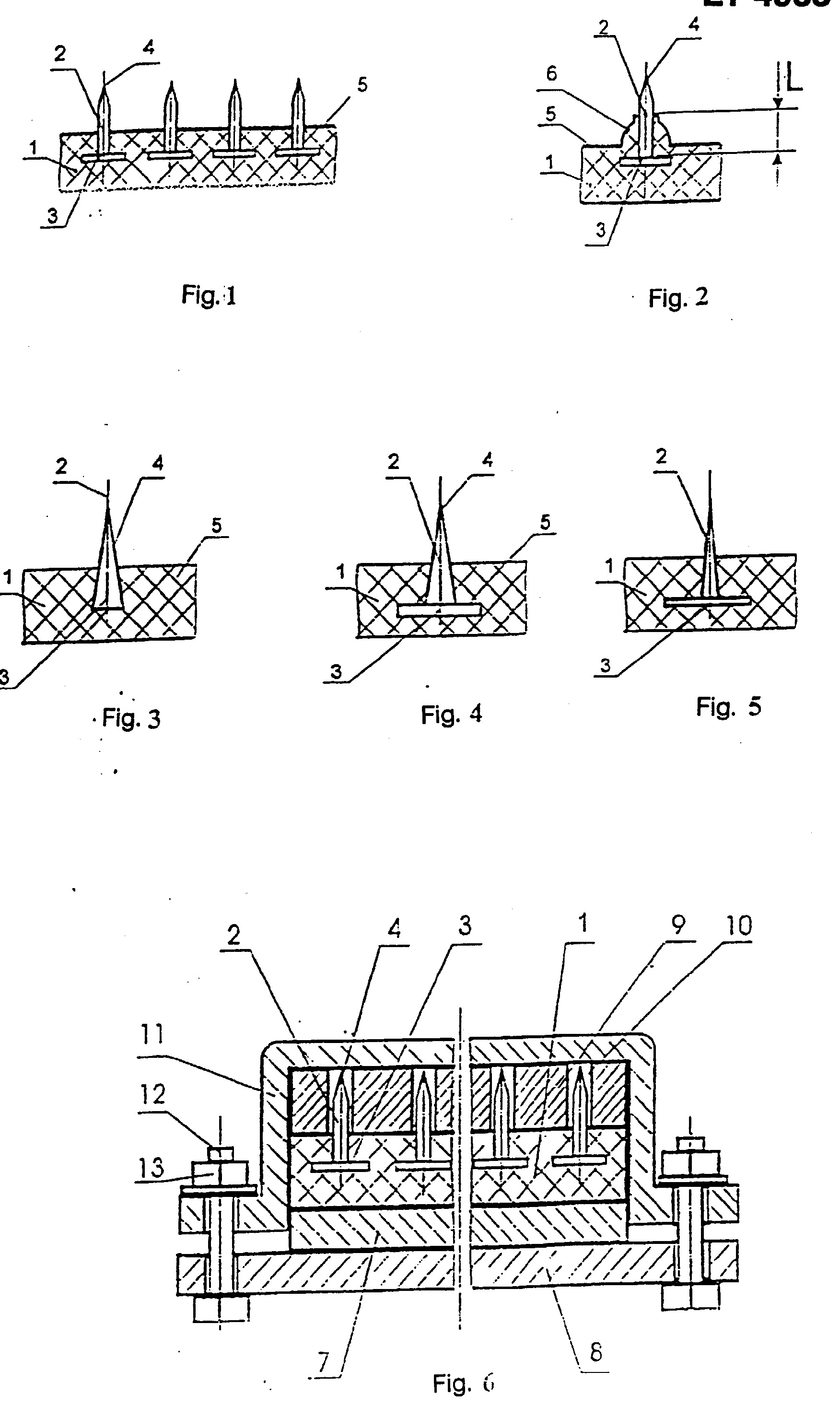

[0037] Aplikatorius turi pagrindą (1) (fig. 1), geriausiai elastinį (pavyzdžiui, guminį) ir jame įtvirtintas adatėles (2) su sustorėjimais (3) (pavyzdžiui, galvutėmis) vienuose galuose ir su aštrigaliais (4) kituose, be to, adatėlės (2) pagrinde (1) įtvirtintos iš sustorėjimų (3) pusės ir iškyla iš aštrigalių (4) pusės virš pagrindo (1) plokštumos (5), be to, adatėlės (2) užspaustos pagrinde (1) jos karšto ar šalto plastifikavimo būdu.
[0038] Pagal vieną iš išradimo įgyvendinimo variantų ant pagrindo (1) paviršiaus (5) padaryti iškilimai (6) (fig. 2), kurie apima adatėles (2). Iškilimai (6) padidina adatėlių (2) užspaudimo ilgį L, o tai padidina jų padėties stabilumą ir riboja jų įsispaudimo j naudotojo epidermį dydį.
[0039] Adatėlės (2) gali turėti pleišto formą su susiaurėjimais nuo sustorėjimo (3) aštrigalio (4) kryptimi (fig. 3), tai yra piramidės formą, o tai mažina jų galimybę išlysti už pagrindo (1) paviršiaus (5). Čia nurodytieji adatėlių (2) sustorėjimai (3) gali turėti galvučių formą (fig. 4).
[0040] Adatėlės (2) taip pat gali turėti vinių formas (fig.1) arba smeigtukų formas (fig. 5).
[0041] Aplikatoriaus pagrindą (1) talpina ant atraminės plokštės (7) (fig.6) ir kartu su ja išdėsto ant jrenginio aplikatorių gamybai pagrindo (8). Ant pagrindo (1) viršaus talpina matricą (9), kuri turi kiauras skyles (10), išdėstytas priklausomai nuo adatėlių (2) išdėstymo aplikatoriuje. I skyles (10) jdeda adatėles (2), sustorėjimais (3) (galvutėmis) nukreiptas j aplikatoriaus pagrindą (1). Ant matricos (9) deda jrenginio aplikatoriams gaminti dangtelį (11) ir sujungia jį varžtais (12) su veržlėmis (13) su jrenginio aplikatoriams gaminti pagrindu (8). Aplikatoriaus pagrindą (1) įkaitina iki suminkštėjimo ir veržlių (13) ant varžtų (12) užsukimo būdu sukuria spaudimą adatėlėms (2) iš dangtelio (11) pusės, įstato adatėles (2) reikiamu gyliu jų sustorėjimais (3) į pagrindą (1). Po to pakaitina pagrindą (1) iki karšto plastifikavimo temperatūros (būtent, iki gumos vulkanizavimo temperatūros, jeigu pagrindas (1) yra guminis). Pagrindo (1) medžiaga, kuri yra takumo būsenoje, visiškai apima adatėlių (2) paviršių ir po to, kai pagrindas (1) atvėsta, adatėles (2) standžiai prispaudžia. Po to, kai atvėsta pagrindas (8), ant varžtų (12) atsukinėja veržles (13), nuima dangtelį (11) nuo pagrindo (8), atlaisvina aplikatoriaus pagrindą (1) su joje užspaustomis adatėlėmis (2) nuo matricos (9) ir įrenginio aplikatoriams gaminti pagrindo (8). Tokiu būdu įmanoma pagaminti pateiktą aplikatorių.
[0042] Aplikatorių patalpina ant gulto tam tikroje vietoje ir nustatytam laikui ant aplikatoriaus atitinkama refleksine kūno zona paguldo naudotoją. Adatėlės (2), veikdamos refleksinius taškus, panyra j naudotojo epidermį, taip gaunamas pageidaujamas refleksoterapijos efektas. Be to, aplikatorių ant naudotojo kūno galima pritvirtinti pavyzdžiui bintų, diržų, ir korsetų pagalba. Adatėlės (2), standžiai suspaustos aplikatoriaus pagrinde (1), išsaugo savo padėtj, tai yra, esant jvairiems pagrindo (1) išlinkimams ir spaudimo dydžiams į aplikatorių, ne sminga j pagrindą

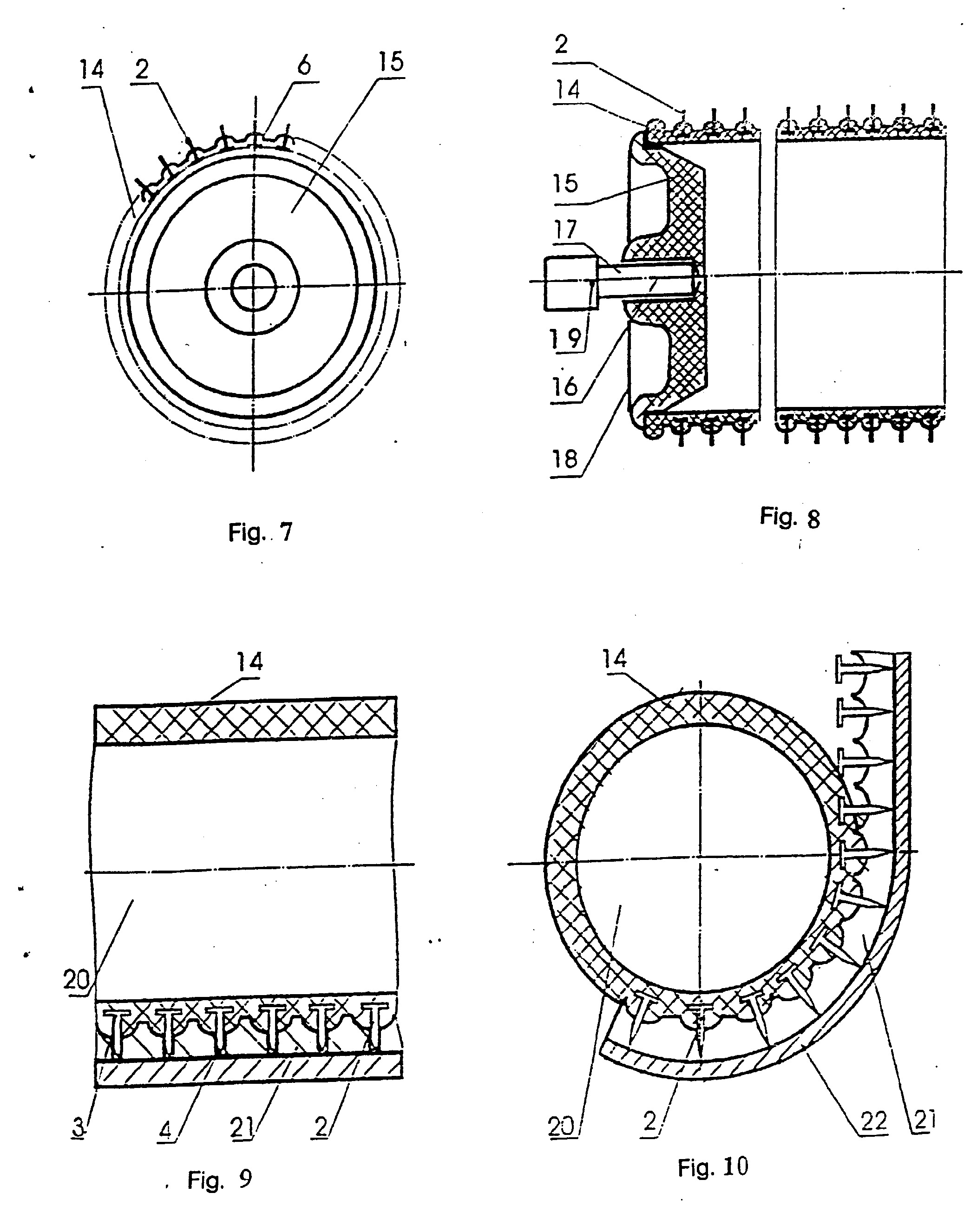

[0043] Aplikatorius gali turėti tuščiavidurio cilindrinio velenėlio, vientiso apskritine kryptimi, formos pagrindą (14) (fig.7,8), pavyzdžiui, vientiso liejimo su adatėlėmis (2), išdėstytomis velenėlyje (14), kai jų užaštrintos dalys (4) iškyla j viršų, o velenėlis
[0044] (14) užtvirtintas ant krijų (15), kurie turi galimybę suktis ant ašies (16), kuri savo galais (17) išlenda už aplikatoriaus skersgalių (10). Ašies (16) galai (17) gali turėti rankenėles (19). Velėnėlj (14) gamina, pavyzdžiui, taip, kaip tai parodyta fig.9,10. Ant jtvaro (20) išdėsto ištisai lieto velenėlio (14) formos pagrindą. Adatėlių (2) su užaštrinimais (4) ir galvutėmis (3) jstatymui naudoja elastinę matricą (21), turinčią kietą elastingą jdėklą (22), j kurį atremia adatėlių (2) užaštrinimus (4), tai užtikrina visoms adatėlėms (2) vienodą panirimą į velenėlį (14), ir su kiaurymėmis (neparodyta) adatėlėms (2), be to, kiaurymių diametras truputį didesnis, negu adatėlių (2) diametras. Jtvarą (20) su velenėliu (14) patalpina ant elastingos matricos (21), į kurią jau įstatytos adatėlės (2), ir pakaitina iki jo medžiagos suminkštėjimo. Matricą (21) palaipsniui suka aplink velenėlį (14), o adatėlės (2) smenga į velenėlio (14) kūną tokiu gyliu, kurį nustato matricos (21) kūne patalpintas įdėklas (22). Velenėlio (14) medžiaga apima adatėles (2) ir jas, po medžiagos sukietėjimo vėstant, standžiai užspaudžia velenėlio (14) kūne. Kai pagaminamas velenėlis (14) su suspaustomis jame adatėlėmis (2), jį užmauna ant krijų (15) su įvarža. (fig.8).
[0045] Velenėlį gamina taip pat naudodami paprastesnę technologiją - suvyniojant plokštę, pagamintą iš pagrindo medžiagos, iki cilindro formos ir sandūroje sujungiant plokštės briaunas, naudojant plastifikaciją arba jas klijuojant, arba susiuvant. Čia plokštės briaunų sandūra atlikta pagal cilindro sudaromąją (23)
[0046] Pats naudotojas arba kitas žmogus, laikydamas ašies (16) rankenėles (19) reikiamu spaudimu į atitinkamas kūno vietas, vedžioja aplikatorių per tą zoną grįžtamuoju - slenkamuoju judesiu. Be to, velenėlis (14) su krijais (15) sukasi apie ašį (16), taip nardindamas adatėles (2) į naudotojo kūną ir jas iš kūno ištraukdamas, tai pašalina naudotojo odos pažeidimų galimybę adatėlėmis (2). Adatėlės (2) daugkart ir pastoviai veikia skirtingus refleksinius naudotojo kūno nurodytos zonos taškus, tai yra aplikatorius veikia dinaminiu režimu.

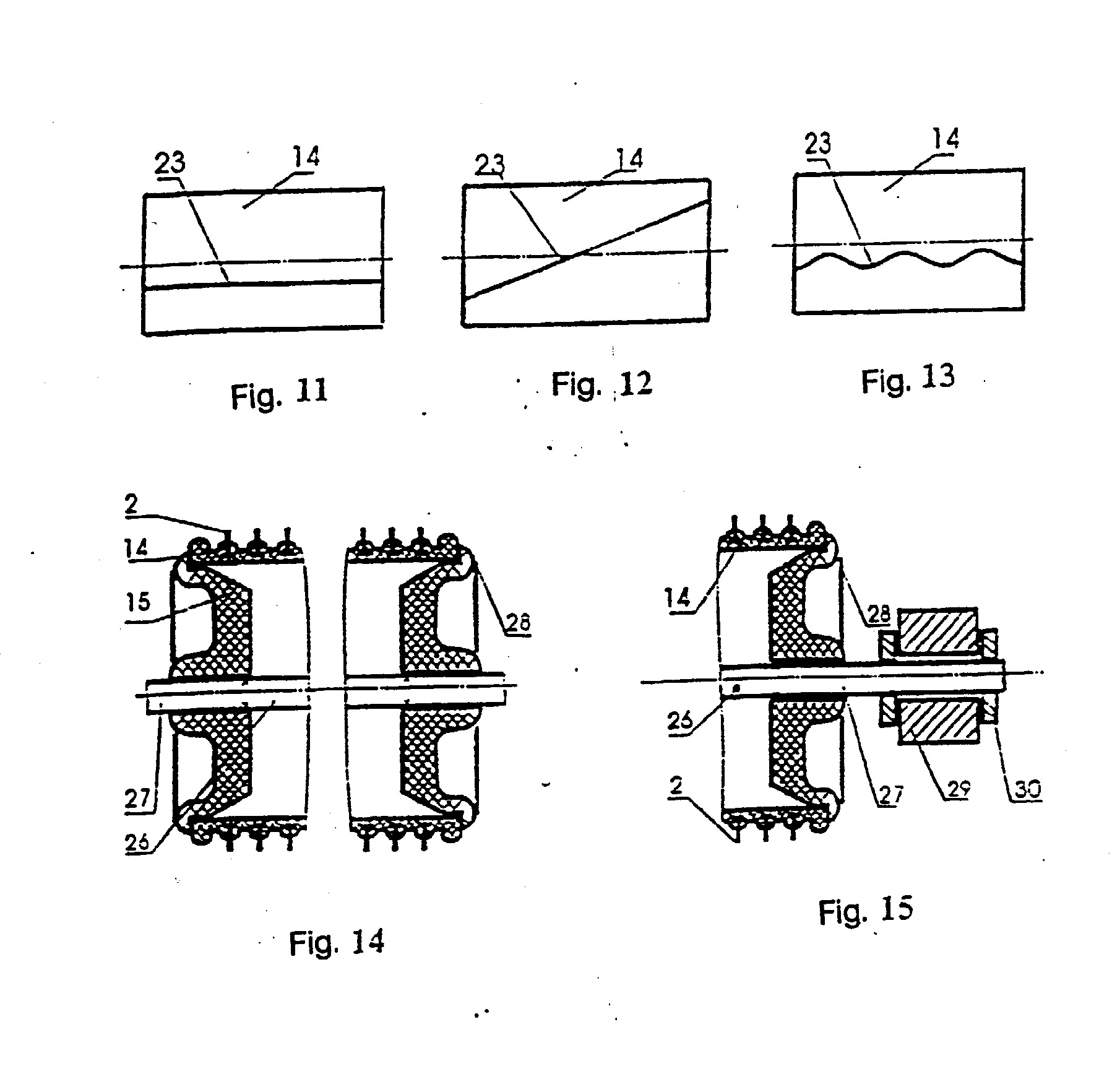

[0047] Krijai (15) (fig.14) gali būti užtvirtinti ant veleno (26) taip, kad jų galai (27) išsikištų už velenėlio (14) skersgalių (28).
[0048] Grįžtamasis - slenkamasis aplikatoriaus judesys yra gaunamas grjžtamaisiais - slenkamaisiais delnų judesiais per veleno (26) galus (27).
[0049] Ant veleno (26) galų (27) gali būti išdėstytos galinčios suktis rankenėlės (29)
[0050] Laikydamas veleno (26) rankenėles (29) reikiamu spaudimu į atitinkamas kūno zonas, pats naudotojas arba kitas žmogus aplikatorių grįžtamuoju - slenkamuoju judesiu vedžioja šia zona. Velenėlis (14) su krijais (15) ir velenu (26) šiuo atveju sukasi rankenėlių (29) atžvilgiu.

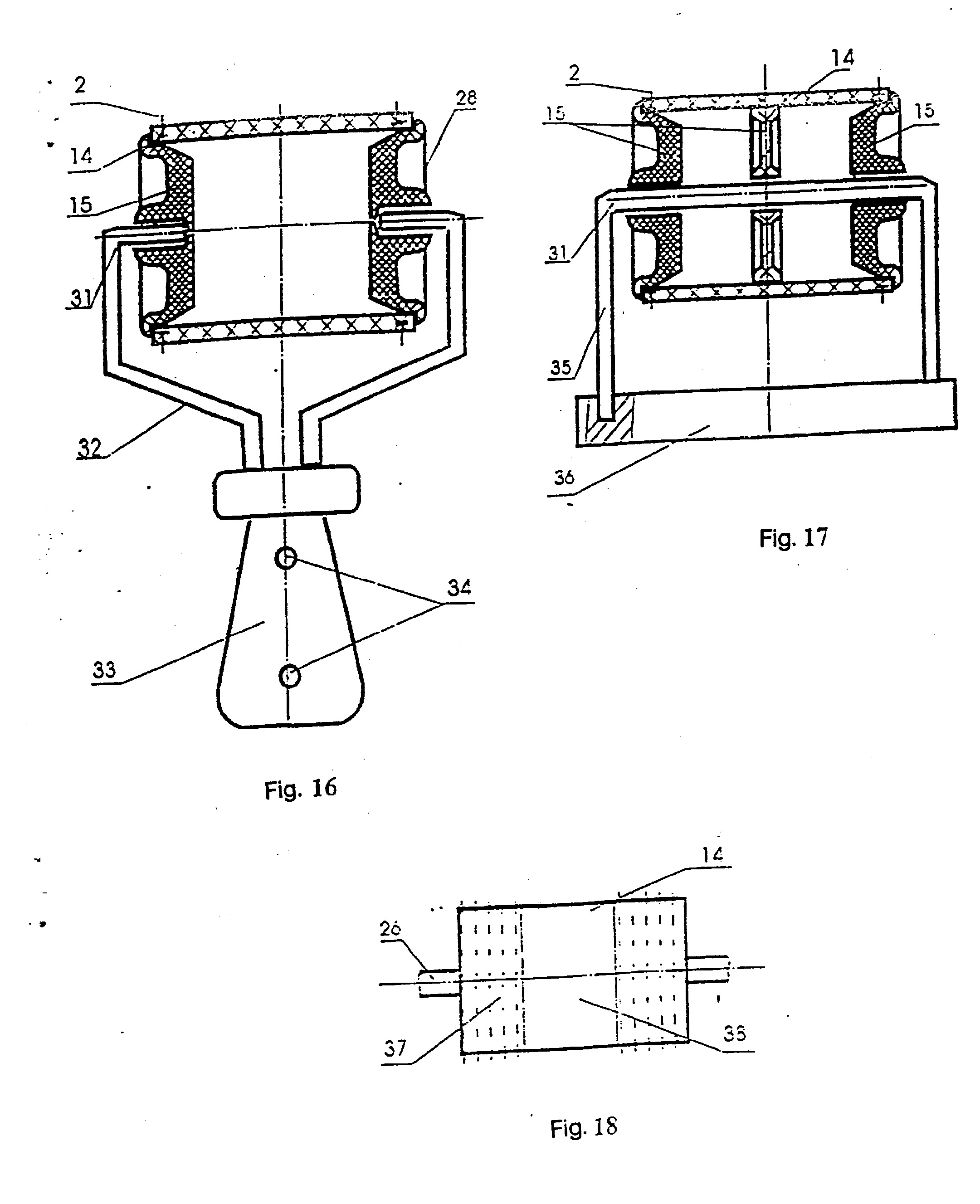

[0051] Aplikatorius pagal pateiktą išradimą kaip parodyta fig.16, gali turėti elastinį tuščiavidurio cilindrinio velenėlio (14) su užtvirtintomis velenėlyje ((14) adatėlėmis (2), kurios aštrigaliais iškyla j išorinį velenėlio (14) paviršių, formos pagrindą. Cilindrinis tuščiaviduris velenėlis (14) užtvirtintas ant dviejų krijų (15), kurie turi sukimosi apie ašį (30) galimybę, kuri yra aprūpinta laikikliu (32) su rankenėle (33). Rankenėlė (33) yra sudaryta iš dviejų pusių, tarp savęs sujungtų kniedėmis arba varžtais (34), skirtais užspaudimui tarp abiejų rankenėlės (33) pusių laikiklio (32) galų.
[0052] Pats naudotojas arba kitas žmogus, laikydamas laikiklio (32) rankenėlę (33) reikiamu spaudimu į naudotojo kūną, alikatoriumi vykdo grįžtamuosius - slenkamuosius judesius atitinkamoje kūno paviršiaus zonoje, pavyzdžiui, nugaros zonoje. Velenėlis (14) su krijais (15) sukasi šiuo atveju alink ašj (30), nardindamas adatėles (2) į naudotojo kūną ir jas iš kūno ištraukdamas, tokiu būdu išvengiama naudotojo odos pažeidimų adatėlėmis (2). Adatėlės (2) įvairius refleksinius taškus veikia daugkart ir pastoviai.
[0053] Pagal kitą išpildymo variantą, kuris gali būti panaudotas, pavyzdžiui, kojų padų refleksoterapijai (fig.17), aplikatorius turi velenėlį (14), užtvirtintą ant krijų (15), jtaisytų taip, kad galėtų suktis apie ašj (31). Kronšteinai (35),užtvirtinti ant pastovo (36), su ašimi (31) yra pagaminti kaip viena visuma.
[0054] ir grjžtamaisiais - slenkamaisiais judesiais pradeda judinti velenėlj (14) kartu su krijais (15) grįžtamuoju - slenkamuoju judesiu aplink ašj (31).
[0055] Aplikatoriaus velenėlis (14) (fig.18) gali būti padarytas su adatėlėmis (2), išdėstytomis velenėlyje (14) mažiausiai dviem žiedinėmis juostomis (37) su tarpeliais (38) tarp jų.
[0056] Naudotojas gali aplikatorių naudoti atskirų kūno zonų refleksoterapijai.

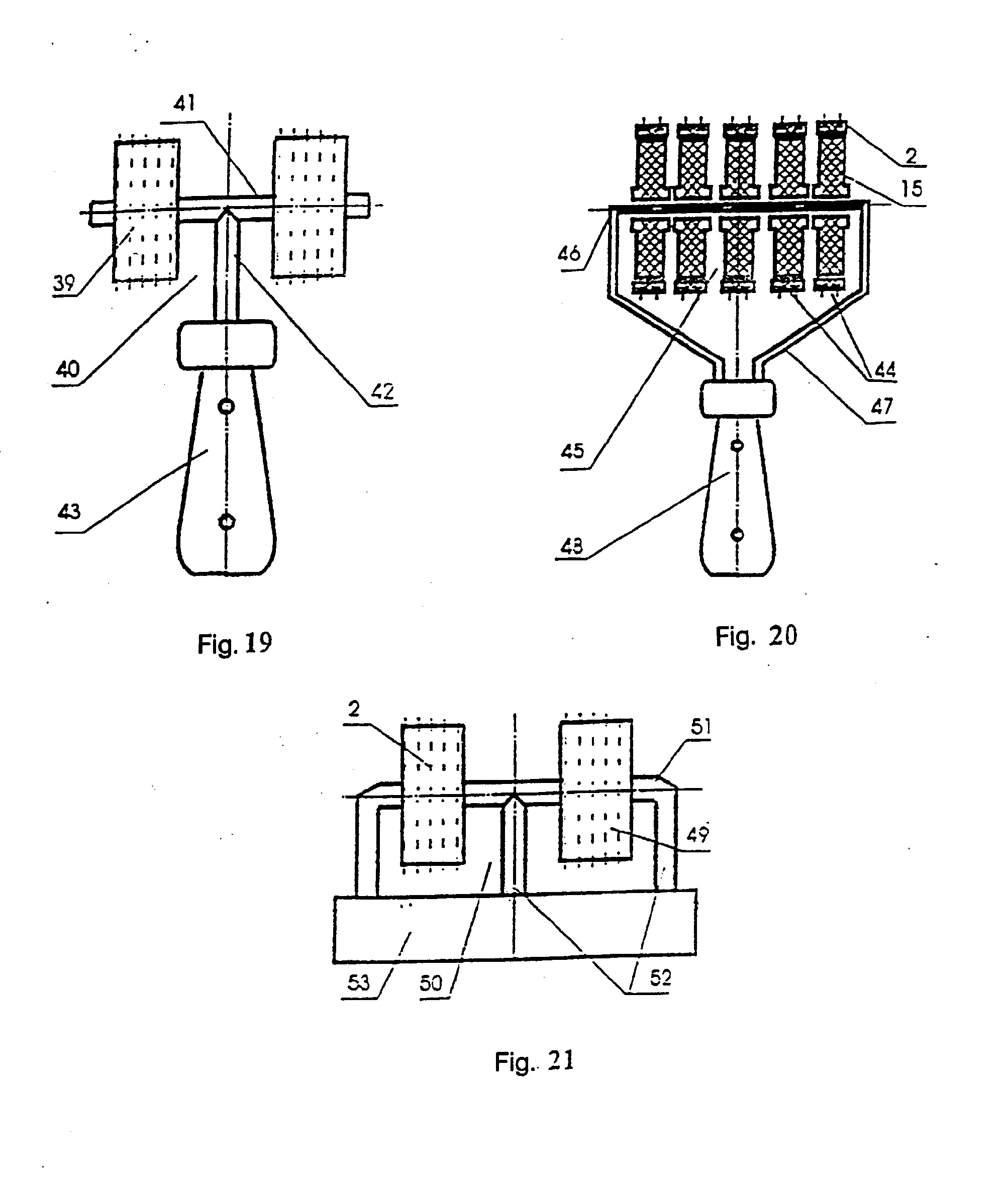

[0057] Sutinkamai dar su vienu vertu dėmesio pateikto išradimo įgyvendinimo pavyzdžiu, aplikatorius gali turėti du velenėlius (39) (fig.19), išdėstytus su tarpeliu (40) ant krijų, jtaisytų su sukimosi galimybe ant veleno (41), aprūpinto laikikliu (42) su rankenėle (43), arba turėti keletą bendraašių velenėlių (44) (fig.20) vienodo diametro su adatėlėmis ir ašiniais tarpeliais (45) tarp velenėlių (39). Velenėliai (39) užmauti ant krijų (15), kurie įtaisyti taip, kad turėtų galimybę suktis apie ašį (46), turinčią laikiklį (47) su rankenėle (48).
[0058] Kiekvieną iš velenėlių (39) ir (44) gamina ir užmauna ant krijų (15) naudojant būdą, kuris jau aprašytas ankščiau vienam iš velenėlių (14).
[0059] Aplikatorius adatėlėmis (2) veikia atskiras žmogaus kūno refleksinės zonos juostas, palikdamas juostas tarp velenėlių (39) arba (44) nepaliestas adatėlių (2) veikimo. Vėliau aplikatorių velenėliais (27) galima perstatyti ant kitų juostų, o tai užtikrina reikiamą nuoseklų aplikatoriaus adatėlių (2) veikimą įvairiose refleksinės zonos juostose. Aplikatorius užtikrina velenėlių (39) arba (44) ridenimo krypčių keitimo galimybę, nepažeidžiant naudotojo odos, kadangi velenėliai (39) arba (44) gali sukiotis nepriklausomai vienas nuo kito.
[0060] Kitame vertingame išpildymo variante pagal pateiktą išradimą aplikatorius turi du velenėlius (49), kaip tai parodyta fig 21. Velenėliai (49) išdėstyti su tarpeliais (50) ant veleno (51) su kronšteinais (52), užtvirtintais ant pastovo (53). Tokią konstrukciją geriausiai naudoti kojų pėdų refleksoterapijai, be to, naudotojas gali keisti pėdas priešingomis kryptimis.

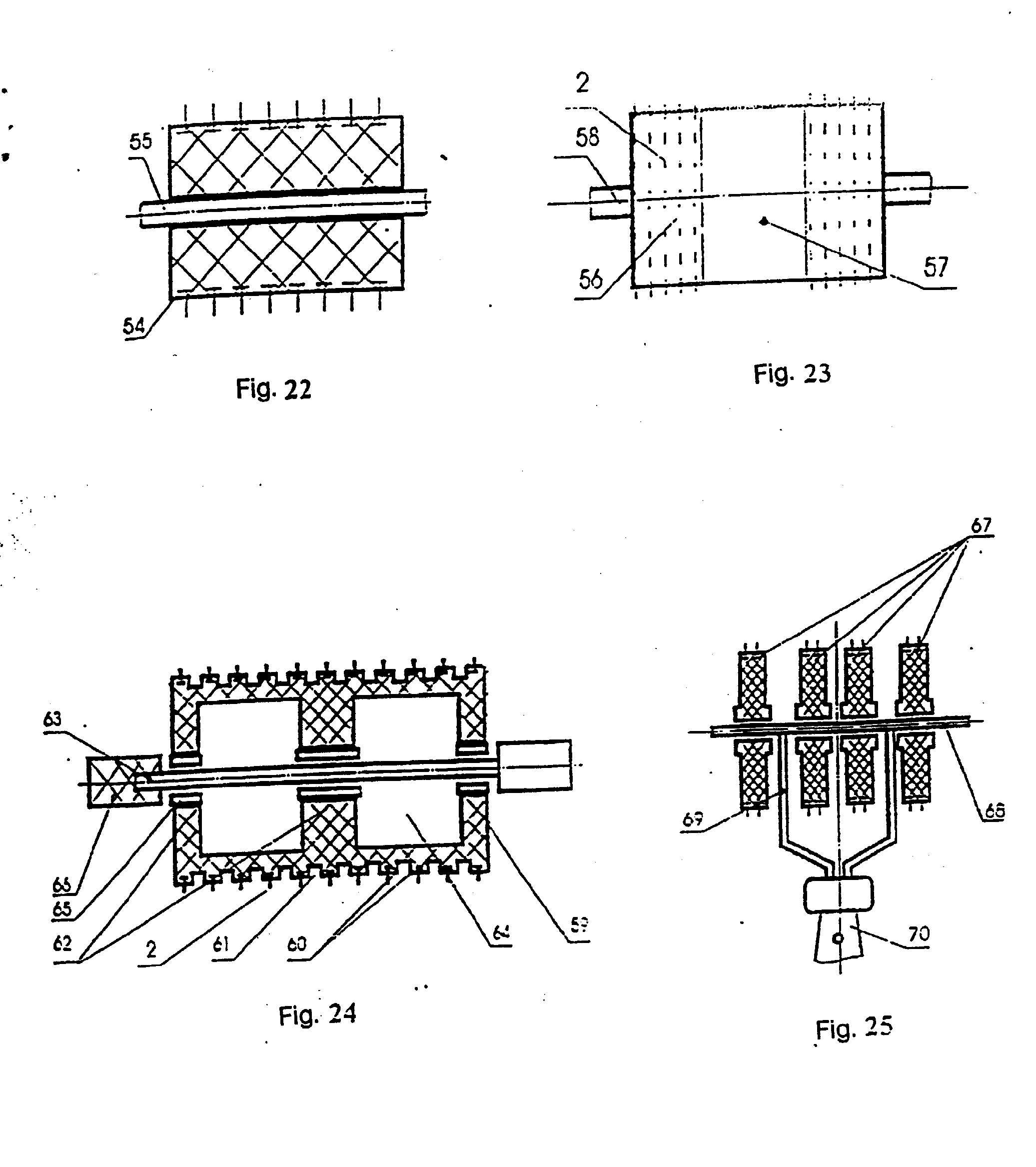

[0061] Geriausiai aplikatoriaus pagrindas gali būti padarytas kaip vientiso liejimo velenėlis (54), užtvirtintas ant veleno (55) (fig.22). Tokio tipo aplikatorius dirba panašiai, kaip aplikatorius, kuris pavaizduotas fig.8, bet skiriasi paprastesne konstrukcija ir gamyba.
[0062] Adatėlės (2) gali būti išdėstytos ant velenėlio (56) (fig.23) mažiausiai dviem žiedinėmis juostomis (57) su tarpeliu (58) tarp jų. Pagal šj variantą aplikatorius dirba panašiai kaip aplikatorius, pavaizduotas fig. 18, bet taip pat skiriasi labiau supaprastinta konstrukcija ir gamyba.
[0063] Geriausiai, kai aplikatoriaus velenėlis (59) gali būti pagamintas su juostomis (60) su adatėlėmis (2) ir tarpeliais tarp juostų (60), kurie turi griovelių (60) formą. Velenėlis (59) įtaisytas taip, kad turėtų sukimosi galimybę pertvarėlėmis (62) ant ašies (63). Pertvarėlės (62) suformuotos išėmomis (64). Pertvarėlių (62) angose jtvirtintos jvorės (65). Ant ašies (63) {tvirtintos rankenėlės (66). Aplikatorius dirba panašiai kaip aplikatorius, kuris pavaizduotas fig. 20. bet ir šiuo atveju skiriasi supaprastinta konstrukcija ir gamyba.
[0064] Aplikatoriaus pagrindas gali būti padarytas kaip keletas, pavyzdžiui, keturi vientisai lieti velenėliai (67) (fig. 25), kurie sumontuoti su sukimosi galimybe apie ašj (68) su tarpeliais (69) tarp jų. Ašis (68) Įtvirtinta ant laikiklio (69) su rankenėle (70). Pagal šj atlikimo variantą aplikatorius dirba panašiai kaip aplikatorius, kuris pavaizduotas fig.20, bet skiriasi kaip ir ankstesniu atveju paprastesne konstrukcija ir gamyba.

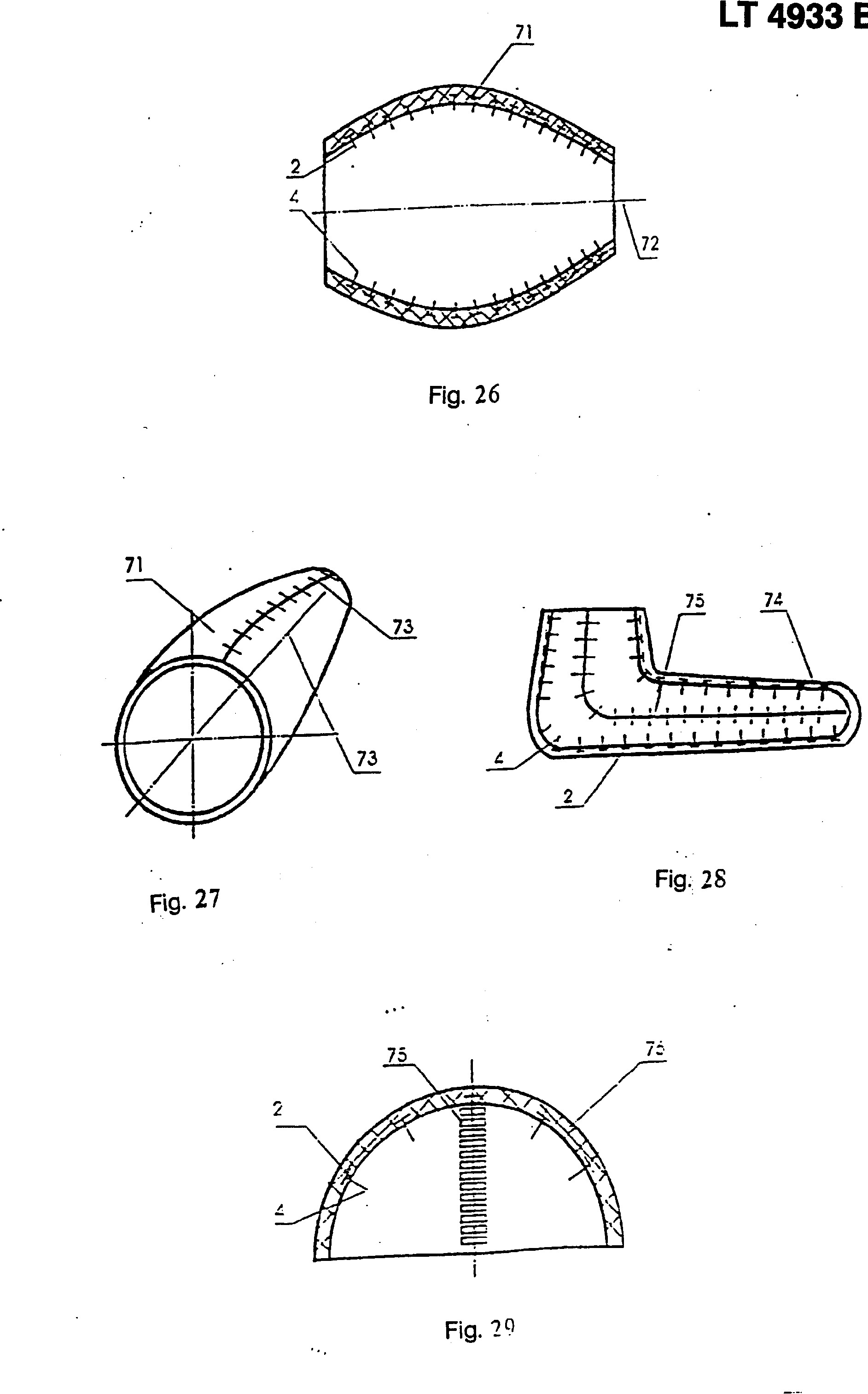

[0065] Pagal dar vieną siūlomą atlikimo variantą aplikatoriaus "pagrindas gali būti pagamintas pagal kūno zonos, skirtos refleksoterapijai, formą, pavyzdžiui, jis gali turėti sukimosi kūno - paraboloido (71) formą (fig. 26) su ašimi (72), ir aprūpinta jungties elementais, pavyzdžiui, užtrauktuko tipo užraktu (73) (fig. 26) jos briaunelių sujungimu, o adatėlės (2) pagrinde yra įstatytos taip, kad užaštrintos jų kūno dalys (4) iškiltų pagrindo vidaus kryptimi, tai yra, jos ašies kryptimi, be to, adatėlės (2) gali būti išdėstytos ant viso pagrindo arba ant jo dalies.
[0066] Dirbant su aplikatoriumi, kuris parodytas fig. 27, atsega užtrauktuką (73) ir abi paraboloido dalis (71) uždeda ant atitinkamos naudotojo kūno dalies, pavyzdžiui ant blauzdos. Po to užtrauktuką (73) užtraukia, taip adatėlės (2) panyra į naudotojo blauzdą arba j jos dalj. Po refleksoterapijos seanso užtrauktuką (73) atsega ir abi paraboloido (71) puses nuima nuo blauzdos.
[0067] Be to, kas nurodyta, kojos pėdų refleksoterapijai galima naudoti aplikatorių su pagrindu (74) (fig,28), kuris yra pagamintas pagal pėdos formą, su adatėlėmis (2) užtvirtintomis pagrinde (74) užaštrinimais (4) j vidurj, ir su užraktu (75).
[0068] Ir pagaliau, kad atliktų viršutinės galvos dalies refleksoterapiją, be išvardintų išpildymo variantų, yra siūloma panaudoti aplikatorių su rutulio formos pagrindu (75), adatėlėmis (2) su aštrigaliais (4), nukreiptais j pagrindo (75) vidurį, ir su užraktu (76).
[0069] Veikimas dviejų paskutinių aplikatorių iš aprašytųjų yra analogiškas tam, kas pavaizduota fig. 26,27.
1. Refleksoterapinis aplikatorius, sudarytas iš elastinio pagrindo ir įtvirtintų jame adatėlių su sustorinimais vienuose galuose ir užaštrinimais kituose, be to, adatėlės užtvirtintos pagrinde savo sustorintomis dalimis ir iš užaštrinimų pusės iškyla j paviršių, besiskiriantis tuo, kad elastinis pagrindas yra vientisas storio kryptimi iš vieno sluoksnio arba dviejų, sujungtų vienas su kitu į vieną sluoksnių visumą, o adatėlės sustorintais galais įstatytos pagrindo kūne ir ten užspaustos suformuoto vientiso pagrindo.
2. Aplikatorius pagal 1 punktą, besiskiriantis tuo, kad ant pagrindo išorinio paviršiaus yra padaryti iškilimai, apimantys adatėles.
3. Aplikatorius pagal 1 arba 2 punktus, besiskiriantis tuo, kad adatėlės yra pleišto formos su susiaurėjimais nuo sustorėjimo užaštrinimo kryptimi.
4. Aplikatorius pagal 3 punktą, besiskiriantis tuo, kad adatėlės turi galvučių formos sustorėjimus.
5. Aplikatorius pagal 1 arba 2 punktą, besiskiriantis tuo, kad adatėlės yra vinių arba smeigtukų formos.
6. Aplikatorius pagal bet kurį vieną 1-5 punktų, besiskiriantis tuo, kad pagrindas padarytas kaip stačiakampė plokštė.
7. Aplikatorius pagal bet kurį vieną iš 1-5 punktų, besiskiriantis tuo, kad pagrindas padarytas kaip tuščiaviduris cilindrinis velenėlis, vientisas apskritine kryptimi arba suvyniotas iki cilindrinės formos iš plokštės, kurios briaunelės sandūroje sutvirtintos tarp savęs, be to, adatėlės velenėlyje įstatytos taip, kad jų užaštrintos dalys iškyla į paviršių, o velenėlis įtvirtintas, mažiausiai, ant vieno krijo, kuris įtaisytas taip, kad turi galimybę suktis ant ašies arba įtvirtintas ant veleno.
8. Aplikatorius pagal 7 punktą, besiskiriantis tuo, kad adatėlės, jstatytos velenėlyje, mažiausiai, dviem žiedinėm juostom su tarpeliais tarp jų.
9. Aplikatorius pagal bet kurį vieną iš 1-5 punktų, besiskiriantis tuo, kad pagrindas turi, mažiausiai, dviejų tuščiavidurių cilindrinių velenėlių formą, kurie yra vientisi apskritine kryptimi arba suvynioti iki cilindrinės formos iš plokštės, kurios briaunelės sutvirtintos tarp savęs sandūrose, be to, adatėlės velenėliuose jstatytos taip, kad jų užaštrintos dalys iškyla j paviršių, velenėliai įtvirtinti su tarpeliais tarp jų ant krijų, kurių skaičius, mažiausiai, lygus velenėlių skaičiui, o krijai patalpinti ant ašies su sukimosi galimybe arba įtvirtinti ant veleno.
10. Aplikatorius pagal bet kurį vieną iš 7-9 punktų, besiskiriantis tuo, kad plokštės briaunelių sandūra arba sandūros padarytos per cilindro sudaromąją, pasvirusios arba figūrinės.
11. Aplikatorius pagal bet kurį vieną iš 1-5 punktų, besiskiriantis tuo, kad pagrindas yra vientisai lieto velenėlio, kuris įtvirtintas ant veleno arba įstatytas su sukimosi ant ašies galimybe, formos, be to, adatėlės velenėlyje įstatytos taip, kad jų užaštrintos dalys iškyla į paviršių. -
12. Aplikatorius pagal 11 punktą, besiskiriantis tuo, kad adatėlės ant velenėlio, mažiausiai, išdėstytos dviem žiedinėm juostom su tarpeliais tarp jų.
13. Aplikatorius pagal 12 punktą, besiskiriantis tuo, kad tarpeliai tarp juostų yra griovelių formos.
14. Aplikatoius pagal bet kuri vieną iš 1-5 punktų, besiskiriantis tuo, kad pagrindas yra, mažiausiai, iš dviejų vientisai lietų velenėlių, kurie užtvirtinti ant veleno arba įtaisyti su sukimosi galimybe ant ašies su tarpeliais tarp jų, o adatėlės velenėliuose užtvirtintos aštrigaliais j išorę.
15. Aplikatorius pagal bet kurį vieną iš 7-14 punktų, besiskiriantis tuo, kad ašis, ant kurios įtaisyti krijai arba vientiso liejimo velenėlis arba velenėliai, savo galais išlenda už aplikatoriaus skersgalių arba aprūpinta ant jos užtvirtintu laikikliu su rankenėle arba, mažiausiai, dviem užtvirtintais ant jos kronšteinais, užtvirtintais ant pastovo.
16. Aplikatorius pagal bet kurį vieną iš 7-14 punktų, besiskiriantis tuo, kad velenas, ant kurio užtvirtinti krijai arba vientiso liejimo velenėlis arba velenėliai, savo galais išlenda už aplikatoriaus skersgalių arba aprūpintas ant jo užtvirtintu laikikliu su rankenėle arba mažiausiai dviem kronšteinais, užtvirtintais ant pastovo, be to, velenas laikiklyje arba kronšteinuose įtaisytas su sukimosi galimybe.
17. Aplikatorius pagal bet kurį vieną iš 1-5 punktų, besiskiriantis tuo, kad pagrindas pagamintas pagal kūno zonos formą, ant kurios atliekama refleksoterapija, ir aprūpintas jungiamaisiais elementais jo briaunelių sujungimui, o adatėlės pagrinde išdėstytos taip, kad jų aštrigaliai iškyla pagrindo vidurio kryptimi, be to, adatėlės įtaisytos visame pagrinde arba jo dalyje.
18. Aplikatorius pagal 13 punktą, besiskiriantis tuo, kad pagrindas pagamintas kaip sukimosi kūnas.
