[LT] Vandens valymo ir nukenksminimo būdas ir įrenginys priklauso vandens srauto apdorojimo elektriniais ir magnetiniais laukais sričiai. Apdorojimo vandens srauto judėjimui kartu su dedamąja liestinės kryptimi suteikia dedamąją centro kryptimi, ir elektroplazminės iškrovos zonoje apdorojamą srautą papildomai veikia impulsiniu magnetiniu lauku, nukreiptu skersai apdorojamo srauto judėjimui; panaudojant keletą elektrodų porų, iškrovas vykdo paeiliui. Įrenginys susideda iš talpos su apdorojamo skysčio padavimo ir išleidimo vamzdžiais ir turi vieną arba kelias elektrodų poras, įtaisytas kampu link apdorojamo paviršius, jo neliečiant. Talpa perskirta horizontalia skiriančiąja plokštuma, kurios centre padaryta skylė apdoroto srauto ištekėjimui, kai skiriančiosios plokštumos paviršinis sluoksnis padarytas nuožulnus link talpos centro, o talpos viršutinėje dalyje pagal jos perimetrą įtaisytas srauto formuotuvas ir srauto formos stabilizavimo priemonė. Būdas ir įrenginys gali būti panaudoti geriamo vandens ir ypatingai švaraus vandens gavimui, o taip pat vandens su padidintu sunkiųjų metalų kiekiu valymui.
[EN] The method and device for treating and purifying of water relate to a field of water treating by electric and magnetic fields. In a zone of electric plasma discharge, a water stream being treated is impacted by an external pulse magnetic field directed across a movement of the water stream. The discharges are carried out in turn by using several pairs of electrodes. The device for implementing the inventive method is characterized in that the container with liquid feeding and discharging pipes is divided by a horizontal plane in the centre of which is built a hole for liquid leaking out when a top layer of the plane is inclined to the container centre and, at the top of the container in its circumference, a stream former and means for stabilizing a stream shape are mounted.
[0001] Išradimas priklauso sąlyginai švaraus vandens srauto apdorojimo sričiai, tiksliau, apima vandens srauto apdorojimo būdą ir jrenginj elektriniais ir magnetiniais laukais ir gali būti pritaikytas užteršto vandens valymui ir nukenksminimui, turint tikslą gauti geriamą vandenį ir ypatingai švarų vandenj. Būdas gali būti panaudotas valant vandenj, kuriame padidintas sunkiųjų metalų kiekis.
[0002] Žinomi geriamo vandens ir nuotekų valymo įrenginiai, kuriuose bakterinės floros efektyvus valymas ir naikinimas vykdomas slėgiu ir kitais papildomais faktoriais, atsirandančiais apdorojant valomą vandenį elektrinėmis iškrovomis.
[0003] Žinomas elektroplazminis nuotekų valymo būdas (Lietuvos patentas LT 4323, C02F 1/48, publ. 1998 04 27 ir lygiagretus patentas DE 19615620), kuriame žemyn krentantį srautą apdoroja elektrinėmis iškrovomis, paduodant į elektrodus trumpus (ne ilgiau 1010'6 s) elektrinius impulsus, turinčius apie 6 J/cm3 specifinę energiją ir 50-1000 Hz dažnį. Dėl žymaus vandens srauto kritimo greičio šis valymo būdas nc visada pakankamai efektyvus ir yra tinkamas ne visoms nuotekoms. Bc to, apdorojamo srauto trumpas buvimo laikas tarpelektrodinėje erdvėje apsprendžia trumpą ultravioletinių spindulių poveikio laiką.
[0004] Artimiausias pasiūlymui yra vandens valymo ir nukenksminimo būdas ir reaktorius pagal patentą LT 4590, C02F 1/48, publ. 1999 12 27. Pagal ši būdą reaktoriaus talpa užpildoma valomo vandens srautu ir apdorojamų nuotekų paviršiumi vykdo impulsines elektroplazmines iškrovas, esant specifinei energijai ne mažiau 3 kJ vienai iškrovai ir impulso trukmei ne daugiau 5T0"6 s. Būdas pagal patentą LT 4590 yra įgyvendinamas įrenginyje, turinčiame cilindrinę talpą su vandens srauto padavimo ir išleidimo vamzdžiais ir pajungtus prie skirtingų maitinimo šaltinių polių ir nukreiptus kampu link apdorojamo vandens srauto paviršiaus darbinius elektrodus, priešelektrodžiams esant išdėstytiems radialiai ir sumontuotiems ant viršutinės talpos briaunos.
[0005] Žinomas vandens apdorojimo būdas nepakankamai efektyvus dėl to, kad tarpelektrodinėje erdvėje nėra galimybės reguliuoti srauto greičio režimo ir, atitinkamai, sunku reguliuoti elementaraus tūrio palaikymą iškrovos zonoje; būtina palaikyti vandens srauto griežtą paviršiaus horizontalumą reaktoriuje: nepakankama magnetinė aktyvacija.
[0006] Be to, žinoma, kad magnetinis laukas gali veikti apdorojamo vandens srautus (žr., pavyzdžiui, "MccjiejiOBaHHe h pa3pa6oTKa <į»H3HMecKHX mcto/ iob kohtpojim TexH0Ji0rHHecKHx npoueccoB npw BOflono^roTOBKe Ha OHHCTHbtt coopyaceHHM peHHoro B0fl03a60pa" Altajaus valstybinio universiteto ataskaita, Barnaul, 1981, 0282.3 019038, valst, reg. Nr. 79060893, DSP, pusi. 79-96) ir kt..
[0007] Išradimo tikslas - padidinti vandens valymo efektyvumą, tuo pačiu melu sumažinant elektroplazminės iškrovos energijos lygį ir bendrą energijos sunaudojimą.
[0008] Tikslas pasiekiamas vandens valymo ir nukenksminimo įrenginyje, susidedančiame iš cilindrinės talpos pavidalo korpuso su valomo vandens srauto padavimo ir apdoroto vandens srauto išleidimo vamzdžiais, kuriame radialinėmis kryptimis įtaisyti vienas arba keli aukštos įtampos darbiniai elektrodai ir vienas arba keli ekvipotencialiniai elektrodai, talpa perskirta horizontalia skiriančiąja plokštuma su skyle centre apdoroto srauto ištekėjimui. Skiriančiosios plokštumos paviršinis sluoksnis padarytas nuožulnus link talpos centro, o talpos viršutinėje dalyje pagal jos perimetrą įtaisytas srauto formuotuvas. Po horizontalios skiriančiosios plokštumos paviršiniu sluoksniu įmontuotos plokščios spiralės formos elektromagneto apvijos, prijungtos prie srovės generatoriaus. Srauto formuotuvas turi formą uždaros žiedinės kišenės, kurios dugne padarytas ištisinis plyšys. Greta srauto formuotuvo įtaisyta užsklanda, viršutiniu galu užfiksuota srauto formuotuvo ištisinio plyšio lygyje ir skirta srauto formos stabilizavimui.
[0009] Vienas arba keletas ekvipotencialinių elektrodų nukreipti kampu link apdorojamo srauto paviršiaus, jo neliečiant. Darbinio ir ekvipotencialinio aukštos Įtampos elektrodų poros smaigaliai nukreipti vienas į kitą; esant daugiau, negu vienai elektrodų porai, jie įtaisyti simetriškai talpos ašiai, o elektrinė schema, užtikrinanti impulsinę elektros įtampą, įrengta su mažiausiu kontūro induktyvumu.
[0010] Siūlomas vandens valymo" ir nukenksminimo būdas pagrįstas vandens srauto apdorojimu impulsinėmis elektroplazminėmis iškrovomis ir pasižymi tuo, kad apdorojamo vandens srauto judėjimui greta dedamosios liestinės kryptimi suteikiama ir dedamoji centro kryptimi, ir elektroplazminės iškrovos srityje apdorojamą srautą papildomai veikia išoriniu impulsiniu magnetiniu lauku, nukreipiu skersai apdorojamo srauto judėjimo krypties ir statmenai iškrovos elektrinio lauko stiprumui, o apdorotą srautą papildomai nukreipia per susilpninto išorinio magnetinio lauko sritį. Iškrovų skaičių ir elektrodų porų kiekį keičia priklausomai nuo gamybinio pajėgumo ir nuo apdorojamo vandens užterštumo; panaudojant kelias elektrodų poras, iškrovas vykdo paeiliui.

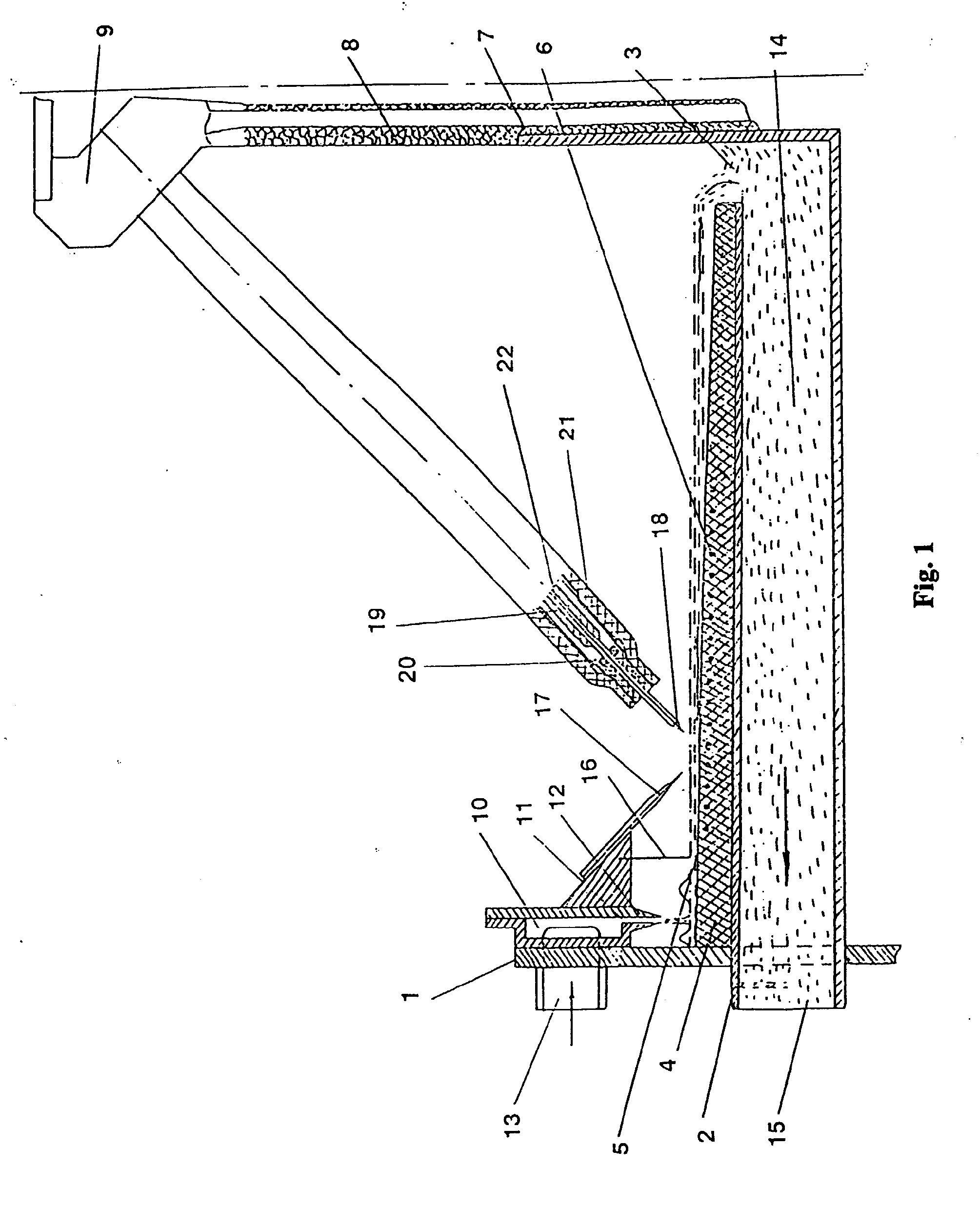

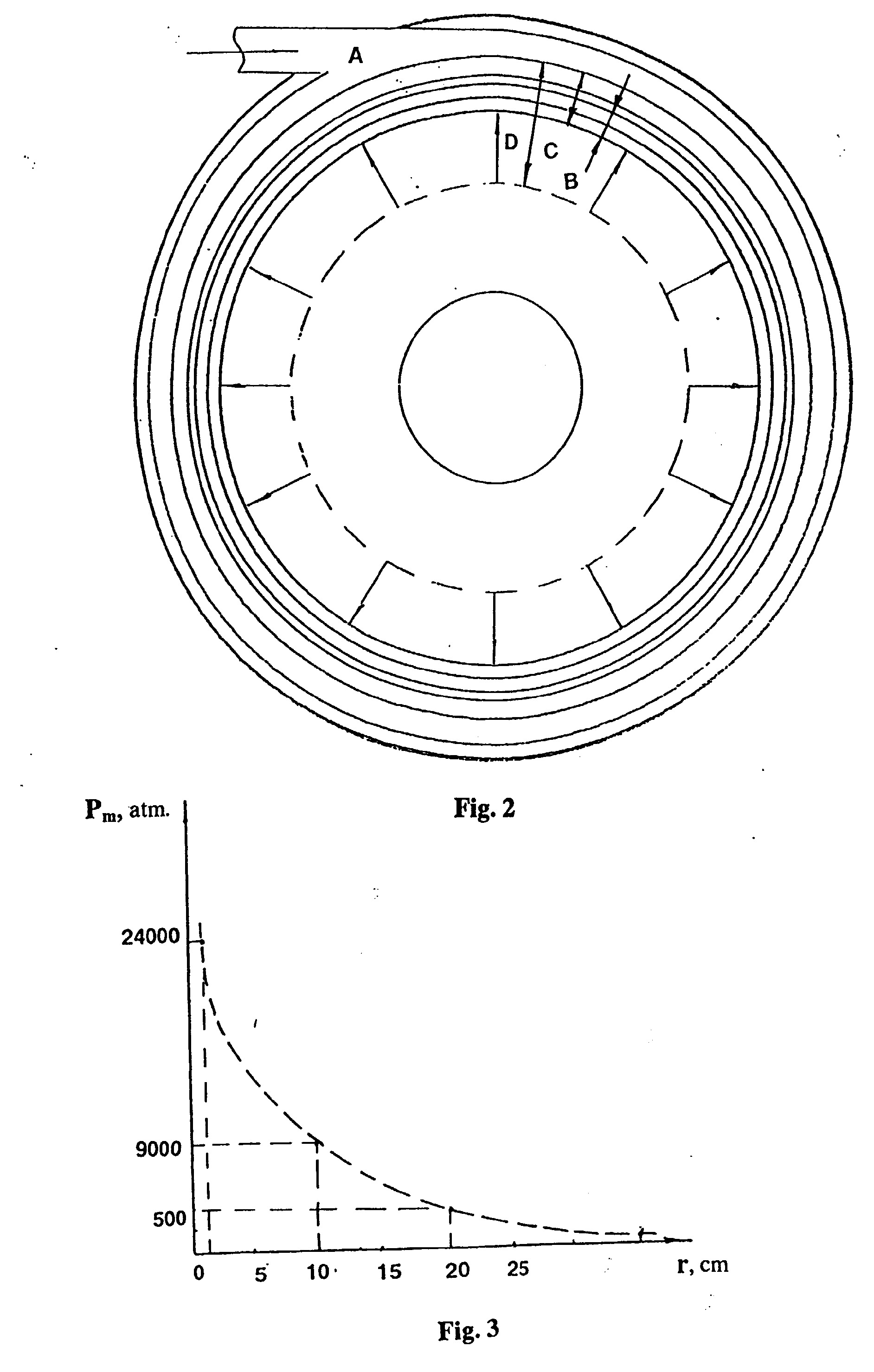

[0011] Fig. 1 pavaizduota siūlomo įrenginio talpa (vertikalus pjūvis, simetrinė dešinioji dalis neparodyta); Fig. 2 schematiškai pavaizduotas įrenginio vaizdas iš viršaus ir išsidėsčiusių iškrovos zonoje elektrinio lauko (zona B), magnetinio lauko (zona C) ir ultravioletinio spinduliavimo (zona D) poveikių superpozicija. Fig. 3 pavaizduota elektroplazminės iškrovos metu išvystomo smūginės bangos slėgio Pm (atm.) empirinė priklausomybė nuo atstumo r (cm) nuo iškrovos kanalo ašies.
[0012] Įrenginys sudarytas iš cilindrinės metalinės talpos formos korpuso I su horizontalia skersine skiriančiąja plokštuma 2, besiliečiančia su įrenginio korpuso sienelėmis, ir turinčia koncentrinę skylę 3 centre. Ant skiriančiojo paviršiaus glaudžiai uždėtas arba pritvirtintas identiškos formos dielektrinės medžiagos 4 sluoksnis, o paviršinis sluoksnis 5 turi nedidelį nuožulnumą (apie 1-2°) link talpos centro. Korpuso dangtyje (neparodytas) įtaisytas ventiliatorius ir dujinių degimo produktų surinktuvas jų surinkimui ir padavimui į nustovintuvą.
[0013] Dielektrinės nemagnetinės medžiagos 4 paviršiniame sluoksnyje įmontuotos plokščios spiralės formos (Archimedo spiralės) elektromagneto 6 apvijos. Elektromagneto, įmontuoto į skiriančiosios plokštumos 2 dielektrinės medžiagos 4 sluoksnį, apvijos prijungtos prie srovės generatoriaus. Paviršinis sluoksnis 5. dengiantis elektromagneto 6 apvijas, gali būti padarytas iš tokios pat arba kitokios medžiagos, bet turi būti parinktas atsparus ultravioletinio spinduliavimu poveikiui.
[0014] Talpos centre vertikaliai įtaisytas nukreipiantis metalinis vamzdis 7. kurio viduje įstatytas dielektrinis (pavyzdžiui, stiklo lekstolitinis) elektrodų laikiklis N. Elektrodų laikiklio 8 galvutė 9 pakelta virš apdorojamo srauto paviršiaus į aukšti, reikalingą darbinio aukštos įtampos elektrodo įstatymui reikiamu kampu. Elektrodų porų kiekis ir įrenginio talpos geometriniai parametrai nustatomi priklausomai nuo reikiamo gamybinio pajėgumo ir apdorojamo vandens srauto užterštumo laipsnio.
[0015] Ant viršutinės talpos briaunos įtaisytas srauto formuotuvas 10, padarytas uždaros žiedinės vidinės kišenės pavidalo, kurios dugne yra ištisinis plyšys 11 su išoriniu nukreipiančiuoju elementu 12. Tame pačiame lygyje įtaisytas padavimo vamzdis 13 valomųjų vandens srautų padavimui liestinės kryptimi.
[0016] Cilindrinės talpos apatinė dalis, perskirta skiriančiąja plokštuma 2, tarnaujanti apdoroto vandens srauto rinktuvu 14, turi išleidimo vamzdį 15; išleidimo vamzdžio skersmuo mažiausiai du kartus didesnis, negu padavimo vamzdžio skersmuo.
[0017] Užduotame atstume nuo talpos sienos ir srauto formuotuvo 10 nukreipiančiojo elemento 12 įtaisyta padaryta iš elastinės medžiagos žiedinės juostos, ištisinio cilindro arba panašaus pavidalo užsklanda 16.
[0018] Ant srauto formuotuvo pritvirtinti vienas arba daugiau ekvipotencialinių elektrodų 17, kurie smaigaliais nukreipti į talpos centrą kampu link apdorojamo vandens srauto paviršiaus, jo neliečiant. Ekvipotencialiniai elektrodai 17 per korpusą
[0019] Vienas arba keletas darbinių aukštos įtampos elektrodų 18 smaigaliais nukreipti, atitinkamai, į ekvipotencialinių elektrodų 17 pusę ir įstatyti, užfiksuojant griebtuvais elektrodų laikiklio 8 galvutėje 9. Aukštos įtampos elektrodai gali būti padaryti nuimami su reguliuojamu atstumu tarp elektrodų ir apsaugoti nuo apdorojamų vandens srautų patekimo į dielektrinio elektrodo strypo 21 vidinį kanalą 20.
[0020] Kai reikia daugiau negu vienos elektrodų poros, jas išdėsto simetriškai talpos ašies atžvilgiu. Atstumas tarp porinių elektrodų smaigalių sudaro, pavyzdžiui, 10-30 mm. Elektrodo smaigalys priartintas prie apdorojamo srauto paviršiaus, jo neliečiant (ne didesniu negu 5 mm atstumu).
[0021] Elektrodų strypų 21 ir aukštos įtampos darbinių elektrodų 18 laikiklių 8 kanalais izoliuojančioje aplinkoje nutiestos srovės šynos 22, jungiančios aukštos jtampos darbinius elektrodus 18 su maitinimo šaltiniu. Elektros schema (neparodyta), analogiška aprašytai Lietuvos patento paraiškoje 2001 105 (C02 F 1/48. 2001 10 llJ). įrengta betarpiškai arti aukštos įtampos elektrodų su minimaliu kontūro induktyvumu (pavyzdžiui, 3-5 /-iH).
[0022] Vandens valymo ir nukenksminimo būdas įgyvendinamas veikiant šiam įrenginiui.
[0023] Apdorojamo vandens srautas per vandens srauto padavimo vamzdį 13 patenka į srauto formuotuvą 10 ne mažesniu kaip 3 m/s greičiu. Iš srauto formuotuvo užpildomo tūrio per ištisinį plyšį 11 srautas nukreipiamas ant skiriančiosios plokštumos 2 paviršiaus ir tolygiai ("antplūdžiu") pasiskirsto jo paviršiuje, tarpelektrodinėje erdvėje sudarydamas apie 3-8 mm storio sluoksnį.
[0024] Nustatyta užduotu atstumu užsklanda 16 išlygina susidarančias ir užgimusias hidrodinamines bangas ir srautas patenka į iškrovos zoną (tarpelektrodinę erdvę).
[0025] Užduodančio generatoriaus pagalba reguliuoja impulsų padavimo j aukštos įtampos darbinius elektrodus eiliškumą ir, naudojant keletą elektrodų porų, impulsai pasiskirsto sinchroninio žiedo dėsningumu. Iškrova vyksta segmentais paeiliui tarp kiekvienos elektrodų poros užduotu dažniu, pavyzdžiui, 100-1000 Hz.
[0026] Iškrovos specifinė energija pastovi ir sudaro apie 2,5 J/cm'. Srovės impulsų generatoriaus energijos staigus iškrovimas į tarpelektrodinę erdvę vykdomas, pavyzdžiui, įtampos impulsų generatoriaus pagalba; srovės generatoriaus impulsų trukmė apie 3-5 /u.s. Tarpelektrodinėje erdvėje iškrovos metu sukaupta energija staigiai iškraunama iš energijos kaupiklių ir vyksta iškrovos grandine elektrodas - oras
[0027] - srauto paviršius -oras - elektrodas. Energijos, sukauptos srovės generatoriuje, iškrovimą vykdo, kada įtampos impulsų generatoriaus ir srovės impulsų generatoriaus įtampos susilygina, (tampos impulsų generatoriaus sukuriamo (elektrinio) lauko E stiprumas tarpclektrodinės erdvės iškrovos tarpelyje sudaro ne mažiau 200 kV/m. ir
[0028] daug kartų viršija Lorenco jėgas. Apdorojamo srauto elementaraus tūrio buvimo iškrovos zonoje (tarpclcktrodinėjc erdvėje) laikas yra 1 s eilės.
[0029] Elektroplazminės iškrovos zonoje apdorojamą vandens srautą papildomai veikia Įmontuoto po viršutiniu įrenginio talpos skiriančiosios plokštumos 2 dielektriko 4 paviršiaus 5 sluoksniu elektromagneto 6 išorinis impulsinis magnetinis laukas. Išorinis impulsinis magnetinis laukas 50-400 Hz dažnio diapazone, kurio impulso t, trukmė 100 įis eilės, sukuriamas srovės impulsų generatoriaus pagalba, jis nukreiptas skersai apdorojamo vandens srauto judėjimo krypčiai ir statmenai iškrovos elektrinio lauko stiprumui.
[0030] Išorinio magnetinio lauko impulsai užduodami sinfaziškai srovės impulsams, paduodamiems j darbinius aukštos įtampos elektrodus. Išorinio magnetinio lauko indukcija bendru atveju nustatoma iš sąlygos:
[0031] kur N - apvijų skaičius; I - srovės stiprumas, A; R - apvijos radiusas, m.
[0032] Elektroplazmines iškrovas srauto paviršiuje lydi smūginė banga, kietasis ultravioletinis spinduliavimas; staigus lokalinis temperatūros pakilimas (termosmūgis 1500° C - 15000° C ir daugiau) ir kt.. Tokiu būdu, iškrovos metu tarpclcktrodinėjc erdvėje sukoncentruota maksimali poveikių superpozicija: ultravioletinis spinduliavimas, termosmūgis, smūginis poveikis elektriniais E ir magnetiniais H laukais ir smūginės bangos poveikis. Atitinkamų poveikių koncentracijos zonos schematiškai pavaizduotos Fig. 2, kur zonoje B sukaupti elektrinio, magnetinio laukų
[0033] Išsivystęs vandens srauto apdorojimo pagal šį išradimą metu smūginės bangos fronte (Fig. 3) slėgis gali būti išreikštas lygtimi:
[0034] kur Pm - slėgis, atm., Wi - sukaupta energija, J, 1 - atstumas tarp elektrodų, cm. T - plazmos temperatūra, °C, r - atstumas nuo iškrovos kanalo, cm.
[0035] Reiškiniai, vykstantys tarpelektrodinėje erdvėje kartu vykdomo apdorojimo ekcktroplazmine iškrova ir išoriniu impulsiniu magnetiniu lauku metu iššaukia galingi) oksidavimą ir deguonies absorbciją, poveikį hidratiniams molekulių apvalkalams, o taip pat apsprendžia eilės kitų procesų vyksmą molekuliniame, atominiame ir elektroniniame lygmenyje, jskaitant dielektrinių ir kitų charakteristikų pasikeitimą, jonizaciją bei atomų ir molekulių sužadinimą (iki aukštesnių energetinių lygmenų), laisvų radikalų susidarymą ir pan., esant aukštoms apšvitinimo dozėms. Visi išvardinti procesai yra būtini vandens valymo ir nukenksminimo būdui pagal siūlomą išradimą ir kontroliuojami įrenginio konstrukcinių parametrų ir optimalaus apdorojimo režimo parinkimo būdu.
[0036] Apdorotas srautas per skiriamosios plokštumos centre esančią koncentrinę skylę 3, dėka plokštumos nuožulnumo centro link, savaimine tėkme suteka į rezervuarą - rinktuvą 14, pakartotinai pereidamas išorinio impulsinio magnetinio lauko poveikio zoną, bet jau žemiau įrenginio talpos skiriančiosios plokštumos. Iš rezervuaro-rinktuvo apdorojamas srautas ištekėjimo vamzdžiu 15 pasišalina i nustovintuvą, o toliau - vartotojui.
[0037] Išradimas iliustruojamas siūlomo vandens srauto valymo ir nukenksminimo būdo pavyzdžiu.

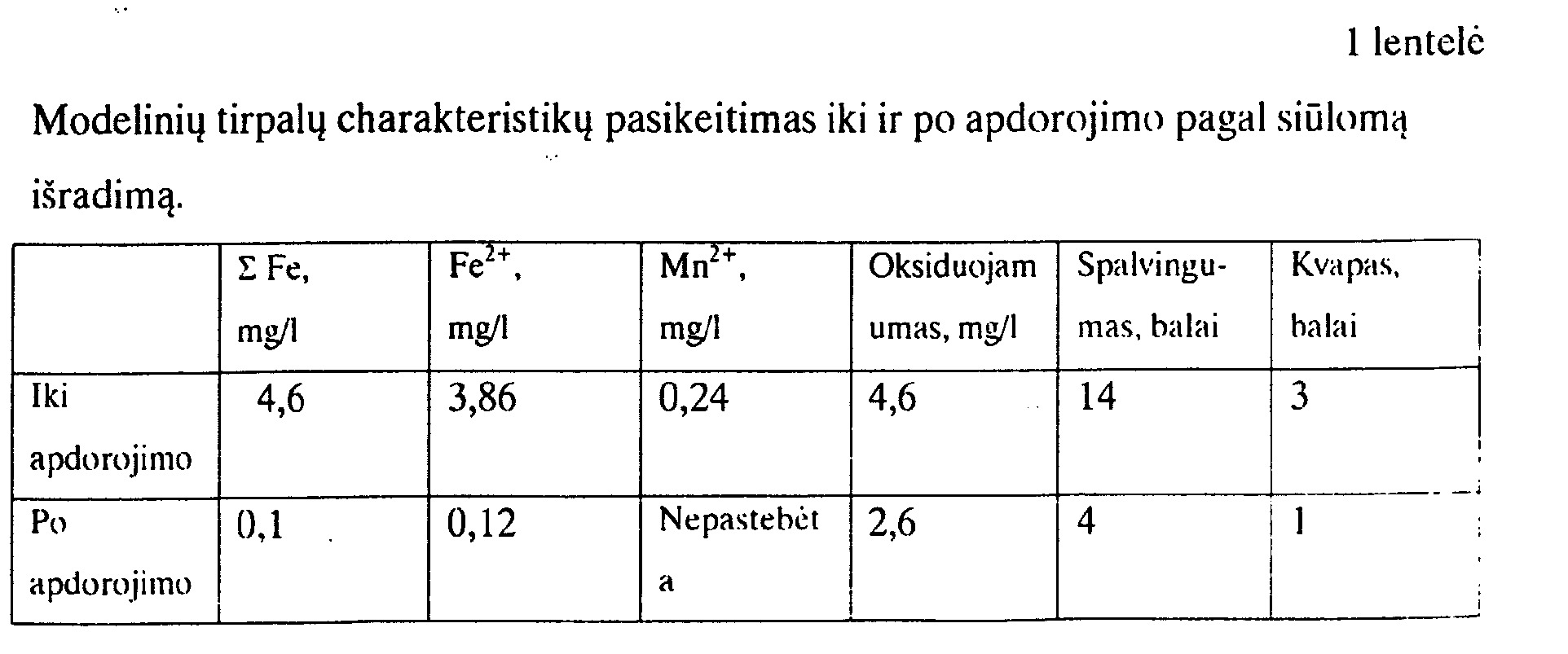

[0038] Apdorojimui imti modeliniai tirpalai, turintys geležies ir mangano (1 lentelė).
[0039] Apdorojamą vandens srautą paduodavo per padavimo vamzdį į siūlomo įrenginio srauto formuotuvą, kurio gamybinis pajėgumas 1 m3/h, apie 3,5 m/s greičiu, taip, kad tarpelektrodinėje erdvėje susidarytų vienodas apie 5 mm storio sluoksnis.
[0040] Naudodami vieną elektrodų porą, vykdė iškrovas apie 100 1 Iz dažniu, taikydami apie 3 jas trukmės srovės impulsus ir apie 100 (.is trukmės jtampos impulsus.
[0041] Išorinį impulsinį magnetinį lauką uždavė 100 Hz dažniu ir 100 j.is trukmės impulsais, išorinio magnetinio lauko impulso pradžiai esant sinfazinei srovės impulsams, paduodamiems į darbinį elektrodą.
[0042] Elektroplazmine iškrova apdorotas srautas per koncentrinę skylę 3 skiriančiosios plokštumos centre savaiminiu tekėjimu tekėdavo į rezervuarą- rinktuvą 14, pakartotinai praeidamas išorinio impulsinio magnetinio lauko poveikio zoną. esančią po skiriančiąja plokštuma, kas užtikrino valomo vandens srauto suspenduotų produkto dalelių koaguliaciją.
[0043] Turint galvoje, kad apdorojimo (iškrovos poveikio) zonos diametras yra apie 35 mm ir specifinė energija 2,5 J/cm3, nustovinus apdorotas vandens srautas turėjo kokybines charakteristikas, nurodytas 1 lentelėje.

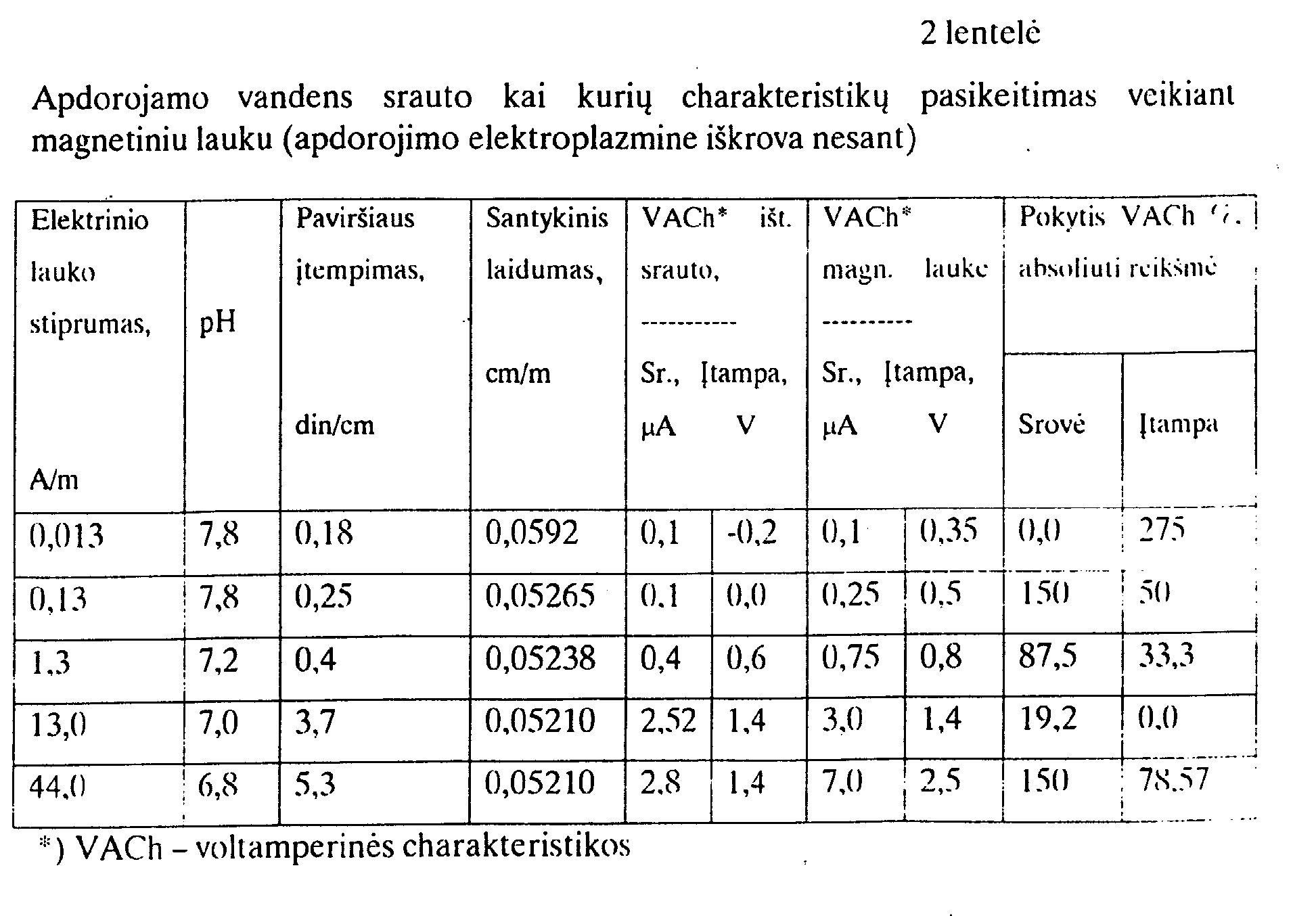

[0044] Buvo nustatyta, kad netgi elektroplazminei iškrovai nevykstant, apdorojamo vandens srauto charakteristikų pasikeitimas veikiant magnetiniu lauku apdorojamo vandens kokybę veikė teigiamai.

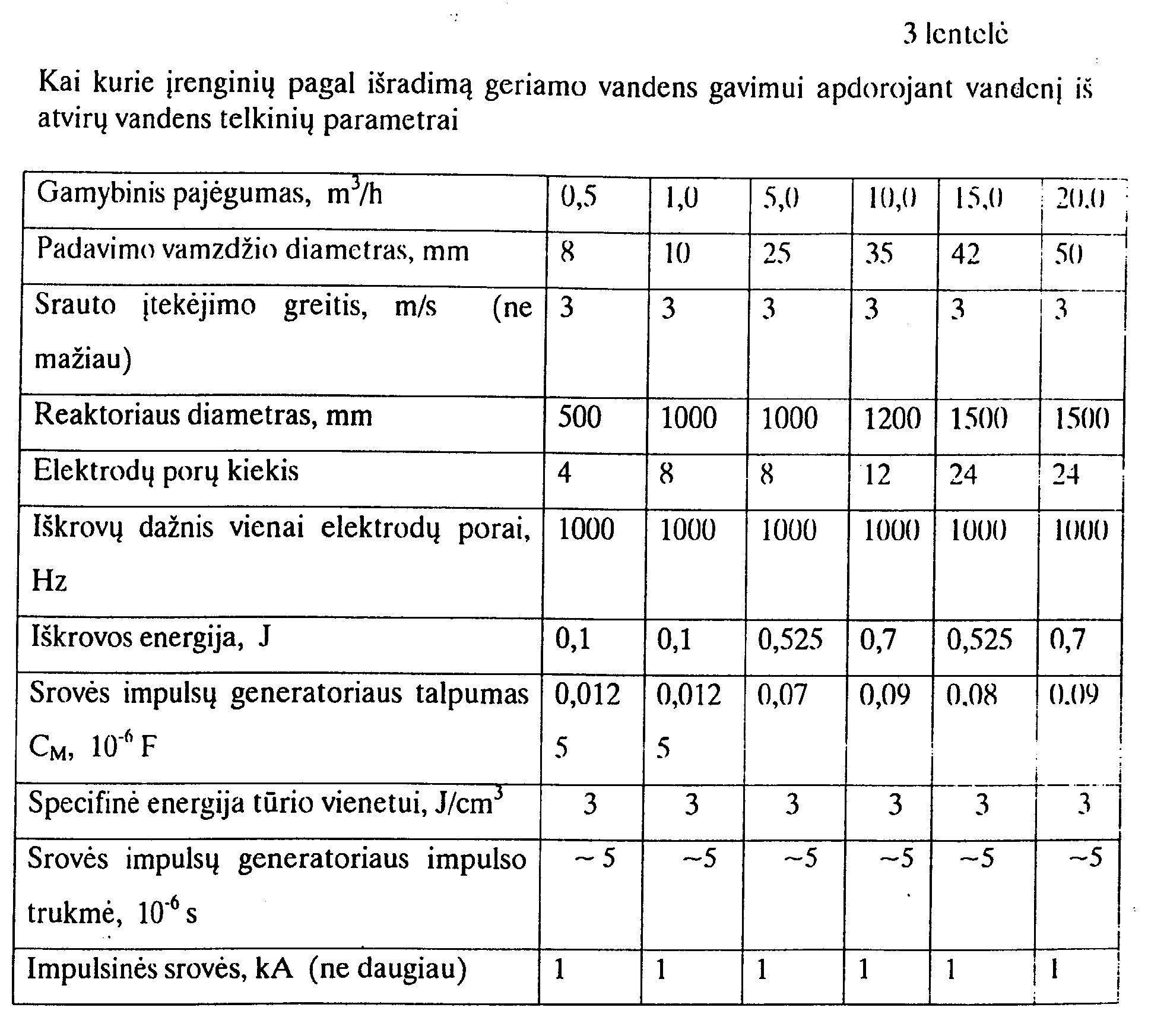

[0045] Aukščiau aprašyto naudojamo geriamo vandens gavimui jrenginio ir hudo įvairūs techniniai ir režiminiai parametrai pateikti 3 lentelėje.
[0046] Apdorojimo efektyvumas taip pat pasitvirtino ir apdorojant vandens srautus ne tik iš atvirų vandenviečių ir gręžinių, bet ir apdorojant užterštą vandenį (elektrodų porų kiekis esant reikalui padidinamas). Jei paduodamas valymui vanduo buvo užterštas bakterine flora (pavyzdžiui, 18-30 milijonų vien./I Coli - panašių), tai po apdorojimo jos neaptikta.
[0047] Papildomas skersinio magnetinio lauko taikymas greta tarpelektrodinės erdvės sudarė galimybę valdyti elektroplazmines iškrovos charakteristikas ir optimaliai išnaudoti iškrovos metu gaunamą laukų superpoziciją. Teisingai parinkus reaktoriaus geometriją ir iškrovos bei išorinio impulsinio magnetinio lauko energetinius parametrus galima padidinti visų procesų, vykstančių tarpelektrodinės erdvės B zonoje ir veikiančius taip pat bakterinę florą ir fauną, mutagenus ir kt., tuo pat metu sumažinant energijos suvartojimą 5 kartus.
1. Vandens valymo ir nukenksminimo įrenginys, susidedantis iš cilindrinės talpos pavidalo korpuso (1) su valomo vandens srauto padavimo (13) ir apdoroto vandens srauto išleidimo (15) vamzdžiais, kuris turi vieni} arba kelis aukštos įtampos darbinius elektrodus (18), įtaisytus radialinėmis kryptimis ir kampu link apdorojamo paviršiaus, jo neliečiant, ir vieną arba kelis ekvipotencialinius elektrodus (17), besiskiriantis tuo, kad talpa perskirta horizontalia skiriančiąja plokštuma (2), besiliečiančia su cilindrinės talpos sienelėmis, skiriančiosios plokštumos (2) centre padaryta koncentrinė skylė (3) apdoroti) srauto ištekėjimui, kai skiriančiosios plokštumos (2) paviršinis sluoksnis (5) padarytas nuožulnus link talpos centro, o talpos viršutinėje dalyje pagal jos perimetrą įtaisytas srauto formuotuvas (10) ir srauto formos stabilizavimo priemonė (16).
2. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad po horizontalios skiriančiosios plokštumos (2) paviršiniu sluoksniu (5) įmontuotos plokščios spiralės formos elektromagneto (6) apvijos, prijungtos prie srovės generatoriaus.
3. Įrenginys pagal 1 arba 2 punktą, besiskiriantis tuo, kad srauto formuotuvas (10) turi formą uždaros žiedinės kišenės, kurios dugne padarytas ištisinis plyšys (11).
4. Įrenginys pagal 1-3 punktą, besiskiriantis tuo, srauto formos stabilizavimo priemonė, padaryta formuotuvo užsklandos (16) pavidalo mažesnio diametro bendraašio su talpos ašimi cilindro formos, viršutiniu galu užfiksuota srauto formuotuvo (10) ištisinio plyšio (11) lygyje ir įtaisyta ribojant srauto formuotuvo erdvę nuo centrinės talpos dalies.
5. Įrenginys pagal bet kurį ankstesni punktą, besiskiriantis tuo, kad kampu link apdorojamo srauto paviršiaus, jo neliečiant, įtaisyti vienas arba keletas ckvipotencialiniai (17) elektrodai, darbinio (18) ir ekvipotcncialinio (17) aukštos įtampos elektrodų poros smaigaliams esant nukreiptiems vienas j kitą ir užfiksuotiems atstumu 10-30 mm ir, esant daugiau, negu vienai elektrodų porai, jie įtaisyti simetriškai talpos ašiai, o elektrinė schema, užtikrinanti impulsinę elektrinę įtampą, įrengta siekiant mažiausio kontūro induktyvumo.
6. Įrenginys pagal bet kurį ankstesnį punktą, besiskiriantis tuo, kad srauto formuotuvas (10) turi išorinį nukreipiantįjį elementą (12), o apdoroto srauto išleidimo vamzdžio (15) diametras didesnis už apdorojamo srauto padavimo vamzdžio (13) diametrą.
7. Vandens valymo ir nukenksminimo būdas, apimantis vandens srauto apdorojimą impulsinėmis elektroplazminėmis iškrovomis, besiskiriantis tuo. kad apdorojamo vandens srauto judėjimui greta dedamosios licstinės kryptimi suteikiama dedamoji centro kryptimi, ir elektroplazminės iškrovos srityje apdorojamą srautą papildomai veikia išoriniu impulsiniu magnetiniu lauku, nukreiptu skersai apdorojamo srauto judėjimo krypties ir statmenai iškrovos elektrinio lauko stiprumui.
8. Būdas pagal 7 punktą, besiskiriantis tuo, kad išorinį magnetinį lauką užduoda 50-400 Hz dažnio diapazone impulsais, kurių trukmė 100 |.is, kai išorinio magnetinio lauko impulso pradžia yra sinfazinė impulsams, paduodamiems į aukštos įtampos elektrodus.
9. Būdas pagal 7-8 punktus, besiskiriantis tuo, kad elektroplazminę iškrovą vykdo, esant elektrinio lauko stiprumui įtampos impulsų generatoriaus iškrovos zonoje ne mažiau 200 kV/m ir sukauptą srovės generatoriuje energiją staigiai iškrauna išlyginant įtampas įtampos impulsų generatoriuje ir srovės impulsų generatoriuje, o iškrovų dažnį ir elektrodų porų kiekį keičia priklausomai nuo apdorojamo vandens užterštumo, be to.naudojant kelias elektrodų poras iškrovas vykdo paeiliui.K). Būdas pagal bet kurį iš 7- 9 punktų, besiskiriantis tuo, kad prieš suteikiant dedamąją centro kryptimi formuoja krentantį žemyn talpos perimetru apdorojamo srauto sluoksnį ir suteikia jam dinamines charakteristikas, po to stabilizuoja srauto formą, o apdorotą srautą pakartotinai nukreipia per susilpninto išorinio magnetinio lauko sritį.
K). Būdas pagal bet kurį iš 7- 9 punktų, besiskiriantis tuo, kad prieš suteikiant dedamąją centro kryptimi formuoja krentantį žemyn talpos perimetru apdorojamo srauto sluoksnį ir suteikia jam dinamines charakteristikas, po to stabilizuoja srauto formą, o apdorotą srautą pakartotinai nukreipia per susilpninto išorinio magnetinio lauko sritį.
