[LT] Saugos diržų komplekto signalizatorius, skirtas perspėti tuo atveju, kai saugos diržas atsegtas, apima tarpo daviklį (19), sujungtą sąvaržomis (20, 21) su saugos diržo užraktu (13). Aptikimo priemonės (22), tokios kaip magnetas, pritvirtintos sąvarža (23) prie saugos diržo liežuvėlio (16). Perspėjimo blokas (30), kuris sumontuotas per atstumą nuo tarpo daviklio (19), sukelia garsinį ir vaizdinį perspėjimą, jei saugos diržas atjungtas. Jei saugos diržas atjungtas, jutimo priemonės (19) siunčia radijo dažnių signalą į perspėjimo bloką (30), tuo aktyvuodamos garsinį ir vaizdinį perspėjimą.
[EN] A harness safety alarm for providing a warning in the event that a seat belt is uncoupled comprises a proximity sensor (19) connected by straps (20, 21) to a seat belt buckle (13). A detectable means (22), such as a magnet, is attached by strap (23) to the tongue (16) of the seat belt. A warning unit (30), which is mounted remotely from the proximity sensor (19), provides an audible and visual warning if the seat belt is uncoupled. In particular, if the seat belt is uncoupled, the sensing means (19) sends a radio frequency signal to the warning unit (30) to thereby activate the audible and visual warning.
[0001] Šis išradimas susijęs su saugos diržų komplekto signalizatoriumi. Ypatingai šis išradimas susijęs su saugos diržų komplekto signalizatoriumi, kuris gali perspėti, kai saugos diržai, pavyzdžiui, sėdynės diržas, atsegtas arba atkabintas.
[0002] Daugelyje šalių įstatymiškai reikalaujama, kad esantieji automobiliuose prisisegtų saugos diržais. Pavyzdžiui, Australijoje privaloma, kad visi keliaujantys automobiliu asmenys prisisegtų saugos diržais. Šio įstatymo išimtys liečia tik mažą grupę žmonių, kenčiančių dėl tam tikros medicininės būklės. Panašiai daugumoje JAV valstijų dabar reikalaujama, kad būtų naudojamasi saugos diržais. Nors paaugliai ir didesni vaikai lengvai priima būtinumą prisisegti, sunkumai gali kilti su mažesniais vaikais, kurie fiziškai gali atsisegti saugos diržus, nesuprasdami svarbos visada būti prisisegus, kai keliaujama automobiliu (šiame kontekste „saugos diržai" apima saugos diržų komplektus ant sėdynių vaikui automobilyje, taip pat normalius sėdynių saugos diržus). Todėl rizikuojama, kad maži vaikai gali atsisegti savo saugos diržą, kai automobilis juda, apie tai nežinant vairuotojui arba tėvams. Neprisisegusio vaiko būvimas automobilyje kelionės metu yra visiškai nesaugus.
[0003] Šio išradimo tikslas - pateikti diržų signalizatorių, kuris perspėtų tuo atveju, kai saugos diržų komplektas, pavyzdžiui, sėdynės saugos diržas, yra atsegtas arba atkabintas.
[0004] Pirmajame šio išradimo variante pateikiamas saugos diržų komplekto signalizatorius, skirtas naudoti su diržais ir apimantis užrakto priemones diržui užsegti, šios užrakto priemonės apima pirmąsias jungimo priemones sujungimui su antrosiomis jungimo priemonėmis, signalizatorius apima magnetin] tarpo daviklį, pirmąsias tvirtinimo priemones tarpo davikliui sumontuoti ant vienų iš pirmųjų arba antrųjų jungimo priemonių, aptikimo priemones, antrąsias tvirtinimo priemones aptikimo priemonėms montuoti ant kitų iš pirmųjų arba antrųjų jungimo priemonių, minėtas magnetinis tarpo daviklis nustato aptikimo priemonių buvimą, kai sujungiamos pirmosios ir antrosios jungimo priemonės, perspėjimo priemonės išdėstytos atokiai nuo magnetinio tarpo daviklio ir signalizavimo priemonių signalui siųsti tarp daviklio ir perspėjimo priemonių, kai minėtas magnetinis tarpo daviklis nustato, kad aptikimo priemonių nėra arti jo, minėtas signalas priverčia perspėjimo priemones skleisti garsinj ir/ arba vaizdinj perspėjimą.
[0005] Antrame šio išradimo variante pateikiamas saugos diržų komplekto signalizatorius, skirtas naudoti su diržu, kuris apima užrakto priemones diržui užsegti, šios užrakto priemonės apima pirmąsias jungimo priemones sujungimui su antrosiomis jungimo priemonėmis, signalizatorius apima jutimo priemones atpažinti, kai pirmosios ir antrosios jungimo priemonės susegtos, ir atpažinti pirmųjų ir antrųjų jutimo priemonių atskyrimą, perspėjimo priemones, išdėstytas atstumu nuo jutimo priemonių, signalizavimo priemones signalui siųsti tarp jutimo priemonių ir perspėjimo priemonių, čia šios jutimo priemonės sukelia signalą, siunčiamą j perspėjimo priemones, kai jutimo priemonės nustato, kad pirmosios ir antrosios jungimo priemonės yra atskirtos, šis signalas priverčia perspėjimo priemones skleisti garsinj ir/arba vaizdinj perspėjimą, ir programuojamąsias priemones aptikti, kai diržai užsegti, šios programuojamosios priemonės siunčia aktyvinimo signalą j perspėjimo priemones, kad suaktyvintų perspėjimo priemonės, kai programuojamosios priemonės aptinka, kad diržai užsegti.
[0006] Geresniu atveju jutimo priemonės išdėstomos ant vienų iš pirmųjų arba antrųjų jungimo priemonių arba greta jų.
[0007] Geriau, kai užrakto priemonės apima sagties jtaisą, kuris užsegamas ant liežuvėlio jtaiso, kaip paprastai naudojama automobilio saugos diržuose ir vaikų apsaugoje. Patogumui šis išradimas bus aprašytas, remiantis šiuo įgyvendinimo variantu.
[0008] Geresniu atveju jutimo priemonės išdėstomos ant sagties jtaiso arba greta jo. Jutimo priemonės gali būti sukonstruotos kaip atskiras blokas ir pritvirtintas prie sagties jtaiso tinkamomis priemonėmis, pavyzdžiui, panaudojant klijus, sąvaržomis, turinčiomis kabliuko ir kilpos tvirtinimą (pvz., tampriosios sąvaržos), vienu arba dviem diržais, turinčiais užrakto tipo tvirtinimą, arba pateikiant jutimo priemones su bet kuriomis kitomis tinkamomis montavimo priemonėmis, skirtomis montuoti jutimo priemones prie sagties jtaiso. Šiame jgyvendinimo variante signalizatorius gali būti jranga esantiems saugos diržų komplektams ir automobiliams. Šiame jgyvendinimo variante jutimo priemonės dar gali turėti tvirtinimo priemones, skirtas pritvirtinti jutimo priemones prie sagties priemonių.
[0009] Kitame jgyvendinimo variante jutimo priemonės yra jmontuotos j sagties jtaisą. Šiame jgyvendinimo variante signalizatorius gali būti originali detalė, skirta automobilio saugos diržams arba vaikų saugioms sėdynėms.
[0010] Geriau, kai jutimo priemonės turi tarpo daviklj, kuris nustato, kai liežuvėlio jtaisas yra arti sagties jtaiso. Dar geriau, jei jutimo priemonės turi tarpo daviklj, kuris nustato liežuvėlio jtaiso buvimą, kai liežuvėlio jtaisas jkišamas j sagties jtaisą. Kai liežuvėlio jtaisas ištraukiamas iš sagties jtaiso, jutimo priemonės nustato, kad liežuvėlio jtaiso daugiau nėra arti jutimo priemonių ir aktyvuoja perspėjimo priemones.
[0011] Tarpo daviklis gali būti sudarytas iš magnetinio tarpo daviklio. Tokie jrenginiai žinomi ir apima magnetinio lauko sukūrimo priemones. Metalinis objektas jeidamas j magnetinj lauką arba pereidamas jj suardo magnetinj lauką, o elektroniką tarpo daviklyje gali aptikti šį pasikeitimą. Tuomet perspėjimo priemonės gali būti aktyvuojamos.
[0012] Signalizatorius papildomai gali apimti aptikimo priemones, kurios aptinkamos tarpo davikliu. Aptikimo priemones gali sudaryti metalinis objektas, išdėstomas ant liežuvėlio jtaiso arba greta jo, arba magnetas, išdėstomas ant liežuvėlio jtaiso arba greta jo. Pagerindamos jutimo priemonių jautrumą aptikimo priemonės užtikrina, kad tarpo daviklis nustatytų, kada liežuvėlio jtaisas ištraukiamas iš sagties. Dažniausiai aptikimo priemonės yra atskiras blokas prie liežuvėlio jtaiso. Dažnai aptikimo priemonės dar turi tvirtinimo priemones, skirtas aptikimo priemonių tvirtinimui prie liežuvėlio jtaiso. Tvirtinimo priemones gali sudaryti viena arba daugiau sąvaržų, turinčių kabliuko ir kilpos tvirtinimą, vienas arba daugiau diržų, turinčių užrakto tipo tvirtinimą, arba rišli medžiaga.
[0013] Signalizatorius taip pat apima perspėjimo priemones. Paprasčiausios formos perspėjimo priemonės sudarytos iš garsinių perspėjimo priemonių, sukeliančių garsinj perspėjimą, kai diržai atsegti ar nesujungti.
[0014] Geresniame Įgyvendinimo variante perspėjimo priemonės apima garsines perspėjimo priemones ir vaizdines perspėjimo priemones. Ypatingai tinkamame įgyvendinimo variante perspėjimo priemonės sudarytos iš perspėjimo bloko, išdėstyto per atstumą nuo jutimo priemonių. Šiame jgyvendinimo variante perspėjimo priemonės gali būti tinkamai išdėstomos automobilio prietaisų skyde arba kitaip vairuotojo regėjimo lauke. Perspėjimo blokas gali turėti vaizdinj ir/arba garsinj vairuotojo perspėjimą. Išdėsčius perspėjimo bloką arti vairuotojo arba vairuotojo regėjimo lauke, lieka maži šansai nepastebėti perspėjimo. Geriau, kai perspėjimo priemonės papildomai turi montavimo priemones, skirtas tvirtinti perspėjimo priemones automobilio prietaisų skyde.
[0015] Aparatas gali papildomai turėti signalizavimo priemones, skirtas siųsti signalą tarp jutimo priemonių ir perspėjimo priemonių. Signalizavimo priemonės siunčia mažiausiai signalą j perspėjimo priemones, kai tarpo daviklis aptinka, kad liežuvėlio jtaiso nėra arti sagties jtaiso, pavyzdžiui, kai saugos diržas neužsegtas. Geriausiu atveju signalizavimo priemonės iš esmės nenutrūkstamai siunčia signalą j perspėjimo bloką, kad pateiktų saugos diržo būklę visą laiką, kol signalizatorius yra aktyvuojamas. Ypač gerai, kai perspėjimo blokas pateikiamas su būklės indikatoriumi, kuris rodo saugos diržo būklę. Būklės indikatorius gali turėti žalią lemputę, kuri dega, kai saugos diržas užsegtas, ir raudoną lemputę, kuri dega, kai saugos diržas atsegtas. Geriau, kai taip pat skamba garsinis signalas, kai saugos diržas yra atsegtas. Perspėjimo blokas taip pat gali turėti jungiklj, kad pasirinktinai aktyvuotų arba neaktyvuotų perspėjimo bloko.
[0016] Signalizavimo priemonės siunčia radijo dažnių signalą j perspėjimo bloką. Pavyzdžiui, jutimo priemonės gali turėti radijo siųstuvą,, kuris siunčia radijo signalą j radijo imtuvą perspėjimo priemonėse. Turi būti aišku, kad taip pat gali būti naudojami kiti nei radijo dažniai. Alternatyviai signalas gali būti siunčiamas vienu arba keliais laidais tarp jutimo priemonių ir perspėjimo priemonių.
[0017] Perspėjimo blokas taip pat gali pateikti perspėjimą tuo atveju, kai negaunama signalo iš signalizavimo priemonių (tai gali reikšti, kad signalizavimo priemonės neturi energijos).
[0018] Kitame šio išradimo įgyvendinimo variante jutimo priemones sudaro elektrinė grandinė, kuri gali formuoti uždarą grandinę tik tuomet, kai saugos diržai užsegti, ši elektrinė grandinė formuoja atdarą grandinę, kai saugos diržai neužsegti arba nesujungti. Geriau, kai elektrinė grandinė apima priėmimo įtaisą, skirtą priimti grandinės uždarymo jtaisą, grandinės uždarymo jtaisas jterpiamas j priėmimo jtaisą, kai saugos diržai užsegami, ir grandinės uždarymo jtaisas išimamas iš priėmimo jtaiso, kai saugos diržai atsegami arba atjungiami. Šiame įgyvendinimo variante perspėjimo priemonės bus aktyvuojamos, kai jutimo priemonės nustato atdarą grandinę. Geriau, kai grandinės uždarymo jtaisą sudaro smeigtukas, išdėstytas ant liežuvėlio jtaiso arba greta jo, smeigtukas priimamas jutimo priemonėse suformuotoje angoje. Šiame jgyvendinimo variante jutimo priemonės išdėstomos ant sagties jtaiso arba greta jo. Geriau, kai smeigtukas sujungtas su liežuvėlio jtaisu arba juosta, arba diržu, kurie laiko liežuvėlio jtaisą, tokiu būdu atsegant diržą iš priėmimo jtaiso taip pat ištraukiamas smeigtukas.
[0019] Kitame jgyvendinimo variante grandinė yra atdara grandinė, kai saugos diržai užsegti, ir saugos diržų atsegimas uždaro grandinę, kuri aktyvuoja perspėjimo priemones. Šiame jgyvendinimo variante iš elektriškai izoliuojančios medžiagos padarytas smeigtukas gali būti įterptas j priėmimo jtaisą, kuriame smeigtukas atskiria du kontakto taškus arba plokšteles, kurios sudaro elektrinės grandinės dalj. Smeigtuko ištraukimas leidžia kontakto taškams arba plokštelėms kontaktuoti vienam su kitu, tokiu būdu uždaryti grandinę.
[0020] Žinoma, turi būti aišku, kad visuose išradimo jgyvendinimo variantuose, kur konkretus aparato elementas aprašomas kaip esantis ant vieno sagties arba ant .liežuvėlio jtaiso ir šis elementas sąveikauja su kitu elementu, esančiu ant kito liežuvėlio arba sagties jtaiso, išradimas lygiai taip pat gerai veiks, jei šie konkretūs elementai bus išdėstyti ant kito sagties arba liežuvėlio jtaiso.
[0021] Signalizatorius taip pat pateikiamas su energijos šaltiniu, kuris dažniausiai yra baterijos. Jei nusprendžiama, signalizatorius taip pat gali būti instaliuotas j automobilio elektrinę sistemą.
[0022] Signalizatorius taip pat gali turėti jjungimo arba išjungimo jungiklj, skirtą pasirinktiniam signalizatoriaus darbui. Tai leidžia išjungti signalizatorių, jei niekas nesėdi toje automobilio sėdynėje. Pažangesniuose įgyvendinimo variantuose sėdynėje gali būti svorio davikliai, kad nustatytų, ar ta sėdynė užimta, ir jjungimo priemonės signalizatoriui jjungti, jei sėdynė užimta. Šios jjungimo priemonės gali būti automatinės.
[0023] įgyvendinimo variantuose, kur signalizatorius apima tarpo daviklj, signalizatorius gali turėti programuojamąsias priemones, skirtas nustatyti, kai saugos diržas užsegtas, šios programuojamosios priemonės siunčia aktyvavimo signalą j perspėjimo bloką, kad jjungtų perspėjimo bloką. Programuojamosios priemonės taip pat gali turėti laiko matavimo priemones automatiniam perspėjimo bloko išjungimui po iš anksto nustatyto laiko (pvz., 10 minučių) po to, kai signalizatoriaus nustato, kad saugos diržas atsegtas. Tokiu atveju signalizatorius interpretuoja, kad saugos diržo pašalinimas, jo neužsegus vėl per iš anksto nustatytą laiką, reiškia, kad kelionė baigta, ir automobilis dabar yra tuščias.
[0024] Jutimo priemonės taip pat gali apimti automatinius jungiklius, kurie jjungia jutimo priemones, kai liežuvėlis Įkišamas į užraktą, ir išjungia jutimo priemones po iš anksto nustatyto laiko, pvz., 10 minučių, po to, kai jutimo priemonės nustato, kad liežuvėlis jau ištrauktas iš užrakto.
[0025] Perspėjimo priemonės tai pat gali apimti automatinius jungiklius perspėjimo priemonių išjungimui po iš anksto nustatyto laiko, nustačius, kad saugos diržai neužsegti, arba po iš anksto nustatyto laiko po to, kai jutimo priemonės nustoja siųsti signalą j perspėjimo priemones.
[0026] Šio išradimo tinkamesni jgyvendinimo variantai dabar bus aprašyti remiantis pridedamais brėžiniais. Turi būti aišku, kad pridedami brėžiniai pateikti išradimo iliustravimui, ir išradimas neturi būti laikomas apribotu įgyvendinimo variantais, parodytais brėžiniuose.

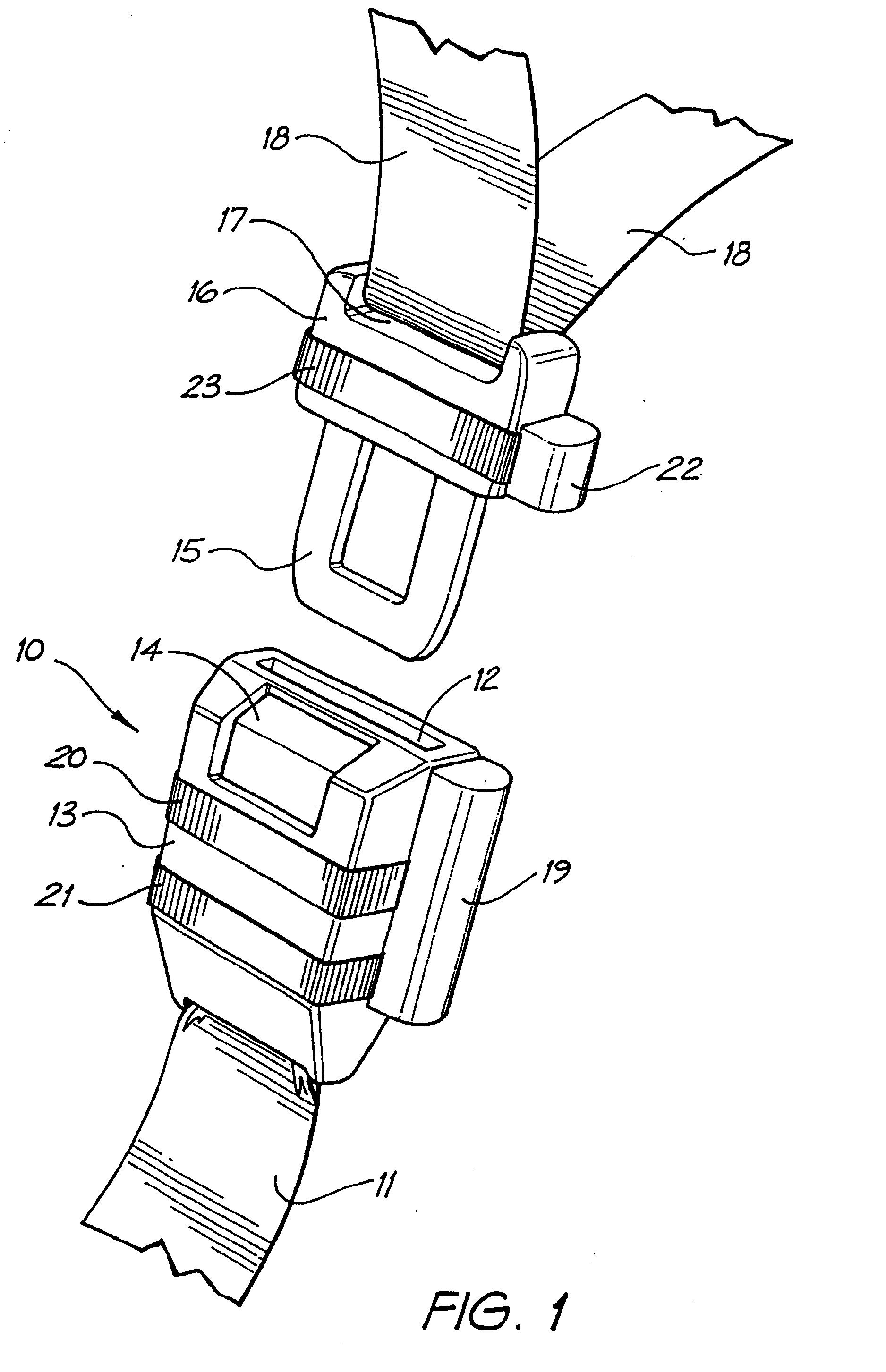

[0027] Fig. 1 - saugos diržo užrakto jtaiso, turinčio prie jo pritvirtintą signalizatorių pagal šj išradimą, perspektyvinis vaizdas. Fig. 1 saugos diržas parodytas atsegtas; Fig. 2 - saugos diržo užrakto jtaiso, parodyto Fig. 1, priekinis vaizdas, kai saugos diržas užsegtas; Fig. 3 - skyde sumontuoto perspėjimo bloko, skirto naudoti su saugos diržo signalizatorius sistema, parodyta Fig. 1 ir 2, vaizdas iš priekio; ir Fig. 4 - signalizatoriaus pagal kitą šio išradimo jgyvendinimo variantą šoninis vaizdas su daliniu pjūviu.
[0028] Remiantis Fig. 1 ir 2, saugos diržo užrakto jtaisas apima sagties jtaisą 10, pritvirtintą prie saugos diržo juostos 11. Sagties jtaisas 10 turi lizdą 12, suformuotą jo korpuso dalyje 13. Įspaudžiamas elementas 14 leidžia atsegti saugos diržą.
[0029] Saugos diržo užrakto mechanizmas dar turi liežuvėlio jtaisą 15, kuris jstatomas j lizdą 12. Liežuvėlio jtaisas 15 sujungtas su korpuso dalimi 16, kuri leidžia saugos diržo vartotojui lengvai manipuliuoti liežuvėlio dalimi. Korpuso dalis 16 turi lizdą 17, per kurj praeina saugos diržo juosta 18. Tinkamesnis yra inertinės ritės tipo saugos diržas, paprastai naudojamas daugelyje automobilių.
[0030] Pagal šj išradimą signalizatorius apima pirmąją korpuso dalj 19, kuri sujungta su sagties jtaiso 10 korpuso dalimi 13 tampriomis sąvaržomis 20, 21. Pirmoji korpuso dalis 19 turi laikiklj baterijai (neparodyta), magnetinio tipo tarpo daviklj ir susijusj elektroninj elementą, jgalinantj tarpo daviklj pajusti aptikimo priemonių 22, kurios pritvirtintos prie liežuvėlio jtaiso 15 korpuso dalies 16, artumą. Aptikimo priemonės 22 tvirtinamos prie liežuvėlio jtaiso 15 korpuso dalies 16 tampriąja sąvarža 23.
[0031] Signalizatoriaus pagrindinė korpuso dalis 19 turi tarpo daviklj. Šis tarpo daviklis susiejamas su elektronine grandine, kuri gali nustatyti, ar aptikimo priemonės 22 yra, ar ne nustatomu arba iš anksto nustatytu atstumu iki tarpo daviklio. Pirmenybė teikiama, kai tarpo daviklis išdėstomas viršutiniame pirmosios korpuso dalies 19 gale.

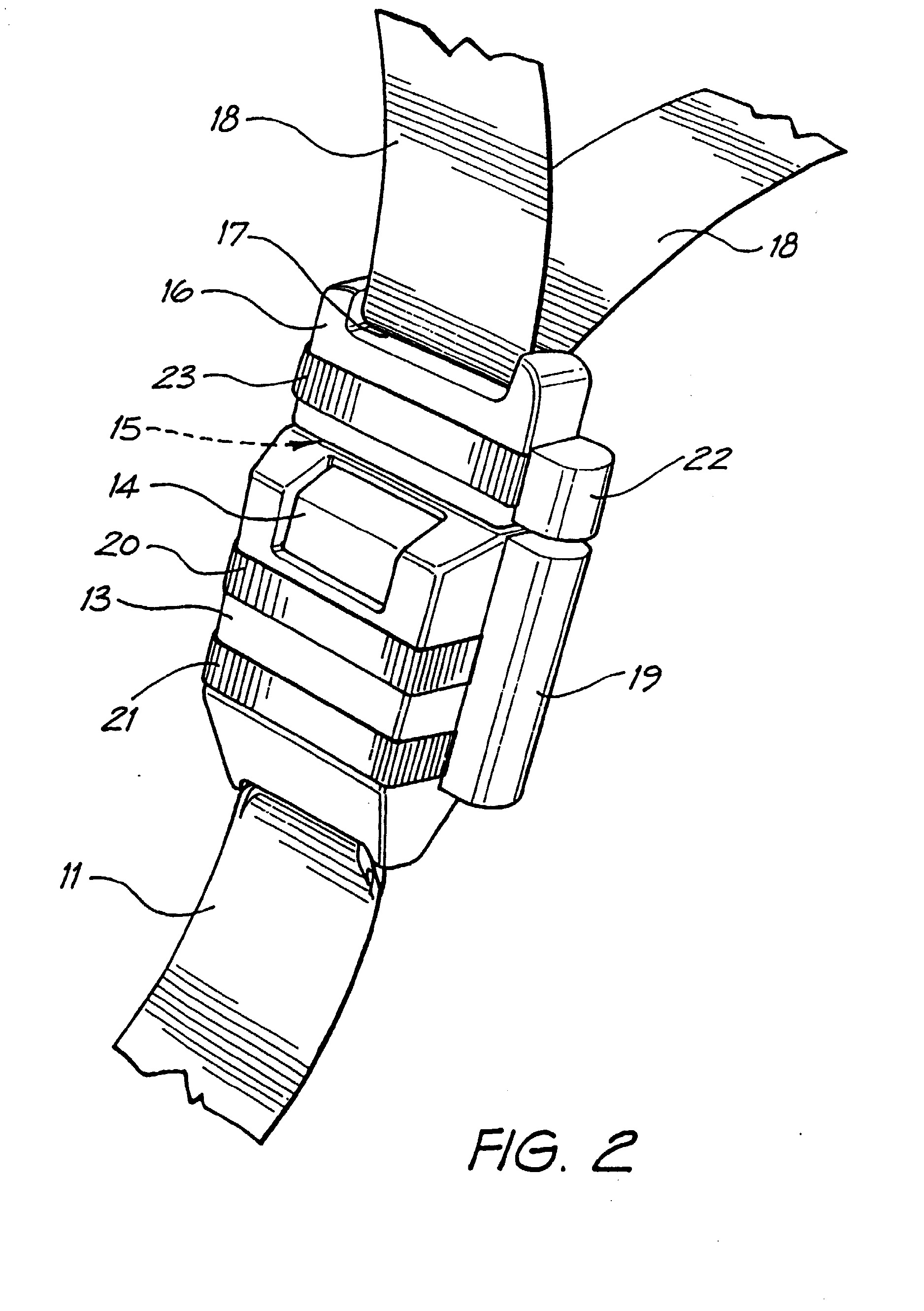

[0032] Kaip galima matyti iš Fig. 2, kurioje parodytas jtaisas iš Fig. 1 naudojamas su užsegtu saugos diržo užraktu, kai liežuvėlio jtaisas 15 jstatomas j lizdą 12, taip saugos diržas užsegamas, aptikimo priemonės 22 išdėstomos greta tarpo daviklio, kuris išdėstytas pirmojo korpuso dalies 19 viršutinėje gale. Be to, kai liežuvėlio jtaisas 15 pašalinamas iš lizdo 12, kaip parodyta Fig. 1, aptikimo priemonės 22 daugiau nebebūna arti tarpo daviklio pirmojoje korpuso dalyje 19 viršutiniame gale.
[0033] Pirmojoje korpuso dalyje 19 jterpta elektroninė grandinė veikia taip, kad, ištraukus liežuvėlio jtaisas 15 iš lizdo 12, kaip jvyksta, kai saugos diržas yra atsegtas, priverčia daviklj aptikti, kad aptikimo priemonių 22 daugiau nėra prie tarpo daviklio. Tuomet siunčiamas aliarmo signalas j perspėjimo priemones perspėjimui suaktyvinti, kad jspėtų vairuotoją arba kitą suaugus] automobilyje, kad saugos diržas, kuriuo apjuostas mažas vaikas yra atsegtas.

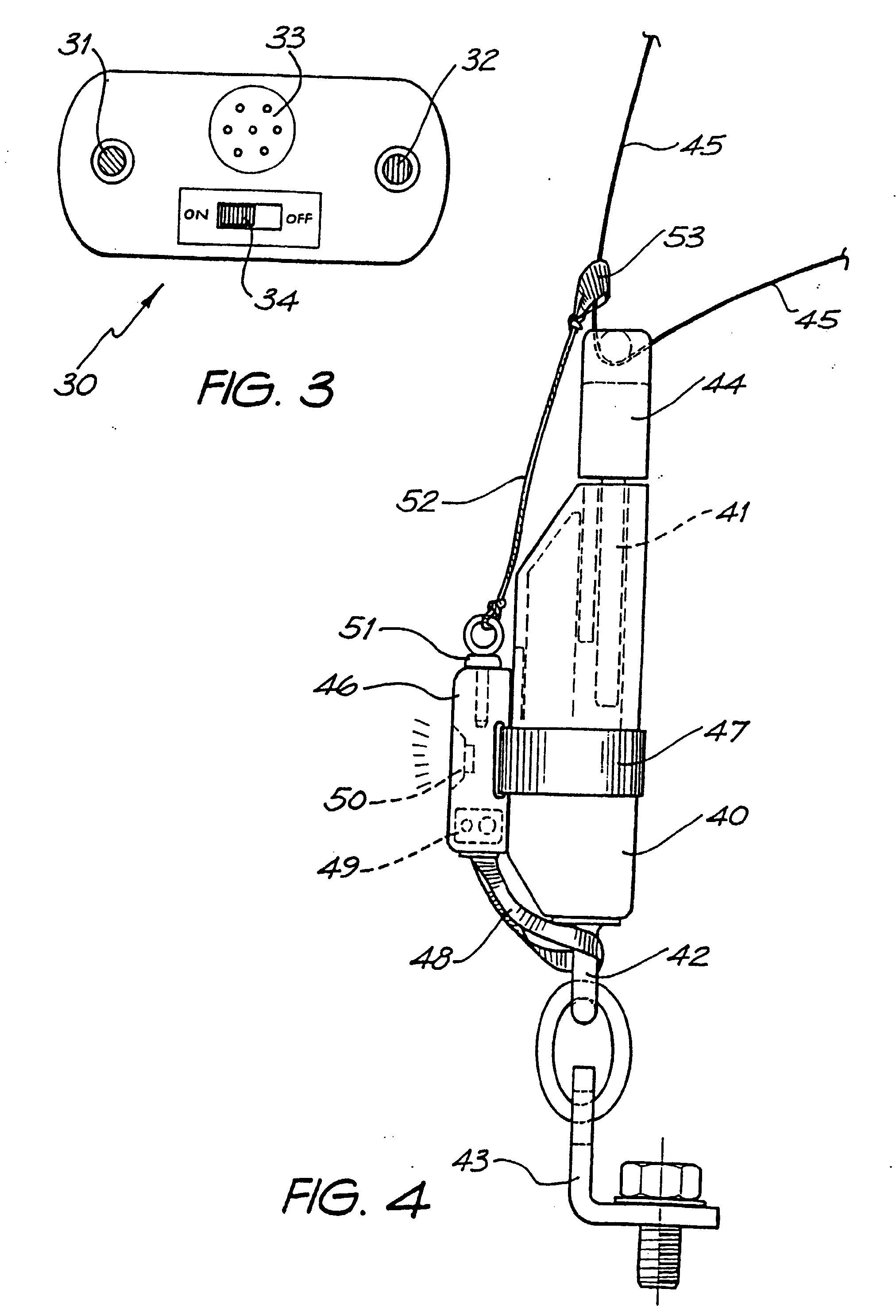

[0034] Tinkamesniame šio išradimo įgyvendinimo variante perspėjimo priemones sudaro skyde sumontuotas blokas, kurio vienas jgyvendinimo variantas parodytas Fig. 3. Skyde sumontuotas blokas 30 turi žalią indikatorinę lemputę 31, kuri dega rodydama, kad saugos diržas yra užsegtas. Perspėjimo blokas 30 taip pat turi raudoną perspėjimo lemputę 32, kuri dega, kai tarpo daviklis nustato, kad saugos diržas atsegtas. Garsiakalbis 33 taip pat skleidžia garsinj perspėjimo signalą, jei saugos diržas atsisega. Skyde sumontuotas perspėjimo blokas 30 taip pat turi slankiojant] jungiklj 34, kuris jgalina pasirinktinai jjungti arba išjungti perspėjimo bloką 30.
[0035] Perspėjimo blokas 30 gali turėti baterijos pakelj, skirtą baterijai laikyti perspėjimo bloke. Alternatyviai, perspėjimo blokas 30 gali būti tiesiogiai instaliuotas automobilio elektrinėje sistemoje ir gauti energiją iš ten. Geriau, kai perspėjimo blokas 30 taip pat turi radijo imtuvą (neparodyta). Šiame jgyvendinimo variante signalizatoriaus pirmoji korpuso dalis 19 taip pat apima radijo siųstuvą, kuris persiunčia signalą j perspėjimo bloką 30 tuo atveju, kai saugos diržas atsisega. Perspėjimo signalo perdavimas iš radijo siųstuvo j radijo imtuvą perspėjimo bloke 30 sukelia raudonos perspėjimo lemputės 32 užsidegimą ir garsinio pavojaus signalo skambėjimą iš garsiakalbio 33.
[0036] Taip pat geriau, kai elektroninė grandinė pirmojoje korpuso dalyje 19 nenutrūkstamai siunčia signalą j perspėjimo bloką informuoti perspėjimo bloką, kai saugos diržas lieka užsegtoje padėtyje. Šis signalas sukelia žalios lemputės 31 degimą, kuri nurodo, kad signalizatoriaus sistema jjungta ir kad saugos diržas užsegtas. Fig. 4 parodytas kitas šio išradimo jgyvendinimo variantas. Šiame įgyvendinimo variante saugos diržo užraktas apima sagties jtaisą 40 ir liežuvėlio jtaisą 41, kuris jkišamas j sagties jtaisą 40. Sagties jtaisas 40 apima ant jo suformuotą kilpą 42, kuri pritvirtinama prie saugos diržo jo tvirtinimo vietoje 43. Panašiai liežuvėlio jtaisas 41 pritvirtinamas prie liežuvėlio jtaiso korpuso dalies 44, o saugos diržo juosta 45 praeina per angą korpuso dalyje 44. Fig. 4 parodyta signalizatoriaus sistema apima pirmąją korpuso dalj 46, pritvirtintą tampriąja sąvarža 47 prie sagties jtaiso 40. Kita tamprioji sąvarža 48 pritvirtina pirmąją korpuso dalj 46 prie kilpos 42. Pirmojoje korpuso dalyje 46 laikoma baterija 49, skirtą tiekti energiją blokui. Blokas taip pat apima garsiakalbi 50 garsiniam pavojaus signalui sukelti.
[0037] Signalizatoriaus smeigtukas 51 virvute 20 ir tampriąja sąvarža 53 pritvirtintas prie saugos diržo juostos 45.
[0038] Kai saugos diržas užsegamas, signalizatoriaus smeigtukas 51 gali būti jstatytas j priimančią angą, suformuotą pirmojoje korpuso dalyje 46. Signalizatoriaus smeigtuko 51 jstatymas j priimančią angą uždaro elektros grandinę, kuri išsidėsto pirmojoje korpuso dalyje 46. Tuo atveju, kai saugos diržas atsegamas ir liežuvėlio jtaisas 41 pašalinamas iš sagties jtaiso 40, signalizatoriaus smeigtukas 51 bus ištrauktas iš pagrindinio korpuso ir tai nutrauks elektros grandinę, kuri uždaroma signalizatoriaus smeigtuku 51. Pirmojoje korpuso dalyje 46 esanti elektronika užprogramuota laikyti, kad atidaryta grandinė reiškia, kad saugos diržas atsegtas, ir signalas turi būti siunčiamas j garsiakalbj 50, kad jjungtų garsinj pavojaus signalą.
[0039] Specialistams aišku, kad šiame išradime galimi kiti pakeitimai ir modifikacijos negu tie, kurie konkrečiai aprašyti. Būtent, Fig. 1 ir 2 parodytame jgyvendinimo variante pirmoji korpuso dalis 19 ir aptikimo priemonės 22 gali būti atitinkamai išdėstytos ant liežuvėlio jtaiso ir sagties jtaiso, tai yra atvirkščia situacija negu parodyta Fig. 1 ir 2. Panašiai Fig. 4 parodytame jgyvendinimo variante signalizatoriaus smeigtukas 51 gali būti pritvirtintas prie sagties jtaiso 40 ir signalizatoriaus pagrindinė korpuso dalis 46 gali būti pritvirtinta prie liežuvėlio jtaiso 41 korpuso dalies 44. Bet kuriuo atveju signalizatoriaus veikimas iš esmės liks toks pat. Be to, Fig. 1 - 4 parodyti jgyvendinimo variantai parodo signalizatorių, kuris gali būti jmontuotas jau esančiuose saugos diržuose. Tai taip pat galima turėti signalizatorių, įrengtą saugos diržuose naujiems automobiliams ir naujai vaiko apsaugai. Remiantis Fig. 1 - 3 parodytu jgyvendinimo variantu, pirmoji korpuso dalis turi ryšj su perspėjimo bloku radijo signalais. Gali būti naudojamos kitos ryšio priemonės, tokios kaip laidai arba kabeliai, arba net infraraudonasis ryšys (nors būtinybė pateikti matymo liniją kai kurioms infraraudonojo ryšio sistemoms, gali sumažinti tokio ryšio panaudojimą).
[0040] Suprantama, kad šis išradimas apima visus tuos pakeitimus ir modifikacijas, kurie yra jo esmės ir apimties ribose.
1. Saugos diržų komplekto signalizatorius, skirtas naudoti su diržų komplektu, kuris apima užrakto priemones diržui užsegti, besiskiriantis tuo, kad šios užrakto priemonės turi pirmąją jungimo priemonę sujungimui su antrąja jungimo priemone, signalizatorius apima magnetinj tarpo daviklj, pirmąsias tvirtinimo priemones tarpo davikliui sumontuoti ant vienų iš pirmųjų arba antrųjų jungimo priemonių, aptikimo priemones, antrąsias tvirtinimo priemones aptikimo priemonėms montuoti ant kitų iš pirmųjų arba antrųjų jungimo priemonių, minėtas magnetinis tarpo daviklis, skirtas nustatyti aptikimo priemonių buvimą, kai minėtos pirmosios ir antrosios jungimo priemonės sujungtos, perspėjimo priemonės išdėstytos atstumu nuo magnetinio tarpo daviklio ir signalizavimo priemonių signalui siųsti tarp daviklio ir perspėjimo priemonių, kai minėtas magnetinis tarpo daviklis nustato, kad aptikimo priemonių nėra arti jo, šis signalas priverčia perspėjimo priemones skleisti garsinį ir/arba vaizdinj perspėjimą.
2. Saugos diržų komplekto signalizatorius pagal 1 punktą, besiskiriantis tuo, kad užrakto priemonės apima sagties jtaisą ir liežuvėlio jtaisą, jkišamą j sagties jtaisą, magnetinis tarpo daviklis pritvirtintas prie sagties jtaiso, o aptikimo priemonės pritvirtintos prie liežuvėlio jtaiso.
3. Saugos diržų komplekto signalizatorius pagal 1 arba 2 punktą, b e s i s k i r i antis tuo, kad aptikimo priemones sudaro metalinis elementas arba magnetas.
4. Saugos diržų komplekto signalizatorius pagal 3 punktą, besiskiriantis tuo, kad aptikimo priemones sudaro magnetas.
5. Saugos diržų komplekto signalizatorius pagal bet kurj vieną iš ankstesnių punktų, besiskiriantis tuo, kad signalizavimo priemonės iš esmės nenutrūkstamai siunčia signalą j perspėjimo priemones, kad rodytų diržų būklę visą laiką, kai signalizatorius aktyvuojamas.
6. Saugos diržų komplekto signalizatorius pagal bet kur] vieną iš ankstesnių punktų, besiskiriantis tuo, kad papildomai apima programuojamąsias priemones, skirtas aptikti, kai diržai užsegti, šios programuojamosios priemonės skirtos siųsti aktyvinimo signalą j perspėjimo priemones, kad aktyvuotų perspėjimo priemones, kai programuojamosios priemonės nustato, kad diržai užsegti.
7. Saugos diržų komplekto signalizatorius pagal bet kur] vieną iš ankstesnių punktų, besiskiriantis tuo, kad signalizavimo priemonės apima radijo siųstuvą, kuris siunčia radijo signalą j radijo imtuvą perspėjimo priemonėse.
8. Saugos diržų komplekto signalizatorius pagal 6 punktą, besiskiriantis tuo, kad programuojamosios priemonės apima laiko matavimo priemones automatiniam perspėjimo priemonių išjungimui po iš anksto nustatyto laiko po to, kai magnetinis tarpo daviklis aptinka, kad diržai atsegti.
9. Saugos diržų komplekto signalizatorius pagal bet kurj vieną iš ankstesnių punktų, besiskiriantis tuo, kad magnetinis tarpo daviklis papildomai apima įjungimo arba išjungimo priemones, kad Įjungtų magnetin] tarpo daviklį, kai pirmosios jungimo priemonės ir antrosios jungimo priemonės sujungtos kartu, ir išjungtų magnetinį tarpo daviklj po iš anksto nustatyto laiko po to, kai magnetinis tarpo daviklis nustato, kad pirmosios jungimo priemonės ir antrosios jungimo priemonės atskirtos.
10. Saugos diržų komplekto signalizatorius pagal bet kurį vieną iš ankstesnių punktų, besiskiriantis tuo, kad magnetinį tarpo daviklį sudaro korpusas su magnetinėmis jutimo priemonėmis ir radijo dažnių siųstuvas, korpusas apima tvirtinimo priemones korpusui pritvirtinti prie saugos diržo užrakto, saugos diržų komplekto signalizatorius papildomai apima aptikimo priemones, turinčias tvirtinimo priemones, skirtas pritvirtinti aptikimo priemones prie liežuvėlio dalies, jkišamos j užraktą, perspėjimo priemonės apima montavimo priemones montavimui prie automobilio prietaisų skydo, o radijo imtuvo priemonės, skirtos priimti radijo signalus iš radijo dažnių siųstuvo.
11. Saugos diržų komplekto signalizatorius, skirtas naudoti su diržų komplektu, kuris apima užrakto priemones diržui užsegti, besiskiriantis tuo, kad šios užrakto priemonės turi pirmąsias jungimo priemones sujungimui su antrosiomis jungimo priemonėmis, signalizatorius apima jutimo priemones, skirtas nustatyti, kada pirmosios ir antrosios jungimo priemonės užsegtos, ir nustatyti pirmųjų ir antrųjų jutimo priemonių atskyrimą, perspėjimo priemonės išdėstytos atstumu nuo jutimo priemonių, signalizavimo priemonių signalui siųsti tarp jutimo priemonių ir perspėjimo priemonių, šios jutimo priemonės sukelia signalą, siunčiamą j perspėjimo priemones, kai jutimo priemonės nustato, kad pirmosios ir antrosios jungimo priemonės atskirtos, ir šis signalas priverčia minėtas perspėjimo priemones skleisti garsinį ir/ arba vaizdinį perspėjimą, ir programuojamosios priemonės, skirtos nustatyti, ar diržai užsegti, šios programuojamosios priemonės siunčia aktyvinimo signalą j perspėjimo priemones šioms suaktyvinti, kai programuojamosios priemonės nustato, kad diržai užsegti.
12. Saugos diržų komplekto signalizatorius pagal 11 punktą, besiskiriant i s tuo, kad programuojamosios priemonės apima laiko matavimo priemones automatiniam perspėjimo priemonių išjungimui po iš anksto nustatyto laiko po to, kai jutimo priemonės nustato, kad pirmosios ir antrosios nustatymo priemonės atskirtos.
13. Saugos diržų komplekto signalizatorius pagal 11 arba 12 punktą, b e s i s k i r i a n t i s tuo, kad jutimo priemonės sudarytos iš magnetinio tarpo daviklio, sumontuoto ant vienų iš pirmųjų arba antrųjų jungimo priemonių, minėtas magnetinis daviklis, nustatantis aptikimo priemonių buvimą, sumontuotas ant kitų iš pirmųjų arba antrųjų jungimo priemonių, kai pirmosios ir antrosios jungimo priemonės sujungtos kartu.
14. Saugos diržų komplekto signalizatorius pagal 13 punktą, besiskiriant i s tuo, kad aptikimo priemones sudaro magnetas.
