[LT] Išradimas priklauso medicinos technikos sričiai, konkrečiai - dantų implantacijos priemonėms. Išradimo tikslas - sukurti kreiptuvą dantų implantų skylėms gręžti, kuris leistų planuoti norimą implantatų padėtį operacijos metu, būtų universalus parenkant implantato vietą bei padidintų skylių išgręžimo tikslumą. Išradimo esmė yra ta, kad kreiptųvą dantų implantatų skylėms gręžti sudaro kreipiančioji sistema iš kelių šarnyriškai vienoje plokštumoje paslankių sijų, kurių kraštutinioji turi grąžtą kreipiančiąją įvorę, ašimi lygiagretę atraminiam strypui, ir kelias papildomai keičiamąsias sijas, kurių kiekviena turi tam tikru kampu įtvirtintą įvorę. Kreiptuvas neleidžia grąžtui nukrypti ir užtikrina gręžiamos skylės tikslumą. Jis yra skirtas grąžtui nukreipti, atliekant dantų operacijas stomatologijos kabinetuose ir klinikose.
[EN] The invention relates to medical technique, in particular to guides for boring holes in dental implants. Said guides consist of a guiding system of some movable beams hinged in one plane. The edge beam has a sleeve guiding a borer an axis of which is parallel to a supporting bar. Said beam also has an additional exchangeable beams, each of which has a sleeve fixed at a certain angle.
[0001] Išradimas priklauso medicinos technikos sričiai, konkrečiai - dantų implantacijos priemonėms.
[0002] Žinomas dantų implantavimo metodas, kurio esmę sudaro rentgenologinis žandi-kaulio ištyrimas, implantatų įsukimo vietų planavimas gipso modeliuose arba rent-geno nuotraukoje, naudojant specialius markerius, ir laikino nuimamo protezo (plokštelės) gamyba ant gipso modelių ir būsimų implantatų padėčių atžymos ant laikino nuimamo protezo (žr. Clinical Orai Implants Research- 2000, vol.ll, Nr. 3, p. 266 - 272). Paruošus tokį nuimamą protezą, kuriame yra kreipiančiosios skylės jau išgręžtos būsimų implantatų vietose, belieka uždėti jį ant žandikaulio alveolinės ataugos, įstatyti grąžtą į paruoštas kreipiančiąsias ir išgręžti būsimų implantatų skyles žandikaulio alveolinėje ataugoje.
[0003] Vienok, naudojant žinomą prietaisą implantatų padėties planavimas yra atlieka-mas ant gipso modelių, orientuojantis į rentgenologinio ištyrimo duomenis ir bend-rą klinikinį burnos ertmės vaizdą, nematant alveolinės ataugos kaulo kokybės, gali-mų defektų, susiaurėjimų ir panašiai. Dėl to kartais tenka pasirinkti - ar įsukti im-plantatą nepalankioje vietoje lygiagrečiai su kitais implantatais, ar parinkti naują tinkamesnę implantacijai alveolinės ataugos vietą, atsisakant implantatų lygiagre-tumo.
[0004] Taip pat žinomi prietaisai dantų implantacijai - vadinamosios „vėliavėlės"( žr. Optimal Implant Positioning & Soft Tissue Management for the Branemark Sys-tem. Quintessence. Chicago, 1995, p. 83). Jos sudarytos iš atraminio strypo, kuris įstatomas į išgręžtą kaule skylę, ir nurodančios kito gręžimo kryptį plokštelės, pri-tvirtintos prie atraminio strypo.
[0005] Tačiau, išgręžus kaule skylę ir įstačius „vėliavėlę", sunku preciziškai lygiagre-čiai išgręžti kitą skylę, kadangi grąžtas nėra kreipiamas įvorėje, o tik priliečiamas prie prietaiso plokštelės ir tokiu būdu gręžiant tik apytiksliai išlaikoma kryptis. Be to, šis prietaisas turi iš anksto nustatytą atstumą tarp būsimų implantatų. Tai yra labai nepatogu, nes kartais numatomoje implantacijos vietoje yra nepakankamas žan-dikaulio alveolinės ataugos plotis arba storis. Tokiu atveju tarpą tfcrp implantatų reikia padidinti, o šis prietaisas negali būti panaudotas.
[0006] Išradimo tikslas - sukurti kreiptuvą, kurio pagalba galima būtų planuoti norimą implantatų padėtį operacijos metu, kuris būtų universalus parenkant implantatų vie-tą, bei padidintų skylių išgręžimo tikslumą.
[0007] Išradimo esmė ta, kad kreiptuvo dantų implantatų skylėms gręžti kreipiančioji sistema yra sudaryta iš kelių šarnyriškai vienoje plokštumoje paslankių sijų, kurių kraštutinioji turi grąžtą kreipiančiąją įvorę, ašimi lygiagretę atraminiam strypui, ir gali būti pakeista į papildomą siją, turinčią tam tikru kampu įtvirtintą kreipiančią-ją įvorę.

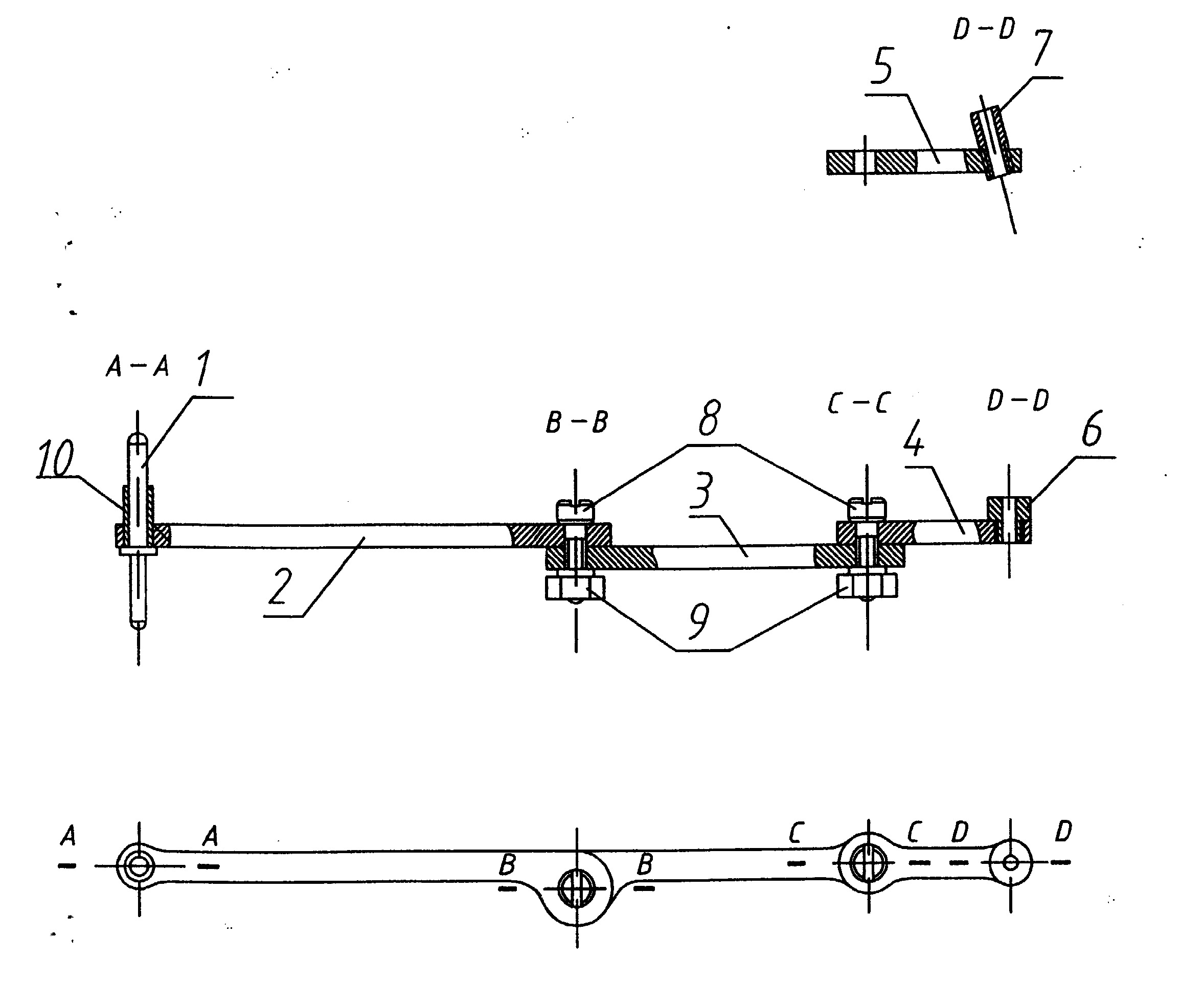

[0008] Išradimas iliustruojamas brėžiniu - kreiptuvo dantų implantatų skylėms gręžti bendru vaizdu.
[0009] Kreiptuvas dantų implantatų skylėms gręžti sudarytas iš atraminio strypo 1, ant kurio užmauta sija 2 ir su ja šarnyriškai sujungtos sijos 3 bei 4 ar papildoma 5. Kraš-tutinioji sija 4 turi grąžtą kreipiančiąją įvorę 6, kurios ašis lygiagreti atraminiam strypui 1. Kraštutinioji sija 4 gali būti keičiama į papildomą siją 5, turinčią tam tikru kampu įtvirtintą kreipiančiąją įvorę 7. Sijos tarpusavyje sujungtos šarnyriškai varž-tais 8 ir užtvirtintos veržlėmis 9, o su atraminiu stiypu 1 sujungtos užmaunant ant įvorės 10, kuri yra įtvirtinta sijoje 2.
[0010] Parenka reikiamą kryptį, 2 mm skersmens grąžtu žandikaulio alveolinėje ataugoje išgręžia skylę ir į ją įstato atraminį stiypą 1. Ant stiypo 1 užmauna siją 2, kuri yra šarnyriškai sujungta su sijomis 3 ir 4. Kraštutinėje sijoje 4 yra grąžtą kreipian-čioji įvorė 6, kurios ašis lygiagreti atraminiam strypui 1. Jeigu planuoja įsukti im-plantatą kampu, atsuka veržlę 9 ir kraštutiniąją siją 4 pakeičia papildomąja sija 5, turinčia grąžtą kreipiančiąją kampinę įvorę 7. Visos sijos su atraminiu strypu 1 sujungtos užmaunant ant pastarojo įvorę 10, kuri yra įtvirtinta sijoje 2. Tokiu būdu si-jų jungtis su atraminiu strypu 1 yra šarnyriškai paslanki ir judėjimas (posūkis) vyks-ta tik vienoje plokštumoje. Fiksavus kreiptuvą ant žandikaulio alveolinės ataugos, galima pasiekti kitą reikiamą alveolinės ataugos tašką tik dėka trijų paslankių jung-čių tarp sijų. Kraštutinioji sija 4 su įvore 6 naudojama lygiagrečiam dantų implanta-tų įsukimui, o sija 4 keičiama į papildomą 5, kai būtina gręžti skylę kampu (nely-giagrečiai).
[0011] Kreiptuvas yra skirtas grąžtui nukreipti, atliekant dantų operacijas stomatologijos kabinetuose ir klinikose.
[0012] Kreiptuvo dantų implantatų skylėms gręžti privalumas, lyginant su žinomais ana-logais yra tas, kad konstrukcijos dėka galimas universalus kreipiančios grąžtą įvo-rės paslankumas, išlaikant lygiagretumą (arba reikiamą kampą) tarp atraminio strypo ir visų kitų išgręžtų reikalingų implantatams įsukti skylių. Optimaliausia dantų implantato vieta žandikaulio alveolinėje ataugoje parenkama operacijos metu, ma-tant ir įvertinant visus kaulo paviršiaus ir matmenų ypatumus, o ne gipso modelyje. Kreipiančioji grąžtą įvorė neleidžia grąžtui nukrypti ir užtikrina gręžiamos skylės tikslumą. Tokiu būdu, atliekant protezavimą, naudojantis siūlomu kreiptuvu, galima labai tiksliai išgręžti skyles dantų implantatų įsukimui ir užtikrinti gerą ir ilga-laikį implantato ir dantų protezo kontaktą.
1. Kreiptuvas dantų implantatų skylėms gręžti, susidedantis iš atraminio strypo ir sujungtos su juo kreipiančiosios sistemos, besiskiriantis tuo, kad kreipiančioji sistema yra sudaryta iš kelių šarnyriškai vienoje plokštumoje pa-slankių sijų, kurių kraštutinioji turi grąžtą kreipiančiąją įvorę, ašimi lygiagretę atraminiam strypui.
2. Kreiptuvas dantų implantatų skylėms gręžti pagal 1 punktą, besiskiriantis tuo, kad yra kelios keičiamos papildomos sijos, kurių kiekviena turi tam tikru kampu įtvirtintą įvorę.
