[LT] Išradimas priklauso užteršto oro valymo įrenginiams ir gali būti panaudotas ant riebalų gaudyklių, komunalinių nuotekų septikų ir smėliagaudžių, susidarančių aerozolių dezodoracijai, t.y. susidariusiam užterštam dujų srautui valyti. Siūlomas oro filtras turi uždaro indo korpusą, patogų sandariai uždėti ant užteršto oro srauto šaltinio, su perforuota apačia užterštam orui patekti į filtrą ir centriniu vertikaliu vamzdžiu, kurio dalis tęsiasi virš korpuso, o dalis, esanti indo viduje, perforuota išvalytam orui surinkti ir pateikti į išėjimo vamzdį, indas pripildytas filtravimo įkrova, kurią sudaro smulkinta medžio žievė maišyta su lapų kompostu, panaudojus žievės sorbuojančias ir dezodoruojančias savybes, o taip pat mikroorganizmus skaidančius lakią organiką. Geriausias filtravimo efektas gaunamas, kai įkrovą sudaroma iš smulkintos iki 1 - 5 mm dydžio frakcijos spygliuočių medžių žievės su 10 % lapų kompostu.
[EN] The invention relates to air treating devices and can be used for treating of gas flow. An air filter comprises a frame with perforated bottom for an inlet of air to a filter and a vertical tube. A part of that tube is extended on a frame a part inside of a body is perforated for collecting of treated air and supplying of it to an outlet tube. A body is filled by filter material, which is made from bark mixed with compost of leaves.
[0001] Išradimas priklauso užteršto oro valymo įrenginiams ir gali būti panaudotas ant riebalų gaudyklių, komunalinių nuotekų septikų ir smėliagaudžių, susidarančių aerozolių dezodoracijai, t.y. susidariusiam užterštam dujų srautui valyti.
[0002] Žinomi dujų valymo Įrenginiai, kuriuose užterštos dujos leidžiamos per jkrovos sluoksnius, naudojant valymo agentą (CH patentas Nr. 647159).
[0003] Nr. 2026716), kuris turi korpusą su oro Įėjimo ir išėjimo angomis, dujų ir skysčio maišymo kamerą, mentinj oro srauto suktuką, groteles, stabdančias skysčio sukimąsi, pertvarą, skirtą tolygiam oro srauto padavimui link mentinio oro suktuko ir atskyriklj, išskaidantj susidariusias putas.
[0004] Pagrindinis šio jrenginio trūkumas - sudėtinga maišymosi kameros, sudarytos iš mentinio suktuko, lašelių atskyriklio, grotelių ir vidinių pertvarų konstrukcija bei eksploataciniai nepatogumai, atsirandantys periodiškai mechaniškai valant aktyvaus dumblo sluoksniu pasidengus] menčių paviršių. Įrenginiui reikalingas papildomas skysčio aeravimas reikalauja atskiros oro tiekimo sistemos.
[0005] Išradimo tikslas - pateikti nesudėtingą, bet efektyvią oro filtravimo jrangą susidariusiam užterštų dujų srautui valyti.
[0006] Tikslas pasiekiamas tuo, kad oro filtras turi uždaro indo korpusą, patogų sandariai uždėti ant užteršto oro srauto šaltinio, su perforuota apačia užterštam orui patekti į filtrą ir centriniu vertikaliu vamzdžiu, kurio dalis tęsiasi virš korpuso, o dalis, esanti indo viduje, perforuota išvalytam orui surinkti ir pateikti j išėjimo vamzdj, indas pripildytas filtravimo jkrova, kurią sudaro smulkinta medžio žievė maišyta su lapų kompostu, panaudojus žievės sorbuojančias ir dezodoruojančias savybes, o taip pat mikroorganizmus skaidančius lakią organiką. Geriausias filtravimo efektas gaunamas, kai jkrovą sudaroma iš smulkintos iki 1 - 5 mm dydžio frakcijos spygliuočių medžių žievės su 10 % lapų kompostu.
[0007] Oras laisvai skverbiasi per filtrą, o nemalonų kvapą sukeliantys aerozoliai ir medžiagos sorbuojamos medžio žievės ir mikroorganizmų suskaidomos. Filtre vyksta savaiminis valymo procesas nereikalaujantis papildomų maišymų, ar vandens išteklių, o reikiamas kontaktas ir turbulencija pasiekiami orui skverbiantis per susmulkintą žievės ir lapų komposto jkrovą. Kryptingas oro srautas pasiekiamas, kintant vandens lygiams jrenginyje (pvz., riebalų gaudyklėje), vykstant filtracijai mikroorganizmai gauna reikiamą maisto medžiagų ir deguonies kiekj. Panaudojami trys procesai: sorbciją, filtraciją ir biochemin] skaidymą.

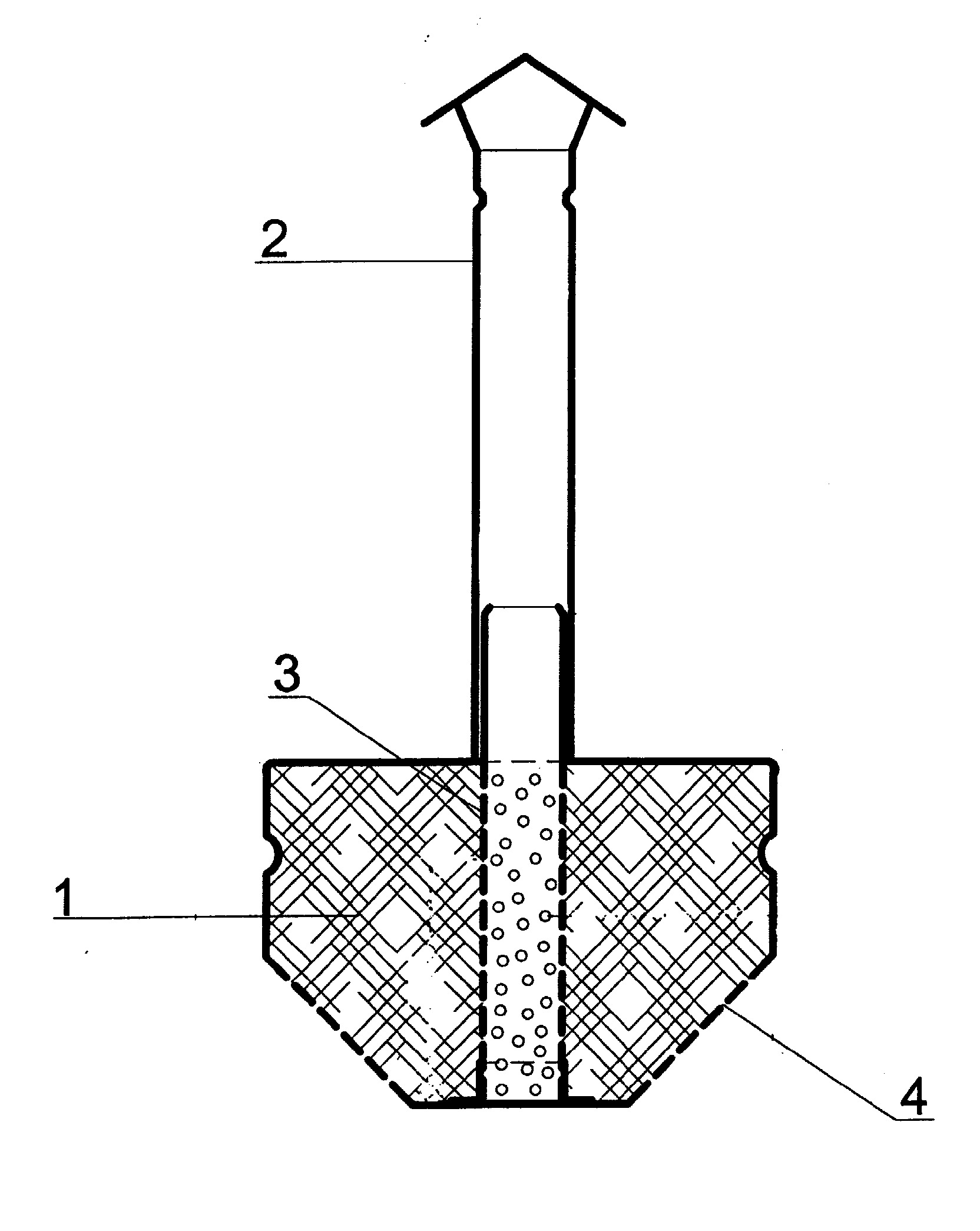

[0008] Oro filtras jrengiamas ant jrenginio, iš kurio išeina valomos dujos, viršaus. Filtro korpusas pagamintas uždaro indo formos. Visas indo vidus užpildytas jkrova 1. Ties indo centru sumontuotas ventiliacijos stovas 2, kuris yra tęsinys išvalyto oro surinkimo vamzdžio 3, perforuoto per visą indo aukštj. Filtro korpusas 4 apačioje perforuotas apie 2 mm dydžio skylutėmis.
[0009] Oro filtro korpusas 4 pagamintas iš medžiagos atsparios korozijai ir šalčiui, kuris užpildomas jkrova 1 iš smulkintos spygliuočių medžių žievės, j kurią įmaišoma 10% lapų komposto. Medžio žievė susmulkinama 1 - 5 mm stambumo grūdeliais ir sudrėkinama iki prisisotinimo.
[0010] Oro filtras jrengiamas ant jrenginio viršaus taip, kad kintant vandens lygiui oro perteklius galėtų išeiti tiktai per filtrą, o nukritus vandens lygiui, šviežias oras irgi eitų tik per filtrą. Jokios papildomos priežiūros oro filtrui nereikia, nebent atsiradus nemaloniam kvapui patalpose patikrinti filtro ir visos sistemos sandarumą arba, retais atvejais, papildomai sudrėkinti filtro jkrovą.
[0011] Oro filtro matmenys parenkami pagal tai, su kokia jranga naudojamas. Sandarumui su valomų dujų išleidimo vamzdžiu garantuoti filtro korpusas 4 jleidžiamas j vamzdj mažiausiai 150 mm. Ventiliacijos stovas 2 dažniausiai montuojamas, užmaunant ant išvalyto oro surinkimo vamzdžio 3 tęsinio, paprastai lygaus neperforuoto, kurio aukštis apie 150 mm.
[0012] Filtro veikimo principas Užterštas oras tiekiamas per perforuotas angeles korpuse 4 ir patenka j oro filtro vidų, kuris užpildytas specialia jkrova 1, ant kurios susidaro mišri biocenozė ir mikozė, kurios dujine ir aerozolių forma išsiskiriančias nemalonaus kvapo organines medžiagas sorbuoja ir panaudoja medžiagų apykaitai, šių procesų rezultate kaip galutiniai produktai susidaro H20, C02 ir kitos nepavojingos medžiagos. Procesas yra savaime besireguliuojantis, egzoterminis, nereikalaujantis nuolatinės priežiūros. Aktyvios įkrovos tarnavimo laikas (jos nekeičiant) apie 10 metų.
1. Oro filtras, turintis korpusą su jame patalpinta filtravimo jkrova, b e s i s k i r i a n t i s tuo, kad korpusas yra uždaro indo pavidalo su perforuota apačia užterštam orui patekti ] filtrą ir centriniu vertikaliu vamzdžiu, kurio dalis tęsiasi virš korpuso, o dalis, esanti indo viduje, perforuota išvalytam orui surinkti ir pateikti j išėjimo vamzdj, indas pripildytas filtravimo jkrova, kurią sudaro smulkinta medžio žievė maišyta su lapų kompostu.
2. Oro filtras, besiskiriantis tuo, kad jkrovą sudaro smulkinta iki 1 - 5 mm dydžio frakcijos spygliuočių medžių žievė su 10 % lapų kompostu.
