[LT] Išradimas yra naujos sudėties elektrovakuuminis stiklas, kuris gali būti panaudotas įvairių elektrovakuuminių prietaisų gamybos pramonėje, pavyzdžiui, kineskopų stiklo detalėms ar specialios paskirties elektrovakuuminėms kolboms gaminti. Šiuo išradimu yra sukuriamas naujas elektrovakuuminis stiklas spalvinio kineskopo kūgiams gaminti, kurį sudaro silicio oksidas, aliuminio oksidas, kalcio oksidas, bario oksidas, natrio oksidas, kalio oksidas, stibio oksidas, magnio oksidas, švino oksidas, laikantis šio elektrovakuuminį stiklą sudarančių komponentų santykio (masės %): silicio oksidas - 57,5-59,5; aliuminio oksidas - 3,2-3,8; kalcio oksidas - 4,5-5,5; bario oksidas - 2,0-2,6; natrio oksidas - 6,2-7,2; kalio oksidas - 8,2-9,2; stibio oksidas - 0,1-0,3; magnio oksidas - 2,0-2,6; švino oksidas- 12,0-14,0.
[EN] The present invention provides glass compositions that can be used in applications such as producing electrical vacuum apparatus, e.g., glass parts of a kinescope or special accessory vacuum tubes or the like. Glass compositions provided by the present invention are comprises of primary oxide components. The primary oxide components include 57,5 to 59,5 wt. percent of SiO2, 3,2 to 3,8 wt. percent of Al2O3, 4,5 to 5,5 wt. percent of CaO, 2,0 to 2,6 wt. percent of BaO, 6,2 to 7,2 wt. percent of Na2O, 8,2 to 9,2 wt. percent of K2O, 0,1 to 0,3 wt. percent of Sb2O3, 2,0 to 2,6 wt. percent of MgO, 12,0 to 14,0 wt. percent of PbO.
[0001] Išradimas yra naujos sudėties elektrovakuuminis stiklas, kuris gali būti panaudotas įvairių elektrovakuuminių prietaisų gamybos pramonėje, pavyzdžiui, kineskopų stiklo detalėms ar specialios paskirties elektrovakuuminėms kolboms gaminti.

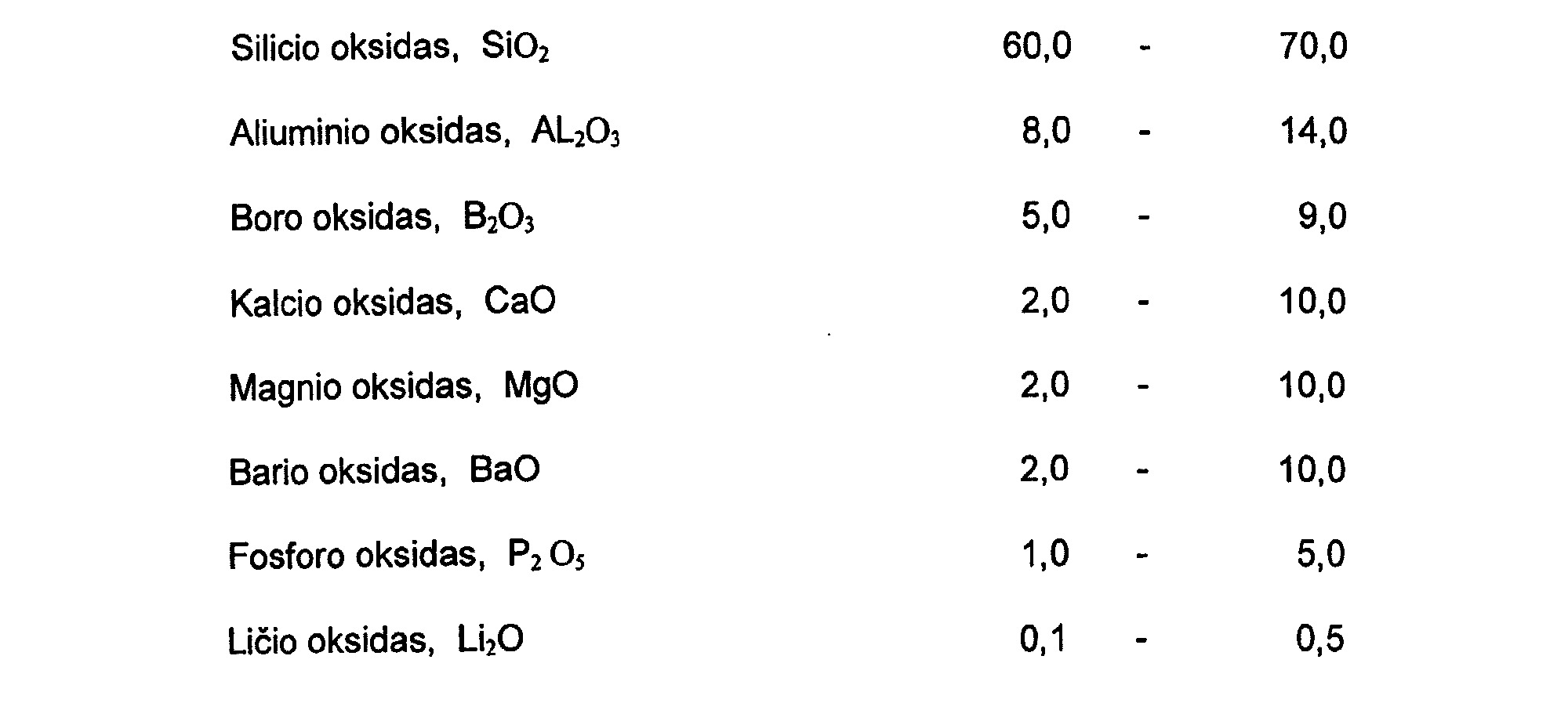

[0002] Yra žinomas elektrovakuuminis stiklas, kurį sudaro silicio oksidas, aliuminio oksidas, boro oksidas, kalcio oksidas, magnio oksidas, bario oksidas, fosforo oksidas bei ličio oksidas, kuriame yra išlaikomas elektrovakuuminį stiklą sudarančių komponentų masių tarpusavio sekantis santykis (masės %):
[0003]

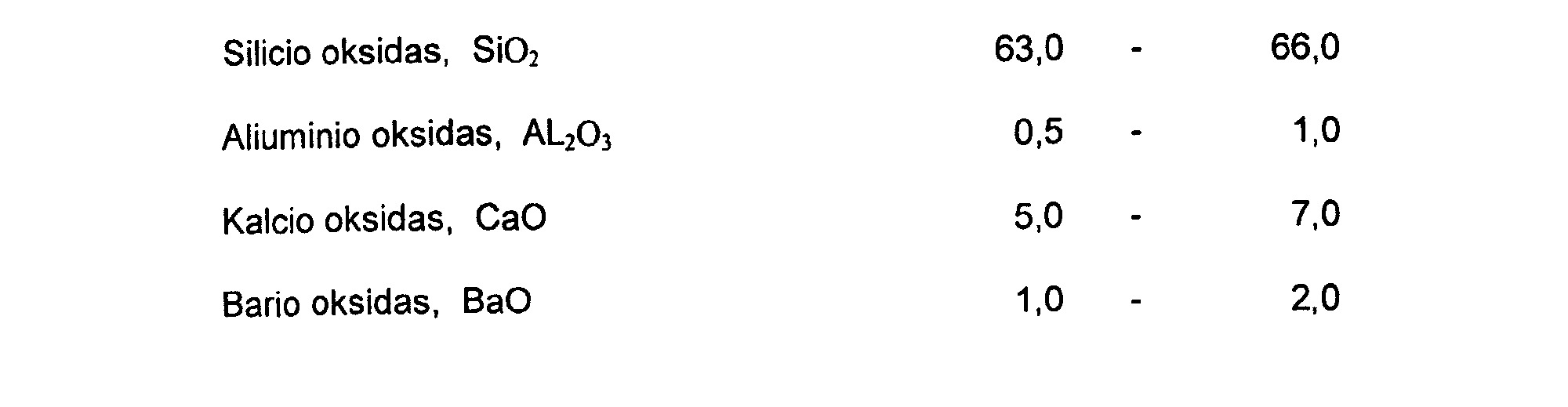

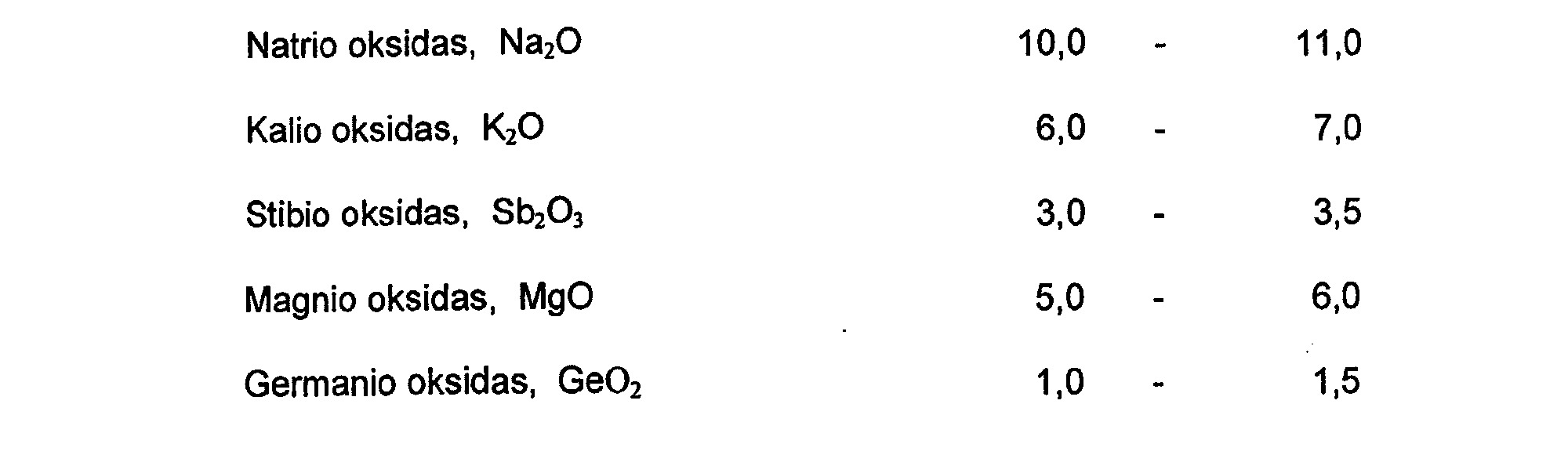

[0004] Yra žinomas kitas elektrovakuuminis stiklas, kurį sudaro silicio oksidas, kalcio oksidas,magnio oksidas, bario oksidas, natrio oksidas, kalio oksidas, aliuminio oksidas, germanio oksidas bei stibio oksidas, kuriame yra išlaikomas elektrovakuuminį stiklą sudarančių komponentų masių tarpusavio toks santykis (masės %):
[0005]

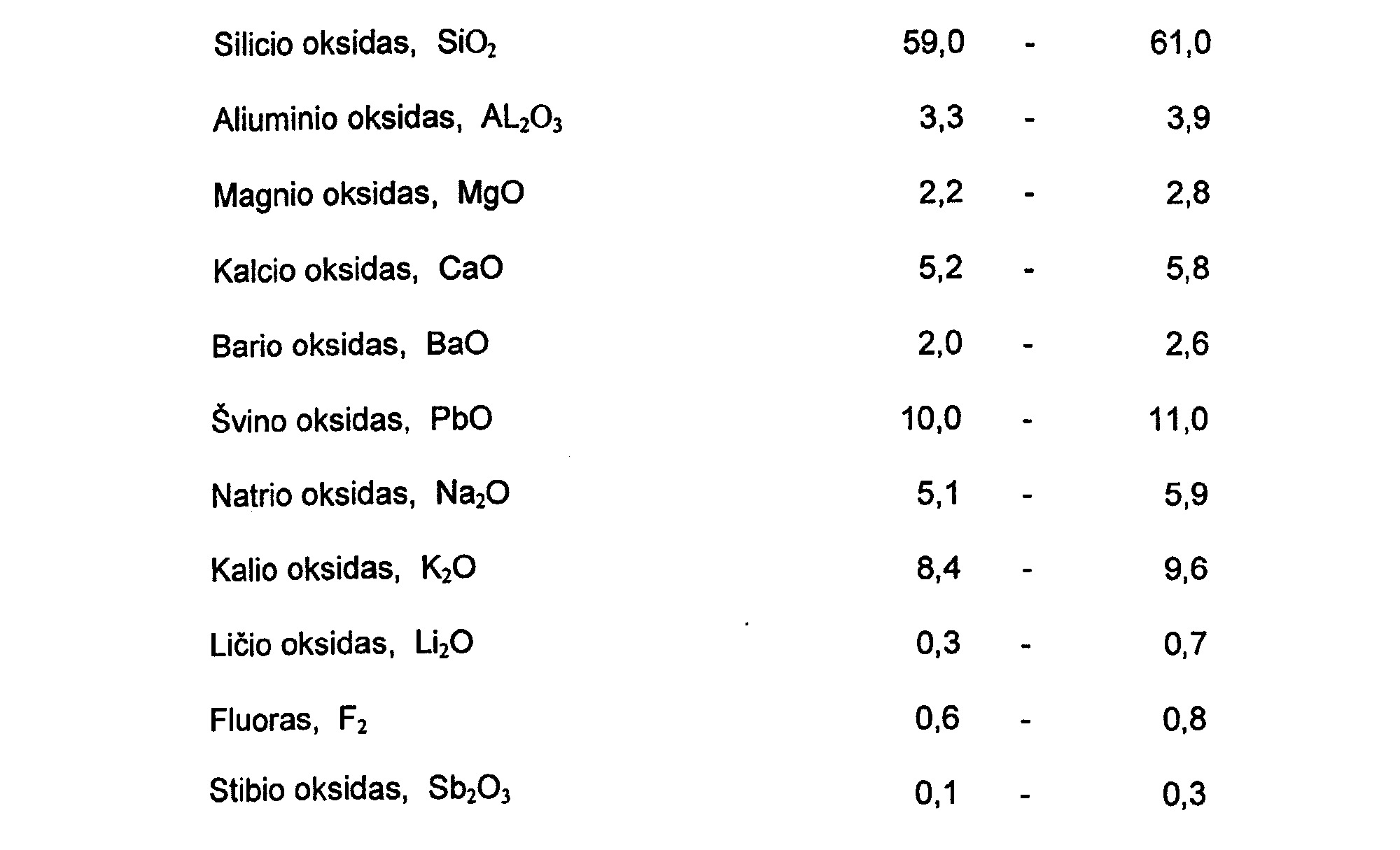

[0006] Artimiausią savo chemine sudėtimi žinomą elektrovakuuminį stiklą sudaro silicio oksidas, aliuminio oksidas, magnio oksidas, kalcio oksidas, bario oksidas, švino oksidas, natrio oksidas kalio oksidas, fluoras, ličio oksidas bei stibio oksidas, kuriame yra išlaikomas elektrovakuuminį stiklą sudarančių komponentų masių tarpusavio šis santykis (masės %):
[0007] Ši elektrovakuuminio stiklo sudėtis yra žinoma pagal buvusios TSRS (vėliau Rusijos) šakinį standartą "Elektrovakuuminiai stiklai" Nr. OCT 11 027.010-75. Tai anksčiau spalvinių kineskopų kūgių gamyboje plačiai naudotas elektrovakuuminis

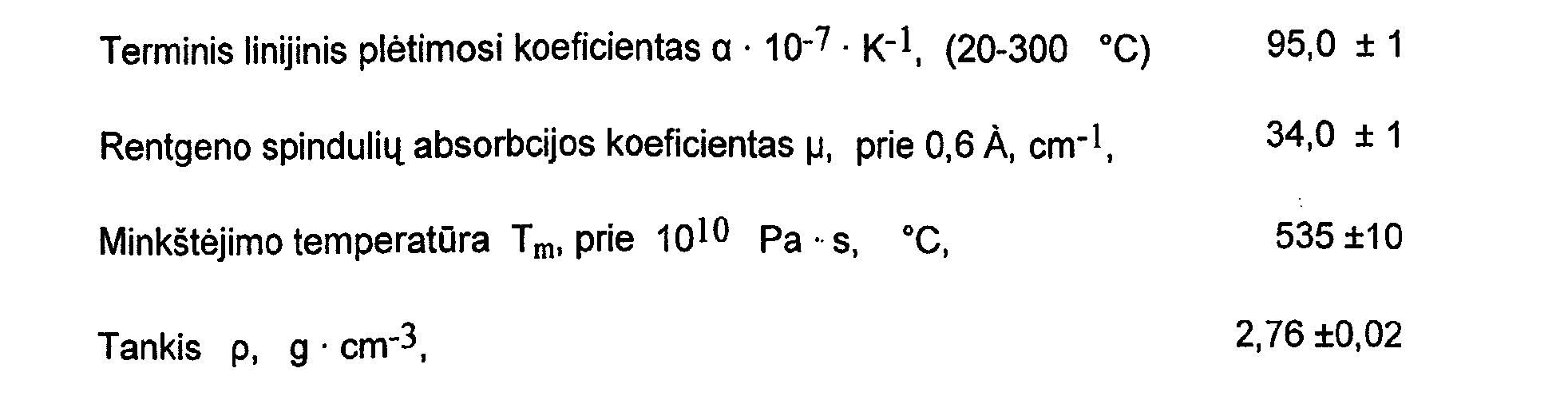

[0008] stiklas C 94-1. Šio elektrovakuuminio stiklo pagrindiniai fizikiniai-cheminiai rodikliai būtų šie:
[0009] Paminėtų elektrovakuuminių stiklų pagrindiniai trūkumai yra tai, kad vystantis šios technikos srities technikos lygiui jų pasiektų fizikinių bei cheminių rodiklių lygis pasidaro nebepakankamas. Dėl šios priežasties senosios elektrovakuuminių stiklų receptūros nebepatenkina šiai dienai keliamų kokybės reikalavimų su optimaliais kaštais, gaminant tokio tipo gaminius.
[0010] Spalvoto kineskopo konstrukcijoje vienas iš labai svarbių elementų yra kineskopo kolba, kuri yra gaminama iš elektrovakuuminio stiklo. Kineskopo kolbos gamyboje pagrinde naudojami trijų tipų stiklai, kuriuos sudarančių komponentų kiekybinė ir kokybinė sudėtis yra pakankamai sudėtinga ir skirtinga. Skiriasi šių stiklų ir fizikiniai, bei cheminiai rodikliai, kadangi šiems stiklams keliami skirtingi reikalavimai, nes jų, kaip atskirų spalvinio kineskopo kolbos dalių, yra skirtingos paskirtys ir funkcijos. Dėl šių priežasčių vieno tipo elektrovakuuminiai stiklai yra skirti kineskopo ekranui, kito tipo elektrovakuuminiai stiklai yra skirti kineskopo kūgiui ir trečio tipo elektrovakuuminiai stiklai yra naudojami kineskopo ekrano ir kūgio sujungimui, metalinių detalių bei elementų sujungimui su kineskopo kolbos stiklais. Labiausiai kineskopo kokybę įtakoja ekrano stiklas, kadangi šioje dalyje yra projektuojamas ir matomas perduodamas televizijos kanalais vaizdas. Spalvinio kineskopo ekrano stiklų komponentų sudėtys šiuo metu yra labai ištobulintos tiek kokybiniu, tiek kiekybiniu atžvilgiu. Kadangi šio tipo elektrovakuuminiai stiklai yra sparčiai tobulinami, jų pasiektų fizikinių bei cheminių parametrų lygis ženkliai pakilo. Spalvinio kineskopo kolbos kūginės dalies elektrovakuuminiam stiklui keliami šiek tiek kitokie reikalavimai, t. y. visų pirmiausia saugumo, patikimumo bei optimalumo jo pagaminimo kaštų atžvilgiu reikalavimai.
[0011] Norint pagaminti kokybišką ir saugų spalvinį kineskopą labai svarbu užtikrinti spalvinio kineskopo kolbą sudarančių stiklų tarpusavio fizikinių ir cheminių savybių
[0012] pakankamą suderinamumą atitinkamame lygyje. Jei to nepavyksta pasiekti, pagaminto spalvinio kineskopo kolbos stikluose, jų sujungimo vietose liks per dideli vidiniai įtempimai , dėl ko kineskopų kolbos gali sprogti, įtrūkti, atsirasti įskilimai ir pan. nuo pačio mažiausio išorinio poveikio arba savaime be jokio poveikio.

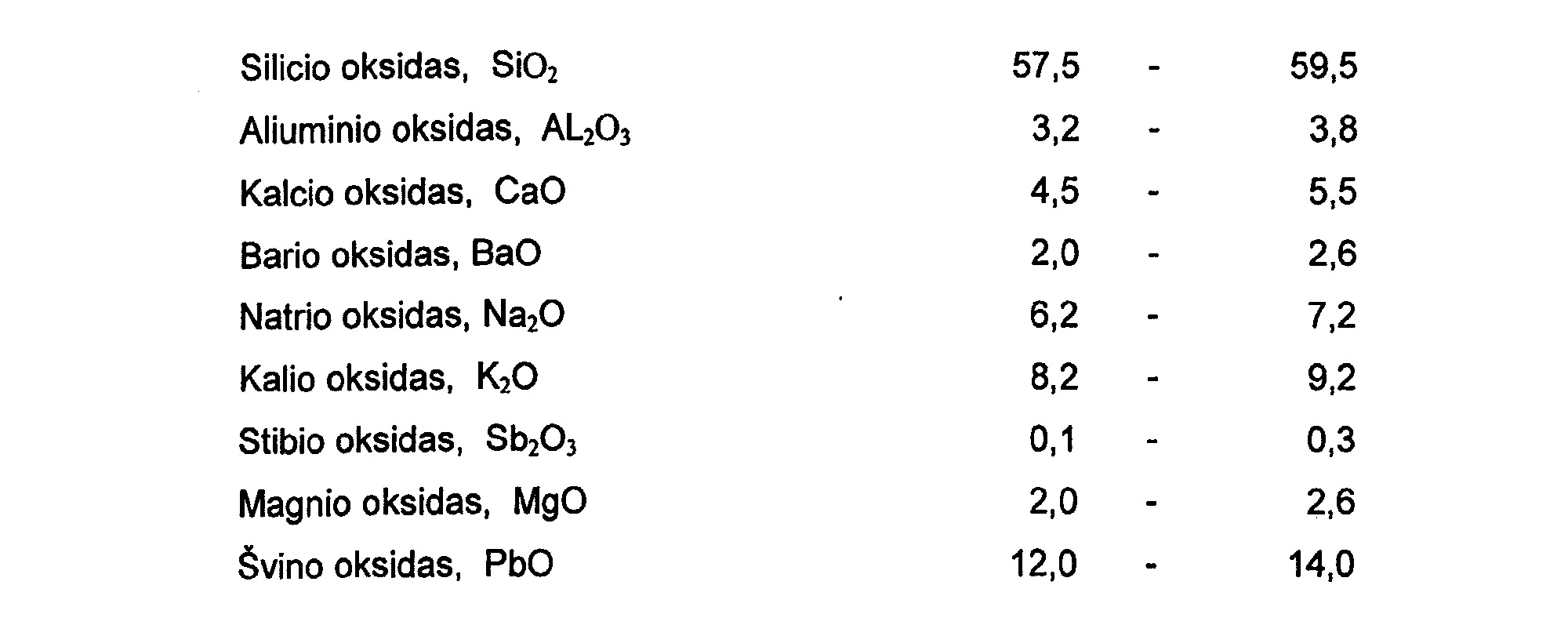

[0013] Atsižvelgiant į paminėtus trūkumus bei tokio tipo gaminiams keliamus reikalavimus, buvo sukurtas naujas elektrovakuuminis stiklas spalvinio kineskopo kūgiams gaminti, kurį sudaro silicio oksidas, aliuminio oksidas, kalcio oksidas, bario oksidas, natrio oksidas, kalio oksidas, stibio oksidas, magnio oksidas, švino oksidas, laikantis šio elektrovakuuminį stiklą sudarančių komponentų santykio (masių %):
[0014] Ši elektrovakuuminio stiklo komponentų sudėtis pasižymi tuo, kad papildomai įdedamas padidintas 1,2 % natrio oksido kiekis bei padidintas 2,5 % švino oksido kiekis ir, atsižvelgiant į tai, optimaliai buvo parinkti kitų šį stiklą sudarančių komponentų tarpusavio masių santykiai. Padidintas natrio oksido kiekis palengvino ir padarė optimalesnį stiklo lydymosi procesą kadangi naujai sukurto elektrovakuuminio stiklo lydymosi temperatūra sumažėjo. Naujai sukurta elektrovakuuminio stiklo komponentų sudėtis leido atsisakyti brangiai kainuojančio ličio oksido ir cheminiu požiūriu labai agresyvios medžiagos - fluoro, kuri neigiamai veikia pačią stiklo lydymo krosnį bei kitą technologinę įrangą,su kuria ji kontaktuoja technologinio proceso metu.
[0015] Švino oksido kiekio padidinimas leido padidinti Rentgeno spindulių absorbcijos koeficientą kas sumažina neigiamą poveikį žmonių sveikatai ir aplinkai.

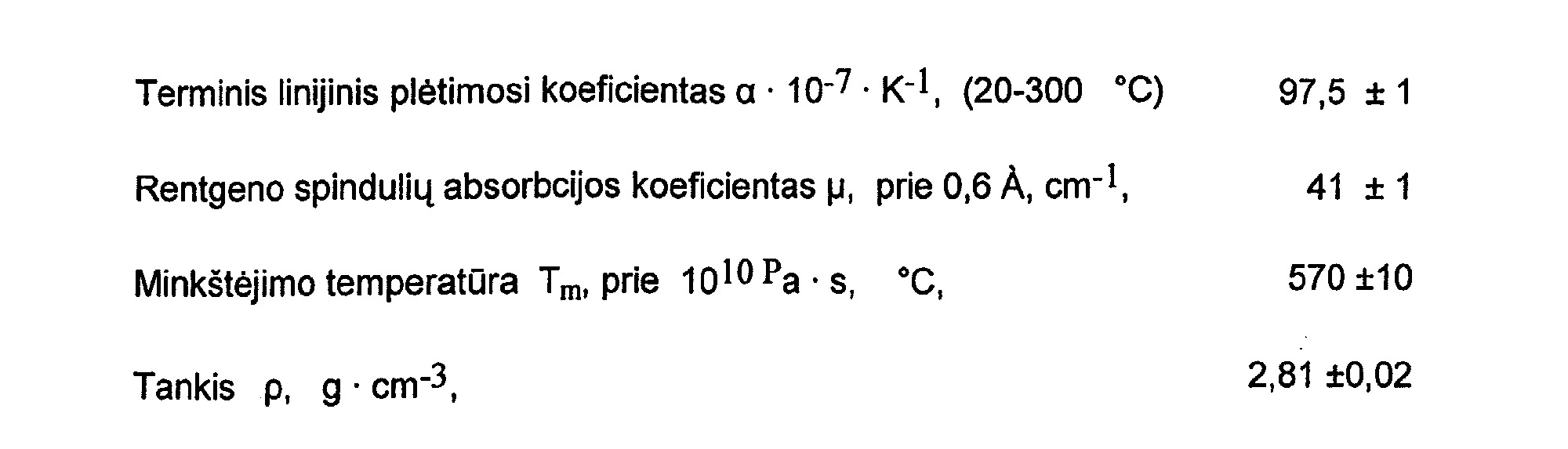

[0016] Visa tai leido pagaminti visai kitos kokybės elektrovakuuminį stiklą kurio pagrindiniai fizikiniai ir cheminiai rodikliai yra šitokie.
[0017] Naujai sukurtas elektrovakuuminis stiklas yra lydomas įprastu iš technikos lygio žinomu būdu, regeneratorinio tipo, skersinės liepsnos nepertraukiamo veikimo stiklo lydymo krosnyse, kuriose aukštą lydymosi temperatūrą palaiko degančios gamtinės dujos.
[0018] Silicio oksidas yra [vedamas kvarcinio smėlio pavidalu, aliuminio oksidas įvedamas molžemio pavidalu, natrio oksidas įvedamas kalcinuotos sodos bei natrio salietros pavidalu, kalio oksidas įvedamas potašo pavidalu, bario oksidas įvedamas bario karbonato pavidalu, kalcio oksidas įvedamas kreidos bei dolomitų pavidalu, magnio oksidas įvedamas dolomitų pavidalu bei švino oksidas įvedamas švino gleto pavidalu.
[0019] Naujai sukurto elektrovakuuminio stiklo išpildymo pavyzdys. Gaminant, pvz., 100 kg. naujai sukurto elektrovakuuminio stiklo, jo įkrova ruošiama sekančiai: 39,5 kg kvarcinio smėlio, atitinkančio Anykščių valstybinio statybinių medžiagų kombinato įmonės standarto įST 5411146 - 04 : 1995 keliamus kokybės reikalavimus, tiksliai atsveriama ir paduodama į maišytuvą. Toks kvarcinis smėlis yra pilkos spalvos, bekvapė, biraus agregatinio būvio medžiaga, savo sudėtyje turinti ne mažiau 98,5 % silicio oksido Si02 bei ne daugiau 0,6 % aliuminio oksido AL203.
[0020] 2,2 kg molžemio, atitinkančio Rusijos standarto GOST 6912. 1-93, G-0, G-00 keliamus kokybės reikalavimus, tiksliai atsveriama ir paduodama į maišytuvą. Toks molžemis yra rausvai baltos spalvos, bekvapė, biraus agregatinio būvio medžiaga, savo sudėtyje turinti ne mažiau 98,6 % aliuminio oksido AL203.
[0021] 7,6 kg kalcinuotos sodos, atitinkančios Rusijos standarto GOST 5100 - 85, markės A, 1-ma rūšis, keliamus kokybės reikalavimus, tiksliai atsveriama ir paduodama į maišytuvą. Tokia kalcinuota soda yra baltos spalvos, bekvapė, biraus
[0022] agregatinio būvio medžiaga, savo sudėtyje turinti ne mažiau 99,0 % natrio karbonato Na2C03 , kuris aukštoje temperatūroje besilydantis duoda reikiamą kiekį natrio oksido Na20 .
[0023] 9.1 kg potašo, atitinkančio Rusijos standarto GOST 10690 -73, 1-ma rūšis, keliamus kokybės reikalavimus, tiksliai atsveriama ir paduodama į maišytuvą. Toks potašas yra baltos spalvos, bekvapė, biraus agregatinio būvio medžiaga, savo sudėtyje turinti ne mažiau 98,0 % kalio karbonato K2C03 , kuris aukštoje temperatūroje besilydantis duoda reikiamą kiekį kalio oksido K20 .
[0024] 1,9 kg bario karbonato atitinkančio Rusijos standarto GOST 2149 -75, markė-A, keliamus kokybės reikalavimus, tiksliai atsveriama ir paduodama į maišytuvą. Toks bario karbonatas yra baltos spalvos, bekvapė, biraus agregatinio būvio medžiaga, savo sudėtyje turinti ne mažiau 99,0 % bario karbonato BaC03, kuris aukštoje temperatūroje besilydantis duoda reikiamą kiekį bario oksido BaO .
[0025] 2.0 kg natrio salietros, atitinkančios Rusijos standarto GOST 828 -77, keliamus kokybės reikalavimus, tiksliai atsveriama ir paduodama į maišytuvą. Tokia natrio salietra yra baltos spalvos, bekvapė, biraus agregatinio būvio medžiaga, savo . sudėtyje turinti ne mažiau 99,5 % natrio nitrato NaN03, kuris aukštoje temperatūroje besilydantis duoda reikiamą kiekį natrio oksido Na20 .
[0026] 4.2 kg kreidos, atitinkančios Rusijos techninių sąlygų TU 21 - 020350 06 92 MTD-1, MTD-2 keliamus kokybės reikalavimus, tiksliai atsveriama ir paduodama į maišytuvą. Tokia kreida yra baltos spalvos, bekvapė, biraus agregatinio būvio medžiaga, savo sudėtyje turinti ne mažiau 96,0 % kalcio karbonato CaC03, kuris aukštoje temperatūroje besilydantis duoda reikiamą kiekį kalcio oksido CaO .
[0027] 6.1 kg dolomitų, atitinkančių Rusijos standarto GOST 23672 - 79, DM 20 - 0,10 keliamus kokybės reikalavimus, tiksliai atsveriama ir paduodama į maišytuvą. Tokie dolomitai yra pilkos spalvos, bekvapė, biraus agregatinio būvio medžiaga, savo sudėtyje turinti ne mažiau 30,0 % kalcio oksido CaO bei ne mažiau 19,0 % magnio oksido MgO.
[0028] 9,8 kg švino gleto, atitinkančio Rusijos standarto GOST 5539 - 73 keliamus kokybės reikalavimus, tiksliai atsveriama ir paduodama į maišytuvą. Toks švino
[0029] gletas yra rausvos spalvos, bekvapė, biraus agregatinio būvio medžiaga, savo sudėtyje turinti ne mažiau 99,5 % švino oksido PbO.
[0030] 0,2 kg ne mažesnės kaip 98,7 % koncentracijos stibio oksido, atitinkančio Rusijos techninių sąlygų TU 48 - 14 -1 - 82 keliamus kokybės reikalavimus, tiksliai atsveriama ir paduodama į maišytuvą. Toks stibio oksidas yra pilkšvai baltos spalvos, bekvapė, biraus agregatinio būvio medžiaga.
[0031] Taip paruošiama naujo elektrovakuuminio stiklo įkrova, kurios bendras svoris yra 82,7 kg.
[0032] Tam kad gerai išsilydytų paruošta stiklo įkrova ir gautųsi kokybiška išlydyto stiklo masė, į stiklo lydymo krosnį yra būtina dėti ir stiklo duženų. Stiklo lydymosi krosnyje metu mažėja stiklo įkrovos svoris dėl čia vykstančio stiklo įkrovos nugaravimo proceso. Todėl, siekiant kokybiškai išlydyti stiklo masę ir kompensuoti stiklo krosnyje gautus lydomą stiklą sudarančių komponentų svorių nuostolius dėl nugaravimo proceso, pateikiamu elektrovakuuminio stiklo lydymo atveju, į stiklo lydymo krosnį yra dedama 35,5 kg tokios pat cheminės sudėties elektrovakuuminio stiklo duženų, taip išlaikant paruoštos stiklo įkrovos ir tokios pat cheminės sudėties elektrovakuuminio stiklo duženų tarpusavio santykį (masių %) 70 :30.

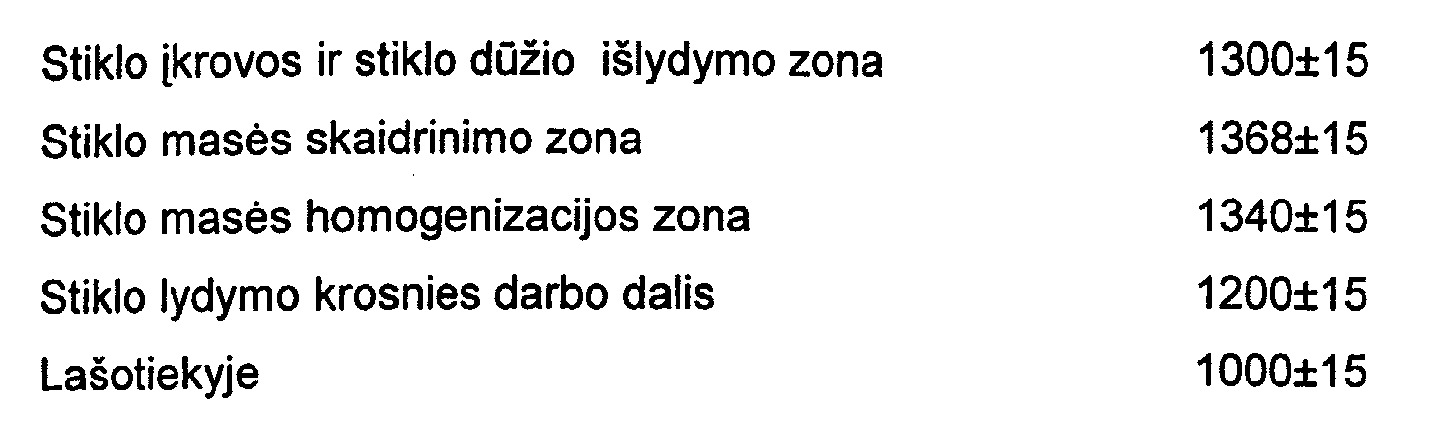

[0033] Paruošta stiklo įkrova yra sumaišoma su stiklo duženomis ir gautas mišinys pakraunamas į regeneratorinio tipo, skersinės liepsnos nepertraukiamo veikimo stiklo lydymo krosnį. Degančių gamtinių dujų dėka stiklo lydymo krosnyje yra palaikomi tokie technologiniai režimai:
[0034] Iš stiklo lydymo krosnies kokybiškai išlydytas stiklas yra nukreipiamas lašotiekiu į presavimo įrenginius kineskopų kūgiams presuoti.
[0035] Naujai sukurtas elektrovakuuminis stiklas gali būti gaminamas pramoniniu būdu.

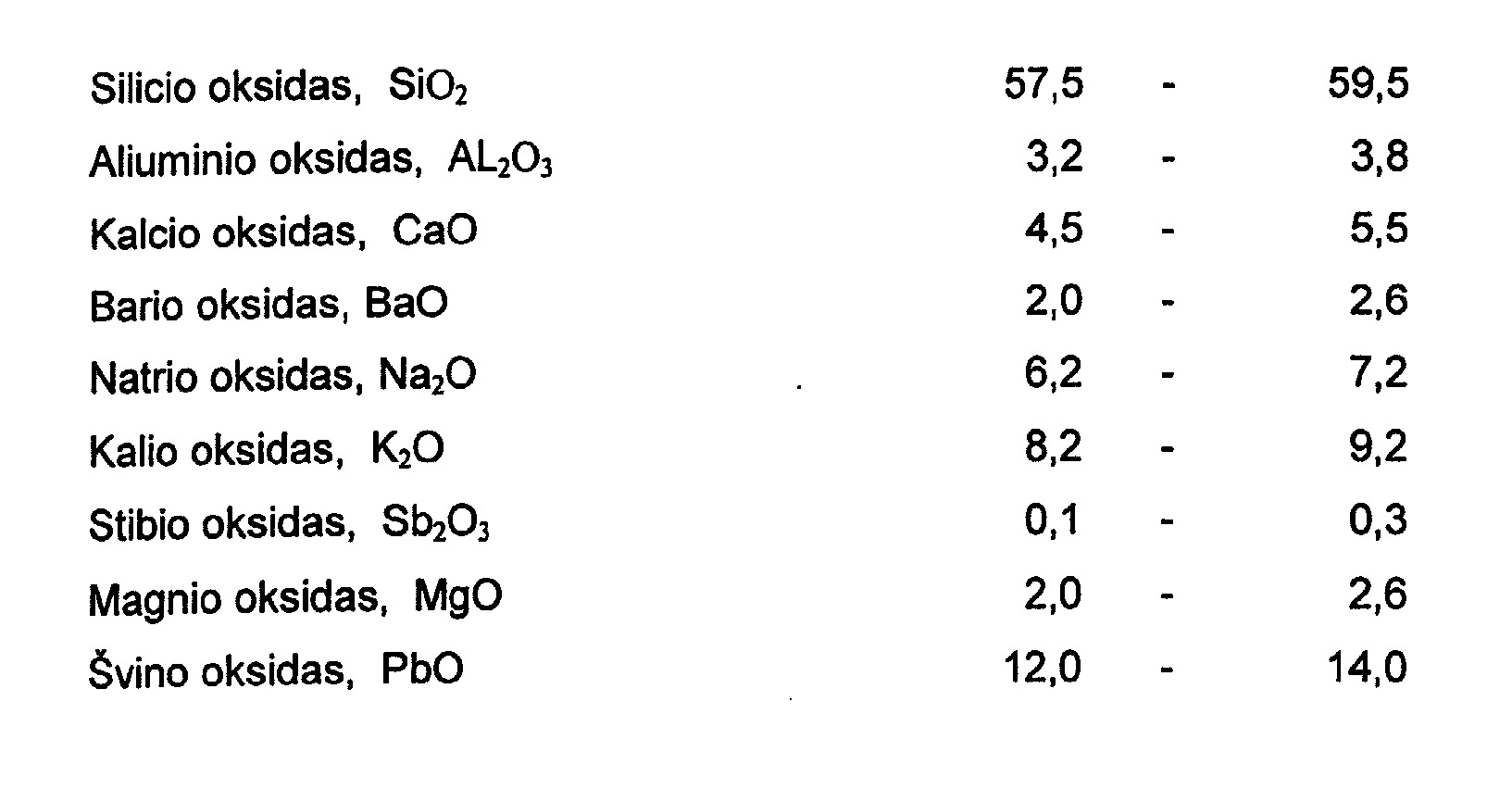

Elektrovakuuminis stiklas, kurį sudaro silicio oksidas, aliuminio oksidas, kalcio oksidas, bario oksidas, natrio oksidas, kalio oksidas, stibio oksidas, magnio oksidas, švino oksidas, besiskiriantis tuo, kad į jį sudarančių komponentų sudėtį papildomai įdedamas padidintas 1,2 % natrio oksido kiekis ir padidintas 2,5 % švino oksido kiekis, laikantis šio elektrovakuuminį stiklą sudarančių komponentų santykio (masių %):
