[LT] Išradimas skirtas atliekų, pavyzdžiui, medicininių atliekų naikinimo problemai spręsti. Siūlomas būdas naujas tuo, kad atliekas naikinant deginimo būdu papildomas kuras taip pat yra gamybos atliekos, pavyzdžiui, medienos pjuvenos ar drožlės, šiaudai, spaliai ir kt. Būdo efektyvumą sąlygoja tai, kad papildomas kuras deginamas degimo zonoje sudarant kylančios spiralės pavidalo liepsną - ištisą spiralės pavidalo liepsnojančią erdvę, kurios karščiausioje vietoje į ją paduodamos naikinimui skirtos atliekos. Papildomo kuro degimo zonų ir jose liepsnojančių spiralės pavidalo erdvių gali būti sudaromane viena, o keletas. Tokiais atvejais jau degančios naikinimui skirtos atliekos ir jų pilno ar dalinio degimo produktai nuosekliai perduodami iš vienos degimo zonos į gretimą.
[EN] The invention relates to destruction of waste, in particular medical waste. According to new method of burning waste, an additional fuel is also waste products, such as woodcutting, thatch. The additional fuel is burnt in a burning zone forming a rising corkscrew flame into the hottest zone of which are fed the waste. The additional fuel burning zones and the rising corkscrew flames are created a few ones. In this case the waste are transmitted from one burning zone to adjacent one.
[0001] Technikos sritis , kuriai skiriamas išradimas
[0002] Išradimas priklauso Šiluminės technikos sričiai
[0003] Žinomi įvairūs atliekų deginimo įrenginiai. Tokiuose įrenginiuose pavojingos atliekos deginamos naudojant pagalbinį kurą arba be jo priklausomai nuo atliekų savybių ir jų kaloringumo. Deginant mažo kaloringumo pavojingas atliekas pagalbinis kuras yra skystas arba dujinis, o atliekos įpurškiamos į deginamo kuro srautą.
[0004] Žinomų pavojingų atliekų deginimo įrenginių konstrukcija sudaryta iš vienos degimo kameros, kurioje deginamų atliekų ir pagalbinio kuro srautas juda spiralės formos trajektorija pagal degimo kameros sieneles. Tokie pavojingų atliekų deginimo įrenginiai yra aprašyti įvairiuose Jungtinių Amerikos Valstujų patentuose ir jų technikos lygis pilnai išnagrinėtas literatūros šaltinyje „Toxic and Hazardous Waste Disposal. (Volume 1. Processes for Stabilization/Solidification)", Ann Arbor, Michigan 48106 USA, 1977, ISBN 0-250-40251-3.
[0005] Žinomi įrenginiai, nors ir yra naudojami atskirais atvejais, nėra paplitę. Pagrindiniai jų trūkumai yra tokie: a) deginamos pavojingos atliekos degimo kameroje išbūna per trumpą laiko tarpą: b) degimo procesų metu nėra sukuriama pakankama turbulencija, dėl kurios pavojingos kietos atliekos galėtų judėti degimo kameroje kartu su deginamo kuro srautu ir c) kaip kuras naudojami brangūs iškastiniai neatsinaujinančios energijos šaltiniai.
[0006] Išradimo esmė
[0007] Pareikštas išradimas - atliekų, pavyzdžiui, medicininės tvarsliavos, vienkartinių švirkštų, nebetinkamų vaistų, kai kurių chemikalų ir kt. naikinimo būdas tas atliekas sudeginant pagal tam tikrą specialią technologiją. Siūlomo būdo esmę nusako šie teiginiai: 1. Naikinimui skirtos atliekos deginamos naudojant papildomą kurą, kuris, savo ruožtu, taip pat yra atliekos. Tai medienos pjuvenos, drožlės, šiaudai, spaliai ir kt. 2. Susmulkintas papildomas kuras degimo zonoje priverčiamas judėti kylančios spiralės trajektorija taip, kad jo dalelės, skriedamos kylančios spiralės trajektorija, liepsnoja, sudarydamos masyvią spiralės pavidalo liepsnojančią erdvę. 3. Naikinimui skirtos atliekos atskiromis porcijomis arba srautu nukreipiamos į minėtą liepsnojančią erdvę karščiausioje jos vietoje. 4. Kai reikalingas didesnis proceso našumas, o naikinamų atliekų degimo trukmė ilgesnė, procesas kartojamas reikiamą skaičių kartų iki visiško atliekų sudegimo. Tokiais atvejais papildomo kuro ir degančių atliekų dalelės priverčiamos judėti kylančių spiralių trajektorijomis ne vienoje, o keletoje degimo zonų iš vienos zonos į gretimą, jas nukreipiant spiralės pavidalo liepsnos trajektorija, kurios geometrinė ašis sutampa su menama linija, jungiančia gretimas liepsnojančias erdves.

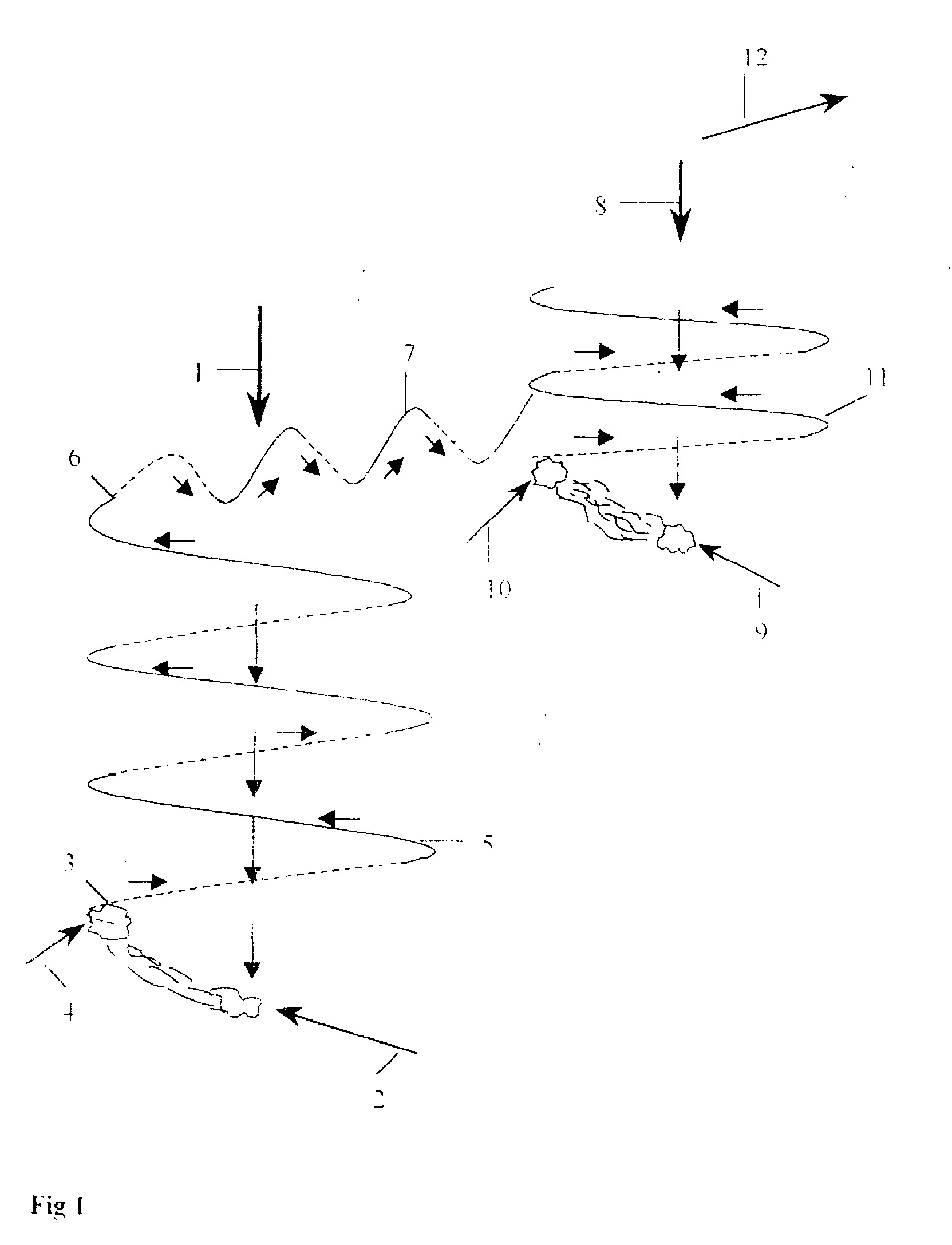

[0008] Siūlomo atliekų naikinimo būdo jas deginant esmę nusako speciali papildomo kuro deginimo technologija ir naikinamų atliekų padavimas į atitinkamą degimo zonos vietą. Papildomo kuro liepsnojančios erdvės trajektorijos „atstojamoji" linija pavaizduota Fig. 1. Čia atskirais skaitmenimis pažymėta: 1 - pirmasis papildomo kuro dozuojamas srautas; 2 - pirmasis reguliuojamas oro srautas; 3 - kuro uždegimo zona; 4 - antrasis reguliuojamas oro srautas; 5 - pimosios kylančios spiralės pavidalo liepsnojančios erdvės trajektorija; 6 - naikinimui skirtų atliekų padavimo vieta; 7 - degančių naikinimui skirtų atliekų , jų ir papildomo kuro degimo produktų spiralės pavidalo trajektorija; 8 - antrasis papildomo kuro dozuojamas srautas; 9 - tretysis reguliuojamas oro srautas; 10 - ketvirtasis reguliuojamas oro srautas; 11 - antrosios kylančios spiralės pavidalo liepsnojančios erdvės trajektorija; 12 - naikinimui skirtų atliekų ir papildomo kuro degimo produktų pašalinimo vieta ir kryptis.
[0009] Technologinio proceso pradžioje paduodamas papildomas kuras. Jo padavimo vieta ir kryptis parodyta rodykle 1. Apačioje iš šono susmulkinto papildomo kuro srautą rodyklės 2 kryptimi pučia reguliuojamo intensyvumo oro srovė ir tą kurą nuneša į uždegimo zoną 3. Antroji reguliuojama oro srovė 4 jau degančias kuro daleles nupučia į pirmąją degimo zoną, kurią riboja vertikalaus cilindro pavidalo „indas" (fig. I neparodytas). Todėl degančios kuro dalelės priverčiamos kilti aukštyn spiralės pavidalo trajektorija 5. Taip susidaro masyvios kylančios spiralės pavidalo liepsnojanti erdvė, kurioje degančios kuro dalelės iš visų pusių kontaktuoja su oro deguonimi. Kadangi ilga degančių dalelių trajektorija sūkurio pavidalu sukoncentruota ribotoje erdvėje, tai degimo zonoje išvystoma aukšta temperatūra. Naikinimui skirtos atliekos atskiromis porcijomis ar nepertraukiamu srautu tiekiamos į papildomo kuro degimo zonos - liepsnojančios erdvės karščiausią'vietą.
[0010] Tais atvejais, kai naikinimui skirtų atliekų atskiri gabalai yra tokio dydžio, kad jų degimo trukmė per didelė, deginimo procesas atliekamas ne vienoje degimo zonoje, o dviejose arba ir didesniame tokių zonų kiekyje. Tada kiekvienoje zonoje naudojamas papildomas kuras, o degančios naikinimui skirtų atliekų dalys kartu su degimo produktais nukreipiamos paeiliui iš vienos liepsnojančios erdvės į gretimą.
1. Atliekų naikinimo būdas, jas deginant papildomo kuro liepsnoje, besiskiriantis tuo, kad papildomas kuras taip pat yra atliekos - susmulkinta mediena, t.y. pjuvenos ir (ar) drožlės, šiaudai, spaliai ir kt., kurių liepsnojančias daleles degimo zonoje nukreipia kylančios spiralės trajektorija, sudarančia ištisinę masyvią spiralės pavidalo liepsnojančią erdvę, o naikinimui skirtas atliekas atskiromis porcijomis arba srautu paduoda į degimo zonoje liepsnojančią erdvę jos karščiausioje vietoje.
2. Atliekų naikinimo būdas pagal 1 punktą, besiskiriantis tuo, kad procesą kartoja reikiamą skaičių kartų iki visiško atliekų sudegimo, priverčiant papildomo kuro daleles judėti kylančios spiralės trajektorija keliose degimo zonose, atitinkamai keliose vietose sudarant spiralės pavidalo liepsnojančias erdves, o degančias naikinimui skirtas atliekas kartu su jų dalinio ar pilno degimo produktais nukreipia iš vienos liepsnojančios erdvės į gretimą, sudarant spiralės pavidalo liepsnos trajektoriją, kurios geometrinė ašis jungia gretimas liepsnojančias erdves.
