[LT] Išradimas priskiriamas polimerinių medžiagų savybių modifikavimui sudarant ant jų paviršiaus elektrai laidžias chalkogenidų dangas, kas įgalina tokias polimerines medžiagas panaudoti galvaninei metalizacijai kaip lanksčius laidininkus ar dujų jutiklius. Išradimo tikslas - gauti elektrai laidžias mišrias vario sulfidines - selenidines dangas ant polikaproamido, panaudojant seleno ir sieros turinčių dalelių difuziją į polikaproamidą iš neutraliųjų bei rūgščiųjų kalio selenopentationato tirpalų, o vario sulfidų - selenidų gavimui - įdifundavusių į polikaprolaktamą seleno bei sieros turinčių dalelių sąveiką su vario druskomis. Tikslas pasiekiamas tuo, kad kaip sierinimo/seleninimo agentą naudoja kalio selenopentationato tirpalą, o polikaproamido plėvelę selenina/sierina 0,025-0,2 M neutraliu arba parūgštintu kalio selenopentationato tirpalu, džiovina ir veikia 0,4 M vario druskos su hidrochinonu tirpalu.
[EN] The present invention relates to a modification of polymeric materials properties and can be used to form an electrical conductive chalcogenides coatings on a surface thereof and affording ground for electrochemical metallization, plexible conductors and ect. A goal of the invention is to prepare mixed copper sulfidic - selenidic coatings on polycaprolamide using diffusion of selenium and sulphur having paricles into polycaproamide from neutral and acid potassium selenopentathionate solutions, and for preparing copper sulfides-selenides is used interaction of enffused selenium and sulphur having particles with copper salts. The goal is reached by using potassium selenopentathionate solution like sulfurization/selenization agent, and polycaproamide film is sulfurized/selenized with 0,025-0,2 M neutral or acidified potassium selenopentathionate solution, then dried arba treated with 0,4 M copper salt with hyrdoquinone solution.
[0001] Išradimas priskiriamas polimerinių medžiagų savybių modifikavimui, sudarant ant jų paviršiaus elektrai laidžias chalkogenidų dangas, kas įgalina tokias polimerines medžiagas panaudoti galvaninei metalizacijai, kaip lanksčius laidininkus ar dujų jutiklius.
[0002] Žinomas elektrai laidžių sulfidinių dangų ant polimerų gavimo būdas, kai polimerines medžiagas pradžioje sierina politioninės rūgšties tirpale, nuplauna vandeniu ir veikia vario druskos su hidrochinonu tirpalu (žr. patentą LT Nr. 4111, TPK B05D 5/12, C23C 3/02,1997).
[0003] Tačiau šiuo būdu ant polimerinių medžiagų galima gauti tik elektrai laidžias vario chalkogeninės dangas, o mišrias - ne.
[0004] Artimiausias siūlomam sprendimui elektrai laidžių selenidinių dangų ant polikaproamidinės plėvelės gavimo būdas, kai plėvelėę veikia kalio selenotritionato K2SeS206 tirpalu, o vėliau - vario druskos su hidrochinonu tirpalu (žiūr. patentą LT Nr.
[0005] 4235, TPKB05D 5/12, C23C 8/4).
[0006] Šio būdo trūkumas tame, kad galima gauti tik selenidines elektrai laidžias dangas ant polimerinių medžiagų. Būdai gauti mišrias vario sulfidines - selenidines dangas nėra žinomi.
[0007] Išradimo tikslas - gauti elektrai laidžias mišrias vario sulfidines - selenidines dangas ant polikaproamido, panaudojant seleno ir sieros turinčių dalelių difuziją į polikaproamidą iš neutralių bei rūgščių kalio selenopentationato K2SeS404 tirpalų, o vario sulfidų-selenidų gavimui - įdifundavusių į polikaproamidą seleno bei sieros turinčių dalelių sąveiką su vario druskomis.
[0008] Tikslas pasiekiamas tuo, kad kaip sierinimo/seleninimo agentą naudoja kalio selenopentationo K2SeS406 tirpalą, o polikaproamido plėvelę selenina/sierina 0,025 - 0,2 M neutraliu arba parūgštintu kalio selenopentationato tirpalu, džiovina ir veikia 0,4 M vario druskos su hidrochinonu tirpalu.

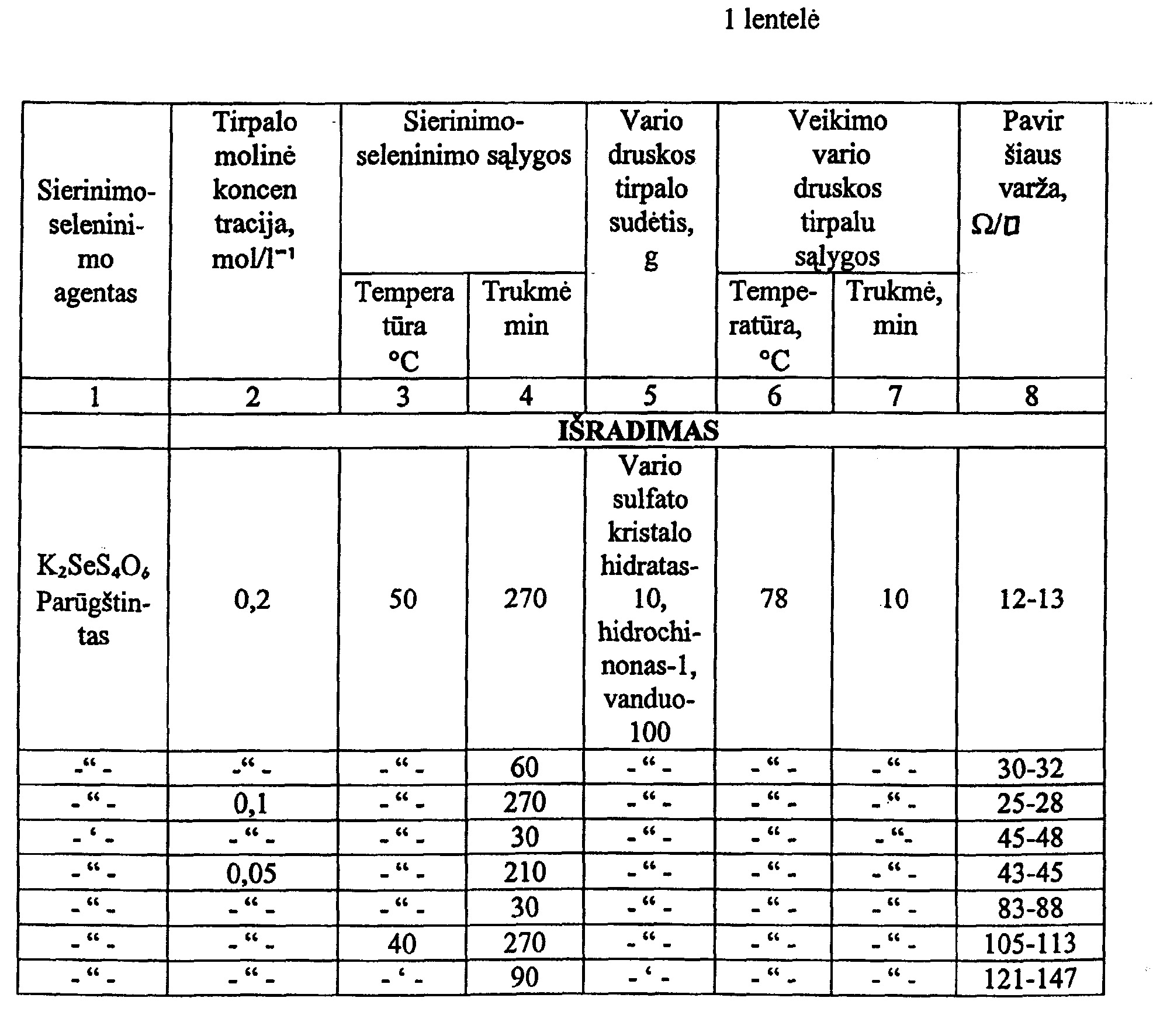

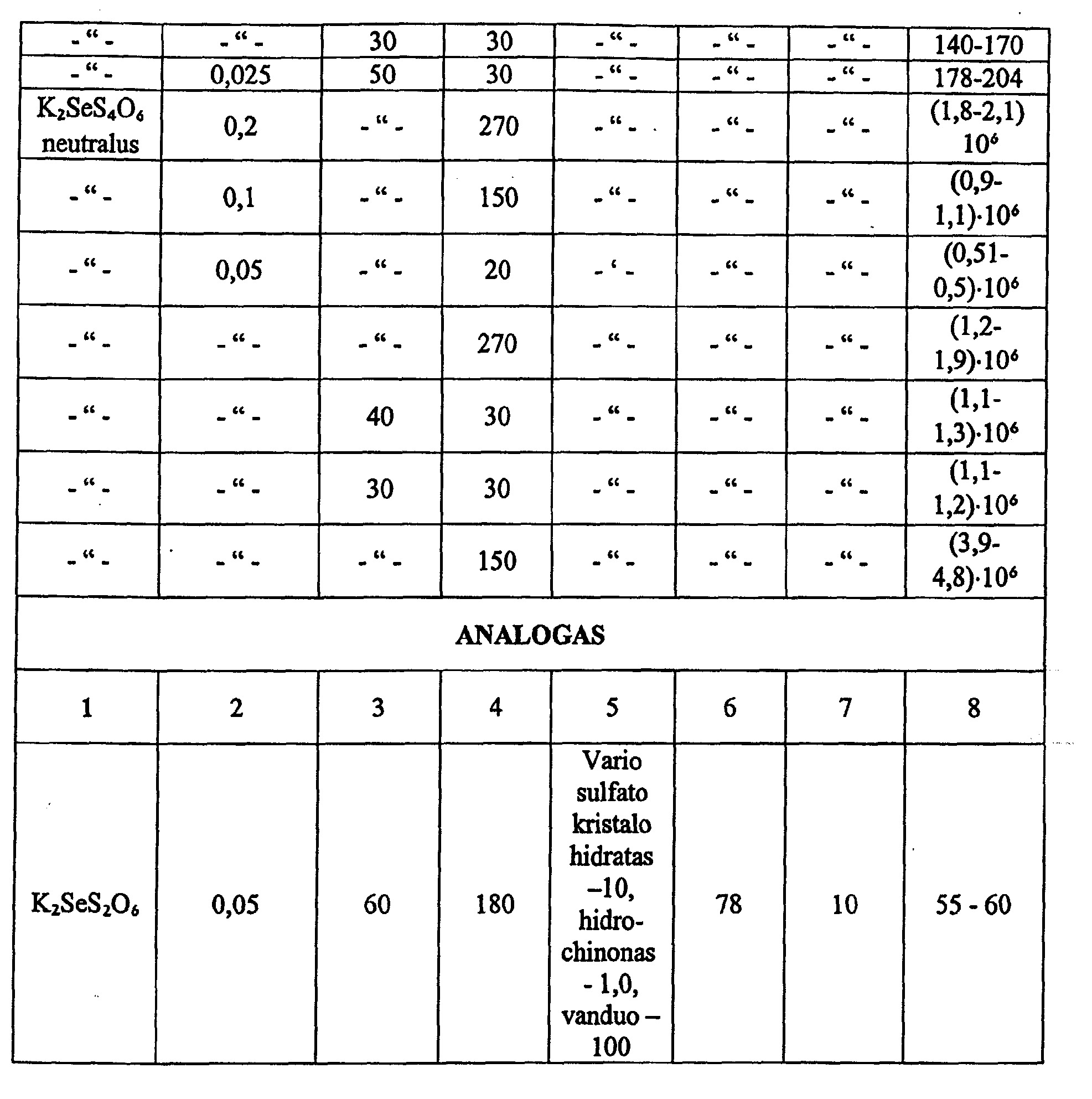

[0009] Polikaproamido plėvelės bandinius veikia pastoviai maišomu 30 -50 °C temperatūros 0,025 - 0,2M neutraliu arba parūgštintu ekvivalentiniu druskos rūgšties kiekiu kalio selenopentationato tirpalu iki 270 min, plauna 2-4 s vandeniu ir merkia į vario druskos su hidrochinonu tirpalą, turintį vienvalenčio vario jonų. Šiuo 78 °C temperatūros tirpalu sierintus-selenintus bandinius veikia 10 minučių, po to 2-4 s plauna vandeniu. Matuojama sausų polikaproamidinės plėvelės bandinių su vario sulfidine/selenidine danga paviršiaus varža. Paviršiaus varžos yra 12,2 fl/O - 4,8 MO/D dydžio. Duomenys pateikti 1 lentelėje.
[0010] Iš lentelės matome, kad naudojant parūgštintą ekvivalentiniu druskos rūgšties kiekiu kalio selenopentationato tirpalą polikaproamidinės plėvelės bandinių sierinimui/seleninimui, o vėliau juos paveikus vario druskos su hidrochinonu tirpalu, gaunamos mišrios sulfidinės - selenidinės dangos su mažesnėmis nei analoguose paviršiaus varžomis.
[0011] - polikaproamido plėvelės paviršiuje susidaro mišrios elektrai laidžios vario sulfidinės/selenidinės dangos, kurių gamybos būdas nebuvo žinomas. Tokios dangos leidžia išplėsti įvairių fizikinių savybių, tame tarpe ir dujų jutiklių,
[0012] tyrimų sritį bei panaudojimo sferą; - leidžia sumažinti polimero įchalkogeninimo stadijų temperatūrą (iki 50 °C) ir, eilėje atvejų, trukmę; - leidžia sumažinti polikaproamido plėvelės paviršiaus varžą (iki 12-13 £ 2/ 0) ir panaudoti tokią plėvelę elektrocheminei metalizacijai ar kaip lankstų laidininką bei dujų jutiklį.
1..Elektrai laidžių dangų ant polikaproamido gavimo būdas, kuriame polikaproamidinę plėvelę selenina, nuplauna vandeniu ir veikia vario druskos su hidrochinonu tirpalu, b e siskiriantis tuo, kad kaip sierinimo/seleninimo agentą naudoja kalio selenopentationato tirpalą.
2. Elektrai laidžių dangų ant polikaproamido gavimo būdas pagal 1 punktą, besiskiriantis tuo, kad kalio selenopentationato tirpalą naudoja neutralų arba parūgštintą ekvivalentiniu druskos rūgšties kiekiu.
3. Elektrai laidžių dangų ant polikaproamido gavimo būdas pagali ir 2 punktus, b e s i s k i r i a n t i s tuo, kad polikaproamido plėvelę sierina ir selenina 0,025 - 0,2 M kalio selenopentationato tirpale.
