[LT] Išradimas priklauso medicinos technikos sričiai - dantų implantacijos priemonėms. Implantuojamas alveolinės įdubos matuoklis sudarytas iš srieginio strypo ant kurio užsukami du žiediniai kreipikliai, turintys kiaurymes zondų įvedimui ir vienas iš jų išėmą zondų orientavimui. Matuoklis yra skirtas išrauto danties alveolei išmatuoti atliekant implantaciją stomatologijos kabinetuose ir klinikose.
[EN] The invention relates to medical equipment. A meter for alveolic cavity comprises a screw - pivot, two ring - shaped guides are screwed up on it. Guides have holes for leading of sounds and one of guides have a hollow for orientation of sounds.
[0001] Išradimas priklauso medicinos technikos sričiai - dantų implantacijos priemonėms.
[0002] Žinomas dantų implantacijoje periodontologinis zondas alveolinės įdu-bos gyliui matuoti (žr. Hammerle C.H.F., Lang N.P. Single stage surgery combining transmucosal implant placement with guided bone regeneration and bioresorbable materials // Clinical Orai Implants Research.- 2001, vol. 12, p. 9 -18 ). Minėtu zondu išmatuoja išrauto danties alveolinės įdubos gy-lį šešiuose standartinuose taškuose ( skruostiniame, priekiniame skruostiniame, priekiniame liežuviniame, liežuviniame, galiniame liežuviniame ir galiniame skruostiniame) ir pagal gylių matavimo rezultatus braižo popieriuje kontaktinio ploto išklotinę. Po to apskaičiuoja planuojamo įsukti srieginio dantų implanto su alveolės audiniais kontaktavimo plotus. Tai - ilgas procesas su didelėmis paklaidomis. Prognozuojant implantų stabilumą, reikia ži-noti kokia implanto dalis bus įsukta į kaulą. Yra nustatyta, kad 30 % implanto ploto turi kontaktuoti su alveolės audiniais. Neišlaikius normos, gali būti prarastas brangus dantų implantas.
[0003] Išradimo tikslas - sukurti tikslesnį implantuojamos alveolinės įdubos matuoklį jos gyliui įvertinti.
[0004] Išradimo esmė yra ta, kad implantuojamos alveolinės įdubos matuoklis sudarytas iš srieginio strypo ant kurio užsukami du žiediniai kreipikliai, turintys kiaurymes zondų įvedimui ir vienas iš jų išėmą zondų orientavimui.

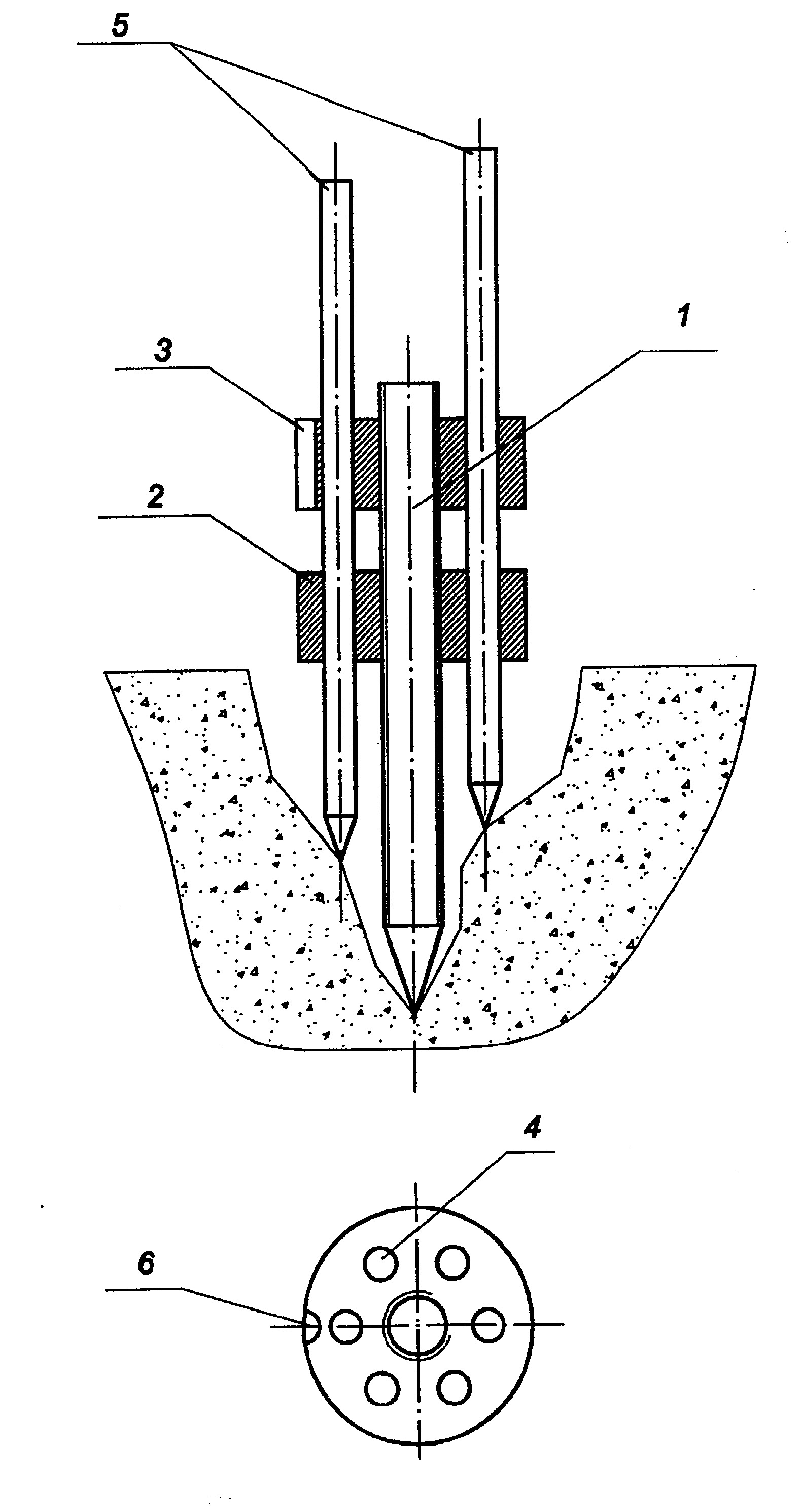

[0005] Išradimas iliustruojamas brėžiniu - implantuojamos alveolinės įdubos matuoklio bendru vaizdu.
[0006] ir viršutinis 3 žiediniai kreipikliai, turintys po šešias kiaurymes 4 zondams 5 įvesti, o apatinis kreipiklis 2 turi išėmą 6 zondų 5 orientavimui.

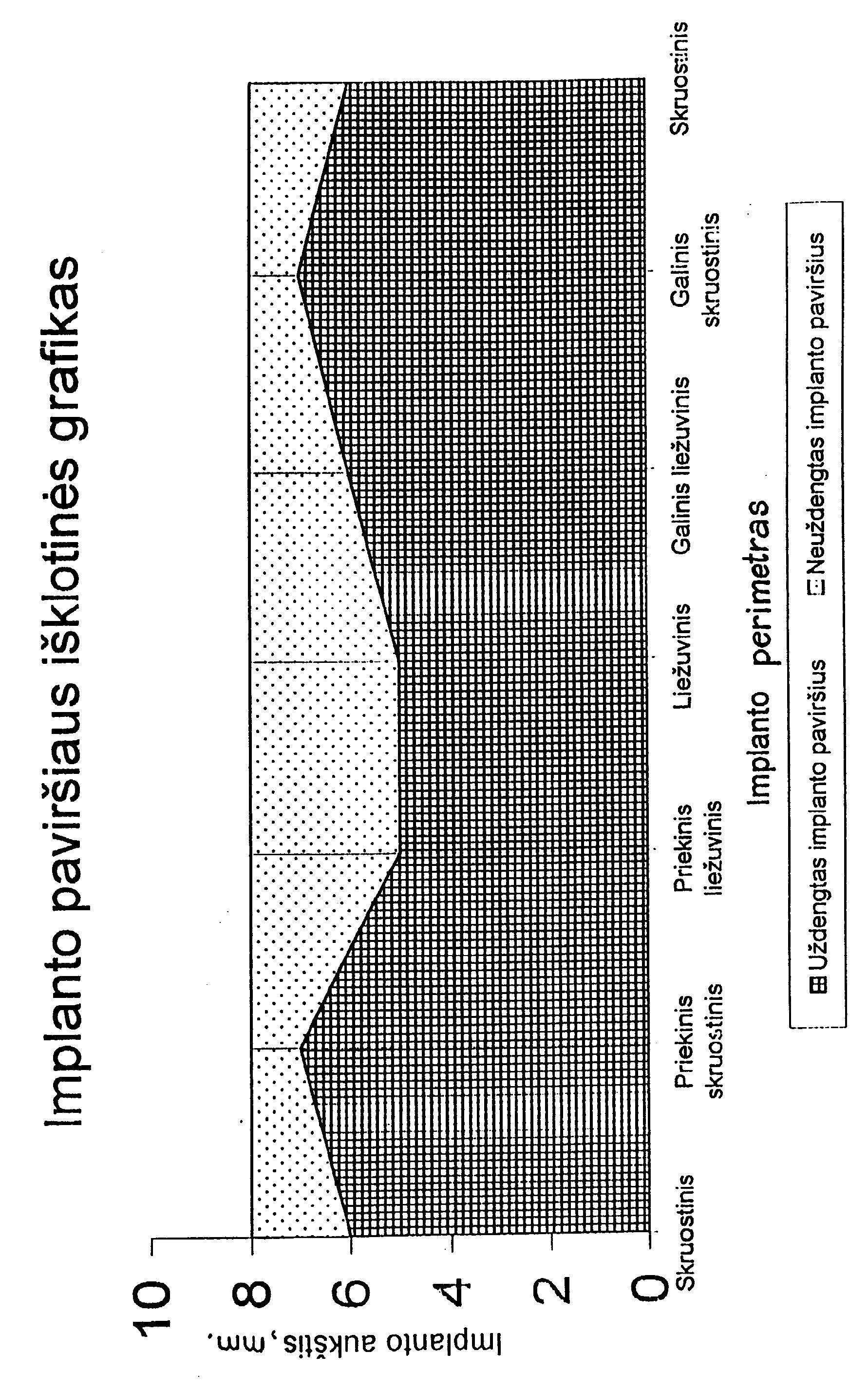

[0007] Išrovus dantį, matuoklį įveda į alveolės įdubą. Matuoklio srieginio strypo 1 ašį fiksuoja ją paspaudžiant, kol aštrusis jos galas įsminga į įdubos dug-ną. Po to užsuka apatinį žiedinį kreipiklį 2 (jis atitinka prognozuojamo implanto perimetrą) tiek, kad būtų 2 mm žemiau esančių dantų kaklelių.Šis taš~ kas lemia planuojamo dantų implanto galvutės padėtį. Ant apatinio žiedinio kreipiklio 2 esanti išėma 6 orientuoja į skruostinį alveolės perimetro tašką ir neleidžia sumaišyti zondų 5 po matuoklio išėmimo iš alveolės. Viršutinį žie-dinį kreipiklį 3 užsuka ant matuoklio srieginio strypo 1, paliekant 3-4 mm tarpą iki apatinio žiedinio kreipiklio 2. Tada į žiedinių kreipiklių 2 ir 3 kiaurymes 4 įveda visus šešis milimetrais graduotus zondus 5 ir pincetu pastumia tiek, kad atsiremtų į kaulą. Po to išima matuoklį ir atskaito kiekvieno zondo 5 rodmenis, o matavimo duomenis suveda į kompiuterį. Kompiuterio moni-toriuje mato implanto kontaktinio paviršiaus išklotinę.
[0008] Matuoklis yra skirtas išrauto danties alveolės įdubai išmatuoti, atliekant implantaciją stomatologijos kabinetuose ir klinikose.
[0009] Matuoklio privalumas lyginant su žinomais analogais yra tas, kad
[0010] konstrukcijos dėka galima labai tiksliai ir greitai išmatuoti danties alveoli-nės įdubos gylį standartiniuose taškuose ir, suvedus duomenis į kompiute-rį, nustatyti, kokia sraigtinio implanto dalis bus įsukta į kaulą. Procesas yra daug greitesnis, todėl mažiau traumuojamas ligonis.
Implantuojamos alveolinės įdubos matuoklis, susidedantis iš zondo, besiskiriantis tuo, kad ant srieginio strypo užsukti du žiediniai kreipikliai, turintys kiaurymes zondų įvedimui ir vienas iš jų išėmą zondų orientavimui.
