[LT] Išradimas priskiriamas statybiniams glaistams. Lateksinis polimerinis glaistas naudojamas medinių, betoninių, tinkuotų, dažytų, gipso kartono paviršių vidaus patelpų išlyginimui prieš dažant juos klijiniais, vandens dispersiniais, aliejiniais bei pentaftaliniais dažais, taip pat prieš klijuojant tapetus.@Siūlomo lateksinio polimerinio glaisto naujumas yra tas, kad glaistą sudaro kreida, rišamoji medžiaga, konservantas, lateksas, ūkiškas muilas ir vanduo, kaip rišamąją medžiagą naudoja karboksimetilceliuliozę, į sudėtį papildomai įveda konservantų, esant tokiam komponentų santykiui (masės procentais):@Kreida40-80@Karboksimetilceliuliozė0,5-6@Konservantas0,5-3@Lateksas1-10@Ūkiškas muilas0,2-0,6@Vanduoiki 100.
[EN] The present invention relates to structural fillers. Polymeric latex filler is useful for smoothing wooden, concrete, plastered, painted and made of gypsum-cardboard inner surfaces prior to painting with distemper, water dispersable, oil and pentaphtalic paint and prior to papering. @The polymeric latex filler claimed consists of chalk, binding material, preserving agent, latex, household soap and water. Carboxymethylcellulose is used as a binding material and a preserving agent is added additionally. The ratio of components is as follows (in mass %):@Chalk 40-80@Carboxymethylcellulose 0,5-6@Preserving agent 0,5-3@Latex 1-10@Household soap 0,2-0,6@Water up to 100.
[0001] Išradimas priskiriamas statybiniams glaistams. Naudojamas medinių, betoninių, tinkuotų, dažytų, gipso kartono paviršių vidaus patalpų išlyginimui prieš dažant juos klijiniais, vandens dispersiniais, aliejiniais bei pentaftaliniais dažais, taip pat prieš klijuojant tapetus.
[0002] Artimiausias siūlomam sprendimui pagal komponentus yra glaistas, į kurio sudėtį įeina (svorio dalimis): kreida 100; lateksas arba karbamidinė derva 0,5-8,0; ūkiškas muilas 0,5-5,0; sausi kaulų klijai 1,5-5,5; rūgštusis sintetinis emulsolis 1,0-4,5; vanduo 32-52. (Žiūr. TSRS Autor. liud. Nr. 587125, C04B 25/02).
[0003] Pagrindiniai šio glaisto trūkumai: blogai sukimba su statybiniu gruntu, sudaro oro nepraleidžiančią plėvelę, siena negali "kvėpuoti", pelija, nepasižymi elastingumu, plastiškumu.
[0004] Išradimo tikslas - pagerinti statybinio glaisto sukibimą su glaistomu paviršiumi, pralaidumą drėgmei, padidinti elastingumą, plastiškumą, šlifavimo lengvumą, pasiekti lygų ir glotnų paviršių, gerą dažų lipimą.

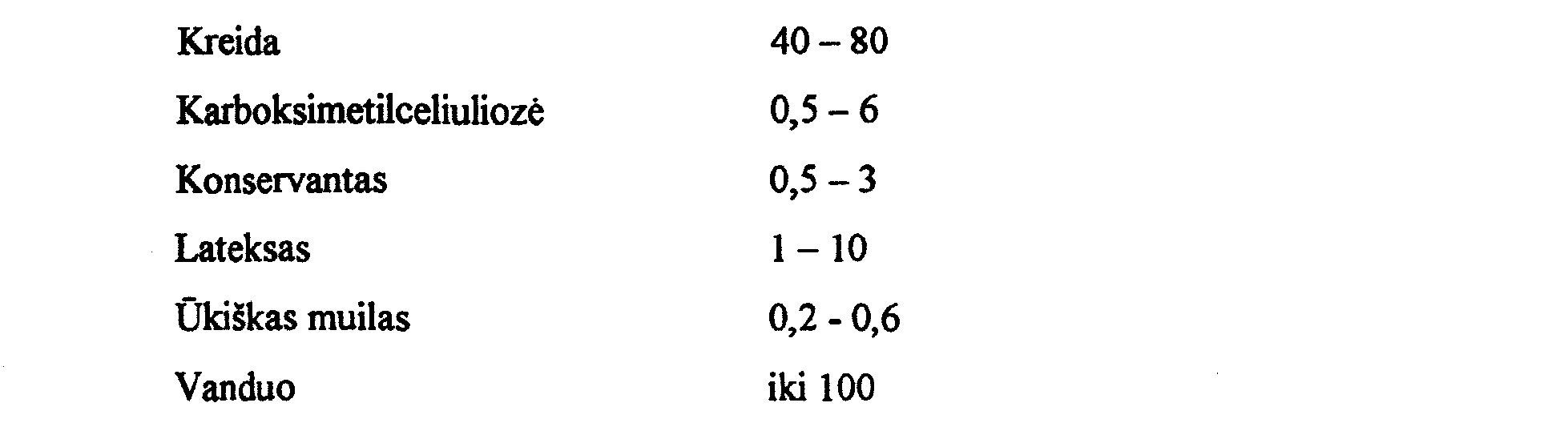

[0005] Tikslas pasiekiamas tuo, kad lateksinis polimerinis glaistas, sudarytas iš kreidos, rišamosios medžiagos, latekso, ūkiško muilo ir vandens, nauja jame tai, kad kaip rišamąją medžiagą naudoja karboksimetilceliuliozę, į sudėtį papildomai įveda konservantą, esant tokiam komponentų santykiui (masės procentais):
[0006] Siūlomas išradimas turi esminį skirtumą. Lateksinio polimerinio glaisto sukibimui, elastingumui padidinti naudoja karboksimetilceliuliozę. Šio komponento panaudojimas ne tik pagerina glaisto savybes, suteikia norimą konsistenciją, bet ir leidžia atpiginti gatavą produktą.
[0007] Kreidos ima 40 - 80 mases %. Didesnio kiekio Įvedimas - technologiškai neįmanomas, o mažesnio - netikslingas, { vedus mažesnį kiekį, mažėja glaisto dengiamoji galia, t. y. dengiamas paviršius užsitepa plonesnių sluoksniu, dėl to didėja paviršiaus nelygumas. * rišamąją medžiagą - karboksimetilceliuliozę - klijus. Klijai sukabina užpildo daleles vieną su kita, gerina dangos plastines savybes. Optimalaus kiekio intervalas 0,5 - 6 masės %. Esant mažesniam kiekiui, neapčiuopiamas minėtas efektas, o labai didinant klijų kiekį, norimos savybės keičiasi nežymiai, didėja sukietėjimas, auga gaminio kaina. * konservantą Acticide SPX. Konservantas pailgina glaisto galiojimo laiką. Jo ima 0,5 -3 masės %. * lateksą - akrilo stirolo kopolimero lateksą. Lateksas yra atviros mikrostruktūros medžiaga, kurią sudaro milijonai mažyčių tarpusavyje sujungtų ląstelių, tarp kurių yra oro tarpai, todėl jis pasižymi gera oro ventiliacija ir drėgmės reguliacija. Lateksas atsparus deformacijai ir senėjimui, higieninė, antibakterinė, antigrybelinė medžiaga. Lateksas sukabina užpildo daleles vieną su kita, gerina dangos elastines savybes. Optimalaus kiekio intervalas 1-10 masės %. Esant mažesniam kiekiui, neapčiuopiamas minėtas efektas, o labai didinant sintetinio latekso kiekį, norimos savybės keičiasi nežymiai, auga gaminio kaina. * ūkišką muilą, kuris pagerina glaisto savybes, apdirbimą, elastingumą, lankstumą. Optimalaus kiekio intervalas 0,2 - 0,6 masės %. Esant mažesniam kiekiui, nepasiekiamas norimas efektas, o labai didinant kiekį, nukenčia glaisto elastingumas.

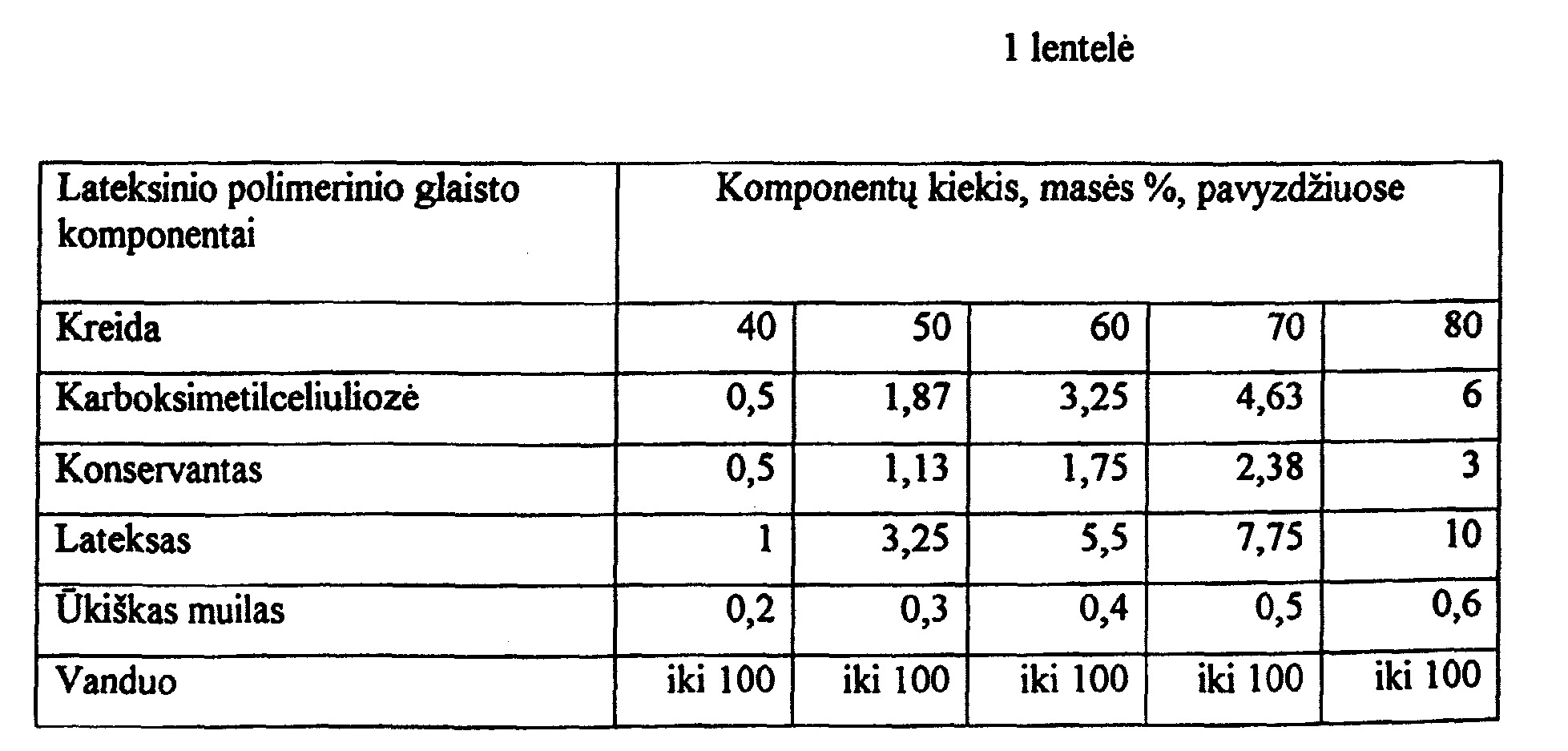

[0008]
[0009] Į metalinį rezervuarą su maišykle supila 70 litrų vandens ir 3 kilogramus karboksimetilceliuliozės - klijų. Klijai maišomi su vandeniu tol, kol jie pilnai ištirpsta. Į paruoštą masę sudedą 3 kilogramus latekso, 2 kilogramų konservanto ir 200 gramų ūkiško muilo. Masė gerai išmaišoma iki vienalytės masės. Maišoma 10-15 minučių. Po to supila 130 kilogramų keidos. Masę maišo 10 minučių. Išjungus maišyklę, masė vizualiai patikrinama. Ji turi būti vienalytė, be pašalinių mechaninių, riebalinių priemaišų, be varškėjimo požymių, nesusisluoksniavusi. Po to masė perdedama į trintuvę. Susidaro baltos spalvos klampi masė. Glaistas fasuojamas į plastikinius indus. Indas hermetiškai uždaromas dangčiu ir dedamas į polietileninius maišus ir užrišama.

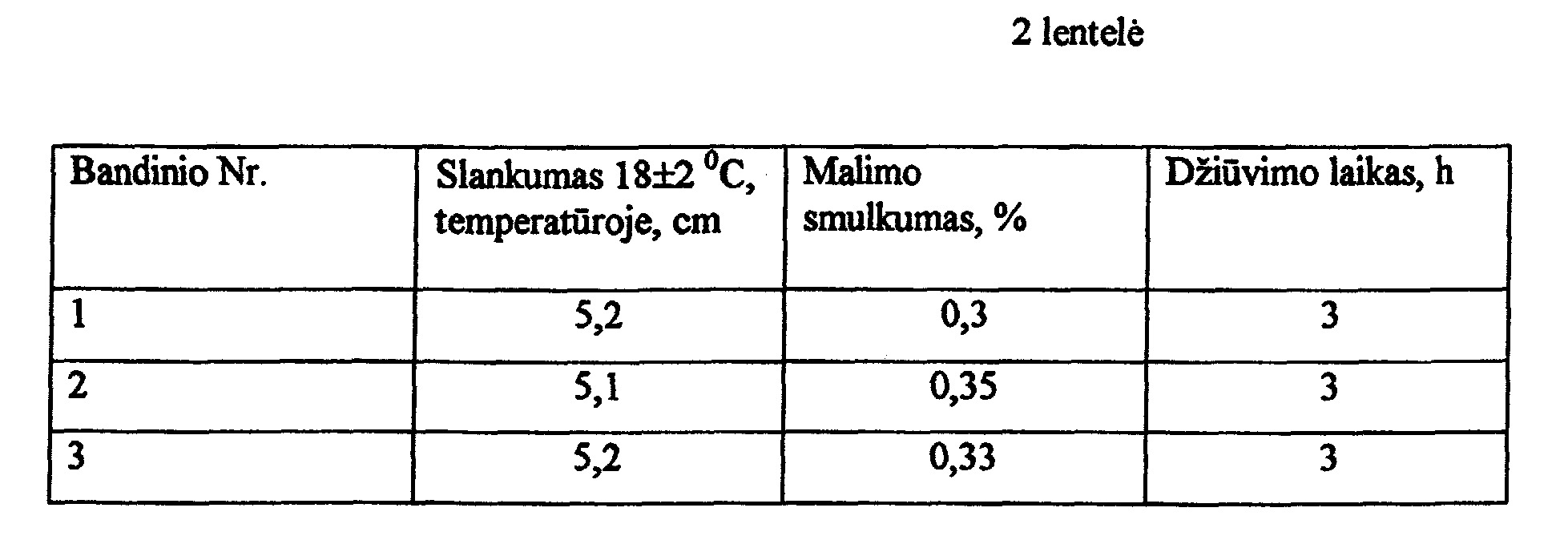

[0010] Lateksinio polimerinio glaisto savybes nustato bandymais. Kiekvienam glaisto pavyzdžiui ima po 3 pagrindus. Glaistomas paviršius turi būti tvirtas, sausas, nuo jo nuvalytos dulkės, nešvarumai, tepalai, riebalai, vaško, senų dažų likučiai. Sustingęs glaistas netrūkinėja, yra kietas, lengvu išsilygina, gerai prikimba prie glaistomo paviršiaus. Džiūstant gerai susitraukia, nėra įtrūkimų. Šlifuojant neatsilupa nuo pagrindo, netepa.
[0011] Siūlomas išradimas pagerina lateksinio polimerinio glaisto sukibimą su glaistomu paviršiumi, pralaidumą drėgmei, padidina elastingumą, plastiškumą, Šlifavimo lengvumą. Po šlifavimo glaistomas paviršius tampa lygus ir glotnus, gerai limpa dažai. Pagamintas iš ekologiškai švarių medžiagų, netoksiškas gaminant ir naudojant.
[0012] Prieš glaistymą, kad surišti senas dulkes, porėto paviršiaus akmenukus, paviršius gruntuojamas. Po to glaistoma lateksiniu polimeriniu glaistu.
[0013] Lateksiniu polimeriniu glaistu galima glaistyti iki 3 mm ištisiniu sluoksniu 2-3 kartus, pirmą kartą vertikalia kryptimi, po to horizontalia, o trečią - pataisant klaidas. Paviršiai, kurie tepasi, parą prieš atliekant glaistymo darbus, turi būti nugruntuoti muilo gruntu. Tarp kiekvieno glaistymo turi būti 3 valandų laiko tarpas glaisto sluoksnių išdžiuvimui. Taip išlyginamas tinko nelygumas. Jis lengviau šlifuojasi, todėl mažėja darbo sąnaudos ir lengviau gaunamas lygus glaistomas paviršius. Jis tinka glaistyti paviršius tinkuotus cementiniais, kalkiniais, gipsinius tinkais bei glaistytų ar dažytų vandens pagrindu dažais sienų pataisymui, gipso kartono plokščių glaistymui.

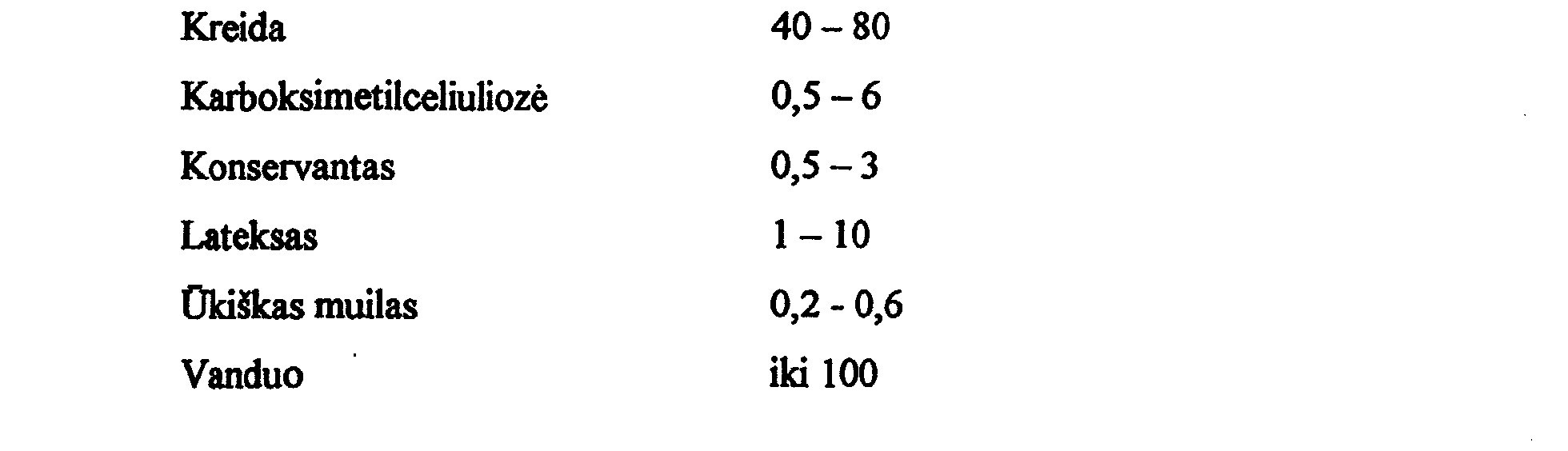

Lateksinis polimerinis glaistas, sudarytas iš keidos, rišamosios medžiagos, latekso, ūkiško muilo ir vandens, besiskiriantis tuo, kad kaip rišamąją medžiagą naudoja karboksimetilceliuliozę, į sudėtį papildomai įveda konservantą, esant tokiam komponentų santykiui (masės procentais):
