[LT] Išradimas priklauso biomedicininių priemonių prietaisų grupei ir gali būti naudojamas žmogaus kūno laikysenos korekcijai, tai yra nugaros asimetrijos matavimui ir masažavimui. Mechaninis korekcinis masažuoklis turi korpusą su stacionariai jame įtaisyta gulsčiuko įranga su skale pakrypimo kampui matuoti, išimamas paslankias porines, su popieriaus prilaikytojais, rėmelio formos bazines kasetes, į kurias užtvirtintojais fiksuojama popieriaus volelių ir spyruokliuojančių, spalvotų, skirtingų ilgių žymeklių kasetės bei masažavimo volelių paslankių ašelių laisvieji galai.
[EN] The invention relates to biomedical devices and can be used for massage of human body. A mechanical massage device comprises a frame with a stationary placed level and rectangle basic cassette for fixing rollers of a paper, elastic cassettes and free ends of moving axes of massage rollers.
[0001] Mechaninis korekcinis masažuoklis priklauso biomedicininių priemonių prietaisų grupei ir gali būti naudojamas žmogaus kūno laikysenos korekcijai tai yra nugaros asimetrijos matavimui ir masažavimui.
[0002] Taisyklinga žmogaus kūno laikysena svarbi yra ne tik estetiniu požiūriu, bet turi įtakos ir sveikatai. Pavojingos sveikatai yra stuburo deformacijos susijusios su netaisyklinga kūno laikysena. Stuburo patologiniai iškrypimai sąlygoja vidaus organų deformaciją, trigdo jų normalią funkcinę veiklą.
[0003] Nustatyta, kad vaikystės ir paauglystės amžiuje kūno laikysenos sutrikimų pasitaiko dažniau nei brandžiame amžiuje, o senyvame amžiuje, laikysenos sutrikimai vėl dažnesni. Kad išvengti rimtų susirgimų reikalinga vykdyti dažną profilaktinį nugaros simetrijos sekimą, o pastebėjus asimetrinius pakitimus, taikyti atitinkamas priemones. Anksti pastebėta kūno laikysenos asimetrija lengviau ištaisyti, o asimetrinių pokičių sekimas, efektyvina taikomų priemonių veiksmingumą. Šioms dviems amžiaus rizikos grupėms taikomos skirtingos korekcinės priemonės. Augančio kūno laikysenos korekcijai prioritetai teikiami fiziniams pratimams, o senstančio kūno, kuomet kaulai tampa trapūs, dažniau asimetriniai pokyčiai koreguojami masažais. Taigi senyvo amžiaus žmonėms labiau reikalingas ir masažuoklis ir matuoklis.
[0004] Nuo seno įvairiose šalyse medicinoje stuburo asimetrijai matuoti mechaniniu būdu naudojamas paprastas statybinis gulščiukas, kartais su nukrypimo kampą rodančia skale ir išpjova per vidurį, kad braukiant juo per palenktą nugarą geriau prisiglaustų abiejose stuburo pusėse. Gulsčiuko pakrypimai į vieną ar į kitą galą rodo stuburo asimetriją. Šis paprastas matavimo prietaisas nepažymi asimetrijos vietos, matavimo metu turi būti užrašomi gulsčiuko parodymai.
[0005] Yra žinoma daug tipų mechaninių masažuoklių, kaip antai pirštinės iš įvairios medžiagos ar su mineralais (WO 09826745 Al), ar sistema besisukančių ratelių, kurių nelygus paviršius skirtas masažavimui (JP 002711270 B2). Šių įrankių ar prietaisų pagalba, atliekamas kūno masažavimas, bet jie nerodo kūno asimetrinių pokyčių, neorentuoja į pokyčių dinamikos sekimą, korekcinių priemonių efektyvinimą.
[0006] Darbo tikslas - padidinti mechaninio nugaros šoninės simetrijos matuoklio efektyvumą ir kartu išplėsti jo kaip korekcinės priemonės funkcines galimybes.
[0007] Tikslas pasiekiamas tuo, kad mūsų sukurtas mechaninis korekcinis masažuoklis turi korpusą su stacionariai jame įtaisyta gulsčiuko įranga su skale pakrypimo kampui matuoti, išimamas paslankias porines, su popieriaus prilaikytojais, rėmelio formos bazines kasetes į kurias užtvirtintojais fiksuojama popieriaus volelių ir spyruokliuojančių, spalvotų, skirtingų ilgių žymeklių kasetės bei masažavimo volelių paslankių ašelių laisvieji galai.

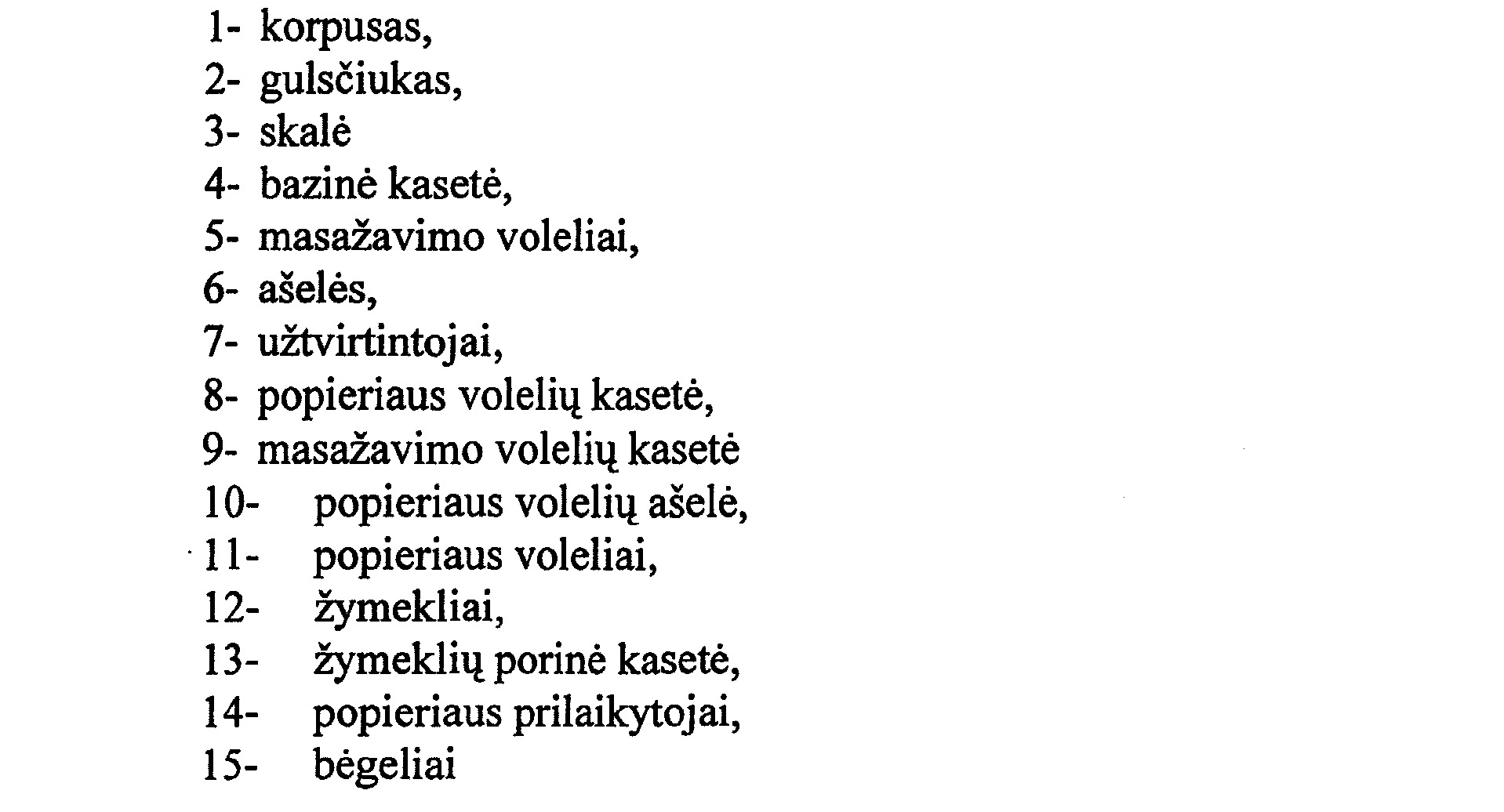

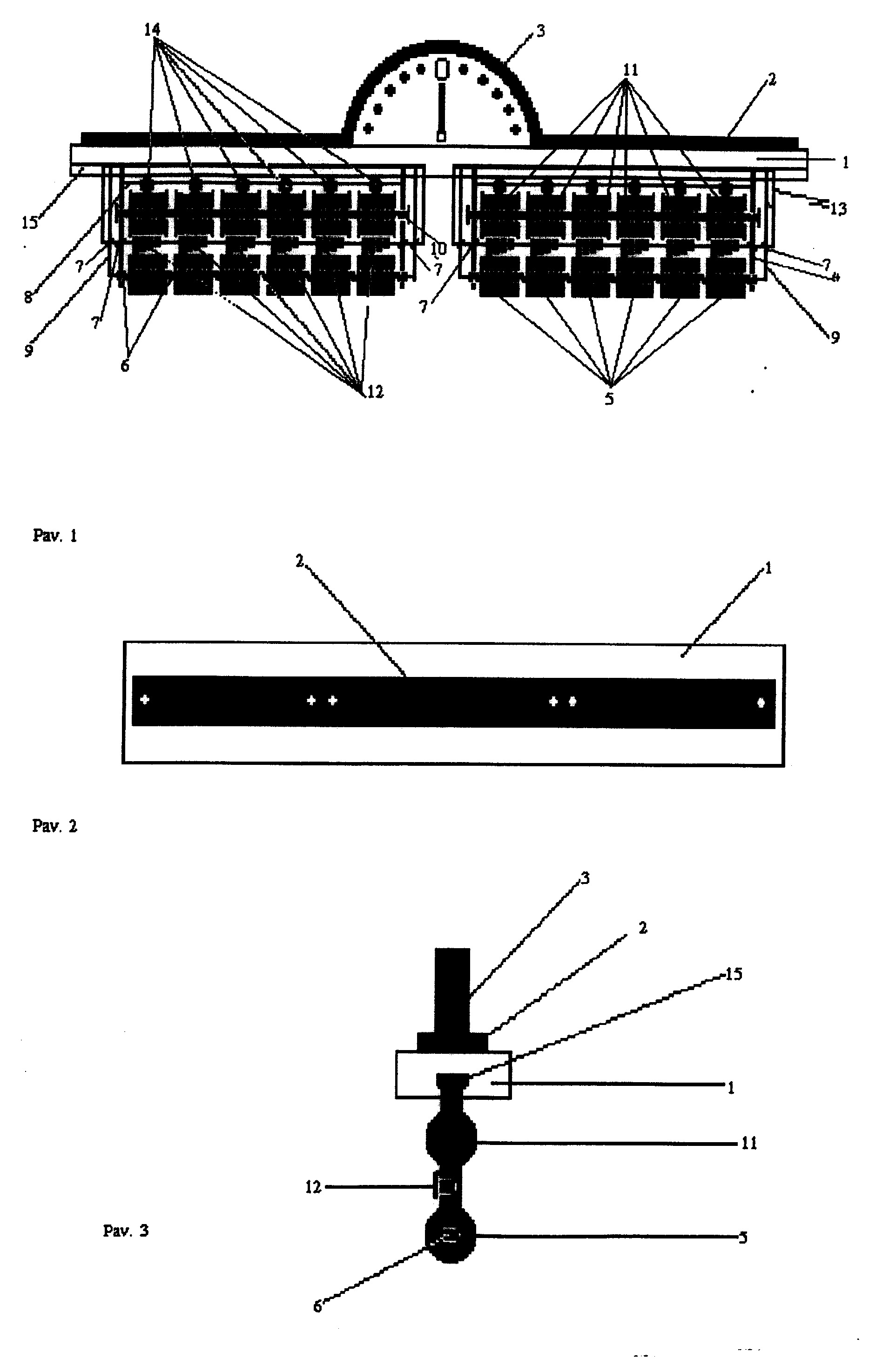

[0008] Mechaninio korekcinio masažuoklio konstrukcija pateikta paveikslėlyje 1- vaizdas iš šono, paveikslėlyje 2- vaizdas iš viršaus ir paveikslėlyje 3- vaizdas iš galo. Mechaninio korekcinio masažuoklio dalys:
[0009] Mechaninis korekcinis masažuoklis veikia sekančiu būdu: Paruošiant mechaninės korekcijos masažuoki; darbui, tai yra nugaros masažavimui, į dvi bazines kasetes 4 įstatomi ašelių 6, ant kurių randasi laisvai besisukantys masažavimo voleliai 5, laisvieji galai ir užfiksuojami. Bazinės kasetės bėgeliais 14 įstumiamos į prietaiso korpusą 1 ir užfiksuojamos, kad darbo metu neiškristų. Korpusas 1 paimamas į rankas ir, braukiant per vidurį išilgai nugaros, riedantys masažavimo voleliai 5, esantys ant paslankių ašelių 6, vienodai masažuoja nugarą, o gulsčiuko 2 skalė 3 parodo nugaros asimetriją.
[0010] Pastebėjus asimetrinius nukrypimus daromi nugaros šoninės asimetrijos matavimai. Prietaisas darbui paruošiamas taip. Bazinės kasetės 4 ištraukiamos iš korpuso 1 ir ant ašelės 10 užmaunami popieriaus voleliai 11 ir ašelės 10 galai įstatomi į kasetę 8. Į spyruokliuojančius žymeklius 12 įstatomi spalvoti rašikliai vienoda tvarka. Galai popieriaus nuo popieriaus volelių perkišami pro apačią popieriaus prilaikytojų 14 bei žymeklių 12 ir fiksuojami ant masažavimo volelių 5 užlenkiant popieriaus galus. Kasetės 13 ir 8 užfiksuojamos užtvirtintojais 7 bazinėje kasetėje 4. Tiriamasis žmogus stovėdamas pasilenkia nesiremdamas 90° kampu taip, kad nugara būtų horizontalioje... padėtyje. Vizualiai patikrinama ar visi popieriaus galai vienodai įtempti ir, atsistojus tiriamajam už nugaros, prietaisas paimamas abiem rankom už korpuso 1 galų, prispaudžiamas prie nugaros pečių linijoje ir braukiama iki uodegikaulio, prietaisą laikant taip, kad skalės 3 rodyklė visą laiką būtų ant 0. Masažavimo voleliai 5, dėka paslankių ašelių 6, spaudžiami vienodai prie nelygaus paviršiaus, riedėdami, traukia ir vynioja ant savęs popierių, o spyruokliuojantys žymekliai 12, išdėstyti ne vienodame nuotolyje korpuso atžvilgiu, popieriuje diferencijuotai, atskiromis spalvomis pažymi masažavimo volelių 5 pakilimo aukštį, kuris tiesiogiai priklauso nuo paviršiaus, kuriuo jie rieda, tai yra nugaros pakilimų bei įdubimų. Prietaise popierius lygiai nukerpamas ir išvyniojus ant jo stebima paciento šoninės asimetrijos dorzalinė kartograma. Šios kartogramos yra paprastos, lengvai suprantamos, gali būti naudojamos nugaros asimetrijos fiksavimui bei korekcijos efektyvumui nustatyti.
[0011] Pavyzdžiui, šešiamečiams vaikams prieš pradedant eiti į mokyklą padaromos profilaktinės dorzalinės kartogramos. Su jomis supažindinamas šeimos gydytojas, mokytojas ir tėvai. Periodiškai metų bėgyje kartojama ir lyginami tyrimų duomenys. Pastebėjus net menkus pakitimus, anksti turi būti pradedama ieškoti priežasčių. Pradžioje korekcinės priemonės gali būti labai lengvos, tačiau jos turėtų būti kompleksinės. Pavyzdžiui, mokytojai vaiką persodintų į suolą iš kurio į dažniausiai stebimą objektą pasikeistų žiūrėjimo pusė ar kampas, tėvai savo ruoštu pakoreguotų vaiko mitybą, jo fizinio krūvio balansą, taikytų tikslinį masažą. Jei kartogramos rodo asimetrijos didėjimą turi būti kreipiamasi į specialistus, taikomos jų nurodytos priemonės ir toliau sekamos kartogramos, tikslu nustatyti taikomų korekcijos priemonių efektyvumą.
[0012] Intensyvaus kūno galių stiprinimo laikotarpiu, pavyzdžiui, armijoje tarnavimo ir pasiruošimo tarnauti laikotarpiu kartogramos pasitarnaus vertinant bendrą kūno stovį.
[0013] Svarbu sekti dorzalinės kartogramas užsitęsusių ekstremalių sąlygų metu, pavyzdžiui sunkių studijų, nėštumo, mažamečių vaikų auginimo, per sunkaus fizinio darbo.
[0014] Siekiant kokybiškos senatvės, svarbu turėti kuo daugiai ir kuo nuo ankstesnio amžiaus kartogramų, kad galima būtų prognozuoti galimus pakitimus, jų išvengti ir sėkmingai efektyviai koreguoti pasitaikančius.
[0015] Analizuojant eilės metų šoninės asimetrijos dorzalinės kartogramas, bus galima nustatyti kas galėtų būti kaltinamas dėl netaisyklingos kūno laikysenos ir iš to kylančių kai kurių kūno negalių.
Mechaninis korekcinis masažuoklis turintis korpusą ir masažavimo volelius besiskiriantis tuo, kad masažavimo voleliai yra ant sujungtų tarpusavyje paslankių ašelių, kurių laisvieji galai fiksuojami užtvirtintojais į bazinę kasetę, kaip ir popieriaus volelių bei spyruokliuojančių, skirtingų ilgių ir spalvų žymeklių kasetės, o tokios dvi bazinės kasetės turinčios popieriaus prispaudėjus bėgeliais įstumiamos į korpusą, kuriame stacionariai įtaisytas gulsčiukas su pasvyrimo kampo matavimo skale.
