[LT] Inercinis, gravitacinis kietų ir skystų dalelių valymo iš dujų būdas ir gaudyklė būdui realizuoti tinka įvairioms pramonės šakoms, valant dujas nuo dalelių, taikomas ir dideliam dulkėtumui bei aukštų temperatūrų sąlygoms. Dujų srautą išskaido į plonus pluoštelius arba sroveles, dalelėms tenka nueiti labai trumpą atstumą atsiskiriant nuo dujų srauto. Dujų srautas dalelių išnešti iš gaudyklės negali dėl sumažinto dujų išėjimo greičio, todėl daleles sugaudo. Patogu tokias gaudykles jungti nuosekliai efektyvumui padidinti arba lygiagrečiai, valant didelius dujų srautus.
[EN] Method of separating solid and liquid particles from gases by inertia, gravity forces and device for implementing thereof are suitable for various industries purifying the gases. The gas flow is divided into thin streams. The particles have to come a short way for separating out of the gas flow. The gas flow cannot take out the particles due to reduced exit speed of gas. The devices are easy to connect in series for increasing its efficiency and are easy to connect in parallel for purifying the huge amount of gases.
[0001] Būdas skiriamas įvairioms pramonės šakoms bei ligoninėms, biurams, pirmiausia teršalams iš degimo produktų ar džiovyklų valyti. Valo tiek labai dulkėtas dujas, tiek aukštoje temperatūroje, gali pakeisti net pirmos ir antros valymo klasės būdus ir aparatus.
[0002] Žinoma daug inercinių, gravitacinių dulkių nusodinimo kamerų. Iš jų artimiausias realizuotas pagerintoje Prokketo dulkių kameroje (Balabekov O.S. Očistka gazov, M. 1991, 177 psl. 5,4 g paveikslas).
[0003] Tuo būdu išvalo tik grubias daleles 74-80 %, nes dujos į kamerą įlekia storu sluoksniu, nepatogu valyti didelius dujų kiekius. Išradimo tikslas patobulinti šį paprastą dujų valymo būdą, kad būtų galima jį realizuoti paprastoje dalelių gaudyklėje, kuri sugaudytų ir dispersines daleles, išvalytų 98-99 %, kad būtų patogu jas jungti nuosekliai, gerinant efektyvumą ir jungti lygiagrečiai, valant didelius dujų srautus. Valant dujas Prokketo kamera jas 7.3 - 5,3 m/s greičiu nukreipia nedideliu kampu su vertikale į kameros dugną - bunkerį. Dujos staigiai keičia kryptį, stambios dalelės atsiskiria iš dujų srauto, o dujos išeina į viršų. Efektyvumui pagerinti kamera prailginta. Dujos nukreipiamos per žiedo pavidalo angą.
[0004] Dujos įeina storu sluoksniu. Atstumas, kurį dalelė atsiskirdama nueina yra didelis ir tik stambios dalelės pajėgia atsiskirti. Dujų atgal grįžimo greitis didelis, neribojamas ir lengviausias daleles dujų srautas išneša iš kameros.
[0005] Mūsų dalelių valymo būdas užterštas dujas nukreipia dideliu greičiu v, nedideliu kampu su vertikale žemyn į gaudyklės kameros dugną, bet prieš tai dujų paskirstymo kameroje dujų srautą išskaido į siaurėjančias sroveles (apvalias) ar pluoštelius, kurių mažiausias storis 0,001-0,05 m. Kuo smulkesnes, lengvesnes daleles gaudo, tuo šių srovelių ar pluoštelių storis mažesnis. Riboja tik dalelių koncentracija ir dalelių lipnumas. Tarp srovelių ar pluoštelių palieka tarpus 1 tokius, kad grįžtančių dujų greitis v2 būna nors kiek mažesnis už lengviausiai išnešamų dalelių greitį u. Taip būna, kai V2 = 0,05 -1 m/s ir u-v2 = 0,2 - 0,3 m/s.
[0006] Dalelės lengvai atsiskiria nuo dujų srauto, nes prasiskverbia pro labai mažą dujų sluoksnį, paprastai pusę srovelės ar pluoštelio storio. Daleles, grįžtantis dujų srautas neišneša, nes tam parenka mažą dujų greitį v2.
[0007] Taip sugaudo daleles, kurioms dar netrukdo Brauno judesiai,t.y. kurių diametras d yra didesnis už jų laisvo kelio ilgį 1. Normaliomis sąlygomis l~10"7m. Tad gerai parenka dujų
[0008] pluoštelių ar srovelių storius bei minėtus greičius ir sugaudo daugumą dalelių, kurių d>0,l m. Dispersinių dalelių gaudymo efektyvumą padidina, kai panaudoja temperatūrinį gradientą gaudyklės dugne, t.y. jį atšaldo, ir kai paverčia drėgnu valymu - į gaudyklę įpila skysčio su
[0009] PAM.
[0010] Tokį dujų valymo būdą nesunkiai realizuoja paprasta dalelių gaudyklė
[0011] Dujas išskaido į plonus pluoštelius ar sroveles dujų paskirstymo kanalų dugne padaro siaurėjančius iki 0,001-0,02 m pločio plyšelius ar skylutes. Mažas 0,05-1 m/s dujų judėjimo greitis gaudyklės kameros viduje į viršų susidaro, kai visų plyšelių ar skylučių skerspiūvio plotų suma santykiuos su gaudyklės kameros skerspjūvio plotu santykiu 1/200-1/20.
[0012] Dalelės lengvai subyra į bunkerį, jei gaudyklės dugnas su horizontu sudaro kampą
[0013] lygų 35-40°.
[0014] Gaudyklės jungia nuosekliai, kai jų dujų įėjimo ir jų išėjimo angų centrai vienoje
[0015] Išvalytos dujos į išėjimo kamerą patenka per dujų paskirstymo kameroje padarytų
[0016] Lygiagrečiai gaudyklės jungia ir deda viena ant kitos, todėl gaudyklių aukščiai ir kiti

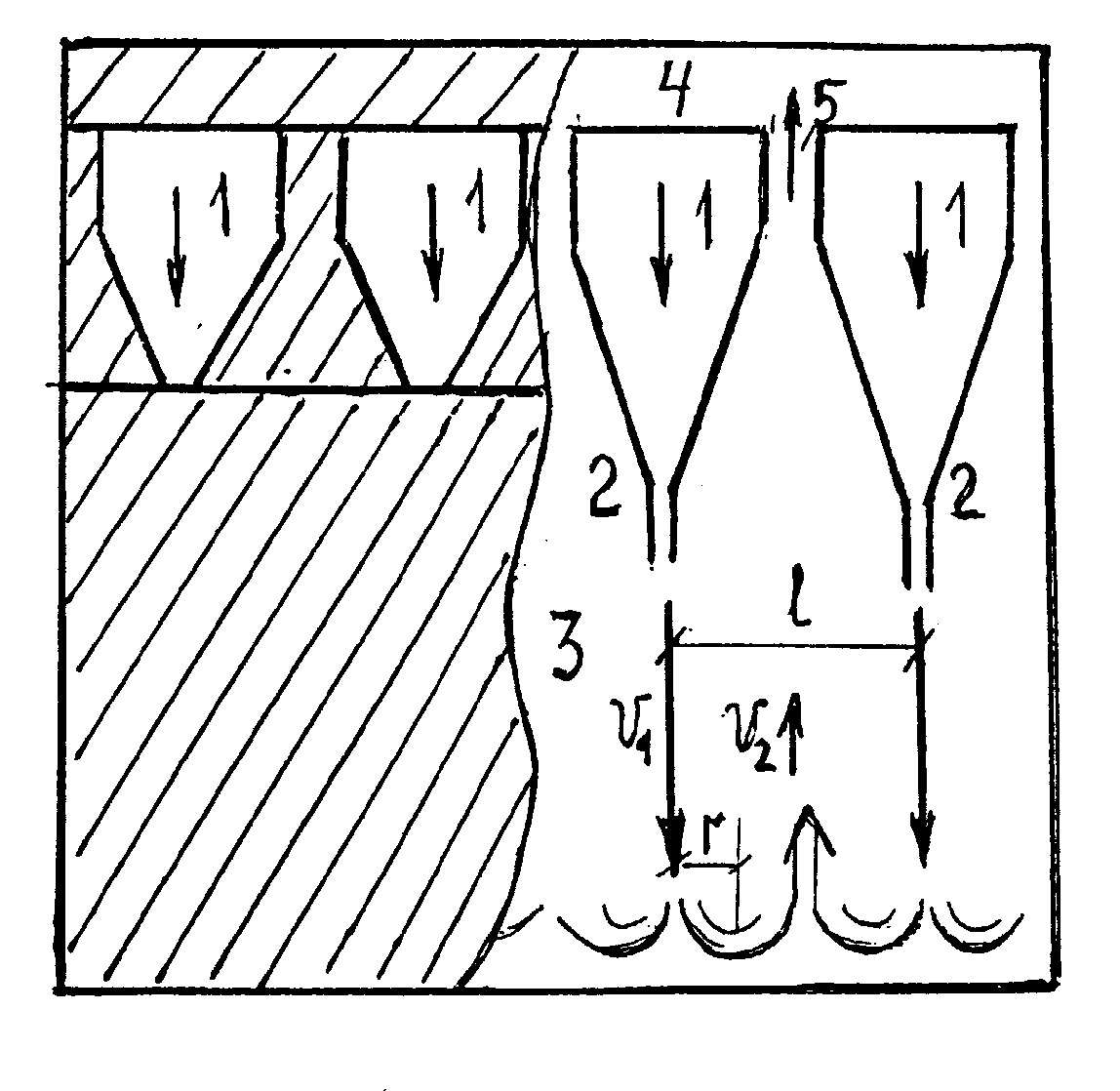

[0017] Brėžinio aprašymas. Jame pavaizduota paprasta gaudyklė ir šiuo būdu valomų dujų kelias. Dujos įeina į gaudyklės dujų paskirstymo kanalus. 1 ir siauruose plyšeliuose ar vamzdeliuose 2 įgyja greitį 2-50m/s ir kryptį į dugną. Arti dugno dujos staigiai keičia savo greitį ir jo krypti palieka daleles, nes kyla su greičiu tik 0,05 -0,lm/s. Toliau per didesnius plyšius ar angas 5 perkerta dujų paskirstymo kamerą ir patenka į dujų išėjimo kamerą 4. Sugautos dalelės išbyra pro angą, nes gaudyklės pakilimo kampas su horizontu didesnis už dalelių slinkimo kampą. Gaudymo kameros 3 gylis parenkamas pagal dujų greitį vi, kad smulkios dalelės dar pasiektų dugną.
[0018] Pavyzdys 1. Buvo pagaminta toli nuo optimalių parametrų (mažas kameros gylis ir mažas greitis vi) laboratorinės gaudyklės sujungtos nuosekliai. Pirmoji gaudė kietas daleles, antroji absorbavo sieros dioksidą. Daleles surinko 88%, o sieros anhidridą 40 %. Dalelės gana dispersiškos, nes degino tepalų alyvą. Tai įrodė, kad geriau parinkus parametrus, nurodytus tikslus atsiekia. Žiūr.priedą ekometrijos tyrimo rezultatus. Degant naftai kietų dalelių būna nuo 1 mm - 0,01 mm, taigi sulaikė gana dispersiškas daleles nuo 1 ?rn iki 0,1
1. Inercinis, gravitacinis kietų ir skystų dalelių valymo iš dujų būdas, kuris užterštas dujas nukreipia nedideliu kampu su vertikale žemyn į gaudyklės kameros dugną 1-50 m/s greičiu, besiskiriantis tuo, kad šių dujų srautą išskaido į daug plonų dujų pluoštelių ar apvalių srovelių,nukreiptų į dugną^ir kuo smulkesnės dalelės, tuo šis storis galimai mažesnis, ir dujų judėjimo gaudyklės kameroje į viršų greitis (v2) būna nedaug,bet mažesnis už mažiausių dalelių išnešimo greitį u.
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad dujų judėjimo gaudyklės kameroje į viršų greitis V2=0, 05 - 1 m/s, ir plonų dujų pluoštelių ar srovelių mažiausias storis yra 0, 001 - 0, 02 m. ir u- V2 = 0, 2 - 0, 3 m/s.
3. Būdas pagal 1 punktą, besiskiriantis tuo, kad naudoja temperatūros gradientą, t.y.atšaldo gaudyklės kameros dugną, arba paverčia drėgnu valymu ir ant dugno pripila skysčio su P AM.
4. Gaudyklė, turinti bendrą korpusą, valomų dujų įėjimo angą, dalelių gaudymo kamerą, išvalytų dujų surinkimo kamerą ir jų išėjimo angą, besiskirianti tuo, kad įrengta - valomų dujų paskirstymo kamera iš daug kanalų, jų dugnuose įrengta siaurėjantys plyšeliai arba skylutės nukreiptos į dalelių gaudymo kameros dugną ir šie plyšeliai arba skylutės išdėstytos retai, kad jų siauriausių vietų skerspiūvio plotų sumos santykis su gaudyklės skerspiūvio plotu būtų nedidelis.
5. Gaudyklė pagal 4 punktą, besiskirianti tuo, kad valomų dujų įėjimo į gaudymo kamerą plyšelių arba skylučių storis siauriausiose vietose 0,001 - 0,02 m ir šių vietų skerspiūvio plotų sumos su gaudyklės kameros skerspiūvio plotu santykis lygus 1/200 - 1/20.
6. Gaudyklė pagal 4 punktą, besiskirianti tuo, kad valomų dujų paskirstymo kamera yra nevienodo storio, pradžioje ji storesnė, o gale plonesnė ir išvalytų dujų išėjimo kamera atvirkščiai: pradžioje plonesnė, o gale storesnė.
7. Gaudyklė pagal 4 punktą, besiskirianti tuo, kad jos dugno ir horizonto kampas 35-40°.
8. Gaudyklė pagal 4 punktą, besiskirianti tuo, kad valomų dujų paskirstymo kameroje įtaisyti išvalytų dujų išėjimo kanalai arba vamzdeliai.
9. Gaudyklė pagal 4 punktą, besiskirianti tuo, kad dujų įėjimo ir išėjimo angos vienodos formos ir matmenų.
10. Gaudyklė pagal 4 punktą, besiskirianti tuo, kad įėjimo plyšeliai baigiasi kreipiamosiomis 0,05-0,2 m ilgio.
