[LT] Daugiasluoksnės korinės konstrukcijos naudojamos ir kaip konstrukciniai, ir kaip izoliaciniai elementai vidinėms ir išorinėms sienoms, grindims, luboms bei stogo perdenginiams gaminti. Siūlomas techninis sprendimas užtikrina konstrukcijų daugiafunkcionalumą, šilumos kiekio perdavimo optimalumą, garso izoliacijos pagerinimą, išlaikant stiprumą gniuždant, lenkiant ir tempiant. Konstrukcijos pertvaros užpildytos įvairiomis medžiagomis ir yra skirtingo storio, korinis intarpas yra įvairių matmenų, be to, vidinių ir išorinių pertvarų paviršiai gali būti dengiami įvairiomis dangomis. Koriniai intarpai gali būti perstumti ir užpildyti lengvomis izoliacinėmis medžiagomis. Daugiasluoksnių korinių konstrukcijų tarpusavio sujungimai gali būti dviejų, trijų ir vieno užrakto, priklausomai nuo sluoksnių kiekio.
[EN] Sandwich honeycombed structure is used as structural and insulated elements for producing of internal and external wall panels, floor or ceiling panels. The invention is based on the object of providing a structure with optimal heat transmitting and high-quality sound insulation maintaining compressive strength, bending strength and tensile strength. Partitions of the structure are filled with various materials and they have a different thickness. A honeycombed core has various dimensions. The honeycombed cores may be shifted and filled with insulated materials. One or more locks depending on the number of layers may carry out the interconnections.
[0001] Išradimas yra naudojamas kaip konstrukciniai izoliaciniai elementai gaminant plokštes vidinėms ir išorinėms sienoms, grindims, luboms ir stogo perdengimams.
[0002] Artimiausias patentas mūsų siūlomam techniniam sprendimui yra tarptautinėje išradimo paraiškoje WO 98/04401, IPC B31D 3/00, 3/02, paskelbta 1998-02-05 aprašytas sprendinys, kuriame plokštės intarpas gofruojamas tarp krumpliaračių ir suformuotas intarpas turi nedideles akutes, į kurių vidinius paviršius sunku įpurkšti dangas, be to, šias akutes problematiška užpildyti lengvomis termoizoliacinėmis medžiagomis. Intarpų išdėstymas tarp pertvarų neturi efekto. Prie nedidelių intarpo akučių didėja medžiagų sąnaudos.
[0003] Mūsų siūlomos daugiasluoksnės korinės konstrukcijos tikslas - užtikrinti konstrukcijų daugiafunkcionalumą.
[0004] Tikslas pasiekiamas tuo, kad pertvaros padarytos iš įvairių medžiagų ir skirtingų storių, ir korinis intarpas yra įvairaus aukščio ir matmenų, be to, vidiniai ir išoriniai paviršiai padengti įvairiomis dangomis ir korinis intarpas užpildytas garso izoliacinėmis medžiagomis ir perstumtas vienos pertvaros atžvilgiu kitos.

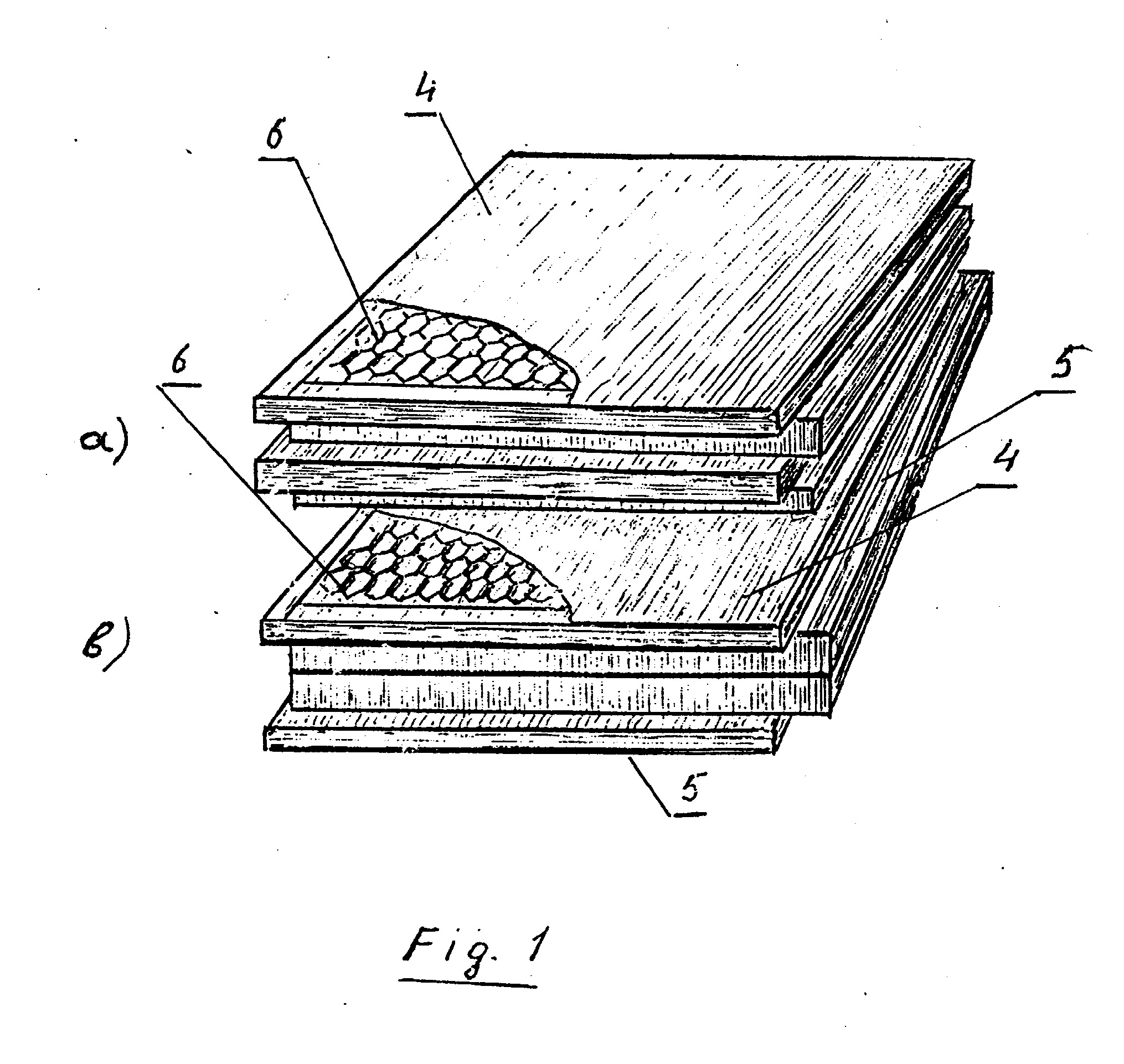

[0005] a) keturių atskirų sluoksnių su dviem sujungimo užraktais;

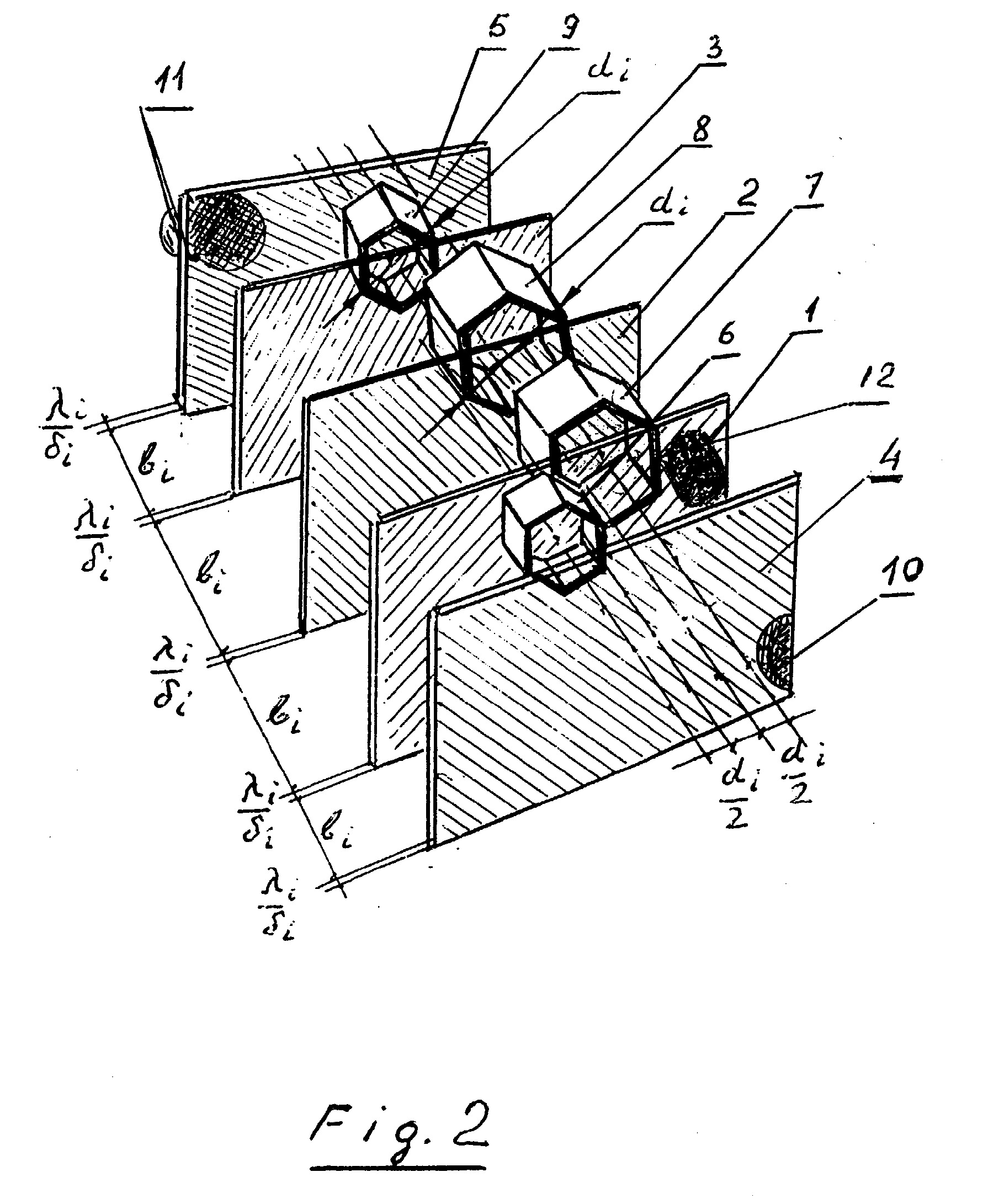

[0006] Daugiasluoksnės korinės konstrukcijos susideda iš įvairių vidinių pertvarų 1, 2, 3 ir išorinių pertvarų 4, 5, tarp kurių įklijuotas korinis intarpas 6, 7, 8, 9 įvairių matmenų ir medžiagų.
[0007] Išorinės ir vidinės pertvaros paviršiai padengti įvairiomis ugniai atspariomis dangomis 10, 11, ir koriniai intarpai padengti garsą izoliuojančiomis medžiagomis 12.
[0008] Pagal technologinį reglamentą daugiasluoksnė korinė konstrukcija suklijuota arba suvirinta iš vidinių 1, 2, 3 ir išorinių pertvarų 4, 5. Ant kiekvienos pertvaros klijuojamas stabilizuotai ištemptas korinis intarpas 6, 7, 8, 9, kurių aukštis h; ir korinių akučių matmenys 6 gali būti įvairūs, be to, ant kiekvienos pertvaros intarpo akutės perstumtos viena kitos atžvilgiu. Tikslu padidinti atsparumą ugniai, konstrukcijų korinis
[0009] z
[0010] intarpas ir pertvaros išpurškiamos ugniai atspariomis dervomis 10, 11. Konstrukcijos garso izoliacijai pagerinti koriniai intarpai užpildomi izoliacinėmis medžiagomis 12.
[0011] Optimalus šilumos srauto kiekis, neįvertinus intarpo užpildo skaičiuojamas pagal formulę:
[0012] kur:
[0013] T,, Tį+ i - absoliuti kūno paviršiaus temperatūra;
[0014] Tų - medžiagos temperatūros laidumo koeficientas;
[0015] ai - sienelių pertvarų storis;
[0016] tį, tį+ i - pertvarų sienelių temperatūra;
[0017] dj, hj - korinio intarpo geometriniai parametrai;
[0018] Tikslu, kad būtų sumažinti konstrukcijų sujungimuose šiluminiai tilteliai, atskiri sluoksniai šonuose turi užraktus. Vidinės ir išorinės pertvaros sujungtos koriniais intarpais ir be izoliacinių savybių turi geras mechanines savybes lenkiant, gniuždant ir tempiant.
1. Daugiasluoksnė korinė konstrukcija, susidedanti iš vidinių ir išorinių pertvarų su koriniu intarpu, besiskirianti tuo, kad pertvaros užpildytos iš įvairių medžiagų (Xi) ir skirtingo storio (a), be to, korinis intarpas turi įvairius aukščius (h;) ir matmenis (dį) kiekviename sluoksnyje, bendras optimalus šilumos kiekis išskaičiuojamas pagal formulę:
2. Konstrukcija pagal 1 punktą, besiskirianti tuo, kad pertvarų ir korinių intarpų išdėstymas yra perstumtas ir varijuojamas.
3. Konstrukcija pagal 1 punktą, besiskirianti tuo, kad vidinių ir išorinių pertvarų paviršiai dengiami įvairiomis dangomis.
4. Konstrukcija pagal 1 punktą, besiskirianti tuo, kad korinis intarpas užpildytas izoliacinėmis medžiagomis.
