[LT] Išradimas priklauso energetikos, telekomunikacijų, elektros tinklų sričiai.@Išradimo tikslas - įžeminimo kokybės, patikimumo, įrenginio ilgaamžiškumo padidinimas ir eksploatacinių sąlygų pagerinimas.Įžeminimo įrenginys sudarytas iš plieninių strypų (1), padengtų vario arba cinko plėvele, kurios storis 0,1 - 0,5 mm. Strypo aukštis 0,5 - 3,0 mm, diametras 5 - 45 mm. Strypų (1) galai sujungiami srieginiu jungimu movomis (2), pagamintomis iš bronzos. Kalant į gruntą strypo (1) įkalimo galvutė (3), pagaminta iš sustiprinto plieno, įsukama į movą (2), o ant apatinio strypo apatinio sriegio užsukamas plieninis antgalis (4). Įžeminimo įrenginio sujungimui su apvaliais (5) arba plokščiais (6) įvadais viršutinis strypas (1) sujungiamas su kryžmine plokščia arba kryžmine profiline, arba vienvaržte jungtimi, įstatant strypą į jungtį ir sutvirtinant varžtais. Jungtis uždengiama betonine dėžute su dangčiu. Įžeminimo įrenginys gali būti sudarytas iš ne daugiau kaip 20 strypų. Įžeminimo strypai įkalami į gruntą iki 25 - 30 m gylio.
[EN] The invention relates to the branch of power, telecommunocations and an electricity supply. The purpose of the present invention is to upgrade an earthing, to increase reliability an earthing, to increase durability of a device, to improve service conditions. The earting protection system comprises steel bars (1) covered with copper or zinc film the thickness of which is about 0,1-0,5 mm. The height of the bar is about 0,5-3,0 mm and the diameter of its is about 5-45 mm. The ends of the bars (1) are connected together with threaded sleeve (2) made from bronze. For hammering in the ground the head (3) of bar made from a reinforced steel is screwed in sleeve (2) and the steel clamp (4) is screwed on the bottom bar. For the connection the earthing device to a round (5) or flat (6) input the upper bar (1) is joined with a crossed flat tie or a crossed and shaped tie or an one-nut tie by standing the bar into the tie and fixing by nuts. The tie is covered with a concrete box with a cover. The earthing device may be comprised not more than 20 bars. The bars are hammered in the ground until the depth of about 25-30 m.
[0001] Išradimas priklauso energetikos, telekomunikacijų, elektros tinklų sričiai, būtent įžeminimo įrengimams ir skirtas įžeminimų montavimui.
[0002] kurio vienas galas sujungtas su įžeminamu objektu, o antras korpuso galas skirtas elektrinio krūvio išsklai-dymui į atmosferą. Pirmo korpuso galo laidumas mažesnis negu antro. Elektrinis krūvis nuo įžeminamojo objekto patenka į antrą korpuso galą ir išsisklaido į atmosferą.
[0003] Žinomas įžeminimo įrenginys, sudarytas iš kabelio, elektrai laidaus lyno, skirto elektrinio krūvio nuvedi-
[0004] mui ir įrengto žemėje, bei laidžios medžiagos, esančios tarp kabelio ir žemėn. Kabelio apsaugojimui nuo mecha-
[0005] ninių pažeidimų, jis gali būti patalpintas į smėlio pa-galvę. (žr. buv. SU patentą Nr.1626465, TPK H 05 F 3/00).
[0006] Žinomų įžeminimo įrengimų trūkumai yra tie, kad jie neužtikrina kokybiško bei patikimo įžeminimo.
[0007] Išradimo tikslas - įžeminimo kokybės, patikimumo, įrenginio ilgaamžiškumo padidinimas ir eksploatacinių
[0008] Išradimo esmė yra ta, kad įžeminimo įrenginys, kurį sudaro elektrai laidžios dalys, sudarytas iš vertikalių plieninių su sriegiais galuose strypų, padengtų 0,1-0,5
[0009] mm storio varine arba cinkuota plėvele ir tarpusavyje sujungtų srieginiu sujungimu bronzinėmis movomis, plie-
[0010] nlnės įkalimo galvutės, įsukamos į movą, kalant strypą į gruntą, ir išsukamos sukalus strypą, be to, ant apatinio strypo apatinio sriegio užsuktas plieninis antgalis, o viršutinis strypas išardomu sujungimu sujungtas su jungtimi įžeminimo įrenginio sujungimui su įvadais, uždeng-ta betonine dėžute su dangčiu.
[0011] Išradimo esmė yra taip pat ta, kad įžeminimo įrengi-nys sudarytas iš ne daugiau kaip 20 strypų, kurių aukštis 0,5-3»0 m, diametras 5-45 mm.
[0012] Išradimo esmė yra taip pat ta, kad įžeminimo įrengi-nio viršutinis strypas sujungtas su kryžmine plokščia arba kryžmine profiline, arba vienvaržte jungtimi.

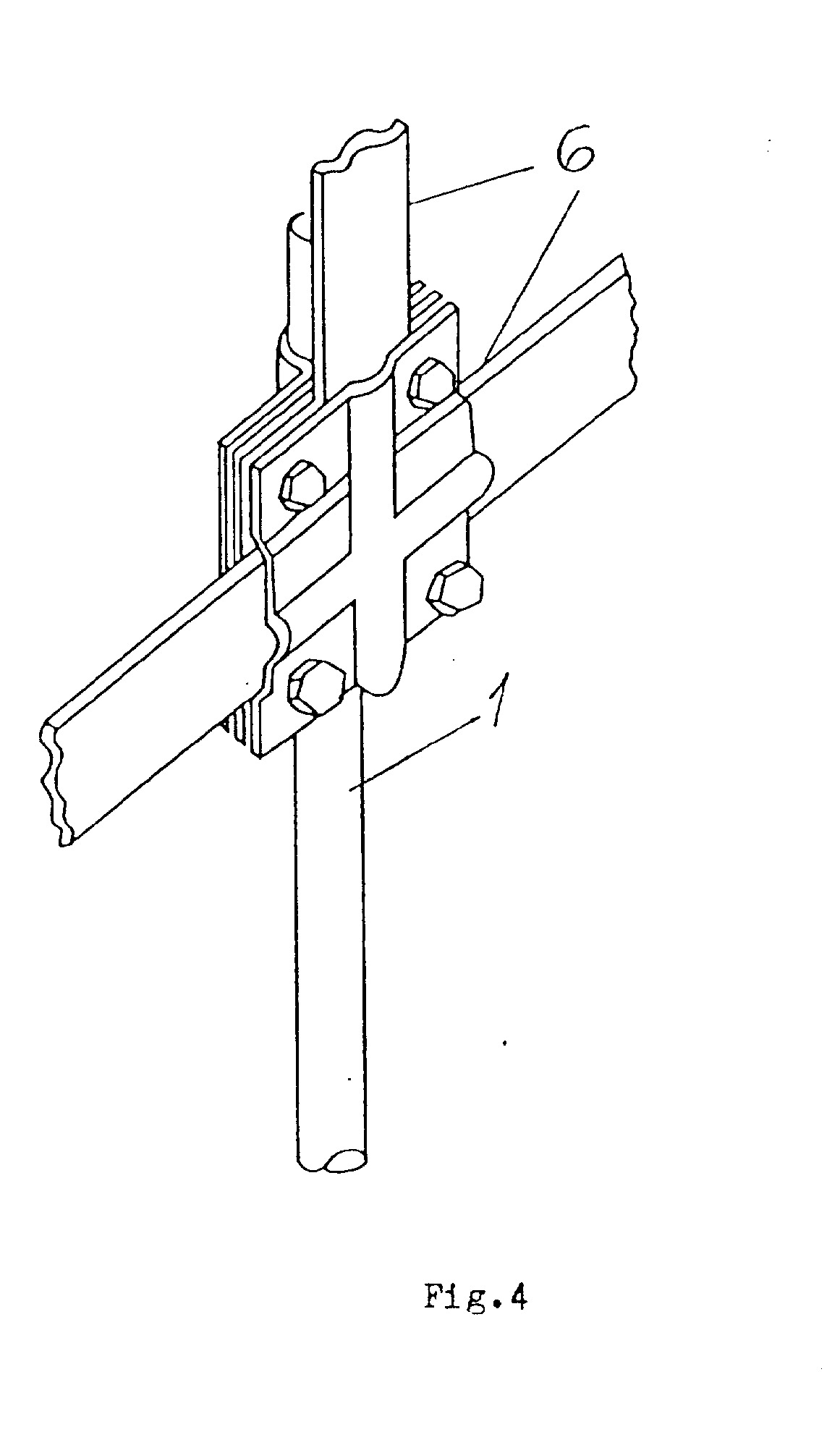

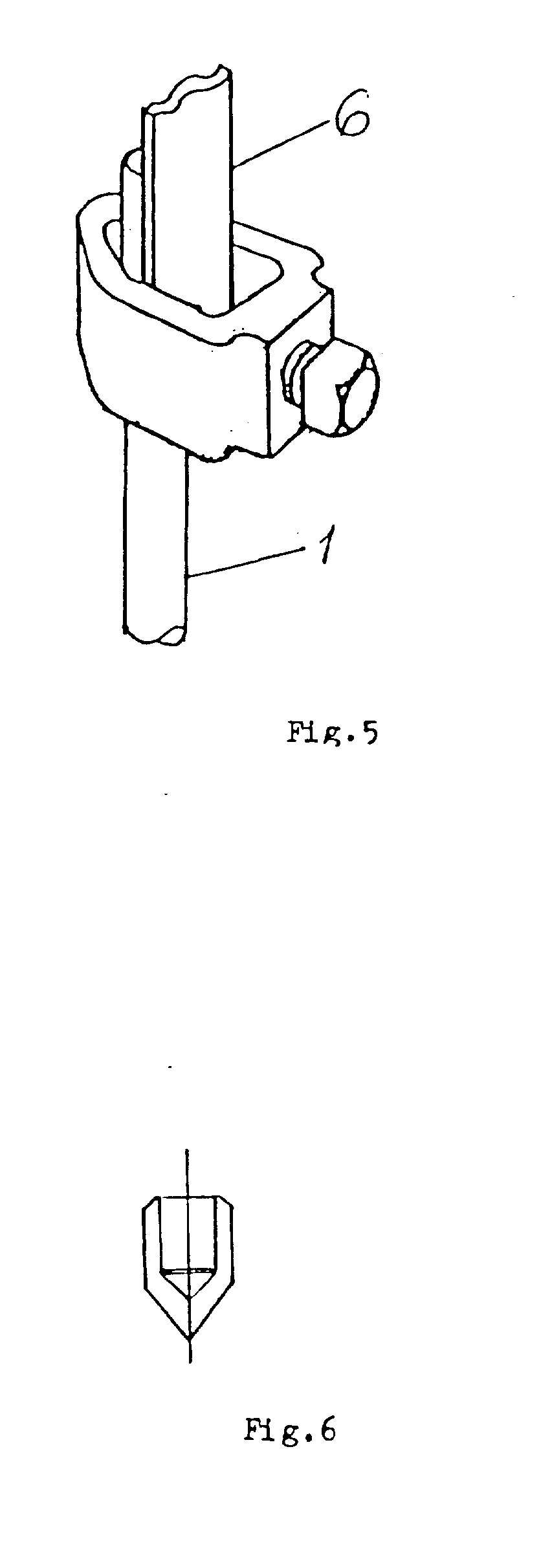

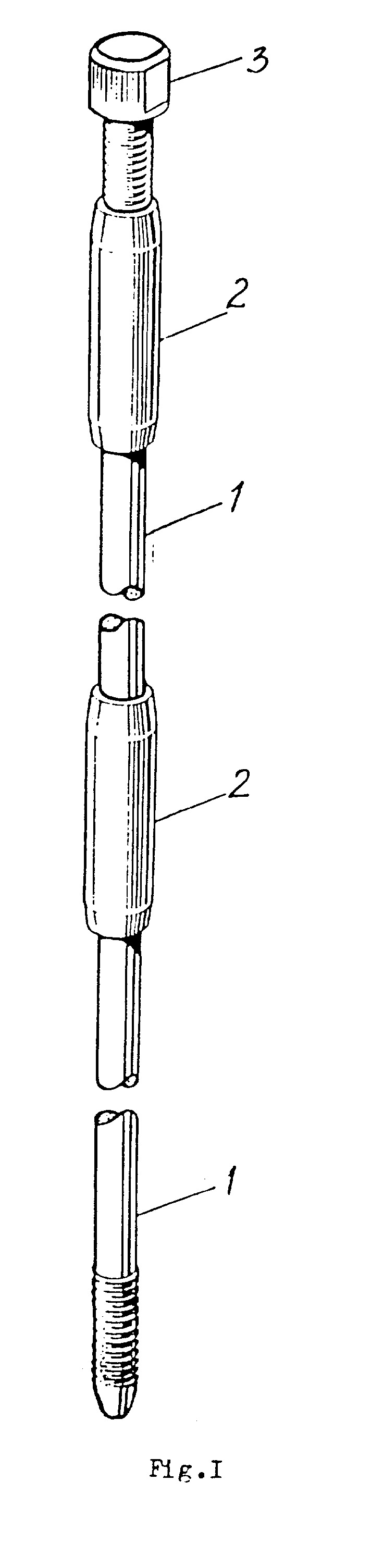

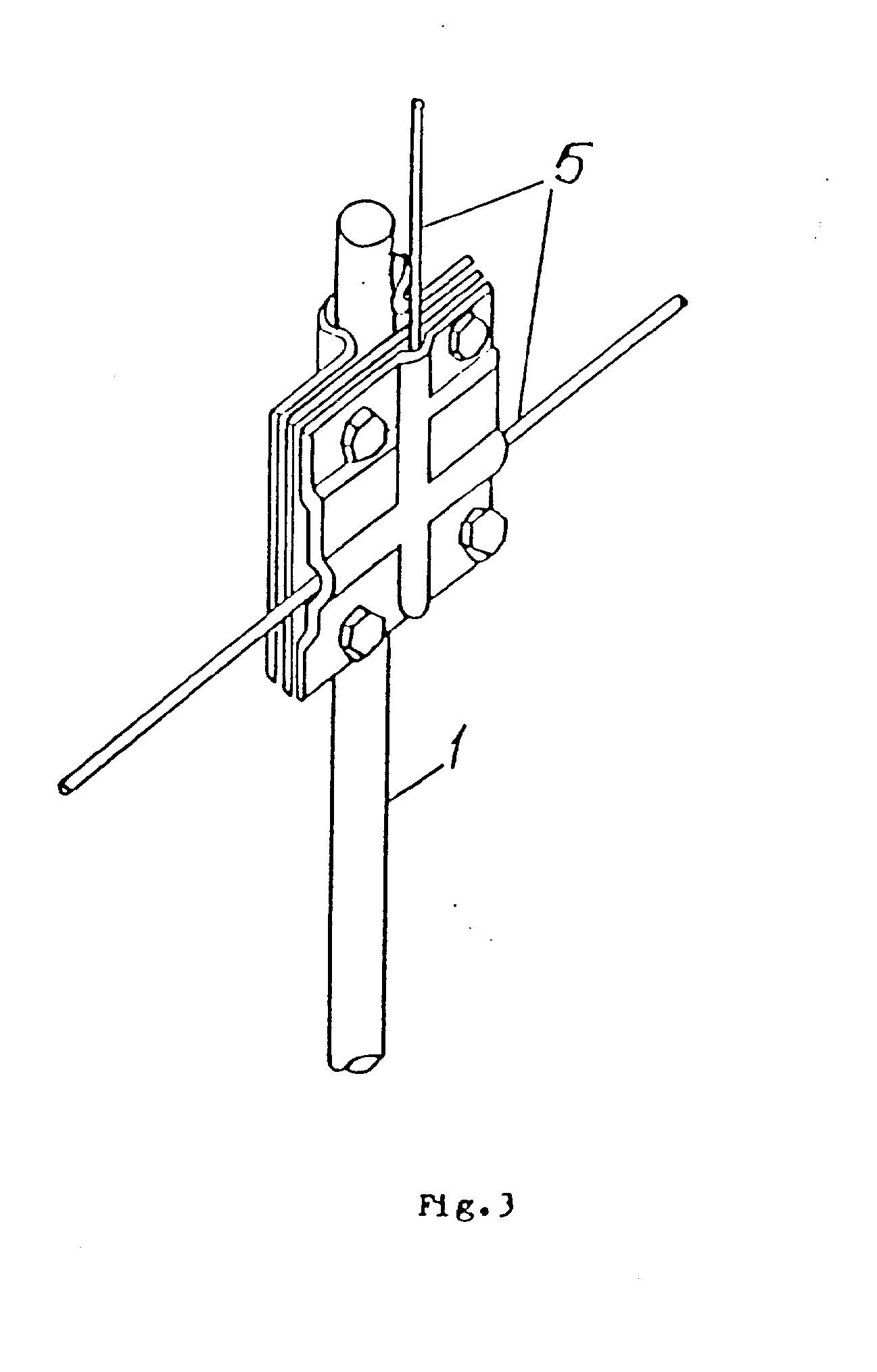

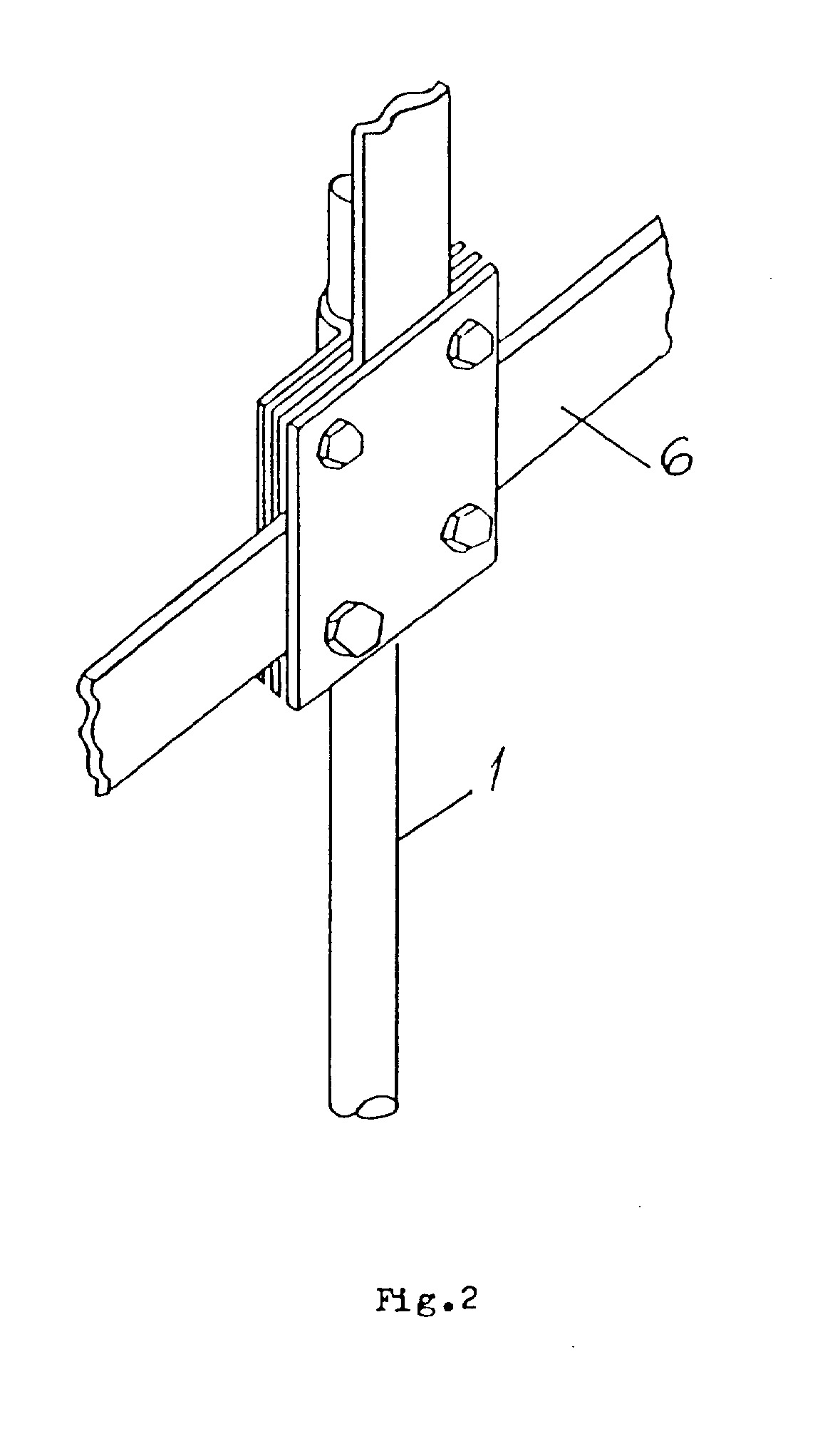

[0013] Fig.I - įžeminimo įrenginio konstrukcija. Fig.2 - kryžminė plokščia jungtis įžeminimo strypo sujungimui su įvadais. Fig.3» 4 - kryžminė profilinė jungtis įžeminimo įrenginio sujungimui su įvadais. Fig.5 - vienvaržtė jungtis įžeminimo įrenginio sujungimui su įvadais. Fig.6 - įžeminimo įrenginio plieninis antgalis.
[0014] Įžeminimo įrenginys sudarytas iš plieninių strypų I, padengtų vario arba cinko plėvele, kurios storis 0,1-0,5 mm. Strypo aukštis 0,5-3»0 m, diametras 5-45 mm. Strypų .1 galuose yra sriegiai, skirti strypų tarpusavio sujungimui srieginiu sujungimu movomis 2. Movos 2 pagamintos iš bronzos, kuri yra atspari korozijai. Movos 2 ilgis ir sriegių ilgis parinkti taip, kad strypai sujungiami movos viduryje. Iš abiejų movos 2 pusių yra išfrezavimai srie-gių paslėpimui ir jų apsaugojimui nuo korozijos. Strypų
[0015] I įkalimui į gruntą elektriniu vibropolaktuku naudojama įkalimo galvutė 3, pagaminta iš sustiprinto plieno. Kalant strypą I į gruntą, įkalimo galvutė 3 įsukama į movą 2. Sukalus strypą I, įkalimo galvutė 3 iš movos 2 išsukama. Strypų I įkalimui į kietą gruntą ir jų lengvesniam praėji-mui per pasitaikančias žemėje kliūtis, ant apatinio strypo apatinio sriegio užsukamas plieninis antgalis 4.
[0016] Įžeminimo įrenginys gali būti sudarytas iš ne daugiau kaip 20 strypų. Sujungiamų tarpusavyje strypų skaičius ir jų gabaritai parenkami priklausomai nuo norimos gauti įžemi-namojo įrengimo (objekto) varžos.
[0017] ar plokščiais 6 (juosta) įvadais naudojamos kryžminė plokš-čia, kryžminė profilinė ir vienvaržtė jungtys. Jungtis su viršutiniu strypu sujungiama išardomu sujungimu, įstatant strypą į jungtį ir sutvirtinant varžtais. Jungtis uždengia-ma betonine dėžute su dangčiu* Tokiu būdu suteikiama galimy-bė kontakto "strypąs-įvadas" patikrinimui ir įžeminimo varžų kontroliniam matavimui.
[0018] į gruntą įkala strypus, tuo pasiekiama mažesnė įžeminimo varža. Trumpus įžeminimo strypus įkala stovint ant žemės, il«-gus stovint ant kopėčių (paaukštinimo). Išilginės jėgos kali-mo metu perduodamos iš strypo į strypą, kadangi strypai su-jungti movos 2 viduryje. Įsukus į movą 2 įkalimo galvutę 3> strypą I sukala į gruntą. Sukalus strypą I į gruntą, įkalimo galvutę 3 išsuka ir kita mova 2 sujungia strypą su kitu strypu I. Po to vėl į movą 2 įsuka įkalimo galvutę 3» sukala strypą I, ir vėl mova 2 jungia strypą su strypu.
[0019] Gero kontakto tarp strypo ir movos užtikrinimui, monta-vimo metu į movą įpila specialios antikorozinės pastos.
[0020] Įžeminimo įrenginys turi eilę privalumų. Jis apsaugo žmonių gyvybes nuo elektros energijos iškrovų dėl koky-biško ir patikimo įžeminimo, kurį užtikrina pareiškiamo įrenginio konstrukcija, kurios dėka pasiekiama labai maža įžeminimo varža, mažesnė už iJT.. Labai mažą įžeminimo varžą galima gauti panaudojant keletą įžeminimo įrengimų, prisilaikant sąlygos - atstumas tarp įžeminimo strypų
[0021] (įrengimų) turi būti ne mažesnis už įžeminimo gylį. Be to, panaudojant didelį įgilinimą , netgi pasiekus gruntinius vandenis, padidinama galimybė viename taške gauti mažą varžą.
[0022] Pasiekti mažą varžą naudojant paprastus trumpus įžemi-nimus labai sunku arba net neįmanoma. . Aukštą įžeminimo kokybę garantuoja strypų sujungimas su mova atitinkamu sriegiu, pagaminta iš bronzos, kuri yra atspari korozijai. Įžeminimo patikimumą užtikrina atsparūs tempimui (600 N/mm p), sukimui, kalimui ir korozijai strypai, pasižymintys dideliu laidumu. Strypai su-lenkti 90° kampu netrūkinėja ir nelūžta.
[0023] Įžeminimo įrenginio ilgaamžiškumas siekia net 30 metų.
1. Įžeminimo įrenginys, kurį sudaro elektrai lai-džios dalys, besiskiriantis tuo, kad jis sudarytas iš vertikalių plieninių su sriegiais galuose strypų, padengtų 0,1-0,5 mm storio varine arba cinkuota plėvele ir tarpusavyje sujungtų srieginiu sujungimu bronzinėmis movomis, plieninės įkalimo galvutės, įsuka-mos į movą, kalant strypą į gruntą, ir išsukamos sukalus strypą, be to, ant apatinio strypo apatinio sriegio užsuktas plieninis antgalis, o viršutinis strypas išar-domu sujungimu sujungtas su jungtimi įžeminimo įrenginio sujungimui su įvadais, uždengta betonine dėžute su dang-čiu.
2. Įžeminimo įrenginys pagal I punktą, besiskiriantis tuo, kad jis sudarytas iš ne daugiau kaip 20 strypų, kurių aukštis 0,5-3»0 m, diametras 5-45 mm.
3. Įžeminimo įrenginys pagal I punktą, besiskiriantis tuo, kad įžeminimo įrertginio viršutinis strypas sujungtas su kryžmine plokščia arba kryžmine profiline, arba vienvaržte jungtimi.
