[LT] Injektorius priklauso medicinos prietaisų technikai ir gali būti naudojamas vaistų ir kitų medžiagų įleidimui į organizmą, tiksliai dozuojant jų kiekį.@Siekiant padidinti vaistų ir kitų medžiagų injekcijos dozės tikslumą ir išplėsti įrenginio funkcines galimybes, injektoriuje, susidedančiame iš pjezoelektrinės pavaros ir cilindrinio švirkšto korpuso (6), kuriame įmontuoti stūmoklis (7) ir adatos laikiklis (8), naujai įvesta padėties keitiklis (9) ir valdymo blokas (10), o pjezoelektrinė pavara - tai su sraigto-veržlės mechanizmu sujungtas pjezoelektrinis cilindras (2), kurio elektrodai padalinti į atskirus sektorius ir prijungti prie valdymo bloko (10), o prie pjezoelektrinio cilindro (2) galo prispaustas rotorius (4), standžiai sujungtas su sraigtu (3), kurio veržlė (5) sujungta su švirkšto stūmokliu (7) ir prijungta prie padėties keitiklio (9), sujungto su valdymo bloku (10).
[EN] The invention relates to medical apparatus and may be used for introducing media or other material into the body by dosing precisely an amount of the media. To increase an accuracy of the dose of the media for injection and to increase the functional possibilities of the device the injector comprising a piezoelectric drive and the cylindrical body of a syringe (6) in which mounted a piston (7) and a holder of a needle (8) has a transducer of position (9) and a control block (10). The piezoelectric drive is taken in the form of the piezoelectric cylinder (2) connected to a mechanism of a screw-nut. The electrodes of the piezoelectric cylinder (2) is divided into separate sectors and connected to the control block (10). A rotor (4) tightly connected to the screw (3) is pressed to the end of the piezoelectric cylinder (2). The nut (5) of the screw is jointed the piston (7) of the syringe and connected to the transducer of position (9) joined the control block (10).
[0001] ir gali "būti naudojamas vaistų ir kitų medžiagų įleidimui į organizmą, tiksliai dozuojant jų kiekį.
[0002] Yra žinomas nepertraukiamo veikimo injektorius,turintis pagrindą, švirkšto tvirtinimo ir fiksavimo mechanizmus , švirkšto stūmoklį, atliekantį linijinį poslinkį ir jėgos mechanizmą ( elektros variklis, sraigto-veržlės mechanizmas),/ žiūr. Vokietijos firmos FRESENIUS AG reklaminis prospektas INJECTOMAT "S"/.
[0003] Sio įrenginio trūkumas tas, kad jis neleidžia pasiekti reikiamo įleidžiamų vaistų dozavimo tikslumo, kadangi jė-gos mechanizme naudojamas elektros variklis, kuris turi didelį inercijos momentą, o tai , ypač pereinamuose reži-muose, sukelia netolygų jo sukimosi dažnį.
[0004] vaistų bei maitinimo medžiagų įleidimui į organizmą, turintis cilindrinį švirkšto korpusą, kurio viduje patalpin-'. tas stūmoklis ir pavara su pjezoelementais./ žiūr. TSRS autorinis liudijimas Nr. 8558^5, A 61 M 5/20, 1981 m./.
[0005] Šio įrenginio trūkumas -tas, kad jis neužtikrina vaistų
[0006] ar kitų medžiagų injekcijos dozės tikslumo, kadangi neturi sistemos , kuri sektų stūmoklio persislinkimą ir kontroliuo-tų jo nadėtį. Tai įgyvendinti trukdo konstrukciniai ir tech-nologiniai sunkumai, susiję su pjezoelementų montavimu švirkšto viduje, o tai neleidžia pasiekti norimą tikslą. Be to šis įrenginys neleidžia t>anaudoti vienkartinius švirkštus, kadangi jėgos pavara jame sumontuota švirkšto viduje.
[0007] Numatomo išradimo tikslas - vaistų ir kitų medicininių medžiagų injekcijos dozės įleidimo tikslumo padidinimas ir funkcinių galimybių išplėtimas.
[0008] Šis tikslas pasiekiamas tuo, kadįinjektorių , susidedan-tį iš pjezoelektrinės pavaros ir cilindrinio švirkšto korpuso, kuriame įmontuoti stūmoklis ir adatos laikiklis gau-jai įvesta -padėties keitiklis ir valdymo "blokas, o pjezo - elektrinė t>avara - tai sraigto-veržlės mechanizmas sujungtas su pjezoelektriniu cilindru, kurio elektrodai -padalinti į atskirus sektorius ir prijungti prie valdymo bloko, o prie pjezoelektrinio cilindro galo prispaustas rotorius, kietai sujungtas su sraigtu, kurio veržlė sujungta su švirkšto stū-mokliu ir prijungta prie padėties keitiklio, sujungto su valdymo bloku.

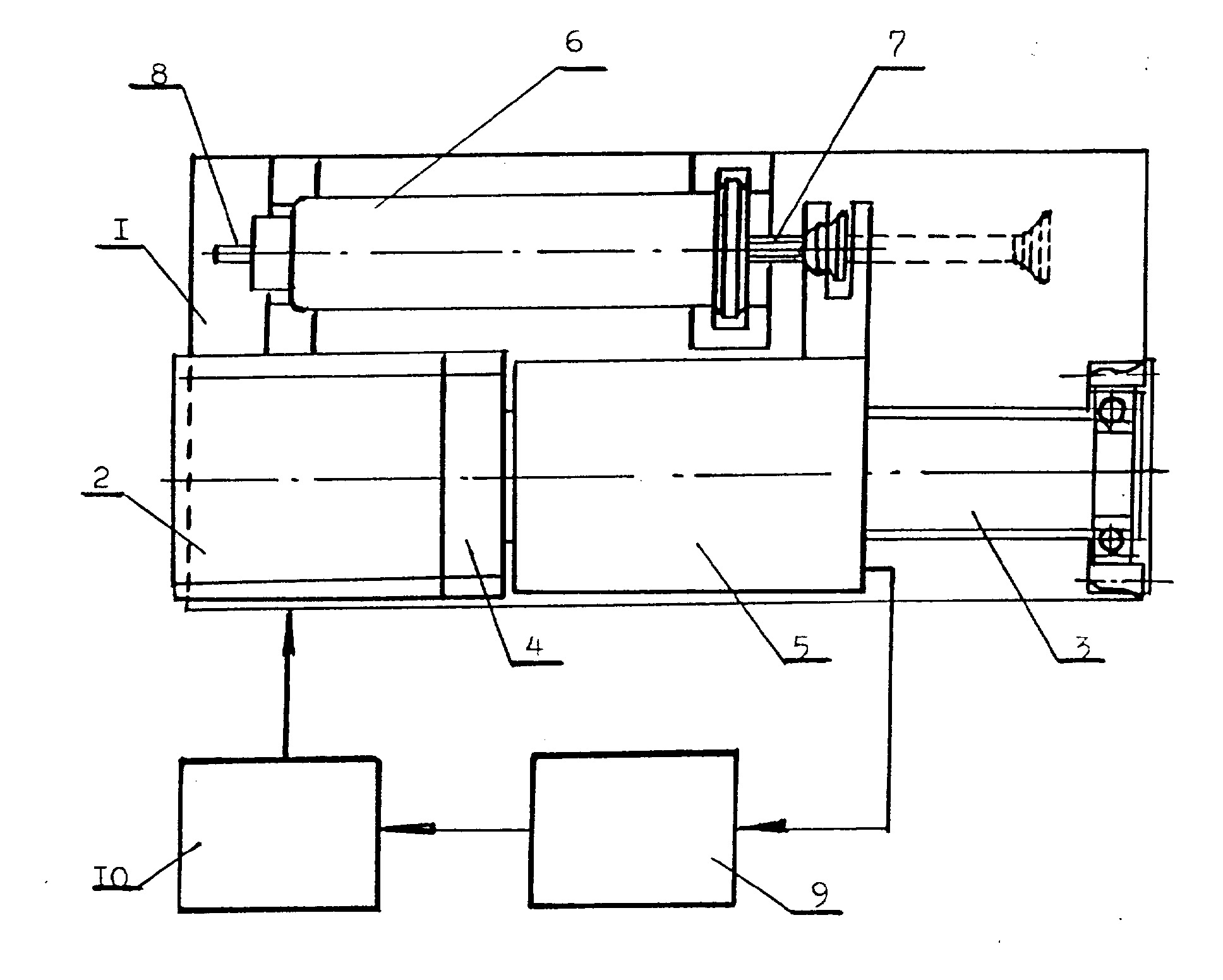

[0009] Drėž. pavaizduota principinė injektoriaus schema.
[0010] Injektorius susideda iš korpuso I, kuriame sumontuota pje-"zoelektrinė -pavara, susidedanti iš pjezoelektrinio cilindro 2, sujungto su sraigto-veržlės mechanizmu, sudaryto iš srai-gto 3, kietai sujungto su rotoriumi ^ ir veržlės 5, o taip nat cilindrinio švirkšto korpusas 6, turintis stūmoklį 7 ir adatos laikiklį 8. Stūmoklis 7 sujungtas su veržle 5 fik - suotai, -priklausomai nuo reikalingo leidžiamos dozės tikslumo ir numatomo injekcijos laiko. Veržlė 5 sujungta su -pa-dėties keitikliu 9 , o sraigtas 5 kietai sujungtas su roto - riumi 4-, -prie kurio prispaustas pjezoelektrinio cilindro 2 galas. Pjezoelektrinio cilindro 2 elektrodai padalinti į atskirus sektorius, kurie prijungti -prie valdymo bloko 10, sujungto su -padėties keitikliu 9.
[0011] Elektrinis signalas iš valdymo bloko 10 patekęs į -pjezoelektrinio cilindro 2 elektrodus , sužadins aukšto dažnio bė-gančios bangos deformacijas, kurios sąlygoja varomosios trinties jėgos susidarymą tarp -pjezoelektrinio cilindro 2 ga-lo ir rotoriaus 4. Varomoji jėga suka rotorių ^.Sraigtas 3, kietai sujungtas su rotoriumi 4- taip pat sukasi ir perstu-mia veržlę 5, kuri savo ruožtu suteikia slenkamąjį judesį stūmokliui 7,
[0012] Trinties jėgos dydis, o tuo pačiu ir rotoriaus 4- sukimosi gieitie keičiamas reguliuojant žadinamus pjezoelektriniame cilindre 2 aukšto dažnio deformacijų parametrus, keičiant elektrinio signalo parametrus.
[0013] Lyginant su prototipu pateikiamas įrenginys turi šiuos privalumus.
[0014] Poros rotoriaus - pjezoelektrinio cilindro galo veikimas, paremtas esančia tarp jų trinties jėga, užtikrina rotoriaus įsibėgėjimo ir ypač stabdymo mažą inertiškumą, kas leidžia pasiekti labai mažą persislinkimo žingsnį ( iki 0,02 mikro-no), o šis parametras nustato įleidžiamų vaistų tūrį.
[0015] Praktiškai pereinamų procesų C laiko atžvilgiu) nebuvimas, esant rotoriaus ^ sukimosi režimui, leidžia padidinti vaistų injekcijos dozės tikslumą.
[0016] Stūmokliui 7 slenkant tuo pačiu metu kai sukasi rotorius 4-, sumažėja stūmoklio 7 trinties jėga į cilindrinio švirkšto korpuso 6 sieneles, o tuo pačiu ir pjezoelektrinės navaros apkrovimas, o tai sumažina persislinkimo minimalaus žingsnio lygį ir atatinkamai pasiekiamas minimalus leidžiamų vaistų tūris.
[0017] Padėties keitiklio9pajungimas prie sraigto-veržlės mecha-nizmo, o taip pat prie valdymo bloko 10 , sudaro sąlygas be-tarpiškai kontroliuoti viso įrenginio darbo stabilumą, o rei-kalui esant automatiškai pakoreguoti valdymo bloko 10 darbą, užtikrinant leidžiamų vaistų dozės kiekį.
[0018] Be to, t> ateiki am am e įrenginyje gali būti naudojami vienkar-tinio naudojimo švirkštai.
Injektorius, susidedantis iš djezoelektrinės pavaros ir cilindrinio Švirkšto kortmso, kuriame Įmontuoti stūmok-lis ir adatos laikiklis, "besiskiriantis tuo, kad X ji naujai įvesta padėties keitiklis ir valdymo "blokas, o pjezoelektrinė pavara - tai su sraigto-veržlės mechanizmu sujungtas pjezoelektrinis cilindras, kurio elektrodai padalinti į atskirus sektorius ir prijungti prie valdymo bloko, o ririe pjezoelektrinio cilindro galo nrispaus-tas rotorius, kietai sujungtas su sraigtu, kurio veržlė sujungta su švirkšto stūmokliu ir nrijungta prie padėties keitiklio, sujurgto su valdymo bloku.
