[LT] Išradimas priklauso matavimo technikos sričiai ir gali būti naudojamas pratekančių dujų bei skysčių kiekio nustatymui. Dujų ir skysčių skaitiklio korpuse yra ne mažiau kaip dvi lanksčios žarnelės, kuriomis teka dujos ar skystis, o ant rotoriaus yra spyruoklinės atramos, ant kiekvienos iš kurių galo yra laisvai besisukantis apie spyruoklinės atramos ašį ir riedantis korpuso vidiniu paviršiumi įvore apgaubtas ritinėlis.
[EN] The invention relates to measurement field and may be used for quantifying amount of gas and fluid. In the body of the gas and fluid meter, there are mounted at least two flexible hoses through which gas or fluid are flowing. Spring-supports are mounted on a rotor. A roller embedded into a sleeve is fixed on the each end of the spring-support. The rollers are running about the axis of the spring-support and rolling on the inner surface of the body.
[0001] Išradimas priklauso matavimo technikos sričiai ir gali buti naudojamas pratekančių dujų bei skysčių kiekio nustatymui.
[0002] Yra žinomas įrenginys, varomas takia terpe, kuri per membranas bei vožtuvus patenka į kameras. Svi sistema veikia kumštelius, kurių trajektorijos kerta viena kitą ir sudaro orbitas. Įrenginio besisukantis elementas yra sujungtas su skaitikliu. Diafragmos perjungiamos tik visiškai užbaigus eigos ciklą. Tokios konstrukcijos skaitiklis yra brangus, jo gamyba ir naudojimas yra sudėtingi (DE patentas 3623667, G 01 F 3/20).
[0003] Artimiausias žinomas techninis sprendimas - silfoninis dujų skaitiklis (EP 185261, G 01 F 3/20, 3/22). Šį skaitiklį sudaro korpusas su dviem, turinčiomis po vieną judantį silfoninį šoną, kameromis ir bendras rotorius (velenas), kuris sujungtas su dviem ekscentrinėmis pavaromis. Viena iš jų sujungta su svirtiniu mechanizmu, valdančiu judančias sieneles, o kita suj• ungta su dviejų šli• aužiklių svirtini• u mechanizmu. Sv is skai• ti«klis yra pakankamai sudėtingos konstrukcijos ir todėl jo gamyba yra brangi.
[0004] Patentuojamas dujų ir skysčių skaitiklis, kurio korpuse yra ne mažiau kaip dvi lanksčios žarnelės, kuriomis teka dujos ar skystis, o ant rotoriaus yra spyruoklinės atramos, ant kiekvienos iš kurių galo yra laisvai besisukantis apie spyruoklinės atramos ašį ir riedantis korpuso vidiniu paviršiumi įvore apgaubtas ritinėlis.

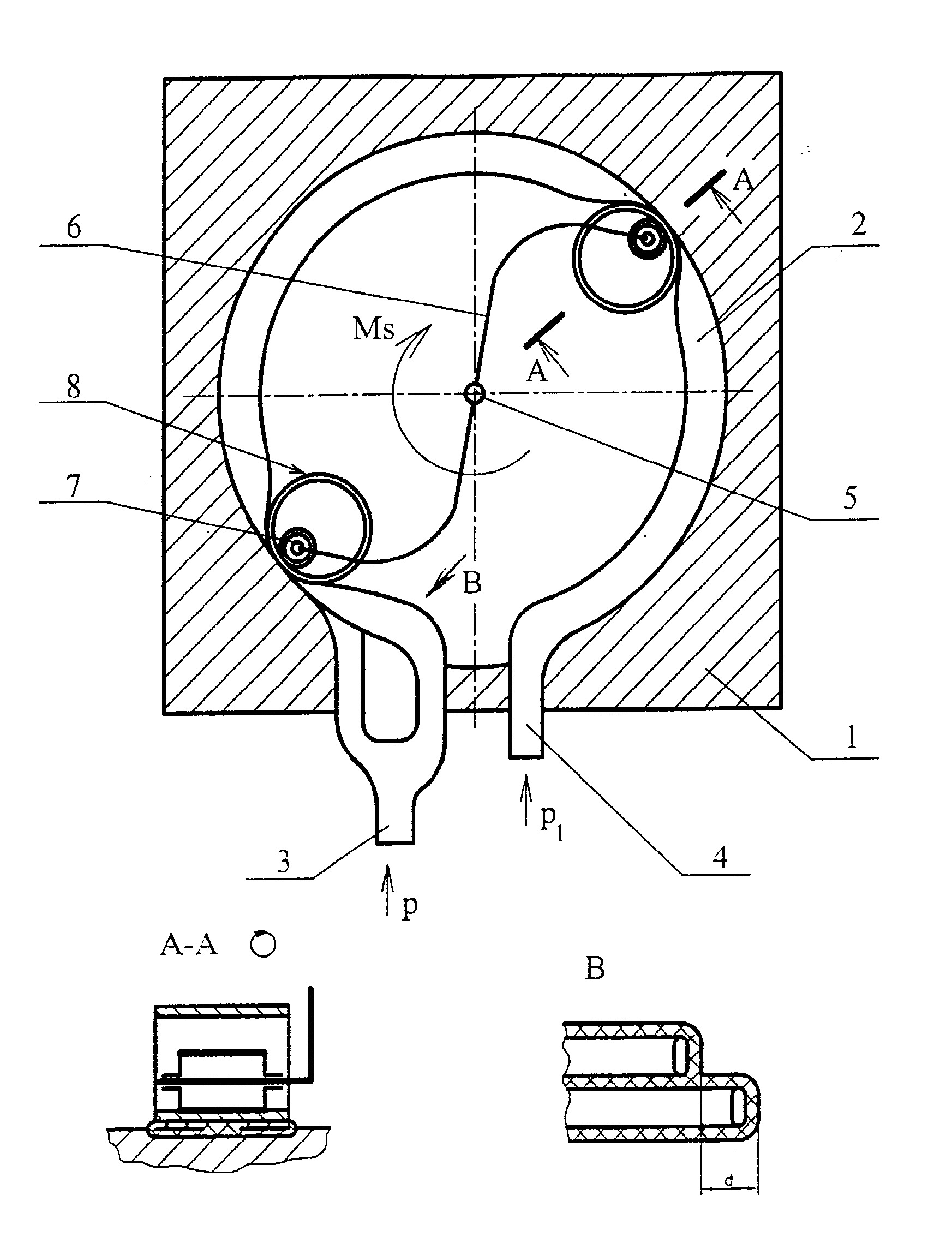

[0005] Dujų ir skysčių skaitiklį, kuris pavaizduotas brėžinyje, sudaro korpusas su dviem takeliais 1, kuriame keturiose angose yra lanksčios žarnelės 2. Angos yra išdėstytos taip, kad viena nuo kitos būtų nutolę per vieną žarnelės diametrą (vaizdas B). Žarnelių galai yra sujungti į bendrus matuojamosios terpės padavimo 3 ir išvedimo 4 antgalius. Ant rotoriaus 5 yra ne mažiau kaip dvi spyruoklinės atramos 6, ant kiekvienos iš kurių galo yra įtvirtintas laisvai besisukantis apie spyruoklinės atramos ašį ir riedantis korpuso vidiniu pavi. rši• umi ri. ti« nėlis 7. Ki• ekvienas ritinėlis yra apgaubtas įvore 8. Svie ritinėliai turi sandariai užspausti žarneles 2. Pjūvyje A-A yra žarnelių užspaudimo vaizdas. Pratekėjusių dujų ar skysčio kiekį matuojantis prietaisas yra ant rotoriaus 5.
[0006] dujos arba skystis per antgalį 3 patenka į žarneles 2, teka ir stumia įvorę 8 su joje esančiu ritinėliu 7, o per spyruoklinę atramą 6 suka rotorių 5. Kartu yra sukama antroji spyruoklinė atrama su ritinėliu, kuris užrieda ant vienos arčiau esančios žarnelės, ją užspaudžia ir todėl prieš ritinėlį esančią matuojamąją terpę stumia.
[0007] Įvorė su ritinėliu analogiškai stumiama ir per gretimą žarnelę. Matuojamąją dujų ar skysčio masę išstumia per išvedimo antgalį 4. Pratekėjusį dujų ar skysčio kiekį parodo prie rotoriaus prijungtas skaitiklis.
[0008] Patentuojamas dujų ir skysčių skaitiklis yra nesudėtingos konstrukcijos, hermetiškas, jo gamyba ir eksploatacija nesudaro sunkumų ir yra paprasta.
Dujų ir skysčių skaitiklis, turintis korpusą ir rotorių, besiskiriantis tuo, kad korpuse yra ne mažiau kaip dvi lanksčios žarnelės, kuriomis teka dujos ar skystis, o ant rotoriaus yra spyruoklinės atramos, ant kiekvienos iš kurių galo yra laisvai besisukantis apie spyruoklinės atramos ašį ir riedantis korpuso vidiniu paviršiumi įvore apgaubtas ritinėlis.
