[LT] Teleskopinis stiebas yra sudarytas iš apatinės nejudančios ir jos viduje esančių judančių sekcijų. Tarp gretimų stiebo sekcijų yra linijinis silfonas, kurį sudaro išverstos rankovės formos žarna.
[EN] The invention relates to antenna towers. The telescopic pole comprises of a lower immobile section and a moving section inside of said lower section. A linear bellows which comprises a pipe made in a form of a turned sleeve.
[0001] Išradimas priklauso radijo technikos sričiai ir gali buti naudojamas antenų bei kitos įrangos iškėlimui.
[0002] Yra žinomas teleskopinis stiebas, kurį sudaro sekcijos su ritinėliais ir rankinė gervė (SU 930442, 1982 m, H 01 Q 1/10). Šio stiebo trūkumas - sudėtinga lynų- ritinėlių konstrukcija.
[0003] Artimiausias žinomas techninis sprendimas - pneumatinis arba hidraulinis teleskopinis stiebas, kurį sudaro apatinėje nejudančioje sekcijoje įmontuotos judančios viena į kitą įsistumiančios sekcijos. Pirmąją judančią sekciją kelia pneumatinė arba hidraulinė sistema, o kitas sekcijas išstumia lynų mechanizmas (SU 350090, 1972 m, H 01 Q 1/00). Tokio teleskopinio stiebo konstrukcijos trūkumas - sudėtinga sekcijų kėlimo sistema.
[0004] Patentuojamas teleskopinis stiebas, kuriame tarp jo sekcijų yra linijiniai silfonai, kuriuos sudaro išverstos rankovės formos žarna.

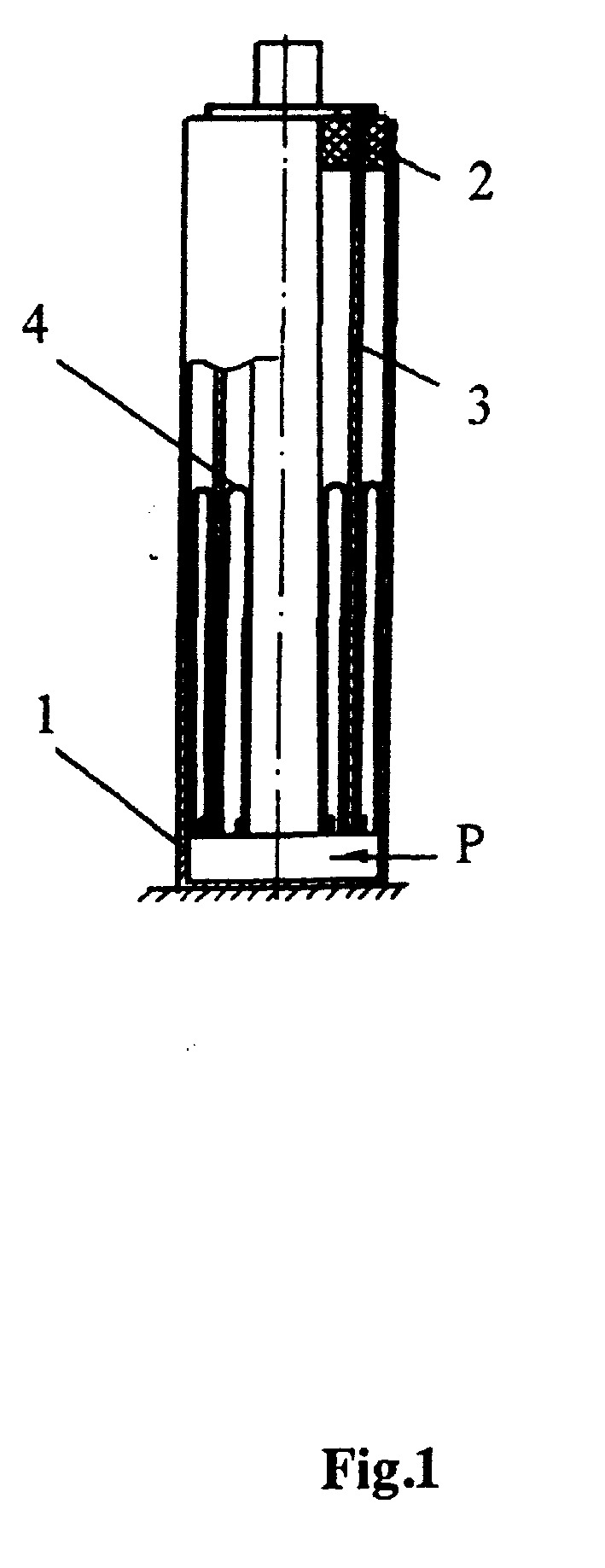

[0005] Patentuojamas teleskopinis stiebas (1 fig.) turi apatinę nejudančią sekciją 1, kreipiančiąjąįvorę 2 sujoję įmontuotajudančiąja sekcija 3. Ant nejudančios sekcijos apatinio galo yra linijinis silfonas 4, kurio vienas galas yra pritvirtintas prie apatinės nejudančios sekcijos, o kitas prie jos viduje esančios judančiosios sekcijos taip, kad susidarytų išverstos rankovės vaizdas. Į kiekvienos judančios sekcijos vidų analogiškai gali būti įmontuota kita sekcija. Gretimos sekcijos yra sujungtos silfonu, kurį sudaro išverstos rankovės formos žarna.

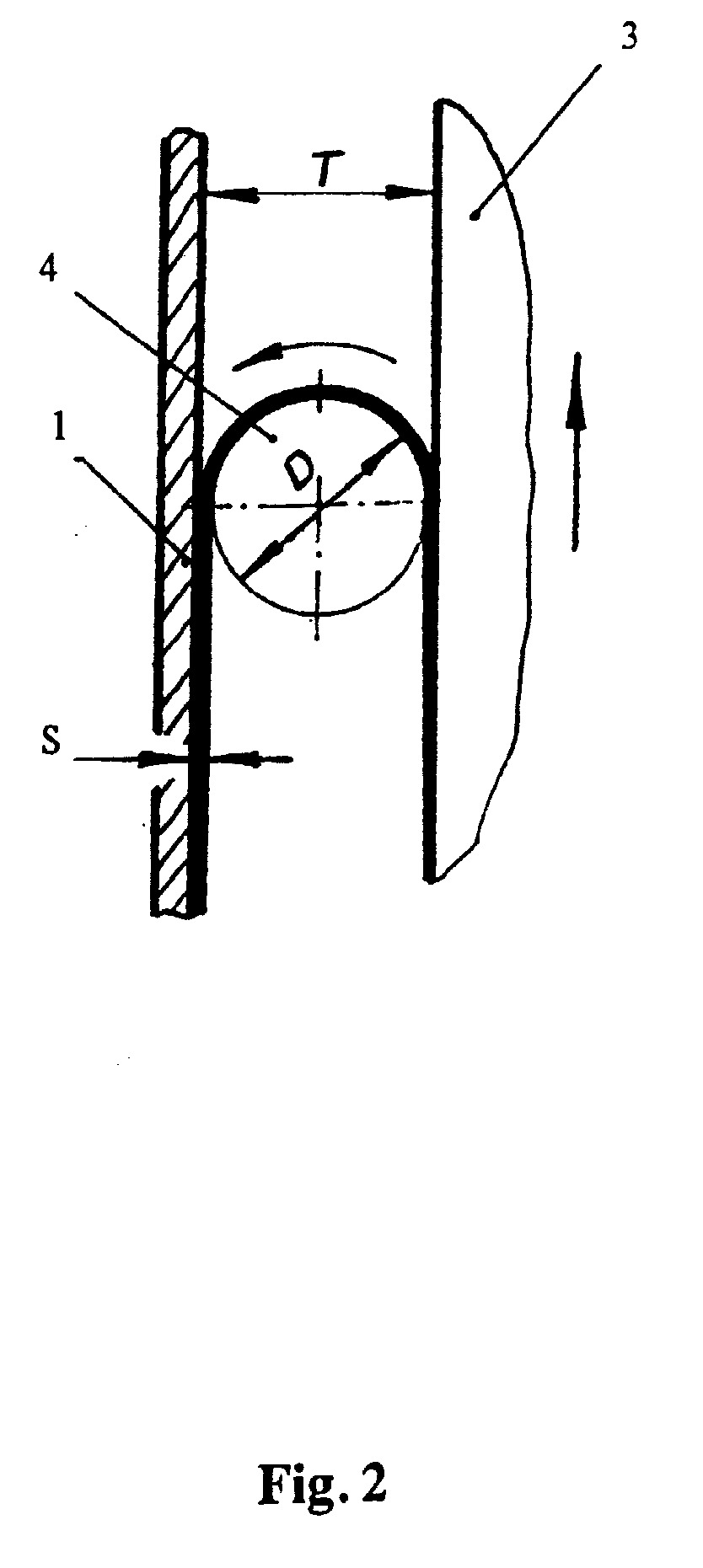

[0006] Iš suspausto oro įrenginio ar šaltinio į apatinės nejudančios sekcijos 1 vidų (1 fig.) paduoda suspaustą orą, kuris prispaudžia silfoną 4 prie nejudančios sekcijos 1 vidinio ir judančios sekcijos 3 išorinio paviršių. Judančią sekciją oras išstumia proporcinga sekcijos galo plotui jėga. Tuo pat metu nuo judančios sekcijos 3 išorinio paviršiaus (2 fig.) prie jo prispausto silfono 4 dalis suspaustam orui formuojant menamą žiedinį ritinėlį D nurieda ant nejudančios apatinės sekcijos 1 vidinio paviršiaus. Analogiškai stumiamos ir kitos viduje kiekvienos sekcijos esančios stiebo sekcijos. Išleidus iš sistemos orą stiebo sekcijos į pradinę padėtį sustumiamos svorio jėga.
[0007] Patentuojama teleskopinio stiebo konstrukcija yra nesudėtinga ir pigi.
Teleskopinis stiebas, turintis apatinę nejudančią ir jos viduje esančias judančias sekcijas, besiskiriantis tuo, kad tarp gretimų stiebo sekcijų yra linijinis silfonas, kurį sudaro išverstos rankovės formos žarna.
