[LT] Odų slankumo nustatymo būdas tolygiai tempiant bandinį pneumatiniu sferiniu dviašiu įtaisu odos tampriųjų deformacijų ribose iki santykinio išsitempimo nuo 0,5 iki 3,0 procento. Odų slankumą įvertina pagal slėgį, kurio poveikyje tiriama oda pasiekia tam tikrą apskaičiuotą išsitempimą.
[EN] A method for mensuration of leather mobility is characterized in gradually extension by pneumatic spheral two - axis device in resilience range of leather to relative stretching from 0,5 to 3,0 percent. A leather mobility is rated at pressure, which brings influence on leather.
[0001] Išradimas priklauso odų pramonei ir yra skirtas odos slankumo įvertinimui.
[0002] Yra žinomas odų mechaninių savybių nustatymo būdas, kuriame iš odos iškirptas bandinys įtvirtinamas tarp tempimo mašinos gnybtų ir tempiamas viena kryptimi iki bandinio trūkimo. Bandymų rezultatai apskaičiuojami iš trūkimo diagramų. (rOCT 938.11-69 KOKA. MeTOfl HcnbiTaHHa Ha pacTJDKeHHe). Svis metodas nėra tikslus, nes odos bandinys tempiamas tik viena kryptimi ir jo deformacija nėra tolygi.
[0003] Artimiausias žinomas techninis sprendimas - odos mechaninių savybių įvertinimo būdas, pagrįstas tūriniu ^dviašiu tempimu (A. H. 3 bi6 hh "^ ByKOCHoe pacTH) KeHHe MaTepnajiOB ^ jim Bepxa oSyBH", MocKBa, 1974, 22-23 psl. 3 lentelė 8 pozicija). Bandinys deformuojamas tolygiai visomis kryptimis. Šis būdas yra tikslesnis, bet bandymas trunka ilgai. Kadangi tam tikro dydžio bandiniai turi būti iškerpami, todėl yra sugadinama brangi žaliava.
[0004] Patentuojamas odų slankumo nustatymo būdas, kai bandinį tolygiai tempia pneumatiniu sferiniu dviašiu įtaisu odos tampriųjų deformacijų ribose iki santykinio išsitempimo nuo 0,5 iki 3,0 %. Slankumą apskaičiuoja įvertinus slėgį, kurio poveikyje buvo pasiektas apskaičiuotas išsitempimas.

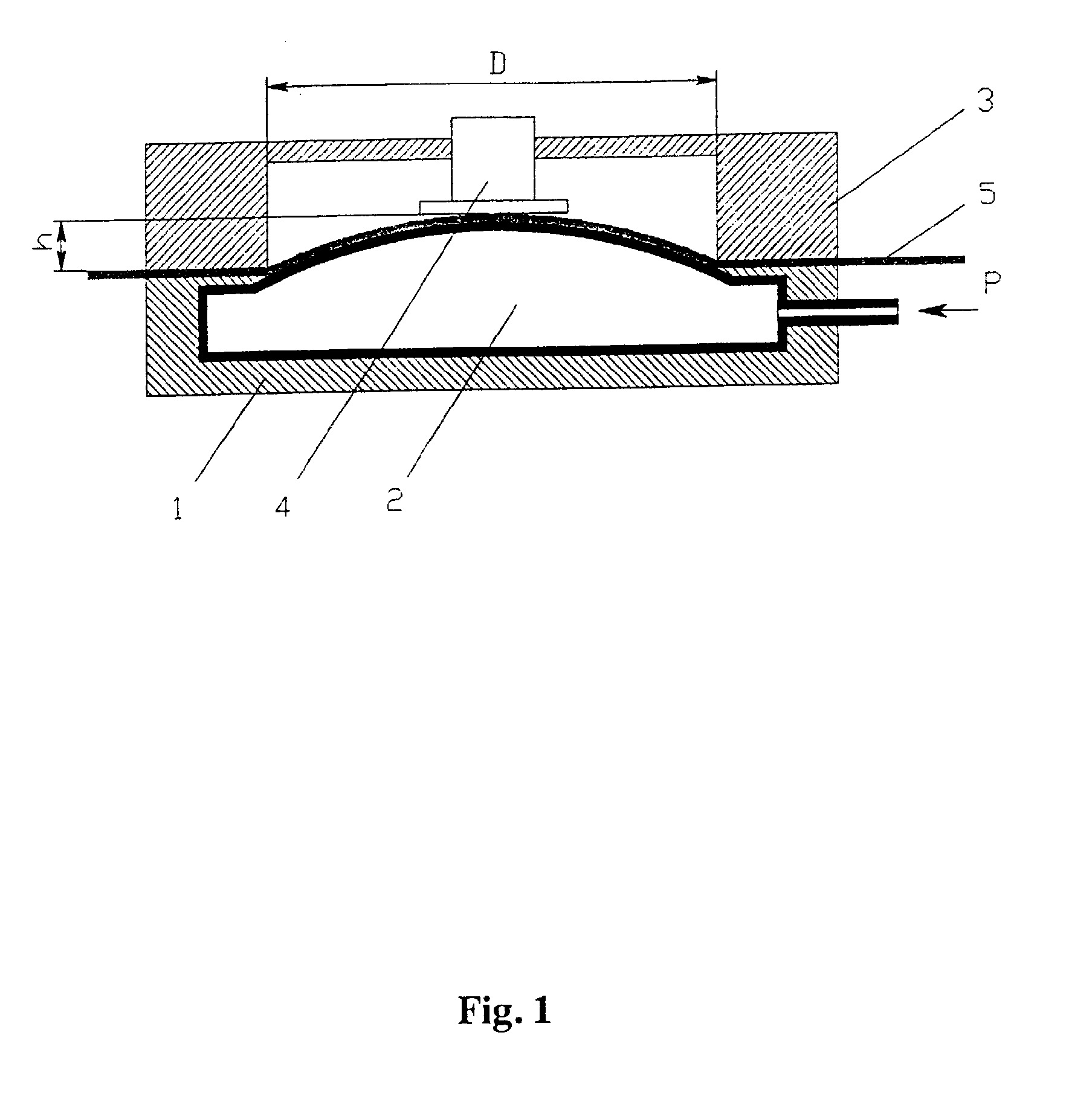

[0005] Odos slankumą nustato taip. Odos bandinį analizuoja pneumatiniu įtaisu odų mechaninėms savybėms tirti, kurį sudaro korpusas 1, pneumatinė kamera 2, spaudiklis 3 ir poslinkio fiksatorius 4 (1 fig.). Tiriamą odą 5 patiesia ant įtaiso korpuso 1 su pneumatine kamera 2 ir iš viršaus prispaudžia spaudikliu 3. Pneumatinėje kameroje pradeda didinti slėgį, todėl šio slėgio jėga tiriamąją odą išgaubia. Slėgį didinant išgaubimas didėja. Slėgį didina tol, kol viršutinis išsigaubimo taškas paliečia poslinkio fiksatorių 4. Sąlyčio momentu fiksuoja maksimalią slėgio reikšmę pneumatinėje kameroje. Odos slankumą apskaičiuoja taip:
[0006] Pagal užfiksuotą slėgio reikšmę pneumatinėje kameroje ir įtaiso parametrus apskaičiuoja vidutinius įtempius tiriamoje odoje:
[0007] F - išgaubto kupolo vidinio paviršiaus plotas (m );
[0008] P - užfiksuotas slėgis pneumatinėje kameroje (MPa);
[0009] L - išgaubto kupolo pagrindo apskritimo ilgis (m);
[0010] Įvertinus gautą įtempiu reikšmę apskaičiuoja tiriamos odos santykinį slankumą, kai standartiniai įtempiai a i=l MPa :
[0011]
[0012] o i — standartiniai įtempiai;
[0013] 2,6 - santykinis slankumas (%), kuriam esant apskaičiuoti įtempiai cr.

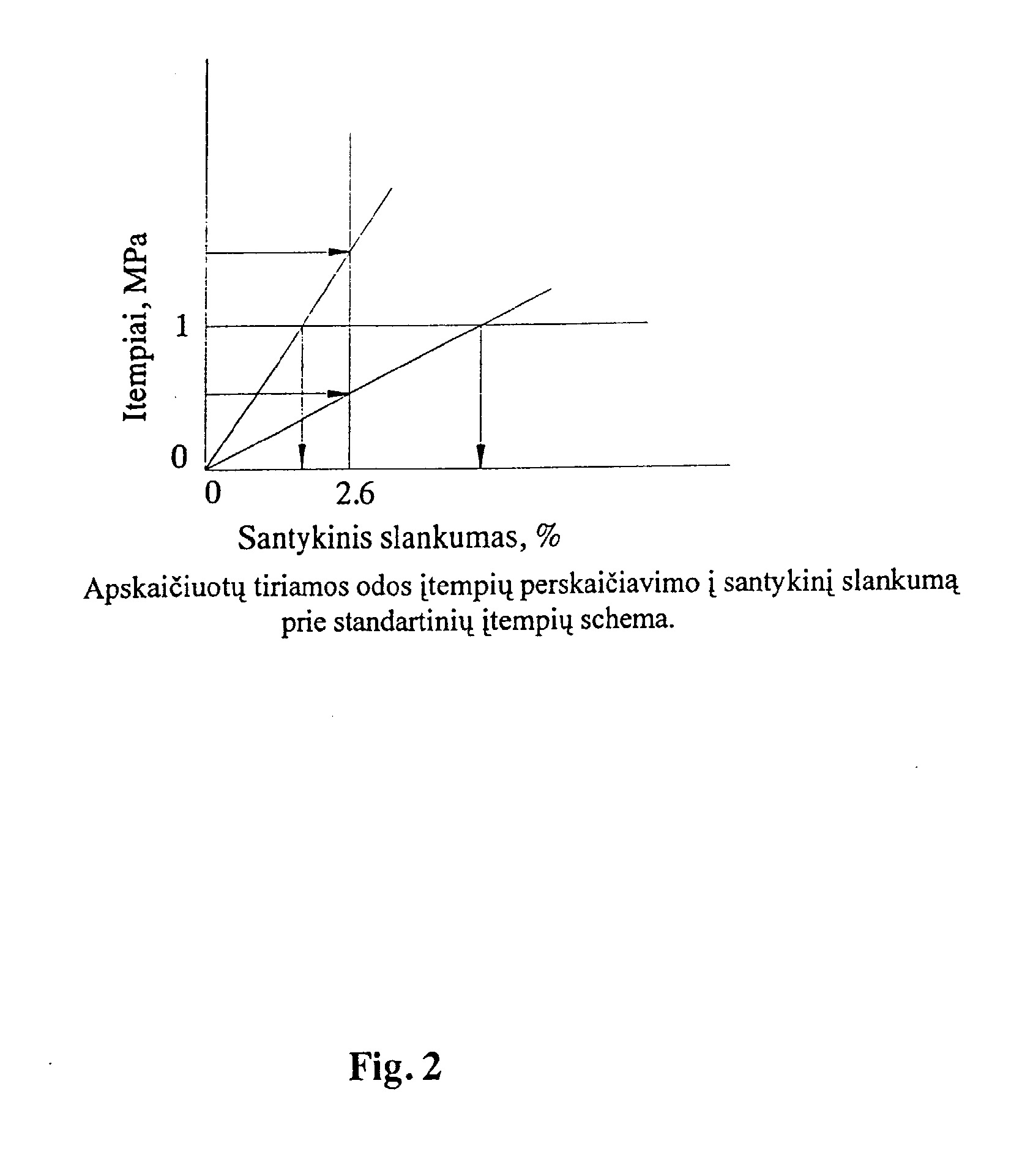

[0014] Ima pagamintą iš 1,2 - 1,6 mm storio chrominio rauginimo karvių odos avalynės viršaus detalę, ją patiesia ant įtaiso korpuso 1 su pneumatine kamera 2 ir iš viršaus prispaudžia spaudikliu 3. Pneumatinėje kameroje pradeda didinti slėgį, todėl šio slėgio jėga tiriamąją odą išgaubia. Slėgį lėtai didinant išgaubimas didėja. Slėgį didina tol, kol viršutinis išsigaubimo taškas paliečia poslinkio fiksatorių 4. Sąlyčio momentu fiksuoja maksimalią slėgio reikšmę pneumatinėje kameroje. Korpuso skylės, pro kurią pneumatinėje kameroje susidaręs slėgis išgaubia tiriamą odą, diametrą D ir išgaubimo aukštį h parenka taip, kad santykinis odos išsitempimas būtų 2,6 %, t. y., kad oda būtų tempiama tampriųjų (proporcingųjų) deformacijų ribose. Pagal užfiksuotą slėgio pneumatinėje kameroje reikšmę ir įtaiso parametrus apskaičiuoja vidutinius įtempius tiriamoje odoje, kuriuos į santykinį slankumą prie standartinių įtempiu perskaičiuoja pagal pateikiamą schemą (2 fig.).
[0015] Panaudojant gautą įtempiu reikšmę apskaičiuoja tiriamos odos santykinį slankumą esant standartiniams įtempiams (Jx=\ MPa :
[0016] Patentuojamu būdu odos slankumą galima išmatuoti greitai, tiksliai, neiškerpant bandinių pavyzdžių ir taip neprarandant brangios žaliavos.
Odų slankumo nustatymo būdas, besiskiriantis tuo, kad bandinį tolygiai tempia pneumatiniu sferiniu dviašiu įtaisu odos tampriųjų deformacijų ribose iki santykinio išsitempimo nuo 0,5 iki 3,0 %, o slankumą apskaičiuoja įvertinus slėgį, kurio poveikyje buvo pasiektas apskaičiuotas išsitempimas.
