[LT] Įrenginys cheminiam odų apdorojimui yra sudarytas iš perforuota plokšte uždengtos vakuuminės kameros ir odos kontūro formavimo įtaiso. Kontūro formavimo įtaisas - tai uždaro kontūro lanksčios žarnos pavidalo pneumatinė kamera, kuri yra įspausta tarp vakuuminės kameros dugno ir perforuotos plokštės. Prie pneumatinės kameros yra prijungti traukimo mechanizmai, kurie yra kontūro formavimo įtaiso dalis, įgalinanti keisti pneumatinės kameros kontūro liniją pagal apdorojamos odos uždengtą vakuuminės kameros perforuotos plokštės išorinio paviršiaus ploto dalį.
[EN] The invention relates to the leather industry. A device for chemical treatment of leather comprises a vacuum chamber covered by a perforated plate and an unit for forming a leather outline. The unit for forming the leather outline consists of a pneumatic chamber in a form of a flexible hose, which is arranged between the bottom of the vacuum chamber and the perforated plate. To the pneumatic chamber there are connected drawing mechanisms, which constitutes a part of the unit for forming the leather outline. This part of the unit enables to change the outline according to an area part of the perforated plate outside surface of the vacuum chamber covered by the treatable leather.
[0001] Išradimas priklauso odų pramonės sričiai ir skirtas odų apdorojimui skysčiais.
[0002] Yra žinomas aparatas odų ir kailių apdorojimui skysčiais, kurį sudaro cilindrinis korpusas su rėmais, kurie apdorojamos odos įtvirtinimui turi banguotas plokštes ir kitas papildomas detales. Tokio įrenginio konstrukcija yra labai sudėtinga, todėl jis nėra ekonomiškas (SU 1677063, C 14 C 15/00, 1991 05 23, OB nr. 34).
[0003] Artimiausias žinomas techninis sprendimas - įrenginys odų pusgaminių apdorojimui skysčiais (SU 1407955, C 14 C 15/00,1988 07 07, OB nr. 25). Tai įrenginys, kurio darbinė kamera yra iš dviejų viena virš kitos esančių dalių, tarp kurių yra kelios tarpinės ir plokštės su skylėmis tirpalo padavimui. Tokios konstrukcijos įrenginio trūkumas yra tai, kad kiekvienam skirtingos formos ar dydžio apdorojamos odos ruošiniui sandarinti pagal ruošinio perimetrą reikalinga to ruošinio perimetrą atitinkanti plokštė su ruošinio kontūrą atitinkančia skyle.
[0004] Patentuojamas įrenginys cheminiam odų apdorojimui, kuriame kontūro formavimo įtaisas yra įspausta tarp vakuuminės kameros dugno ir perforuotos plokštės lanksčios uždaro kontūro žarnos pavidalo pneumatinė kamera su prie jos prijungtais traukimo mechanizmais, kurie yra kontūro formavimo įtaiso dalis, įgalinanti keisti pneumatinės kameros kontūro liniją pagal apdorojamos odos uždengtą vakuumunės kameros perforuotos plokštės išorinio paviršiaus ploto dalį.

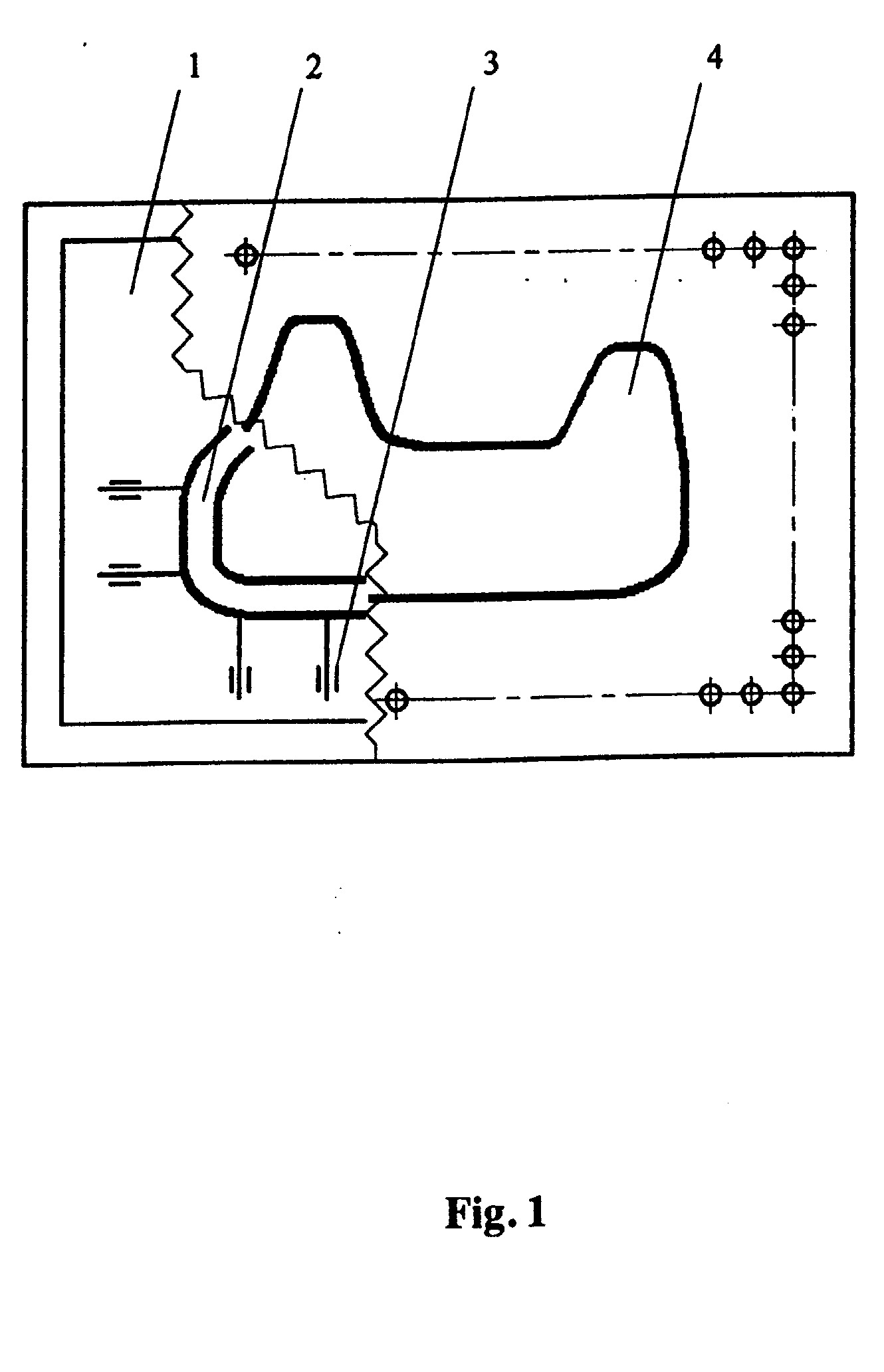

[0005] Fig. 1 -įrenginio vaizdas iš viršaus;
[0006] Įrenginyje cheminiam odų apdorojimui (1 fig.) yra perforuota plokšte uždengta vakuuminė kamera 1. Kameros viduje yra kontūro formavimo įtaisas, kurį sudaro tarp vakuuminės kameros dugno ir perforuotos plokštės įspausta uždaro kontūro lanksčios žarnos pavidalo pneumatinė kamera 2 ir prie jos prijungti traukimo mechanizmai 3.

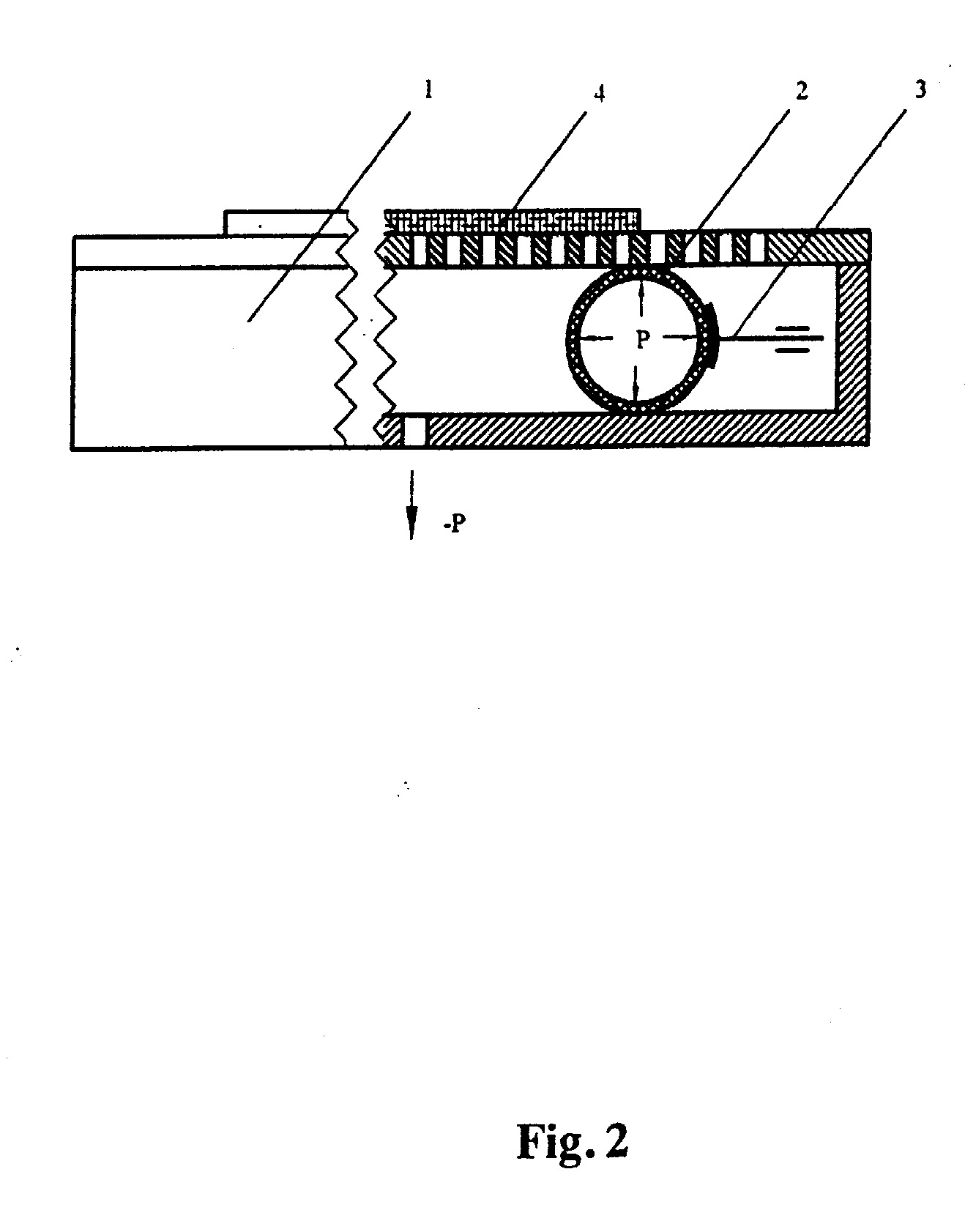

[0007] Ant vakuuminės kameros 1 perforuotos plokštės vidurio pakloja apdorojamą odą 4. Į uždaro kontūro lanksčios žarnos pavidalo pneumatinę kamerą 2 paduoda 0,5 kPa slėgio suspaustą orą. Traukimo mechanizmais 3 kamerą 2 traukia į kraštus tiek, kad jos perimetras kiek labiau įmanoma būtų artimesnis apdorojamos odos perimetrui. Tuomet pneumatinėje kameroje padidina suspausto oro slėgį iki 2 kPa, kuris šią kamerą išplečia ir įspaudžia tarp perforuotos plokštės ir vakuuminės kameros dugno. Taip susidaro riboto dydžio erdvė (kamera). Įrenginiui veikiant iš šios erdvės oras pastoviai išsiurbiamas. Dėl suformuotoje riboto dydžio erdvėje sumažėjusio slėgio ir išorinio atmosferinio slėgio skirtumų atsiranda mažesnio slėgio kryptimi veikianti spaudimo jėga, todėl apdorojama oda prie kameros išorinio paviršiaus prispaudžiama tolygiai ir prasideda prasiurbimas (2 fig.). Ant prisispaudusios odos išorinio paviršiaus užtepa, užlieja, užpurškia ar įšvirkščia odos apdorojimui parinktų cheminių medžiagų tirpalų apskaičiuotą kiekį, kurie skverbiasi gilyn į odą. Procesą tęsia tol, kol visi tirpalai įsiskverbia į odą.
[0008] Naudojant patentuojamos konstrukcijos įrenginį odų apdorojimo cheminėmis medžiagomis laikas, palyginus su odų apdorojimu sukamuose būgnuose, sutrumpėja 10-15 kartų. Pavyzdžiui, odų rauginimo chromo druskomis būgnuose pagal tipines metodikas trukmė yra 4-6 vai., o naudojant patentuojamą įrenginį rauginimo procesas užtrunka 15-25 min.
Įrenginys cheminiam odų apdorojimui, turintis uždengtą perforuota plokšte vakuuminę kamerą ir kontūro formavimo įtaisą, besiskiriantis tuo, kad kontūro formavimo įtaisas yra įspausta tarp vakuuminės kameros dugno ir perforuotos plokštės lanksčios uždaro kontūro žarnos pavidalo pneumatinė kamera su prie jos prijungtais traukimo mechanizmais, kurie yra kontūro formavimo įtaiso dalis, įgalinanti keisti pneumatinės kameros kontūro liniją pagal apdorojamos odos uždengtą vakuuminės kameros perforuotos plokštės išorinio paviršiaus ploto dalį.
