[LT] Išradimas priklauso buitinei technikai ir skirtas pusiau skysto turinio išspaudimui iš tūbelių arba elastingų maišelių. Įtaisas tūbelės turiniui išspausti turi veleną (3) su išilginiu plyšiu (3a) ir rankenėle (4), reketinį mechanizmą, plokščią spyruoklę (5) ir korpusą. Korpusas susideda iš dviejų plokštelių (1, 2), kurios šonuose turi po dvi statmenas auseles (1a, 1b, 2a, 2b) su bendraašėmis kiaurymėmis, korpuso plokštelės (1, 2) pastatytos priešpriešiais, sutapatinant auselių kiaurymes, ir į jas įstatytas tuščiaviduris velenas (3). Reketinį mechanizmą sudaro korpuso viename šone auselėse (1a, 2a) padarytos plokščios žiedinės, įeinančios viena į kitą, aikštelės (10, 11) su radialiniais danteliais (10a, 11a) išorinėje pusėje ir prie jų prispausta vidiniu paviršiumi apvali veleno (3) rankenėlė (4), taip pat turinti radialinius dantelius (4a). Išspausti iš tūbelės turinį galima dviem būdais: pasukant rankenėlę (4) arba suspaudžiant ir atleidžiant korpuso plokštelių (1, 2) viršutines dalis.
[EN] The invention relates to household appliances. The device for forcing out content of tube has a housing and an axle (3) with a longitudinal gap (3a) and a handle (4), a ratchet, a plane spring (5). The housing is made of two plates (1, 2) with two lugs (1a, 1b, 2a, 2b) on each side thereof. When the handle (4) is rotated, the tube is wound on the axle discharging the content. Discharging the content of tube may be performed by pressing and releasing the upper parts of the housing plates (1, 2).
[0001] Išradimas priklauso buitinei technikai ir skirtas pusiau skysto turinio išspaudimui iŠ tūbelių arba elastingų maišelių.
[0002] Yra žinomas įtaisas dantų pastos išspaudimui iš tūbelės, turintis korpusą, kuriame įtvirtinti galintys suktis trys lygiagretūs velenėliai, iŠ kurių pirmasis turi išilginį plyšį ir rankenėlę, o tarp kitų dviejų padarytas nedidelis tarpelis, ir jie pastatyti priešais pirmąjį. Įstačius į pirmojo velenėlio išilginį plyšį tūbelės suplotąjį galą ir sukant rankenėlę, tūbelės apvalkalas vyniojasi ant pirmojo velenėlio, o jos turinys kitų dviejų greta esančių velenėlių spaudžiamas (stumiamas) link išėjimo angos (žiūr. patentą US 2548535).
[0003] Šio įtaiso trūkumas yra tas, kad pirmasis velenėlis, ant kurio vyniojasi tūbelės apvalkalas, neturi fiksacijos ir gali atsisukti. Šį įtaisą galima naudoti tik jį pritvirtinus prie nejudamos atramos.
[0004] Yra žinomas įtaisas pastos išspaudimui iš tūbelės, turintis korpusą
[0005] (plokštelę), šonuose turintį dvi jam statmenas auseles su bendraašėmis kiaurymėmis, į kurias įstatytas velenas su išilginiu plyšiu. Velenas turi rankenėlę ir priėjo prispaustą spyruokliuojančią atramą (žiūr. patentą RU 2073629C1).
[0006] Šio įtaiso, kaip ir aukščiau nurodyto, trūkumas tas, kad jį galima naudoti tik pritvirtinus prie nejudamos atramos.
[0007] Yra žinomas įtaisas tūbelės turiniui išspausti, turintis veleną su išilginiu plyšiu suplotam tūbelės galui tvirtinti, reketinį mechanizmą veleno pasukimui ir fiksavimui, spyruokliuojantį prispaudimą, dvi rankenėles-svertus ir korpusą (žiūr. patentą RU 2114034 Cl).
[0008] Šio įtaiso trūkumas - sudėtinga konstrukcija dėl dviejų susilankstančių svertų - rankenėlių sistemos panaudojimo.
[0009] Šio išradimo tikslas - pasiūlyti kompaktišką ir paprastos konstrukcijos įtaisą pusiau skystam (klampiam) turiniui iš tūbelės ar elastingo maišelio išspausti.
[0010] Nurodytas tikslas pasiekiamas tuo, kad įtaisas tūbelės turiniui išspausti turi veleną su išilginiu plyšiu ir rankenėle, reketinį mechanizmą, plokščią spyruoklę ir korpusą, susidedantį iš dviejų plokštelių, kurios šonuose turi po dvi statmenas auseles su bendraašėmis kiaurymėmis, abi korpuso plokštelės pastatytos priešpriešiais, sutapatinant auselių kiaurymes, ir į jas įstatytas tuščiaviduris velenas, o reketinį mechanizmą sudaro korpuso viename šone auselėse padarytos plokščios žiedinės, įeinančios viena į kitą, aikštelės su radialiniais danteliais išorinėje pusėje ir prie jų prispausta vidiniu paviršiumi apvali veleno rankenėlė, taip pat turinti radialinius dantelius.
[0011] Kad nurodytas tikslas būtų lengviau pasiekiamas, kai kurie įtaiso esminiai požymiai konkretizuojami sekančiai: - plokščia spyruoklė yra pritvirtinta prie vienos korpuso plokštelės; - kita korpuso plokštelė turi atraminę sienelę; - plokščioje spyruoklėje padarytos įpjovos; - auselių žiedinių aikštelių radialiniai danteliai prispausti prie rankenėlės radialinių dantelių tampriu elementu, pritvirtintu prie rankenėlės ir kaištelio, įstatyto į veleno išilginį plyšį ir galinčio jame slankioti; - tarp korpuso plokštelių įstatyta spyruoklė; - į kiaurymę laisvajame veleno gale įstatytas galintis suktis apie savo ašį antgalis; - auselių ir veleno rankenėlės radialiniai danteliai turi asimetrinį profilį - veleno rankenėlės radialiniai danteliai padalinti į segmentus ir padaryti iš tamprios medžiagos.

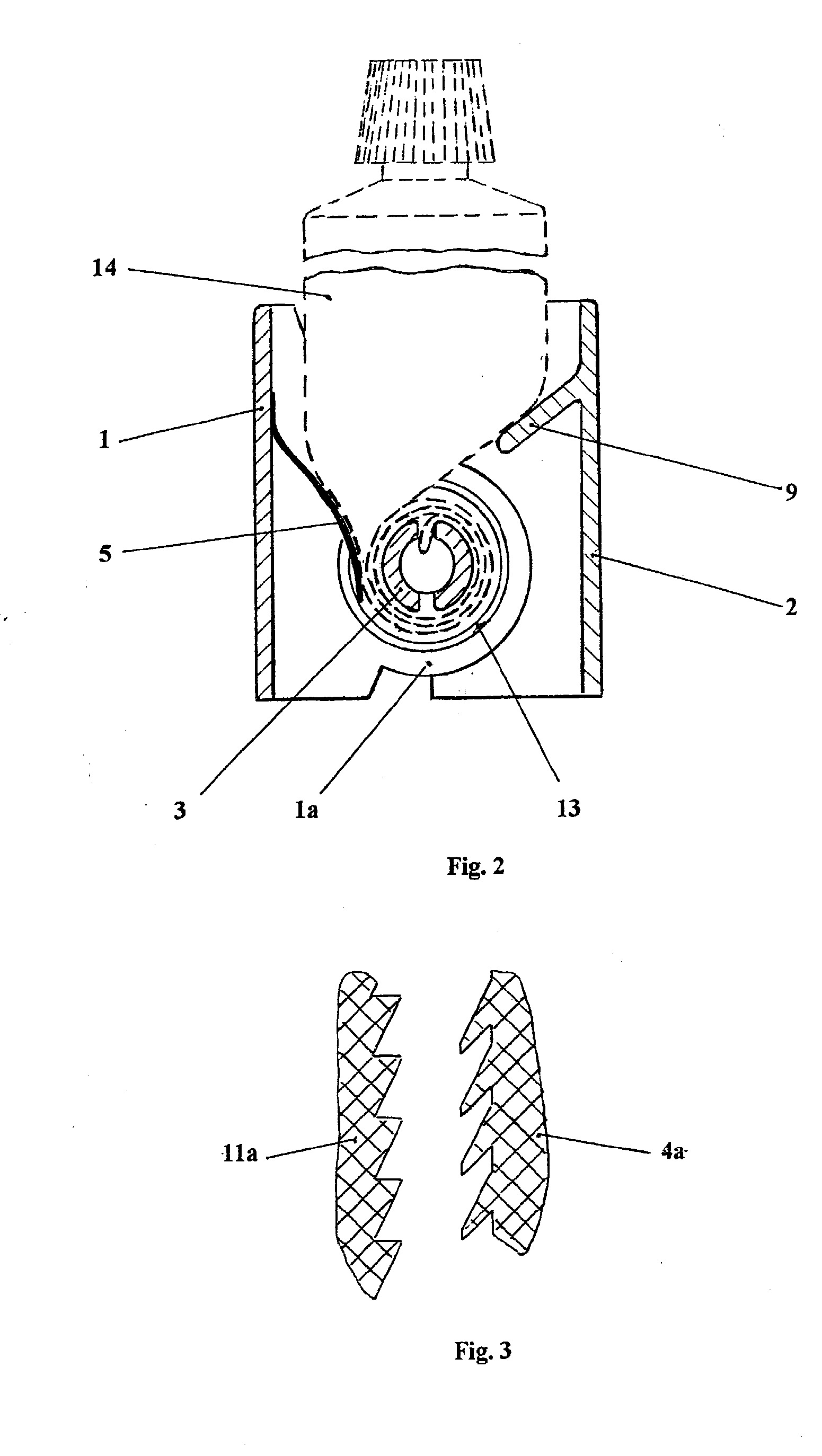

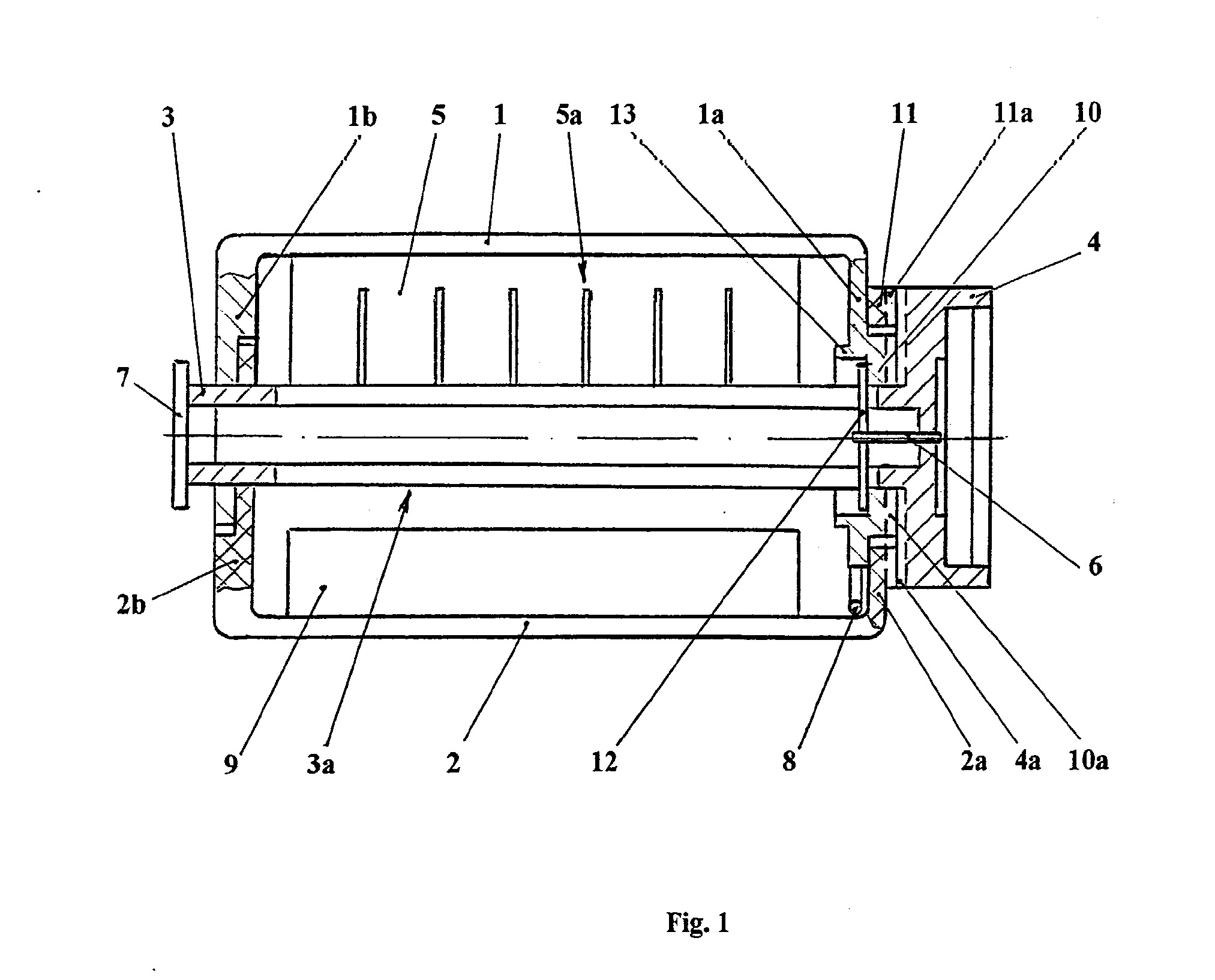

[0012] - fig. 1 - bendras įtaiso vaizdas iš viršaus; - fig. 2 - bendras įtaiso vaizdas iš šono; - fig. 3 - įtaiso reketinio mechanizmo radialinių dantelių profilio forma.
[0013] Įtaisas susideda iš Šių pagrindinių dalių: dviejų korpuso plokštelių 1, 2, veleno 3 su rankenėle 4, plokščios spyruoklės 5, tampraus elemento 6, antgalio 7 ir spyruoklės 8. Koipuso plokštelė 1 turi dvi statmenas auseles la, lb, plokštelė 2 turi analogiškas auseles 2a, 2b. Plokščia spyruoklė 5 padaryta su įpjovomis 5 a ir pritvirtinta prie korpuso plokštelės 1. Kita korpuso plokštelė 2 turi atraminę sienelę 9. Velenas 3 padarytas tuščiaviduris ir turi išilginį plyšį 3a. Auselės 1 a ir 2a išorinėje pusėje turi plokščias žiedines aikšteles atitinkamai 10, 11, kuriose yra padaryti radialiniai danteliai, atitinkamai 10a ir 11a- Auselė la turi žiedinę atramą 13. Radialiniai danteliai 4a padaryti rankenėlės 4 vidinėje pusėje. Auselės
[0014] la ir 2a, o taip pat ir auselės lb ir 2b sutapatintos, į jų kiaurymes įstatytas velenas 3 taip, kad aikštelių 10, 11 radialiniai danteliai 10a ir 11a būtų prispausti prie rankenėlės 4 radialinių dantelių 4a. Prispaudimą atlieka tamprus elementas 6, pritvirtintas prie rankenėlės 4 ir kaištelio 12, kuris įstatytas į veleno 3 išilginį plyšį 3 a ir įremtas į vidinę žiedinės atramos 13 dalį. Kaištelis 12 gali slankioti veleno 3 išilginiame plyšyje 3a. [ veleno 3 kiaurymę jo laisvajame gale įstatytas antgalis 7 taip, kad galėtų veleno 3 kiaurymėje suktis apie savo ašį. Tarp korpuso plokštelių 1 ir 2 įremta spyruoklė 8, kuri laiko jas pradinėje fiksuotoje padėtyje. Radialinių dantelių 10a ir 4a profilis parodytas fig.3, radialinių dantelių 11a profilis analogiškas kaip ir 10a. Rankenėlės 4 radialiniai danteliai 4a padalinti į segmentus ir padaryti iš elastingos medžiagos, pvz., plastmasės. Fig.2 punktyru parodyta į įtaisą įstatyta tūbelė 14.
[0015] Pradinė įtaiso padėtis tokia: tampriu elementu 6 aikštelės 10 ir 11 prispaustos prie rankenėlės 4, jų radialiniai danteliai 10a, 11a sukibę su rankenėlės 4 radialiniais danteliais 4a. Rankenėlę 4 pasukti korpuso plokštelių 1, 2 atžvilgiu galima tik į vieną pusę - laikrodžio rodyklės kiyptimi, į kitą pusę rankenėlės 4 kartu su velenu 3 pasukti negalima, tam priešinasi radialiniai danteliai 10a, 11a ir 4a. Rankenėlę 4 galima pasukti ir kitu būdu - periodiškai pirštais suspaudžiant ir atleidžiant korpuso plokštelių 1, 2 viršutines dalis. Norint laisvai pasukti rankenėlę 4 su velenu 3, reikia paspausti antgalį 7. Šiuo atveju velenas 3 kartu su rankenėle 4 atsitraukia nuo diskų 10, 11 ir radialiniai danteliai 10a, 11a išeina iš sukibimo su radialiniais danteliais 4a.
[0016] Tūbelė 14 į įtaisą įstatoma tokiu būdu. Suplotas tūbelės 14 galas įstatomas į veleno 3 išilginį plyšį 3a ir, pasukant rankenėlę 4 laikrodžio rodyklės layptimi, tūbelė 14 fiksuojama įtaise. Išspausti iš tūbelės turinį galima dviem būdais: pasukant rankenėlę 4 arba suspaudžiant ir atleidžiant korpuso plokštelių 1, 2 viršutines dalis. Besisukant velenui 3, tūbelės 14 apvalkalas vyniojasi ant jo, o plokščia spyruoklė 5 iš vienos pusės ir atraminė sienelė 9 iš kitos pusės stumia tūbelės turinį link išėjimo angos.
[0017] įtaisą taip pat galima naudoti elastingų maišelių turinio išspaudimui. Siūlomas įtaisas pasižymi šiomis savybėmis:
[0018] - yra kompaktiškas; - juo galima naudotis viena ranka; - įtaisą su tūbele patogu pastatyti norimoje vietoje; - paprasta dozuoti išspaudžiamo turinio kiekį - jo veikimas nekelia triukšmo;
[0019] Įtaisas gali būti naudojamas dantų pastos, batų tepalo, klijų ir kt., o taip pat maisto produktų, tokių kaip įvairių pastų ar padažų, grietinės išspaudimui iš elastingų tūbelių arba maišelių.
1. Įtaisas tūbelės turiniui išspausti, turintis veleną (3) su išilginiu plyšiu (3a) ir rankenėle (4), reketinį mechanizmą ir korpusą, besiskiriantis tuo, kad korpusas susideda iš dviejų plokštelių (1, 2), kurios šonuose turi po dvi statmenas auseles (la, lb, 2a, 2b) su bendraašėmis kiaurymėmis, korpuso plokštelės (1, 2) pastatytos priešpriešiais, sutapatinant auselių kiaurymes, ir į jas įstatytas tuščiaviduris velenas (3), o reketinį mechanizmą sudaro plokštelių (1,2) viename šone auselėse (la, 2a) padarytos plokščios žiedinės, įeinančios viena į kitą, aikštelės (10,11) su radialiniais danteliais (10a, 1 la) išorinėje pusėje ir prie jų prispausta vidiniu paviršiumi apvali veleno (3) rankenėlė (4), taip pat turinti radialinius dantelius (4a).
2. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad prie vienos korpuso plokštelės (1) pritvirtinta plokščia spyruoklė (5) su įpjovomis (5a).
3. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad kita korpuso plokštelė (2) turi atraminę sienelę (9).
4. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad auselių (la, 2a) žiedinės aikštelės (10, 11) savo radialiniais danteliais (10a, 11a) prispaustos prie rankenėlės (4) radialinių dantelių (4a) tampriu elementu (6), pritvirtintu prie rankenėlės (4) ir kaištelio (12), įstatyto į veleno (3) išilginį plyšį (3a) ir galinčio jame slankioti.
5. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad tarp korpuso plokštelių (1,2) įstatyta spyruoklė (8).
7. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad į veleno (3) kiaurymę laisvajame gale įstatytas galintis laisvai suktis antgalis (7).
7. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad auselių (la, 2a) žiedinių aikštelių (10,11) ir rankenėlės (4) radialiniai danteliai (4a) turi asimetrinį profilį.
8. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad rankenėlės (4) radialiniai danteliai (4a) padalinti į segmentus ir pagaminti iš tamprios medžiagos.
