[LT] Išradimas priklauso konstrukciniams taros elementams, būtent, plastmasinių butelių laikikliams. Pateiktas butelio laikiklis, sudarytas iš korpuso ir laikymo elementų. Korpusas (1) turi pailgą formą, be to, viena jo sienelė (2) yra plokščia ir lygiagreti butelio korpuso išėmos sienelei, prie kurios prisišlieja įstatytas butelio laikiklis, kita korpuso sienelė (3) yra kreivalinijinė ir jos kreivė atitinka butelio korpuso viršutinės dalies išlenkimo spindulį, viršutinėje ir apatinėje korpuso dalyje, prie plokščios jos sienelės (2) yra išdėstyti du analogiški tvirtinimo atsikišimai (4), kurių viršūnėlės yra užapvalintos ir platesnės už visą atsikišimo plotį per apvalinimo spindulį R ir skirtos patikimai įtvirtinti laikiklį butelio korpuse.
[EN] The invention relates to structural elements of package and can be used for holding a plastic bottle. A bottle holder comprises a frame and holding means. A frame (1) is long - shaped, one of a side (2) has a plane surface and is parallel to a side of a frame hollow. Other side (3) of a frame is curved and a curve of it corresponds with a radius of an upper part of a bottle frame. In an upper and lower frame part at a plane surface (2) are disposed two holding means (4), tips of which are rounded and wider on rounding radius R.
[0001] Išradimas priklauso konstrukciniams taros elementams, būtent, plastmasinių butelių laikikliams, ir gali būti panaudotas plastmasinių butelių, skirtų laikyti skysčius, gamyboje.
[0002] Žvinomi butelių laikikliai, kurių gamybai naudojamos įvairios medžiagos, pavyzdžiui, plastmasė, metalas ir kt. Tokie laikikliai turi blogą prekinę išvaizdą, yra dideli, juos lyginant su buteliu. Be to, nepatogu tokį gaminį pakuoti ir transportuoti. Toks gaminys yra aprašytas US 6 543 825 Bl.
[0003] Žinomas butelio laikiklis pagal EP 0652158 Al, kuris turi geresnę prekinę išvaizdą, bet yra griozdiškas ir jo gamybai sunaudojama daug medžiagos. Be to, laikiklio viršutinė dalis vartotojui sudaro nepatogumų nuimant butelio dangtelį.
[0004] Išradimo tikslas - sukurti tokį butelio laikiklį, kuris neturėtų aukščiau minėtų trūkumų. Būtų patogus naudoti, jo gamybai nereikėtų naudoti daug medžiagos. Visas gaminys, tai yra butelis su laikikliu, turėtų gerą prekinę išvaizdą, jį būtų patogu transportuoti ir pakuoti.
[0005] Išradimo tikslas pasiekiamas sukūrus butelio laikiklį, kuris aprašytas pateiktame išradimo aprašyme ir apibrėžtyje. Sukurtas butelio laikiklis yra sudarytas iš korpuso, turinčio pailgą formą, ir jame išdėstytus butelio laikymo elementus. Viena korpuso sienelė yra plokščia ir lygiagreti butelio korpuso išėmos sienelei, prie kurios prisišlieja įstatytas butelio laikiklis. Priešinga butelio laikiklio korpuso sienelė yra kreivalinijinė ir jos kreivė atitinka butelio korpuso viršutinės dalies išlenkimo spindulį. Viršutinėje ir apatinėje detalės dalyje, prie plokščiosios jos sienelės, yra išdėstyti du analogiški tvirtinimo atsikišimai. Tvirtinimo atsikišimų viršūnėlės yra užapvalintos ir platesnės už visą atsikišimo korpusą per apvalinimo spindulį.

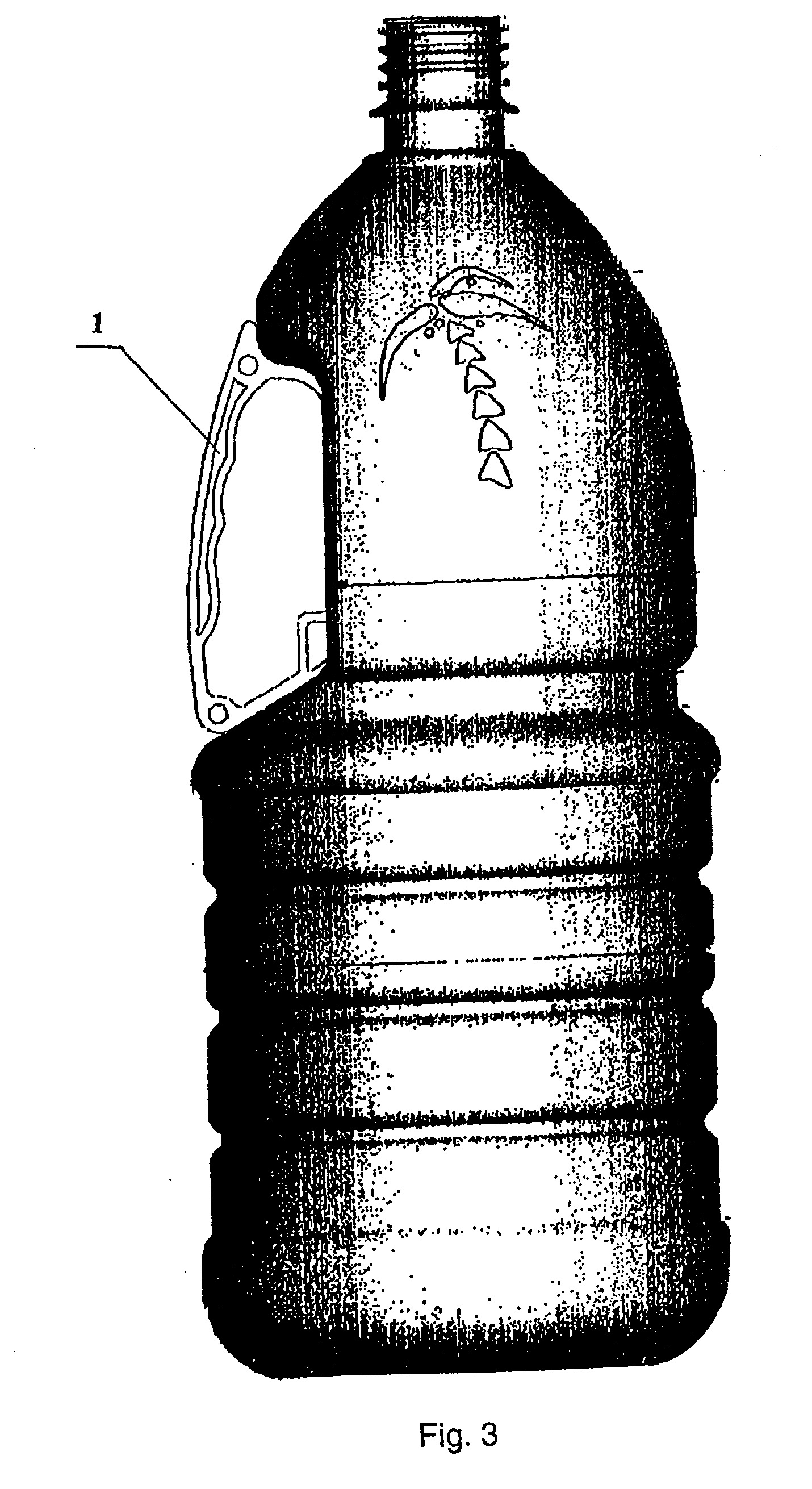

[0006] Fig. 3 yra pateiktas bendras gaminio vaizdas, kuriame laikiklis yra įmontuotas į butelio korpusą.

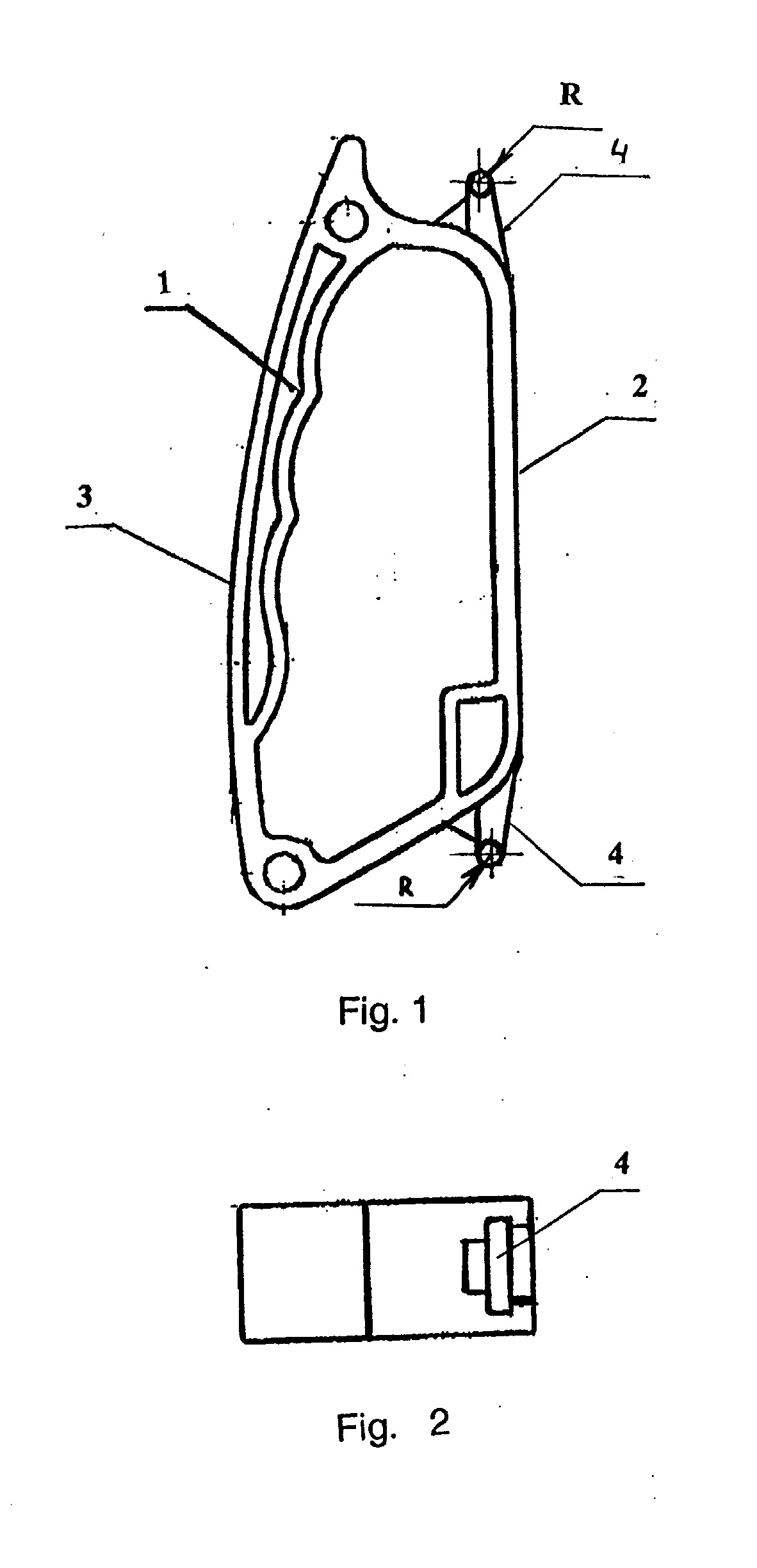

[0007] Butelio laikiklis yra sudarytas iš korpuso 1, turinčio pailgą formą, ir jame išdėstytus butelio laikymo elementus. Korpuso sienelė 2 yra plokščia ir lygiagreti butelio korpuso išėmos sienelei, prie kurios prisišlieja įstatytas butelio laikiklis. Kita butelio laikiklio sienelė 3 yra kreivalinijinė ir jos kreivė atitinka butelio korpuso viršutinės dalies išlenkimo spindulį. Viršutinėje ir apatinėje detalės dalyje, prie plokščios jos sienelės 2, yra išdėstyti du analogiški tvirtinimo atsikišimai 4. Tvirtinimo atsikišimų viršūnėlės yra užapvalintos ir platesnės už visą atsikišimo korpusą per apvalinimo spindulį R. Tokia atsikišimų viršutinės dalies forma leidžia patikimai įtvirtinti butelio laikiklį butelio korpuse.
[0008] Figūroje 3 yra pateiktas bendras gaminio vaizdas, kuriame laikiklis 1 yra įmontuotas į butelio korpusą. Laikiklis gerai įsikomponuoja į bendrą butelio vaizdą, turi gerą prekinę išvaizdą. Patogus naudoti ir transportuoti, be to, laikikliui yra sunaudojama nedaug medžiagos.
Butelio laikiklis, sudarytas iš korpuso ir laikymo elementų, b e s i s k i r i a n t i s tuo, kad korpusas (1) turi pailgą formą, be to, viena jo sienelė (2) yra plokščia ir lygiagreti butelio korpuso isėmos sienelei, prie kurios prisišlieja įstatytas butelio laikiklis, kita korpuso sienelė (3) yra kreivalinijinė ir jos kreivė atitinka butelio korpuso viršutinės dalies išlenkimo spindulį, viršutinėje ir apatinėje korpuso dalyje, prie plokščios jos sienelės (2) yra išdėstyti du analogiški tvirtinimo atsikišimai (4), kurių viršūnėlės yra užapvalintos ir platesnės už visą atsikišimo plotį per apvalinimo spindulį R ir skirtos patikimai įtvirtinti laikiklį butelio korpuse.
